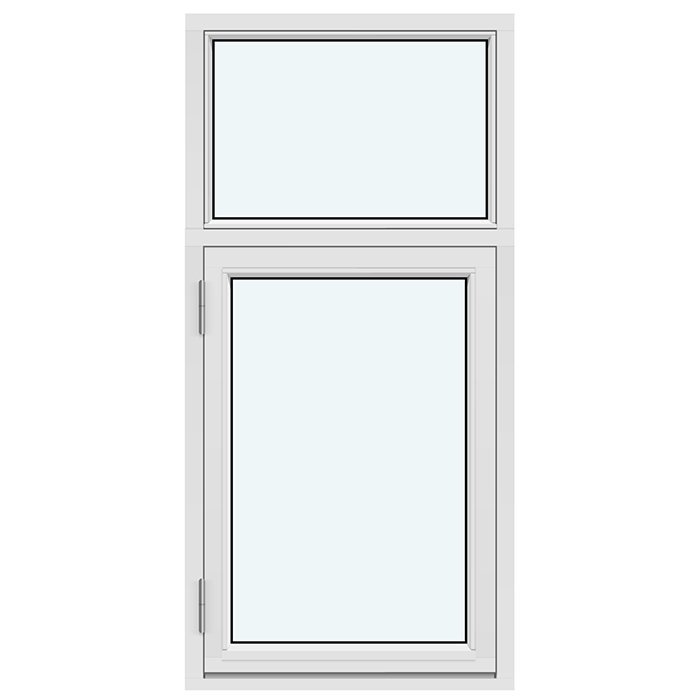

Zaokretni prozor „Kombi“, otvaranje ka spolja

Fiksno polje i krilo koje se otvara u usklađenoj kompoziciji

Zaokretni prozor „Kombi“, otvaranje ka spolja

Prozor „Kombi“ po meri, sa fiksnim poljem i krilom koje se otvara ka spolja, dostupan je od borovine ili hrastovine, u obe varijante i sa aluminijumskom oblogom. Izaberite boju, ručku, zastakljenje i jedan od navedenih rasporeda prečki prema svom projektu.

Način otvaranja

Otvaranje ka spolja

Materijal

Borovina ili hrastovina, obe dostupne i sa aluminijumskom oblogom

Zastakljenje

Izolaciono staklo sa premazom, toplim rubom i punjenjem argonom

Prilagođavanje

Izrada po meri uz izbor boje i ručke

01

Rukovanje i svakodnevna upotreba

Karakterističan element prozora „Kombi“ jeste krilo koje se otvara ka spolja; drugo polje ostaje fiksno zastakljeno. Zato u svakodnevnoj upotrebi rukujete samo predviđenim krilom, dok je fiksno polje nepokretan deo celokupne kompozicije. Ovakva jasna podela funkcija odgovara projektima u kojima su u jedinstvenoj prozorskoj površini poželjni i pokretan i miran deo. Dostupni izbor ručke omogućava da element za rukovanje uskladite sa planiranom upotrebom i izgledom prozora.

Pošto se krilo pomera ka spolja, pri otvaranju ne zahteva odgovarajući prostor za zamah u enterijeru. To može biti važno pri rasporedu predmeta sa unutrašnje strane. Istovremeno, spoljašnji prostor pripada planiranju rukovanja: pre odluke proverite da li predviđena situacija ugradnje odgovara smeru otvaranja. Ne radi se samo o samom zidnom otvoru već i o praktičnoj upotrebi prozora u vašem projektu. Zato smer otvaranja treba odrediti rano, a ne tek izborom prečki ili boje.

Za jasno planiranje, u upitu jasno označite fiksno polje i krilo. Jednostavan crtež iz navedene perspektive pomaže da se razumljivo prikažu oba dela i željeni raspored prečki. To je posebno korisno kod obrazaca u kojima su fiksno polje i krilo različito podeljeni. Preuzmite puni naziv obrasca i na skici pokažite kako opisana podela treba da izgleda na planiranom pogledu na prozor.

Izbor ručke deo je dostupne konfiguracije. Za konstrukciju su navedeni okovi SPILKA i IPA; konkretan izbor ručke treba posmatrati odvojeno od njih. U upitu navedite koja ručka odgovara projektu i kako će se prozor svakodnevno koristiti. Uz mere, materijal okvira, boju, zastakljenje i raspored prečki, to čini pregledan izbor proizvoda.

02

Konstrukcija, materijali i mere komponenti

Za okvir su dostupni borovina, borovina sa aluminijumskom oblogom, hrastovina i hrastovina sa aluminijumskom oblogom. Izbor drveta i odluku za ili protiv aluminijumske obloge treba navesti kao povezanu specifikaciju materijala. Profili se razlikuju zavisno od izvedbe. Štok je naveden sa 105 × 57 mm; kod izvedbe sa aluminijumskom oblogom mera komponente iznosi 115 × 57 mm. Okvir krila naveden je sa 76 × 65 mm; sa aluminijumskom oblogom mera komponente je 86 × 65 mm. To su mere profila odnosno komponenti, a ne ukupne mere prozora.

Za montažne rupe navedena je mera 14 mm. Ta vrednost opisuje rupe i ne sme se tumačiti kao mera zidnog otvora ili razmak između pričvršćenja. Za planiranje kompletnog prozorskog elementa i dalje su potrebne mere izrade specifične za projekat. Pošto je proizvod dostupan po meri, u upitu jasno odvojite ukupne mere od ovde navedenih mera komponenti. Skica sa označenim merama informativnija je od niza brojeva bez objašnjenja.

Za prozor je predviđeno 2- ili 3-slojno izolaciono staklo. Zastakljenje obuhvata toplotno reflektujući premaz, topli rub (CHR) i punjenje argonom; na spoju stakla koriste se crne gumene zaptivke. Zaokretni prozor „Kombi“ ima CE oznaku i garanciju od pet godina. Željeni sklop stakla u upitu navedite odvojeno od mera, materijala i oblikovanja.

Za konstrukciju se koriste okovi SPILKA i IPA. Među tačkama koje se mogu individualno uskladiti su izrada po meri i izbor boje i ručke. Uz to birate ponuđenu materijalnu izvedbu, zastakljenje i odgovarajući raspored prečki. Materijal uvek navedite potpuno, na primer borovina sa aluminijumskom oblogom ili hrastovina bez aluminijumske obloge, kako bi željena konstrukcija okvira bila nedvosmisleno opisana.

05

Pravilna procena predviđenog otvora

Pošto se prozor „Kombi“ može izraditi po meri, planiranje počinje jasno dokumentovanim građevinskim otvorom. Svaku meru jasno povežite sa njenim mestom, umesto da dostavite samo niz pojedinačnih brojeva. Skica treba da pokaže iz kog je smera nacrtana i gde su unutrašnja i spoljašnja strana. Takođe označite fiksno polje i krilo prema željenoj konstrukciji. Na taj način se zajedno i razumljivo sagledavaju mere, smer otvaranja i izgled prozora.

Otvor proverite na više odgovarajućih mesta, kako bi moguća odstupanja postojeće građevinske situacije bila vidljiva. Objavljene mere štoka, okvira krila i montažnih otvora ne zamenjuju podatke specifične za projekat o građevinskom otvoru i željenoj ukupnoj meri prozora. Ove tri vrste mera vodite odvojeno i svaku vrednost jasno označite. To važi za postojeće objekte i za novogradnju, gde predviđeni otvor već proizlazi iz projektne dokumentacije.

Kod ovog proizvoda smer otvaranja je važan deo planiranja. Krilo se pomera ka spolja, pa na spoljašnjoj strani treba predvideti dovoljno slobodnog prostora za rukovanje. Proverite postojeće ili planirane komponente i predmete koji bi mogli ometati područje kretanja. Presudna je konkretna situacija ugradnje: koncept otvaranja ka spolja treba da odgovara i građevinskom okruženju i nameravanoj upotrebi prozora.

Izabrani raspored prečki unesite direktno u isti pogled u kojem su označeni fiksno polje i krilo. Tako se mere i podaci o oblikovanju lakše međusobno proveravaju. Ako je otvor nepravilan ili ima posebne uslove priključivanja, to treba jasno prikazati u opisu projekta i na skici. Pregledna dokumentacija odvaja mere građevinskog otvora, željene ukupne mere prozora i objavljene mere profila i olakšava preciznu obradu vašeg upita.

06

Boja, materijal i vizuelna kompozicija

Izgled prozora „Kombi“ nastaje međusobnim delovanjem materijala, boje, staklenih površina i prečki. Borovina i hrastovina dostupne su kao čista drvena izvedba ili sa aluminijumskom oblogom. Te nazive materijala ne treba skraćivati, jer je aluminijumska obloga vezana za izabranu vrstu drveta. Koja izvedba odgovara projektu estetska je odluka koju možete doneti u odnosu na unutrašnji i spoljašnji pogled i postojeću arhitekturu.

Dostupan je izbor boje. Željenu boju opišite što preciznije i povežite je s izabranom materijalnom izvedbom. Ocenite željenu boju iz unutrašnjeg i spoljašnjeg pogleda, kao i u odnosu na arhitekturu. Označeni pregled ili skica pogleda naročito pomažu kada više prozora treba uklopiti u postojeći koncept boja i fasade.

Odnos fiksnog polja i krila oblikuje ukupan izgled. Fiksno polje bez prečki može delovati kao velika, mirna površina, dok prečke u krilu stvaraju finiji red. Ako su oba dela slično podeljena, kompozicija može izgledati pravilnije. Kod različitih rasporeda prečki nastaje namerno drugačiji odnos vizuelne težine. Ovaj oblikovni efekat najbolje se procenjuje na jednostavnom pogledu fasade koji uzima u obzir susedne linije, otvore i komponente.

Izbor ručke takođe pripada vidljivoj konfiguraciji prozora i treba ga posmatrati odvojeno od okova. Željenu ručku navedite zajedno s materijalom, bojom i rasporedom prečki u sažetom pregledu projekta. Tako je lakše proceniti da li pojedinačne odluke podržavaju isti oblikovni smer. Crne gumene zaptivke čine tehnički spoj stakla; za ukupan utisak presudni su i materijal okvira, boja, staklene površine i podela prečkama.

07

Ciljano uporedite srodne tipove proizvoda

Zaokretni prozor „Kombi“ spaja fiksno polje sa krilom koje se otvara ka spolja. Ako ovaj osnovni oblik ne odgovara predviđenom otvoru, vredi ga uporediti sa drugim tipovima prozora i vrata iz našeg asortimana. Počnite od ključnih pitanja projekta: da li je reč o fasadi ili krovu, treba li element da se otvara ka unutra ili ka spolja i da li su potrebna jedno ili dva pokretna krila ili terasna vrata? Zatim možete uporediti materijale, zastakljenje i oblikovanje odgovarajućeg tipa proizvoda.

Za krovni otvor dostupan je prozor sa obrtnim krilom i ručkom za rukovanje pri dnu. Kod fasadnih prozora koji se otvaraju ka spolja, jednokrilni ili dvokrilni obrtni prozori sa vertikalnom osom mogu biti alternativa kombinaciji fiksnog polja i krila. Kao i model „Kombi“, ovi prozori su dostupni od borovine ili hrastovine, svaki i sa aluminijumskom oblogom, i nude se sa 2- ili 3-slojnim izolacionim staklom. Dostupni rasporedi prečki razlikuju se prema tipu proizvoda.

Ako prozor treba da se otvara ka unutra, na raspolaganju su jedno- i dvokrilne varijante s funkcijom naginjanja. Obe se nude od borovine ili hrastovine, svaka i s aluminijumskom oblogom, te koriste 2- ili 3-slojno izolaciono staklo. Za zahteve otpornosti na požar postoji i zaseban EI30 prozor od hrastovine, koji se otvara ka unutra i ima 2-slojno izolaciono staklo. Zato odgovarajuću kategoriju pre detaljnog izbora treba odrediti prema načinu otvaranja i nameni.

Za pristup terasi, umesto prozora dolaze u obzir jednokrilna terasna vrata koja se otvaraju ka spolja. Dostupna su kao standardna izvedba i kao varijanta u istorijskom stilu. Zavisno od izvedbe, navedeni obrasci oblikovanja obuhvataju nepodeljena zastakljenja, horizontalne ili vertikalne prečke te kombinacije zastakljenja i ispune. Pri izboru, pored oblikovnog efekta, uporedite pre svega da li vaš projekat zahteva prozor kojim se rukuje ili punovredan pristup terasi.

Sledeći srodni proizvodi daju pregled odgovarajućih alternativa za krovne otvore, fasadne prozore s otvaranjem ka unutra ili ka spolja, EI30 zahteve i pristupe terasi: Krovni prozor sa obrtnim krilom, Jednokrilni obrtni prozor sa vertikalnom osom, otvaranje ka spolja, Dvokrilni obrtni prozor sa vertikalnom osom, otvaranje ka spolja, Jednokrilni prozor, otvaranje ka unutra, Dvokrilni prozor, otvaranje ka unutra, Protivpožarni prozor EI30, otvaranje ka unutra, Terasna vrata, jednokrilna, otvaranje ka spolja, Terasna vrata u istorijskom stilu, jednokrilna, otvaranje ka spolja.

08

Pripremite upit korak po korak

Upit započnite kratkim opisom projekta i potvrdite da želite prozor „Kombi“ sa fiksnim poljem i krilom koje se otvara ka spolja. Opišite predviđenu situaciju ugradnje i dodajte jednostavan pogled na prozor. Uvek navedite da li se crtež posmatra iznutra ili spolja. Tako se željena kompozicija, smer otvaranja i građevinsko okruženje mogu zajedno sagledati od samog početka.

Zatim dodajte predviđene mere izrade i jasno ih odvojite od mera građevinskog otvora i objavljenih podataka o profilima. Označena skica može u jednom dokumentu povezati kote, fiksno polje, krilo, unutrašnju i spoljašnju stranu te smer gledanja. Dosledno koristite metričke jedinice i izbegavajte pojedinačne vrednosti bez oznake. Posebnosti otvora ili susednih komponenti takođe treba jasno prikazati na crtežu ili u opisu projekta.

Zatim izaberite potpunu materijalnu izvedbu: borovina, borovina sa aluminijumskom oblogom, hrastovina ili hrastovina sa aluminijumskom oblogom. Dodajte željenu boju i izvedbu ručke kao odvojene stavke. Tako ostaje jasno koji podatak se odnosi na konstrukciju okvira, koji na efekat boje, a koji na element za rukovanje. Okovi SPILKA i IPA pripadaju tehničkim podacima proizvoda i ne treba ih mešati s dostupnim izborom ručke.

Potom navedite željeni sklop s 2- ili 3-slojnim izolacionim staklom i preuzmite puni naziv izabranog rasporeda prečki. Proverite da li su fiksno polje i krilo na skici podeljeni kao u izabranom obrascu. Kod različito podeljenih delova mora biti jasno vidljivo koje prečke pripadaju fiksnom polju, a koje krilu. Naveden smer gledanja sprečava nesporazume između unutrašnjeg i spoljašnjeg pogleda.

Na kraju proverite da li su način otvaranja, mere, materijalna izvedba, boja, sklop stakla, raspored prečki i izbor ručke navedeni potpuno i bez protivrečnosti. Vodite računa da su svi crteži označeni i da mere građevinskog otvora, željene ukupne mere prozora i mere profila ostanu jasno odvojene. Tako strukturiran upit daje nam razumljiv pregled projekta i olakšava ciljanu konfiguraciju vašeg zaokretnog prozora „Kombi“ po meri.

Koje materijalne izvedbe mogu da zatražim?

Za zaokretni prozor „Kombi“ dostupne su izvedbe od borovine, borovine sa aluminijumskom oblogom, hrastovine ili hrastovine sa aluminijumskom oblogom. U upitu navedite željenu materijalnu izvedbu zajedno sa ostalim podacima o projektu.

Mogu li da izaberem boju prozora?

Da. Boja se može izabrati. Pošto željeni izgled zavisi od materijala, rasporeda prečki i okruženja, svoju željenu boju navedite što jasnije i zajedno sa izabranom materijalnom izvedbom.

Postoji li mogućnost izbora ručke?

Predviđen je izbor ručke. Želju u vezi sa ručkom najbolje je odmah uneti u upit kako bi se razmotrila zajedno sa materijalom, bojom, zastakljenjem, rasporedom prečki i merama. Navedene marke okova ne predstavljaju garantovan izbor marke ručke.

Koliko važi garancija za prozor „Kombi“?

Za zaokretni prozor „Kombi“ važi garancija od pet godina. Sačuvajte dokumentaciju o narudžbini i kompletnu specifikaciju proizvoda kako bi izabrana izvedba sa merama, materijalom, bojom, zastakljenjem, rasporedom prečki i ručkom bila jasno dokumentovana.

Mogu li fiksno polje i krilo biti različito podeljeni?

Da. Možete izabrati raspored prečki u kojem su fiksno polje i krilo različito podeljeni. Tako se, na primer, nepodeljeno fiksno polje može kombinovati s krilom podeljenim horizontalnim ili vertikalnim prečkama. Za to izaberite jedan od dostupnih rasporeda prečki.

Da li je prozor „Kombi“ pogodan za individualni građevinski otvor?

Izrada po meri omogućava usklađivanje s predviđenim građevinskim otvorom. Za to su nam potrebne pouzdane mere otvora i jasno određena situacija ugradnje. Pri planiranju uzmite u obzir i kretanje krila ka spolja.

Da li je aluminijumska obloga dostupna i uz borovinu i uz hrastovinu?

Obe vrste drveta navedene su kao izvedbe s aluminijumskom oblogom. Važno je da ne navedete samo „aluminijum“, već i željenu vrstu drveta. Tako ostaje jasno da li borovina ili hrastovina čini osnovu vašeg izbora.

Šta da uradim ako je predviđen drugi način otvaranja?

Najpre proverite željeni smer rukovanja. Ovaj prozor „Kombi“ otvara se ka spolja. Za druge situacije ugradnje možete ga uporediti sa prozorima koji se otvaraju ka unutra, obrtnim prozorima sa vertikalnom osom koji se otvaraju ka spolja ili krovnim prozorom sa obrtnim krilom. Presudni su mesto ugradnje, smer otvaranja i potreban broj pokretnih krila.

Pošaljite upit za zaokretni prozor „Kombi“ po meri

Planirajte prozor „Kombi“ prema svom projektu. Pošaljite nam predviđene mere, željenu materijalnu izvedbu, preferiranu boju, raspored prečki, sklop stakla i izbor ručke. Što su podaci jasniji, to ćemo preciznije moći da sagledamo vaš upit i konfigurišemo zaokretni prozor „Kombi“ koji se otvara ka spolja za planirani otvor.
