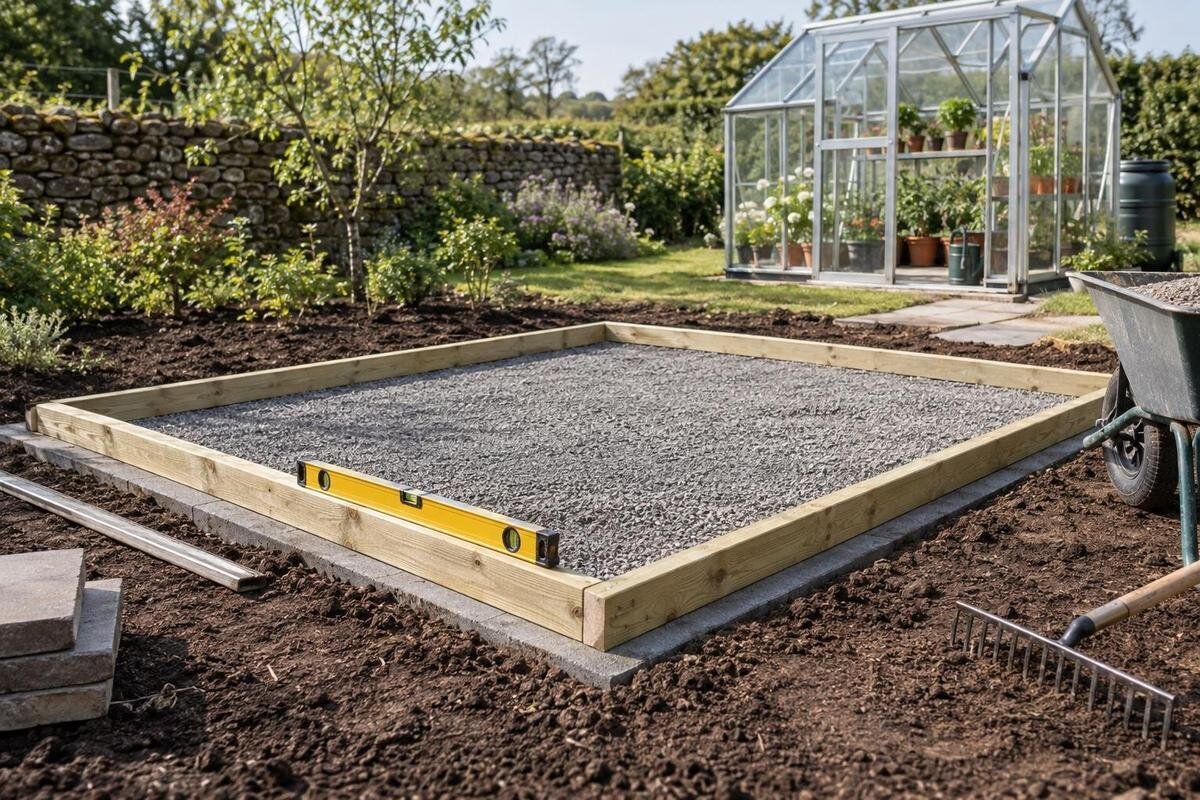

Warum die Gewächshausbasis eben und rechtwinklig sein muss
Grundlagen zur Gewächshausbasis
Eine ebene Gewächshausbasis ist noch nicht automatisch rechtwinklig: Höhenlage und Grundriss sind getrennte Prüfungen. Das zeigt sich oft erst beim Diagonalvergleich. Stimmen die Eckpunkte nicht mit dem vorgesehenen Rechteck oder der konkreten Modellkontur überein, kann sich der Rahmen beim Aufbau verspannen. Hier erfahren Sie, welche Bezugspunkte aus der Montagezeichnung maßgeblich sind, wie ein fachlich abgestimmter Vorabcheck abläuft und warum gleiche Diagonalen allein keine vollständige Freigabe darstellen.
Waagrecht, eben und rechtwinklig bezeichnen Verschiedenes
Bei der Vorbereitung sind drei Fragen auseinanderzuhalten: Liegen die Auflager in der vorgesehenen Höhe, ist ihre Oberfläche ausreichend plan, und stimmt die Form in der Draufsicht? Im Alltag werden „eben“ und „waagrecht“ oft gleich verwendet; für den Aufbau beschreiben sie nicht dasselbe. Waagrecht meint die Lage zur Horizontalen, eben eine Oberfläche ohne störende Wellen, Kanten oder Mulden. Rechtwinklig betrifft die Ecken und Seiten des Grundrisses. Eine ebene, waagrechte Fläche kann in der Draufsicht trotzdem schiefwinklig abgesteckt sein. Umgekehrt kann ein passender rechteckiger Umriss Höhenunterschiede an den Auflagern haben. Keine dieser Kontrollen ersetzt die anderen; „sieht gerade aus“ ist daher kein Prüfergebnis.
Das untere Rahmenprofil folgt der vorgesehenen Grundform und wird an den dafür definierten Stellen befestigt. Wenn Eckpunkte gegeneinander verschoben sind, passen Profile und Befestigungspunkte möglicherweise nicht zur Zeichnung; beim Zusammenfügen kann sich der Rahmen verdrehen. Ein Höhenfehler wirkt anders: Der Rahmen liegt nicht überall auf den vorgesehenen Auflagern auf, oder die Konstruktion steht verwunden. Dass der Untergrund sauber aussieht oder die Wasserwaage an einer Stelle eine waagrechte Lage anzeigt, sagt deshalb noch nichts über den gesamten Grundriss aus. Halten Sie bei der Kontrolle die Ergebnisse für Grundriss, Höhenlage und Ebenheit getrennt fest. So bleibt erkennbar, welche Eigenschaft tatsächlich geprüft wurde und wo eine Abweichung liegt. Ob diese tolerierbar ist, hängt vom Modell und seiner Montagevorgabe ab. Die Geometrie muss vor dem Aufbau beurteilt werden, nicht erst durch das Anziehen der Verbindungsschrauben.
Die Modellzeichnung bestimmt die Messlinie
Vor dem Abstecken brauchen Sie die Zeichnung für genau die ausgewählte Modell-, Größen- und Fundamentausführung. Der Plan benennt die maßgebliche Linie, zum Beispiel Außenkante, Auflagerkante oder Befestigungsachse. Diese Linien können unterschiedlich verlaufen und sind nicht austauschbar. Die sichtbare Dachkante, die Wandfläche oder eine allgemeine Breitenangabe aus einer Produktübersicht sind deshalb kein verlässlicher Ersatz für den Fundamentumriss. Wenn Sie etwa ein Aluminium-Gewächshaus mit Lager auswählen, ordnen Sie die technischen Unterlagen der tatsächlich vorgesehenen Ausführung zu. Klären Sie unleserliche oder doppeldeutige Bemaßungen, bevor Schnüre, Pflöcke oder eine Schalung die Eckpunkte festlegen.
Prüfen Sie außerdem, ob alle Beteiligten dieselbe Planfassung verwenden und ob sie Grundriss, Befestigungspunkte und Auflagerflächen zeigt. Ein Maß kann sich auf eine Außenkante oder auf die Achse eines Profils beziehen; ohne Maßpfeil und Legende ist das oft nicht erkennbar. Vergleichen Sie daher nicht nur Längen, sondern auch Bezugslinien und Hinweise zur gewählten Konfiguration. Bei einer Variantenänderung – etwa einer anderen Größe, Anordnung oder Fundamentlösung – muss die Planunterlage neu zugeordnet werden. Fehlt die benötigte Fundamentzeichnung, sollte sie vor Beginn der Erd- oder Betonarbeiten beim Anbieter oder Montagebetrieb angefordert werden. So vermeiden Sie, eine Basis nach Maßen herzustellen, die zum Gewächshaus, aber nicht zu dessen Auflagerpunkten passen.
So werden die Diagonalen verglichen
Bei einem rechteckigen Fundament identifizieren Sie zuerst die vier im Plan festgelegten Eckpunkte. Bezeichnen Sie sie in einer Skizze der Reihe nach mit A, B, C und D. Die Diagonalen verbinden dann A mit C sowie B mit D; diese Bezeichnungen machen auch spätere Aufzeichnungen eindeutig. Messen Sie die erste Diagonale und notieren Sie den Wert, danach die Verbindung zwischen den beiden übrigen Ecken. Verwenden Sie an jeder Ecke denselben Bezug, nicht einmal die Profilaußenkante und einmal einen Befestigungspunkt. Ist eine Markierung breit oder ein Eckdetail mehrteilig, halten Sie fest, an welcher Stelle das Band angesetzt wird. Das Maßband soll auf der vorgesehenen Messebene verlaufen und nicht einer schrägen Oberfläche folgen. Wenn Höhenunterschiede eine direkte Messung erschweren, lassen Sie Messmethode und Bezugshöhe vom Montagebetrieb festlegen. Wiederholen Sie die Messung zwischen denselben Punkten, damit ein verrutschter Pflock oder ein schräg angesetztes Band auffällt. Schreiben Sie auch bei der Wiederholung beide Werte auf, statt nur zu vermerken, dass sie ungefähr übereinstimmen.
Bei einem korrekt abgesteckten Rechteck müssen beide Diagonalen gleich lang sein. Sind sie unterschiedlich, ist das ein Hinweis auf einen schiefen Grundriss oder auf einen Messfehler; beides sollte geklärt werden, bevor der Aufbau beginnt. Gleiche Diagonalen allein beweisen jedoch nicht, dass beliebige vier Eckpunkte ein Rechteck bilden: Auch eine anders geformte Vierecksfläche kann dieses Merkmal aufweisen. Vergleichen Sie die Werte daher mit den Seitenmaßen und der Form aus der Zeichnung. Bei einem Prestige-Gewächshaus mit Metallfundament gilt ebenso: Welche Punkte als Ecken und Messbezug dienen, muss aus den Unterlagen zur konkreten Ausführung hervorgehen. Ein Diagonalvergleich ist eine Kontrolle, keine eigenständige Montagefreigabe.
Seitenlängen und Eckwinkel zusätzlich prüfen
Messen Sie nach den Diagonalen auch alle Seiten zwischen den im Plan bezeichneten Eckpunkten. Stimmen die Seitenlängen nicht mit der vorgesehenen Form überein, kann selbst ein passender Diagonalvergleich ein falsches Gesamtbild ergeben. Bei einem Rechteck müssen die gegenüberliegenden Seiten entsprechend der Zeichnung verlaufen; zusätzlich sind die Ecken zu kontrollieren. Welche Absteck- oder Winkelmessmethode für die konkrete Größe geeignet ist, sollte der Montagebetrieb festlegen. Ein kleines Winkelwerkzeug am einzelnen Eckpunkt ersetzt bei einer großen Aufstellfläche nicht automatisch die Prüfung des gesamten Umrisses. Notieren Sie daher die Einzelmaße und verlassen Sie sich nicht nur auf einen einzigen Kontrollwert.
Nicht jedes Modell hat einen einfachen rechteckigen Grundriss. Zeigt die Zeichnung eine andere Kontur oder mehrere unterschiedlich orientierte Seiten, messen Sie deren Abschnitte und Eckpunkte so, wie sie dort angegeben sind, statt die Fläche in ein Rechteck zu zwingen. Übertragen Sie jeden Richtungswechsel der Kontur in Ihre Messskizze und ordnen Sie die Seitenmaße den jeweiligen Endpunkten zu. Eine gemeinsame Gesamtlänge sagt noch nicht, ob die einzelnen Abschnitte richtig angeordnet sind. Auch bei einem Aluminium-Gewächshaus der Limited Edition ist die konkret gewählte Ausführung maßgeblich, nicht eine allgemeine Annahme über die Form. Eine Produktabbildung lässt die richtige Messlinie nicht zuverlässig erkennen. Wenn die Eckpunkte oder Maßpfeile in der Unterlage unklar sind, lassen Sie sie vor dem Abstecken erklären. Klären Sie dabei auch, welche Punkte miteinander verglichen werden sollen. Verwenden Sie die Rechteckprüfung nur dort, wo die Zeichnung tatsächlich ein Rechteck vorsieht; zusätzliche Kontrollmaße für die übrige Kontur müssen ebenfalls aus den zugehörigen Unterlagen hervorgehen.
Die Höhe an allen Auflagern kontrollieren
Der Diagonalvergleich prüft die Geometrie in der Draufsicht, nicht die Höhe. Kontrollieren Sie die Auflager daher an den Stellen, die der Fundamentplan vorgibt, und nicht nur an den vier Ecken. Zwischen zwei scheinbar passenden Eckpunkten kann eine Kante erhöht, abgesenkt oder uneben sein. Eine Wasserwaage auf einem einzelnen Abschnitt zeigt nur dessen Lage; sie bestätigt nicht automatisch, dass alle Auflager in derselben vorgesehenen Ebene liegen. Lassen Sie sich bei Bedarf vom Montagebetrieb zeigen, welche Messpunkte und welches Höhenbezugssystem für die Ausführung gelten. Halten Sie auffällige Zwischenstellen ebenfalls fest, denn ein Rahmen kann durch eine lokale Erhebung ebenso beeinträchtigt werden wie durch unterschiedliche Eckhöhen.
Auch die Entwässerung ist getrennt von der Rahmenauflage zu betrachten. Wenn eine Fläche mit Gefälle geplant ist, muss die Lösung mit der vorgesehenen Aufstellweise und den Herstellerunterlagen zusammenpassen; ein zufälliges Gefälle sollte nicht durch den Gewächshausrahmen ausgeglichen werden. Umgekehrt lässt sich aus einer Entwässerungsabsicht kein allgemeines Soll für die Fundamenthöhe ableiten. Bei jedem Modell, auch bei einem geräumigen Gewächshaus, müssen die relevanten Auflagerlinien aus der passenden Zeichnung hervorgehen. Produktname und Abbildung geben keine zulässigen Ebenheits- oder Höhentoleranzen an. Bei einer unklaren Fläche sollten Planung und Ausführung daher gemeinsam mit einer qualifizierten Fachperson abgestimmt werden.
Ein verzogener Grundriss kann die Montage erschweren
Rahmenbauteile sind für eine bestimmte Grundform und festgelegte Verbindungspunkte vorgesehen. Ist die Basis schiefwinklig, können die unteren Profile oder Befestigungspunkte von dieser Vorgabe abweichen. Beim Zusammenfügen entstehen dann möglicherweise Spalten, versetzte Anschlüsse oder ein Rahmen, der sich nur unter Spannung schließen lässt. Je nach Modell kann eine verzogene Grundform auch dazu führen, dass Verglasung, Türen oder andere bewegliche Teile nicht wie vorgesehen sitzen. Das bedeutet nicht, dass jede Abweichung automatisch zu einem Schaden führt. Ob sie innerhalb der zulässigen Montagewerte liegt, lässt sich aber nicht aus dem optischen Eindruck ableiten, sondern nur anhand der konkreten Vorgaben beurteilen.
Passen Teile beim Aufbau nicht zusammen, ist die Basis nicht sofort die einzige mögliche Ursache: Auch die Reihenfolge der Montageschritte oder eine falsch zugeordnete Komponente kann eine Rolle spielen. Vergleichen Sie die Situation mit Anleitung und Zeichnung, bevor Sie Bauteile weiter verbinden. Ziehen oder drücken Sie Profile nicht mit Kraft in eine Position, und verändern Sie keine Bohrungen, um eine Abweichung zu überbrücken. Bei einem klassischen Aluminium-Gewächshaus gelten dafür ebenso die Vorgaben der gewählten Ausführung. Wenn der Rahmen bereits vor dem Schließen eines Abschnitts sichtbar verspannt ist, unterbrechen Sie den Arbeitsschritt und klären Sie zuerst, ob Grundriss, Höhe und Montagefolge stimmen.
Beispiel für die Kontrolle vor dem Aufbau
Ein beispielhafter Prüfablauf beginnt damit, dass Montagebetrieb und Fachbetrieb für die Untergrundarbeiten anhand derselben Herstellerzeichnung die Messpunkte und das Prüfverfahren festlegen. Im Protokoll stehen Modell und Planfassung, die bezeichneten Bezugspunkte, die einzelnen Seitenmaße und die vorgesehenen Diagonalen. Ergänzend werden die Höhen an den Auflagern notiert. Ordnen Sie jedem Eintrag die beiden Endpunkte beziehungsweise den jeweiligen Höhenmesspunkt zu und verwenden Sie durchgehend dieselbe Maßeinheit. Eine Skizze verbindet die Zahlen mit ihrer Lage auf der Aufstellfläche. Bei einem konkreten Modell wie dem T-Modell Gewächshaus Orangerie muss die Prüfung auf die zugehörige Zeichnung bezogen sein, nicht auf eine allgemeine Rechteckskizze. Fotos mit markierten Eckpunkten können die Aufzeichnungen ergänzen; ihre Bezeichnungen sollten mit denen im Protokoll übereinstimmen. So ist später nachvollziehbar, welche Stelle zu welchem Messwert gehört. Die Messmethode und die zulässigen Abweichungen sollte der Montagebetrieb vorab bestätigen. Dieses Beispiel beschreibt einen möglichen Ablauf und legt keine allgemeinen Toleranzwerte fest.
Angenommen, die beiden für eine rechteckige Teilfläche vorgesehenen Diagonalen weichen voneinander ab. Prüfen Sie zunächst gemeinsam, ob an beiden Enden derselbe Bezug verwendet wurde und ob sich Pflöcke oder Markierungen verschoben haben. Anschließend werden Messung, Seitenlängen und Ecken erneut kontrolliert. Im Protokoll bleiben die erste Messung und die Wiederholungsmessung getrennt erkennbar. War lediglich der Ansatzpunkt falsch, wird das ebenso vermerkt wie eine tatsächlich verschobene Ecke. Der Montagebetrieb beurteilt anhand der Vorgaben, ob ein Messfehler vorliegt oder der Grundriss korrigiert werden muss. Erst danach wird über die Freigabe für den Aufbau entschieden. Wird etwas verändert, sind die betroffenen Maße nochmals zu prüfen und im Protokoll zu aktualisieren. Ein Wert, der nach einer Korrektur besser aussieht, genügt nicht, wenn dadurch eine andere Seite oder die Höhenlage nicht mehr zur Zeichnung passt. Zum Abschluss muss deshalb die gesamte geprüfte Kontur zusammenpassen, nicht nur das zuletzt korrigierte Maß.
Bestehende Flächen und Wandanschlüsse separat beurteilen
Eine vorhandene Terrasse oder ein gepflasterter Bereich wirkt oft gerade, doch Kanten, Fugen und die tatsächlichen Auflagerlinien müssen nicht mit dem Fundamentplan übereinstimmen. Auch eine Wand ist nicht automatisch eine verlässliche rechtwinklige Bezugskante. Bei einem Wandanschluss sind die vorgesehene Lage der Auflager und die Ausrichtung der angrenzenden Fläche getrennt zu betrachten. Prüfen Sie daher nicht allein, ob eine Basis optisch parallel zur Fassade verläuft. Zeichnen Sie in Ihrer Messskizze die vorhandene Wand oder Flächenkante und die geplante Modellkontur getrennt ein. Dadurch bleibt sichtbar, welche Linie zum Bestand gehört und welche für den Rahmen maßgeblich ist. Unterschiedliche Abstände zur vorhandenen Kante dürfen nicht stillschweigend durch eine Änderung des geplanten Grundrisses ausgeglichen werden. Ob Wand, Boden und Gewächshaus zueinander passen, ist anhand der Modellzeichnung zu klären. Eine Unebenheit oder ein Winkel, der im Bestand vorhanden ist, sollte nicht einfach durch Verdrehen des Rahmens übernommen werden.
Fugen im Pflaster, die Kante einer alten Betonfläche oder eine Hausecke können beim Abstecken hilfreich aussehen, sind aber für sich allein kein Nachweis der geforderten Maße. Bei einem Wandgewächshaus aus Aluminium müssen die vorgesehenen Bezugspunkte und die Anschlussdetails der konkreten Ausführung geprüft werden. Außerdem sind Untergrund und Befestigung getrennte Fragen von der Rechtwinkligkeit: Eine geometrisch passende Fläche sagt noch nicht, ob der vorgesehene Aufbau dafür geeignet ist. Lassen Sie diesen Teil bei Bedarf von einer qualifizierten Fachperson beurteilen, statt Befestigungsstellen oder Rahmenmaße eigenmächtig an den Bestand anzupassen.
Abweichungen vor dem Aufbau klären
Wenn Diagonalen, Seiten oder Höhen nicht zur Zeichnung passen, verschieben Sie nicht einfach eine Ecke, bis ein einzelner Wert stimmt. Prüfen Sie zuerst die Planfassung, die gewählte Bezugslinie und die Endpunkte der Messung. Kontrollieren Sie außerdem, ob die Seitenlängen und die Eckwinkel weiterhin passen. So lässt sich eher unterscheiden, ob ein Messfehler, eine falsch übertragene Kontur oder eine tatsächliche Abweichung des Untergrunds vorliegt. Notieren Sie die ursprünglichen Messwerte, bevor etwas verändert wird. Damit kann die zuständige Fachperson nachvollziehen, was geprüft und korrigiert wurde, und es wird vermieden, dass ein späterer Vergleich auf einer unklaren Ausgangslage beruht.
Welche Korrektur möglich ist, hängt vom vorhandenen Untergrund und von den Vorgaben des Gewächshausmodells ab. Eine qualifizierte Fachperson für die Untergrundarbeiten kann beurteilen, wie die Abweichung behoben werden soll; der Montagebetrieb klärt, welche Werte für den Aufbau maßgeblich sind. Bei einem konkreten Modell wie dem Pyramidengewächshaus Bloomcabin Oasis ist ebenfalls die zugehörige Zeichnung entscheidend, nicht eine angenommene Standardform. Nach jeder Änderung müssen Grundriss und Höhenlage erneut kontrolliert werden. Erst wenn die nach der vereinbarten Methode ermittelten Messwerte den Vorgaben entsprechen, sollte der Rahmen aufgebaut werden. So wird nicht versucht, einen Fehler im Untergrund durch das gewaltsame Anpassen der Konstruktion zu kompensieren.
Prüfergebnis und Zuständigkeit festhalten
Für eine klare Übergabe reicht es nicht, nur „Diagonalen geprüft“ zu notieren. Halten Sie fest, welche Modell- und Planfassung verwendet wurde, wo die Messpunkte liegen und welche Seitenmaße, Diagonalen und Höhen kontrolliert wurden. Vermerken Sie Abweichungen samt Ergebnis der gemeinsamen Beurteilung; aussagekräftige Fotos können die Lage der Bezugspunkte zeigen. Wichtig ist außerdem, wer die Werte anhand der Herstellerunterlagen beurteilt hat und ob der Montagebetrieb den Aufbau auf dieser Grundlage freigibt. Trennen Sie im Protokoll drei Angaben: den gemessenen Wert, seine Beurteilung und eine gegebenenfalls erforderliche Korrektur. Ein vollständig ausgefülltes Messblatt bedeutet noch nicht, dass alle Werte akzeptiert wurden. Bleibt ein Punkt offen, benennen Sie ihn mit seiner Lage und der zuständigen Person oder Firma. Bei der Übergabe muss erkennbar sein, ob nur Messungen vorliegen oder ob die Aufstellfläche bereits für den Aufbau beurteilt wurde. So können Untergrundarbeiten und Gewächshausmontage auf dieselben Informationen zurückgreifen, statt unterschiedliche Linien oder Maße vorauszusetzen.
Legen Sie diese Prüfung zeitlich vor den eigentlichen Aufbau, solange eine Korrektur der Basis noch ohne Eingriff in den fertigen Rahmen möglich ist. Wenn die Montage von einer anderen Person oder Firma übernommen wird, klären Sie vorab, welche Unterlagen sie braucht und wer die Aufstellfläche beurteilt. Vereinbaren Sie auch, wer nach einer Korrektur die erneute Messung übernimmt und das aktualisierte Ergebnis weitergibt. Bewahren Sie Zeichnung, Messskizze und abschließendes Protokoll gemeinsam auf, damit bei der Montage nicht versehentlich ein überholter Stand verwendet wird. Eine frühere Prüfung ist nicht automatisch auf ein anderes Modell oder eine geänderte Ausführung übertragbar. Ändern sich Auswahl oder Planfassung, müssen Messbezug und Umriss erneut abgeglichen werden. Kennzeichnen Sie dabei, welche Aufzeichnungen weiterhin gelten und welche ersetzt wurden. Eine dokumentierte Kontrolle ersetzt keine fachliche Beurteilung, macht aber nachvollziehbar, worauf sich die Montageentscheidung stützt.
Häufige Fragen
Reichen gleiche Diagonalen als Nachweis für einen rechten Winkel?
Nein. Bei einem geplanten Rechteck sind gleiche Diagonalen ein wichtiger Gegencheck. Zusätzlich müssen die Seitenlängen, Eckpunkte und die vorgesehene Form laut Zeichnung stimmen. Bei anderen Grundrissen lässt sich die Rechteckprüfung nicht einfach übertragen.
Kann eine ebene Gewächshausbasis trotzdem schiefwinklig sein?
Ja. Ebenheit und Höhenlage betreffen die Auflagerfläche; die Rechtwinkligkeit betrifft den Grundriss. Eine Fläche kann gleichmäßig und waagrecht sein, während ihre Ecken seitlich versetzt sind.
Welche Abweichung bei den Diagonalen ist zulässig?
Dafür gibt es keinen Wert, der für jedes Modell gilt. Maßgeblich sind die Montageunterlagen der gewählten Ausführung und die vom Montagebetrieb bestätigten Kriterien. Eine Abweichung sollte nicht selbst als unbedenklich eingestuft werden.
Soll ich einen verzogenen Rahmen beim Aufbau zurechtziehen?
Nein, drücken oder ziehen Sie Bauteile nicht mit Kraft in eine vermeintlich passende Lage. Prüfen Sie zuerst, ob die Teile richtig zugeordnet und montiert sind und ob die Basis stimmt. Bei Unklarheit ist eine Kontrolle vor dem weiteren Aufbau sinnvoll.
Wann sollte ich die Diagonalen messen?
Nachdem die Auflager und Eckpunkte hergestellt sind, aber bevor der Gewächshausrahmen aufgebaut wird. Messen Sie nach einer Korrektur nochmals zwischen denselben, in der Zeichnung festgelegten Bezugspunkten und halten Sie die Werte fest.
Eine montagefähige Gewächshausbasis ist nicht einfach eine saubere, waagrechte Fläche. Ihre Höhenlage, Ebenheit und Grundrissform müssen zur Zeichnung der tatsächlich gewählten Anlage passen. Der Diagonalvergleich ist ein hilfreicher Hinweis, aber erst gemeinsam mit Seitenmaßen, Eckpunkten und Höhenkontrolle ergibt er ein belastbares Bild. Werden Messverfahren und Abweichungsgrenzen vorab mit dem Montagebetrieb abgestimmt und das Ergebnis vor dem Aufbau festgehalten, sinkt das Risiko, einen Geometriefehler erst am fertigen Rahmen zu entdecken.
