Waarom uw serrefundering haaks én waterpas moet zijn
Serrefundering en montage
Een serre kan er netjes uitzien terwijl haar basis toch scheef ligt. Dat merkt u soms pas bij de montage, wanneer profielen, openingen of bevestigingspunten minder vlot aansluiten. Met twee aparte controles voorkomt u dat een basis die vlak lijkt ten onrechte wordt goedgekeurd. U leest wat haaks en waterpas betekenen, hoe u diagonalen vergelijkt en wat u vóór de opbouw met de installateur afspreekt.
Haaksheid en waterpasstand zijn twee aparte zaken
Haaks en waterpas beschrijven twee verschillende eigenschappen. Haaks gaat over de hoeken in het grondplan: bij een rechthoek staan aangrenzende zijden loodrecht op elkaar. Daarnaast moeten de zijden en hoekpunten op de posities liggen die de tekening aangeeft. Waterpas gaat over de hoogte: de bedoelde steunpunten liggen op het voorgeschreven horizontale referentievlak. Een basis kan dus waterpas liggen en toch de vorm van een scheefgetrokken parallellogram hebben. Omgekeerd kan de omtrek haaks zijn uitgezet terwijl één hoek hoger ligt dan de rest. Een controle met alleen een waterpas of alleen met een meetlint sluit de andere afwijking niet uit.
Dat onderscheid is belangrijk omdat de serre op de basis wordt uitgelijnd. Als één zijde verschoven is, kan de omtrek niet overeenkomen met het frameplan; als een steunpunt hoger of lager ligt, kan een profiel verdraaien. Daardoor kan de montage stroever verlopen en kunnen openingen voor een deur, raam of paneel ongelijk aansluiten. Zulke signalen bewijzen niet vanzelf dat de fundering fout is: ook een verkeerd onderdeel, een andere uitvoering of een montagefout kan hetzelfde beeld geven. Controleer vóór de opbouw dus vorm, niveau en de voorgeschreven steunlijnen. Wie bijvoorbeeld een kas van aluminium met opslagruimte uit de Limited Edition-reeks overweegt, vraagt de tekening voor precies de gekozen uitvoering op.
De funderingstekening bepaalt waar u meet
Een productfoto, catalogusnaam of vloeroppervlakte volstaat niet om de fundering uit te zetten. Vraag de funderingstekening en montage-informatie voor exact het model en de uitvoering die u bestelt. Zoek daarop naar de aangegeven hoekpunten, afmetingen, steun- of bevestigingslijnen en oriëntatie. Let erop of een maat loopt tot de buitenzijde, de binnenzijde of een hartlijn: die referenties zijn niet uitwisselbaar. Gebruik ook geen maat van een frame- of glasonderdeel alsof het de maat van de fundering is. Is een hoekpunt of lijn niet duidelijk aangegeven, laat de leverancier of installateur dan vóór de grondwerken aanwijzen welke maat u moet volgen.
Neem de modelnaam, uitvoering en tekeningversie over op uw meetfiche. Bij een keuze zoals de Bloomcabin Prestige-serre helpt dat voorkomen dat een basis voor een andere breedte of uitvoering als voorbeeld wordt gebruikt. Controleer ook de voorzijde en de positie van deuren of andere openingen. Een geometrisch nette basis die gespiegeld of verkeerd georiënteerd is uitgezet, kan nog altijd niet overeenkomen met het montageplan. Voeg daarom niet zelf maten toe en verschuif geen steunlijn omdat dat op de werf eenvoudiger lijkt. Laat vooraf bevestigen welke tekening bij de bestelling hoort en bezorg diezelfde informatie aan de grondwerker en de installateur.
Wat diagonalen wel en niet bewijzen
Voor een rechthoekig grondplan vergelijkt u de twee diagonalen: meet van het ene hoekpunt naar het tegenoverliggende en herhaal dat tussen de twee andere hoekpunten. Als de opgegeven zijmaten kloppen en de meetpunten juist liggen, ondersteunen gelijke diagonalen de conclusie dat de hoeken haaks staan. Zijn de diagonalen niet gelijk, dan is de rechthoek niet correct uitgezet of klopt een zijmaat of meetpunt niet. Het verschil vertelt op zichzelf niet welke hoek verschoven is of hoe de basis moet worden gecorrigeerd. Gebruik de diagonalen daarom samen met de zijmaten en de ligging van de hoekpunten, niet als enige controle.
Gelijke diagonalen bewijzen op zichzelf geen rechthoek: ook een andere vierhoek, zoals een gelijkbenig trapezium, kan ze hebben. Een samengesteld grondplan heeft bovendien meerdere deelvlakken en aansluitpunten; één diagonaalpaar kan een afwijking elders verbergen. Bij een model met T-vorm, zoals de orangerieserre in T-vorm, volgt u daarom de meetlijnen en eventuele diagonalen die de tekening aanduidt. Sommige diagonalen kunnen volgens de vorm verschillen, zonder dat de basis fout is. Kies dus geen meetpunten omdat ze op een foto tegenover elkaar lijken te liggen, maar omdat de tekening ze als referentie aangeeft.
Diagonalen nauwkeurig en vanaf vaste punten meten
Spreek vóór de meting af waar elk hoekpunt precies ligt. De tekening kan bijvoorbeeld een rand, hartlijn of ander vast punt als referentie gebruiken; meet niet de ene diagonaal tussen buitenranden en de andere tussen binnenranden. Markeer de vier punten volgens dezelfde afspraak en noteer ze herkenbaar, zodat u niet per ongeluk van hoek wisselt. U kunt de punten op uw schets A, B, C en D noemen, in volgorde rond de omtrek. Zo zijn de diagonalen AC en BD en blijft ook achteraf duidelijk welke afstand bij welke meetwaarde hoort. Meet vervolgens in een rechte lijn tussen de bijbehorende punten, met de meetband op dezelfde manier aangelegd. Een band die doorhangt of een markering die tijdens het meten verschuift, kan de vergelijking verstoren. Laat één persoon meten en de andere de meetpunten en waarden noteren.
Noteer beide meetwaarden en herhaal de meting voordat u conclusies trekt. Vergelijk daarna ook de zijmaten met de tekening. Als u bijvoorbeeld een piramidekas bekijkt, laat dan voor uw gekozen uitvoering aangeven welke punten en meetlijnen bij de controle horen; leid die niet af uit het productbeeld. Blijken de diagonalen verschillend, kijk dan eerst na of de meetpunten, de nulstand van de meetband en de oriëntatie kloppen. Het gemiddelde van de twee waarden nemen of een bevestigingspunt willekeurig verschuiven lost de oorzaak niet op. Bewaar ook de resultaten van de herhaalde meting afzonderlijk, zodat zichtbaar blijft of u dezelfde uitkomst krijgt. Blijft de afwijking bestaan, vraag de installateur de meetresultaten en de tekening samen te beoordelen.
Het niveau over het volledige steunvlak controleren

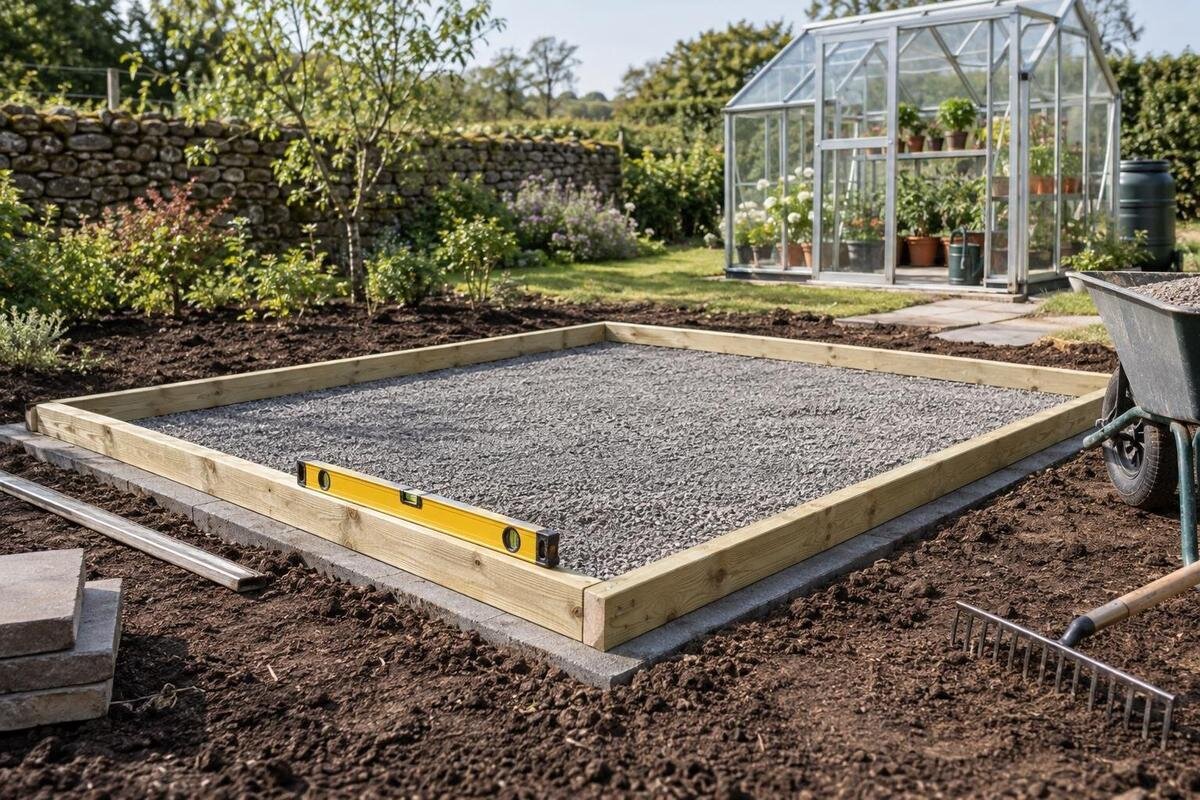

Controleer de waterpasstand vanaf één vast referentievlak en op alle voorgeschreven steunpunten. Meet niet alleen één hoek of één korte zijde: neem ook de overige hoeken en tussenpunten langs langere steunlijnen mee. Een geschikte waterpas of laser kan helpen, maar de installateur moet de meetmethode afstemmen op de fundering en de tekening. Vergelijk de punten volgens dezelfde referentie, zodat u ziet of een deel hoger of lager ligt. Duid de gemeten punten op dezelfde schets aan als de zijmaten en diagonalen. Vermeld bij elke hoogtemeting ten opzichte van welke referentie ze is genomen; een losse waarde zonder die informatie is achteraf moeilijk te vergelijken. Een enkele meting op de plek waar u toevallig staat, zegt niets over de rest van het steunvlak. Vraag ook welke afwijking voor de gekozen serre aanvaardbaar is; daarvoor bestaat geen universele maat.
Hoekpunten op gelijke hoogte garanderen niet dat de volledige draaglijn vlak of recht is: tussen twee hoeken kan bijvoorbeeld een plaatselijke verhoging of inzinking zitten. Controleer daarom ook de steunlijnen zelf en de contactpunten die de tekening aangeeft. Meet niet alleen het omliggende terras of de grond naast de fundering; die kunnen verschillen van het vlak waarop de serre rust. De reeks kassen van aluminium omvat meerdere uitvoeringen, dus gebruik de controlepunten van de gekozen variant en niet die van een ander formaat. Als de tekening een bijzondere opstelling voorschrijft, laat de installateur uitleggen hoe u het juiste referentievlak beoordeelt.
Hoe een afwijkende basis de montage beïnvloedt
Een vervormde basis kan de montage op verschillende manieren bemoeilijken. Bevestigingspunten kunnen niet samenvallen met de voorziene posities, profielen kunnen niet gelijkmatig aansluiten en onderdelen kunnen scheef komen te staan. Daardoor kan een deur of raam stroef bewegen of kan de aansluiting van panelen en afdichtingen ongelijk worden. Dat gebeurt niet automatisch bij elke afwijking, en zulke signalen kunnen ook een andere oorzaak hebben. Toch is het geen goed idee om de basis goed te keuren omdat het frame er vanop afstand recht uitziet. De constructie kan een fout tijdelijk aan het zicht onttrekken zonder de oorspronkelijke maatvoering te herstellen.
Als onderdelen niet passen, controleert u dus ook het model, de oriëntatie en de montagevolgorde voordat u de fundering als oorzaak aanwijst. Een model zoals de muurkas beoordeelt u eveneens aan de hand van de bijbehorende funderings- en aansluitinformatie; een bestaande wand bewijst niet dat het steunvlak juist is. Gebruik het frame niet om de basis naar de juiste vorm te trekken. Boor geen extra gaten, forceer geen verbindingen en plaats niet op eigen initiatief vulmateriaal. Laat de installateur vaststellen of het probleem in de basis, de onderdelen of de montage zit en welke correctie volgens de modelinformatie aanvaardbaar is.
Een controle vooraf met de installateur afspreken
Een controle vooraf begint met duidelijke afspraken tussen de installateur en de grondwerker. Zij leggen samen vast welke tekening en uitvoering als referentie gelden, waar de meetpunten liggen en hoe de waterpasstand wordt gecontroleerd. Bij zo’n controle kan de installateur bijvoorbeeld eerst de zijmaten vergelijken met de tekening, vervolgens de diagonalen van een rechthoekige basis meten en ten slotte de steunpunten langs de volledige draaglijn controleren. Zo beoordeelt hij niet alleen de zichtbare buitenrand. Spreek ook af wanneer die controle plaatsvindt en wie daarbij aanwezig is. Dan kan een onduidelijk meetpunt meteen worden besproken met degene die de basis heeft uitgezet. Dit is een voorbeeld van een werkwijze om vooraf met uw installateur af te spreken, geen algemeen keuringsprotocol met vaste maten voor iedere serre.
Stel dat de eerste meting twee verschillende diagonalen oplevert. De installateur controleert dan eerst of de meetpunten en meetband juist zijn gebruikt, en vergelijkt de zijmaten en hoekposities opnieuw met de tekening. Blijft het verschil bestaan, dan bepaalt hij samen met de grondwerker of de basis aan de afgesproken tolerantie voldoet of eerst moet worden aangepast. Bij een gekozen uitvoering zoals de aluminium serre uit de Limited Edition-reeks noteert u ook exact welke variant wordt beoordeeld. De tolerantie moet vóór de goedkeuring door de verantwoordelijke partij zijn bevestigd; een verschil kan niet op basis van een zelfgekozen algemene grens worden aanvaard.
Meetresultaten vastleggen vóór de montage
Een korte meetfiche maakt duidelijk wat precies is gecontroleerd. Noteer de modelnaam, uitvoering, versie van de tekening, datum, gebruikte meetpunten, zijmaten, diagonalen en hoogtemetingen. Schrijf waarden volledig op in plaats van alleen te noteren dat de basis goedgekeurd is. Gebruik overal dezelfde maateenheid of vermeld de eenheid uitdrukkelijk bij elke waarde. Zet de voorgeschreven maat en de gemeten maat naast elkaar, zodat de vergelijking leesbaar blijft zonder telkens de volledige tekening te raadplegen. Foto’s kunnen de controle ondersteunen wanneer de meetband, de eindpunten en de betrokken zijde herkenbaar in beeld staan. Koppel elke foto aan de overeenkomstige punten op de meetschets. Foto’s vervangen de metingen niet, want de exacte afstand is er meestal niet op af te lezen. Vermeld ook welke afwijkingen zijn vastgesteld en wie heeft beoordeeld of ze binnen de afgesproken grens vallen.
Stem de vrijgave af tussen de persoon die de grondwerken uitvoert en de installateur die de serre monteert. Voor een gekozen uitvoering van de Ruimtelijke serre vermeldt u bijvoorbeeld ook welke variant en tekening bij de meetfiche horen. Vraag vóór de montage expliciet of de basis volgens die gegevens aanvaardbaar is en wie een eventuele afwijking beoordeelt. Als een correctie volgt, noteert u wat werd aangepast en herhaalt u de betrokken metingen. Zo beschikt iedereen over dezelfde informatie en wordt vermeden dat een ploeg vertrekt van een andere maatvoering dan de ploeg die de fundering heeft aangelegd.
De laatste controle vóór de opbouw
Een laatste controle vóór de opbouw is zinvol als de basis intussen is gewijzigd of als er opnieuw op wordt gewerkt. Vergelijk de actuele situatie met de meetfiche en zorg dat de hoekpunten en steunlijnen nog vrij zichtbaar zijn. Controleer ook of de geleverde onderdelen en het model overeenkomen met de informatie waarop de basis is uitgezet. Zo voorkomt u dat onderdelen voor een andere uitvoering of een verkeerd gelezen montageplan ten onrechte doen vermoeden dat de fundering fout is. Leg de juiste tekening en de recentste meetfiche samen klaar. Zijn er meerdere versies, maak dan duidelijk welke versie voor de montage geldt. De installateur kan op basis van de tekening bepalen welke controle vóór het vastzetten van onderdelen nodig is.
Past een onderdeel niet of sluiten de voorziene punten niet aan, onderbreek dan de montage en leg vast waar het probleem optreedt. Noteer welk onderdeel betrokken is en bij welke hoek of steunlijn de aansluiting afwijkt. Vermeld ook of het probleem al bij het neerleggen zichtbaar is of pas tijdens een volgende montagestap. Dat helpt de installateur om gericht te vergelijken met de tekening, zonder meteen de hele fundering als oorzaak aan te wijzen. Laat hem nagaan of het gaat om een meetfout, een verkeerd onderdeel, een montagefout of een probleem met de ondergrond. Spreek vervolgens af wie de vastgestelde oorzaak verder onderzoekt en welke werkzaamheden intussen moeten wachten.
Wat als de basis niet haaks of waterpas is?
Beschrijf de afwijking zo precies mogelijk voordat iemand een herstelmethode voorstelt. Een basis kan haaks zijn maar op het verkeerde niveau liggen, waterpas zijn maar een verschoven hoek hebben, of plaatselijk niet recht zijn langs een steunlijn. Dat zijn verschillende problemen en ze vragen niet automatisch dezelfde aanpak. Een correctie op één hoek kan bijvoorbeeld een ander deel van de basis beïnvloeden. Ook het materiaal en de manier waarop de fundering is opgebouwd spelen mee. Daarom is een algemene tip zoals overal dezelfde opvulling aanbrengen geen betrouwbaar herstelplan.
Laat een grondwerker of installateur de metingen naast de juiste modeltekening leggen en bepalen of de basis moet worden aangepast of binnen de afgesproken tolerantie kan worden aanvaard. Maak bij een voorgestelde correctie duidelijk welk probleem ermee wordt opgelost: de positie van een hoekpunt, een hoogteverschil of een plaatselijke afwijking langs een steunlijn. Leg ook vast welke metingen nadien worden herhaald. Zo wordt een herstelde hoogte niet verward met een herstelde grondvorm. Bewaar de oorspronkelijke meetfiche en voeg de nieuwe resultaten met datum toe, zodat de wijziging te volgen blijft. Haaksheid, waterpasstand en rechte steunlijnen vormen samen de basis voor een vlotte montage; geen van die controles kan de andere vervangen.
Veelgestelde vragen
Hoe controleert u de diagonalen van een rechthoekige serrefundering?
Meet van een hoekpunt naar het tegenoverliggende hoekpunt en herhaal dat tussen de twee andere hoekpunten, telkens vanaf de afgesproken meetpunten. Vergelijk de resultaten met de tekening en controleer ook de zijmaten. Gelijke diagonalen zijn een nuttige kruiscontrole, maar geen bewijs op zichzelf.
Kan een fundering waterpas zijn en toch niet haaks?
Ja. De steunpunten kunnen op dezelfde hoogte liggen terwijl een hoek in het grondplan naar binnen of naar buiten is verschoven. Waterpasstand en haaksheid zijn aparte controles; de ene vervangt de andere niet.
Zijn gelijke diagonalen voldoende om de basis goed te keuren?
Nee. Bij een rechthoekig grondplan ondersteunen gelijke diagonalen de controle, maar u moet ook de voorgeschreven zijmaten en hoekpunten nakijken. Bij een andere grondvorm volgt u de meetlijnen op de modeltekening.
Welke afwijking is toegestaan?
Er is geen algemene tolerantie die voor elke serre en fundering geldt. Vraag de fabrikant of installateur welke afwijking aanvaardbaar is voor het gekozen model en leg die afspraak vast voordat de basis wordt goedgekeurd.
Kan ik een afwijking met vulplaatjes oplossen?
Niet zomaar. Een vulplaatje kan een hoogteverschil plaatselijk beïnvloeden, maar herstelt niet automatisch een fout in de vorm of positie van de basis. Laat een installateur of grondwerker bepalen of een correctie volgens de tekening aanvaardbaar is.
Een goede serrefundering voldoet tegelijk aan de juiste grondvorm, waterpasstand en rechte steunlijnen. Diagonalen helpen de haaksheid van een rechthoek te controleren, maar zijn geen zelfstandig bewijs en passen niet zonder meer bij elke grondvorm. Meet vanaf de punten op de tekening, vergelijk ook de zijmaten en controleer het volledige steunvlak. Laat de installateur de afwijkingen beoordelen vóór de montage begint. Zo wordt een meetprobleem niet pas zichtbaar wanneer onderdelen al op de basis staan.
