Afmetingen en technische tekeningen van serres lezen

Een technische tekening zet een modelnaam om in controleerbare buitenmaten, hoogtes, deuropeningen en funderingspunten. Deze praktische gids helpt u om tekeningen correct te vergelijken, de standplaats uit te zetten en kostelijke vergissingen vóór bestelling of montage te vermijden.

Een serre kiezen begint vaak met een modelnaam en een globale maat, maar voor de voorbereiding van het terrein hebt u nauwkeurigere informatie nodig. Een technische tekening toont waar profielen, deuren, wanden en funderingspunten werkelijk komen. Ze helpt u beoordelen of de serre past, of de toegang bruikbaar blijft en of de onderbouw correct kan worden uitgevoerd.

Bekijk een tekening daarom niet alleen als productinformatie, maar als een werkdocument voor het volledige project: keuze, bestelling, voorbereiding, levering en montage. Op de pagina Kassen & serres kunt u modellen verkennen; gebruik vervolgens de modelgebonden documenten om de gekozen uitvoering te controleren. Algemene informatie over materiaalkeuze vindt u bij aluminium kassen en serres.

Begin met vast te stellen welk soort tekening u bekijkt

Niet elke afbeelding met maatcijfers heeft hetzelfde doel. Een verkoopschets geeft meestal de belangrijkste buitenmaten weer. Een grondplan toont de omtrek, deuropeningen en eventuele dwarsdelen. Een aanzicht toont hoogtes en dakhellingen. Een funderingsplan kan bevestigingslijnen, steunpunten of maatvoering voor de onderbouw bevatten. Een montagehandleiding toont ten slotte de volgorde waarin onderdelen worden samengebouwd.

Noteer op ieder document minstens het model, de uitvoering, de revisie of datum indien vermeld, de eenheid en het getoonde aanzicht. Controleer ook of de tekening hoort bij een vrijstaande serre, een aanbouwserre, een T-vormige constructie of een andere configuratie. Een foto is nuttig om het eindresultaat te begrijpen, maar vervangt nooit het bijbehorende maatplan.

Document	Waarvoor gebruikt u het?	Wat controleert u?
Grondplan	Inplanting en fundering	Lengte, breedte, hoeken, deuropening en zones
Voor- of zijaanzicht	Hoogtecontrole	Goothoogte, nokhoogte, dakvorm en deurhoogte
Detailtekening	Aansluitingen begrijpen	Profielen, bevestigingspunten en overlappingen
Montagehandleiding	Opbouw plannen	Werkvolgorde, oriëntatie en onderdelen

Begrijp de basisafmetingen van een serre

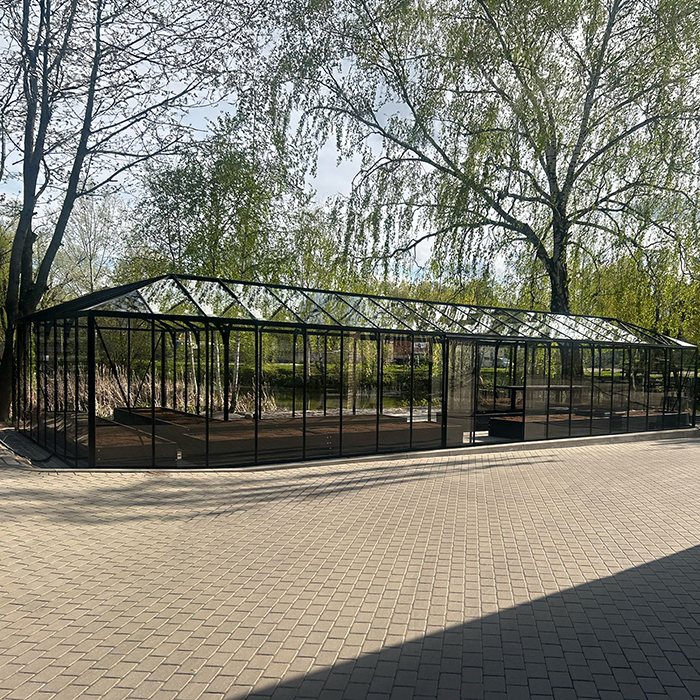

Totale breedte en lengte

De totale breedte loopt doorgaans van de buitenzijde van het ene buitenprofiel tot de buitenzijde van het tegenoverliggende profiel. De totale lengte wordt op dezelfde manier langs de lange zijde gemeten. Ga echter niet automatisch uit van buitenmaten: zoek naar aanduidingen zoals buitenwerks, binnenwerks, profielas of funderingsmaat.

De maat die u nodig hebt voor een fundering kan verschillen van de uiterste dak- of gootmaat. Dakranden, goten, drempels en bevestigingsdetails kunnen buiten de basislijn uitsteken. Gebruik daarom niet uitsluitend de commerciële maat van bijvoorbeeld een aluminium klassieke kas. Controleer de actuele technische tekening van de exacte uitvoering.

Goothoogte, nokhoogte en totale hoogte

De goothoogte wordt gemeten bij de overgang tussen zijwand en dak. De nokhoogte is het hoogste punt van een zadeldak. De totale hoogte kan gelijk zijn aan de nokhoogte, maar kan bij andere dakvormen of uitstekende onderdelen anders worden aangeduid.

Controleer altijd vanaf welk referentieniveau de hoogte vertrekt. Is dat de bovenzijde van de fundering, de afgewerkte vloer of het omliggende maaiveld? Een verhoogde sokkel verandert de uiteindelijke hoogte ten opzichte van de tuin. Hoogtematen zijn ook belangrijk voor overhangende takken, gevelramen, dakranden en het onderhoud van glas of polycarbonaat. Meer context over verschillende beglazingen vindt u in de gids over polycarbonaat voor een serre in België.

Deurafmetingen

Maak onderscheid tussen de maat van het deurblad en de vrije doorgang. Voor dagelijks gebruik is vooral de vrije breedte en hoogte relevant. Die bepalen of een kruiwagen, plantenbak, werktafel of ander materiaal comfortabel naar binnen kan.

Controleer daarnaast de draairichting of schuifrichting, de positie van de drempel en de afstand tot een pad, muur of tuinconstructie. Een dubbeldeur is niet noodzakelijk over de volledige gevelbreedte bruikbaar. Bij vragen over typische configuraties kan de pagina met veelgestelde vragen over aluminium kassen extra oriëntatie bieden.

Vakverdeling en paneelindeling

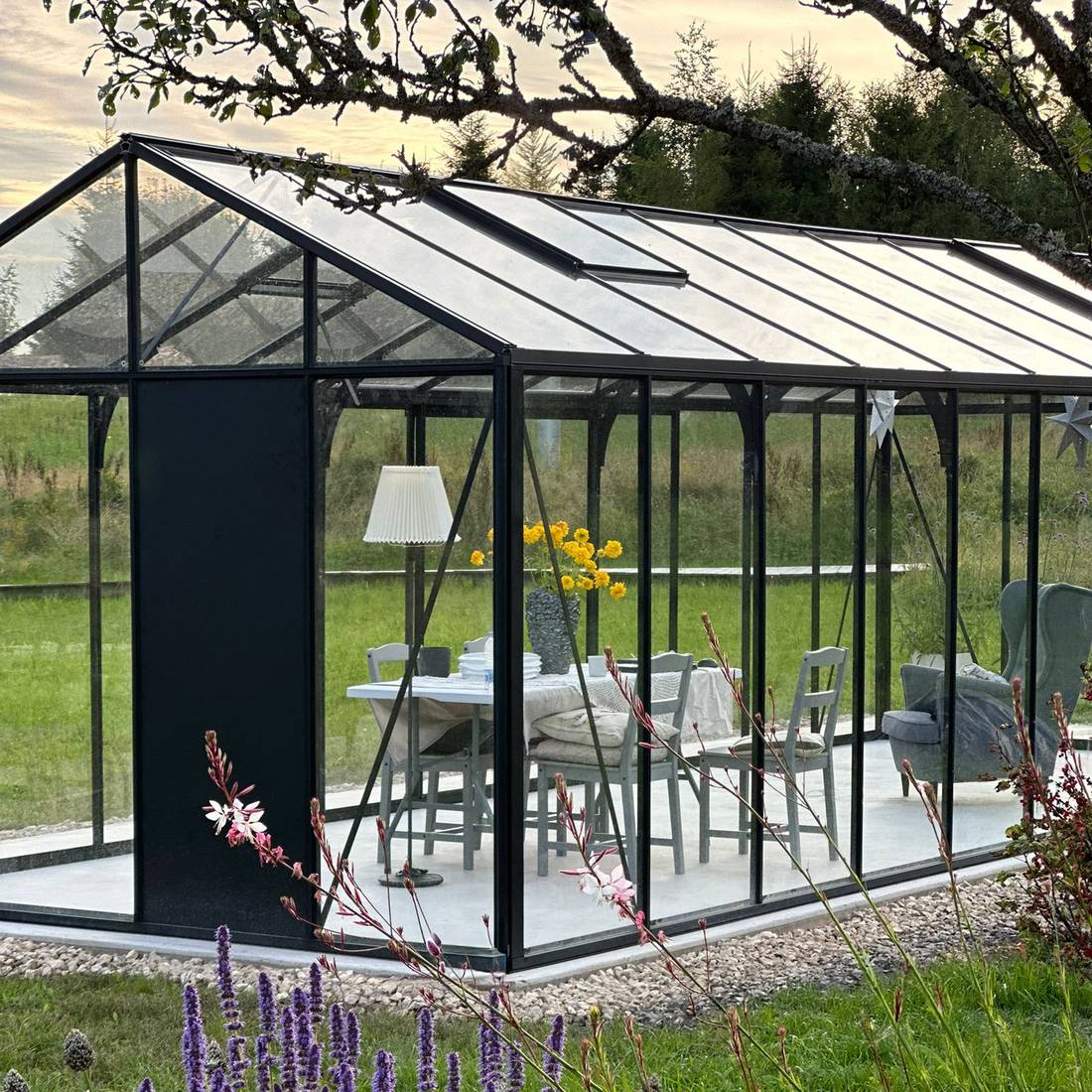

Serres worden vaak opgebouwd uit herhaalde vakken. De hart-op-hartafstand tussen staanders is niet hetzelfde als de vrije paneelbreedte. Eindvakken kunnen bovendien afwijken van de tussenliggende vakken. Tel daarom niet simpelweg het aantal panelen en vermenigvuldig dit met een geschatte breedte.

De vakverdeling helpt om dakramen, rekken, teeltbedden en looppaden te plannen. Bij een model zoals de glazen kas Plus 385 moet steeds de tekening van de gekozen lengte en uitvoering worden gevolgd.

Leer de taal van maatlijnen

Een maatlijn heeft meestal twee begrenzingen met daartussen een getal. Hulplijnen verbinden de maat met de punten waarop ze betrekking heeft. Een reeks korte maatlijnen kan afzonderlijke vakken aangeven, terwijl een langere maatlijn de totale lengte toont. Het totaal hoeft door afronding of verschillende referentiepunten niet altijd gelijk te zijn aan uw eigen optelsom.

• Ø duidt meestal een diameter aan.
• R verwijst doorgaans naar een straal.
• Hartlijn betekent dat vanuit het midden van een profiel of bevestiging wordt gemeten.
• Detail verwijst naar een uitvergroot onderdeel elders in het document.
• Typisch betekent dat een detail op meerdere vergelijkbare plaatsen terugkomt.

Meet nooit de afbeelding op het scherm of papier

Een technische tekening kan verkleind, vergroot of vervormd zijn door afdrukinstellingen, een browser of een PDF-weergave. Zelfs wanneer een schaal vermeld staat, blijft het maatcijfer leidend. De opmerking “niet op schaal” betekent uitdrukkelijk dat afstanden niet met een meetlat mogen worden afgeleid.

Controleer telkens de eenheden

Veronderstel niet dat alle cijfers centimeters voorstellen. Technische tekeningen gebruiken vaak millimeters, terwijl productpagina’s meters of afgeronde centimeters kunnen tonen. Zet alle maten voor uw terreinplan om naar één eenheid en schrijf die eenheid bij elk getal. Zo wordt 3850 mm niet per vergissing geïnterpreteerd als 3850 cm.

Nominale maat, werkelijke voetafdruk en bruikbare binnenruimte

Een nominale maat is een herkenbare model- of categorieaanduiding. Ze is handig om varianten te vergelijken, maar is niet noodzakelijk de exacte funderingsmaat. De werkelijke voetafdruk beschrijft de buitencontour op het relevante aansluitniveau. De bruikbare binnenruimte is kleiner door profielen, sokkels, schoren, deuren en andere constructiedelen.

Maak daarom drie afzonderlijke notities:

1. de uiterste buitenmaten voor de beschikbare plaats;
2. de exacte aansluit- of funderingsmaten voor de onderbouw;
3. de vrije binnenmaten voor inrichting en circulatie.

Een globale buitenmaat vertelt bijvoorbeeld niet of een werktafel langs de wand past zonder de deuropening of een dakraambediening te hinderen. Voor grotere verblijfsgerichte constructies, zoals een Bloomcabin orangerie, verdient de interne zonering evenveel aandacht als de buitencontour. De Belgische orangerie- en serregids helpt om gebruik, grootte en materiaalkeuze samen te bekijken.

Lees complexe grondplannen zone per zone

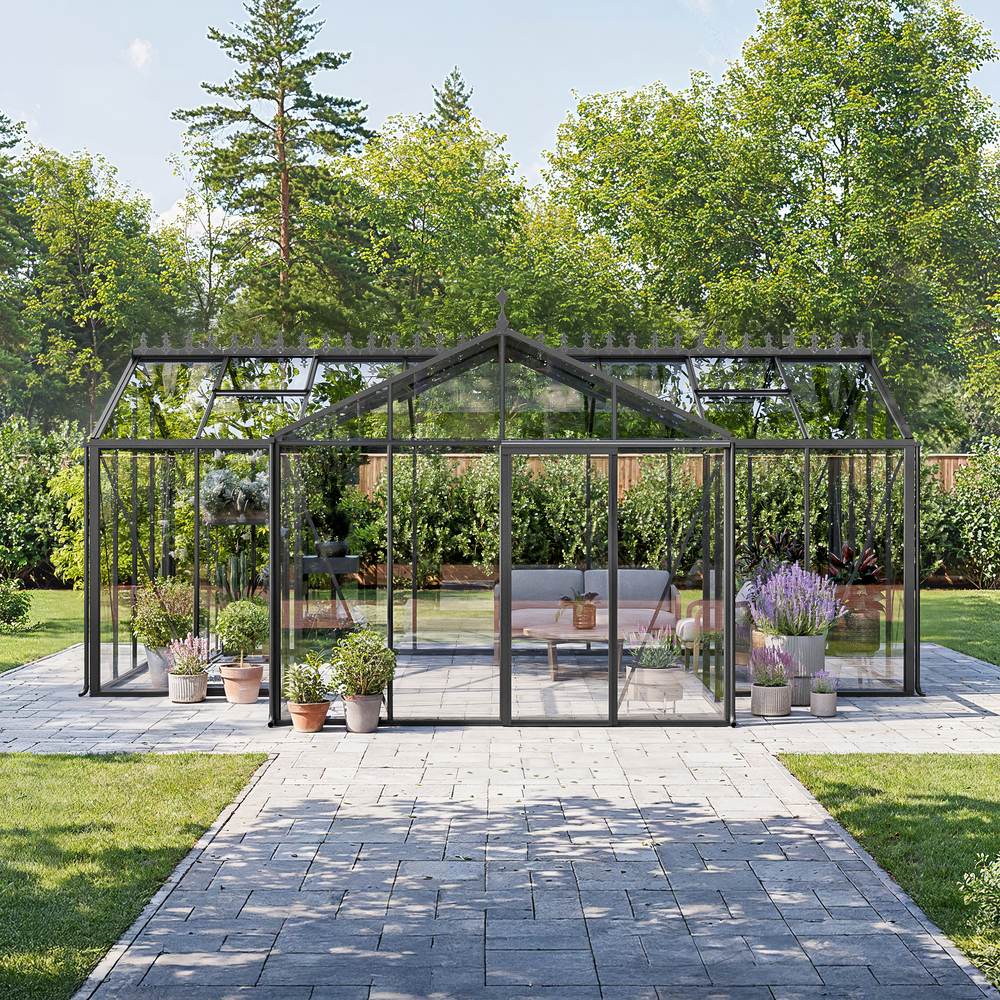

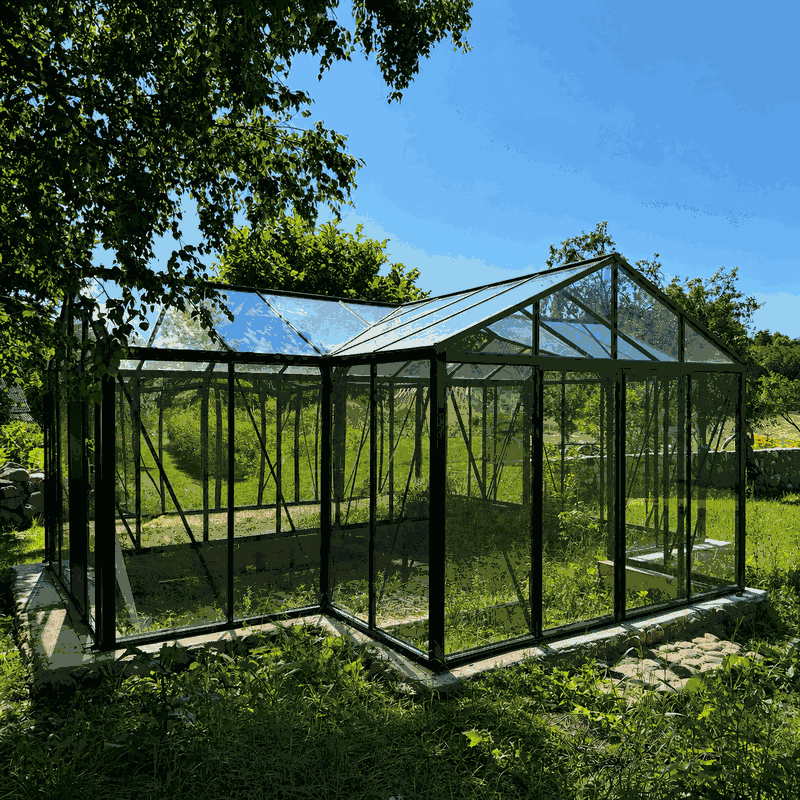

Bij een T-vorm, kruisvorm, aanbouw of gekoppelde constructie is één lange buitenmaat onvoldoende. Deel het grondplan eerst op in rechthoeken: hoofdvolume, dwarsvleugel, ingang en eventuele verbindingszone. Noteer per zone de breedte, diepte en positie ten opzichte van een vaste referentielijn.

Controleer daarna waar de zones overlappen. Tel overlappende delen niet dubbel. Kijk ook of de maat naar de buitenzijde, profielas of binnenzijde loopt. Markeer ten slotte de deur en de looproute door alle zones. Deze methode maakt een ingewikkeld plan beheersbaar zonder de samenhang van de constructie te verliezen.

Zet de tekening om naar een terreinplan

Kies eerst een betrouwbare referentie, bijvoorbeeld een rechte perceelzijde, gevel of uitgezette basislijn. Meet de serre niet vanaf een haag, losse boordsteen of ander element dat niet stabiel of recht is. Zet vervolgens de hoofdassen en buitencontour uit met piketten en metselkoord.

1. Bepaal de gewenste oriëntatie en positie van de deur.
2. Zet één lange basislijn uit.
3. Construeer de eerste rechte hoek.
4. Markeer lengte en breedte volgens het juiste referentieniveau.
5. Controleer beide diagonalen.
6. Markeer uitstekende delen, deuropening en werkruimte rondom.
7. Controleer hoogteverschillen op meerdere punten.

Houd rekening met toegang voor montage, onderhoud en materiaaltransport. Controleer ook de lokale voorschriften die op uw adres en project van toepassing zijn. Regels kunnen verschillen tussen Vlaanderen, Wallonië, Brussel en gemeenten. De gids over een vergunning voor een serre of pergola in België biedt een vertrekpunt, maar vervangt geen projectspecifieke controle.

Controleer meer dan de vier hoeken

Vier correcte hoekpunten garanderen niet dat het volledige vlak bruikbaar is. Meet ook in het midden en langs de randen. Let op verzakkingen, hellingen, uitstekende wortels en plaatselijke verhogingen. Een basis kan rechthoekig zijn maar toch getordeerd liggen wanneer de hoekpunten niet in hetzelfde vlak zitten.

Controleer bovendien of de diagonalen bij de juiste rechthoek horen. Bij een T-vorm moeten hoofdvolume en dwarsdeel afzonderlijk én ten opzichte van elkaar worden gecontroleerd.

Maak bij beperkte ruimte een proefopstelling op ware grootte

Gebruik koord, verwijderbare tape of latten om de buitencontour, deurbeweging en looppaden op ware grootte aan te geven. Plaats tijdelijk een kruiwagen, stoel of plantenbak op de geplande locatie. Zo merkt u sneller dat een doorgang technisch mogelijk maar praktisch te krap is.

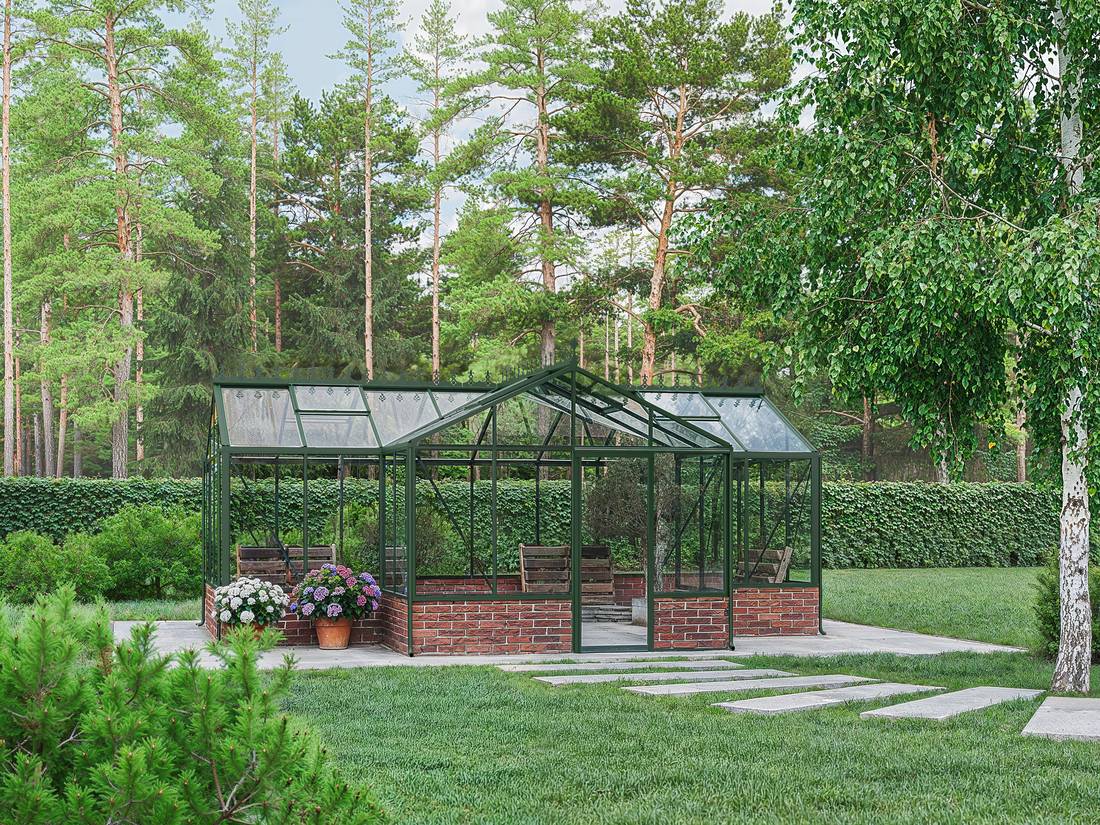

Tekeningen van aanbouw- en wandserres

Bij een wandmodel vormt het gebouw een essentieel deel van het plan. Controleer niet alleen de breedte en uitval van de serre, maar ook de vlakheid, draagkracht en beschikbare hoogte van de wand. Dakranden, regenpijpen, ventilatieroosters, ramen, deuren en gevelsprongen kunnen de aansluiting hinderen.

Het aansluitniveau onderaan en de bevestigingshoogte bovenaan moeten worden gelezen vanaf dezelfde referentie als in de modeltekening. Veronderstel niet dat een gevel visueel recht, loodrecht of vlak is. Meet op verschillende plaatsen. Vergelijk voor het ruimere keuzeprincipe ook de uitleg over een wandpergola of vrijstaande pergola; de technische details verschillen, maar dezelfde aandacht voor wand, afwatering en circulatie is relevant.

Plan het interieur met vrije maten

Gebruik voor de inrichting nooit alleen de buitenmaten. Teken eerst de vrije deuropening en een ononderbroken looproute. Voeg daarna teeltbedden, rekken, tafels, watervoorziening en tijdelijke opslag toe. Houd bediening van deuren en ventilatie vrij en blokkeer geen constructieve schoren.

Stem de indeling af op het werk dat u werkelijk uitvoert. Brede bakken vragen bereik vanaf één of twee zijden. Hoge gewassen moeten onder een voldoende hoge zone staan. Een centrale werktafel kan comfortabel lijken op papier maar de draaicirkel van een kruiwagen beperken. Praktische teeltinformatie, zoals de gidsen over sla kweken in een serre, paprika en chili kweken en temperatuur en luchtvochtigheid, kan helpen bepalen hoeveel werk- en ventilatieruimte u nodig hebt.

Gebruik handleidingen in de juiste volgorde

Een handleiding is geen vervanging voor het maatplan, en een maatplan is geen volledige montage-instructie. Werk bij voorkeur in deze volgorde:

1. bevestig exact model, uitvoering en gekozen opties;
2. controleer de algemene buiten- en hoogtematen;
3. lees het grond- of funderingsplan;
4. controleer details voor deuren, wanden en bijzondere zones;
5. lees vóór de start de volledige montagehandleiding;
6. gebruik tijdens de montage de stappen in de opgegeven volgorde.

Bewaar één actuele documentenset voor alle betrokken partijen. Als aannemer, plaatser en klant verschillende versies gebruiken, kunnen referentiematen worden vermengd. De handleidingenbibliotheek bovenaan deze pagina helpt u het relevante document terug te vinden. Aanvullende achtergrondinformatie staat in het overzicht Bruikbare informatie.

Controle bij ontvangst en vóór de installatie

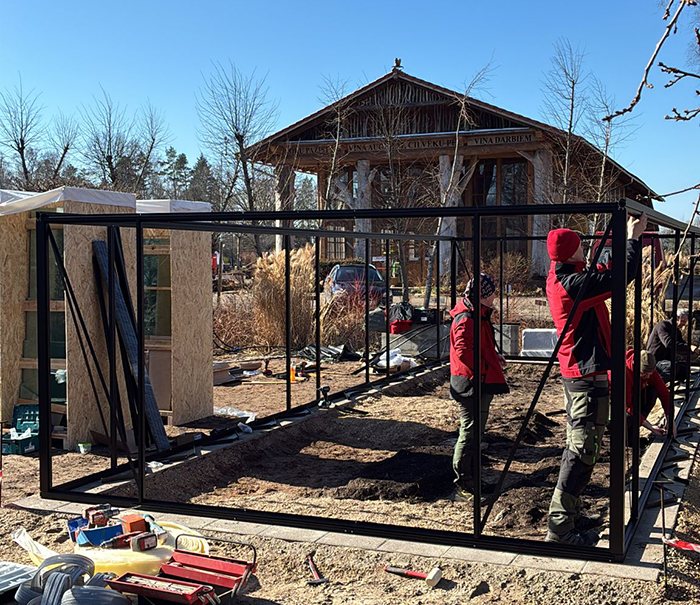

Vergelijk vóór terreinwerken de bestelbevestiging met het model en de uitvoering op de tekeningen. Bij ontvangst controleert u de zending volgens de beschikbare leveringsdocumenten en de aanwijzingen bij Aankoop & Levering. Begin niet te improviseren wanneer een onderdeel, maat of document onduidelijk lijkt.

• Komt de modelnaam overeen met de bestelling?
• Zijn deurpositie, kleur, beglazing en opties correct weergegeven?
• Is de voorbereide basis vlak, rechthoekig en op de juiste maat?
• Kunnen alle pakketten veilig tot bij de montageplaats worden gebracht?
• Is voldoende werkruimte rondom vrij?
• Zijn lokale toestemmingen en praktische afspraken gecontroleerd?

Wie nog in de bestelfase zit, vindt het proces bij Hoe te bestellen. Wijzigingen na bevestiging kunnen gevolgen hebben; raadpleeg daarom tijdig het beleid voor wijziging en annulering van bestellingen.

Veelgemaakte fouten bij technische tekeningen

• Een nominale productmaat gebruiken als funderingsmaat.
• Millimeters, centimeters en meters door elkaar halen.
• Een schermweergave met een meetlat opmeten.
• De vrije doorgang verwarren met de maat van het deurblad.
• Alleen de vier hoekpunten en niet het volledige vlak controleren.
• Vergeten dat goten, dakranden of drempels kunnen uitsteken.
• Een T-vorm als één eenvoudige rechthoek behandelen.
• De deur aan de verkeerde zijde van het terreinplan intekenen.
• Een fundering uitvoeren op basis van een foto of algemene productpagina.
• Een oudere handleiding combineren met een recent maatplan.

Gelijkaardige leesprincipes gelden voor andere buitenconstructies, maar gebruik altijd de modelspecifieke gegevens. Zie bijvoorbeeld afmetingen van aluminium pergola’s, de handleiding voor pergolafunderingen en de productpagina van de Bloomcabin pergola.

Vragen die u vóór goedkeuring van de inplanting moet oplossen

• Heb ik de tekening van de exacte uitvoering?
• Welke maat bepaalt de fundering en vanaf welke punten wordt ze gemeten?
• Waar ligt het afgewerkte vloerniveau?
• Wat zijn de uiterste breedte, lengte en hoogte?
• Waar bevindt zich de vrije deuropening?
• Is er ruimte voor montage, reiniging en toekomstig onderhoud?
• Zijn afwatering, toegang en niveauverschillen meegenomen?
• Past de interne indeling binnen de vrije maten?
• Zijn alle lokale vereisten en afspraken gecontroleerd?
• Wie bevestigt onduidelijke of tegenstrijdige gegevens vóór de werken starten?

Veelgestelde vragen

Zijn vermelde serreafmetingen binnen- of buitenmaten?

Vaak zijn de hoofdafmetingen buitenmaten, maar dat mag u niet zonder bevestiging aannemen. Zoek naar labels zoals buitenwerks, binnenwerks, profielas of funderingsmaat. Voor inrichting gebruikt u vrije binnenmaten; voor terrein en fundering volgt u de maat die daarvoor in het actuele document is aangeduid.

Kan ik de fundering bouwen met de afmetingen op de productpagina?

Niet zonder het technische of funderingsplan van de exacte uitvoering te controleren. Productpagina’s zijn geschikt om modellen te vergelijken, maar kunnen nominale of afgeronde maten tonen. Wacht bij twijfel met definitieve funderingswerken en neem contact op via Contacten.

Waarom verschilt de nominale maat van de technische tekening?

Een nominale maat is een praktische modelaanduiding. De technische maat kan betrekking hebben op buitenprofielen, assen of het aansluitniveau. Ook uitstekende onderdelen en herhaalde vakverdelingen kunnen een verschil verklaren. Dat betekent niet automatisch dat een van beide gegevens fout is.

Wat betekent “niet op schaal”?

Dat de getekende verhoudingen niet betrouwbaar met een meetlat kunnen worden omgerekend. Gebruik uitsluitend de geschreven maatcijfers en bijbehorende eenheden. Dit blijft gelden wanneer de tekening op het scherm visueel scherp en proportioneel lijkt.

Hoe weet ik aan welke zijde de deur staat?

Zoek de deurboog, schuifrichting, onderbreking in de wandlijn of een label op het grondplan. Bepaal vervolgens vanuit welk aanzicht links en rechts worden gebruikt. Markeer de positie op uw terreinplan en controleer ze aan de hand van een tweede aanzicht of montagestap.

Welke maten zijn belangrijk bij een aanbouwserre?

Controleer breedte langs de gevel, uitval vanaf de gevel, laagste en hoogste aansluitniveau, vrije deurmaat en de positie van alle muurbevestigingen. Meet ook obstakels zoals ramen, dorpels, dakranden en regenpijpen. De geschiktheid van de bestaande wand moet projectspecifiek worden beoordeeld.

Hoeveel extra ruimte laat ik rond de serre?

Er bestaat geen universele marge die bij ieder model en terrein past. Voorzie genoeg plaats voor montage, beglazing, reiniging, gootonderhoud, deuropening en een veilige looproute. Controleer daarnaast perceelsgrenzen en lokaal toepasselijke regels voordat u de positie definitief maakt.

Bewijzen gelijke diagonalen dat de fundering correct is?

Gelijke diagonalen bevestigen dat een eenvoudige rechthoek haaks kan zijn, maar niet dat lengte, breedte en niveau correct zijn. Een basis kan ook getordeerd liggen. Controleer daarom beide zijden, diagonalen, tussenpunten en hoogtes. Complexe vormen moeten per zone worden nagezien.

Welk document geldt wanneer twee maten niet overeenkomen?

Ga niet zelf kiezen of middelen. Controleer eerst model, uitvoering, datum, revisie, eenheid en referentiepunten. Gebruik de actuele, modelspecifieke documentenset en vraag vóór bestelling of uitvoering om verduidelijking wanneer de tegenstrijdigheid blijft bestaan.

Waar vind ik informatie over garantie en onderhoud?

Raadpleeg de pagina Garantie voor de toepasselijke informatie en voorwaarden. Praktische onderhoudsinformatie voor aluminium serres staat bij onderhoud van uw aluminium kas. Bewaar bestel-, leverings- en onderhoudsdocumenten samen.

Laatste controle van de tekening

Voer vóór goedkeuring een laatste controle uit met drie documenten naast elkaar: de bestelling, de actuele technische tekening en uw terreinplan. Bevestig model, uitvoering, eenheden, buitenmaten, funderingsreferentie, hoogtes, deurpositie en vrije werkruimte. Controleer daarna of de geplande binnenindeling werkelijk binnen de vrije maten past.

Een correcte lezing van de tekening voorkomt dat een globale productmaat als bouwmaat wordt gebruikt. Ze maakt ook de communicatie met plaatser, aannemer of leverancier duidelijker. Stop het proces wanneer een referentiepunt of maat onduidelijk blijft: één bevestigde maat vóór de werken is waardevoller dan een aanpassing nadat de fundering al is uitgevoerd.
