正确解读温室尺寸与技术图纸

本指南说明如何系统解读温室的尺寸图、平面图、立面图和安装资料。这样可在订购和安装前可靠核查外部轮廓、基础、门区、高度、内部空间及连接细节。

温室图纸并非装饰性产品图片，而是浓缩的技术说明。它显示建筑占用的范围、构件相接的位置，以及基础、安装和日后使用所需的相关间距。错误通常并非源于复杂几何，而是混淆了标称尺寸、外部尺寸、基础尺寸和净内部尺寸。

因此，不要只依据一项尺寸。应将平面图、立面图、细节图和安装说明作为一套相互关联的文件阅读。如有疑问，应在制作基础前以书面方式确认相关尺寸。对于大型阳光房、T形结构和连接既有墙体的型号尤其如此。

先确定图纸类型

图纸类型决定您能识别的内容。 平面图 从上方展示温室，适合核查宽度、长度、门的位置、建筑形状和基础轮廓。 正立面、侧立面或后立面图 说明高度、屋顶坡度、檐口、屋脊以及墙面和屋面分格。 剖面图 则相当于从建筑内部切开观察，可显示净室内高度或型材连接。

爆炸图和安装步骤用途不同：它们说明构件顺序、固定点和方向。细节图会放大局部连接，例如基座、门槛或墙体型材。透视图有助于空间定位，但通常不能作为放样的可靠依据。

请在每份文件上记录型号名称、配置版本、修订状态和所示视图。对于看似对称的结构，标出北箭头或自行标注花园朝向，可避免混淆左右。

理解温室的基本尺寸

总宽度和总长度

宽度和长度可能对应不同基准点：型材外缘、基座外缘、承重构件轴线或基础边缘。尺寸箭头和尺寸界线会显示所指位置。若尺寸界线延伸至最外侧型材边缘，通常表示外部尺寸；若终止于内缩的底部，则可能表示基座尺寸或落地尺寸。

对于矩形型号，仅将两个数值相乘不足以完成面积规划。屋檐挑出、落水管、门的活动范围和安装通道可能位于所示基本轮廓之外。关于不同建筑形式的选择，请参阅温室与阳光房。关于较复杂设施的设计背景，另可参阅阳光房、尺寸与建筑形式。

檐口高度、屋脊高度和总高度

檐口高度在侧墙与屋顶交接处测量。屋脊高度指传统人字屋顶的最高点。另列的总高度可能计入其他构件。关键在于图中标明的下部基准点：完成基础顶面、地面、基座底缘或其他定义标高。

高度不仅关系到净空，也影响与树枝、雨水槽、墙体凸出物和场地要素的距离。打开的屋顶窗也可能超出闭合建筑外壳。因此，规划时不能只依据闭合状态的视图。

门尺寸

门至少应区分三项数据：毛口或框口、净通行宽度和门组件的外部尺寸。对于手推车、种植台或工具，真正重要的是 净通行开口。门框外部尺寸并不自动代表实际可通过的空间。

还应检查开启方式和活动空间。平开门需要无障碍的摆动区域；推拉门需要沿立面的侧向空间。门槛高度和后续步道的构造也可能相关。图纸中的门不应孤立看待，而应与室外通道、室内通道和基础一并评估。

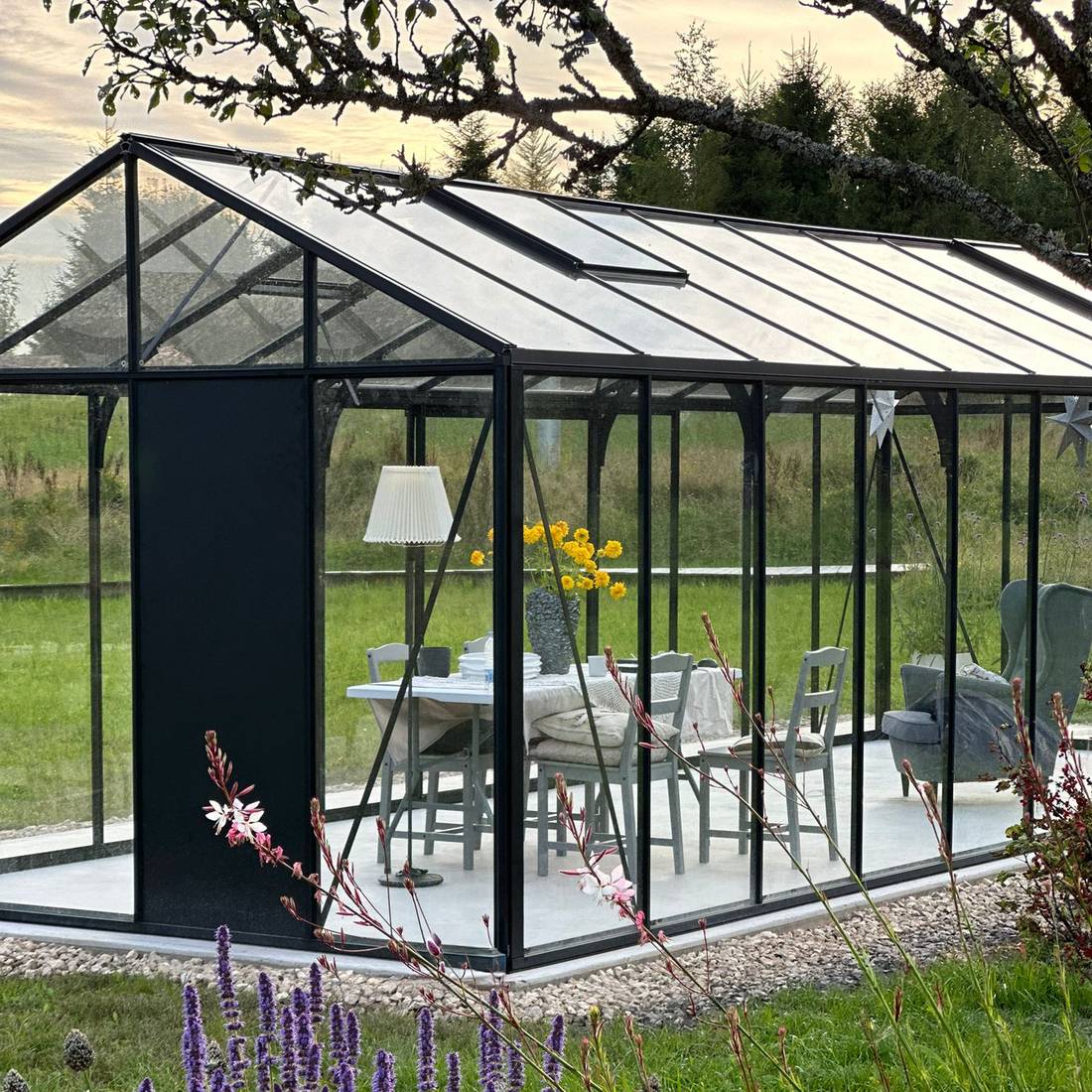

分格网格与板材分格

许多铝制温室由重复分格组成。因此，尺寸链可能表示轴线网格、单块面板宽度或总长度。只有明确使用相同基准点时，才可相加分项尺寸。型材宽度或端部格可能导致推定面板尺寸之和与外部尺寸不完全一致。

分格有助于规划配件、通风开口、搁架和种植，但不应被理解为可自由选择的施工网格。关于中空聚碳酸酯板的材料特性，请参阅温室中的聚碳酸酯。具体型号仍应以其技术资料为准。

读懂尺寸线的语言

技术标注通常由尺寸数值、尺寸线、箭头或端界符以及尺寸界线构成。尺寸界线连接到被测点。连续总尺寸说明完整距离；尺寸链将其分成若干段。带括号或特殊标记的数据在不同文件中可能仅供参考。不要依据一般推测，应查看具体图纸的图例。

直径、半径、角度、坡度或标高符号各有不同功能。中心线和隐藏边线也不得与实际外缘混淆。若无图例，任何影响施工的解释都应获得确认。

切勿测量屏幕或打印件

不要用尺子测量屏幕上的PDF。缩放比例、屏幕尺寸和页面适配都会改变显示效果。打印件也可能被自动缩小、放大或变形。即使标有比例尺，除非文件另有规定，打印的尺寸数值仍优先。

若标注“非按比例”或相应缩写，只能使用尺寸标注。不得通过量取图形来推导缺失数值。

核查每份文件的单位

请核查尺寸单位是毫米、厘米还是米。技术产品图常使用毫米，而场地平面图常使用米。混合文件会增加出错风险。自行计算时应始终写明单位，最后再换算。

小数分隔符也值得注意。不要未经核查就将数值导入语言设置对逗号和小数点处理不同的规划软件或表格。

标称尺寸、实际占地和可用内部空间

尺寸名称常用于型号分类，并不一定与外部占地精确到毫米。 标称尺寸 因此并不自动等于基础尺寸。 实际占地 表示基座或底座所需的轮廓。 可用内部空间 还会因型材、支撑、门和室内布置而缩小。

尺寸类型	典型用途	施工前核查
标称尺寸	型号比较与分类	不可直接用于基础施工
最大外部尺寸	空间需求与间距	补充挑出部分和开启构件
基座或落地尺寸	承重底座规划	核查基准边与直角度
净内部尺寸	通道、工作台和使用	考虑支撑和门区

其他户外结构也有类似概念。凉棚尺寸指南、凉棚基础指南以及 Elma S 户外桑拿房产品页均说明：产品尺寸、外部轮廓和安装占地原则上应分别考量。

将复杂平面图拆分为单独区域

对于T形、阳光房或带前伸部分的结构，将平面图拆分为矩形和连接区域后更易可靠核查。先标出主体，再标出每个横翼、入口区和凹进部分。记录每个区域的宽度、长度及其相对于共同轴线的位置。

标出最外侧总体轮廓。
标出主轴和对称线。
分别标注各分区的尺寸。
计算并标示内角和外角。
用总尺寸核对尺寸链。
补充门区和通道区。

平面图的分项尺寸即使在数学上合理，也可能在场地中朝向错误。因此，应设定明确的基准边，例如“房屋侧”或“花园门侧”。关于维多利亚式温室的历史设计灵感，应在完成上述技术基础后再考虑。

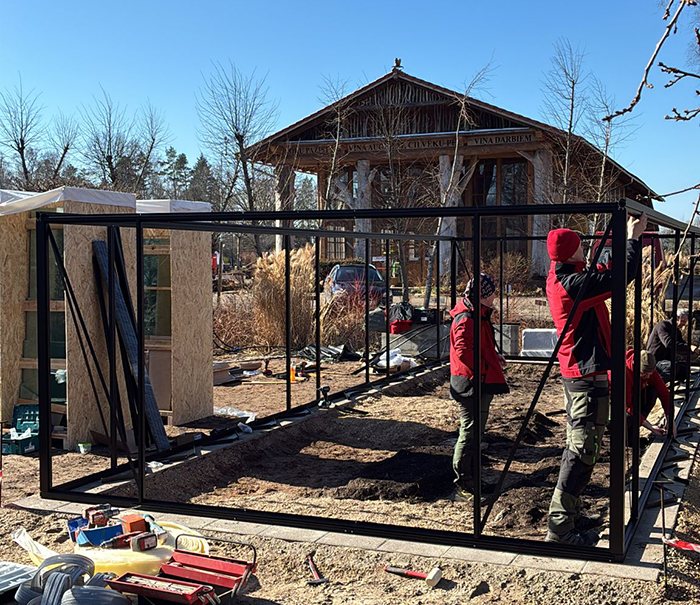

将图纸转移至安装地点

从固定基准线开始，而不是独立设置四个点。它可以是建筑对齐线、拉线轴线或精确测定的基线。以此垂直放出其他点。用不同颜色标示外部轮廓和基础轮廓。

开始前还应核查项目所在地的要求。目前尚未核实存在适用于中国大陆所有家用独立温室或凉棚的统一小型建筑面积豁免或边界距离。应先明确土地权属、住宅或农业用途、结构是否封闭、基础形式、是否连接既有建筑及具体地点，再向当地规划和自然资源、住房主管部门确认是否需要建设许可、备案或专项结构设计，并另行核查文物保护和小区管理限制。城市住宅装修规则并不是独立花园建筑的通用豁免依据。温室或凉棚建设许可可提供初步参考；实际以当前适用的当地要求为准。

核查不止四个角

对于长边或分段平面图，仅检查四个角不够。请核查中间轴线、门洞、凹进部位和连接点。测量两条对角线，并额外核查边长。只有在适当的几何条件下，相等对角线才可说明平面为直角；它不能代替对高度和水平度的检查。

还应核查坡度、最高点和标高差。即使水平轮廓正确，不平整地面仍可能导致安装问题。

场地紧凑时按原尺寸放样

拉线、标记喷漆或平放木条能直观显示空间需求。可试放梯子或纸箱至屋脊高度或檐口附近。打开花园门，并用手推车模拟路径。这样可发现小比例平面图中不明显的冲突。

靠墙及墙装温室图纸

对于靠墙温室，既有墙体在几何和结构上都很重要。除宽度和深度外，还需要连接高度、屋顶坡度、墙体型材位置，以及与窗户、管道、屋檐挑出和排水设施之间的余量。

应沿整个连接长度检查墙面。基座凸出、不平整抹灰或倾斜表面都可能妨碍型材贴合。墙体构造的适用性和承载能力必须针对项目评估。类似区分可参阅墙装凉棚还是独立凉棚。更多结构差异请参阅生物气候凉棚还是经典凉棚。

根据净尺寸规划内部空间

使用时应以净宽为准。不要从外部尺寸中一概扣除假定的型材厚度。应使用明确标示的内部尺寸，或确认关键间距。主通道、辅助通道、工作区、种植容器和门区应分别规划。

高秆作物并非处处需要屋脊高度。屋顶斜面下的可用高度向侧墙逐渐降低。通风窗、支撑和雨水槽不得被搁架遮挡。有关使用导向规划，可参阅温室种植生菜以及温度与空气湿度。但结构必须始终按照安装和维护要求保持可达。

按正确顺序使用资料

应尽早查阅本地显示的安装说明库。合理的工作顺序如下：

明确产品版本和订单范围。
阅读技术总图，确认外部轮廓和高度。
识别基础或底座图。
核查安装说明中的基座、门方向和连接细节。
将当前文件版本与随货资料核对。
在制作不可更改的构件前澄清未确认尺寸。

若两份文件彼此不一致，不要依据视觉上更合理的数值决定。请记录型号、文件标题、修订状态和受影响的尺寸位置，并联系联系我们。一般帮助可见于实用信息。

收货及安装前的检查

安装前，请核对型号名称、送货文件所列包裹数量及可识别的构件标识。仅按提供的说明打开或存放包裹。即使平面图准备正确，也可能送达或选定了不同版本或门配置。

型号和版本是否与订单一致？
门的位置是否符合已确认的方案？
基础是否完成、水平且尺寸已核查？
所有必要的通行区域是否可用？
连接细节和排水路径是否已澄清？
是否具备正确的安装说明？

有关组织事项，请参阅购买与配送以及如何订购。Bloomcabin 可配送至中国全部地区及岛屿；多数产品可享免费配送，具体产品条款仍须确认。温室购买与配送页面提供相关信息。

读图常见错误

将型号名称当作基础尺寸： 经过取整的尺寸标示不属于施工尺寸标注。
只读一个视图： 平面图和侧立面图回答的是不同问题。
混淆外部尺寸与内部尺寸： 会使通道或工作区域过窄。
忽略门的活动范围： 门扇开启时会与花坛、围栏或台阶发生冲突。
镜像规划： 误将透视图片视为具有约束力的门方向。
量取PDF： 缩放和打印比例会产生错误数值。
混用单位： 将毫米数值当作厘米或米。
只检查对角线： 标高、边长和中间点仍未受控。
忘记维护空间： 日后外部表面和排水系统将难以到达。

有关长期可达性的说明，请参阅铝制温室的维护。其他买家的经验可在温室评价中提供额外实用观点，但不能替代特定型号的图纸。

确认温室布局前的问题

是否已确定准确的型号和配置版本？
哪条线表示最大外部尺寸，哪条线表示基座？
檐口和屋脊从哪个标高测量？
净门洞位于何处，门如何移动？
结构在场地平面图中的朝向是否正确？
是否预留了安装、清洁和排水所需的外部间距？
是否记录了墙体凸出物、树木、管线和地形坡度？
分项尺寸、总尺寸和对角线是否一致？
基础方案是否已针对型号和场地确认？
施工前是否已核查当地规定？

常见问题

标示的温室尺寸是内部尺寸还是外部尺寸？

如未明确标示，不应作出假定。产品概览常列出标称或外部尺寸，而技术图纸还可能包含基座和内部尺寸。应以具体文件的尺寸箭头、基准线和图例为准。

我可以按照产品页的尺寸建造基础吗？

不可以，除非已与特定型号的基础图、基座图或安装图核对。产品页主要用于选择。在浇筑混凝土、砌筑或施工其他难以更改的构件前，请确认关键尺寸。

为什么标称尺寸与技术图纸不同？

标称尺寸便于归类型号系列，并可能经过取整；技术图纸则说明具体基准点。型材、基座和结构分格可能导致实际尺寸不同。

“非按比例”是什么意思？

图中长度不得用尺子或屏幕工具确定。只能使用已标注的尺寸数值。若缺少所需尺寸，必须询问确认。

怎样判断门位于哪一侧？

使用平面图并查找门符号、开启方向或构件标识。同时定义从哪一侧观察建筑。若版本可镜像或图示不清，应获得确认。

靠墙温室哪些尺寸重要？

除宽度和深度外，还应关注墙体连接高度、檐口位置、最高屋顶边缘、屋顶坡度、型材位置及与既有构件的距离。还必须检查墙面平整度和基层的结构适用性。

四周应预留多少额外空间？

没有适用于每个型号和场地的统一数值。所需空间取决于安装流程、清洁、开启的窗户、排水、通道和当地间距规定。请规划实际可用的作业与维护区域，并核查当地要求。

对角线相等能证明基础正确吗？

不能完全证明。相等对角线是检查矩形平面的重要方法，但必须同时核查边长、中间尺寸、水平度和标高。对于复杂形状，每个分区都应单独检查。

两项尺寸不一致时，以哪份文件为准？

不能仅按文件类型一概决定。请检查型号对应关系和修订状态，并请供应商确认适用数值。在问题澄清前，不应修改基础。

在哪里找到保修和维护信息？

相关条件见保修页面。维护说明也应单独遵守，因为尺寸图、安装说明和维护信息承担不同职责。

最终图纸检查

最后一次检查不应只在书桌前完成，也应在已放样的现场进行。核对型号、文件版本、外部轮廓、基座尺寸、高度、门、对角线和连接区域。随后检查使用情况：门能否完全开启？通道是否仍可通行？屋顶窗、雨水槽和外部表面是否可到达？

只有在产品资料、基础图、安装说明和放样中采用相同基准点，才能形成可靠的规划。

请在简单检查表中记录已确认的尺寸，并拍摄放样照片，以便追溯规划的是哪个版本。更多使用灵感可参阅 Bloomcabin 博客；但技术决策始终应以所选型号的资料为依据。
