Πώς να διαβάζετε σωστά τις διαστάσεις και τα τεχνικά σχέδια θερμοκηπίου

Ο οδηγός εξηγεί τη συστηματική ανάγνωση διαστασιολογημένων σχεδίων, κατόψεων, όψεων και οδηγιών συναρμολόγησης θερμοκηπίου, ώστε πριν από την παραγγελία και εγκατάσταση να ελέγχετε αξιόπιστα το περίγραμμα, το θεμέλιο, την πόρτα, τα ύψη, τον εσωτερικό χώρο και τις συνδέσεις.

Το σχέδιο θερμοκηπίου δεν είναι διακοσμητική εικόνα, αλλά συμπυκνωμένη τεχνική περιγραφή. Δείχνει τον χώρο που καταλαμβάνει η κατασκευή, τα σημεία ένωσης των στοιχείων και τις αποστάσεις για θεμέλιο, συναρμολόγηση και χρήση. Συχνά, τα λάθη δεν οφείλονται στην περίπλοκη γεωμετρία, αλλά στη σύγχυση ονομαστικών, εξωτερικών, θεμελιακών και καθαρών εσωτερικών διαστάσεων.

Γι’ αυτό μη βασίζεστε σε μία διάσταση. Διαβάζετε κάτοψη, όψεις, λεπτομέρειες και οδηγίες συναρμολόγησης ως ενιαίο σύνολο. Αν κάτι είναι ασαφές, ζητήστε γραπτή επιβεβαίωση της συγκεκριμένης διάστασης πριν κατασκευάσετε το θεμέλιο, ιδίως για μεγάλες ορανζερί, σχήματα Τ και μοντέλα συνδεδεμένα με υφιστάμενο τοίχο.

Πρώτα, αναγνωρίστε τον τύπο σχεδίου

Ο τύπος σχεδίου καθορίζει τι μπορείτε να διακρίνετε. Μια κάτοψη δείχνει το θερμοκήπιο από ψηλά. Βοηθά να ελέγξετε πλάτος, μήκος, θέση πόρτας, σχήμα κτιρίου και περίγραμμα θεμελίου. Μια εμπρόσθια, πλάγια ή πίσω όψη δείχνει ύψη, κλίσεις στέγης, γείσα, κορφιά και διαμόρφωση των επιφανειών τοίχου και στέγης. Μια τομή απεικονίζει νοητά το εσωτερικό και μπορεί να δείχνει καθαρά εσωτερικά ύψη ή συνδέσεις προφίλ.

Τα αναπτυγμένα σχέδια και τα βήματα συναρμολόγησης εξηγούν τη σειρά εξαρτημάτων, τα σημεία στερέωσης και τον προσανατολισμό. Οι λεπτομέρειες μεγεθύνουν συνδέσεις, όπως βάση, κατώφλι ή προφίλ τοίχου. Οι προοπτικές όψεις βοηθούν στον χωρικό προσανατολισμό, όχι όμως συνήθως στην ακριβή χάραξη.

Σε κάθε έγγραφο σημειώστε μοντέλο, παραλλαγή, έκδοση και απεικονιζόμενη όψη. Σε φαινομενικά συμμετρικές κατασκευές, βέλος βορρά ή δική σας ένδειξη της πλευράς κήπου αποτρέπει τη σύγχυση αριστεράς και δεξιάς.

Κατανόηση των βασικών διαστάσεων θερμοκηπίου

Συνολικό πλάτος και μήκος

Πλάτος και μήκος μπορεί να αναφέρονται στην εξωτερική ακμή προφίλ ή βάσης, στον άξονα φέροντος στοιχείου ή στην ακμή θεμελίου. Βέλη και βοηθητικές γραμμές ορίζουν τα σημεία. Αν οι γραμμές φτάνουν στις εξώτατες ακμές προφίλ, συνήθως δείχνουν εξωτερική διάσταση· αν καταλήγουν σε εσοχή, ίσως δείχνουν βάση ή έδραση.

Στα ορθογώνια μοντέλα, ο πολλαπλασιασμός δύο τιμών δεν ολοκληρώνει τον σχεδιασμό. Προεξοχές στέγης, υδρορροές, κίνηση πόρτας και πρόσβαση συναρμολόγησης μπορεί να βρίσκονται έξω από το δηλωμένο περίγραμμα. Για διαφορετικά σχήματα, δείτε την ενότητα Θερμοκήπια και χειμερινοί κήποι. Για πιο σύνθετες κατασκευές, δείτε επίσης τον οδηγό για Ορανζερί, μεγέθη και σχήματα.

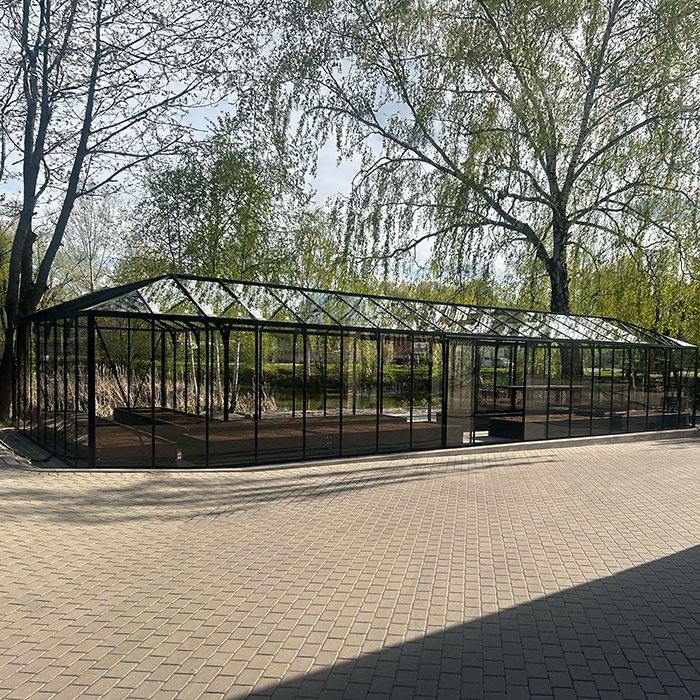

Ύψη γείσου, κορφιά και συνολικό ύψος

Το ύψος γείσου αφορά τη μετάβαση πλευρικού τοίχου και στέγης, ενώ το ύψος κορφιά το υψηλότερο σημείο κλασικής δίρριχτης στέγης. Το συνολικό ύψος μπορεί να περιλαμβάνει άλλα στοιχεία. Καθοριστικό είναι το σημειωμένο κάτω σημείο αναφοράς: άνω επιφάνεια έτοιμου θεμελίου, έδαφος, κάτω ακμή βάσης ή άλλο επίπεδο.

Τα ύψη αφορούν όχι μόνο το ελεύθερο ύψος, αλλά και αποστάσεις από κλαδιά, υδρορροές, προεξοχές τοίχων και στοιχεία οικοπέδου. Ανοιχτά παράθυρα οροφής μπορεί να εξέχουν από το κλειστό περίγραμμα, οπότε μην σχεδιάζετε μόνο βάσει της κλειστής όψης.

Διαστάσεις πόρτας

Στις πόρτες διακρίνετε άνοιγμα πλαισίου, καθαρό πλάτος διέλευσης και εξωτερική διάσταση του στοιχείου. Για καρότσια, πάγκους ή εξοπλισμό, μετρά το καθαρό άνοιγμα διέλευσης. Η εξωτερική διάσταση πλαισίου δεν δείχνει τον πραγματικά διαθέσιμο χώρο.

Ελέγξτε τρόπο ανοίγματος και χώρο κίνησης. Η ανοιγόμενη πόρτα χρειάζεται χώρο περιστροφής, η συρόμενη χώρο κατά μήκος της πρόσοψης. Εξετάστε επίσης κατώφλι και μελλοντική διαδρομή, συνδυάζοντας στο σχέδιο πόρτα, εξωτερική και εσωτερική πορεία και θεμέλιο.

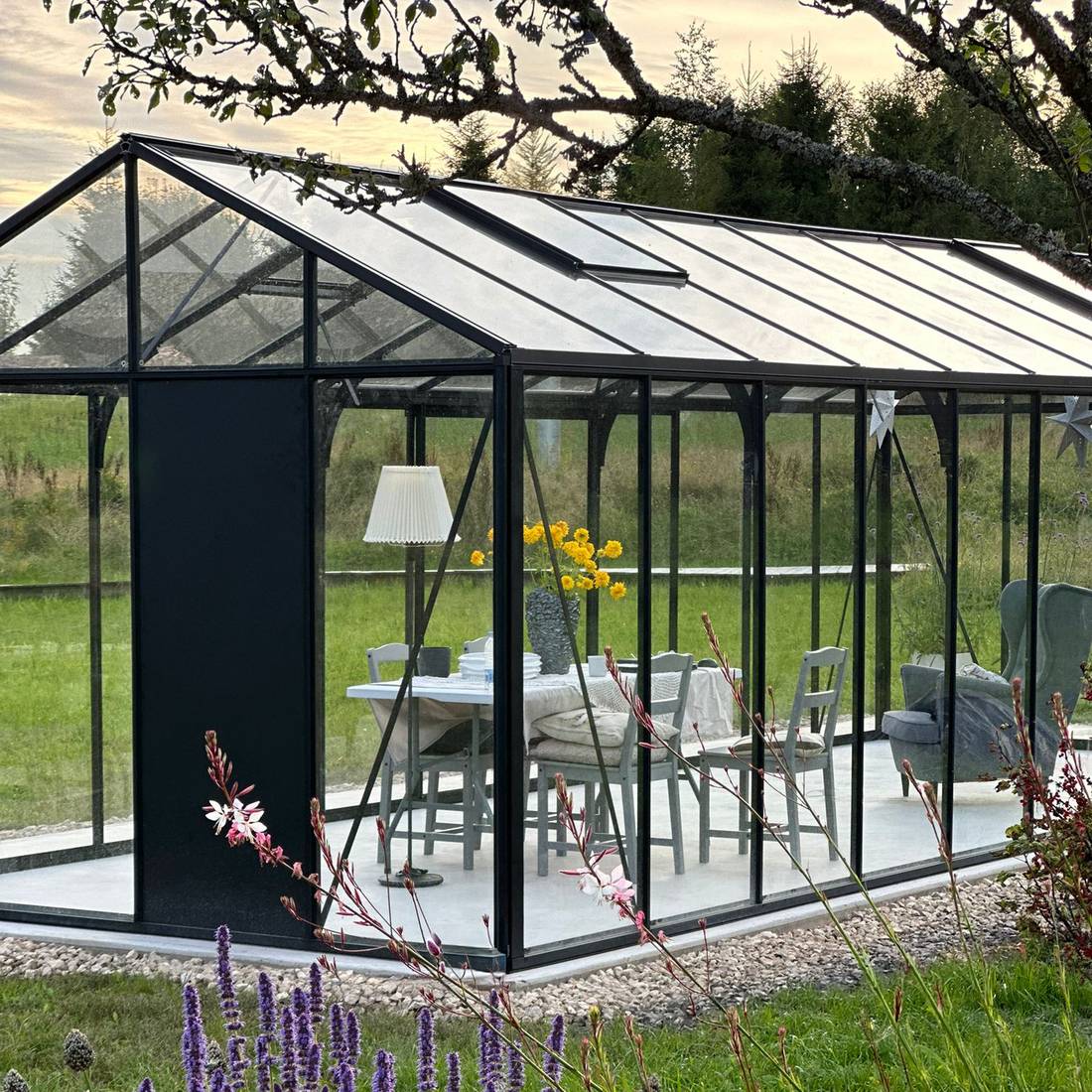

Διάταξη πλαισίων και διαχωρισμός υαλοπινάκων

Πολλά θερμοκήπια αλουμινίου έχουν επαναλαμβανόμενα πεδία. Οι αλυσίδες διαστάσεων μπορεί να δείχνουν αξονικό κάνναβο, πλάτη πάνελ ή συνολικό μήκος. Προσθέστε επιμέρους τιμές μόνο με ίδια σαφή σημεία αναφοράς: πλάτη προφίλ ή ακραία πεδία μπορεί να διαφοροποιούν το άθροισμα από την εξωτερική διάσταση.

Ο διαχωρισμός βοηθά στον σχεδιασμό εξαρτημάτων, αερισμού, ραφιών και φυτεύσεων, αλλά δεν είναι ελεύθερα επιλέξιμος κάνναβος. Για τις ιδιότητες κυψελωτών φύλλων, δείτε το πολυανθρακικό σε θερμοκήπια. Για κάθε μοντέλο δεσμευτικά παραμένουν τα δικά του τεχνικά έγγραφα.

Ανάγνωση των γραμμών διαστάσεων

Η τεχνική διαστασιολόγηση περιλαμβάνει τιμή, γραμμή διάστασης, βέλη ή όρια και βοηθητικές γραμμές προς τα μετρούμενα σημεία. Η συνολική διάσταση καλύπτει όλη την απόσταση, ενώ η αλυσίδα τη χωρίζει. Τιμές σε παρένθεση ή ειδικά σημειωμένες μπορεί να είναι μόνο πληροφοριακές. Ακολουθείτε το υπόμνημα του σχεδίου, όχι γενικές υποθέσεις.

Τα σύμβολα διαμέτρου, ακτίνας, γωνίας, κλίσης ή στάθμης έχουν διαφορετικές λειτουργίες. Μη συγχέετε κεντρικές γραμμές και κρυφές ακμές με πραγματικές εξωτερικές ακμές. Χωρίς υπόμνημα, διευκρινίστε κάθε ερμηνεία κρίσιμη για την κατασκευή.

Μην μετράτε ποτέ στην οθόνη ή στην εκτύπωση

Μη μετράτε PDF με χάρακα στην οθόνη: μεγέθυνση, μέγεθος οθόνης και προσαρμογή σελίδας αλλάζουν την εικόνα. Και η εκτύπωση μπορεί να έχει αυτόματα σμικρυνθεί, μεγεθυνθεί ή παραμορφωθεί. Ακόμη και με αναγραφόμενη κλίμακα, υπερισχύει η τυπωμένη διάσταση, εκτός αν ορίζεται διαφορετικά.

Αν αναγράφεται «χωρίς κλίμακα» ή αντίστοιχη συντομογραφία, χρησιμοποιήστε μόνο τις σημειωμένες διαστάσεις. Μην υπολογίζετε τιμή που λείπει μετρώντας το σχέδιο.

Ελέγχετε τις μονάδες σε κάθε έγγραφο

Ελέγξτε αν οι διαστάσεις είναι σε χιλιοστά, εκατοστά ή μέτρα. Τα τεχνικά σχέδια προϊόντων χρησιμοποιούν συχνά χιλιοστά, ενώ τα τοπογραφικά μέτρα. Οι ανάμεικτες μονάδες αυξάνουν τον κίνδυνο λάθους. Στους υπολογισμούς σημειώνετε πάντα μονάδες και μετατρέπετε στο τέλος.

Προσέξτε και το δεκαδικό διαχωριστικό. Ελέγχετε τις τιμές πριν τις εισαγάγετε σε λογισμικό ή φύλλα που χειρίζονται διαφορετικά κόμμα και τελεία.

Ονομαστική διάσταση, αποτύπωμα και ωφέλιμος χώρος

Η ονομασία μεγέθους ταξινομεί συχνά μοντέλα και δεν ταυτίζεται απαραίτητα με το ακριβές εξωτερικό αποτύπωμα. Η ονομαστική διάσταση δεν είναι αυτομάτως διάσταση θεμελίου. Το πραγματικό αποτύπωμα εγκατάστασης περιγράφει το απαιτούμενο περίγραμμα βάσης ή έδρασης. Ο ωφέλιμος εσωτερικός χώρος μειώνεται επιπλέον από προφίλ, αντηρίδες, πόρτες και εσωτερικό εξοπλισμό.

Τύπος διάστασης	Συνήθης χρήση	Έλεγχος πριν από την κατασκευή
Ονομαστική διάσταση	Σύγκριση και ταξινόμηση μοντέλων	Όχι απευθείας για κατασκευή θεμελίου
Μέγιστη εξωτερική διάσταση	Ανάγκη χώρου και αποστάσεις	Προσθέστε προεξοχές και ανοιχτά στοιχεία
Διάσταση βάσης ή έδρασης	Σχεδιασμός της φέρουσας βάσης	Έλεγχος ακμών αναφοράς και ορθογωνιότητας
Καθαρή εσωτερική διάσταση	Διάδρομοι, πάγκοι και χρήση	Υπολογισμός αντηρίδων και πόρτας

Παρόμοιοι όροι εμφανίζονται και σε άλλες υπαίθριες κατασκευές. Ο οδηγός μεγεθών για πέργκολες, ο οδηγός για θεμέλιο πέργκολας και η σελίδα προϊόντος της εξωτερικής σάουνας Elma S δείχνουν ότι μέγεθος προϊόντος, εξωτερικό περίγραμμα και επιφάνεια τοποθέτησης εξετάζονται χωριστά.

Ανάλυση σύνθετων κατόψεων σε επιμέρους ζώνες

Κατόψεις σχήματος Τ, ορανζερί και κατασκευές με προεκτάσεις ελέγχονται ευκολότερα αν χωριστούν σε ορθογώνια και ζώνες σύνδεσης. Σημειώστε πρώτα τον κύριο όγκο και κατόπιν κάθε εγκάρσια πτέρυγα, είσοδο και εσοχή. Καταγράψτε πλάτος, μήκος και θέση κάθε ζώνης ως προς τον κοινό άξονα.

1. Σημειώστε το συνολικό εξωτερικό περίγραμμα.
2. Χαράξτε κύριους άξονες και συμμετρίες.
3. Διαστασιολογήστε χωριστά τις επιμέρους επιφάνειες.
4. Μετρήστε και σημειώστε εσωτερικές και εξωτερικές γωνίες.
5. Αντιπαραβάλετε αλυσίδες διαστάσεων και συνολικό μέγεθος.
6. Προσθέστε ζώνη πόρτας και διαδρομή.

Μια κάτοψη μπορεί να έχει εύλογες επιμέρους διαστάσεις αλλά λάθος προσανατολισμό στο οικόπεδο. Ορίστε σαφή πλευρά αναφοράς, π.χ. «πλευρά σπιτιού» ή «πύλη κήπου». Ιδέες ιστορικού σχεδιασμού από το άρθρο για βικτωριανά θερμοκήπια εξετάζονται αφού ολοκληρωθεί αυτή η τεχνική οργάνωση.

Μεταφορά του σχεδίου στον χώρο εγκατάστασης

Ξεκινήστε από σταθερή γραμμή αναφοράς, όχι τέσσερα ανεξάρτητα σημεία. Μπορεί να είναι ευθυγραμμία κτιρίου, άξονας κορδονιού ή ακριβώς μετρημένη γραμμή βάσης. Μετρήστε κάθετα τα υπόλοιπα σημεία και σημειώστε με διαφορετικά χρώματα εξωτερικό περίγραμμα και θεμέλιο.

Πριν αρχίσετε, ελέγξτε το έργο. Στις ελεγχόμενες από την Κυπριακή Δημοκρατία περιοχές, η επίσημη διαδικασία, όπου εφαρμόζεται, προβλέπει πολεοδομική και έπειτα οικοδομική άδεια από τον οικείο Επαρχιακό Οργανισμό Αυτοδιοίκησης. Για άδειες θερμοκηπίου ή πέργκολας θα βρείτε αρχική καθοδήγηση· επιβεβαιώστε κατάταξη, απαιτήσεις και τυχόν εξαίρεση για το συγκεκριμένο έργο.

Πέρα από τις τέσσερις γωνίες

Σε μεγάλες πλευρές ή σύνθετες κατόψεις δεν αρκούν τέσσερις γωνίες. Ελέγξτε ενδιάμεσους άξονες, άνοιγμα πόρτας, εσοχές και συνδέσεις. Μετρήστε τις δύο διαγωνίους και τα μήκη πλευρών. Ίσες διαγώνιοι αποδεικνύουν ορθογωνιότητα μόνο υπό κατάλληλες γεωμετρικές συνθήκες και δεν αντικαθιστούν έλεγχο στάθμης και επιπεδότητας.

Ελέγξτε κλίσεις, υψηλά σημεία και διαφορές στάθμης. Ακόμη και σωστό οριζόντιο περίγραμμα μπορεί να προκαλέσει προβλήματα σε ανώμαλο έδαφος.

Σε περιορισμένο χώρο, χαράξτε το μοντέλο σε πλήρη κλίμακα

Σχοινί, σπρέι σήμανσης ή σανίδες στο έδαφος δείχνουν αμέσως τον απαιτούμενο χώρο. Τοποθετήστε δοκιμαστικά σκάλα ή κιβώτιο στο ύψος κορφιά ή κοντά στο γείσο. Ανοίξτε τις αυλόπορτες και δοκιμάστε τη διαδρομή με καρότσι, ώστε να εντοπίσετε συγκρούσεις που κρύβει η μικρή κάτοψη.

Σχέδια θερμοκηπίων προσάρτησης σε τοίχο

Σε θερμοκήπιο προσάρτησης, ο υφιστάμενος τοίχος έχει σημαντικό γεωμετρικό και κατασκευαστικό ρόλο. Απαιτούνται πλάτος, βάθος, ύψος σύνδεσης, κλίση στέγης, θέση προφίλ τοίχου και αποστάσεις από παράθυρα, σωλήνες, προεξοχές στέγης και απορροή.

Ελέγξτε όλο το μήκος σύνδεσης. Προεξοχές βάσης, ανώμαλος σοβάς ή κεκλιμένες επιφάνειες μπορεί να εμποδίζουν την επίπεδη εφαρμογή προφίλ. Η καταλληλότητα και φέρουσα ικανότητα του τοίχου απαιτούν αξιολόγηση για το έργο. Αντίστοιχη διάκριση εξηγεί η σύγκριση πέργκολας τοίχου ή ελεύθερης πέργκολας. Περισσότερες κατασκευαστικές διαφορές παρουσιάζει το άρθρο για βιοκλιματική ή κλασική πέργκολα.

Σχεδιασμός εσωτερικού με καθαρές διαστάσεις

Για τη χρήση μετρούν τα ελεύθερα πλάτη. Μην αφαιρείτε αυθαίρετα υποτιθέμενο πάχος προφίλ από την εξωτερική διάσταση. Χρησιμοποιήστε δηλωμένες εσωτερικές διαστάσεις ή επιβεβαιώστε κρίσιμες αποστάσεις. Σχεδιάστε χωριστά κύριο και δευτερεύοντες διαδρόμους, χώρους εργασίας, γλάστρες και πόρτα.

Τα ψηλά φυτά δεν χρειάζονται παντού ύψος κορφιά, καθώς κάτω από την κλίση το διαθέσιμο ύψος μειώνεται προς τον πλευρικό τοίχο. Ράφια δεν πρέπει να εμποδίζουν παράθυρα αερισμού, αντηρίδες ή υδρορροές. Για σχεδιασμό βάσει χρήσης, δείτε τα άρθρα για μαρούλι στο θερμοκήπιο και για θερμοκρασία και υγρασία. Η κατασκευή πρέπει πάντως να παραμένει προσβάσιμη σύμφωνα με τις οδηγίες συναρμολόγησης και συντήρησης.

Χρήση εγγράφων με τη σωστή σειρά

Ελέγξτε έγκαιρα τη βιβλιοθήκη οδηγιών συναρμολόγησης της σελίδας. Προτεινόμενη σειρά:

1. Επιβεβαιώστε παραλλαγή προϊόντος και περιεχόμενο παραγγελίας.
2. Διαβάστε το γενικό τεχνικό σχέδιο για περίγραμμα και ύψη.
3. Εντοπίστε σχέδιο θεμελίου ή βάσης.
4. Ελέγξτε βάση, φορά πόρτας και συνδέσεις στις οδηγίες συναρμολόγησης.
5. Συγκρίνετε την τρέχουσα έκδοση με τα παραδοθέντα έγγραφα.
6. Διευκρινίστε εκκρεμείς διαστάσεις πριν από μόνιμες κατασκευές.

Αν δύο έγγραφα διαφέρουν, μην επιλέγετε την οπτικά πιθανότερη τιμή. Καταγράψτε μοντέλο, τίτλο εγγράφου, έκδοση και σχετική θέση διάστασης και χρησιμοποιήστε τη σελίδα Επικοινωνία. Γενική βοήθεια θα βρείτε στις χρήσιμες πληροφορίες.

Έλεγχοι κατά την παραλαβή και πριν τη συναρμολόγηση

Πριν από τη συναρμολόγηση, αντιπαραβάλετε μοντέλο, αριθμό δεμάτων στα έγγραφα παράδοσης και ορατές σημάνσεις εξαρτημάτων. Ανοίγετε και αποθηκεύετε τα δέματα μόνο σύμφωνα με τις οδηγίες. Η κάτοψη μπορεί να είναι σωστή, αλλά η επιλεγμένη ή παραδοθείσα παραλλαγή ή θέση πόρτας διαφορετική.

• Συμφωνούν μοντέλο και παραλλαγή με την παραγγελία;
• Συμφωνεί η πόρτα με το εγκεκριμένο σχέδιο;
• Είναι το θεμέλιο έτοιμο, επίπεδο και διαστασιολογικά ελεγμένο;
• Υπάρχουν οι απαραίτητοι χώροι πρόσβασης;
• Έχουν διευκρινιστεί συνδέσεις και διαδρομές απορροής;
• Υπάρχει η κατάλληλη οδηγία συναρμολόγησης;

Οργανωτικές πληροφορίες θα βρείτε στις ενότητες Αγορές και παράδοση και Πώς να παραγγείλετε. Για παραδόσεις στην Κύπρο, δείτε τη σελίδα Αγορά θερμοκηπίου με παράδοση στην Κύπρο .

Συχνά λάθη κατά την ανάγνωση σχεδίων

• Χρήση μοντέλου ως διάστασης θεμελίου: Η στρογγυλοποιημένη ένδειξη μεγέθους δεν είναι διάσταση κατασκευής.
• Ανάγνωση μόνο μίας όψης: Κάτοψη και πλάγια όψη απαντούν διαφορετικά ερωτήματα.
• Σύγχυση εξωτερικής και εσωτερικής διάστασης: Διάδρομοι ή χώροι εργασίας γίνονται πολύ στενοί.
• Παράβλεψη κίνησης πόρτας: Το άνοιγμα συγκρούεται με παρτέρι, φράχτη ή σκαλοπάτι.
• Κατοπτρικός σχεδιασμός: Η προοπτική εικόνα θεωρείται λανθασμένα δεσμευτική για τη φορά της πόρτας.
• Μέτρηση στο PDF: Μεγέθυνση και κλίμακα εκτύπωσης δίνουν λάθος τιμές.
• Ανάμειξη μονάδων: Χιλιοστά εκλαμβάνονται ως εκατοστά ή μέτρα.
• Έλεγχος μόνο διαγωνίων: Μένουν ανεξέλεγκτα στάθμη, πλευρές και ενδιάμεσα σημεία.
• Παράλειψη χώρου συντήρησης: Εξωτερικές επιφάνειες και απορροή γίνονται απρόσιτες.

Οδηγίες για μακροχρόνια πρόσβαση θα βρείτε στη σελίδα Συντήρηση θερμοκηπίου αλουμινίου. Οι εμπειρίες αγοραστών στις Αξιολογήσεις θερμοκηπίων μπορούν να προσθέσουν πρακτικές οπτικές, όχι όμως να αντικαταστήσουν το σχέδιο του μοντέλου.

Ερωτήσεις πριν εγκριθεί η διάταξη θερμοκηπίου

• Έχει οριστεί το ακριβές μοντέλο και ο εξοπλισμός;
• Ποια γραμμή δείχνει τη μέγιστη εξωτερική διάσταση και ποια τη βάση;
• Από ποιο επίπεδο μετρώνται γείσο και κορφιάς;
• Πού είναι το καθαρό άνοιγμα και πώς κινείται η πόρτα;
• Έχει προσανατολιστεί σωστά η κατασκευή στο τοπογραφικό σχέδιο;
• Υπάρχει εξωτερικός χώρος για συναρμολόγηση, καθαρισμό και απορροή;
• Καταγράφηκαν προεξοχές, δέντρα, δίκτυα και κλίση εδάφους;
• Συμφωνούν επιμέρους και συνολικές διαστάσεις και διαγώνιοι;
• Επιβεβαιώθηκε το θεμέλιο για μοντέλο και χώρο;
• Ελέγχθηκαν οι τοπικές απαιτήσεις πριν την κατασκευή;

Συχνές ερωτήσεις

Οι διαστάσεις θερμοκηπίου είναι εσωτερικές ή εξωτερικές;

Χωρίς ρητή ένδειξη, μην υποθέτετε. Οι σελίδες προϊόντων αναφέρουν συχνά ονομαστικές ή εξωτερικές διαστάσεις, ενώ τα τεχνικά σχέδια μπορεί να περιλαμβάνουν βάση και εσωτερικές διαστάσεις. Καθοριστικά είναι τα βέλη, οι γραμμές αναφοράς και το υπόμνημα του εγγράφου.

Μπορώ να κατασκευάσω το θεμέλιο με βάση τις διαστάσεις στη σελίδα προϊόντος;

Όχι χωρίς αντιπαραβολή με το ειδικό σχέδιο θεμελίου, βάσης ή συναρμολόγησης του μοντέλου. Η σελίδα προϊόντος χρησιμεύει κυρίως στην επιλογή. Επιβεβαιώστε τις κρίσιμες διαστάσεις πριν από σκυρόδεμα, τοιχοποιία ή άλλα δύσκολα μεταβαλλόμενα στοιχεία.

Γιατί διαφέρει το ονομαστικό μέγεθος από το τεχνικό σχέδιο;

Τα ονομαστικά μεγέθη ταξινομούν μια σειρά και μπορεί να είναι στρογγυλοποιημένα. Το τεχνικό σχέδιο ορίζει συγκεκριμένα σημεία αναφοράς. Προφίλ, βάση και κατασκευαστικές διαιρέσεις μπορεί να δίνουν διαφορετικές πραγματικές διαστάσεις.

Τι σημαίνει «χωρίς κλίμακα»;

Μην προσδιορίζετε το σχεδιασμένο μήκος με χάρακα ή εργαλείο οθόνης. Χρησιμοποιείτε μόνο τις αναγραφόμενες διαστάσεις και ζητήστε όποια αναγκαία τιμή λείπει.

Πώς καταλαβαίνω σε ποια πλευρά βρίσκεται η πόρτα;

Στην κάτοψη εντοπίστε σύμβολο πόρτας, φορά ανοίγματος ή σήμανση εξαρτήματος και ορίστε την πλευρά θέασης του κτιρίου. Αν η παραλλαγή κατοπτρίζεται ή η απεικόνιση είναι ασαφής, ζητήστε επιβεβαίωση.

Ποιες διαστάσεις είναι σημαντικές σε θερμοκήπιο προσάρτησης σε τοίχο;

Χρειάζονται πλάτος, βάθος, ύψος σύνδεσης στον τοίχο, θέση γείσου, υψηλότερη ακμή και κλίση στέγης, θέση προφίλ και αποστάσεις από υφιστάμενα στοιχεία. Ελέγξτε επίσης επιπεδότητα και κατασκευαστική καταλληλότητα του τοίχου.

Πόσο επιπλέον χώρο πρέπει να αφήσω γύρω από το θερμοκήπιο;

Δεν υπάρχει ενιαία τιμή για κάθε μοντέλο και οικόπεδο. Ο χώρος εξαρτάται από συναρμολόγηση, καθαρισμό, ανοιχτά παράθυρα, απορροή, διαδρομές και τυχόν απαιτήσεις αποστάσεων του έργου. Προβλέψτε πρακτικό χώρο εργασίας και συντήρησης και ελέγξτε τις τοπικές απαιτήσεις.

Αποδεικνύουν οι ίσες διαγώνιοι ότι το θεμέλιο είναι σωστό;

Όχι πλήρως. Οι ίσες διαγώνιοι είναι σημαντικός έλεγχος ορθογώνιας κάτοψης, αλλά εξετάζονται μαζί με μήκη πλευρών, ενδιάμεσες διαστάσεις, επιπεδότητα και στάθμη. Σε σύνθετα σχήματα, ελέγξτε χωριστά κάθε ζώνη.

Ποιο έγγραφο ισχύει αν δύο διαστάσεις διαφέρουν;

Δεν αρκεί ο τύπος εγγράφου. Ελέγξτε αντιστοίχιση μοντέλου και έκδοση και ζητήστε από τον προμηθευτή επιβεβαίωση της σωστής τιμής. Μην αλλάξετε το θεμέλιο πριν διευκρινιστεί η διαφορά.

Πού βρίσκω πληροφορίες για εγγύηση και συντήρηση;

Οι όροι αναφέρονται στην ενότητα Εγγύηση. Ακολουθείτε χωριστά τις οδηγίες συντήρησης: σχέδιο διαστάσεων, οδηγίες συναρμολόγησης και πληροφορίες συντήρησης έχουν διαφορετικούς σκοπούς.

Τελικός έλεγχος σχεδίου

Κάντε τον τελικό έλεγχο και στον χαραγμένο χώρο, όχι μόνο στο γραφείο. Συγκρίνετε μοντέλο, έκδοση εγγράφων, εξωτερικό περίγραμμα, βάση, ύψη, πόρτα, διαγωνίους και συνδέσεις. Έπειτα ελέγξτε τη χρήση: ανοίγει πλήρως η πόρτα, παραμένουν ελεύθεροι οι διάδρομοι και είναι προσβάσιμα παράθυρα οροφής, υδρορροές και εξωτερικές επιφάνειες;

Αξιόπιστος σχεδιασμός απαιτεί κοινά σημεία αναφοράς σε έγγραφα προϊόντος, σχέδιο θεμελίου, οδηγίες συναρμολόγησης και χάραξη.

Καταγράψτε τις εγκεκριμένες διαστάσεις σε μια απλή λίστα ελέγχου και φωτογραφίστε τη χάραξη. Έτσι μπορείτε να επιβεβαιώσετε ποια παραλλαγή σχεδιάστηκε. Περισσότερες ιδέες χρήσης θα βρείτε στο ιστολόγιο Bloomcabin· οι τεχνικές αποφάσεις, όμως, πρέπει πάντα να βασίζονται στα έγγραφα του επιλεγμένου μοντέλου.
