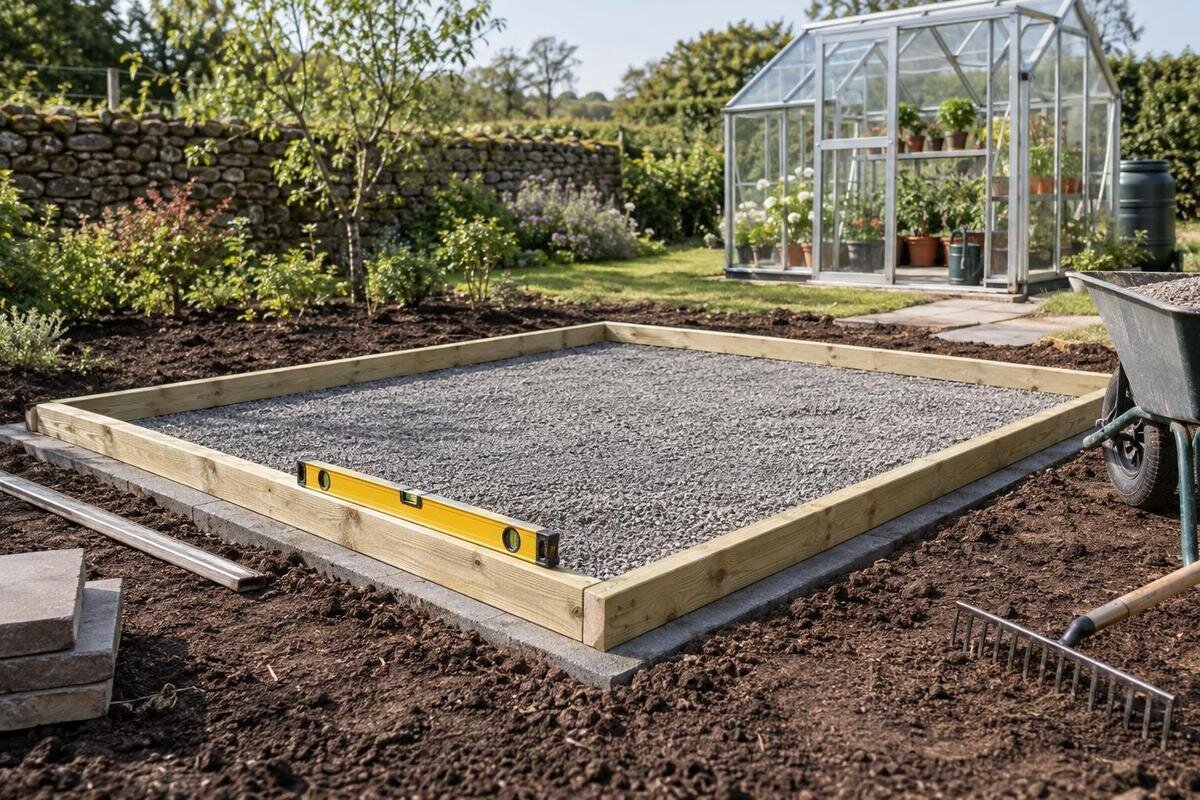

Warum ein Gewächshausfundament rechtwinklig und eben sein muss
Gewächshausfundament
Ein Gewächshausfundament kann von oben betrachtet rechte Winkel haben und trotzdem schief liegen. Ebenso kann es waagerecht sein, obwohl die Ecken keinen rechteckigen Grundriss bilden. Beides beeinflusst, ob der Rahmen passend aufgesetzt werden kann. Vor dem Aufbau lohnt deshalb eine Prüfung der maßgeblichen Seiten, beider Diagonalen und der Höhen an den vorgesehenen Auflagern – anhand der Zeichnung des konkreten Modells, nicht nach einer pauschalen Maßvorgabe.
Rechtwinkligkeit, Ebenheit und Waagerechte prüfen
„Rechtwinklig“ beschreibt den Grundriss von oben: Bei einer rechteckig geplanten Aufstellfläche treffen die Seiten an den vorgesehenen Ecken im rechten Winkel aufeinander. Das bedeutet nicht, dass Länge und Breite gleich sein müssen; auch ein langes Rechteck kann rechtwinklig sein. „Eben“ bedeutet dagegen, dass die maßgeblichen Auflagepunkte in einer gemeinsamen Ebene liegen. Ob diese Ebene waagerecht ist, muss gesondert geprüft werden. Die Rahmenteile sollen auf den dafür vorgesehenen Auflagern liegen, ohne durch deren Anordnung geneigt oder verwunden zu werden. Ein waagerechtes Fundament mit schiefem Grundriss erfüllt daher nicht alle Anforderungen. Umgekehrt kann ein exakt rechteckiger Umriss auf einer geneigten Fläche liegen. Aus einem passenden Grundriss lässt sich die richtige Höhenlage ebenso wenig ableiten wie aus einer waagerechten Fläche die Rechtwinkligkeit.
Im Alltag werden „eben“ und „waagerecht“ oft gleichgesetzt. Fachlich ist eine Fläche eben, wenn ihre Punkte in einer Ebene liegen; diese Ebene kann trotzdem geneigt sein. Für den Gewächshausaufbau zählt deshalb nicht nur, ob die Oberfläche glatt oder frei von sichtbaren Kanten ist. Entscheidend ist auch, ob die vorgesehenen Auflager die vom Hersteller verlangte Höhenlage einhalten. Eine einzelne Erhebung kann den Rahmen ebenso beeinträchtigen wie ein gleichmäßiges Gefälle. Falls die Zeichnung unterschiedliche Höhen oder eine besondere Anordnung zeigt, sollten Sie diese nicht eigenmächtig begradigen, sondern vorab mit dem Hersteller oder Montagebetrieb klären.
Die Modellzeichnung legt die Bezugspunkte fest
Die Sollgeometrie ergibt sich aus der technischen Zeichnung für das ausgewählte Gewächshaus, nicht aus einer allgemeinen Faustregel. Eine Produktseite, etwa für Aluminium-Gewächshäuser der Limited Edition mit integriertem Lager, benennt ein Modell, ersetzt aber nicht dessen Fundament- und Montagezeichnung. Auch die angegebene Grundfläche reicht nicht aus, um daraus die genaue Lage der Auflager abzuleiten. Verwenden Sie die Unterlagen für die tatsächlich gewählte Ausführung und achten Sie auf mögliche Varianten. Wenn Sie noch vor dem Kauf planen, bitten Sie darum, die passende Zeichnung rechtzeitig zu erhalten, damit Absteckung und Fundament nicht auf einer Schätzung beruhen.
Lesen Sie in der Zeichnung nach, welche Linien und Maße als Bezug dienen: etwa eine ausdrücklich markierte Rahmenkante, Fundamentkante oder Achse. Übernehmen Sie nicht automatisch Außenmaße des Gewächshauses als Fundamentmaße. Prüfen Sie außerdem, wo die Ecken, Auflager und gegebenenfalls Befestigungspunkte liegen und welche Seite für den Eingang vorgesehen ist. Ordnen Sie jedem geplanten Messwert die entsprechende Maßangabe in der Zeichnung zu. Wenn beispielsweise eine Rahmenkante als Bezug angegeben ist, muss erkennbar bleiben, wo diese später auf dem Fundament liegt. Eine gut sichtbare Fundamentkante ist nicht automatisch der richtige Messbezug. Sind Bezugspunkte nicht eindeutig beschriftet, lassen Sie sie erklären, bevor Sie die Fläche abstecken oder herstellen lassen. Bewahren Sie auch die verwendete Zeichnung mit Versionsstand auf. So bleibt nachvollziehbar, nach welchen Vorgaben Sie gemessen haben. Damit vermeiden Sie, dass verschiedene Beteiligte zwar denselben Zahlenwert nennen, dabei aber unterschiedliche Kanten oder Achsen meinen.
Seitenmaße und beide Diagonalen messen
Bei einem rechteckigen Aufstellbereich markieren Sie zunächst die vier in der Zeichnung vorgesehenen Eckpunkte und bezeichnen sie in Umlaufrichtung mit A, B, C und D. Tragen Sie diese Bezeichnungen auch in eine Skizze oder Kopie der Zeichnung ein. So bleibt eindeutig, welcher Punkt bei einer späteren Rückfrage gemeint ist. Vergleichen Sie die Seitenmaße A–B, B–C, C–D und D–A mit den Sollmaßen. Messen Sie anschließend die Diagonalen A–C und B–D jeweils zwischen den festgelegten Eckpunkten. Verwenden Sie für beide Diagonalen dieselbe Art von Bezugspunkt und führen Sie das Maßband gerade zwischen den Punkten. Eine Messung von einer Außenkante und eine zweite von einer Innenkante ist kein verlässlicher Vergleich. Notieren Sie zu jedem Wert die zugehörige Strecke und die Maßeinheit. Eine bloße Liste mit sechs Zahlen lässt später nicht sicher erkennen, welche Seiten und Diagonalen tatsächlich gemessen wurden.
Notieren Sie die Werte, statt sie nur aus dem Gedächtnis zu vergleichen, und wiederholen Sie eine Messung, wenn das Band verrutscht, durchhängt oder an einem Hindernis entlangläuft. Die Produktseite für das Bloomcabin Prestige Gewächshaus kann Ihnen bei der eindeutigen Modellbezeichnung helfen; die tatsächlichen Messpunkte entnehmen Sie dennoch der technischen Zeichnung. Stimmen die Diagonalen nicht überein, prüfen Sie zuerst, ob Sie wirklich dieselben Eckpunkte verwendet haben. Behandeln Sie den Vergleich nicht als pauschalen Pass-oder-nicht-bestanden-Test: Eine Abweichung muss mit den Seitenmaßen, der Messgenauigkeit und der Vorgabe für das konkrete Modell beurteilt werden.
Gleiche Diagonalen sind kein vollständiger Nachweis
Bei einem rechteckigen Grundriss sind gleich lange Diagonalen zu erwarten. Daraus folgt aber nicht automatisch, dass jede beliebige Fläche mit zwei gleichen Diagonalen rechtwinklig ist: Auch andere Viereckformen können diesen Vergleich bestehen. Deshalb gehören Seitenlängen und die Lage der Ecken zur Prüfung dazu. Stimmen die Seiten nicht mit dem Plan überein, kann ein zufällig passendes Diagonalmaß die Abweichung nicht ausräumen. Ebenso wenig sollten Sie die Ecke nur nach Augenmaß beurteilen. Die Zeichnung ist der Maßstab dafür, welche Form und welche Maße das Fundament haben soll.
Nicht jedes Gewächshaus hat einen einfachen rechteckigen Umriss. Bei einer abweichenden Grundform sind daher nicht zwei selbst ausgewählte Diagonalen maßgeblich, sondern die in der Zeichnung ausgewiesenen Kanten, Winkel und Bezugspunkte. Wenn Sie sich für die geräumige Bloomcabin Orangerie interessieren, benötigen Sie für die Fundamentplanung ebenfalls die Zeichnung der gewählten Ausführung; ein Flächenwert ersetzt sie nicht. Markieren Sie alle relevanten Punkte so, wie sie in den technischen Unterlagen bezeichnet sind. Unterscheiden Sie dabei zwischen dem gesamten Umriss und einzelnen Bereichen, für die bestimmte Maße angegeben werden. Ein passender Messwert in einem Teilbereich sagt noch nichts darüber aus, ob die übrigen Ecken richtig liegen. Wenn Sie nicht sicher sind, welche Maße miteinander verglichen werden sollen, fragen Sie vor dem Bau nach. Übertragen Sie eine rechteckige Prüfmethode nicht allein deshalb auf eine andere Grundform, weil sich dort ebenfalls zwei lange Strecken messen lassen.
Höhenlage der Auflager prüfen
Für die Höhenprüfung reicht es nicht, nur eine Ecke oder eine einzelne Seite zu kontrollieren. Vergleichen Sie die vorgesehenen Auflager an allen vier Ecken sowie an den weiteren Stellen, an denen die Zeichnung eine Unterstützung oder Verbindung vorsieht. Ein geeignetes Nivelliergerät kann Höhen von einem gemeinsamen Bezugspunkt aus erfassen; eine Wasserwaage zeigt dagegen vor allem, ob ein Abschnitt lokal waagerecht liegt. Bei langen Seiten sollte eine kurze Wasserwaage deshalb nicht als alleiniger Nachweis für die gesamte Fläche dienen. Prüfen Sie die Lage in beiden Richtungen und beachten Sie auch Übergänge zwischen einzelnen Fundamentteilen.
Halten Sie die Messpunkte und die abgelesenen Höhen fest. So lässt sich unterscheiden, ob eine Seite insgesamt geneigt ist oder ob einzelne Auflager herausragen beziehungsweise tiefer liegen. Auch beim klassischen Aluminiumgewächshaus von Bloomcabin benötigen Sie dafür die zugehörige Modellzeichnung; aus der Produktbezeichnung allein folgen keine Höhenmaße. Ordnen Sie die Höhenwerte denselben markierten Punkten zu, die Sie für die Prüfung des Grundrisses verwenden, soweit die Zeichnung dies vorsieht. Zusätzliche Auflager erhalten eigene eindeutige Bezeichnungen. Damit bleibt erkennbar, ob ein auffälliger Wert zu einer Ecke oder zu einer Stelle zwischen den Ecken gehört. Vergleichen Sie Ihre Werte mit den projektspezifischen Anforderungen und legen Sie keine eigene Toleranz fest. Wird in der Zeichnung eine besondere Auflageranordnung dargestellt, sollte diese nicht ohne Abstimmung durch eine vermeintlich einfachere, durchgehend gleich hohe Fläche ersetzt werden.
Verzerrungen erschweren die Rahmenmontage
Passt der Grundriss nicht zur vorgesehenen Geometrie, können Rahmenteile an den Ecken schief zueinander stehen. Dann treffen Verbindungspunkte möglicherweise nicht sauber aufeinander, Bohrungen lassen sich schwer ausrichten oder Bauteile müssen beim Verschrauben unter Spannung gehalten werden. Das erschwert die Montage und kann dazu führen, dass der Rahmen seine vorgesehene Form nicht erreicht. Mehr Kraft beim Festziehen ist keine verlässliche Korrektur für ein falsch abgestecktes Fundament. Der Rahmen sollte nicht als Werkzeug benutzt werden, um fehlende Rechtwinkligkeit nachträglich herzustellen. Wichtig ist dabei die Unterscheidung zwischen einer unpassenden Verbindung und einer abweichenden Fundamentgeometrie: Ein einzelner schwer zusammenzufügender Anschluss zeigt noch nicht, wo die Ursache liegt. Stimmen jedoch die gemessenen Seiten oder Diagonalen nicht mit den Vorgaben überein, sollte diese Abweichung zuerst geklärt werden. Andernfalls wird möglicherweise an einem Rahmenteil nachgebessert, obwohl die Ursache in der Anordnung der Auflager liegt.
Höhenunterschiede können den Rahmen zusätzlich verwinden. Je nach Bauart kann das die Ausrichtung von Türen oder anderen beweglichen Teilen erschweren und zu ungleichmäßigen Fugen oder belasteten Anschlüssen führen. Solche Folgen treten nicht bei jedem Modell in gleicher Weise auf; sie hängen von Konstruktion und Ausmaß der Abweichung ab. Trotzdem ist eine nachträgliche Einstellung an einzelnen Bauteilen kein Ersatz für passende Auflager. Auch bei einem Bloomcabin Aluminium-Wandgewächshaus sollten die Anschlüsse und die vorgesehene Auflage aus der zugehörigen Zeichnung abgeleitet werden, nicht aus einer improvisierten Anpassung vor Ort.
Messprotokoll mit dem Montagebetrieb abstimmen
Ein hypothetisches Prüfbeispiel zeigt, wie sich die Abstimmung mit dem Montagebetrieb vorbereiten lässt: Zunächst wird anhand der aktuellen Modellzeichnung geklärt, welche Punkte als Ecken gelten und nach welcher Vorgabe die Messwerte beurteilt werden. Sie markieren A bis D, notieren die Seitenmaße und tragen beide Diagonalen ein. Angenommen, die Messung ergibt A–C: 4,86 m und B–D: 4,90 m. Das sind frei gewählte Beispielwerte, keine Fundamentmaße, keine Herstellertoleranz und kein Urteil über die Abnahme. Aus dem Zahlenpaar allein folgt deshalb weder eine Freigabe noch eine bestimmte Korrektur. Der Montagebetrieb muss die Werte den vorgesehenen Messpunkten und Sollmaßen zuordnen können. Notieren Sie auch die genaue Modellvariante, etwa ein Aluminium-Gewächshaus der Limited Edition, damit nicht versehentlich eine andere Zeichnung herangezogen wird. Erst diese Zuordnung macht aus zwei Zahlen eine nachvollziehbare Grundlage für die Rückfrage.
Ergänzen Sie das Protokoll um die Höhenmessungen an den vorgesehenen Auflagern und vermerken Sie, welches Messgerät Sie verwendet haben. Fotos sollten die Messpunkte und den Verlauf des Maßbands erkennen lassen; ein Bild der gesamten Baustelle allein belegt keine Diagonalen. Schicken Sie die Werte möglichst vor dem Montagetermin und bitten Sie um eine klare Rückmeldung, ob sie mit den Vorgaben vereinbar sind oder welche Prüfung noch fehlt. Ein abgestimmtes Vorgehen bedeutet, dass Messpunkte und Beurteilungsmaßstab vor der Montage geklärt sind. Es ist keine pauschale Freigabe für andere Modelle oder Fundamentformen.
Abweichungen vor der Montage klären
Wenn ein Messwert abweicht, wiederholen Sie die Messung zunächst mit denselben markierten Punkten. Prüfen Sie, ob Sie das zugehörige Sollmaß in der Zeichnung richtig zugeordnet haben und ob sich Markierungen oder Messband verschoben haben. Bei Höhenwerten muss außerdem klar sein, dass alle Messungen denselben Höhenbezug verwenden. Unterscheiden Sie im Protokoll zwischen dem zuerst abgelesenen Wert und der Kontrollmessung, statt einen Wert kommentarlos zu überschreiben. Bleibt die Abweichung bestehen, leiten Sie die Werte und Fotos an den Montagebetrieb oder den für die Arbeiten zuständigen Fachbetrieb weiter. Bei einem T-Modell-Gewächshaus gelten ebenso die in der jeweiligen Zeichnung ausgewiesenen Bezugspunkte; ein grob geschätzter Umriss genügt nicht, um die Abweichung einzuordnen.
Ändern Sie das Fundament nicht eigenmächtig, indem Sie Rahmenlöcher erweitern, Befestigungspunkte versetzen oder Bauteile beim Aufbau mit Kraft in Position ziehen. Auch zusätzliche Unterlagen oder improvisierte Ausgleichsstücke können die vorgesehene Auflage verändern. Welche Korrektur infrage kommt, hängt von der Fundamentart und der Situation vor Ort ab; dafür gibt es keine allgemeine Reparaturanleitung. Lassen Sie sich konkret sagen, wer die Abweichung beurteilt und welche Arbeit freigegeben ist. Wenn die Fläche noch nicht fertiggestellt ist, kann der zuständige Fachbetrieb die geplante Korrektur vor der Montage prüfen. Bei einer bereits fertigen Fläche sollte die Ursache ebenfalls zuerst fachlich geklärt werden.
Fundamentform und Wasserführung getrennt betrachten
Ob die Auflager aus Beton, Pflaster oder einem anderen für das Modell vorgesehenen System bestehen, ändert nichts daran, dass ihre Lage zur Zeichnung passen muss. Die jeweiligen Konstruktionen können unterschiedliche Auflage- und Befestigungspunkte haben; Maße eines Systems lassen sich daher nicht einfach auf ein anderes übertragen. Auch bei der Planung eines pyramidenförmigen Gewächshauses Bloomcabin Oasis ist die Zeichnung der gewählten Ausführung maßgeblich. Aus der Produktbezeichnung allein lässt sich nicht ableiten, welche Fundamentkanten oder Messstrecken als Bezug dienen. Halten Sie deshalb getrennt fest, welches Gewächshaus und welche Fundamentausführung geplant sind. Wird während der Vorbereitung das Fundamentsystem geändert, muss auch die Zuordnung der Messpunkte dazu passen. Ein für die vorherige Ausführung erstelltes Protokoll beschreibt nicht automatisch die neue Planung. Welche Ausführung geeignet ist und wie sie hergestellt wird, sollte ein qualifizierter Fachbetrieb für das konkrete Projekt beurteilen.
Die Entwässerung der Fläche rund um das Gewächshaus ist eine eigene Planungsfrage. Eine angrenzende Oberfläche kann so gestaltet werden, dass Wasser abgeleitet wird, während die tragenden Auflager weiterhin den Vorgaben für das Gewächshaus entsprechen. Neigen Sie die Auflagefläche nicht eigenmächtig, um ein Gefälle für Regenwasser zu schaffen, sofern die technische Zeichnung das nicht ausdrücklich vorsieht. Bei einem geneigten Grundstück muss der Fachbetrieb klären, wie die vorgesehene Grundform und Höhenlage umgesetzt werden. Eine pauschale Lösung für Hanglagen oder eine bestimmte Fundamentart lässt sich aus der Diagonalenprüfung allein nicht ableiten.
Den endgültigen Zustand dokumentieren und übergeben
Nach einer abgestimmten Korrektur sollte das Messprotokoll den Zustand beschreiben, auf dem tatsächlich montiert werden soll. Kennzeichnen Sie frühere Werte als überholt und tragen Sie die Ergebnisse der erneuten Prüfung mit Datum ein. Lassen Sie die alten Einträge nachvollziehbar, statt sie mit den neuen Messungen zu vermischen. Wurde eine Eckmarkierung verändert, muss auch ihre Lage in der zugehörigen Skizze eindeutig sein. Geben Sie dem Montagebetrieb die verwendete Modellzeichnung mit Versionsstand sowie die aktuellen Seitenmaße, Diagonalen und Höhenwerte weiter. Schreiben Sie dazu, wo genau Sie gemessen haben und welches Messgerät zum Einsatz kam. Fotos sollten ebenfalls dem endgültig gemessenen Zustand zugeordnet sein; Aufnahmen vor einer Korrektur dürfen nicht wie aktuelle Nachweise erscheinen. Wenn mehrere Personen an den Vorarbeiten beteiligt waren, hilft eine klar bezeichnete Endfassung des Protokolls dabei, Rückfragen nicht anhand verschiedener Zwischenstände zu beantworten. So bleibt nachvollziehbar, welche Angaben für die anstehende Montage gelten.
Die abschließende Rückmeldung sollte erkennen lassen, welche Messungen beurteilt wurden und ob noch Fragen offen sind. Rechtwinkligkeit und Höhenlage sind unterschiedliche Ergebnisse und sollten nicht zu einem einzigen Urteil wie „eben genug“ zusammengefasst werden. Ist beispielsweise nur die Zuordnung eines Höhenwerts unklar, benennen Sie diesen Punkt ausdrücklich, statt das gesamte Fundament pauschal als fertig zu melden. Halten Sie ebenso fest, wenn der Betrieb eine Kontrollmessung oder eine Korrektur verlangt hat und ob diese bereits erfolgt ist. Eine Rückmeldung zu einem früheren Messstand beschreibt nicht ohne Weiteres den später veränderten Zustand. Entscheidend ist deshalb, dass Zeichnung, Messwerte und Rückmeldung zusammenpassen. Erst wenn Sollwerte und verbleibende Abweichungen verständlich zugeordnet sind, lässt sich fundiert über den nächsten Montageschritt entscheiden. Damit endet die Vorbereitung nicht mit einer allgemeinen Einschätzung, sondern mit einem nachvollziehbaren Bild der Grundform und der Auflager, auf denen der Rahmen stehen soll.
Häufige Fragen
Reichen gleiche Diagonalen als Nachweis für einen rechten Winkel?
Nein. Bei einem rechteckigen Grundriss sollten die Diagonalen übereinstimmen, doch gleiche Diagonalen allein beweisen nicht, dass die Fläche dem vorgesehenen Rechteck entspricht. Prüfen Sie zusätzlich Seitenmaße und Bezugspunkte anhand der Modellzeichnung.
Kann ein Fundament rechtwinklig, aber nicht eben sein?
Ja. Die Eckpunkte können von oben betrachtet einen rechteckigen Grundriss bilden, während die Auflagefläche geneigt ist oder Höhenunterschiede aufweist. Rechtwinkligkeit und Höhenlage sind getrennte Prüfungen.
Wie groß darf der Unterschied zwischen den Diagonalen sein?
Eine allgemeingültige Toleranz lässt sich nicht angeben. Maßgeblich sind die Vorgaben für das konkrete Gewächshaus und die Messpunkte. Fragen Sie beim Hersteller oder Montagebetrieb nach, bevor Sie eine Abweichung selbst als unbedenklich einstufen.
Lässt sich ein schiefes Fundament bei der Montage ausgleichen?
Verlassen Sie sich nicht darauf, dass sich der Rahmen beim Verschrauben zurechtziehen lässt. Das kann Bauteile verspannen. Lassen Sie die Abweichung prüfen und stimmen Sie eine geeignete Korrektur mit dem Montagebetrieb oder einem qualifizierten Fachbetrieb ab.
Muss auch die Fläche rund um das Gewächshaus waagerecht sein?
Nicht zwingend. Entscheidend ist die vorgesehene Auflagefläche des Gewächshauses. Die Entwässerung der angrenzenden Fläche sollte davon getrennt geplant werden; neigen Sie die tragenden Auflager nicht ohne entsprechende Vorgabe.
Ein passendes Fundament erfüllt zwei unabhängige Anforderungen: Es folgt der vorgesehenen Geometrie im Grundriss und bietet Auflager in der geforderten Höhenlage. Seitenmaße, Diagonalen und Nivellierwerte sollten deshalb gemeinsam mit der Modellzeichnung geprüft werden. Wenn etwas nicht übereinstimmt, klären Sie die Abweichung vor dem Aufbau mit dem Montagebetrieb oder einem qualifizierten Fachbetrieb. So muss der Rahmen nicht beim Montieren eine Form ausgleichen, die das Fundament bereits vorgeben sollte.
