전동 페르골라 전기 준비: 루버, 제어 및 조명

전동 페르골라는 현장 전체 계획의 일부로 전기 설계를 해야 합니다. 이 안내서는 배선 전에 필요한 정보, 전원 및 제어 배선의 조정 방법, 조명·시운전·향후 확장 시 고려할 사항을 설명합니다.

전동 페르골라에서는 구조체, 기초, 배수 및 전기 설비가 하나의 계획 체계를 이룹니다. 설치 후에 배선 경로를 정하면 노출 케이블, 불필요한 천공 또는 접근하기 어려운 접속부가 생기기 쉽습니다. 소유자, 페르골라 시공자 및 등록된 전기공사업체가 미리 조율하면 이러한 위험을 줄일 수 있습니다.

이 안내서는 계획 절차를 설명합니다. 특정 모델과 함께 제공되는 기술 문서나 등록된 전기공사업체의 점검 및 시공을 대신하지 않습니다. 접속 용량, 보호 조치 및 현지 요건은 항상 프로젝트별로 확인해야 합니다.

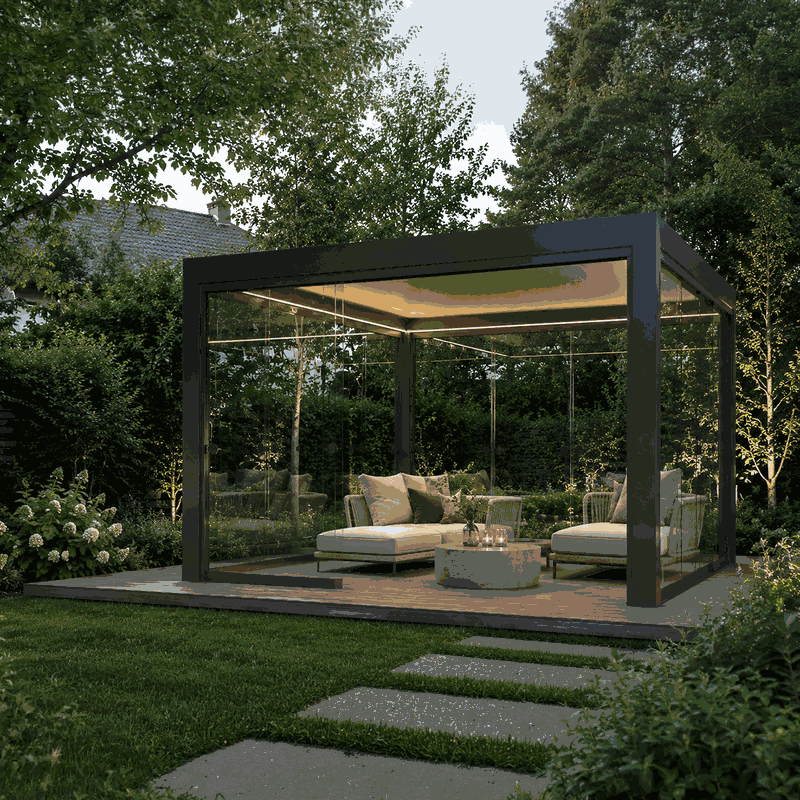

전동 페르골라에서 전력이 필요한 부품은?

가장 분명한 부하는 루버 지붕 구동장치입니다. 시스템에 따라 제어장치, 수신기, 전원장치, 벽면 스위치, 내장 조명 또는 선택형 센서에도 전원이 필요할 수 있습니다. 리모컨 자체는 대개 고정 배선과 독립적으로 작동하지만, 페르골라의 호환 수신기가 필요합니다.

모든 바이오클라이매틱 페르골라가 같은 전기 구조를 갖는 것은 아닙니다. 모터는 상용 전원, 별도 전원장치 또는 제조사 전용 제어장치로 작동할 수 있습니다. 따라서 외관만으로 전압, 케이블 종류 또는 접속 방식을 판단해서는 안 됩니다.

루버 구동장치: 지붕 루버를 움직이며, 명확히 지정된 전원이 필요합니다.
제어장치: 스위치, 리모컨 또는 호환 센서의 신호를 처리합니다.
조명: 내장형, 부착형 또는 페르골라와 별도로 설치될 수 있습니다.
선택 사양: 예를 들어 센서나 전기 부품을 갖춘 향후 측면 솔루션입니다.

전기 선시공 전에 확정해야 할 정보

벽 절개, 천공 또는 지중 케이블 매설 전에 정확한 페르골라 모델을 정해야 합니다. 다음 바이오클라이매틱 페르골라와 일반 페르골라의 선택 과 벽면형 또는 독립형 설치 및 페르골라 크기 계획 안내는 먼저 건축적 기본 조건을 정하는 데 도움이 됩니다.

필요 정보	중요한 이유
정확한 모델 및 사양	모터, 제어장치, 가능한 조명 및 지정 접속 위치를 결정합니다.
설치 방향 및 기둥 위치	기초나 배수를 방해하지 않고 배선이 나올 위치를 정합니다.
모터 및 제어장치 측	인입 전원이 잘못된 끝에 준비되는 일을 방지합니다.
제조사 전기 문서	필수 접속 및 호환성 정보를 제공합니다.
원하는 조작 위치	스위치, 제어장치 및 필요 시 추가 스위치의 배선 경로에 영향을 줍니다.
조명 및 확장 계획	사용하지 않을 설비 없이 적절한 예비 계획을 가능하게 합니다.

계획 중인 페르골라 제품군 및 최신 설치 설명서도 명확히 확인해야 합니다. 제품 이미지나 일반 도면만으로는 선시공을 할 수 없습니다.

페르골라와 전기공사를 하나의 현장 시스템으로 계획하기

배선 도면은 기초 및 설치 계획과 동일한 치수 현장 도면을 사용해야 합니다. 건물 접속점, 페르골라 축, 기둥, 기초체, 테라스 구조, 배수 방향, 케이블 경로 및 인출점을 함께 표시합니다. 다음 페르골라 기초 안내서 는 설치 전에 하부 구조를 확정해야 하는 이유를 설명합니다.

배선은 고정 구역을 막거나 지붕 시스템의 배수 지점에서 통제 없이 나오면 안 됩니다. 또한 전선관은 기둥 설치 시 눌리거나 고정 자재에 닿을 위치에서 끝나지 않아야 합니다. 기존 테라스에서는 구조 높이, 방수층 및 가능한 신축 줄눈도 고려합니다.

공사를 시작하기 전에 현지 규정 적용 여부도 확인해야 합니다. 다음 페르골라 허가 확인 안내 는 첫 확인에 참고할 수 있습니다. 한국에서는 설치 예정지의 시·군·구 건축 부서에 구조 분류와 신고·허가 절차를 문의하고, 세움터 이용 가능 여부와 부지별 요건을 프로젝트별로 확인하십시오.

독립형 및 벽면형 페르골라의 배선 경로

독립형 페르골라

독립형 구조에서는 인입 전원을 미리 정한 기둥까지 지중으로 보내는 경우가 많습니다. 경로, 매설 깊이, 기계적 보호, 케이블 종류 및 인입 방식은 등록된 전기공사업체가 설치 조건에 맞게 정해야 합니다. 전선관은 규격, 굴곡 반경, 밀봉 및 끝 위치가 예정 케이블에 맞을 때만 유용합니다.

인출점은 설치 도면과 정확히 일치해야 합니다. 기초 구역 안의 대략적인 위치는 나중에 베이스 플레이트 바로 아래 또는 기둥 프로파일 밖에 놓일 수 있습니다. 구조 형태는 다음 독립형 Bloomcabin 페르골라 페이지에서 확인할 수 있습니다.

벽면형 페르골라

다음 벽면형 페르골라 에서는 건물에서 전원을 공급할 수 있습니다. 그렇다고 가장 짧은 배선 경로가 항상 최선은 아닙니다. 단열재, 외벽 구조, 방수, 구조 부재 및 벽체 고정 위치를 고려해야 합니다. 벽체 관통부는 습기에 대해 전문적으로 밀봉해야 합니다.

배선을 하기 전 모터 또는 제어장치가 어느 쪽에 있는지 확정해야 합니다. 구체적인 벽면형 페르골라 사양 이 기준입니다. 원근감 있는 제품 이미지 하나만 보고 케이블 위치를 정해서는 안 됩니다.

전원 공급과 회로 계획

등록된 전기공사업체는 접속 용량, 배선 길이, 시공 방식, 주변 조건, 보호 체계 및 기존 분전반을 평가합니다. 이를 토대로 도체 단면적, 차단 보호, 누전 보호 및 전용 회로가 적절한지 또는 필요한지를 결정합니다. 모델, 옵션 및 건물 설비가 다르므로 일률적인 수치는 적합하지 않습니다.

제품 문서와 전문 설계가 허용하면 모터와 조명은 함께 또는 별도로 전원을 공급할 수 있습니다. 분리된 회로나 개별 개폐 가능한 분기 회로는 고장 진단을 쉽게 합니다. 이 경우 조명 고장이 지붕 구동장치를 반드시 멈추게 하지는 않습니다. 반대로 구체적인 이점 없이 설비를 불필요하게 복잡하게 구성해서는 안 됩니다.

기존 실외 콘센트가 적합한 전원의 자동 증거는 아닙니다. 상태, 보호 조치, 부하 및 회로 구성을 점검해야 합니다. 임시 연장선은 영구적으로 계획된 실외 전기 설비의 대안이 아닙니다.

상용전원 배선과 제어 배선의 올바른 분리

서로 다른 전압 및 신호 유형의 배선을 임의로 함께 포설하거나 연결해서는 안 됩니다. 필요한 이격, 분리, 함체 및 케이블 종류는 해당 시스템과 적용 규정에 따릅니다. 특히 제조사 전용 모터 케이블과 건물 설비 사이의 임시 연결은 위험할 수 있습니다.

모든 배선은 양쪽 끝에 영구적이고 명확한 표기를 해야 합니다. 개방된 배선 경로의 사진과 기준점이 표시된 도면도 유용합니다. 전선관을 설치한다면 여러 기둥에서 표기 없이 끝나게 해서는 안 됩니다. 당김선은 향후 배선 작업을 쉽게 하지만 전선관의 사용 가능 여부 점검을 대신하지 않습니다.

루버 모터와 제어장치 위치

모터, 접속함 및 제어장치는 영구적으로 노출되거나 보호 없이 놓이지 않으면서 접근 가능해야 합니다. 유지보수 접근성이란 공구 없이 부품이 열려 있어야 한다는 뜻은 아닙니다. 전문 인력이 구조 부재, 지붕 루버 또는 고정 마감재를 불필요하게 해체하지 않고 접근할 수 있음을 의미합니다.

제어장치는 제조사가 허용한 설치 방향과 환경에서만 설치해야 합니다. 물길, 결로, 직접적인 비바람 및 열 축적을 고려하십시오. 다음 전동 Bloomcabin 페르골라 는 일반적인 설치 관행보다 모델별 문서가 우선합니다.

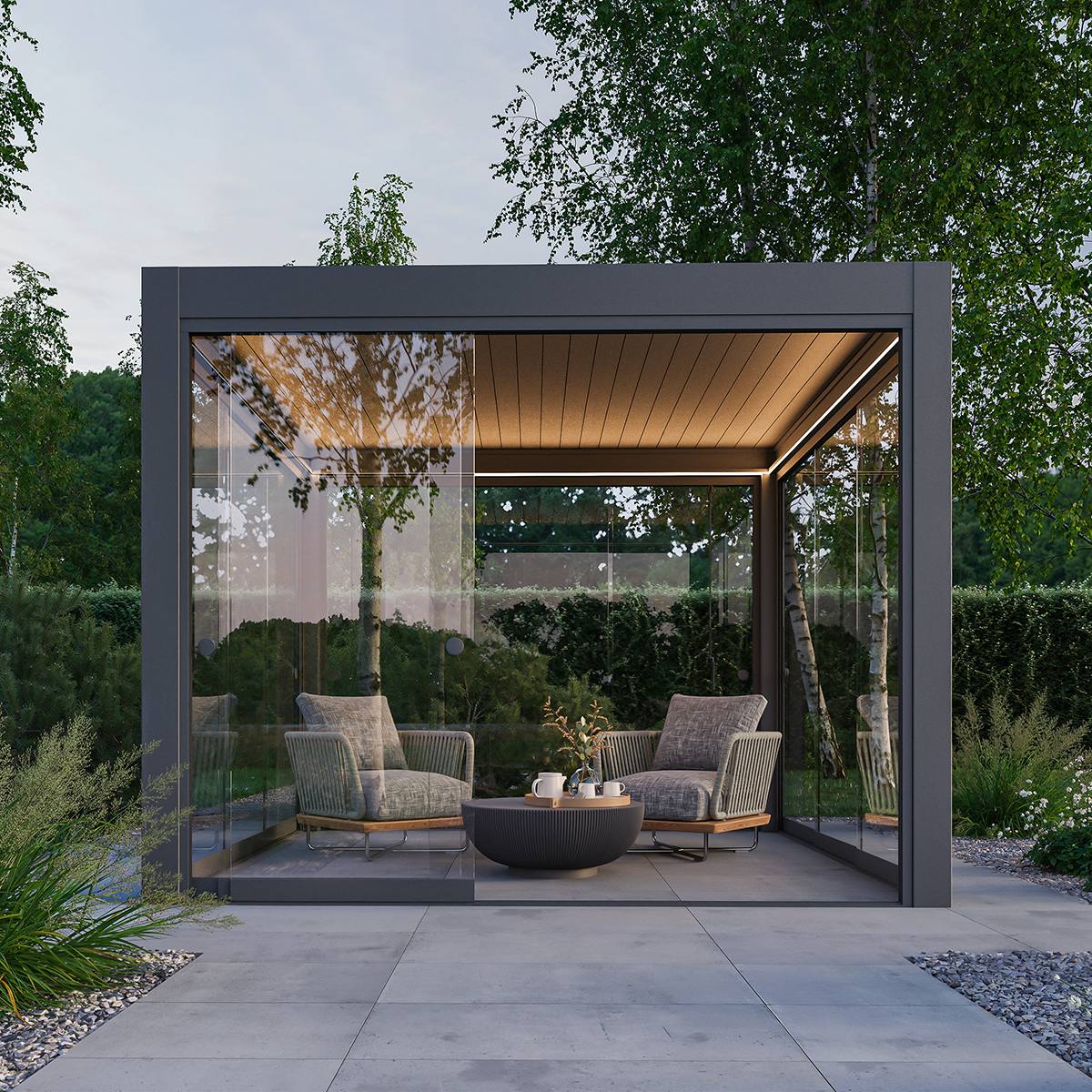

페르골라 조명 계획

조명은 전기 및 디자인 계획의 일부입니다. 사람을 눈부시게 하거나 유리 면에 불편한 반사를 만들지 않으면서 좌석과 보행 공간을 사용할 수 있게 해야 합니다. 다양한 활용 계획은 다음 테라스와 정원의 페르골라 아이디어 에서 확인할 수 있습니다.

내장 조명은 해당 페르골라 시스템용이거나 명시적으로 호환되어야 합니다. 프로파일 천공은 배수, 표면 및 케이블 채널에 영향을 줄 수 있습니다. 나중에 부착하는 조명도 적절한 고정 방식과 실외용으로 계획된 전원 공급이 필요합니다.

조명 배치 선택 전 질문

조명은 주로 테이블, 보행로 또는 지붕 전체를 비춰야 합니까?
통합 스위치가 필요한가요, 여러 조명 구역으로 나누어야 하나요?
창문 또는 향후 유리 벽에서 반사는 어디에 생깁니까?
전원장치나 제어 부품을 접근 가능하게 둘 곳은 어디입니까?
벽면 스위치, 호환 리모컨 또는 기존 건물 설비로 조작할 예정입니까?
루버 구동을 끈 상태에서도 조명을 독립적으로 조작할 수 있습니까?

고정 지붕과 가동 지붕을 비교한다면 다음 바이오클라이매틱 루버 지붕과 유리 지붕 안내도 고려해야 합니다. 지붕 유형과 빛의 흐름은 서로 영향을 줍니다.

과도한 설비 없이 향후 옵션 준비하기

합리적인 예비 계획은 접근 가능한 전선관, 기록된 케이블 경로 또는 적절한 접속 구역의 충분한 공간일 수 있습니다. 알 수 없는 부하를 예방 차원에서 고정 연결하는 것은 적절하지 않습니다. 향후 액세서리는 다른 전압, 제어 프로토콜 또는 접속 위치를 요구할 수 있습니다.

계획된 유리 벽에는 특히 주의해야 합니다. 다음 페르골라 슬라이딩 및 고정 유리벽 안내서는 구조적 차이를 보여 줍니다. 케이블 출구, 스위치 및 점검구는 나중의 이동 경로나 고정 구역에 위치해서는 안 됩니다.

권장 설치 순서

용도와 페르골라 유형 결정: 크기, 설치 방식, 지붕 기능, 조명 및 가능한 향후 측면 벽을 정합니다.
현장 조사: 건물, 높이, 테라스 구조, 기초, 배수 및 기존 배선을 기록합니다.
제품 문서 확인: 모터 측, 접속 값, 제어 부품 및 지정 배선 인입부를 확인합니다.
공종 도면 작성: 페르골라 시공자, 기초 시공자 및 등록된 전기공사업체가 동일한 치수와 기준점을 사용합니다.
배선 경로 준비: 경로와 관통부를 전문적으로 시공하고, 표시하며, 마감 전에 사진으로 기록합니다.
기초 및 표면 마감: 케이블 끝을 보호하고 설치 도면과 위치를 다시 대조합니다.
페르골라 설치: 배선은 지정 구역으로만 통과시키고 즉흥적인 프로파일 천공을 하지 않습니다.
전기 접속: 등록된 전기공사업체가 해당 시스템에 따라 점검, 접속 및 문서화를 수행합니다.
기능 시운전: 모터 작동, 조작, 조명 및 차단 기능을 점검합니다.

기본 제품 선택에는 다음 알루미늄 페르골라 실용 안내서 와 Bloomcabin 페르골라 개요를 참고할 수 있습니다.

배송일 및 설치 준비 체크리스트

배송된 모델, 사양 및 문서가 계획과 일치합니다.
부품은 건조하고 안전하게, 작업 공간을 막지 않도록 보관합니다.
기둥 측과 모터 측이 현장 도면에 표시되어 있습니다.
기초와 고정 면은 설치 준비 및 점검이 완료되었습니다.
케이블 출구가 지정된 접속 구역 안에 있습니다.
배선 끝은 보호되고 무전압 상태이며 명확히 표기되어 있습니다.
접속 및 제어 부품이 모두 식별되어 있습니다.
등록된 전기공사업체가 점검 및 최종 접속 예정일을 알고 있습니다.
천공, 설치 및 유지보수 구역이 자유롭게 접근 가능합니다.

불확실한 사항이 있으면 설치 전에 Bloomcabin 페이지의 문의 를 이용하십시오. 확인된 차이는 사후 이설보다 비용 부담이 적습니다.

모터, 제어 및 조명 시운전

첫 모터 작동 전에는 루버의 움직임 범위에 공구, 포장재 또는 고정 자재가 없는지 확인합니다. 기능 점검 전에 전기 점검을 실시합니다. 그다음 지붕을 단계적으로 움직이며 균일한 작동, 올바른 종단 위치 및 비정상 소음을 확인합니다.

리모컨과 벽면 제어기는 해당 설명서에 따라 등록합니다. 이후 모든 명령을 하나씩 시험해야 합니다. 조명에서는 실제 제공되는 경우에만 조명 구역, 조도 조절 및 꺼짐 동작을 점검합니다. 센서는 설치 위치, 연결 대상 및 반응이 명확히 확인된 뒤에만 활성화합니다.

구동장치가 덜컹거리거나 비정상 소리가 나거나 예상 방향으로 움직이지 않으면 반복 작동하지 마십시오. 전원을 끄고 설치, 배선 및 설정을 전문적으로 점검받으십시오.

유지보수 및 문제 해결

전기 부품은 특히 공사 후, 악천후 후 또는 테라스 변경 후 육안 점검이 필요합니다. 눈에 보이는 손상, 느슨한 덮개, 습기 흔적 및 눌린 배선을 확인하십시오. 알루미늄 프로파일과 배수 경로는 청결하게 유지해야 하며, 일반 관리 원칙은 다음 알루미늄 구조물 관리 페이지에서 설명합니다.

고장 시에는 먼저 모터만, 조명만 또는 전체 시스템이 영향을 받았는지 확인합니다. 이어서 조작기, 눈에 보이는 차단 상태 및 명백한 장애물을 점검할 수 있습니다. 자격 없는 사람이 전기 함체를 열어서는 안 됩니다. 계절별 사용과 날씨 대응은 다음 겨울철 페르골라 사용 안내에서 확인할 수 있습니다.

페르골라와 다른 Bloomcabin 구조물 조정

같은 부지에 여러 정원 구조물이 있다면 공동 배치 및 전원 계획을 작성해야 합니다. 예를 들어 페르골라, 온실 또는 선룸, 정원 창고 및 야외 사우나 가 해당합니다. 공용 배선 경로는 계획상 유용할 수 있지만, 모든 부하가 같은 회로를 사용해도 된다는 뜻은 아닙니다.

예를 들어 야외 사우나 Elma S 와 같은 사우나는 루버 구동장치와 용도 및 전기 요구 사항이 다릅니다. 각 구조물은 자체 문서에 따라 계획해야 합니다. 회사 및 제품 범위 정보는 Bloomcabin 소개 및 유용한 정보 섹션에 정리되어 있습니다.

자주 묻는 질문

페르골라 배송 전에 전기공사업체가 전원 설비를 준비할 수 있나요?

예. 정확한 모델에 대해 승인된 문서가 있다면 가능합니다. 모터 측, 접속 위치 및 전기 데이터가 확인되어야 합니다. 그렇지 않다면 배선은 접근 가능한 인계 지점까지만 설치해야 합니다.

기존 실외 콘센트를 사용할 수 있나요?

전문 점검 후에만 가능합니다. 콘센트, 인입선, 보호 조치, 기존 부하 및 지속 사용 목적에 대한 적합성을 평가해야 합니다. 페르골라와 가깝다는 사실만으로는 충분하지 않습니다.

모든 루버 페르골라는 같은 모터 전압을 사용하나요?

아닙니다. 모터, 전원장치 및 제어장치 방식은 다릅니다. 배송된 시스템의 문서와 표기만이 기준입니다.

모터와 조명은 같은 회로에 연결해야 하나요?

접속 용량, 제어 방식 및 현지 설비에 따라 다릅니다. 분리는 조작과 고장 진단을 개선할 수 있지만, 등록된 전기공사업체가 프로젝트별로 정해야 합니다.

배선을 페르골라 기둥 안에 숨겨도 되나요?

해당 시스템이 적절한 배선 경로를 제공하는 경우에만 가능합니다. 배수, 고정 자재, 날카로운 모서리 및 유지보수 접근성을 해쳐서는 안 됩니다. 계획되지 않은 프로파일 천공은 피하십시오.

조명을 나중에 추가할 수 있나요?

원칙적으로 추가 설치가 가능할 수 있습니다. 접근 가능한 배선 경로를 준비했다면 더 쉽습니다. 조명과 고정 방식은 페르골라, 실외 환경 및 전기 설비와 호환되어야 합니다.

벽면 스위치는 어디에 설치해야 하나요?

지붕 움직임을 가능한 한 관찰할 수 있는 접근하기 쉬운 적절한 위치입니다. 위치를 정할 때 날씨 노출, 건물 사용, 어린이 접근 및 향후 유리 설치를 고려해야 합니다.

페르골라가 보이지 않을 때 조작해도 되나요?

보지 못한 상태의 움직임에서는 장애물이나 사람이 발견되지 않을 수 있습니다. 지정된 조작 방식과 제조사의 모든 안전 지침을 따라야 합니다. 원격 조작이 가능하다고 해서 모든 조작 위치가 적합한 것은 아닙니다.

나중에 유리 벽을 설치하면 무엇이 달라지나요?

이동 경로, 고정 구역, 스위치 접근성 및 반사가 달라질 수 있습니다. 케이블이나 접속함도 유리 이동을 막아서는 안 됩니다. 따라서 확장 계획을 현장 도면에 미리 반영해야 합니다.

최종 전기 접속은 누가 할 수 있나요?

고정 접속은 등록된 전기공사업체에 맡기고, 필요한 점검도 해당 업체와 확인하십시오. 전기공사업법상 정해진 예외가 실제 설치에 적용되는지는 프로젝트별로 판단해야 합니다. 업체는 공급 적합성, 실외 회로 보호, 접지, 제품 적합성 및 필요한 검사를 설치 조건에 맞춰 검토해야 합니다.

어떤 문서를 보관해야 하나요?

설치 및 전기 설명서, 모델명, 회로 또는 배선 도면, 점검 문서, 숨은 배선 경로 사진, 표기 및 이후 변경 문서를 보관해야 합니다. 모두 같은 설치 건에 명확히 연결되어야 합니다.

문서와 선시공 상태가 맞지 않으면 어떻게 하나요?

이 시점에서 설치 또는 접속을 중단해야 합니다. 차이는 공급자, 시공자 및 등록된 전기공사업체와 해결하십시오. 임시 연장선이나 검증되지 않은 어댑터로 배선을 맞춰서는 안 됩니다.

최종 계획 체크리스트

정확한 페르골라 모델과 설치 방향이 정해졌습니다.
모터, 제어 및 조명 데이터가 서면으로 확보되었습니다.
기초, 배수 및 케이블 경로가 하나의 도면에서 조정되었습니다.
인입 전원이 확인된 접속 위치에서 끝납니다.
상용전원, 제어 및 신호 배선이 올바르게 구분되었습니다.
설치 후에도 유지보수 접근부가 남아 있습니다.
향후 유리 벽 또는 전기 확장을 고려했습니다.
모든 배선과 스위치 위치가 기록되고 표기되었습니다.
최종 접속, 점검 및 시운전이 등록된 전기공사업체와 조율되었습니다.

좋은 전기 준비는 설치 후 대부분 보이지 않습니다. 그 가치는 신뢰할 수 있는 조작, 명확한 유지보수 경로 및 체계적인 고장 범위 파악에서 드러납니다. 더 많은 기술 및 디자인 주제는 Bloomcabin 블로그 와 유용한 정보 섹션에서 확인할 수 있습니다.
