Gewächshausmasse und technische Zeichnungen richtig lesen

Dieser Leitfaden erklärt, wie Sie Masszeichnungen, Grundrisse, Ansichten und Montageunterlagen eines Gewächshauses systematisch auswerten. So lassen sich Aussenkontur, Fundament, Türbereich, Höhen, Innenraum und Anschlussdetails vor Bestellung und Aufbau verlässlich prüfen.

Eine Gewächshauszeichnung ist kein dekoratives Produktbild, sondern eine verdichtete technische Beschreibung. Sie zeigt, welche Flächen das Bauwerk beansprucht, wo Bauteile zusammentreffen und welche Abstände für Fundament, Montage und spätere Nutzung relevant sind. Fehler entstehen häufig nicht durch komplizierte Geometrie, sondern durch die Verwechslung von Nennmass, Aussenmass, Fundamentmass und freiem Innenmass.

Gehen Sie deshalb nicht von einer einzelnen Massangabe aus. Lesen Sie Grundriss, Ansichten, Detailzeichnungen und Montageanleitung als zusammengehörigen Dokumentensatz. Bei Unklarheiten sollte die betreffende Abmessung vor Herstellung des Fundaments schriftlich bestätigt werden. Das gilt besonders für grössere Orangerien, T-Formen und an eine Bestandswand angeschlossene Modelle.

Zuerst die Art der Zeichnung bestimmen

Der Zeichnungstyp legt fest, was Sie erkennen können. Ein Grundriss zeigt das Gewächshaus von oben. Er eignet sich zur Prüfung von Breite, Länge, Türposition, Gebäudeform und Fundamentkontur. Eine Vorder-, Seiten- oder Rückansicht beschreibt Höhen, Dachneigungen, Traufen, Firste sowie die Gliederung der Wand- und Dachfelder. Ein Schnitt blickt gedanklich durch das Gebäude und kann freie Innenhöhen oder Profilanschlüsse sichtbar machen.

Explosionszeichnungen und Montageschritte verfolgen einen anderen Zweck: Sie erklären Bauteilreihenfolge, Befestigungspunkte und Orientierung. Detailzeichnungen vergrössern einzelne Anschlüsse, etwa Sockel, Türschwelle oder Wandprofil. Perspektivische Darstellungen helfen bei der räumlichen Orientierung, sind aber normalerweise keine belastbare Grundlage für das Abstecken.

Notieren Sie auf jedem Dokument Modellbezeichnung, Variante, Revisionsstand und dargestellte Ansicht. Bei symmetrisch wirkenden Konstruktionen verhindert ein markierter Nordpfeil oder eine selbst eingetragene Gartenseite, dass links und rechts verwechselt werden.

Die grundlegenden Gewächshausmasse verstehen

Gesamtbreite und Gesamtlänge

Breite und Länge können sich auf verschiedene Bezugspunkte beziehen: Aussenkante Profil, Aussenkante Sockel, Achse eines tragenden Bauteils oder Fundamentkante. Masspfeile und Hilfslinien zeigen, welche Punkte gemeint sind. Verlängern sich die Hilfslinien bis an die äussersten Profilkanten, handelt es sich typischerweise um ein Aussenmass. Enden sie an einer eingerückten Basis, kann ein Sockel- oder Aufstandsmass dargestellt sein.

Bei rechteckigen Modellen genügt die Multiplikation zweier Werte nicht zur vollständigen Flächenplanung. Dachüberstände, Fallrohre, Türbewegung und Montagezugang können ausserhalb der angegebenen Grundkontur liegen. Informationen zur Auswahl unterschiedlicher Bauformen finden Sie im Bereich Gewächshäuser und Wintergärten. Gestalterische Hintergründe komplexerer Anlagen behandelt außerdem der Leitfaden zu Orangerien, Grössen und Bauformen.

Traufhöhe, Firsthöhe und Gesamthöhe

Die Traufhöhe wird im Übergang zwischen Seitenwand und Dach betrachtet. Die Firsthöhe bezeichnet den höchsten Punkt eines klassischen Satteldachs. Eine zusätzlich angegebene Gesamthöhe kann weitere Bauteile berücksichtigen. Entscheidend ist stets der in der Zeichnung gekennzeichnete untere Bezugspunkt: fertige Fundamentoberkante, Boden, Sockelunterkante oder ein anderes definiertes Niveau.

Höhen sind nicht nur für die Kopffreiheit wichtig. Sie beeinflussen die Nähe zu Ästen, Dachrinnen, Mauervorsprüngen und Grundstückselementen. Auch geöffnete Dachfenster können über die geschlossene Gebäudehülle hinausragen. Planen Sie daher nicht ausschliesslich mit der geschlossenen Ansicht.

Türmaße

Bei Türen sind mindestens drei Angaben zu unterscheiden: Roh- oder Rahmenöffnung, lichte Durchgangsbreite und Aussenmass des Türelements. Für Schubkarren, Pflanztische oder Geräte zählt die freie Durchgangsöffnung. Ein Rahmenaussenmass sagt nicht automatisch aus, wie viel Platz tatsächlich passierbar ist.

Prüfen Sie zusätzlich Öffnungsart und Bewegungsraum. Eine Drehtür benötigt freie Schwenkfläche; eine Schiebetür seitlichen Raum entlang der Fassade. Schwellenhöhe und Aufbau des späteren Weges können ebenfalls relevant sein. Die Tür sollte in der Zeichnung nicht isoliert, sondern zusammen mit Außenweg, Innenweg und Fundament betrachtet werden.

Feldraster und Scheibenteilungen

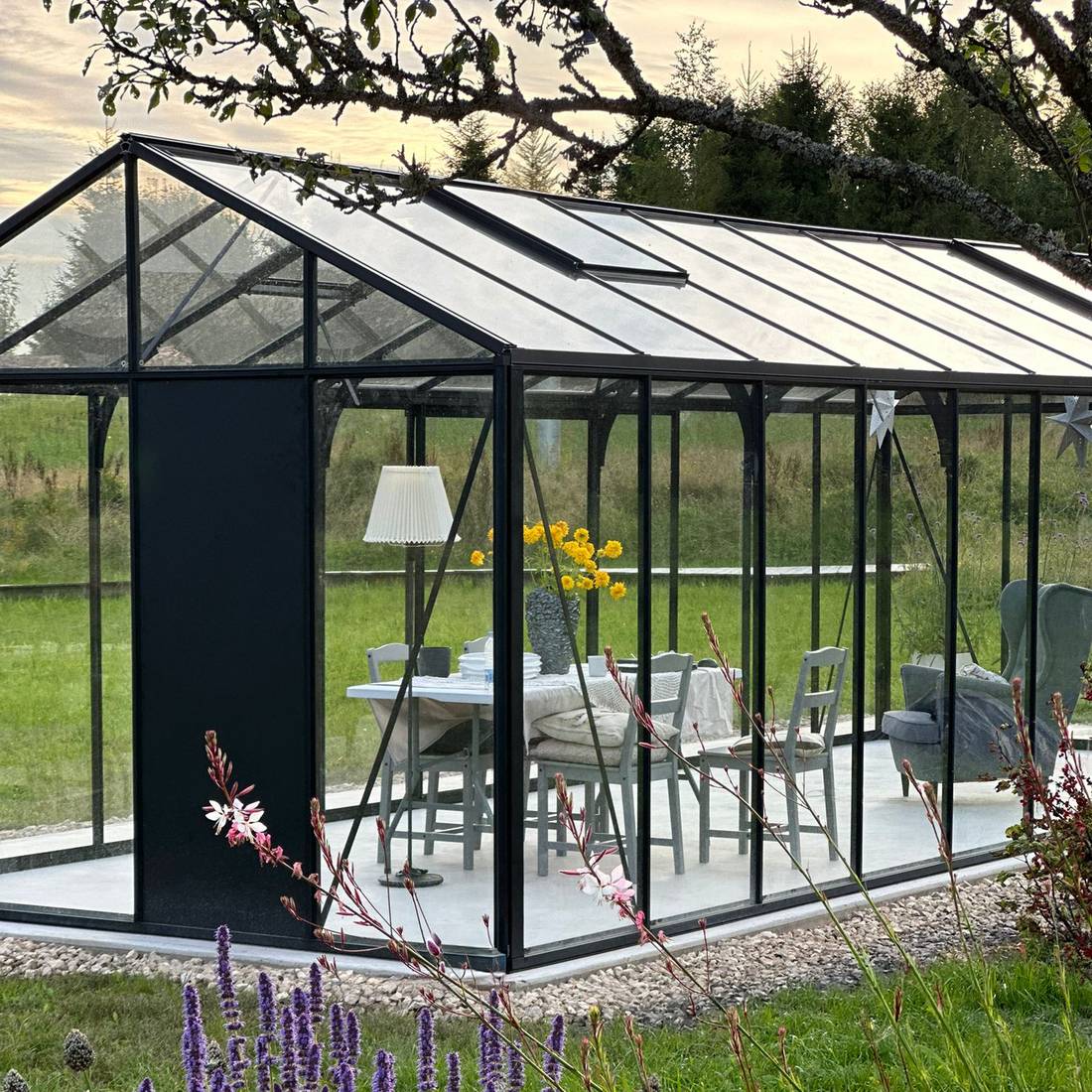

Viele Aluminiumgewächshäuser sind in wiederkehrende Felder gegliedert. Massketten können daher ein Achsraster, einzelne Paneelbreiten oder die Gesamtlänge darstellen. Addieren Sie Teilmasse nur dann, wenn eindeutig dieselben Bezugspunkte verwendet werden. Profilbreiten oder Endfelder können dazu führen, dass die Summe angenommener Paneelmasse nicht exakt dem Aussenmass entspricht.

Die Teilung ist für Zubehör, Lüftungsöffnungen, Regale und Pflanzplanung hilfreich. Sie darf jedoch nicht als frei wählbares Bauraster verstanden werden. Informationen zur Materialwirkung von Stegplatten bietet der Beitrag über Polycarbonat im Gewächshaus. Verbindlich für das konkrete Modell bleiben dessen technische Unterlagen.

Die Sprache von Masslinien lesen

Eine technische Bemassung besteht gewöhnlich aus Masszahl, Masslinie, Pfeilen oder Begrenzungszeichen und Hilfslinien. Die Hilfslinien führen zu den gemessenen Punkten. Eine durchgehende Gesamtbemassung beschreibt die komplette Strecke; eine Masskette zerlegt sie in Abschnitte. Eingeklammerte oder besonders gekennzeichnete Angaben können je nach Dokument nur informativen Charakter haben. Verlassen Sie sich dabei nicht auf allgemeine Vermutungen, sondern beachten Sie die Legende der konkreten Zeichnung.

Symbole für Durchmesser, Radius, Winkel, Gefälle oder Höhenlage haben jeweils eine eigene Funktion. Auch Mittellinien und verdeckte Kanten dürfen nicht mit realen Aussenkanten verwechselt werden. Fehlt eine Legende, sollte jede für den Bau entscheidende Interpretation geklärt werden.

Niemals Bildschirm oder Ausdruck nachmessen

Messen Sie eine PDF-Datei nicht mit dem Lineal am Bildschirm. Zoomstufe, Bildschirmgrösse und Seitenanpassung verändern die Darstellung. Auch ein Ausdruck kann automatisch verkleinert, vergrössert oder verzerrt werden. Selbst bei einem angegebenen Massstab hat die gedruckte Masszahl Vorrang, sofern das Dokument nichts anderes festlegt.

Steht dort „nicht massstäblich“ oder eine entsprechende Abkürzung, ist ausschliesslich die Bemassung zu verwenden. Eine fehlende Zahl darf dann nicht durch Abgreifen der Grafik ermittelt werden.

Einheiten bei jedem Dokument prüfen

Prüfen Sie, ob Masse in Millimetern, Zentimetern oder Metern angegeben sind. Technische Produktzeichnungen verwenden häufig Millimeter, Lagepläne dagegen oft Meter. Gemischte Dokumente erhöhen die Fehlergefahr. Schreiben Sie Einheiten bei eigenen Berechnungen immer mit und wandeln Sie erst am Ende um.

Auch Dezimaltrennzeichen verdienen Aufmerksamkeit. Übernehmen Sie Werte nicht ungeprüft in Planungssoftware oder Tabellen, deren Spracheinstellungen Komma und Punkt unterschiedlich behandeln.

Nennmass, tatsächliche Standfläche und nutzbarer Innenraum

Eine Grössenbezeichnung dient häufig der Modellordnung. Sie muss nicht millimetergenau der äusseren Standfläche entsprechen. Das Nennmass ist deshalb nicht automatisch ein Fundamentmass. Die tatsächliche Standfläche beschreibt die für Sockel oder Basis benötigte Kontur. Der nutzbare Innenraum wird zusätzlich durch Profile, Verstrebungen, Türen und Inneneinrichtung reduziert.

Massart	Typische Verwendung	Vor Ausführung prüfen
Nennmass	Modellvergleich und Sortierung	Nicht direkt zum Fundamentbau übernehmen
Maximales Aussenmass	Platzbedarf und Abstände	Überstände und geöffnete Bauteile ergänzen
Sockel- oder Aufstandsmass	Planung der tragenden Basis	Bezugskanten und Rechtwinkligkeit kontrollieren
Lichtes Innenmass	Wege, Tische und Nutzung	Verstrebungen und Türbereiche berücksichtigen

Ähnliche Begriffe treten auch bei anderen Aussenkonstruktionen auf. Der Grössenratgeber für Pergolen, der Leitfaden zum Pergolafundament und die Produktseite der Aussensauna Elma S zeigen, warum Produktgrösse, Aussenkontur und Aufstellfläche grundsätzlich getrennt betrachtet werden sollten.

Komplexe Grundrisse in einzelne Zonen zerlegen

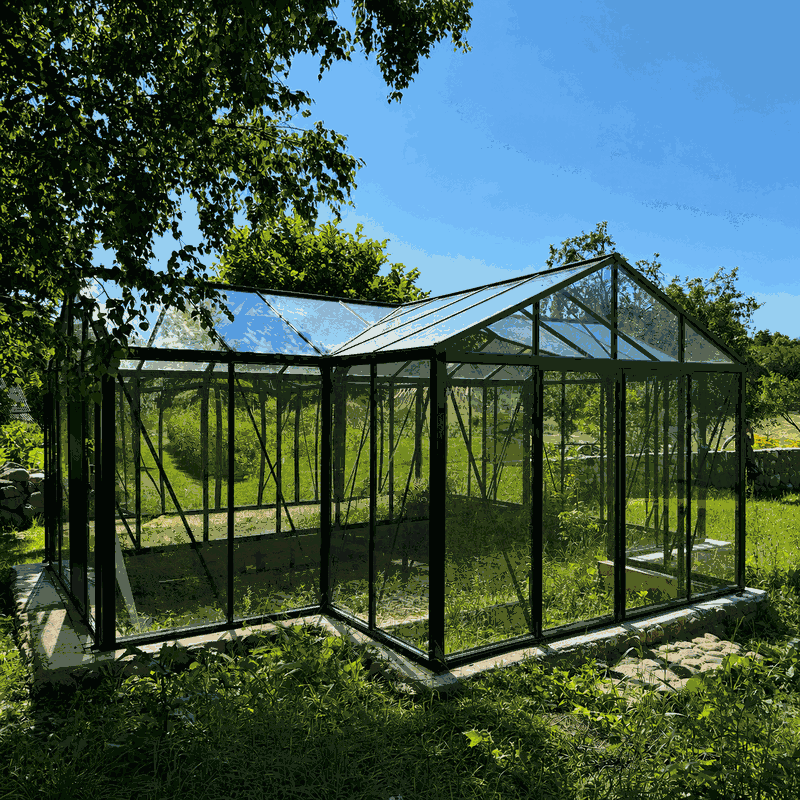

T-Formen, Orangerien oder Konstruktionen mit Vorbauten lassen sich sicherer prüfen, wenn der Grundriss in Rechtecke und Anschlusszonen zerlegt wird. Markieren Sie zunächst den Hauptkörper, anschließend jeden Querflügel, Eingangsbereich und Rücksprung. Erfassen Sie für jede Zone Breite, Länge und Lage zur gemeinsamen Achse.

1. Äusserste Gesamtkontur markieren.
2. Hauptachsen und Symmetrielinien eintragen.
3. Teilflächen separat bemassen.
4. Innen- und Außenecken zählen und kennzeichnen.
5. Massketten gegen das Gesamtmass prüfen.
6. Tür- und Wegezone ergänzen.

Ein Plan kann mathematisch plausible Teilmaße enthalten und dennoch falsch auf dem Grundstück orientiert sein. Legen Sie daher eine eindeutige Bezugsseite fest, beispielsweise „Hausseite“ oder „Gartentor“. Historisch inspirierte Gestaltungsideen aus dem Beitrag über viktorianische Gewächshäuser sollten erst nach dieser technischen Grundordnung betrachtet werden.

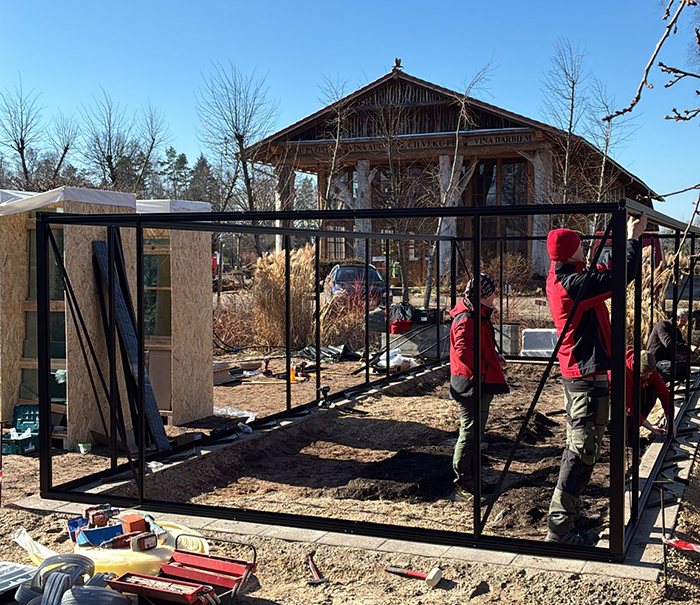

Die Zeichnung auf den Aufstellort übertragen

Beginnen Sie mit einer festen Bezugslinie, nicht mit vier unabhängig gesetzten Punkten. Das kann eine Gebäudeflucht, eine Schnurachse oder eine präzise eingemessene Grundlinie sein. Tragen Sie davon rechtwinklig die weiteren Punkte ab. Markieren Sie Aussenkontur und Fundamentkontur in unterschiedlichen Farben.

Vor Beginn sind ausserdem die örtlichen Rahmenbedingungen zu prüfen. Ob eine Baubewilligung, ein Meldeverfahren oder besondere Vorgaben gelten, hängt in Liechtenstein von Standort, Bauzone, Grundstück, Abmessungen, Höhe, Ausführung und Nutzung ab. Der Beitrag Baubewilligung für Gewächshaus oder Pergola bietet eine erste Orientierung; klären Sie das Vorhaben mit Gemeinde und Amt für Hochbau und Raumplanung (AHR), gegebenenfalls über eBaugesuch. Massgeblich bleiben die aktuell anwendbaren Anforderungen.

Mehr als die vier Ecken kontrollieren

Bei langen Seiten oder gegliederten Grundrissen reichen vier Eckpunkte nicht aus. Prüfen Sie Zwischenachsen, Türöffnung, Rücksprünge und Anschlussstellen. Messen Sie beide Diagonalen und kontrollieren Sie zusätzlich die Seitenlängen. Gleiche Diagonalen belegen nur unter passenden geometrischen Voraussetzungen einen rechtwinkligen Grundriss; sie ersetzen keine Höhen- und Ebenheitsprüfung.

Kontrollieren Sie auch Gefälle, Hochpunkte und Niveauunterschiede. Eine korrekte horizontale Kontur kann auf unebenem Untergrund dennoch zu Montageproblemen führen.

Bei knappen Flächen ein Modell in Originalgrösse abstecken

Schnüre, Markierspray oder flach ausgelegte Latten machen den Platzbedarf unmittelbar sichtbar. Stellen Sie testweise eine Leiter oder einen Karton in Firsthöhe beziehungsweise Traufnähe auf. Öffnen Sie Gartentore und simulieren Sie den Weg mit einer Schubkarre. So erkennen Sie Konflikte, die im kleinen Grundriss unauffällig bleiben.

Zeichnungen für Anlehn- und wandmontierte Gewächshäuser

Bei einem Anlehngewächshaus übernimmt die Bestandswand eine geometrisch und konstruktiv wichtige Rolle. Benötigt werden nicht nur Breite und Tiefe, sondern auch Anschlusshöhe, Dachneigung, Position der Wandprofile sowie Freiraum zu Fenstern, Rohren, Dachüberständen und Entwässerung.

Prüfen Sie die Wand über die gesamte Anschlusslänge. Sockelvorsprünge, unebener Putz oder geneigte Flächen können verhindern, dass ein Profil plan anliegt. Die Eignung und Tragfähigkeit des Wandaufbaus muss projektspezifisch beurteilt werden. Eine ähnliche Abgrenzung erklärt der Vergleich Wandpergola oder freistehende Pergola. Weitere Konstruktionsunterschiede finden Sie unter bioklimatische oder klassische Pergola.

Den Innenraum anhand lichter Masse planen

Für die Nutzung sind freie Breiten massgeblich. Ziehen Sie nicht pauschal eine angenommene Profilstärke vom Aussenmass ab. Nutzen Sie ausgewiesene Innenmasse oder lassen Sie kritische Abstände bestätigen. Planen Sie Hauptweg, Nebengänge, Arbeitsflächen, Pflanzgefässe und Türbereich getrennt.

Hohe Kulturen benötigen nicht überall Firsthöhe. Unter der Dachschräge nimmt die verfügbare Höhe zur Seitenwand hin ab. Lüftungsfenster, Verstrebungen und Regenrinnen dürfen nicht durch Regale blockiert werden. Für eine nutzungsorientierte Planung helfen die Beiträge zu Salat im Gewächshaus sowie zu Temperatur und Luftfeuchtigkeit. Die Konstruktion muss jedoch stets gemäss Montage- und Wartungsvorgaben zugänglich bleiben.

Unterlagen in der richtigen Reihenfolge verwenden

Die lokal eingeblendete Bibliothek mit Montageanleitungen sollte frühzeitig geprüft werden. Eine sinnvolle Arbeitsfolge lautet:

1. Produktvariante und Bestellumfang eindeutig feststellen.
2. Technische Übersichtszeichnung für äussere Kontur und Höhen lesen.
3. Fundament- oder Basiszeichnung identifizieren.
4. Montageanleitung auf Sockel, Türorientierung und Anschlussdetails prüfen.
5. Aktuellen Dokumentstand mit den gelieferten Unterlagen abgleichen.
6. Offene Masse vor Herstellung unveränderlicher Bauteile klären.

Wenn zwei Dokumente voneinander abweichen, entscheiden Sie nicht nach dem optisch plausibleren Wert. Halten Sie Modell, Dokumenttitel, Revisionsstand und betroffene Massposition fest und wenden Sie sich an den Kontakt. Allgemeine Hilfen finden Sie unter Nützliche Informationen.

Kontrollen bei Warenannahme und vor der Montage

Vergleichen Sie vor dem Aufbau Modellbezeichnung, Paketzahl nach Lieferunterlagen und erkennbare Bauteilkennzeichnungen. Öffnen oder lagern Sie Pakete nur entsprechend den bereitgestellten Anweisungen. Ein Grundriss kann korrekt vorbereitet sein, während eine abweichende Variante oder Türkonfiguration geliefert beziehungsweise ausgewählt wurde.

• Stimmen Modell und Variante mit der Bestellung überein?
• Entspricht die Türposition der freigegebenen Planung?
• Ist das Fundament fertig, eben und masslich kontrolliert?
• Sind alle erforderlichen Zugangsflächen verfügbar?
• Sind Anschlussdetails und Entwässerungswege geklärt?
• Liegt die passende Montageanleitung vor?

Organisatorische Hinweise stehen unter Einkauf und Lieferung sowie Wie zu bestellen. Für Lieferungen nach Liechtenstein ist die Seite Gewächshauskauf mit Lieferung nach Liechtenstein relevant.

Häufige Fehler beim Lesen von Zeichnungen

• Modellname als Fundamentmass verwenden: Eine gerundete Grössenangabe ist keine Ausführungsbemassung.
• Nur eine Ansicht lesen: Grundriss und Seitenansicht beantworten unterschiedliche Fragen.
• Aussen- und Innenmass verwechseln: Dadurch werden Wege oder Arbeitsflächen zu schmal.
• Türbewegung ignorieren: Die Öffnung kollidiert später mit Beet, Zaun oder Stufe.
• Spiegelverkehrt planen: Perspektivbilder werden fälschlich als verbindliche Türorientierung gelesen.
• Am PDF nachmessen: Zoom und Druckskalierung erzeugen falsche Werte.
• Einheiten mischen: Millimeterwerte werden als Zentimeter oder Meter übernommen.
• Nur Diagonalen prüfen: Höhenlage, Seitenlängen und Zwischenpunkte bleiben unkontrolliert.
• Wartungsraum vergessen: Aussenflächen und Entwässerung werden später unzugänglich.

Hinweise zur langfristigen Zugänglichkeit enthält die Seite Pflege eines Aluminiumgewächshauses. Erfahrungen anderer Käufer können unter Gewächshausbewertungen zusätzliche praktische Gesichtspunkte liefern, ersetzen aber keine modellspezifische Zeichnung.

Fragen vor der Freigabe des Gewächshauslayouts

• Ist die genaue Modell- und Ausstattungsvariante festgelegt?
• Welche Linie bezeichnet das maximale Aussenmass, welche den Sockel?
• Von welchem Höhenniveau werden Traufe und First gemessen?
• Wo liegt die lichte Türöffnung und wie bewegt sich die Tür?
• Ist die Konstruktion auf dem Lageplan richtig orientiert?
• Sind Aussenabstände für Aufbau, Reinigung und Entwässerung vorhanden?
• Wurden Wandvorsprünge, Bäume, Leitungen und Geländegefälle aufgenommen?
• Stimmen Teilmasse, Gesamtmasse und Diagonalen überein?
• Ist die Fundamentlösung für Modell und Standort bestätigt?
• Sind örtliche Vorgaben vor Ausführung geprüft?

Häufig gestellte Fragen

Sind angegebene Gewächshausmasse Innen- oder Aussenmasse?

Ohne ausdrückliche Kennzeichnung sollte keine Annahme getroffen werden. Produktübersichten nennen häufig Nenn- oder Aussenmasse, während technische Zeichnungen zusätzlich Sockel- und Innenmasse enthalten können. Entscheidend sind Masspfeile, Bezugslinien und Legende des konkreten Dokuments.

Kann ich das Fundament nach den Massen auf der Produktseite bauen?

Nicht ohne Abgleich mit der modellspezifischen Fundament-, Sockel- oder Montagezeichnung. Eine Produktseite dient primär der Auswahl. Lassen Sie kritische Masse bestätigen, bevor Beton, Mauerwerk oder andere schwer veränderbare Bauteile ausgeführt werden.

Warum unterscheidet sich die Nenngrösse von der technischen Zeichnung?

Nenngrössen erleichtern die Einordnung einer Modellreihe und können gerundet sein. Die technische Zeichnung beschreibt dagegen konkrete Bezugspunkte. Profile, Sockel und konstruktive Teilungen können zu abweichenden tatsächlichen Massen führen.

Was bedeutet „nicht massstäblich“?

Die gezeichnete Länge darf nicht mit Lineal oder Bildschirmwerkzeug bestimmt werden. Verwenden Sie ausschliesslich eingetragene Masszahlen. Fehlt ein benötigtes Mass, muss es erfragt werden.

Wie erkenne ich, auf welcher Seite die Tür liegt?

Nutzen Sie den Grundriss und suchen Sie Türsymbol, Öffnungsrichtung oder Bauteilkennzeichnung. Definieren Sie zugleich, von welcher Seite das Gebäude betrachtet wird. Wenn die Variante gespiegelt werden kann oder die Darstellung unklar ist, ist eine Bestätigung erforderlich.

Welche Masse sind bei einem Anlehngewächshaus wichtig?

Neben Breite und Tiefe sind Wandanschlusshöhe, Traufenlage, höchste Dachkante, Dachneigung, Profilposition und Abstände zu vorhandenen Bauteilen relevant. Auch Wandebenheit und konstruktive Eignung des Untergrundes müssen geprüft werden.

Wie viel zusätzlichen Platz sollte ich rundherum lassen?

Es gibt keinen pauschalen Wert für jedes Modell und Grundstück. Der erforderliche Raum hängt von Montageablauf, Reinigung, geöffneten Fenstern, Entwässerung, Wegen und örtlichen Abstandsregeln ab. Planen Sie einen real nutzbaren Arbeits- und Wartungsbereich und prüfen Sie lokale Anforderungen.

Beweisen gleiche Diagonalen, dass das Fundament korrekt ist?

Nicht vollständig. Gleiche Diagonalen sind eine wichtige Kontrolle für einen rechteckigen Grundriss, müssen aber zusammen mit Seitenlängen, Zwischenmaßen, Ebenheit und Höhenlage geprüft werden. Bei komplexen Formen ist jede Teilzone separat zu kontrollieren.

Welches Dokument gilt, wenn zwei Masse voneinander abweichen?

Das lässt sich nicht pauschal nach Dokumentart entscheiden. Prüfen Sie Modellzuordnung und Revisionsstand und lassen Sie den massgeblichen Wert vom Anbieter bestätigen. Änderungen am Fundament sollten bis zur Klärung unterbleiben.

Wo finde ich Garantie- und Pflegeinformationen?

Die Bedingungen stehen im Bereich Garantie. Pflegehinweise sind separat zu beachten, da Masszeichnung, Montageanleitung und Wartungsinformation unterschiedliche Aufgaben erfüllen.

Abschließende Zeichnungsprüfung

Führen Sie die letzte Kontrolle nicht nur am Schreibtisch, sondern am abgesteckten Standort durch. Vergleichen Sie Modell, Dokumentstand, Aussenkontur, Sockelmass, Höhen, Tür, Diagonalen und Anschlusszonen. Prüfen Sie danach die Nutzung: Kann die Tür vollständig arbeiten? Bleiben Wege passierbar? Sind Dachfenster, Rinnen und Aussenflächen erreichbar?

Eine belastbare Planung entsteht erst, wenn dieselben Bezugspunkte in Produktunterlagen, Fundamentzeichnung, Montageanleitung und Absteckung verwendet werden.

Dokumentieren Sie die freigegebenen Masse in einer einfachen Prüfliste und fotografieren Sie die Absteckung. So bleibt nachvollziehbar, welche Variante geplant wurde. Zusätzliche Ideen zur Nutzung bietet der Bloomcabin Blog; technische Entscheidungen sollten jedoch immer auf den Unterlagen des ausgewählten Modells beruhen.
