Planear el calentador y la conexión eléctrica de una sauna
El calentador eléctrico debe adecuarse al recinto real, al sistema de control y a la instalación disponible. Esta guía reúne los datos necesarios antes de comprar, explica la placa de características y señala qué acordar con el profesional eléctrico.
El proyecto eléctrico de una sauna exterior no comienza escogiendo una protección. Primero hay que estudiar juntos recinto, calentador, control, sensores y sitio. Después se determinan alimentación, medidas de protección y rutas del cableado.
Esta guía aborda saunas exteriores privadas en México. No reemplaza las instrucciones del fabricante ni la revisión profesional. Rigen los documentos de los componentes entregados, la normativa eléctrica aplicable y las condiciones locales y de la empresa suministradora.
Componentes de la calefacción eléctrica de una sauna
El calentador es solo una pieza. Según el sistema, harán falta otros elementos compatibles entre sí:
- Calentador: Equipo con resistencias, depósito para piedras, conexiones y separaciones de seguridad definidas.
- Piedras: Deben ser aptas para el equipo y respetar tamaño, cantidad y acomodo indicados.
- Sistema de control: Puede venir integrado en el calentador o instalarse por separado.
- Módulo de potencia: En algunos sistemas conmuta por separado la carga eléctrica del calentador.
- Sensor y limitador térmico: Vigilan la temperatura desde el punto establecido.
- Mando: Interfaz situada dentro o fuera del recinto, según el sistema.
- Cableado de conexión y sensores: Debe admitir la temperatura, ubicación y condiciones señaladas por el fabricante.
- Protecciones: Incluyen protección del circuito, diferencial y, si corresponde, medios para aislar o desconectar.
No dé por hecho que el paquete contiene todas las piezas; confírmelo en la documentación del producto. Para conocer otras configuraciones, visite Saunas. Dos cabinas parecidas en tamaño pueden diferir en construcción y en el calentador requerido.
Primero el recinto; después, el tablero
La selección depende de la carga térmica efectiva. El volumen interior sirve como referencia inicial, pero también influyen vidrio, piezas sin aislamiento o muy conductoras, puertas, forma del recinto, ventilación y clima del sitio.

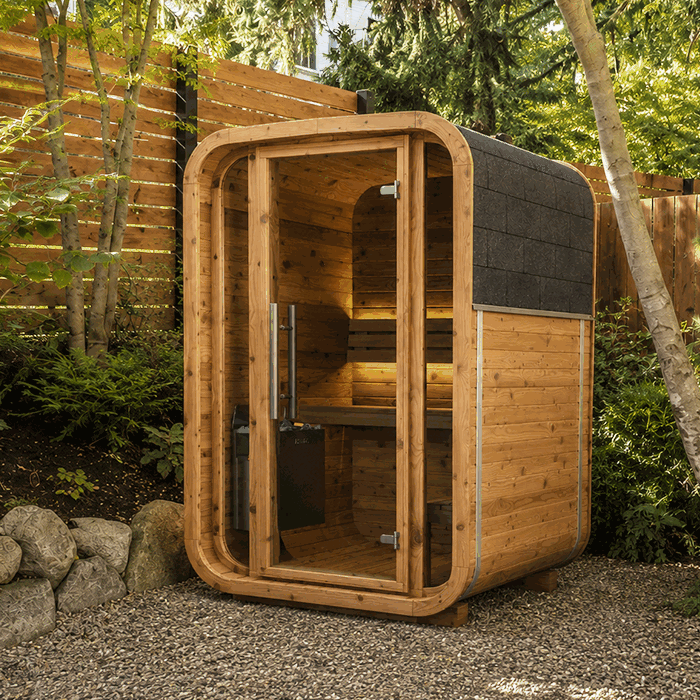

La compacta sauna exterior Elma S y la más amplia sauna exterior Elma L no deben recibir igual solución eléctrica solo por parecerse. También cambia la evaluación entre una sauna barril HC150 y modelos barril de mayor longitud.
Más potencia no siempre es mejor: puede alterar el control y exigir capacidad innecesaria. Un equipo pequeño quizá trabaje demasiado, no alcance la temperatura prevista o distribuya mal el calor. Elija con los cálculos de los fabricantes de sauna y calentador.
Información necesaria para recomendar el calentador
- modelo exacto y modalidad de instalación;
- medidas interiores útiles y volumen calculado;
- dimensión y tipo de vidrio, piedra u otras superficies normalmente no aisladas;
- composición documentada de paredes, techo y piso;
- lugar del calentador y montaje posible;
- separación respecto de bancas, paredes, puerta y barrera protectora;
- sitio de la sauna, longitud y ruta de alimentación;
- suministro existente y capacidad disponible en el tablero;
- funciones deseadas de mando local o remoto.
Si falta certeza, envíe nombre del producto, plano y fotografías del lugar. Mediante Contacto puede consultar detalles del producto.
Lectura de los datos eléctricos del calentador
Los anuncios y fichas resumidas suelen mostrar únicamente la potencia. Para diseñar la instalación hacen falta la placa de características, el esquema de conexiones y el instructivo de montaje de la versión específica.
| Dato técnico | Uso durante el proyecto |
|---|---|
| Potencia nominal | Consumo eléctrico del calentador bajo las condiciones declaradas. |
| Tensión nominal y red | Identifican el suministro y la configuración para los que se diseñó el equipo. |
| Corriente nominal | Sirve para elegir conductores, maniobra y protecciones junto con el tendido y la información del fabricante. |
| Fases y terminales | Establecen la conexión admitida; no se deducen únicamente de la potencia. |
| Modalidad de control | Aclara si hacen falta mando, módulo de potencia y sensores adicionales. |
| Protección y lugar de montaje | Determinan en qué zonas puede instalarse cada componente. |
| Requisitos del cable | Pueden fijar calibre, resistencia al calor y condiciones de conexión. |
No calcule la corriente solo con los watts publicitados. Considere la conexión interna, las fases, los controles y la versión del equipo destinada al país.
Circuito dedicado, protecciones y aislamiento
El calentador supone una carga elevada y duradera, por lo que debe evaluarse un circuito dedicado bien dimensionado. El profesional definirá seccionamiento multipolar, protección diferencial y demás dispositivos según el equipo, la instalación y las reglas aplicables.
Que una clavija entre en un contacto no confirma que este alimente el calentador. Extensiones, carretes móviles y conexiones provisionales del jardín no sustituyen el suministro previsto para una calefacción fija.
Qué preguntar al profesional eléctrico
- ¿Bastan la acometida y la capacidad actual del tablero?
- ¿Qué red y conexión exige esta versión del calentador?
- ¿Qué conductor corresponde a la longitud y al método de tendido?
- ¿Qué protecciones indican el fabricante y las condiciones del sitio?
- ¿Dónde puede colocarse la conexión o derivación?
- ¿Cómo se aislará la instalación y se impedirá una reconexión?
- ¿Harán falta excavaciones, ductos o cambios en el tablero secundario?
- ¿Qué pruebas y comprobantes se entregarán al terminar?
Capacidad disponible y distribución eléctrica
Un espacio vacío en el tablero no garantiza capacidad suficiente. Revise acometida, protecciones previas, distribución, simultaneidad, rutas y cargas grandes existentes, como bomba de calor, cargador, calentador instantáneo, estufa eléctrica o equipos de jardín.
La sauna no debe estudiarse aislada del jardín. Luces, contactos exteriores, bombas, motores de pérgola o una futura caseta quizá necesiten otros circuitos. Prever infraestructura reduce obras posteriores, pero nunca permite aumentar las protecciones del calentador más allá de lo indicado.
Ruta del cable y exposición térmica
En una sauna exterior conviven suelo o intemperie, una posible zona técnica y el recinto caliente. Un cable apto para el área fresca puede no resistir cerca del techo o de las conexiones del calentador.
Defina la ruta antes de cimentar y montar. Considere golpes, humedad, radiación UV, curvaturas, pasos por muros y separación entre potencia y sensores. Evite superficies calientes, filos y futuros puntos de fijación.
Siempre que pueda, evite perforar techo y muros exteriores. Los pasos indispensables deben impedir la entrada de agua a la pared. No selle aberturas sobrantes de manera improvisada ni con materiales inadecuados.
Controles, sensores y encendido remoto
Algunos calentadores incorporan mando; otros requieren control independiente. En estos últimos, mando, potencia, sensor y demás protecciones deben formar el sistema autorizado. No mezcle componentes solo porque sus conectores o terminales se parezcan.
El fabricante fija la ubicación del sensor, que gobierna regulación y apagado de seguridad. Trasladarlo a una zona más fría para elevar la temperatura falsea el control y puede provocar sobrecalentamiento peligroso.
El encendido remoto o por aplicación suele exigir seguridad adicional. Antes de activarlo, compruebe que no haya toallas, utensilios ni objetos encima o cerca del calentador. Un relevador doméstico cualquiera no reemplaza el control diseñado por el fabricante.
Tierra, equipotencialidad y prevención del choque eléctrico
Conductor de protección, tierra, equipotencialidad y diferencial se evalúan como un conjunto. No una piezas metálicas sin proyecto. El profesional determinará qué elementos conductores intervienen y demostrará con mediciones la eficacia de la protección.
La madera no elimina el riesgo eléctrico. Humedad, piel mojada, intemperie y calor exigen equipos e instalación apropiados. Las modificaciones posteriores a la comprobación pueden anular la protección verificada.
Separaciones y barrera del calentador
Las distancias respecto de madera, bancas, techo, puerta y otros elementos son parámetros obligatorios del proyecto. Consulte el manual de la versión exacta; no bastan reglas generales ni medidas de un modelo parecido.
La barrera evita contactos accidentales, pero no debe obstaculizar el aire ni las separaciones. Fíjela bien y no la use como repisa o tendedero. Al comparar plantas como HC 180, HC 225 y HCF 225, revise tanto los asientos como el espacio seguro alrededor del calentador.
Pasos prácticos antes de la compra
- Elegir la sauna: Defina forma, interior, puerta, vidrio y posición del calentador. La guía Cómo elegir sauna de madera, barril o jardín ofrece una orientación inicial.
- Evaluar el lugar: Revise acceso, cimentación, desagüe, linderos y trámites municipales. Consulte cuándo podrían requerirse autorizaciones para estructuras de jardín; aun así, confirme por separado el proyecto concreto con el municipio correspondiente.
- Pedir una recomendación: Entregue al proveedor datos del recinto y funciones buscadas.
- Reunir documentos: Obtenga placa, esquema e instrucciones antes de diseñar la parte eléctrica.
- Encargar la revisión profesional: Solicite comprobar en sitio la instalación, la ruta y las protecciones.
- Desglosar los costos: Separe sauna, calentador, excavación, alimentación, modificación del tablero y puesta en marcha.
- Confirmar el contenido: No cierre el pedido hasta saber qué controles, sensores y piezas de conexión incluye.
- Coordinar el montaje: Decida qué cables van antes de la cimentación o armado y qué conexiones esperan hasta concluir la estructura.
Consulte el proceso en Cómo hacer un pedido. Para la logística, revise Compra y entrega .
Recepción y control de los componentes
Antes del montaje, busque daños visibles y confirme modelo y contenido. Compare placa, control, sensores, mando, módulo de potencia, fijaciones, piedras y documentos con la confirmación del pedido.
No repare terminales dañadas, cables de sensor doblados ni carcasas deformadas. Guarde embalaje y etiquetas mientras se aclara el caso. Consulte las condiciones de Garantía para valorar el alcance y las reclamaciones.
Comprobaciones para instalación y puesta en marcha
- sauna armada por completo conforme al instructivo;
- modelo y versión eléctrica cotejados con el proyecto;
- calentador firmemente montado y separaciones comprobadas;
- barrera protectora bien fijada, cuando corresponda;
- piedras revisadas, limpias y acomodadas sin apretarlas;
- sensor térmico y dispositivos de seguridad exactamente en los puntos prescritos;
- cables de potencia y sensores separados y protegidos;
- terminales comprobadas según el fabricante;
- conductor de protección, protecciones y desconexión revisados;
- mediciones realizadas y documentadas por el profesional;
- ventilaciones libres y sin obstrucciones del equipamiento;
- primer calentamiento vigilado;
- control, apagado y mandos probados;
- usuarios instruidos para operar, aislar y responder ante una falla.
El primer calentamiento puede liberar olores de fabricación o materiales. Ventile según el fabricante. Si aparecen humo intenso inusual, arcos, olor a quemado o disparos repetidos de una protección, apague de inmediato y solicite revisión profesional.
Conservación y diagnóstico de fallas
Antes de usarla, retire cualquier objeto del área del calentador. Revise periódicamente piedras, cables visibles, fijaciones, barrera, ventilaciones y controles. Las piedras deshechas o compactadas dificultan el aire y fuerzan las resistencias; sustitúyalas y reacomódelas según el manual.
Si actúa una protección, no la restablezca repetidamente sin investigar. La causa puede ser humedad, cable dañado o una falla en resistencias, control o conexión. Que el calentador produzca calor aparentemente normal no descarta un problema eléctrico.
Anote cuándo ocurrió, la etapa de funcionamiento, códigos y observaciones. Así ayudará al servicio y al electricista. Solo personal con la preparación correspondiente debe abrir carcasas, terminales y controles en el estado sin tensión permitido.
Integrar la sauna al diseño del jardín
La mejor ubicación no depende solo de la electricidad. Recorridos, privacidad, drenaje, iluminación, viento y acceso de mantenimiento condicionan el uso. Una HCF 300 o LC 225 debe aparecer en el plano con sus áreas reales de acceso y servicio.
Si añadirá una pérgola, el artículo Cómo elegir una pérgola bioclimática puede orientar la distribución. Un invernadero requiere otro manejo de temperatura y humedad; consulte Temperatura y humedad del invernadero y Policarbonato y aislamiento.
Para una visión general, explore las Tendencias de jardín. Compare también las categorías Invernaderos y jardines de invierno y Casetas de jardín . Encontrará más recursos técnicos en Información útil reúne más contenido técnico.
Preguntas comunes
¿Sirve un contacto doméstico para el calentador eléctrico?
El tipo de contacto no permite decidirlo. Muchos calentadores necesitan otra alimentación y un circuito dedicado. Revise placa y esquema de conexión; incluso para un equipo pequeño, el profesional debe comprobar instalación y protecciones existentes.
¿Cómo se elige la potencia adecuada?
Parta del volumen interior y la construcción. Incluya vidrio, componentes poco aislantes, forma del recinto y cálculo del fabricante. Ni la longitud exterior de una sauna barril ni sus asientos bastan para escoger.
¿Conviene comprar antes de hablar con el electricista?
Primero preseleccione un modelo y consiga su documentación. Compre cuando estén confirmados la viabilidad eléctrica y todos los componentes del sistema; así evitará versiones incompatibles y obras imprevistas.
¿Los watts anunciados determinan la protección?
No. También importan tensión, fases, corriente nominal, conexión, tendido y requisitos del fabricante. El profesional dimensionará conductores y protecciones como un sistema y considerará la instalación disponible.
¿Todo calentador incluye control?
No. Algunos llevan mandos; otros requieren control externo, sensores y quizá módulo de potencia. Antes del pedido, confirme qué piezas forman el sistema y cuáles se suministran.
¿Puedo ubicar el sensor donde indique la temperatura que quiero?
No. Su posición la establece el fabricante. Colocarlo libremente distorsiona la regulación y puede perjudicar el apagado de seguridad. Tampoco lo traslade después salvo conforme a la documentación autorizada.
¿Puede activarlo un relevador de casa inteligente?
Únicamente si el sistema incorpora una interfaz prevista para ello y cumple todas las condiciones de seguridad. Un relevador universal no sustituye el control autorizado, los bloqueos ni la vigilancia del encendido remoto.
¿Qué hago si se dispara una protección al calentar?
Apague el equipo y no restablezca la protección repetidamente. Registre la etapa y los mensajes de falla. El electricista o servicio autorizado debe revisar conexión, cable, protección, resistencias y posible humedad.
¿Una sauna de leña requiere proyecto eléctrico?
Sí, cuando tenga iluminación, contactos, controles u otras cargas. El calentamiento ya no consume electricidad, pero siguen importando intemperie, humedad y cableado. Para la estufa, consulte localmente ubicación, protección contra incendio y evacuación de humos.
¿Puede terminarse la instalación antes de armar la sauna?
En ciertos casos pueden prepararse alimentación subterránea, ductos y parte del tablero. Las posiciones de calentador, sensores, mando y conexiones deben verificarse contra el montaje real. La conexión y las pruebas finales se hacen con el sistema instalado.
¿Qué documentación debo guardar?
Conserve factura, confirmación, placa, manuales, esquema eléctrico, informe de pruebas, ajustes del control y fotos de cables ocultos. Ayudarán en mantenimiento, identificación de refacciones y futuras modificaciones.
¿Quién decide la solución eléctrica final?
El fabricante fija los requisitos del calentador; el proveedor aporta datos del recinto y producto. El electricista evalúa instalación, sitio y reglas aplicables. Ningún consejo general en internet sustituye el diseño final de la conexión.
