Ako správne čítať rozmery skleníka a technické výkresy

Tento sprievodca vysvetľuje, ako systematicky vyhodnocovať kótované výkresy, pôdorysy, pohľady a montážne podklady skleníka. Pred objednávkou a montážou tak spoľahlivo preveríte vonkajší obrys, základ, priestor dverí, výšky, interiér aj detaily napojenia.

Výkres skleníka nie je dekoratívny produktový obrázok, ale stručný technický opis. Ukazuje, akú plochu stavba zaberá, kde sa stretávajú diely a ktoré odstupy sú dôležité pre základ, montáž aj neskoršie používanie. Chyby často nevznikajú pri zložitej geometrii, ale zámennou menovitého, vonkajšieho, základového a svetlého vnútorného rozmeru.

Nevychádzajte preto z jediného údaja. Pôdorys, pohľady, detailné výkresy a montážny návod čítajte ako súvisiaci súbor dokumentov. Pri nejasnostiach si konkrétny rozmer nechajte písomne potvrdiť ešte pred zhotovením základu. Platí to najmä pre väčšie oranžérie, tvary T a modely pripojené k existujúcej stene.

Najprv určite druh výkresu

Typ výkresu určuje, čo z neho dokážete zistiť. Pôdorys zobrazuje skleník zhora. Je vhodný na kontrolu šírky, dĺžky, polohy dverí, tvaru stavby a obrysu základu. Predný, bočný alebo zadný pohľad opisuje výšky, sklony strechy, odkvapy, hrebeň a členenie stenových i strešných polí. Rez pomyselne prechádza budovou a môže ukázať voľné vnútorné výšky alebo napojenia profilov.

Rozložené výkresy a montážne kroky slúžia na iný účel: vysvetľujú poradie dielov, upevňovacie body a orientáciu. Detailné výkresy zväčšujú jednotlivé napojenia, napríklad sokel, prah dverí alebo stenový profil. Perspektívne zobrazenia pomáhajú pri priestorovej orientácii, no zvyčajne nie sú spoľahlivým podkladom na vytyčovanie.

Na každom dokumente si poznačte označenie modelu, variant, stav revízie a zobrazený pohľad. Pri zdanlivo symetrických konštrukciách označená severka alebo vlastnoručne dopísaná strana záhrady zabráni zámene ľavej a pravej strany.

Pochopenie základných rozmerov skleníka

Celková šírka a celková dĺžka

Šírka a dĺžka sa môžu vzťahovať na rôzne referenčné body: vonkajšiu hranu profilu, vonkajšiu hranu sokla, os nosného prvku alebo hranu základu. Kótovacie šípky a pomocné čiary ukazujú, ktoré body sú myslené. Ak pomocné čiary siahajú po najvzdialenejšie hrany profilov, zvyčajne ide o vonkajší rozmer. Ak končia pri odsadenom základe, môže byť zobrazený rozmer sokla alebo dosadacej plochy.

Pri obdĺžnikových modeloch na úplné plánovanie plochy nestačí vynásobiť dve hodnoty. Presahy strechy, zvody, pohyb dverí a prístup na montáž môžu ležať mimo uvedeného pôdorysného obrysu. Informácie o výbere rôznych stavebných tvarov nájdete v sekcii Skleníky a zimné záhrady. Dizajnovým súvislostiam zložitejších stavieb sa venuje aj sprievodca Oranžérie, veľkosti a stavebné formy.

Výška odkvapu, hrebeňa a celková výška

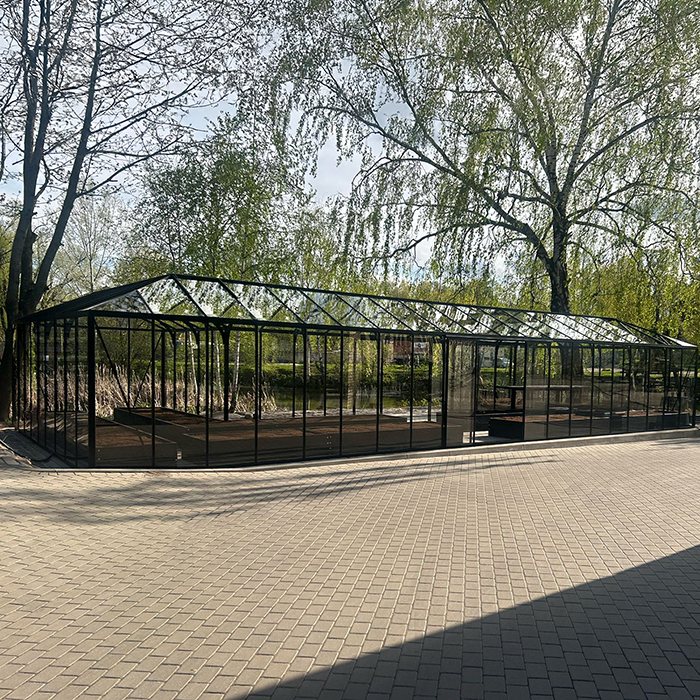

Výška odkvapu sa meria v prechode medzi bočnou stenou a strechou. Výška hrebeňa označuje najvyšší bod klasickej sedlovej strechy. Dodatočne uvedená celková výška môže zahŕňať ďalšie diely. Rozhodujúci je vždy spodný referenčný bod označený vo výkrese: hotová horná hrana základu, terén, spodná hrana sokla alebo iná definovaná úroveň.

Výšky nie sú dôležité len pre priestor nad hlavou. Ovplyvňujú vzdialenosť od konárov, odkvapov, výstupkov stien a prvkov na pozemku. Aj otvorené strešné okná môžu presahovať uzavretý obal stavby. Neplánujte preto iba podľa uzavretej konštrukcie.

Rozmery dverí

Pri dverách treba rozlišovať aspoň tri údaje: hrubý alebo rámový otvor, svetlú šírku priechodu a vonkajší rozmer dverného prvku. Pre fúriky, pestovateľské stoly alebo náradie je rozhodujúci voľný priechod. Vonkajší rozmer rámu automaticky neudáva, koľko priestoru je skutočne priechodného.

Skontrolujte aj spôsob otvárania a pohybový priestor. Otočné dvere vyžadujú voľnú plochu na otvorenie, posuvné dvere bočný priestor pozdĺž fasády. Dôležitá môže byť aj výška prahu a skladba budúceho chodníka. Dvere neposudzujte izolovane, ale spolu s vonkajším chodníkom, vnútorným chodníkom a základom.

Rastr polí a delenie zasklenia

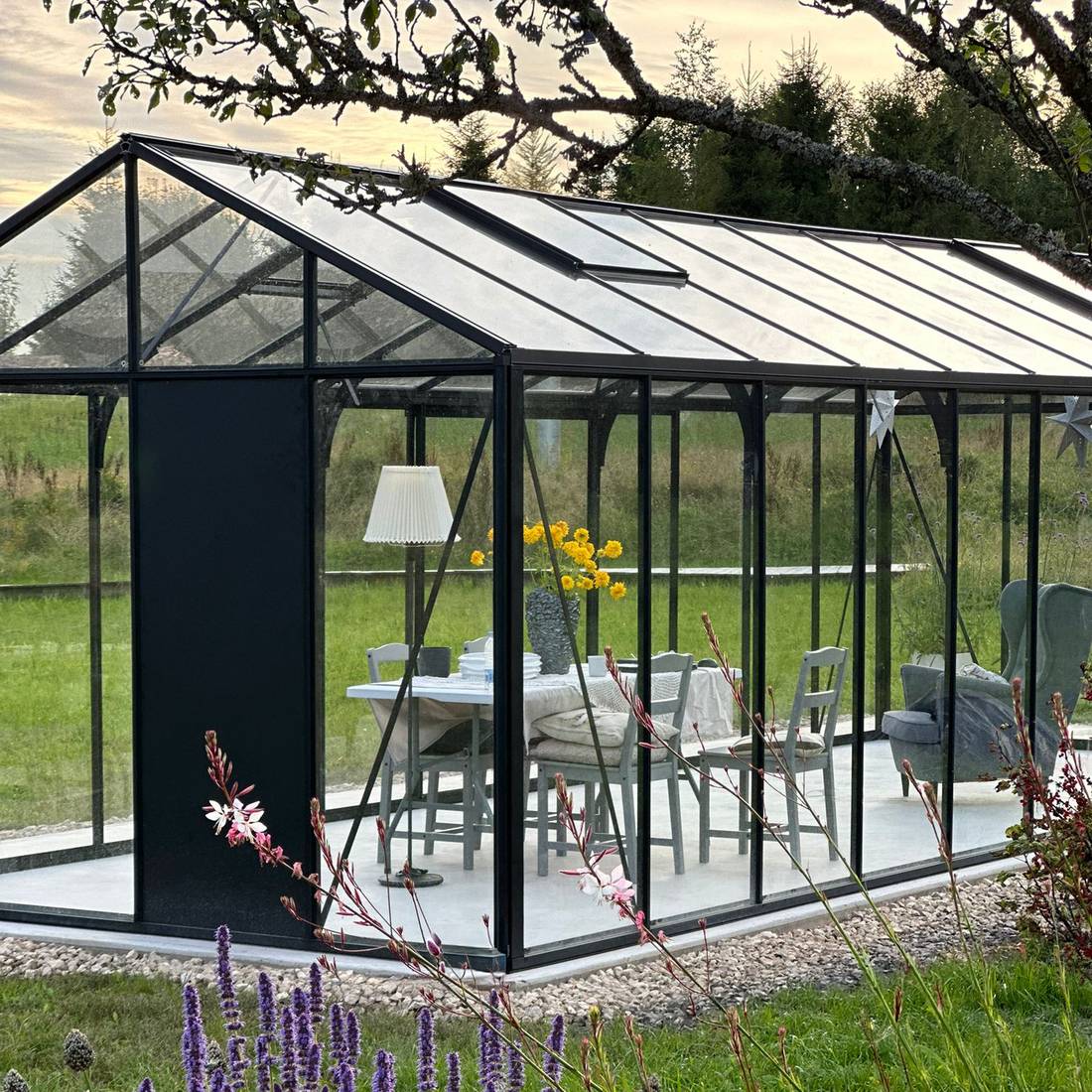

Mnohé hliníkové skleníky sú rozdelené na opakujúce sa polia. Kótovacie reťazce preto môžu znázorňovať osový raster, šírky jednotlivých panelov alebo celkovú dĺžku. Čiastkové rozmery sčítajte len vtedy, keď sa jednoznačne používajú rovnaké referenčné body. Šírky profilov alebo koncové polia môžu znamenať, že súčet predpokladaných rozmerov panelov presne nezodpovedá vonkajšiemu rozmeru.

Delenie pomáha pri plánovaní príslušenstva, vetracích otvorov, políc a výsadby. Nesmie sa však chápať ako voľne voliteľný stavebný raster. Informácie o vlastnostiach komôrkových dosiek ponúka článok o polykarbonáte v skleníku. Pre konkrétny model sú záväzné jeho technické podklady.

Ako čítať jazyk kótovacích čiar

Technické kótovanie sa spravidla skladá z kóty, kótovacej čiary, šípok alebo ukončovacích značiek a pomocných čiar. Pomocné čiary vedú k meraným bodom. Súvislá celková kóta opisuje celú vzdialenosť; kótovací reťazec ju rozdeľuje na úseky. Údaje v zátvorkách alebo osobitne označené údaje môžu mať podľa dokumentu iba informatívny charakter. Nespoliehajte sa na všeobecné predpoklady, ale riaďte sa legendou konkrétneho výkresu.

Symboly priemeru, polomeru, uhla, spádu alebo výškovej úrovne majú každý vlastnú funkciu. Ani osi a skryté hrany si nemožno zameniť so skutočnými vonkajšími hranami. Ak chýba legenda, treba objasniť každý výklad rozhodujúci pre stavbu.

Nikdy nemerajte obrazovku ani výtlačok

PDF nemerajte pravítkom na obrazovke. Úroveň zväčšenia, veľkosť obrazovky a prispôsobenie stránky menia zobrazenie. Aj výtlačok môže byť automaticky zmenšený, zväčšený alebo deformovaný. Aj pri uvedenej mierke má vytlačená kóta prednosť, ak dokument neurčuje inak.

Pri označení „nie je v mierke“ alebo príslušnej skratke používajte výlučne kóty. Chýbajúci údaj neurčujte odmeraním z grafiky.

V každom dokumente overte jednotky

Skontrolujte, či sú rozmery uvedené v milimetroch, centimetroch alebo metroch. Technické produktové výkresy často používajú milimetre, situačné plány zasa metre. Zmiešané dokumenty zvyšujú riziko chýb. Pri vlastných výpočtoch vždy zapisujte aj jednotky a prevádzajte ich až na konci.

Pozornosť si zaslúžia aj desatinné oddeľovače. Hodnoty bez kontroly nepreberajte do plánovacieho softvéru alebo tabuliek, ktorých jazykové nastavenie rozdielne pracuje s čiarkou a bodkou.

Menovitý rozmer, skutočná dosadacia plocha a využiteľný interiér

Označenie veľkosti často slúži na zaradenie modelu. Nemusí na milimeter zodpovedať vonkajšej dosadacej ploche. Menovitý rozmer preto automaticky nie je základovým rozmerom. Skutočná dosadacia plocha opisuje obrys potrebný pre sokel alebo základňu. Využiteľný interiér ďalej zmenšujú profily, vzpery, dvere a vnútorné vybavenie.

Druh rozmeru	Typické použitie	Pred realizáciou overte
Menovitý rozmer	Porovnanie a triedenie modelov	Nepoužite priamo na zhotovenie základu
Maximálny vonkajší rozmer	Potreba miesta a odstupy	Zohľadnite presahy a otvorené prvky
Rozmer sokla alebo dosadacej plochy	Plánovanie nosnej základne	Skontrolujte referenčné hrany a pravouhlosť
Svetlý vnútorný rozmer	Chodníky, stoly a používanie	Zohľadnite vzpery a priestor dverí

Podobné pojmy sa používajú aj pri iných vonkajších stavbách. Sprievodca veľkosťami pergol, sprievodca základom pergoly a produktová stránka vonkajšej sauny Elma S ukazujú, prečo treba veľkosť produktu, vonkajší obrys a plochu umiestnenia vždy posudzovať oddelene.

Rozložte zložité pôdorysy na jednotlivé zóny

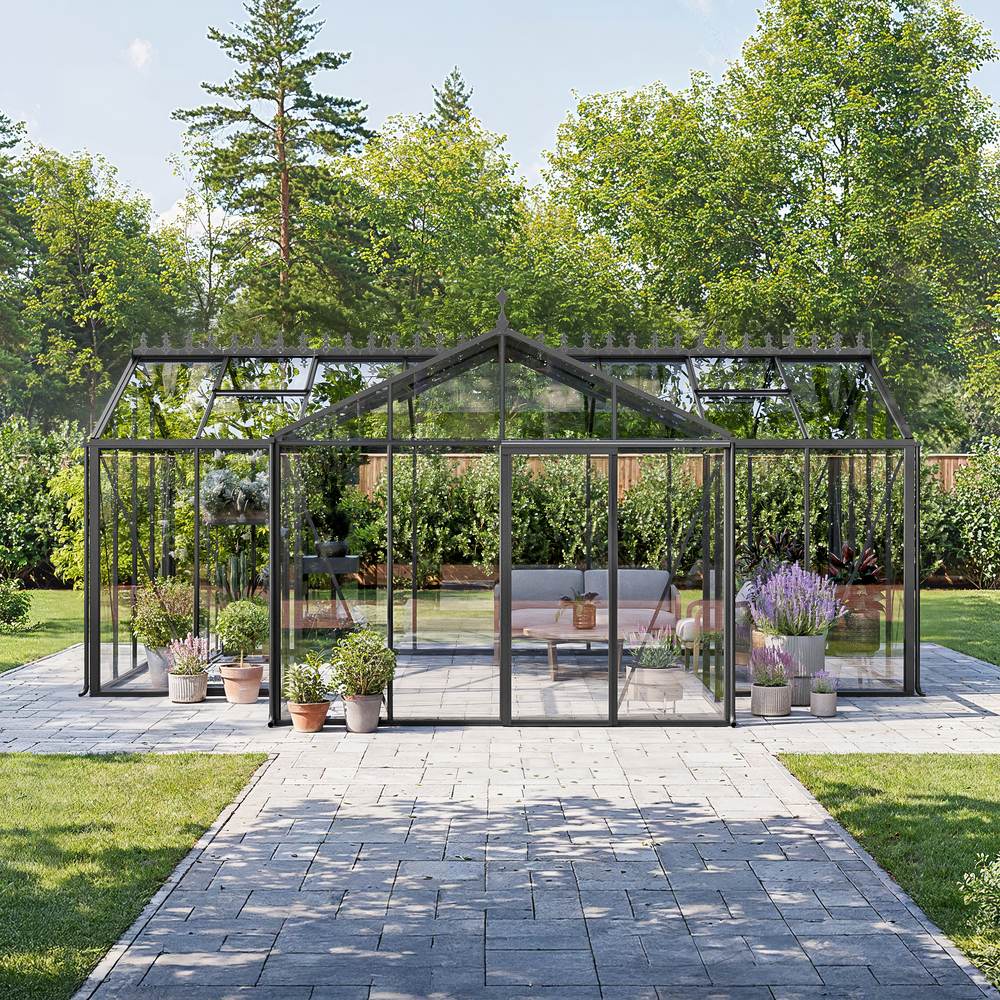

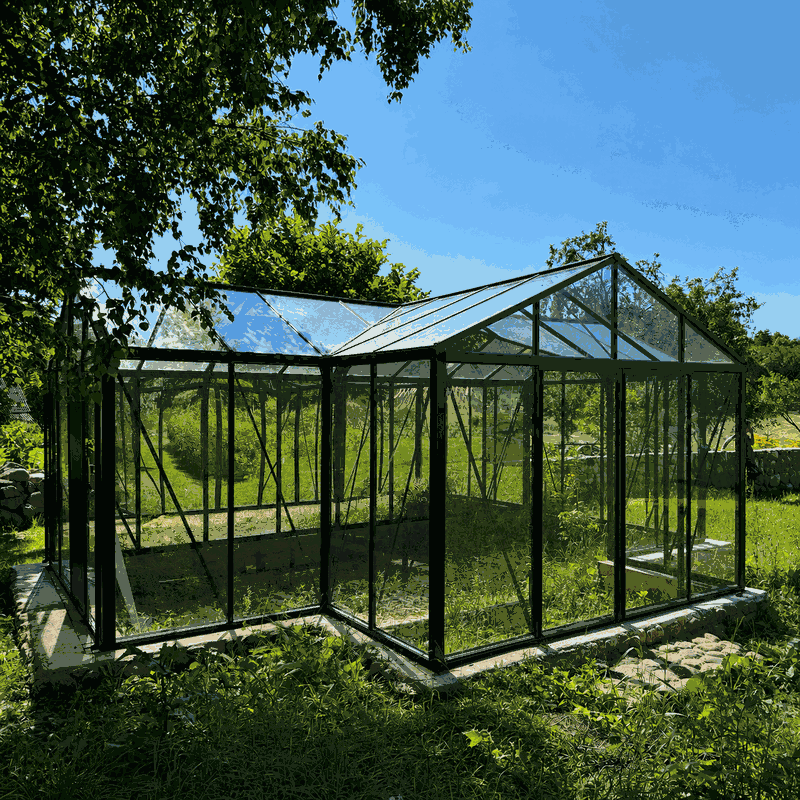

Tvary T, oranžérie alebo konštrukcie s predsadenými časťami preveríte bezpečnejšie, ak pôdorys rozdelíte na obdĺžniky a napájacie zóny. Najprv označte hlavné teleso, potom každé priečne krídlo, vstupnú časť a ustúpenie. Pri každej zóne zaznamenajte šírku, dĺžku a polohu voči spoločnej osi.

1. Vyznačte krajný obrys stavby.
2. Vyznačte hlavné osi a osi symetrie.
3. Čiastkové plochy kótujte samostatne.
4. Spočítajte a označte vnútorné aj vonkajšie rohy.
5. Kótovacie reťazce porovnajte s celkovým rozmerom.
6. Doplňte dverovú a prístupovú zónu.

Plán môže obsahovať matematicky vierohodné čiastkové rozmery a napriek tomu byť na pozemku nesprávne orientovaný. Preto stanovte jednoznačnú referenčnú stranu, napríklad „strana domu“ alebo „záhradná bránka“. Historicky inšpirované návrhy z článku o viktoriánskych skleníkoch posudzujte až po tomto technickom usporiadaní.

Preneste výkres na miesto osadenia

Začnite pevnou referenčnou čiarou, nie štyrmi nezávisle určenými bodmi. Môže to byť línia fasády, os napnutej šnúry alebo presne vymeraná základná línia. Od nej kolmo vytýčte ďalšie body. Vonkajší obrys a obrys základu označte rozdielnymi farbami.

Pred začatím treba preveriť aj miestne podmienky. Potrebný postup – napríklad ohlásenie alebo rozhodnutie o stavebnom zámere – závisí okrem iného od druhu stavby, pozemku a vyhotovenia. Článok Stavebné požiadavky pre skleník alebo pergolu ponúka prvú orientáciu; konkrétny postup overte na príslušnom stavebnom úrade.

Kontrolujte viac než štyri rohy

Pri dlhých stranách alebo členených pôdorysoch nestačia štyri rohové body. Skontrolujte medziľahlé osi, otvor dverí, ustúpenia a napojenia. Zmerajte obe uhlopriečky a navyše skontrolujte dĺžky strán. Rovnaké uhlopriečky potvrdzujú pravouhlý pôdorys len pri vhodných geometrických podmienkach; nenahrádzajú kontrolu výšky a rovinnosti.

Skontrolujte aj spád, vysoké body a výškové rozdiely. Správny vodorovný obrys môže na nerovnom podklade aj tak spôsobiť problémy pri montáži.

Pri tesnom priestore vytyčte model v skutočnej veľkosti

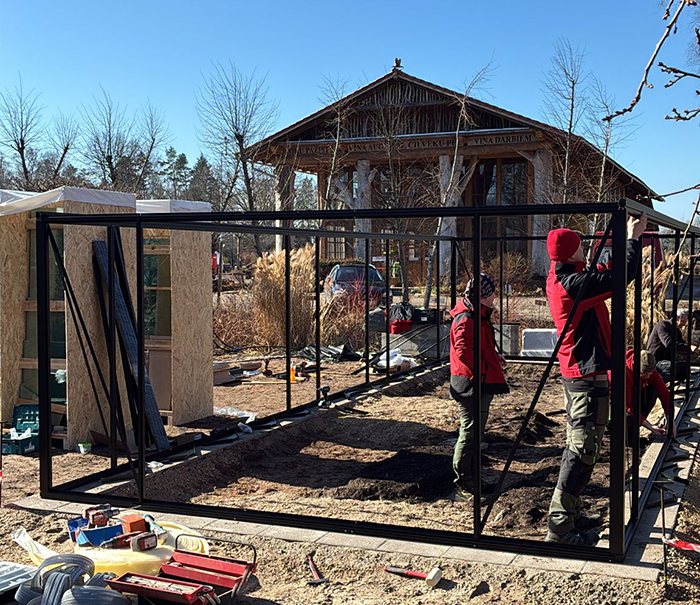

Šnúry, značkovací sprej alebo naplocho položené laty okamžite ukážu potrebu miesta. Skúšobne postavte rebrík alebo kartón do výšky hrebeňa či blízko odkvapu. Otvorte záhradné brány a nasimulujte trasu s fúrikom. Tak odhalíte konflikty, ktoré v malom pôdoryse zostanú nenápadné.

Výkresy pre prístenné a na stenu montované skleníky

Pri prístennom skleníku má existujúca stena dôležitú geometrickú aj konštrukčnú úlohu. Potrebná nie je len šírka a hĺbka, ale aj výška napojenia, sklon strechy, poloha stenových profilov a voľný priestor pri oknách, potrubiach, presahoch strechy a odvodnení.

Stenu preverujte po celej dĺžke napojenia. Výstupky sokla, nerovná omietka alebo šikmé plochy môžu zabrániť rovnému dosadnutiu profilu. Vhodnosť a únosnosť skladby steny treba posúdiť pre konkrétny projekt. Podobné rozlíšenie vysvetľuje porovnanie nástenná pergola alebo voľne stojaca pergola. Ďalšie konštrukčné rozdiely nájdete v článku bioklimatická alebo klasická pergola.

Plánujte interiér podľa svetlých rozmerov

Pre používanie sú rozhodujúce voľné šírky. Od vonkajšieho rozmeru neodpočítavajte paušálne predpokladanú hrúbku profilov. Použite uvedené vnútorné rozmery alebo si kritické odstupy nechajte potvrdiť. Hlavnú cestu, vedľajšie chodníky, pracovné plochy, nádoby na rastliny a priestor dverí plánujte samostatne.

Vysoké kultúry nepotrebujú výšku hrebeňa všade. Pod šikmou strechou dostupná výška smerom k bočnej stene klesá. Vetracie okná, vzpery a odkvapy nesmú byť blokované policami. Pri plánovaní podľa využitia pomôžu články o šaláte v skleníku a o teplote a vlhkosti vzduchu. Konštrukcia však musí zostať prístupná podľa pokynov na montáž a údržbu.

Používajte podklady v správnom poradí

Zobrazenú knižnicu montážnych návodov skontrolujte včas. Vhodný postup je:

1. Jednoznačne určite variant produktu a rozsah objednávky.
2. Prečítajte technický prehľadový výkres vonkajšieho obrysu a výšok.
3. Identifikujte výkres základu alebo základne.
4. V montážnom návode skontrolujte sokel, orientáciu dverí a detaily napojenia.
5. Porovnajte aktuálny stav dokumentu s dodanými podkladmi.
6. Nejasné rozmery objasnite pred zhotovením nemeniteľných dielov.

Ak sa dva dokumenty odlišujú, nerozhodujte podľa hodnoty, ktorá sa vizuálne javí vierohodnejšia. Zaznamenajte model, názov dokumentu, stav revízie a dotknutú kótu a obráťte sa na kontaktnú stránku. Všeobecnú pomoc nájdete v sekcii Užitočné informácie.

Kontroly pri prevzatí tovaru a pred montážou

Pred montážou porovnajte označenie modelu, počet balíkov podľa dodacích dokladov a viditeľné označenia dielov. Balíky otvárajte alebo skladujte len podľa poskytnutých pokynov. Pôdorys môže byť pripravený správne, aj keď bol dodaný alebo zvolený odlišný variant či konfigurácia dverí.

• Zhoduje sa model a variant s objednávkou?
• Zodpovedá poloha dverí schválenému plánu?
• Je základ hotový, rovný a rozmerovo skontrolovaný?
• Sú k dispozícii všetky potrebné prístupové plochy?
• Sú objasnené detaily napojenia a trasy odvodnenia?
• Je k dispozícii správny montážny návod?

Organizačné pokyny nájdete v sekciách Nákup a doručenie a Ako objednať. Pre doručenie na Slovensko je dôležitá stránka Nákup skleníka s doručením na Slovensko .

Časté chyby pri čítaní výkresov

• Použitie názvu modelu ako rozmeru základu: Zaokrúhlený údaj o veľkosti nie je realizačná kóta.
• Čítanie iba jedného pohľadu: Pôdorys a bočný pohľad odpovedajú na rozdielne otázky.
• Zámena vonkajšieho a vnútorného rozmeru: Chodníky alebo pracovné plochy sú potom príliš úzke.
• Ignorovanie pohybu dverí: Dvere potom kolidujú so záhonom, plotom alebo schodom.
• Plánovanie zrkadlovo: Perspektívne obrázky sa mylne čítajú ako záväzná orientácia dverí.
• Meranie podľa PDF: Priblíženie a mierka tlače vytvárajú nesprávne hodnoty.
• Miešanie jednotiek: Hodnoty v milimetroch sa preberú ako centimetre alebo metre.
• Kontrola iba uhlopriečok: Výšková úroveň, dĺžky strán a medziľahlé body zostávajú neoverené.
• Zabudnutie na priestor údržby: Vonkajšie plochy a odvodnenie budú neskôr neprístupné.

Pokyny k dlhodobej prístupnosti obsahuje stránka Starostlivosť o hliníkový skleník. Skúsenosti iných kupujúcich v sekcii Hodnotenia skleníkov môžu priniesť ďalšie praktické hľadiská, nenahrádzajú však výkres konkrétneho modelu.

Otázky pred schválením rozmiestnenia skleníka

• Je určený presný model a variant výbavy?
• Ktorá čiara označuje maximálny vonkajší rozmer a ktorá sokel?
• Od ktorej výškovej úrovne sa meria odkvap a hrebeň?
• Kde je svetlý otvor dverí a ako sa dvere pohybujú?
• Je konštrukcia v situačnom pláne správne orientovaná?
• Sú k dispozícii vonkajšie odstupy na montáž, čistenie a odvodnenie?
• Sú zohľadnené výstupky stien, stromy, vedenia a sklon terénu?
• Sú čiastkové rozmery, celkové rozmery a uhlopriečky v súlade?
• Je riešenie základu potvrdené pre model a miesto?
• Sú pred realizáciou preverené miestne požiadavky?

Často kladené otázky

Sú uvedené rozmery skleníka vnútorné alebo vonkajšie?

Bez výslovného označenia nerobte žiadny predpoklad. Produktové prehľady často uvádzajú menovité alebo vonkajšie rozmery, zatiaľ čo technické výkresy môžu obsahovať aj rozmery sokla a interiéru. Rozhodujú kótovacie šípky, referenčné čiary a legenda konkrétneho dokumentu.

Môžem základ postaviť podľa rozmerov na produktovej stránke?

Nie bez porovnania s výkresom základu, sokla alebo montáže konkrétneho modelu. Produktová stránka slúži predovšetkým na výber. Kritické rozmery si nechajte potvrdiť pred zhotovením betónu, muriva alebo iných ťažko zmeniteľných prvkov.

Prečo sa menovitá veľkosť líši od technického výkresu?

Menovité veľkosti uľahčujú zaradenie modelového radu a môžu byť zaokrúhlené. Technický výkres naopak opisuje konkrétne referenčné body. Profily, sokle a konštrukčné členenie môžu viesť k odlišným skutočným rozmerom.

Čo znamená „nie je v mierke“?

Nakreslenú dĺžku nemožno určiť pravítkom ani nástrojom na obrazovke. Používajte výlučne zapísané kóty. Ak požadovaný rozmer chýba, treba sa naň opýtať.

Ako zistím, na ktorej strane sú dvere?

Použite pôdorys a hľadajte symbol dverí, smer otvárania alebo označenie dielu. Zároveň určite, z ktorej strany stavbu sledujete. Ak možno variant zrkadlovo otočiť alebo je zobrazenie nejasné, je potrebné potvrdenie.

Ktoré rozmery sú dôležité pri prístennom skleníku?

Okrem šírky a hĺbky sú dôležité výška napojenia na stenu, poloha odkvapu, najvyššia hrana strechy, sklon strechy, poloha profilov a odstupy od existujúcich prvkov. Skontrolovať treba aj rovinnosť steny a konštrukčnú vhodnosť podkladu.

Koľko dodatočného priestoru mám ponechať okolo?

Neexistuje univerzálna hodnota pre každý model a pozemok. Potrebný priestor závisí od postupu montáže, čistenia, otvorených okien, odvodnenia, chodníkov a miestnych odstupových pravidiel. Naplánujte reálne využiteľný pracovný a údržbový priestor a overte miestne požiadavky.

Dokazujú rovnaké uhlopriečky, že je základ správny?

Nie úplne. Rovnaké uhlopriečky sú dôležitou kontrolou obdĺžnikového pôdorysu, no treba ich overiť spolu s dĺžkami strán, medziľahlými rozmermi, rovinnosťou a výškovou úrovňou. Pri zložitých tvaroch kontrolujte každú čiastkovú zónu samostatne.

Ktorý dokument platí, ak sa dva rozmery odlišujú?

Nedá sa to paušálne určiť podľa druhu dokumentu. Overte priradenie modelu a stav revízie a rozhodujúcu hodnotu si nechajte potvrdiť dodávateľom. Zmeny základu odložte až do objasnenia.

Kde nájdem informácie o záruke a údržbe?

Podmienky sú uvedené v sekcii Záruka. Pokyny na údržbu treba rešpektovať samostatne, pretože kótovaný výkres, montážny návod a informácie o údržbe majú rozdielne úlohy.

Záverečná kontrola výkresu

Poslednú kontrolu nevykonávajte len pri stole, ale aj na vytyčenom mieste. Porovnajte model, stav dokumentu, vonkajší obrys, rozmer sokla, výšky, dvere, uhlopriečky a napájacie zóny. Potom preverte používanie: Otvoria sa dvere úplne? Zostanú chodníky priechodné? Sú dostupné strešné okná, odkvapy a vonkajšie plochy?

Spoľahlivé plánovanie vznikne až vtedy, keď sa v produktových podkladoch, výkrese základu, montážnom návode a vytyčovaní používajú rovnaké referenčné body.

Schválené rozmery zdokumentujte v jednoduchom kontrolnom zozname a vytyčenie odfoťte. Zostane tak jasné, ktorý variant bol plánovaný. Ďalšie nápady na využitie ponúka blog značky Bloomcabin; technické rozhodnutia však musia vždy vychádzať z podkladov vybraného modelu.
