Interpretar dimensiones y dibujos técnicos de invernaderos
Esta guía enseña a examinar de forma ordenada las cotas, plantas, elevaciones y guías de montaje de un invernadero. Antes de comprarlo o armarlo, podrá verificar su perímetro exterior, fundación, acceso, alturas, volumen interior y encuentros constructivos.
El dibujo de un invernadero no cumple una función decorativa: sintetiza información técnica. Permite reconocer la superficie ocupada, los encuentros entre piezas y las holguras necesarias para fundar, montar y utilizar la estructura. Muchos errores provienen de tomar como equivalentes la dimensión nominal, la exterior, la de fundación y la libre interior.
Estudie conjuntamente planta, elevaciones, detalles y manual de montaje; una sola cota no basta. Confirme por escrito cualquier dimensión dudosa antes de construir la fundación, especialmente para orangeries grandes, formas en T o modelos adosados a muros existentes.
Identifique primero la clase de dibujo
La clase de representación determina qué información entrega. Una vista en planta observa el invernadero desde arriba y permite revisar ancho, largo, posición del acceso, forma y perímetro de fundación. Una elevación de frente, lateral o posterior expone alturas, inclinaciones, aleros, cumbreras y modulación de paredes y cubierta. Una vista en corte atraviesa imaginariamente la estructura y puede revelar alturas interiores libres o encuentros entre perfiles.
Los despieces y pasos de montaje explican secuencia, fijaciones y orientación. Los detalles agrandan encuentros concretos: zócalo, umbral o perfil mural. Las perspectivas orientan espacialmente, pero normalmente no constituyen una referencia fiable para replantear.
Anote modelo, variante, revisión y vista en cada documento. Ante estructuras aparentemente simétricas, dibuje una flecha norte o marque el lado del jardín para distinguir izquierda y derecha.
Comprender las dimensiones esenciales
Ancho y longitud generales
Ancho y longitud pueden medirse entre bordes exteriores de perfiles, bordes del zócalo, ejes portantes o límites de fundación. Las líneas auxiliares y sus flechas identifican las referencias. Cuando alcanzan las caras más externas de los perfiles, normalmente indican dimensión exterior; si concluyen en una base retraída, podrían corresponder al apoyo o zócalo.
En una planta rectangular, el producto de dos dimensiones no resuelve toda la ocupación. Aleros, bajadas de aguas lluvias, recorrido de la puerta y espacio para armar pueden exceder el perímetro señalado. Para comparar configuraciones, consulte Invernaderos y jardines de invierno. Los criterios de diseño para estructuras más elaboradas se explican también en orangeries: dimensiones y configuraciones.
Alero, cumbrera y altura general
El alero se mide donde cubierta y muro lateral se encuentran; la cumbrera corresponde al vértice del tejado a dos aguas. La altura total puede incluir otros componentes. Respete la referencia inferior dibujada: superficie terminada de fundación, suelo, borde inferior del zócalo u otro nivel definido.
Las alturas determinan espacio sobre la cabeza y proximidad a ramas, canaletas, salientes murales y elementos del terreno. Las ventanas cenitales abiertas pueden sobresalir del volumen cerrado: contemple también esa posición.
Dimensiones del acceso
En una puerta deben diferenciarse la abertura de obra o marco, el ancho útil y la dimensión exterior del conjunto. Para ingresar una carretilla, una mesa de cultivo o equipos, interesa el paso libre efectivo. El ancho exterior del marco no revela por sí solo el espacio realmente transitable.
Compruebe además el mecanismo y su recorrido. Una hoja abatible requiere espacio para girar; una corredera necesita superficie lateral sobre la fachada. También pueden influir el umbral y la futura terminación del sendero. Evalúe el acceso junto con las circulaciones exterior e interior y la fundación.

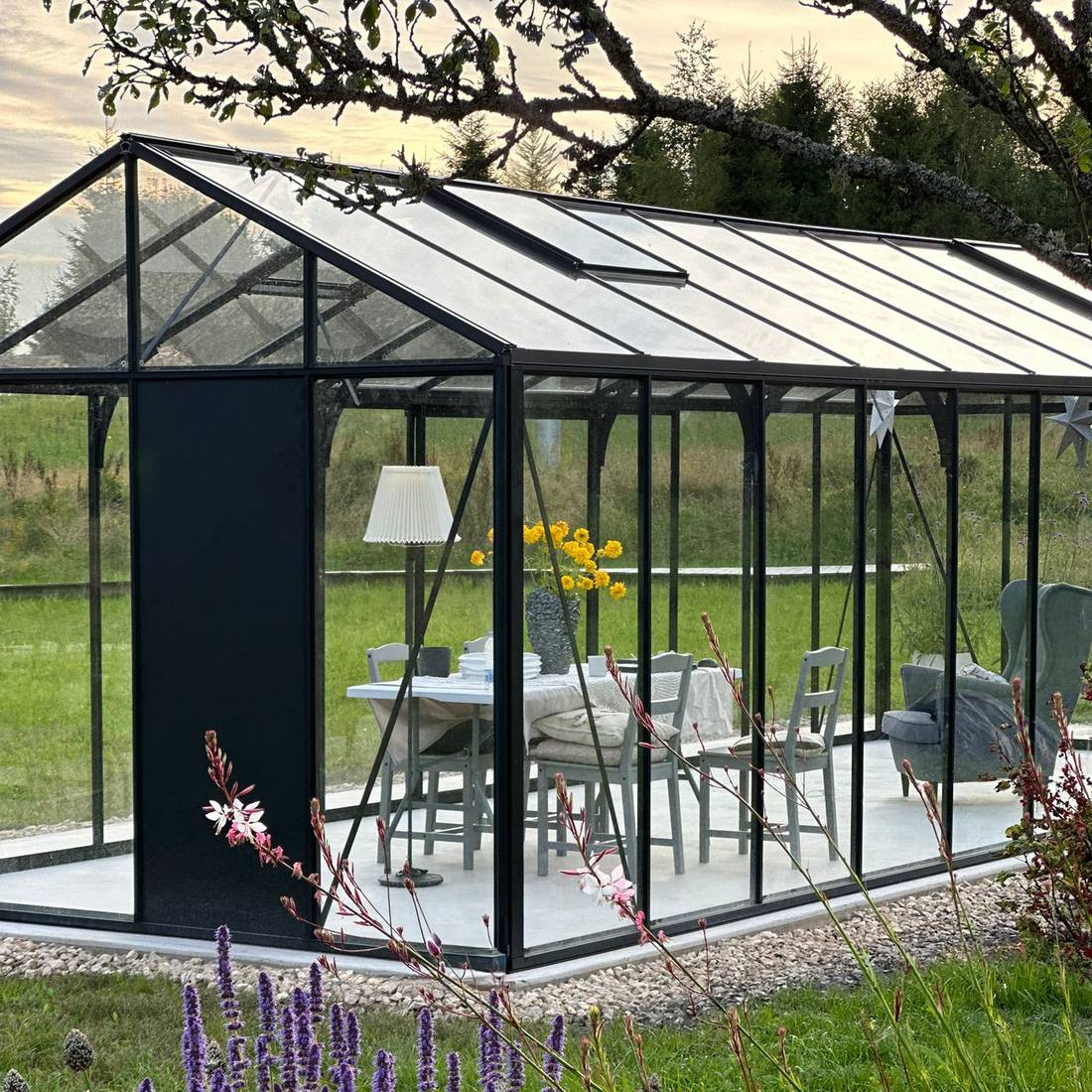

Modulación y división de paneles
Numerosos invernaderos de aluminio repiten módulos. Una secuencia de cotas puede describir ejes, anchos individuales de panel o longitud completa. Sume tramos únicamente cuando compartan referencias inequívocas. Los perfiles y módulos terminales pueden impedir que la adición de anchos estimados entregue exactamente la dimensión exterior.
Esta modulación orienta la ubicación de accesorios, ventilaciones, repisas y cultivos, pero no significa que el sistema constructivo pueda modificarse libremente. El contenido sobre policarbonato para invernaderos explica el comportamiento de las placas. Para cada modelo prevalece su documentación técnica.
Interpretar correctamente las cotas
La acotación suele reunir una cifra, su línea, flechas o topes y líneas auxiliares que conducen hasta las referencias medidas. Una cota general cubre el trayecto completo, mientras una secuencia lo separa por tramos. Según el documento, una cifra entre paréntesis o destacada puede ser meramente informativa. Revise la leyenda particular en vez de aplicar una regla supuesta.
Diámetro, radio, ángulo, inclinación y nivel poseen símbolos distintos. Tampoco deben confundirse los ejes ni las aristas ocultas con límites físicos exteriores. Si falta la leyenda, confirme cualquier lectura que pueda afectar la ejecución.
No tome medidas sobre la imagen
No mida PDF con una regla sobre la pantalla: zoom, tamaño del monitor y ajuste de página modifican la imagen. Al imprimir también puede ampliarse, reducirse o deformarse. Incluso existiendo escala, prevalece la cota escrita, salvo indicación contraria.
Cuando el documento indique «sin escala» o use una abreviatura equivalente, considere solo las cotas anotadas. Si falta un valor, no lo deduzca midiendo el dibujo.
Confirme las unidades utilizadas
Determine si las dimensiones están en milímetros, centímetros o metros. Los dibujos de producto suelen ocupar milímetros; los planos del terreno, metros. Mezclarlos facilita errores. Anote siempre la unidad durante sus cálculos y haga cualquier conversión al final.
Observe asimismo el separador decimal. Antes de llevar los datos a una planilla o software, compruebe cómo interpreta comas y puntos la configuración de idioma.
Tamaño nominal, apoyo real e interior aprovechable
El nombre de tamaño suele ordenar una gama y puede no reproducir con precisión milimétrica su ocupación exterior. Por ello, el tamaño nominal no constituye necesariamente la dimensión de fundación. La huella real de apoyo define el perímetro que requiere la base o el zócalo. El volumen interior aprovechable disminuye por efecto de perfiles, arriostramientos, puertas y mobiliario.
| Dimensión | Uso habitual | Comprobación previa |
|---|---|---|
| Tamaño nominal | Ordenar y comparar modelos | No trasladar directamente a la fundación |
| Exterior máximo | Ocupación y distancias | Agregar salientes y elementos abiertos |
| Zócalo o apoyo | Diseño de la base resistente | Verificar referencias y ángulos rectos |
| Interior libre | Pasillos, mesas y uso | Incluir riostras y área de acceso |
Estas diferencias también aparecen en otras estructuras de exterior. La orientación de tamaños de pérgolas, la guía para fundaciones de pérgolas y la ficha de la sauna de exterior Elma S muestran que el tamaño comercial, el perímetro externo y la zona de instalación deben analizarse como datos independientes.

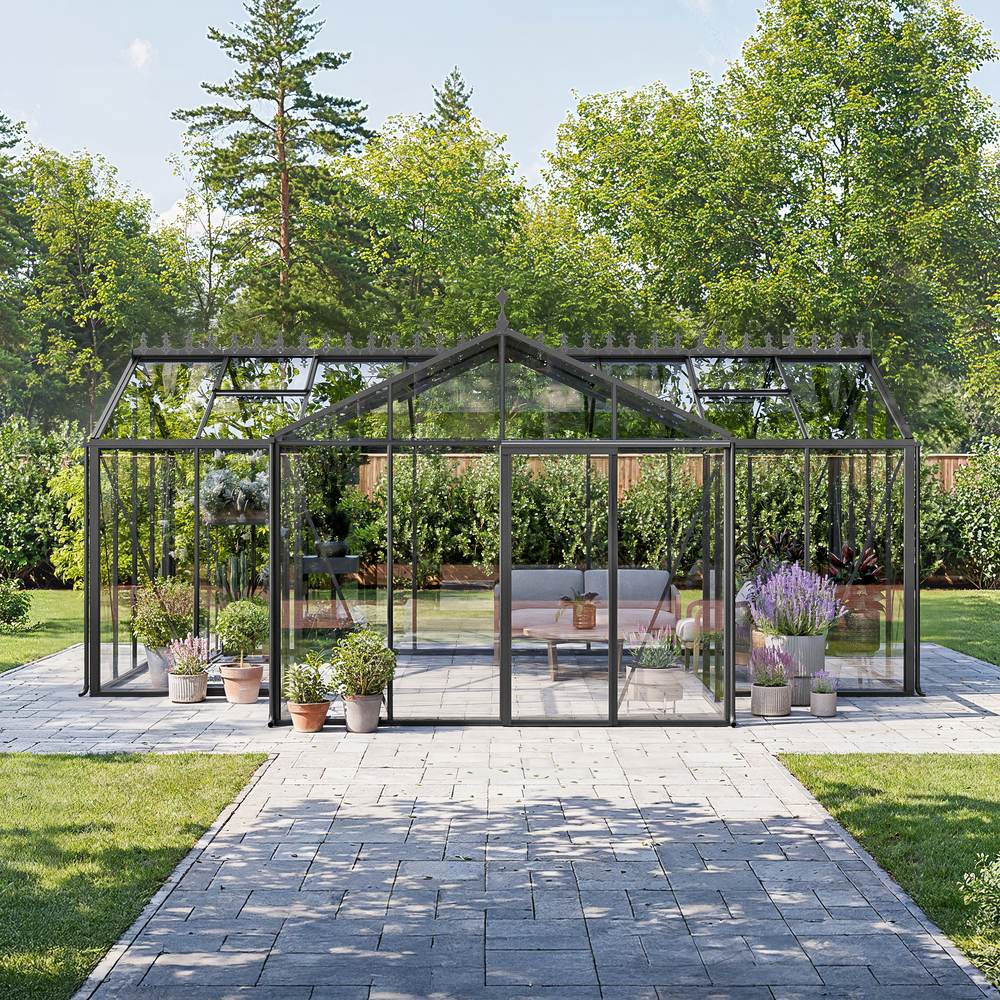

Separe una planta compleja por sectores
Para comprobar formas en T, orangeries o volúmenes salientes, divida el trazado en rectángulos y encuentros. Delimite el cuerpo principal; luego marque alas transversales, entradas y retranqueos. En cada sector, registre ancho, longitud y posición respecto del eje compartido.
- Delimite el perímetro exterior completo.
- Marque ejes principales y simetrías.
- Dimensione por separado cada superficie.
- Identifique y cuente ángulos entrantes y salientes.
- Contraste los tramos con la cota general.
- Incorpore acceso y circulaciones.
Los tramos pueden ser matemáticamente coherentes y, aun así, quedar invertidos en el predio. Defina una referencia fácil de reconocer, como «muro de la vivienda» o «acceso al jardín». Recién después considere las propuestas históricas del artículo sobre invernaderos de inspiración victoriana .
Llevar el dibujo al terreno
Comience desde una referencia continua, no desde cuatro marcas aisladas. Puede usar el frente de una construcción, una cuerda de eje o una base levantada con precisión. Proyecte desde allí los puntos perpendiculares y distinga con colores el perímetro exterior del correspondiente a la fundación.
Antes de ejecutar, averigüe las condiciones del lugar. En Chile, la ruta municipal depende de cómo se clasifique la estructura y de factores como huella, altura, anclajes, deslindes, predio y uso. El contenido Permisos para invernaderos y pérgolas entrega contexto inicial, pero la DOM respectiva debe indicar el trámite aplicable y las exigencias vigentes para el proyecto.
Revise puntos adicionales a las esquinas
En lados extensos o trazados articulados, cuatro vértices resultan insuficientes. Controle ejes intermedios, vano de acceso, retranqueos y encuentros. Mida las dos diagonales y también cada lado. Que las diagonales coincidan demuestra escuadra solo bajo condiciones geométricas apropiadas; no acredita niveles ni planitud.
Compruebe pendientes, sectores altos y desniveles. Incluso un perímetro horizontal bien trazado puede presentar dificultades de armado sobre un terreno irregular.
Marque el volumen real si falta espacio
Cuerdas, pintura de trazado o listones tendidos permiten visualizar la ocupación. Pruebe con una escalera o caja situada a la cota del alero o de la cumbrera. Abra el portón y recorra el acceso con una carretilla para descubrir interferencias poco evidentes en un dibujo pequeño.
Dibujos para modelos adosados o murales
En invernaderos adosados, el muro determina aspectos geométricos y constructivos. Registre ancho, fondo, altura del encuentro, pendiente de cubierta, posición de perfiles murales y separaciones respecto a ventanas, tuberías, aleros y drenajes.
Inspeccione el muro en toda la longitud del encuentro. Un zócalo saliente, un revestimiento disparejo o una superficie inclinada pueden impedir el apoyo uniforme del perfil. La resistencia y aptitud del muro requieren evaluación para ese proyecto. Una distinción semejante se desarrolla en pérgola adosada frente a pérgola exenta. Consulte además las diferencias entre pérgolas bioclimáticas y tradicionales.
Organizar el interior con dimensiones libres
Para el uso cotidiano importan los anchos disponibles. No descuente una supuesta sección de perfil a toda la dimensión exterior. Trabaje con cotas interiores declaradas o confirme las distancias críticas. Distribuya por separado circulación principal, pasos secundarios, mesones, contenedores y acceso.
Un cultivo alto no necesita la cumbrera en todo el recinto: bajo la pendiente, el despeje se reduce al acercarse al lateral. Repisas y muebles tampoco deben obstruir ventilaciones, riostras ni canaletas. Para relacionar espacio y cultivo, revise cultivo de lechugas bajo invernadero junto con manejo de temperatura y humedad. Mantenga siempre la estructura accesible según sus instrucciones de armado y conservación.
Consultar los documentos en secuencia
Revise con anticipación la biblioteca local de instrucciones. Se recomienda este orden:
- Confirmar variante y contenido del pedido.
- Consultar el dibujo general para perímetro y alturas.
- Ubicar el documento de fundación o base.
- Comprobar zócalo, orientación de puerta y encuentros en el manual.
- Cotejar la revisión vigente con la documentación recibida.
- Resolver dimensiones pendientes antes de ejecutar elementos permanentes.
Cuando dos documentos discrepen, no escoja el dato que parezca más lógico. Anote modelo, título, revisión y ubicación de la cota, y comuníquese mediante Contacto. También dispone de orientación general en Recursos útiles.
Revisiones al recibir y antes de armar
Antes del montaje, coteje modelo, bultos indicados en la documentación e identificaciones visibles. Abra y almacene paquetes según las instrucciones. Un trazado correcto no descarta haber escogido o recibido otra variante o configuración de puerta.
- ¿El modelo y la variante corresponden al pedido?
- ¿La puerta coincide con la ubicación aprobada?
- ¿La fundación está terminada, nivelada y verificada en sus dimensiones?
- ¿Quedaron libres todas las zonas necesarias para acceder?
- ¿Están resueltos los encuentros y desagües?
- ¿Se cuenta con la instrucción de montaje pertinente?
Los aspectos organizativos se encuentran en Compras y despachos y en Cómo realizar un pedido. Para recibir productos en Chile, revise Compra de invernaderos con despacho internacional .
Equivocaciones habituales al interpretar dibujos
- Tomar el modelo como dimensión de fundación: un tamaño redondeado no es una cota ejecutiva.
- Consultar solamente una vista: planta y elevación entregan información diferente.
- Intercambiar exterior e interior: los pasos y mesones terminan demasiado estrechos.
- Omitir el recorrido de la puerta: la hoja puede topar después con un cantero, cerco o peldaño.
- Invertir la orientación: una perspectiva se confunde con la posición obligatoria del acceso.
- Sacar cotas desde el PDF: el zoom o la impresión producen resultados falsos.
- Confundir las unidades: un valor milimétrico se interpreta en centímetros o metros.
- Controlar únicamente diagonales: quedan pendientes niveles, lados y referencias intermedias.
- No reservar acceso de mantención: la cubierta exterior o el drenaje resultan inaccesibles.
La sección Mantención de invernaderos de aluminio explica cómo conservar el acceso con el paso del tiempo. Las experiencias publicadas en Reseñas de invernaderos pueden aportar observaciones prácticas, pero nunca sustituyen el plano del modelo correspondiente.
Comprobaciones previas a aprobar el trazado
- ¿Se definieron exactamente modelo, variante y equipamiento?
- ¿Cuál línea representa el exterior máximo y cuál corresponde a la base?
- ¿Qué nivel origina las cotas del alero y la cumbrera?
- ¿Dónde queda el paso útil y qué recorrido realiza la puerta?
- ¿La orientación de la estructura es correcta dentro del emplazamiento?
- ¿Hay espacio exterior para montaje, aseo y evacuación de agua?
- ¿Se levantaron salientes, árboles, redes y desniveles del terreno?
- ¿Concuerdan tramos, dimensiones generales y diagonales?
- ¿La fundación fue confirmada para ese modelo y ubicación?
- ¿Se consultaron las condiciones locales antes de construir?
Consultas habituales
¿Las dimensiones corresponden al interior o al exterior?
Si no existe una identificación expresa, evite suponerlo. Una ficha comercial suele mostrar tamaños nominales o exteriores; el dibujo técnico puede agregar cotas de apoyo e interiores. La respuesta está en las flechas, referencias y leyenda del archivo específico.
¿Sirven las dimensiones de la ficha para construir la fundación?
No sin cotejarlas con el documento de fundación, base o armado propio del modelo. La ficha ayuda principalmente a escoger el producto. Confirme toda dimensión crítica antes de hormigonar, levantar albañilería o ejecutar componentes difíciles de modificar.
¿Por qué la designación comercial difiere del dibujo?
Las designaciones nominales facilitan clasificar una línea y pueden redondearse. El dibujo técnico utiliza referencias constructivas concretas. Perfiles, zócalos y módulos explican posibles diferencias con las dimensiones reales.
¿Qué quiere decir «sin escala»?
Significa que la longitud gráfica no se obtiene con una regla ni con herramientas de pantalla. Use las cifras anotadas y consulte cualquier dimensión necesaria que no aparezca.
¿Cómo identifico el lado donde va la puerta?
Busque en la planta el símbolo de acceso, su giro o el código de la pieza. Defina además el punto desde el cual se observa la construcción. Si el modelo admite una versión invertida o el gráfico es ambiguo, pida confirmación.
¿Qué debo medir en un modelo adosado?
Además del ancho y el fondo, mida altura del encuentro mural, alero, borde superior de cubierta, pendiente, posición de perfiles y separaciones respecto de elementos existentes. Verifique también la planitud del muro y la aptitud constructiva del soporte.
¿Qué holgura conviene dejar alrededor?
No hay una cifra válida para todos los modelos o predios. El espacio depende del proceso de armado, limpieza, apertura de ventanas, drenaje, circulaciones y distancias locales. Reserve una zona funcional para trabajo y mantención y consulte las condiciones aplicables al lugar.
¿Basta con que ambas diagonales sean iguales?
No. La coincidencia es una verificación importante para un rectángulo, pero debe combinarse con el largo de los lados, cotas intermedias, nivel y planitud. En un trazado complejo, revise individualmente cada sector.
¿Qué documento prevalece si las cotas discrepan?
La clase de documento no decide por sí sola. Compruebe modelo y revisión; solicite al proveedor confirmar la dimensión válida. No modifique la fundación hasta aclararlo.
¿Dónde se consultan garantía y mantención?
Las condiciones se publican en Garantías. Consulte aparte las indicaciones de cuidado: el dibujo acotado, las instrucciones de armado y el documento de mantención cumplen finalidades distintas.
Control final
Revise finalmente el terreno replanteado, además de los documentos: modelo, revisión, contorno exterior, zócalo, alturas, puerta, diagonales y encuentros. Compruebe su uso: apertura completa, caminos transitables y acceso a ventanas cenitales, canaletas y superficies exteriores.
La planificación fiable exige referencias idénticas en documentación del producto, plano de fundación, instrucciones de montaje y replanteo.
Anote las dimensiones aprobadas en una lista breve y fotografíe las marcas del terreno. Así quedará registrada la variante planificada. Encontrará más propuestas de uso en el Blog de Bloomcabin; para decisiones técnicas, utilice siempre los documentos propios del modelo escogido.
