Chequeo de medidas previo al encargo: invernadero, pérgola y sauna exterior

Un buen levantamiento considera mucho más que dos dimensiones. Esta pauta cubre terreno, fundación, alturas, encuentros murales, puertas, redes, drenaje y acceso para el montaje.

Un levantamiento exacto permite encargar con mayor seguridad. Dos lados aproximados no describen bien estas obras, sean invernaderos, pérgolas o saunas exteriores. También importan alturas, diagonales, pendientes, fundaciones, aleros, circulaciones, trazados de redes y acceso al montaje.

La guía permite a propietarios, proyectistas y montajistas registrar ordenadamente el lugar. No reemplaza los planos del producto ni la revisión de requisitos locales. Siempre mandan los documentos del modelo elegido y las condiciones aplicables al sitio.

Levante el terreno antes de escoger definitivamente

En vez de partir por la medida nominal que podría caber en el jardín, determine primero la superficie que de verdad puede ocupar. Con ese dato podrá definir una forma, orientación y tamaño técnicamente adecuados.

Ubique deslindes, construcciones, muros, senderos, árboles, canteros, cámaras y redes. Si corresponde, solicite a la Dirección de Obras Municipales que clasifique el proyecto. El artículo Permisos para invernaderos y pérgolas entrega contexto inicial; la DOM debe confirmar la vía aplicable según estructura, fundación, ubicación y uso concretos.

Considere más que la estructura misma. Puertas, aleros, drenaje, mantenimiento y montaje requieren holgura. Algo puede caber en planta y resultar impráctico si una puerta no abre totalmente o un costado queda inaccesible.

Cuatro reglas básicas para medir

1. Controle más de una vez: Tome cada dimensión clave al menos dos veces. En tramos largos conviene, cuando sea posible, que otra persona haga una comprobación independiente.
2. Compruebe la geometría: No dé por hecho que terrazas, fundaciones antiguas o muros forman ángulos rectos exactos. Verifique ambas diagonales.
3. Registre cada nivel: Los desniveles no aparecen en una vista horizontal. Anote las diferencias de altura de las esquinas y de cualquier punto intermedio significativo.
4. Distinga realidad y proyecto: Separe en columnas las medidas levantadas, las posiciones deseadas y las dimensiones del producto. Así no tratará una suposición como dato existente.

No convierta enseguida el resultado en una cifra redonda y cómoda. La aproximación puede servir al comparar opciones; antes de encargar y construir la fundación, confirme cada dimensión exigida por el producto y sus puntos de unión.

Reúna herramientas y antecedentes

• huincha firme y distanciómetro apropiado;
• instrumento para verificar nivel, regla firme o equipo adecuado de nivelación;
• cordel, estacas, tiza o cinta removible;
• plomada, escuadra y, cuando corresponda, una escalera que permita medir en altura de forma segura;
• papel, croquis de ubicación y cámara;
• documentación del modelo previsto: plano del producto, esquema de fundación e instrucciones de montaje;
• antecedentes de redes enterradas, drenajes y fundaciones existentes.

Puede ampliar la planificación en Información útil, revisar Invernaderos y jardines de invierno o visitar Sauna. Antes de ejecutar la fundación, use Contacto para consultar qué documentos rigen el producto escogido.

Trace el plano general del lugar

Dibuje en planta la zona prevista. No hace falta que el croquis esté a escala, pero su orientación debe ser clara. Señale el norte, cada límite y un referente permanente, como una esquina del edificio.

Sitúe la obra proyectada respecto de al menos dos referencias permanentes. Añada largos laterales, diagonales, recorridos de apertura y accesos para mantención. Cuando exista unión con el edificio, incorpore además una elevación acotada del muro.

Parte del plano	Datos necesarios
Predio y preexistencias	Deslindes, construcciones, muros, caminos, vegetación y cámaras
Obra prevista	Contorno exterior, orientación, accesos y bordes de cubierta
Alturas	Niveles en esquinas, pendientes, peldaños, umbrales y uniones con muros
Instalaciones	Recorridos de redes, puntos de desagüe y dirección del agua
Logística	Llegada, ruta de traslado, estrechamientos y área para montar

Dimensiones requeridas en cualquier estructura

Independientemente del producto, registre estos valores:

• largo y ancho totales utilizables;
• diagonales correspondientes a la superficie demarcada;
• altura registrada en todas las esquinas;
• separación respecto de deslindes, muros y obstáculos;
• menor ancho libre del trayecto de transporte;
• altura disponible bajo ramas, aleros o redes;
• dimensiones y sentido de apertura de puertas y portones cercanos;
• posición de cámaras, cañerías y cables;
• superficie para montaje, escalera y mantenimiento futuro.

En una superficie irregular, sume mediciones intermedias. Puede haber una curvatura donde el muro aparenta ser recto, una terraza puede ser trapezoidal y un solerín invadir la posición elegida para un poste.

Escoja la tipología antes de fijar la superficie final

La forma constructiva determina qué se requiere del terreno y de la fundación. Para una solución adosada se necesita una pared adecuada; si es independiente, deben definirse apoyos en todo el perímetro. Consulte Pérgolas adosadas e independientes para orientar esa elección.

El funcionamiento de la cubierta condiciona el desagüe, la altura útil y las fachadas próximas. Para profundizar, lea Pérgola bioclimática o clásica junto con ¿Qué es una pérgola bioclimática?.

El efecto espacial, el ingreso y el entorno aprovechable cambian entre una cabina rectangular y una sauna de barril. Como referencia, compare la documentación de Elma S, Elma L y la sauna de barril HC150 y base la decisión en sus fichas correspondientes, no únicamente en imágenes tomadas en jardines.

Mediciones para un invernadero

• Registre recorrido del sol, áreas de sombra y dirección del eje longitudinal.
• Compruebe la planta, incluida la fundación o el zócalo.
• Revise dónde irá la puerta, cuánto espacio recorre y cómo lograr un ingreso sin umbral.
• Controle que ramas, redes o salientes no interfieran con la zona de alero ni con la cumbrera.
• Reserve holgura para ventanas, ventilación y aseo.
• Prevea agua, conducción de lluvia y traslado de tierra.
• En modelos adosados, mida alféizares, bajadas, zócalos y relieves de fachada.

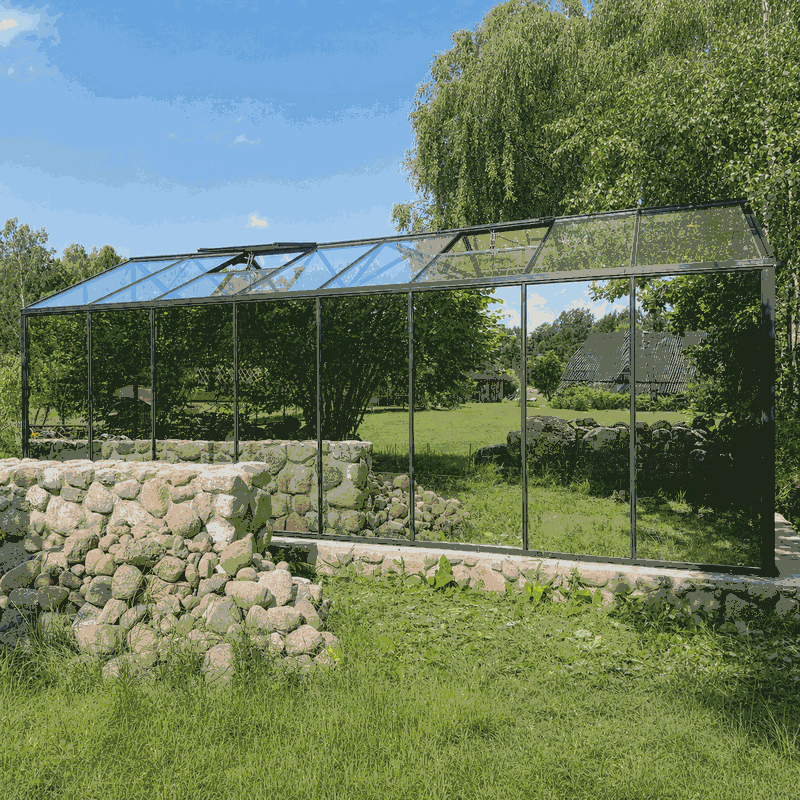

Las composiciones históricas o de geometría segmentada pueden sumar ejes y encuentros. El artículo sobre invernaderos victorianos explica su diseño, pero para medir solo rigen los planos del modelo seleccionado.

Mediciones para una pérgola

• Tome el ancho y la profundidad de la terraza en más de una sección.
• Confirme que cada poste previsto quede sobre soporte resistente.
• Considere los bordes salientes de la cubierta y cualquier conducción de agua incorporada.
• Verifique que puertas, ventanas y persianas sean compatibles con la altura útil disponible.
• Calcule la zona de movimiento necesaria para lamas, sistemas de sombra o paños acristalados.
• Registre hacia dónde escurre la terraza y dónde salpica.
• Identifique caras abiertas al viento y características inmediatas del lugar.

Para escoger dimensiones, la Guía de tamaños de pérgolas sirve como apoyo. El artículo Aluminio o madera aborda materiales y uso. Si incorporará cierres laterales, mida deslizamientos, topes y nivel de piso; consulte Pérgola con paredes de vidrio.

Cómo levantar una sauna exterior

• Registre la zona completa de emplazamiento, junto con la entrada y el paso requerido para mantención.
• Marque puerta, sentido de apertura y área frontal segura.
• Verifique apoyos puntuales o continuos según los planos correspondientes.
• Dibuje los recorridos de las redes técnicas previstas.
• Resuelva desagüe y limpieza para ese lugar.
• Compruebe separaciones respecto de vegetación, edificios y equipamiento.
• Examine dimensiones libres, curvas y capacidad de soporte a lo largo de toda la ruta de transporte.

No use una planta estándar para modelos distintos. Consulte por separado los documentos de HC 180, HC 225, HCF 225, HCF 300 y LC 225 El artículo Cómo elegir una sauna de madera o de barril aporta una visión general.

Mida la fundación y la terraza

Un pavimento existente no equivale automáticamente a una fundación apta. Registre composición, bordes, juntas, pendiente, deterioros visibles y datos de la base. Un profesional debe evaluar capacidad portante, heladas, anclaje y drenaje para la obra específica.

En pérgolas, la Guía para fundaciones de pérgola reúne las preguntas principales. Traspase perforaciones y apoyos únicamente desde el plano aprobado; nunca calcule su separación mirando una fotografía.

Revisión del rectángulo demarcado

1. Tienda cordeles por los bordes exteriores.
2. Mida individualmente ambos largos y ambos anchos.
3. Registre ambas diagonales.
4. Cuando los resultados difieran, rectifique las esquinas y haga una nueva medición.
5. Nivele las alturas de las cuatro esquinas.
6. Fije después las posiciones desde un referente permanente.

Diagonales coincidentes ayudan a controlar, pero no reemplazan la medición de los lados. En una planta compleja, revise separadamente cada componente rectangular.

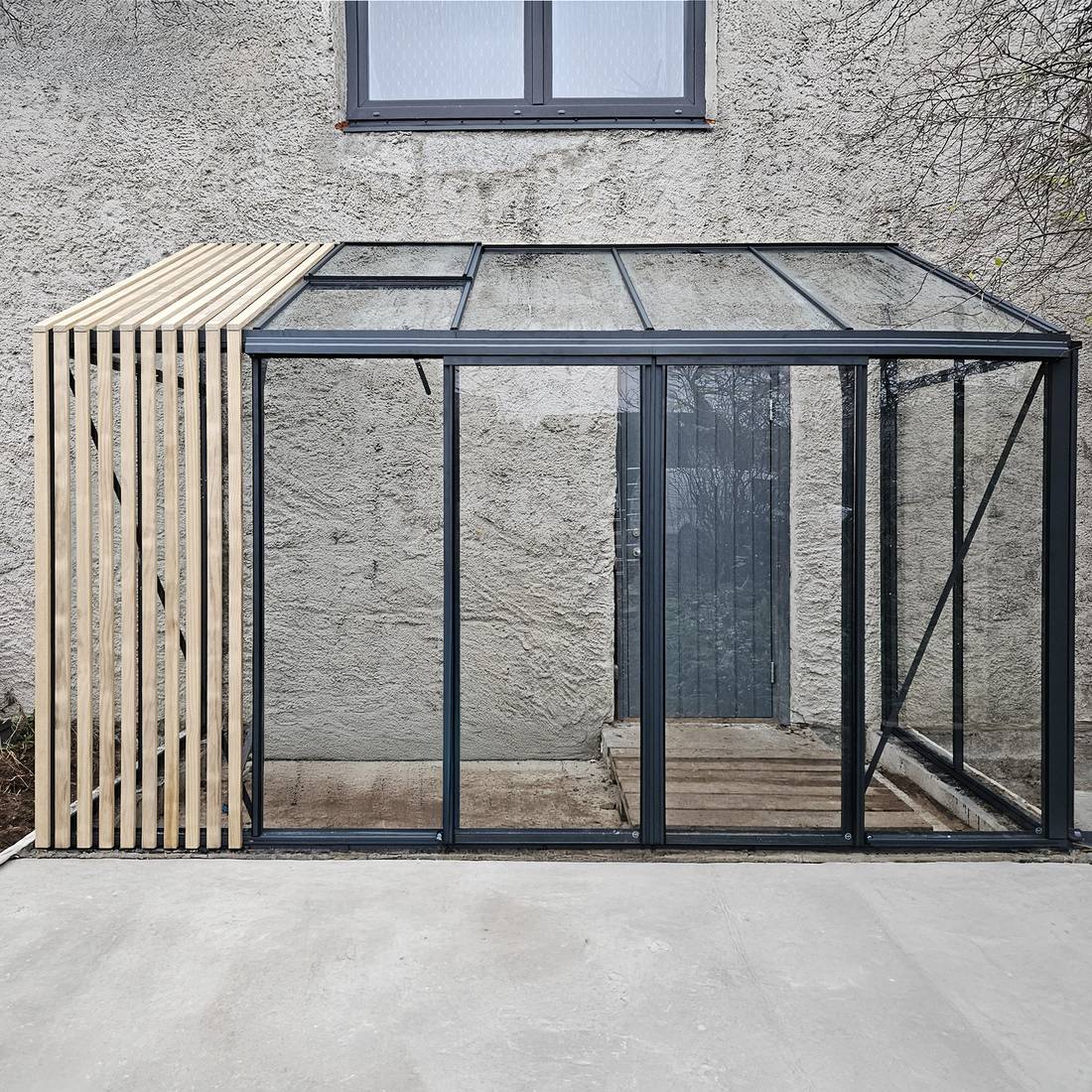

Revisiones extra para estructuras adosadas

Dibuje una elevación acotada. Incluya ancho de fachada, cota útil de conexión, ventanas, puertas, cajas de persianas, luces, bajadas, ventilaciones, llaves exteriores, salientes y cambios de zócalo. Examine también la franja donde irá el perfil superior.

La aptitud del muro y sus fijaciones requiere evaluación específica. No haga suposiciones sobre aislación, revestimiento o una composición desconocida. Si corresponde, integre desde temprano a una empresa especializada y competente.

Organice accesos, circulación e interior

Dibuje cada puerta abierta y detecte cruces con senderos, muebles, bancales o puertas del edificio. Evite que postes, bancas o equipos reduzcan el paso principal.

Distribuya el interior antes de fijar la orientación. En el invernadero cuentan mesones y circulación de carretillas; bajo la pérgola, mesa, sillas, parrilla o cocina exterior. En la sauna, contemple ingreso, cambio de ropa y camino seguro al edificio. Vea Ideas de pérgola para jardín y terraza.

Redes, drenaje y entorno

Dibuje las redes existentes y proyectadas: electricidad, agua, drenaje y otras instalaciones. Diseñe las conexiones conforme al producto y las reglas técnicas aplicables. Toda modificación eléctrica debe revisarse con un instalador eléctrico autorizado por la SEC.

Si puede, observe el sitio durante la lluvia. Anote escurrimientos, pozas y agua proveniente del edificio. Revise también sombra, hojas, exposición al viento y condiciones invernales propias del lugar. Consulte Pérgola en invierno para ideas de uso estacional. Verifique aparte las cargas del sitio y las exigencias locales.

Levante el trayecto de entrega y montaje

Mida desde el punto de descarga hasta la obra. Registre los menores anchos y alturas libres, giros cerrados, escalones, pendientes, suelo blando, portones y ramas. Compruebe que las piezas largas puedan doblar las esquinas y que haya lugar para ordenarlas y armarlas.

Anote restricciones en espacios comunes y accesos angostos. Aunque el portón sea ancho, alguna pieza podría no superar otro tramo del recorrido.

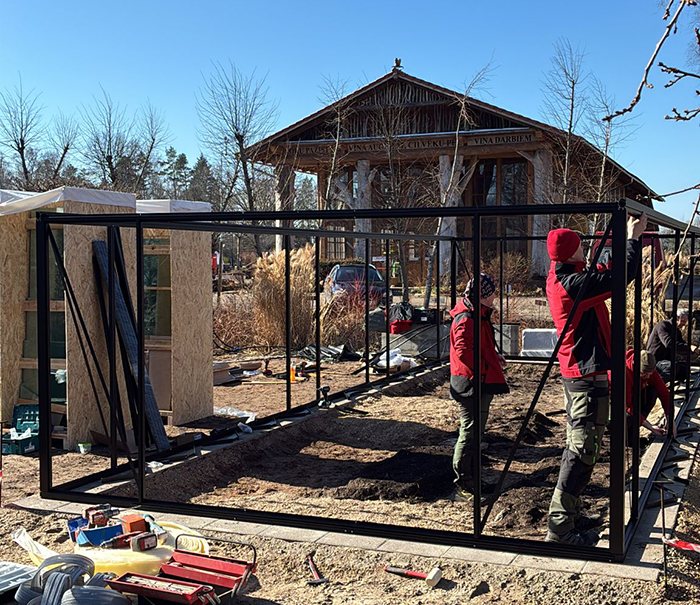

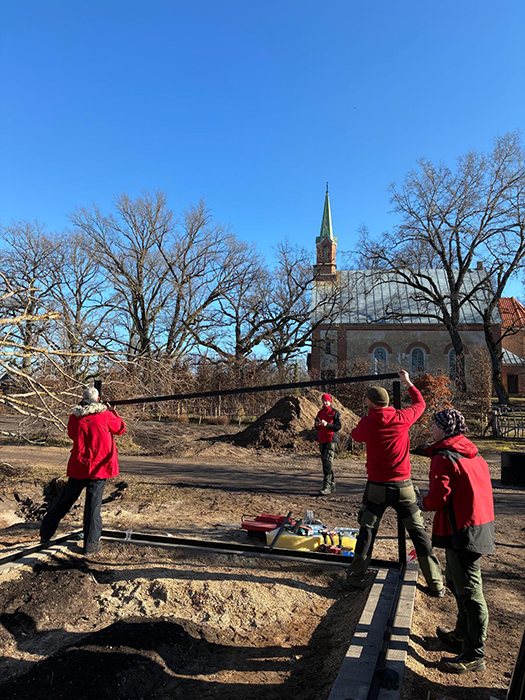

Secuencia práctica basada en Anna Koku Skola

La serie de Anna Koku Skola documenta una única instalación. Para organizar el levantamiento, primero registre el entorno completo; luego marque la huella, revise fundaciones y encuentros y, por último, mantenga despejada la zona de trabajo.

1. Registrar el entorno: Anote en un croquis los obstáculos y las referencias que no cambiarán.
2. Marcar el perímetro: Represente con cordeles la forma proyectada.
3. Revisar la forma: Mida independientemente las cotas, los lados y cada diagonal.
4. Verificar encuentros: Contraste muro, suelo y drenajes con los planos.
5. Probar la utilización: Accione las puertas, recorra las circulaciones y marque la distribución interior.
6. Validar la logística: Confirme trayecto de transporte y superficie de armado.

No trate cada fotografía como una obra diferente. Todas muestran la misma instalación en etapas o perspectivas distintas.

Planilla de medición previa al pedido

Control	Medida o resultado	Situación
Largo y ancho útiles	Registrar	Pendiente/revisado
Diagonal A y B	Registrar	Pendiente/revisado
Cotas de todas las esquinas	Registrar	Pendiente/revisado
Separaciones a deslindes y preexistencias	Registrar	Pendiente/revisado
Puertas y recorridos	Describir	Pendiente/revisado
Condición de la fundación	Describir	Pendiente/revisado
Instalaciones y drenaje	Marcar	Pendiente/revisado
Ruta de traslado	Anotar el paso mínimo	Pendiente/revisado
Plano del producto comparado	Registrar versión documental	Pendiente/revisado

Comprobación final antes de autorizar el pedido

• Quedaron identificados con precisión el modelo concreto y la ejecución elegida.
• Las dimensiones corresponden a mediciones efectuadas directamente en el lugar.
• Se diferenciaron planta, salientes y zonas móviles.
• Se revisaron por separado las alturas y diagonales.
• Para evaluar fundación y anclajes se consideró más que la terminación que queda a la vista.
• Quedaron registrados los encuentros y obstáculos de fachada.
• El espacio incluye accesorios y ampliaciones planificadas.
• El recorrido de transporte y montaje resulta factible.
• Las condiciones locales se consultaron ante los organismos competentes.
• No quedan dudas técnicas pendientes antes de aprobar.

Conozca la empresa en Quiénes somos . Para sumar otras áreas del jardín a la planificación, visite Caseta de jardín.

Tras el encargo, compruebe nuevamente planos e instrucciones

Cuando reciba la documentación del encargo, repita la revisión. Confirme modelo, orientación, dimensiones exteriores, apoyos, puertas y conexiones. No ejecute fundaciones ni redes desde un croquis antiguo, un modelo parecido o una imagen de pantalla sin cotas comprobadas.

Entregue la misma versión vigente al constructor de la fundación y al equipo montajista. Incorpore cualquier cambio del lugar y vuelva a revisarlo.

Considere la mantención futura, no solo el montaje

Una estructura puede montarse y luego ser difícil de mantener. Conserve acceso para limpiar, cuidar herrajes, revisar drenajes y sustituir componentes alcanzables. No plante especies vigorosas junto a piezas que deban inspeccionarse periódicamente.

Prevea dónde apoyar escaleras, cómo limpiar vidrios y cómo llegar a los bordes del techo. La holgura depende del modelo, entorno y tarea; no adopte una separación genérica como dimensión obligatoria.

Consultas frecuentes

¿Puedo pedir usando solo la superficie indicada en la ficha?

No sin comprobarla. Averigüe qué representa y si debe sumar aleros, fijaciones o áreas de movimiento. La referencia válida es la documentación del modelo exacto.

¿Cómo compruebo la escuadra de un rectángulo marcado?

Mida una diagonal y luego la otra: en un rectángulo geométricamente correcto ambas tienen la misma longitud. También debe verificar que coincidan los lados opuestos y que todas las esquinas respeten el nivel previsto.

¿Sirve una terraza de hormigón existente?

Tal vez, pero su apariencia no basta. Deben ser apropiados su composición, estado, pendiente, bordes, capacidad portante, comportamiento ante heladas y opciones de anclaje. Puede hacer falta evaluación profesional.

¿Cuánta holgura necesita la estructura?

No hay una cifra válida para todos los casos. Depende de puertas, aleros, limpieza, montaje, drenaje, características del predio y reglas locales. Defínala con el modelo exacto.

¿Qué medidas requiere una solución adosada de invernadero o pérgola?

Además de la planta, dibuje el muro con cotas. Incluya altura de conexión, ancho, zócalo, vanos, redes, bajadas, salientes y composición constructiva.

¿Igual debo medir si Bloomcabin proporciona planos?

Sí. Los planos definen las características del producto, mientras que el levantamiento describe el terreno real. Solo al contrastar ambos antecedentes se puede establecer si emplazamiento, utilización y montaje son viables.

¿Cuándo conviene sumar al montajista?

Antes de construir la fundación o tender redes, especialmente con pendientes, accesos estrechos, montaje mural o preexistencias dudosas. Así se aclaran supuestos antes de trabajos difíciles de revertir.

¿Cómo abordo un jardín inclinado?

Registre la altura de cada esquina y de los puntos intermedios relevantes. Una pendiente promedio no basta para proyectar. Tanto la fundación adecuada como la adaptación del terreno deben resolverse según el emplazamiento y el producto.

¿Debo medir también los accesorios previstos?

Sí. Cerramientos, sombra, canaletas, equipos, escalones, mobiliario y futuras ampliaciones pueden cambiar el espacio, las conexiones o la fundación.

¿Qué error se comete con mayor frecuencia?

Medir únicamente largo y ancho nominales. Así se olvidan diagonales, desniveles, giros de puertas, salientes y trayectos de montaje. Un plano completo evita esa revisión incompleta.
