Montážní návody, technické výkresy a produktová dokumentace

Zjistěte, jak najít správný montážní návod, číst technické výkresy, připravit staveniště, zkontrolovat dodávku a uchovat dokumentaci pro budoucí údržbu.

Montážní návod, technický výkres a seznam součástí plní rozdílné úkoly. Společně však tvoří systém, podle kterého lze připravit místo, zkontrolovat dodávku, naplánovat montáž a následně výrobek udržovat. Tento přehled vysvětluje, jak s dokumentací Bloomcabin pracovat u skleníků, zahradních domků, pergol a dalších venkovních staveb. Vždy má přednost dokumentace dodaná ke konkrétní objednávce a její aktuální revize.

Co může produktová dokumentace Bloomcabin obsahovat

Rozsah podkladů závisí na výrobku, jeho provedení a objednaném příslušenství. Ne každý dokument musí být součástí každé zakázky. Sada může obsahovat:

• montážní návod s pořadím jednotlivých operací;
• technický nebo rozměrový výkres;
• seznam profilů, panelů, spojovacího materiálu a příslušenství;
• výkres nebo pokyny pro přípravu podkladu;
• doplňkové listy pro dveře, okna, stínění, kotvení nebo jiné volitelné prvky;
• pokyny k manipulaci, seřízení, čištění a pravidelné kontrole;
• objednávkové, dodací a záruční dokumenty.

Obecné informace o konstrukčních řešeních najdete v přehledech hliníkových skleníků a zahradních domků a dřevěných skleníků a zahradních domků. Tyto stránky pomáhají při orientaci, nenahrazují však dokumentaci konkrétního výrobku.

Dokumentace, kterou je vhodné prostudovat před nákupem

Ještě před objednáním si ověřte především celkové vnější rozměry, způsob otevírání dveří, prostor potřebný pro obsluhu a vztah konstrukce k hranicím pozemku, domu, stromům a inženýrským sítím. U pergoly je důležité rozlišit nástěnné a volně stojící řešení; pomoci může přehled nástěnných a volně stojících pergol a informace o rozměrech pergol.

Dokumentaci porovnejte se skutečným místem, nikoli pouze s přibližným plánkem zahrady. Prověřte přístup pro vykládku, manipulaci s dlouhými díly, bezpečný pracovní prostor a možnost dokončit základ bez kolize s odvodněním či kabely. Před objednáním se seznamte také s postupem zadání objednávky, s nákupními a dodacími podmínkami a s pravidly pro změnu nebo zrušení objednávky.

Každý návod přiřaďte k přesnému výrobku

Podobný vzhled neznamená shodnou konstrukci. Rozdíly mohou být v délce, šířce, orientaci vstupu, typu výplně, počtu polí, profilu, spojovacích bodech nebo objednaných doplňcích. Návod pro jinou variantu proto nepoužívejte jako náhradu.

Například dokumentace pro skleník Classic, zahradní skleník ve tvaru T a pyramidální skleník Oasis se musí posuzovat samostatně. Při pochybnostech zastavte přípravu nebo montáž a nechte si správnou sadu potvrdit.

Jak určit správnou sadu dokumentů

Začněte objednávkovým potvrzením a označením na zásilkách. Porovnejte název modelu, variantu, orientaci, povrchové provedení, výplň a uvedené příslušenství. Následně zkontrolujte název souboru, titulní stranu návodu, datum nebo označení revize a případné číslo výkresu.

1. Vytvořte seznam všech dokumentů přijatých k objednávce.
2. Přiřaďte hlavní návod k základní konstrukci.
3. Oddělte dodatky pro volitelné prvky.
4. Porovnejte seznam balení s objednanou konfigurací.
5. Označte nejnovější potvrzenou revizi jako pracovní kopii.
6. Nejasnosti vyřešte před zahájením nevratných prací.

Obecná stránka Užitečné informace slouží jako rozcestník. Pokud nelze dokument jednoznačně přiřadit, použijte kontakt Bloomcabin a přiložte identifikaci objednávky i čitelnou fotografii označení.

Jak číst technický výkres

Začněte identifikací výkresu

Nejprve přečtěte popisové pole. Zkontrolujte název výrobku, variantu, číslo dokumentu, revizi, měřítko a jednotky. Starší výkres může vypadat téměř stejně, ale obsahovat odlišný detail. Poznámky a legendy jsou rovnocennou součástí výkresu; nepřeskakujte je.

Porozumějte jednotlivým pohledům

Půdorys ukazuje konstrukci shora, pohledy její strany a řez odhaluje vztahy, které z vnějšího pohledu nejsou patrné. Detail zvětšuje konkrétní spoj nebo napojení. Čárkované linie mohou označovat skryté prvky, osy či alternativní polohu, jejich význam však vždy ověřte v legendě daného dokumentu.

Údaj	Co kontrolovat	Častá chyba
Celkový rozměr	Krajní body výrobku	Záměna za rozměr základu
Osová vzdálenost	Středy prvků nebo kotev	Měření od vnější hrany
Výšková kóta	Určená referenční úroveň	Měření od nerovného terénu
Detail	Orientace a pořadí součástí	Použití zrcadlově obrácené polohy

Oddělte rozměry výrobku od měření na místě

Rozměr konstrukce, rozměr základny, poloha kotev a potřebný montážní prostor nejsou totožné údaje. Pro výrobu nebo rozmístění otvorů používejte výhradně uvedené kóty. Neměřte pravítkem vzdálenosti z monitoru ani z vytištěného náhledu: zobrazení může být automaticky zmenšeno a proporce mohou zkreslit tisková nastavení.

Dokumenty pro základ a přípravu místa

Podklad ovlivňuje geometrii celé konstrukce. Před pracemi určete polohu, výškovou úroveň, pravoúhlost a způsob odvodu vody. Zkontrolujte, zda dokumentace rozlišuje rozměr výrobku, základny a kotevních bodů. U pergol využijte také praktický přehled přípravy podkladu pro pergolu.

Místní podmínky se liší podle pozemku, zeminy, nadmořské výšky, expozice větru a návaznosti na existující stavbu. Potřebný způsob založení, kotvení a případné povolovací povinnosti proto ověřte pro konkrétní místo u příslušného úřadu a podle potřeby s kvalifikovaným odborníkem. Orientační kontext nabízí článek o tom, kdy může skleník nebo pergola vyžadovat povolení, rozhodující jsou však aktuálně platné místní požadavky.

Převzetí dodávky a kontrola dílů

Před rozbalováním zásilku vyfotografujte ze všech stran a zkontrolujte počet balení podle dostupných dokladů. Viditelné poškození obalu zaznamenejte při převzetí způsobem odpovídajícím dodacím podmínkám. Balíky otevírejte systematicky, aby se neztratily štítky a drobný spojovací materiál.

• Porovnejte označení balíků s objednávkou.
• Rozložte díly na čistém, stabilním a chráněném místě.
• Profily seskupte podle kódů nebo funkce, nikoli pouze podle vzhledu.
• Sklo či jiné výplně skladujte a přenášejte podle příslušných pokynů.
• Chybějící nebo poškozený díl evidujte jednou jasnou položkou: kód, množství, balík a fotografie.
• Obaly a označení nevyhazujte, dokud není kontrola dokončena.

Pokud zjistíte nesrovnalost, nepokoušejte se díl násilím upravit. Podklady pro další postup odešlete přes kontaktní stránku a respektujte příslušné záruční informace.

Jak účinně používat montážní návod

Připravte se před prvním spojením

Celý návod nejprve jednou přečtěte. Připravte pracovní prostor, ochranné pomůcky, doporučené nářadí a nádoby na spojovací materiál. Ověřte rovinnost a rozměry hotového podkladu. Rozdělte role montážníků a určete jednu osobu, která bude sledovat pořadí kroků a revizi dokumentu.

Dodržujte pořadí

Montážní pořadí bývá navrženo tak, aby zůstaly přístupné spoje a konstrukce se postupně ztužovala. Pozdější krok proto neprovádějte předčasně jen proto, že se zdá jednoduchý. Před instalací výplní ověřte úhlopříčky, svislost, rovinu a polohu otevíravých částí v bodech požadovaných návodem. Odchylku řešte v okamžiku, kdy je sestava ještě nastavitelná.

Spravujte spojovací materiál a seřízení

Podobné šrouby nebo těsnění mohou mít odlišnou funkci. Uchovávejte je v označených skupinách a porovnávejte s kódy, nikoli jen délkou odhadnutou pohledem. Spoje neutahujte předčasně nadoraz, pokud návod počítá s pozdějším vyrovnáním. Naopak konečné dotažení neodkládejte tam, kde je předepsáno před pokračováním. Nepoužívejte náhradní spojovací materiál bez potvrzení jeho vhodnosti.

Anna Koku Skola jako jedna instalační sekvence

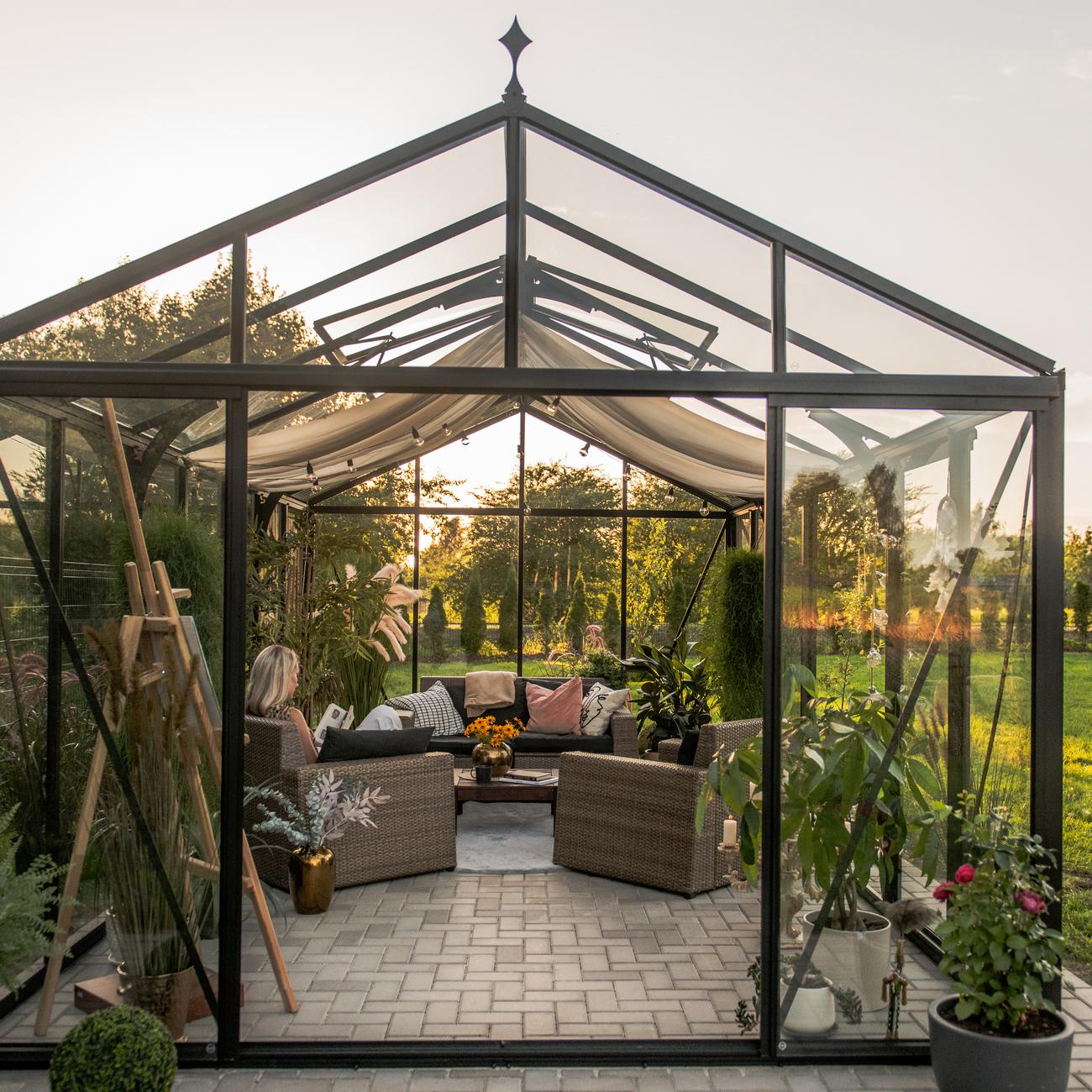

Materiály označené Anna Koku Skola je nutné chápat jako záznam jedné skutečné instalace v postupných fázích. Nejde o několik nesouvisejících projektů ani o katalog zaměnitelných detailů. Jednotlivé záběry mohou ukazovat vykládku, přípravu, sestavení rámu, doplnění výplní a dokončení téže konstrukce.

Fotografická sekvence pomáhá pochopit návaznost prací a organizaci staveniště, ale nenahrazuje kótovaný výkres ani návod. Z fotografie nelze bezpečně odvozovat rozměry, typ skrytého spoje, pořadí dotažení nebo vhodnost řešení pro jiný model.

Řízení dokumentů během montáže

Na staveništi používejte jednu schválenou hlavní sadu. Na její první stranu poznamenejte číslo revize a datum ověření. Zastaralé výtisky odstraňte z pracovního prostoru nebo je výrazně označte jako neplatné. Pokud pracuje více lidí, všichni musí vycházet ze stejné verze.

Veďte stručný montážní záznam: dokončené kroky, provedené kontroly, nejasnosti, přijatá potvrzení a fotografie zakrytých detailů. Ruční poznámka nesmí měnit význam oficiálního návodu. Jakoukoli schválenou změnu uložte společně s původní dokumentací.

Dokumentace při předání a údržbě

Po dokončení uchovejte objednávkové potvrzení, konečnou sadu výkresů, návody, seznam příslušenství, záruční podklady, fotografie instalace a záznamy o schválených změnách. Novému majiteli nebo správci předejte také pokyny k obsluze, čištění a kontrolám.

Pravidelnou péči plánujte podle materiálu a konkrétní dokumentace. Praktický výchozí přehled poskytuje stránka údržba hliníkových skleníků a odpovědi na běžné provozní otázky shrnuje FAQ hliníkových skleníků.

Související čtení pro plánování a používání

Technická dokumentace řeší konkrétní výrobek, zatímco širší plánování zahrnuje způsob využití a vnitřní prostředí. Při výběru může pomoci průvodce velikostí a návrhem oranžerie, informace o polykarbonátu pro skleníky nebo srovnání, zda se vyplatí bioklimatická pergola. Konstrukční volbu pergoly doplňuje přehled bioklimatického a klasického řešení.

Po dokončení skleníku se mohou hodit návody k řízení teploty a vlhkosti, pěstování salátu a pěstování bazalky. Jde o provozní inspiraci, nikoli montážní dokumentaci.

Často kladené otázky

Kde najdu montážní návody pro český trh?

Aktuálně dostupná knihovna návodů je vložena v horní části této stránky. Vždy ji porovnejte s dokumenty dodanými k objednávce. Pokud se označení nebo revize liší, požádejte Bloomcabin o potvrzení správné verze.

Mohu použít návod pro podobný model Bloomcabin?

Ne jako náhradu za správný návod. Podobné modely mohou mít rozdílné profily, spoje, výplně nebo pořadí montáže. Cizí návod lze nanejvýš použít k obecné orientaci, nikoli k rozhodování o konstrukčním detailu.

Co když objednávka obsahuje volitelné prvky, které hlavní návod nezobrazuje?

Vyhledejte samostatný dodatek nebo výkres příslušenství. Ověřte, ve kterém kroku se prvek přidává. Montáž hlavní konstrukce nezahajujte, pokud by chybějící pokyn mohl ovlivnit pozdější přístup ke spojům.

Má být základ hotový dříve, než si přečtu montážní návod?

Ne. Návod a výkres základny prostudujte před zaměřením a realizací podkladu. Hotový základ založený pouze na katalogových rozměrech může mít nesprávnou velikost, úroveň nebo polohu kotev.

Mohu odečítat rozměry z výkresu zobrazeného na monitoru?

Ne. Používejte pouze číselné kóty. Prohlížeč, monitor i tisk mohou dokument zvětšit, zmenšit nebo jinak přizpůsobit. Rozměr získaný měřením obrázku proto není spolehlivý.

Co mám dělat, když součást nepasuje?

Přestaňte používat sílu. Zkontrolujte kód dílu, jeho orientaci, předchozí krok, geometrii rámu a revizi návodu. Pořiďte celkovou i detailní fotografii. Díl nevrtejte, nezkracujte ani jinak neupravujte bez potvrzeného postupu.

Jak nahlásit chybějící nebo poškozenou položku?

Uveďte identifikaci objednávky, označení balíku, kód dílu, požadované a skutečné množství a přiložte ostré fotografie. U poškození zachyťte obal, celý díl i detail. Jednoznačný záznam urychluje správné přiřazení položky.

Jsou produktové fotografie montážním návodem?

Ne. Fotografie mohou ukázat vzhled dokončeného výrobku nebo fázi instalace, ale neodhalují všechny skryté spoje, kóty a kontrolní operace. Rozhodující je dokumentace přesné varianty.

Mohou různí montážníci používat odlišné vytištěné verze?

Neměli by. Rozdílné revize mohou vést k neslučitelnému pořadí nebo detailům. Vedoucí montáže má určit jednu platnou sadu a zajistit, že ji používá celý tým.

Které dokumenty mají zůstat u výrobku po montáži?

Uchovejte návody, konečné výkresy, objednávkové a záruční podklady, dokumenty příslušenství, potvrzené změny, záznam kontrol a důležité fotografie instalace. Dokumentaci předejte každému budoucímu vlastníkovi nebo správci.

Nahrazuje návod odborný návrh pro konkrétní pozemek?

Ne. Návod popisuje montáž výrobku, nikoli všechny geotechnické, stavební, elektrické, odvodňovací či místní správní podmínky. Požadavky pro konkrétní místo musí být ověřeny podle aktuálních pravidel a podle potřeby odborně posouzeny.

Závěrečný kontrolní seznam dokumentace

• Model, varianta a příslušenství odpovídají objednávce.
• Je potvrzena aktuální revize návodu a výkresů.
• Podklad byl připraven podle správného dokumentu.
• Dodávka byla zdokumentována a zkontrolována.
• Všichni montážníci používají stejnou sadu.
• Nejasnosti byly vyřešeny před úpravou dílů.
• Konečné dokumenty, fotografie a záznamy jsou bezpečně uloženy.
