Jak číst rozměry skleníku a technické výkresy

Praktický návod vysvětluje, jak rozlišit půdorys a pohled, číst kóty, ověřit skutečnou půdorysnou stopu a převést technický výkres skleníku do přesného rozvržení na pozemku.

Technický výkres skleníku není pouze orientační obrázek. Je to pracovní podklad pro výběr modelu, kontrolu umístění, přípravu základu, plánování přístupových cest i uspořádání interiéru. Jediná přehlédnutá kóta může způsobit, že se dveře neotevřou požadovaným směrem, okap se dostane příliš blízko plotu nebo připravený základ nebude odpovídat skutečné půdorysné stopě konstrukce.

Následující postup lze použít při porovnávání běžných sedlových skleníků, oranžerií, modelů ve tvaru T i konstrukcí připojených ke stěně. Před rozhodnutím je vhodné porovnat více variant v nabídce hliníkových skleníků, případně také konstrukční odlišnosti dřevěných skleníků.

Nejprve určete, jaký druh výkresu čtete

Jeden skleník může být zobrazen na několika samostatných výkresech. Každý odpovídá na jinou otázku, proto nelze jednu hodnotu automaticky přenášet do všech situací.

• Půdorys ukazuje konstrukci shora. Používá se ke kontrole délky, šířky, tvaru, polohy dveří a členění jednotlivých částí.
• Čelní pohled zobrazuje štít, celkovou šířku, výšku okapu, výšku hřebene a obvykle také dveře.
• Boční pohled pomáhá určit délku, rozmístění polí, oken a dalších prvků na podélné straně.
• Řez ukazuje vztahy, které nemusí být z vnějšího pohledu patrné, například vnitřní světlou výšku nebo návaznost konstrukce na základ.
• Detail zvětšuje konkrétní spoj, profil, kotvení nebo napojení. Nemusí používat stejné měřítko jako hlavní výkres.
• Montážní schéma vysvětluje pořadí sestavení a orientaci dílů. Nemusí současně sloužit jako podklad pro vyměření stavby.

Nejdříve si přečtěte název výkresu, označení modelu a případnou variantu. Podobně pojmenované skleníky mohou mít jinou délku, dveře nebo členění. Konstrukční rozdíly lze předběžně poznat například při porovnání modelu Classic, skleníku ve tvaru T a pyramidálního skleníku Oasis.

Pochopte základní rozměry skleníku

Celková šířka a délka

Celková šířka a délka bývají největší vodorovné kóty v půdorysu. Ověřte však, ke kterým bodům vedou pomocné čáry. Rozměr může označovat vnější hrany základového rámu, krajní hrany profilů nebo jiný jednoznačně definovaný bod. Přesahující okap, krycí prvek či klika mohou zasahovat za kótovanou půdorysnou stopu.

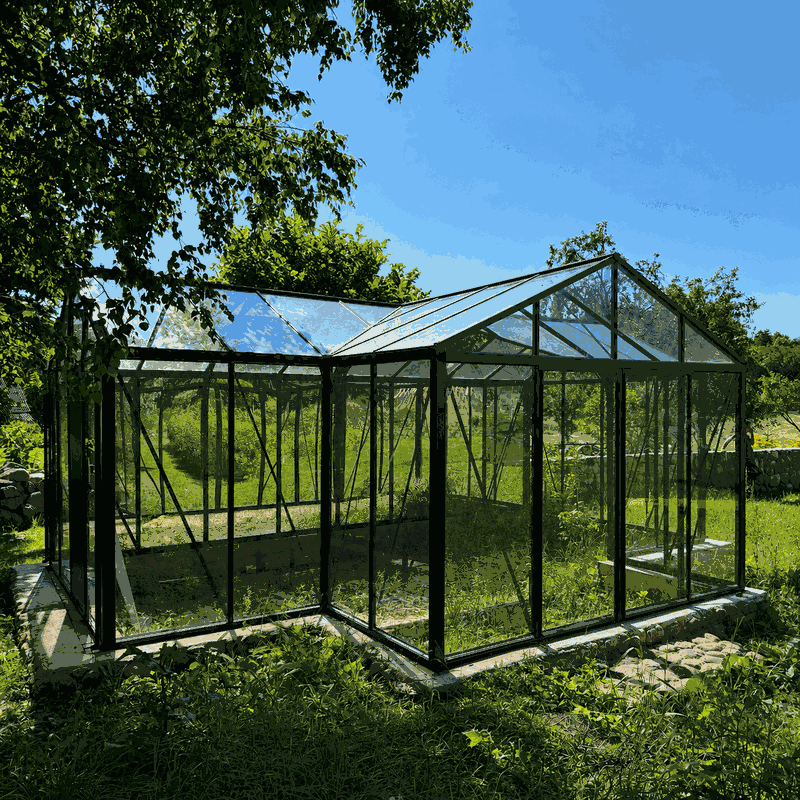

U členitého skleníku nestačí vynásobit šířku délkou. Například půdorys ve tvaru T se skládá z hlavního traktu a příčného křídla. Každou část je nutné přečíst samostatně a zkontrolovat jejich společnou osu. Další souvislosti výběru takového prostoru shrnuje přehled o velikosti a návrhu oranžerie.

Výška okapu, hřebene a celková výška

Výška okapu se obvykle vztahuje k místu, kde stěna přechází do střechy. Výška hřebene označuje nejvyšší bod sedlové střechy. Údaj označený jako celková výška je nutné číst podle konkrétní kótovací čáry; nemusí být zaměnitelný s výškou hřebene.

Důležitý je také spodní referenční bod. Výška může být měřena od horní hrany základového rámu, hotové podlahy nebo jiné roviny uvedené ve výkresu. Pokud bude skleník stát na podezdívce, může se skutečná výška nad okolním terénem změnit. Zohledněte viditelnost ze sousedních míst, větve, přesah střechy, stínění a bezpečný přístup k otevíracím prvkům.

Rozměry dveří

U dveří rozlišujte rozměr dveřního křídla, stavební otvor a skutečný volný průchod. Pro používání je rozhodující světlá průchozí šířka a výška. Pokud mají dveře práh, zkontrolujte jeho polohu vůči okolní cestě a budoucí podlaze.

Půdorys může obloukem naznačovat směr otevírání otočných dveří. Posuvné dveře se obvykle zobrazují jinak a vyžadují volný prostor podél stěny. Ověřte také, zda pohled zobrazuje skleník zvenku, nebo zevnitř. Před objednáním musí být jasné, zda je umístění dveří pevně dané, volitelné, nebo určené montážním postupem.

Rozteč polí a dělení výplní

Opakující se svislé linie často označují konstrukční pole, sloupky nebo dělení skleněných či polykarbonátových výplní. Součet dílčích rozměrů by měl odpovídat nadřazené celkové kótě, ale při čtení mohou vzniknout rozdíly kvůli zaokrouhlení nebo odlišným referenčním bodům. Přednost proto nemá vlastní výpočet, nýbrž jednoznačně uvedený celkový rozměr v příslušném technickém dokumentu.

Dělení výplní ovlivňuje vzhled, nikoli automaticky volnou šířku mezi nosnými částmi. Při porovnávání zasklení pomůže také průvodce polykarbonátem pro skleníky a informace o hliníkových sklenících a zahradních domcích.

Naučte se jazyk kótovacích čar

Kóta se skládá z číselné hodnoty, kótovací čáry a pomocných čar ukazujících měřené body. Šipky nebo jiné koncové značky určují přesný rozsah. Větší celková kóta bývá umístěna dále od objektu, dílčí kóty blíže. Číslo nepatří automaticky k nejbližšímu profilu; vždy sledujte oba konce příslušné čáry.

Na výkresu se mohou objevit osové čáry, skryté hrany, symboly řezu a poznámky. Kóta vedená k ose udává vzdálenost ke středu prvku, nikoli k jeho hraně. Symbol průměru označuje průměr a údaj u oblouku se může vztahovat k poloměru. Zkratky a symboly čtěte podle legendy konkrétního dokumentu.

Neměřte obrazovku ani vytištěnou stránku

Rozměr nikdy nezjišťujte pravítkem z monitoru, fotografie nebo běžného výtisku. Dokument mohl být zmenšen, zvětšen, oříznut nebo vložen do stránky bez zachování původního měřítka. Rozhodující jsou napsané kóty. Ani uvedené měřítko není spolehlivé, pokud nemáte jistotu, že byl soubor vytištěn v přesně předepsané velikosti.

Pokaždé zkontrolujte jednotky

Jednotky mohou být uvedeny v titulku, legendě nebo poznámce typu „všechny rozměry v mm“. Nezaměňujte milimetry za centimetry a nepředpokládejte jednotku podle počtu číslic. Při převodu si zapisujte původní i přepočtenou hodnotu. Nejbezpečnější je provádět celé vyměření v jedné jednotce a převádět až při předání rozměrů dalším osobám.

Jmenovitá velikost, skutečná půdorysná stopa a využitelný interiér

Jmenovitá velikost slouží hlavně k rychlé orientaci mezi variantami. Může být zaokrouhlená a nemusí odpovídat rozměru potřebnému pro základ. Skutečná půdorysná stopa je prostor vymezený konkrétními vnějšími body konstrukce. Využitelný vnitřní prostor je menší, protože jej ovlivňují profily, základový rám, šikmá střecha, dveře, pěstební vybavení a průchody.

Údaj	K čemu slouží	Na co nestačí
Jmenovitá velikost	Porovnání modelových řad	Přesné provedení základu
Vnější rozměr	Kontrola umístění a půdorysné stopy	Určení volné šířky uvnitř
Světlý rozměr	Plánování průchodů a vybavení	Vymezení vnější montážní plochy
Montážní rozměr	Příprava konkrétní návaznosti	Obecné srovnání podle názvu modelu

Složitý půdorys čtěte po samostatných zónách

U skleníku ve tvaru T, křížového půdorysu nebo rozšířené oranžerie si rozdělte výkres na jednoduché obdélníky. U každé zóny zapište šířku, délku, osu a návaznost na sousední část. Potom ověřte celkový obrys. Tím se vyhnete chybě, kdy se rozměr křídla omylem považuje za celkovou šířku.

1. Najděte hlavní podélnou osu.
2. Určete střed nebo stanovenou polohu příčného křídla.
3. Zapište všechny vnější rohy, včetně vnitřních koutů.
4. Ověřte polohu dveří pro každou zónu.
5. Samostatně zakreslete okapy, svody a další přesahy, jsou-li součástí dokumentace.

Pro představu o různých architektonických přístupech lze projít také text o viktoriánských sklenících. Vzhled fotografie však nikdy nenahrazuje rozměrový výkres konkrétní varianty.

Převeďte výkres do rozvržení na pozemku

Začněte pevnou referenční čárou, například osou připravované plochy. Pomocí provázku a kolíků vyznačte vnější obrys podle technického výkresu. Zkontrolujte vzdálenosti od domu, plotu, stromů, cest a dalších staveb. Místní požadavky na umístění, povolení nebo souhlasy se mohou lišit; před zahájením prací je nutné ověřit aktuálně použitelné podmínky. Orientační úvod nabízí přehled, zda skleník nebo pergola potřebuje povolení, rozhodující je však posouzení konkrétní situace.

Kontrolujte více než čtyři rohy

Obdélníkový základ musí mít správné délky stran, odpovídající úhlopříčky, rovné hrany a požadovanou výškovou rovinu. Stejné úhlopříčky samy o sobě nepotvrzují správnou délku ani šířku. U členitého půdorysu kontrolujte každý obdélník, společné osy i vnitřní rohy. Zaměřte také výškové rozdíly napříč plochou, ne pouze v rozích.

Při nedostatku místa vytvořte maketu 1:1

Vyznačte obrys provázkem, páskou nebo latěmi a doplňte směr otevírání dveří. Dočasně označte i šířku cest, pracovní prostor a okraj střechy. Projděte trasu s kolečkem, přepravkou nebo největším vybavením, které budete běžně přenášet. Maketa rychle ukáže konflikt s brankou, schodem, větví nebo přístupem k údržbě.

Výkresy přístěnných a ke zdi připojených skleníků

U přístěnného skleníku se výkres nečte pouze jako šířka krát délka. Kritická je rovinnost a vhodnost stěny, výška napojení, poloha okapu, dveří, parapetů, svodů a střešních přesahů. Zkontrolujte, zda je rozměr hloubky veden od hotového povrchu stěny, konstrukční roviny nebo jiného bodu.

Stávající zeď může mít sokl, zateplení nebo nerovnost, která zmenší prostor či změní podmínky kotvení. Vhodnost podkladu a způsob připojení musí být posouzeny pro konkrétní stavbu. Technický výkres výrobku sám o sobě nepotvrzuje únosnost stěny ani vhodnost každého podkladu.

Interiér plánujte podle světlých rozměrů

Nejdříve vyznačte nepřerušovanou cestu od dveří. Poté umístěte záhony, stoly nebo nádoby tak, aby nebránily otevírání, větrání a údržbě výplní. Vnější šířku skleníku nelze použít jako vnitřní šířku pracovních stolů.

Zohledněte také výšku rostlin pod šikmou střechou, dosah k ventilačním prvkům a přístup k čištění. Prostorové nároky se odvíjejí od pěstebního plánu: jiné uspořádání potřebují saláty, jiné vyšší papriky. Praktické souvislosti nabízejí návody pro pěstování salátu a řízení teploty a vlhkosti ve skleníku.

Používejte dokumenty ve správném pořadí

Produktová stránka slouží k výběru, technický výkres ke kontrole rozměrů a montážní návod k sestavení. Podmínky objednávky, záruky a údržby jsou samostatné dokumenty. Doporučený postup je:

1. ověřit přesný název modelu a variantu;
2. porovnat jmenovité údaje s kótovaným výkresem;
3. zkontrolovat půdorys, výšky, dveře a návaznosti;
4. prostudovat montážní návod včetně přípravy podkladu;
5. před objednáním vyřešit všechny nejasnosti;
6. uschovat aktuální dokumenty pro montáž a pozdější údržbu.

Další materiály jsou soustředěny v sekci Užitečné informace. Pro obecné otázky k hliníkovým konstrukcím lze využít také FAQ hliníkových skleníků a informace o dřevěných sklenících a zahradních domcích.

Kontroly při převzetí a před montáží

• Porovnejte označení dodané varianty s objednávkou a návodem.
• Zkontrolujte počet balení a jejich stav podle dostupných dokladů.
• Ověřte orientaci dveří, oken a případných rozšiřujících částí.
• Přeměřte hotový základ před zahájením montáže konstrukce.
• Zkontrolujte rovinnost, výškovou úroveň, délky stran a úhlopříčky.
• Neprovádějte nevratné úpravy nejasných dílů bez ověření jejich funkce.
• Chraňte jednotlivé součásti podle pokynů uvedených v příslušné dokumentaci.

Objednávkový postup popisuje stránka Jak zadat objednávku. Před nákupem si projděte také nákupní a dodací podmínky a zásady pro změnu a zrušení objednávek.

Časté chyby při čtení výkresů

• Záměna jmenovitého názvu za přesný výrobní rozměr.
• Použití vnějšího rozměru jako světlého vnitřního prostoru.
• Měření obrázku pravítkem místo čtení kót.
• Přehlédnutí jednotek nebo odlišného měřítka detailu.
• Záměna čelního a zadního pohledu.
• Ignorování směru otevírání dveří a prostoru podél posuvného křídla.
• Kontrola pouze dvou stran a jedné úhlopříčky.
• Nezapočtení přístupu pro montáž, čištění a servis.
• Kombinování rozměrů z dokumentů pro různé varianty.
• Příprava základu dříve, než je potvrzen příslušný technický podklad.

Otázky, které vyřešte před schválením umístění

• Je výkres určen přesně pro objednávaný model a jeho variantu?
• Od kterých hran nebo os jsou vedeny celkové rozměry?
• Jaká je skutečná půdorysná stopa a nejvyšší bod?
• Kde jsou dveře a jaký je jejich volný průchod?
• Je kolem konstrukce dost prostoru pro montáž a údržbu?
• Odpovídá základ požadovanému tvaru, rovině a rozměrům?
• Nekoliduje skleník se stěnou, okapem, větvemi, sítí nebo přístupovou cestou?
• Byly ověřeny místní požadavky vztahující se ke konkrétnímu pozemku?
• Je plán interiéru založen na světlých, nikoli vnějších rozměrech?

Pokud odpověď chybí v dokumentaci, obraťte se před provedením základu na stránku Kontakt. Inspiraci z realizací lze získat z referencí zákazníků, fotografie však nepoužívejte jako rozměrový podklad.

Často kladené otázky

Jsou uvedené rozměry skleníku vnitřní, nebo vnější?

Záleží na označení a koncových bodech kótovací čáry. Celková šířka a délka bývají zpravidla vnější údaje, ale nelze to předpokládat bez kontroly výkresu. Pro nábytek a cesty hledejte světlé rozměry; pro základ použijte rozměry výslovně určené k jeho přípravě.

Mohu postavit základ podle rozměrů na produktové stránce?

Ne bez ověření v technickém nebo montážním podkladu pro přesnou variantu. Produktová stránka může používat jmenovitý či přehledový údaj. Před zahájením prací musí být potvrzen rozměr, tvar, rovinnost a způsob návaznosti základu.

Proč se jmenovitá velikost liší od technického výkresu?

Jmenovitá velikost usnadňuje řazení a porovnávání modelů a může být zaokrouhlena. Technický výkres naproti tomu kótuje konkrétní referenční body. Nejde nutně o rozpor; pro přesné vytyčení je podstatný příslušný kótovaný dokument.

Co znamená „není v měřítku“?

Znamená to, že poměr nakreslených délek nemusí odpovídat skutečnosti. Obrázek vysvětluje tvar nebo sestavení, ale vzdálenost se z něj nesmí měřit. Použijte pouze číselné kóty a textové pokyny.

Jak zjistím, na které straně jsou dveře?

Porovnejte půdorys, čelní pohled a označení směru pohledu. V půdorysu sledujte symbol křídla nebo posuvu. Pokud lze dveře umístit více způsoby, musí tuto možnost potvrzovat dokumentace konkrétní varianty; samotná produktová fotografie nestačí.

Které rozměry jsou důležité u přístěnného skleníku?

Hloubka od stěny, celková délka, výška nízké a vysoké hrany, bod napojení, sklon střechy, poloha dveří a vztah k soklu, oknům či okapu. Je také nutné posoudit rovinnost a vhodnost stěny pro zamýšlené připojení.

Kolik místa mám ponechat kolem skleníku?

Neexistuje jedna univerzální hodnota pro každou konstrukci a pozemek. Ponechte prostor podle montážního návodu, způsobu otevírání, čištění, odvodu vody a údržby okolí. Zohledněte také místní pravidla a praktický průchod s vybavením.

Dokazují stejné úhlopříčky, že je základ správný?

Pouze částečně. U obdélníku pomáhají potvrdit pravoúhlost, ale základ může mít přesto nesprávnou délku, šířku, nerovné strany nebo výškové rozdíly. Kontrolujte všechny strany, obě úhlopříčky, přímé linie i rovinu.

Který dokument platí, pokud se dvě hodnoty liší?

Nejdříve ověřte, zda dokumenty skutečně patří ke stejnému modelu, variantě a revizi a zda měří stejné body. Rozpor sami neodhadujte. Před objednáním nebo provedením základu si nechte potvrdit správnou hodnotu pro daný účel.

Kde ověřím informace o záruce a údržbě?

Aktuální podmínky najdete v části Záruka. Praktické zásady péče shrnuje stránka Údržba hliníkových skleníků. Výkres rozměrů tyto dokumenty nenahrazuje.

Závěrečná kontrola výkresu

Před schválením umístění si na jeden kontrolní list zapište označení modelu, revizi podkladu, jednotky, celkovou šířku a délku, výšky, rozměry dveří, půdorysnou stopu a potřebný manipulační prostor. Údaje přeneste na pozemek a znovu je ověřte na místě. Teprve když souhlasí technický výkres, montážní dokumentace, skutečné podmínky pozemku a plán používání, je návrh připraven k dalšímu kroku.
