Οδηγίες συναρμολόγησης, τεχνικά σχέδια και τεκμηρίωση προϊόντων

Ένας τεχνικός οδηγός για τη σωστή χρήση οδηγιών συναρμολόγησης, σχεδίων, λιστών εξαρτημάτων και συμπληρωματικών εγγράφων προϊόντων – από τον σχεδιασμό και τον έλεγχο παραλαβής έως την τεκμηριωμένη παράδοση.

Οι οδηγίες συναρμολόγησης, τα τεχνικά σχέδια και οι λίστες εξαρτημάτων αποτελούν μαζί τη βάση για μια ελεγχόμενη εγκατάσταση. Βοηθούν στον σχεδιασμό της θέσης, στον έλεγχο της παράδοσης, στη σωστή σειρά συναρμολόγησης και στη μετέπειτα συντήρηση. Καθοριστικό είναι όλα τα έγγραφα να αντιστοιχούν στο ακριβές προϊόν, στην παραγγελθείσα έκδοση και στο τρέχον περιεχόμενο παράδοσης.

Η βιβλιοθήκη εγγράφων στην αρχή της σελίδας αποτελεί το κεντρικό σημείο πρόσβασης στις διαθέσιμες οδηγίες. Αυτός ο οδηγός εξηγεί πώς να συνθέσετε από αυτές ένα αξιόπιστο σετ εγγράφων και να αποφύγετε συνήθεις παρερμηνείες. Για ερωτήσεις σχετικά με το προϊόν ή για αντικρουόμενα στοιχεία, χρησιμοποιήστε τη σελίδα Επικοινωνία με την Bloomcabin πριν από την έναρξη των εργασιών.

Ποια έγγραφα προϊόντων Bloomcabin μπορεί να είναι διαθέσιμα

Η έκταση της τεκμηρίωσης εξαρτάται από τον τύπο προϊόντος, το μοντέλο, την έκδοση και τα αξεσουάρ. Δεν είναι απαραίτητο κάθε έγγραφο να διατίθεται ως ξεχωριστό αρχείο. Οι πληροφορίες μπορεί επίσης να συγκεντρώνονται σε μία συνολική οδηγία ή σε έγγραφα που αφορούν την παραγγελία.

Ένα πλήρες σετ εγγράφων μπορεί να περιλαμβάνει:

• οδηγίες συναρμολόγησης με βήματα εργασίας και εικόνες,
• τεχνικά σχέδια με όψεις, διαστάσεις και ονομασίες εξαρτημάτων,
• οδηγίες θεμελίωσης ή τοποθέτησης,
• λίστες τεμαχίων, δεμάτων ή εξαρτημάτων,
• έγγραφα για πόρτες, παράθυρα, συστήματα στέγης ή άλλα αξεσουάρ,
• οδηγίες για παραλαβή, αποθήκευση και έλεγχο της παράδοσης,
• οδηγίες φροντίδας, λειτουργίας και συντήρησης,
• συμπληρώματα ή φύλλα αλλαγών που αφορούν την παραγγελία.

Η σελίδα προϊόντος δεν υποκαθιστά αυτά τα έγγραφα. Υποστηρίζει την επιλογή, ενώ τα έγγραφα συναρμολόγησης αφορούν τη συγκεκριμένη εκτέλεση. Αυτό είναι ιδιαίτερα σημαντικό για διαφορετικούς τύπους κατασκευής, για παράδειγμα για μια επιτοίχια ή ελεύθερα τοποθετημένη πέργκολα ή κατά τη σύγκριση μιας βιοκλιματικής και κλασικής πέργκολας.

Έγγραφα που πρέπει να ελεγχθούν πριν από την αγορά

Ο έλεγχος των εγγράφων δεν αρχίζει την ημέρα της συναρμολόγησης. Πριν από την παραγγελία, πρέπει να έχουν διευκρινιστεί οι βασικές εξωτερικές διαστάσεις, ο τύπος κατασκευής, η πρόσβαση στη θέση και η καταλληλότητα της προβλεπόμενης επιφάνειας. Για πέργκολες, ο οδηγός μεγέθους για πέργκολες υποστηρίζει αυτόν τον προκαταρκτικό έλεγχο. Για θερμοκήπια και χειμερινούς κήπους, η επισκόπηση Θερμοκήπια και χειμερινοί κήποι προσφέρει καθοδήγηση ανά προϊόν.

Ελέγξτε επίσης αν το έργο πρέπει να αξιολογηθεί ως προς την αδειοδότηση, τα δικαιώματα γειτόνων ή τεχνικά ζητήματα στη συγκεκριμένη θέση. Στην Ελλάδα, η απαιτούμενη διαδικασία εξαρτάται από το έργο και το ακίνητο. Ζητήστε από αρμόδιο μηχανικό να ταξινομήσει χωριστά την πέργκολα, το θερμοκήπιο ή άλλη κατασκευή, να ελέγξει αν απαιτείται άδεια δόμησης ή ΕΕΔΜΚ και να απευθυνθεί στην αρμόδια ΥΔΟΜ. Οι αιτήσεις ΕΕΔΜΚ υποβάλλονται ηλεκτρονικά από τον αρμόδιο μηχανικό μέσω του συστήματος e-Άδειες. Το άρθρο σχετικά με το αν απαιτείται άδεια δόμησης για θερμοκήπιο ή πέργκολα προσφέρει μια πρώτη ενημέρωση, αλλά δεν υποκαθιστά τον έλεγχο των τοπικών απαιτήσεων.

Η διαδρομή παράδοσης, ο χώρος απόθεσης και η προσωρινή αποθήκευση ανήκουν επίσης στον σχεδιασμό. Πληροφορίες θα βρείτε στις ενότητες Αγορές και παράδοση καθώς και στις οδηγίες για αγορά θερμοκηπίου με διασυνοριακή παράδοση, εφόσον είναι σχετικές με τον προβλεπόμενο τόπο παράδοσης.

Αντιστοιχίστε κάθε οδηγία με το ακριβές προϊόν

Η παρόμοια εμφάνιση δεν σημαίνει ίδια κατασκευή. Δύο μοντέλα μπορεί να διαφέρουν ως προς τα προφίλ, τα σημεία σύνδεσης, τη δομή στέγης, το σύστημα πόρτας, την υάλωση ή τα αξεσουάρ. Ακόμη και παραλλαγές μεγέθους της ίδιας οικογένειας προϊόντων μπορεί να έχουν διαφορετικό αριθμό εξαρτημάτων ή σειρά συναρμολόγησης.

Επομένως, μην χρησιμοποιείτε ποτέ μια οδηγία μόνο επειδή οι εικόνες μοιάζουν με το παραδοθέν προϊόν. Η αντιστοίχιση πρέπει να γίνεται τουλάχιστον με βάση την ονομασία μοντέλου, την έκδοση, το μέγεθος και, όπου χρειάζεται, την έκδοση του εγγράφου. Αυτό ισχύει, για παράδειγμα, για ανεξάρτητες εκδόσεις σάουνας όπως η εξωτερική σάουνα Elma S, η βαρελοσάουνα HC150 ή η βαρελοσάουνα HC 180. Έγγραφα άλλου μοντέλου δεν αποτελούν αξιόπιστη εναλλακτική οδηγία.

Πώς αναγνωρίζετε το σωστό σετ εγγράφων

Ξεκινήστε από την επιβεβαίωση παραγγελίας και συγκρίνετε τα στοιχεία προϊόντος με τις σημάνσεις συσκευασίας, τις λίστες εξαρτημάτων και τους τίτλους εγγράφων. Στη συνέχεια, δημιουργήστε ένα σετ εγγράφων που καλύπτει το κύριο προϊόν, την παραλλαγή μεγέθους και όλες τις παραγγελθείσες επιλογές.

1. Ελέγξτε τα στοιχεία παραγγελίας: σημειώστε την ονομασία μοντέλου, την έκδοση και τις παραγγελθείσες επιλογές.
2. Συγκρίνετε τους τίτλους εγγράφων: χρησιμοποιήστε μόνο αρχεία με σαφή αντιστοίχιση.
3. Διαπιστώστε την έκδοση: καταγράψτε ημερομηνία αναθεώρησης, αριθμό έκδοσης ή άλλη σήμανση, εφόσον υπάρχει.
4. Συμπεριλάβετε τα συμπληρώματα: προσθέστε ξεχωριστές οδηγίες για αξεσουάρ ή διαφορετικά εξαρτήματα.
5. Διακόψτε σε περίπτωση αντιφάσεων: αν υπάρχουν διαφορετικές διαστάσεις ή οδηγίες συναρμολόγησης, μην επιλέγετε μόνοι σας ποια ισχύει· ζητήστε διευκρίνιση για την απόκλιση.

Διατηρήστε τα πρωτότυπα αρχεία αμετάβλητα. Τα αντίγραφα εργασίας μπορεί να περιέχουν σημειώσεις, αλλά πρέπει να αναγνωρίζονται σαφώς ως αντίγραφα. Πληροφορίες για τη διαδικασία παραγγελίας θα βρείτε στην ενότητα Πώς να παραγγείλετε.

Πώς να διαβάζετε σωστά τα τεχνικά σχέδια

Ξεκινήστε από την ταυτότητα του σχεδίου

Διαβάστε πρώτα το πλαίσιο τίτλου ή την κεφαλίδα του εγγράφου. Εκεί μπορεί να αναφέρονται το μοντέλο, η ονομασία σχεδίου, η αναθεώρηση, η ημερομηνία, η μονάδα και ο αριθμός φύλλου. Μόνο μετά από αυτόν τον έλεγχο ταυτότητας πρέπει να μεταφέρονται διαστάσεις. Αν ένα σχέδιο αποτελείται από πολλά φύλλα, όλα πρέπει να ανήκουν στο ίδιο σετ.

Προσέξτε τις σημειώσεις αλλαγών. Μια νεότερη αναθεώρηση μπορεί να αντικαθιστά μεμονωμένες διαστάσεις ή λεπτομέρειες. Αυτό δεν σημαίνει αυτομάτως ότι κάθε παλαιότερο σχέδιο είναι λανθασμένο για κάθε ήδη παραδοθείσα έκδοση. Καθοριστική είναι η αντιστοίχιση με τη συγκεκριμένη παραγγελία.

Κατανόηση των επιμέρους όψεων

Η κάτοψη, η πλάγια όψη, η εμπρόσθια όψη, η τομή και η λεπτομερής όψη παρουσιάζουν διαφορετικές πληροφορίες. Η κάτοψη περιγράφει συνήθως την οριζόντια διάταξη. Οι όψεις δείχνουν ύψη και εξωτερικά περιγράμματα. Οι τομές αποκαλύπτουν κρυμμένα εξαρτήματα ή στρώσεις. Οι μεγεθυμένες λεπτομέρειες εξηγούν συνδέσεις που δεν διακρίνονται σαφώς στη συνολική όψη.

Οι διακεκομμένες γραμμές μπορεί να δείχνουν κρυφές ακμές. Οι γραμμές διαστάσεων, οι άξονες και τα σημεία αναφοράς δεν είναι εξαρτήματα. Διαβάστε επίσης τις σημειώσεις για συμμετρία, επαναλαμβανόμενα στοιχεία και κατοπτρική συναρμολόγηση. Ένα σχέδιο πρέπει πάντα να ερμηνεύεται ως ενιαίο σύστημα, όχι ως συλλογή μεμονωμένων αριθμών.

Ξεχωρίστε τις διαστάσεις προϊόντος από τις διαστάσεις εργοταξίου

Η εξωτερική διάσταση του προϊόντος, η διάσταση αξόνων, η διάσταση θεμελίου και ο απαιτούμενος χώρος εργασίας μπορεί να διαφέρουν. Επομένως, μη μεταφέρετε αυτόματα μια εξωτερική διάσταση στο θεμέλιο. Οι διαστάσεις ανοιγμάτων, οι προεξοχές, οι περιοχές αποστράγγισης και οι προσβάσεις συναρμολόγησης πρέπει επίσης να εξετάζονται χωριστά.

Βασιστείτε αποκλειστικά στις αναγραφόμενες αριθμητικές τιμές. Ένα PDF στην οθόνη ή μια εκτύπωση μπορεί να έχει κλιμακωθεί. Η μέτρηση με χάρακα ή εργαλείο οθόνης επιτρέπεται μόνο όταν το έγγραφο είναι ρητά υπό κλίμακα, η κλίμακα έχει ελεγχθεί και δεν υπάρχει υπερισχύουσα αναγραφόμενη διάσταση. Σε περίπτωση αμφιβολίας, ισχύει η αναγραφόμενη διάσταση και όχι η οπτική αναλογία.

Έγγραφα θεμελίωσης και θέσης

Το θεμέλιο είναι η γεωμετρική διεπαφή μεταξύ εδάφους και προϊόντος. Σφάλματα στην επιπεδότητα, στη θέση ή στην ορθογωνικότητα συχνά δεν μπορούν να αντισταθμιστούν κατά τη συναρμολόγηση μετακινώντας επιμέρους προφίλ. Διαβάστε λοιπόν μαζί τις οδηγίες συναρμολόγησης και θεμελίωσης πριν αρχίσουν οι χωματουργικές εργασίες, το καλούπωμα ή οι στερεώσεις.

Ο οδηγός θεμελίωσης για πέργκολες εξηγεί βασικά ζητήματα σχεδιασμού. Ωστόσο, οι προδιαγραφές θεμελίωσης του προϊόντος και οι τοπικές συνθήκες παραμένουν καθοριστικές. Ελέγξτε, μεταξύ άλλων:

• τη θέση και τον προσανατολισμό στο οικόπεδο,
• την προσβασιμότητα για συναρμολόγηση και μελλοντική συντήρηση,
• την επιπεδότητα, το υψομετρικό σημείο αναφοράς και τις διαγωνίους,
• τη φέρουσα ικανότητα και τη σύσταση του εδάφους,
• την αποστράγγιση και την αποφυγή ανεπιθύμητης συγκέντρωσης νερού,
• τη θέση σωληνώσεων, συνδέσεων και σημείων στερέωσης,
• τις τοπικά ισχύουσες κατασκευαστικές και τεχνικές απαιτήσεις.

Για σάουνες πρέπει επιπλέον να ελέγχονται οι απαιτήσεις για συνδέσεις, λειτουργία και ασφάλεια που ισχύουν στη συγκεκριμένη θέση και για τον επιλεγμένο εξοπλισμό. Η γενική επισκόπηση σάουνας είναι βοήθημα επιλογής προϊόντος και δεν υποκαθιστά έγγραφα σχεδιασμού που αφορούν την παραγγελία.

Παραλαβή παράδοσης και έλεγχος εξαρτημάτων

Σχεδιάστε τον έλεγχο παραλαβής ως ξεχωριστό βήμα εργασίας. Συγκρίνετε τον αριθμό και τη σήμανση των δεμάτων με τα διαθέσιμα έγγραφα παράδοσης. Καταγράψτε άμεσα και με σαφήνεια ορατές ζημιές, ελλείποντα δέματα ή ασυνήθιστες συσκευασίες. Ανοίγετε τις συσκευασίες ελεγχόμενα, ώστε να μην καταστραφούν εξαρτήματα, επιφάνειες και σημάνσεις.

Ταξινομήστε τα εξαρτήματα ανά κατασκευαστική ομάδα και αριθμό εξαρτήματος. Τα μακριά προφίλ πρέπει να αποθηκεύονται έτσι ώστε να μην παραμορφώνονται από ακατάλληλα σημεία στήριξης. Γυαλί, πλάκες, ξύλινα μέρη, εξαρτήματα και συνδετικά μέσα χρειάζονται κατάλληλη και ασφαλή προσωρινή αποθήκευση. Ακολουθήστε τις παρεχόμενες οδηγίες.

Εκτελέστε τον έλεγχο με βάση τη λίστα εξαρτημάτων ή δεμάτων και όχι μόνο με φωτογραφίες προϊόντος. Σημειώστε αποκλίσεις ποσοτήτων με τον ακριβή αριθμό θέσης και τραβήξτε κατατοπιστικές φωτογραφίες. Γενικές πληροφορίες για παροχές και όρους βρίσκονται στην ενότητα Εγγύηση · για μια συγκεκριμένη υπόθεση πρέπει να έχετε διαθέσιμα τα σχετικά στοιχεία παραγγελίας και παράδοσης.

Αποτελεσματική χρήση της οδηγίας συναρμολόγησης

Προετοιμασία πριν από την πρώτη σύνδεση

Διαβάστε ολόκληρη την οδηγία τουλάχιστον μία φορά. Προσδιορίστε ποια εργαλεία, βοηθητικά μέσα, άτομα και ασφαλείς χώροι εργασίας απαιτούνται για τα αντίστοιχα βήματα. Ελέγξτε το θεμέλιο, τα εξαρτήματα και το σετ εγγράφων πριν δημιουργηθεί η πρώτη μόνιμη σύνδεση.

Τοποθετήστε βίδες και εξαρτήματα σε επισημασμένα δοχεία. Συνδετικά μέσα με παρόμοια εμφάνιση δεν πρέπει να αναμειγνύονται. Προστατεύστε τις επικαλυμμένες επιφάνειες από επαφή με σκληρές ή λερωμένες επιφάνειες. Αφαιρέστε τα προστατευτικά υλικά μόνο στην προβλεπόμενη φάση.

Τηρήστε τη σειρά

Οι σειρές συναρμολόγησης λαμβάνουν συχνά υπόψη την προσβασιμότητα, την ευθυγράμμιση και τη μετέπειτα τοποθέτηση πρόσθετων εξαρτημάτων. Ένα πλαίσιο που σφίχτηκε οριστικά πολύ νωρίς μπορεί να εμποδίσει επόμενες ρυθμίσεις. Η παράλειψη ενός φαινομενικά μικρού στηρίγματος μπορεί να οδηγήσει στην ανάγκη αποσυναρμολόγησης μεγαλύτερων συγκροτημάτων.

Σημειώστε τα ολοκληρωμένα βήματα σε ένα αντίγραφο εργασίας. Σταματήστε αν μια εικόνα δεν αντιστοιχεί στην πραγματική κατασκευαστική ομάδα. Ελέγξτε τότε την ονομασία εξαρτήματος, τον προσανατολισμό, τα προηγούμενα βήματα και την έκδοση του εγγράφου. Φωτογραφίες προϊόντων, για παράδειγμα σε άρθρα για βικτωριανά θερμοκήπια ή ορανζερί, δείχνουν σχεδιασμό και χρήση, αλλά όχι δεσμευτική σειρά συναρμολόγησης.

Ελέγξτε τα συνδετικά μέσα και τις ρυθμίσεις

Χρησιμοποιείτε μόνο τα συνδετικά μέσα που αναφέρονται στο αντίστοιχο βήμα. Το μήκος, η γεωμετρία κεφαλής, οι ροδέλες και η θέση μπορεί να είναι κατασκευαστικά σημαντικά. Μη σφίγγετε γενικά όλες τις συνδέσεις οριστικά αμέσως, αν η οδηγία προβλέπει αρχικά χαλαρή συναρμολόγηση ή μεταγενέστερη ευθυγράμμιση.

Κατά την κατασκευή, ελέγχετε επανειλημμένα την κατακορυφότητα, την οριζοντίωση, την ευθυγράμμιση, τις διαγωνίους και τα ομοιόμορφα διάκενα. Όταν οι αποκλίσεις εντοπίζονται νωρίς, η αιτία τους συνήθως περιορίζεται ευκολότερα. Μη χρησιμοποιείτε πρόσθετες διατρήσεις, υποθέματα ή δύναμη ως αυθόρμητη διόρθωση χωρίς πρώτα να έχετε ελέγξει την αντιστοίχιση προϊόντος, τη γεωμετρία θεμελίου και την κατεύθυνση τοποθέτησης.

Η Anna Koku Skola ως ενιαία ακολουθία εγκατάστασης

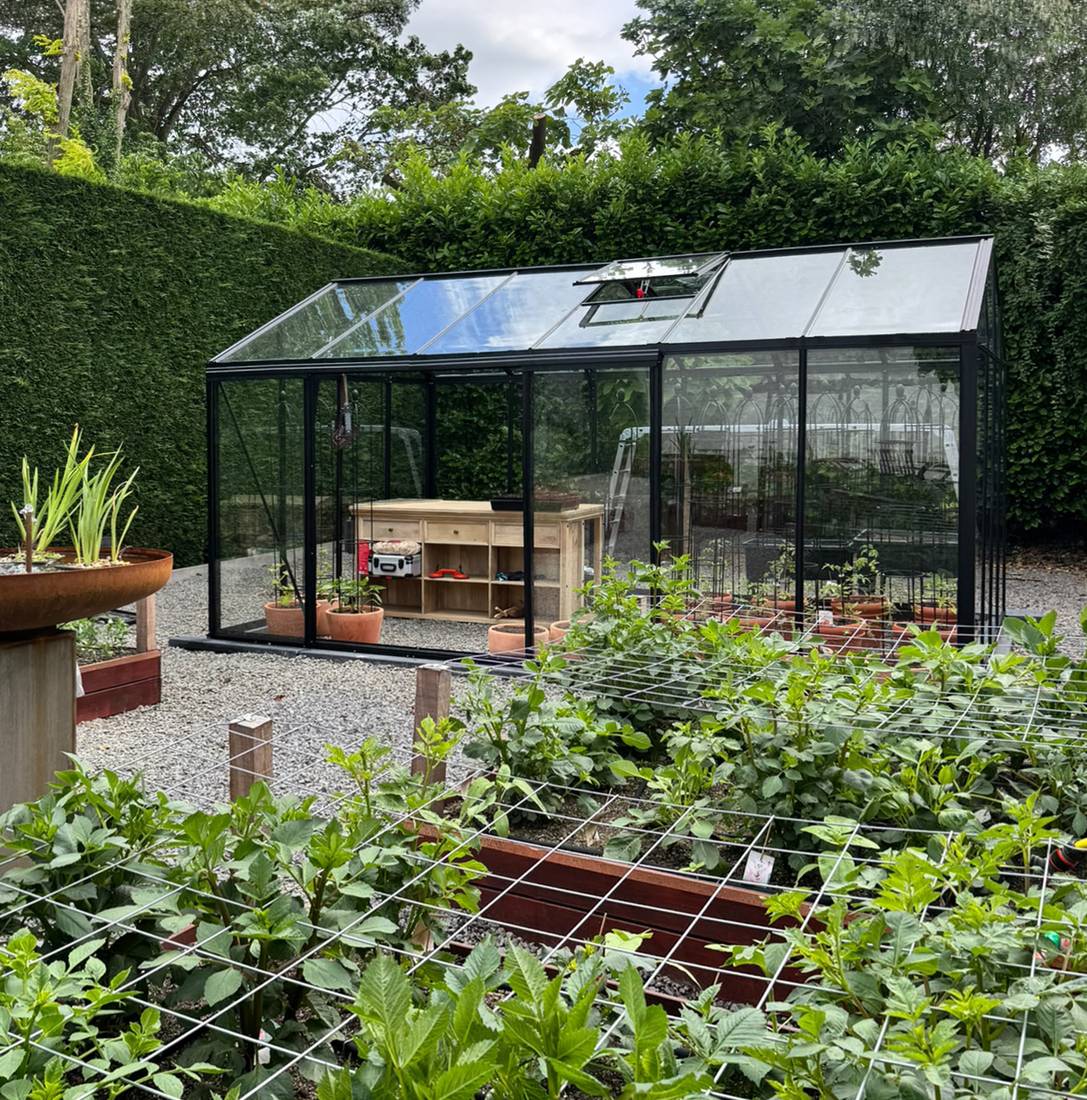

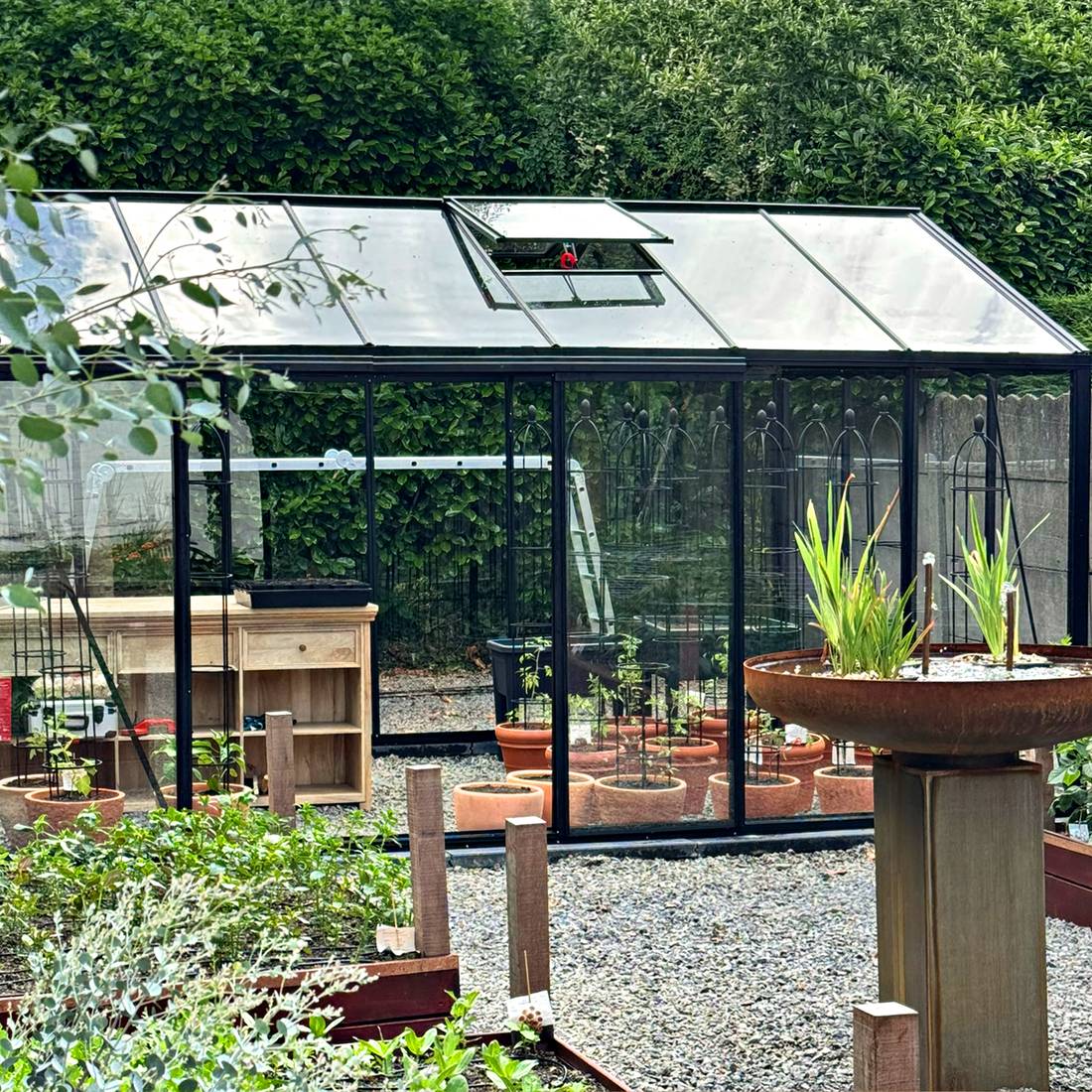

Η σειρά εικόνων Anna Koku Skola πρέπει να διαβάζεται ως τεκμηρίωση μίας μόνο εγκατάστασης. Οι λήψεις δείχνουν διαδοχικά στάδια της ίδιας συναρμολόγησης και όχι ανεξάρτητα έργα. Οι αλλαγές σε ορατά πλαίσια, υάλωση ή περιβάλλον εργασίας προκύπτουν από την πρόοδο της συναρμολόγησης.

Μια τέτοια ακολουθία υποστηρίζει τη χωρική κατανόηση: από την προετοιμασμένη θέση, στη φέρουσα κατασκευή και στα μεταγενέστερα στάδια ολοκλήρωσης. Ωστόσο, παραμένει οπτικό συμπλήρωμα. Από μια φωτογραφία δεν επιτρέπεται να συναχθούν κρυφές στερεώσεις, ακριβείς διαστάσεις, ροπές σύσφιξης ή η σειρά ενδιάμεσων βημάτων που δεν απεικονίζονται. Προτεραιότητα έχουν τα αντίστοιχα τεχνικά έγγραφα.

Διαχείριση εγγράφων κατά τη συναρμολόγηση

Όταν εργάζονται περισσότερα άτομα, πρέπει να είναι σαφές ποια έκδοση εγγράφου ισχύει. Ένα άτομο θα πρέπει να διαχειρίζεται το σετ εγγράφων και να καταγράφει αλλαγές ή εκκρεμή σημεία. Παρωχημένες εκτυπώσεις πρέπει να απομακρύνονται από τον χώρο εργασίας ή να επισημαίνονται ξεκάθαρα.

Σημείο ελέγχου	Πρακτικό μέτρο
Έκδοση εγγράφου	Συγκρίνετε όνομα αρχείου, αναθεώρηση και ημερομηνία πριν από την έναρξη εργασιών
Διανομή	Χρησιμοποιείτε πανομοιότυπα εγκεκριμένα αντίγραφα για όλες τις ομάδες συναρμολόγησης
Απόκλιση	Σταματήστε την εργασία στο επηρεαζόμενο τμήμα και τεκμηριώστε την αιτία
Αλλαγή	Αποθηκεύστε κεντρικά το νέο έγγραφο και αποκλείστε τα παλιά αντίγραφα
Τεκμηρίωση	Αποθηκεύστε οργανωμένα φωτογραφίες, μετρήσεις και εκκρεμή σημεία

Αυτή η απλή διαχείριση εγγράφων αποτρέπει το ενδεχόμενο μια ομάδα να εργάζεται με παλαιότερο σχέδιο, ενώ μια άλλη χρησιμοποιεί ήδη ενημερωμένες πληροφορίες.

Έγγραφα παράδοσης έργου και συντήρησης

Μετά την ολοκλήρωση της συναρμολόγησης, το σετ εγγράφων δεν πρέπει να απορρίπτεται. Χρειάζεται για συντήρηση, αναγνώριση ανταλλακτικών, μελλοντικές ρυθμίσεις και ασφαλή μεταβίβαση σε νέους ιδιοκτήτες ή χρήστες. Αποθηκεύστε ψηφιακά πρωτότυπα επιπλέον των αντιγράφων εργασίας.

Ένας φάκελος παράδοσης έργου μπορεί να περιλαμβάνει αποδεικτικό παραγγελίας, τελικά σχέδια, οδηγία συναρμολόγησης, έγγραφα αξεσουάρ, οδηγίες φροντίδας, τεκμηριωμένες αποκλίσεις και φωτογραφίες κρυφών συνδέσεων. Προσθέστε την ημερομηνία συναρμολόγησης και την ονομασία της έκδοσης που εγκαταστάθηκε πράγματι.

Για ένα θερμοκήπιο, η σελίδα για φροντίδα θερμοκηπίου αλουμινίου είναι ένα χρήσιμο συμπλήρωμα. Πρακτικές γνώσεις για κλίμα και χρήση παρέχουν επίσης οι οδηγοί για θερμοκρασία και υγρασία στο θερμοκήπιο καθώς και για πολυανθρακικό και κυψελωτές πλάκες.

Συμπληρωματικές πληροφορίες για σχεδιασμό και χρήση

Η τεχνική τεκμηρίωση απαντά στο πώς προετοιμάζεται, συναρμολογείται και διατηρείται η συγκεκριμένη κατασκευή. Δεν καλύπτει αυτομάτως κάθε ζήτημα επιλογής ή χρήσης. Τα συμπληρωματικά άρθρα πρέπει επομένως να διαβάζονται χωριστά από τις δεσμευτικές οδηγίες συναρμολόγησης.

Για τον σχεδιασμό χρήσης ενός θερμοκηπίου, οι οδηγοί για καλλιέργεια μαρουλιού στο θερμοκήπιο και για καλλιέργεια πιπεριάς και τσίλι προσφέρουν πρακτική καθοδήγηση. Όποιος σχεδιάζει πέργκολα θα βρει ενημέρωση για το αν μια βιοκλιματική πέργκολα με σύστημα στέγης είναι κατάλληλη. Περισσότερα θέματα συγκεντρώνονται στις χρήσιμες πληροφορίες .

Συχνές ερωτήσεις

Πού βρίσκω οδηγίες συναρμολόγησης Bloomcabin για την Ελλάδα;

Χρησιμοποιήστε τη βιβλιοθήκη εγγράφων στην αρχή αυτής της σελίδας. Αναζητήστε με βάση την πλήρη ονομασία μοντέλου και την έκδοση. Αν η αντιστοίχιση δεν είναι σαφής ή λείπει μια παραγγελθείσα επιλογή, ζητήστε το κατάλληλο έγγραφο πριν από την έναρξη συναρμολόγησης.

Μπορώ να χρησιμοποιήσω την οδηγία παρόμοιου μοντέλου Bloomcabin;

Όχι, όχι ως υποκατάστατο της σωστής οδηγίας. Παρόμοια προϊόντα μπορεί να έχουν διαφορετικά προφίλ, διατρήσεις, συνδετικά μέσα ή σειρά συναρμολόγησης. Μια οδηγία άλλου μοντέλου μπορεί το πολύ να βοηθήσει στη διατύπωση μιας ερώτησης· δεν επιτρέπεται να αντικαταστήσει την τεκμηρίωση που αφορά τη συγκεκριμένη παραγγελία.

Τι ισχύει αν οι παραγγελθείσες επιλογές λείπουν από την κύρια οδηγία;

Ελέγξτε αν υπάρχει ξεχωριστή οδηγία αξεσουάρ ή συμπληρωματικό φύλλο. Αντιστοιχίστε κάθε συμπλήρωμα στο σχετικό βήμα συναρμολόγησης. Αν λείπουν πληροφορίες ή τα έγγραφα αντιφάσκουν, σταματήστε το επηρεαζόμενο τμήμα και ζητήστε διευκρίνιση της αντιστοίχισης εγγράφων.

Πρέπει να έχει ολοκληρωθεί το θεμέλιο πριν διαβάσω την οδηγία συναρμολόγησης;

Όχι. Η οδηγία και όλες οι υποδείξεις θεμελίωσης πρέπει να διαβαστούν εκ των προτέρων. Μόνο έτσι μπορούν να ενσωματωθούν στον σχεδιασμό της θέσης τα σημεία στερέωσης, οι εξωτερικές διαστάσεις, οι υψομετρικές αναφορές, οι προσβάσεις και πιθανές διελεύσεις γραμμών. Ένα ήδη κατασκευασμένο αλλά ακατάλληλο θεμέλιο μπορεί να απαιτήσει σημαντικές διορθώσεις.

Μπορώ να μετρήσω διαστάσεις από απεικόνιση στην οθόνη;

Όχι χωρίς σαφή έλεγχο κλίμακας. Τα προγράμματα περιήγησης, τα προγράμματα PDF, τα προγράμματα οδήγησης εκτυπωτή και οι οθόνες μπορούν να μεγεθύνουν ή να σμικρύνουν σχέδια. Χρησιμοποιήστε τις αναγραφόμενες διαστάσεις. Μόνο σχέδια που δηλώνονται ρητά υπό κλίμακα και έχουν εκδοθεί με ελεγχόμενο τρόπο επιτρέπεται να αξιολογούνται σύμφωνα με την αναγραφόμενη κλίμακά τους.

Τι πρέπει να κάνω αν ένα εξάρτημα δεν ταιριάζει;

Μην ασκείτε υπερβολική δύναμη και μην τροποποιείτε αυθόρμητα το εξάρτημα. Ελέγξτε τον αριθμό εξαρτήματος, τον προσανατολισμό, την πλευρά συναρμολόγησης, τα προηγούμενα βήματα, τη γεωμετρία θεμελίου και την έκδοση εγγράφου που χρησιμοποιείτε. Τεκμηριώστε την κατάσταση με γενικές και λεπτομερείς φωτογραφίες, καθώς και με τους σχετικούς αριθμούς θέσης.

Πώς δηλώνω ένα ελλείπον ή κατεστραμμένο εξάρτημα;

Έχετε διαθέσιμα τον αριθμό παραγγελίας, την ονομασία προϊόντος, τη σήμανση δέματος, τον αριθμό εξαρτήματος και την απαιτούμενη ποσότητα. Σε περίπτωση ζημιάς, προσθέστε σαφείς φωτογραφίες της συσκευασίας και του εξαρτήματος. Μια ακριβής αναφορά επιτρέπει καλύτερη αντιστοίχιση από μια γενική περιγραφή όπως «λείπει ένα προφίλ».

Είναι οι φωτογραφίες προϊόντος κατάλληλες ως οδηγίες συναρμολόγησης;

Όχι. Οι φωτογραφίες μπορούν να δείχνουν σχεδιασμό ή στάδιο συναρμολόγησης, αλλά δεν επιτρέπουν την αξιόπιστη αναγνώριση κρυφών συνδέσεων, ακριβών διαστάσεων και ενδιάμεσων βημάτων. Επίσης, το απεικονιζόμενο προϊόν μπορεί να έχει διαφορετικό μέγεθος, επιλογή ή έκδοση.

Μπορούν περισσότεροι τεχνικοί συναρμολόγησης να εργάζονται με διαφορετικές εκτυπώσεις;

Μόνο αν αποδεικνύεται ότι όλες οι εκτυπώσεις έχουν την ίδια εγκεκριμένη έκδοση. Διαφορετικά, υπάρχει κίνδυνος αντικρουόμενων βημάτων εργασίας. Ορίστε έναν υπεύθυνο εγγράφων και αντικαταστήστε πλήρως τα παρωχημένα αντίγραφα.

Ποια έγγραφα πρέπει να διατηρούνται μετά την εγκατάσταση;

Πρέπει να φυλάσσονται τουλάχιστον η σαφής ταυτοποίηση προϊόντος, τα τελικά έγγραφα συναρμολόγησης και συντήρησης, τα έγγραφα αξεσουάρ, τα σχετικά αποδεικτικά παραγγελίας και η τεκμηρίωση ειδικών λεπτομερειών εκτέλεσης. Τα έγγραφα πρέπει να διατηρούνται στεγνά, εύκολα προσβάσιμα και επιπλέον ασφαλισμένα σε ψηφιακή μορφή.

Υποκαθιστά η οδηγία συναρμολόγησης τον εξειδικευμένο σχεδιασμό για τη συγκεκριμένη θέση;

Όχι. Μια οδηγία προϊόντος δεν λαμβάνει αυτομάτως υπόψη το έδαφος, τις τοπικές συνθήκες ανέμου και χιονιού, τα όρια του οικοπέδου, τα υπάρχοντα κτίρια, τα δίκτυα και τις σωληνώσεις ή τις δημοτικές απαιτήσεις. Αν το έργο απαιτεί εξειδικευμένο, διοικητικό ή τεχνικό έλεγχο, αυτός πρέπει να γίνει για τη συγκεκριμένη θέση.

Τελική λίστα ελέγχου τεκμηρίωσης

• Το προϊόν, το μέγεθος, η έκδοση και οι επιλογές συμφωνούν με την παραγγελία.
• Η τρέχουσα οδηγία συναρμολόγησης έχει διαβαστεί πλήρως.
• Τα σχέδια και τα συμπληρωματικά φύλλα ανήκουν αποδεδειγμένα στο παραδοθέν προϊόν.
• Οι απαιτήσεις θεμελίωσης και θέσης ελέγχθηκαν πριν από την εκτέλεση.
• Τα δέματα και τα επιμέρους εξαρτήματα ελέγχθηκαν και οι αποκλίσεις τεκμηριώθηκαν.
• Όλες οι ομάδες συναρμολόγησης χρησιμοποιούν την ίδια έκδοση εγγράφων.
• Οι διαστάσεις λαμβάνονται από τις αναγραφόμενες τιμές και όχι από ανεξέλεγκτες απεικονίσεις οθόνης.
• Όταν δεν είναι σαφές γιατί τα εξαρτήματα δεν εφαρμόζουν σωστά, ελέγξτε τα αντί να χρησιμοποιήσετε δύναμη ή να κάνετε αυθαίρετες αλλαγές.
• Τα έγγραφα φροντίδας, συντήρησης και αξεσουάρ περιλαμβάνονται στον φάκελο παράδοσης έργου.
• Τα ψηφιακά πρωτότυπα, τα αποδεικτικά εργασίας και οι κατατοπιστικές φωτογραφίες παραμένουν μόνιμα διαθέσιμα.

Η σωστή τήρηση τεκμηρίωσης μειώνει τις παρεξηγήσεις, καθιστά τις αποφάσεις κατανοητές και υποστηρίζει ολόκληρο τον κύκλο ζωής του προϊόντος – από την παραγγελία και τη συναρμολόγηση έως τη συντήρηση.
