Πώς να διαβάζετε σωστά τις διαστάσεις θερμοκηπίου και τα τεχνικά σχέδια

Αυτός ο οδηγός εξηγεί πώς να αξιολογείτε συστηματικά τα διαστασιολογημένα σχέδια, τις κατόψεις, τις όψεις και τα έγγραφα συναρμολόγησης ενός θερμοκηπίου. Έτσι μπορείτε να ελέγχετε αξιόπιστα το εξωτερικό περίγραμμα, τη θεμελίωση, την περιοχή της πόρτας, τα ύψη, τον εσωτερικό χώρο και τις λεπτομέρειες σύνδεσης πριν από την παραγγελία και την εγκατάσταση.

Ένα σχέδιο θερμοκηπίου δεν είναι διακοσμητική εικόνα προϊόντος, αλλά συμπυκνωμένη τεχνική περιγραφή. Δείχνει ποιες επιφάνειες καταλαμβάνει η κατασκευή, πού συναντώνται τα στοιχεία και ποιες αποστάσεις είναι σημαντικές για τη θεμελίωση, τη συναρμολόγηση και τη μελλοντική χρήση. Τα λάθη συχνά δεν οφείλονται σε περίπλοκη γεωμετρία, αλλά στη σύγχυση μεταξύ ονομαστικής διάστασης, εξωτερικής διάστασης, διάστασης θεμελίου και ελεύθερης εσωτερικής διάστασης.

Μην βασίζεστε λοιπόν σε μία μόνο διάσταση. Διαβάστε την κάτοψη, τις όψεις, τα λεπτομερή σχέδια και τις οδηγίες συναρμολόγησης ως ενιαίο σύνολο εγγράφων. Σε περίπτωση αμφιβολίας, η συγκεκριμένη διάσταση πρέπει να επιβεβαιώνεται γραπτώς πριν από την κατασκευή του θεμελίου. Αυτό ισχύει ιδιαίτερα για μεγάλες ορανζερί, σχήματα Τ και μοντέλα που συνδέονται με υφιστάμενο τοίχο.

Προσδιορίστε πρώτα το είδος του σχεδίου

Ο τύπος του σχεδίου καθορίζει τι μπορείτε να αναγνωρίσετε. Μια κάτοψη δείχνει το θερμοκήπιο από πάνω. Είναι κατάλληλη για τον έλεγχο πλάτους, μήκους, θέσης πόρτας, μορφής κτιρίου και περιγράμματος θεμελίου. Μια μπροστινή, πλευρική ή πίσω όψη περιγράφει ύψη, κλίσεις στέγης, ύψη γείσου, κορυφογραμμές και τη διαίρεση των πεδίων τοίχου και στέγης. Μια τομή παρουσιάζει νοητά το εσωτερικό του κτιρίου και μπορεί να κάνει ορατά τα ελεύθερα εσωτερικά ύψη ή τις συνδέσεις προφίλ.

Τα σχέδια ανεπτυγμένης απεικόνισης και τα βήματα συναρμολόγησης έχουν διαφορετικό σκοπό: εξηγούν τη σειρά των εξαρτημάτων, τα σημεία στερέωσης και τον προσανατολισμό. Τα λεπτομερή σχέδια μεγεθύνουν επιμέρους συνδέσεις, όπως τη βάση, το κατώφλι της πόρτας ή ένα προφίλ τοίχου. Οι προοπτικές απεικονίσεις βοηθούν στον χωρικό προσανατολισμό, αλλά συνήθως δεν αποτελούν αξιόπιστη βάση για τη χάραξη.

Σημειώστε σε κάθε έγγραφο την ονομασία μοντέλου, την έκδοση, την αναθεώρηση και την απεικονιζόμενη όψη. Σε κατασκευές που φαίνονται συμμετρικές, ένα σημειωμένο βέλος βορρά ή η πλευρά του κήπου που θα σημειώσετε εσείς αποτρέπει τη σύγχυση αριστεράς και δεξιάς.

Κατανόηση των βασικών διαστάσεων θερμοκηπίου

Συνολικό πλάτος και συνολικό μήκος

Το πλάτος και το μήκος μπορεί να αναφέρονται σε διαφορετικά σημεία αναφοράς: εξωτερική ακμή προφίλ, εξωτερική ακμή βάσης, άξονα φέροντος στοιχείου ή ακμή θεμελίου. Τα βέλη και οι βοηθητικές γραμμές διάστασης δείχνουν ποια σημεία εννοούνται. Αν οι βοηθητικές γραμμές εκτείνονται έως τις εξωτερικότερες ακμές των προφίλ, πρόκειται συνήθως για εξωτερική διάσταση. Αν τελειώνουν σε εσοχή της βάσης, μπορεί να απεικονίζεται διάσταση βάσης ή έδρασης.

Στα ορθογώνια μοντέλα, ο πολλαπλασιασμός δύο τιμών δεν αρκεί για πλήρη σχεδιασμό του χώρου. Προεξοχές στέγης, υδρορροές, κίνηση πόρτας και πρόσβαση συναρμολόγησης μπορεί να βρίσκονται εκτός του αναφερόμενου περιγράμματος. Πληροφορίες για την επιλογή διαφορετικών μορφών κατασκευής θα βρείτε στην ενότητα Θερμοκήπια και χειμερινοί κήποι. Σχεδιαστικό υπόβαθρο για πιο σύνθετες κατασκευές παρουσιάζει επίσης ο οδηγός για ορανζερί, μεγέθη και μορφές κατασκευής.

Ύψος γείσου, ύψος κορυφογραμμής και συνολικό ύψος

Το ύψος γείσου μετριέται στη μετάβαση μεταξύ πλευρικού τοίχου και στέγης. Το ύψος κορυφογραμμής είναι το υψηλότερο σημείο μιας κλασικής δίρριχτης στέγης. Ένα επιπλέον συνολικό ύψος μπορεί να περιλαμβάνει και άλλα στοιχεία. Καθοριστικό είναι πάντα το κάτω σημείο αναφοράς που σημειώνεται στο σχέδιο: τελική άνω επιφάνεια θεμελίου, έδαφος, κάτω ακμή βάσης ή άλλο καθορισμένο επίπεδο.

Τα ύψη δεν είναι σημαντικά μόνο για τον ελεύθερο χώρο του κεφαλιού. Επηρεάζουν την απόσταση από κλαδιά, υδρορροές, προεξοχές τοίχων και στοιχεία του οικοπέδου. Ακόμη και ανοιχτά παράθυρα οροφής μπορεί να προεξέχουν από το κλειστό κέλυφος του κτιρίου. Επομένως, μη σχεδιάζετε μόνο με βάση την κλειστή όψη.

Διαστάσεις πόρτας

Στις πόρτες πρέπει να διακρίνονται τουλάχιστον τρεις ενδείξεις: το άνοιγμα κατασκευής ή πλαισίου, το καθαρό πλάτος διέλευσης και η εξωτερική διάσταση του στοιχείου της πόρτας. Για καρότσια κήπου, τραπέζια φύτευσης ή εξοπλισμό, μετρά η ελεύθερη δίοδος. Η εξωτερική διάσταση του πλαισίου δεν δηλώνει αυτόματα πόσος χώρος είναι πραγματικά προσπελάσιμος.

Ελέγξτε επίσης τον τύπο ανοίγματος και τον απαιτούμενο χώρο κίνησης. Μια ανοιγόμενη πόρτα χρειάζεται ελεύθερη επιφάνεια περιστροφής, ενώ μια συρόμενη πόρτα χώρο στο πλάι κατά μήκος της πρόσοψης. Το ύψος του κατωφλίου και η διαμόρφωση του μελλοντικού διαδρόμου μπορεί επίσης να είναι σημαντικά. Η πόρτα δεν πρέπει να εξετάζεται μεμονωμένα στο σχέδιο, αλλά μαζί με τον εξωτερικό και εσωτερικό διάδρομο και το θεμέλιο.

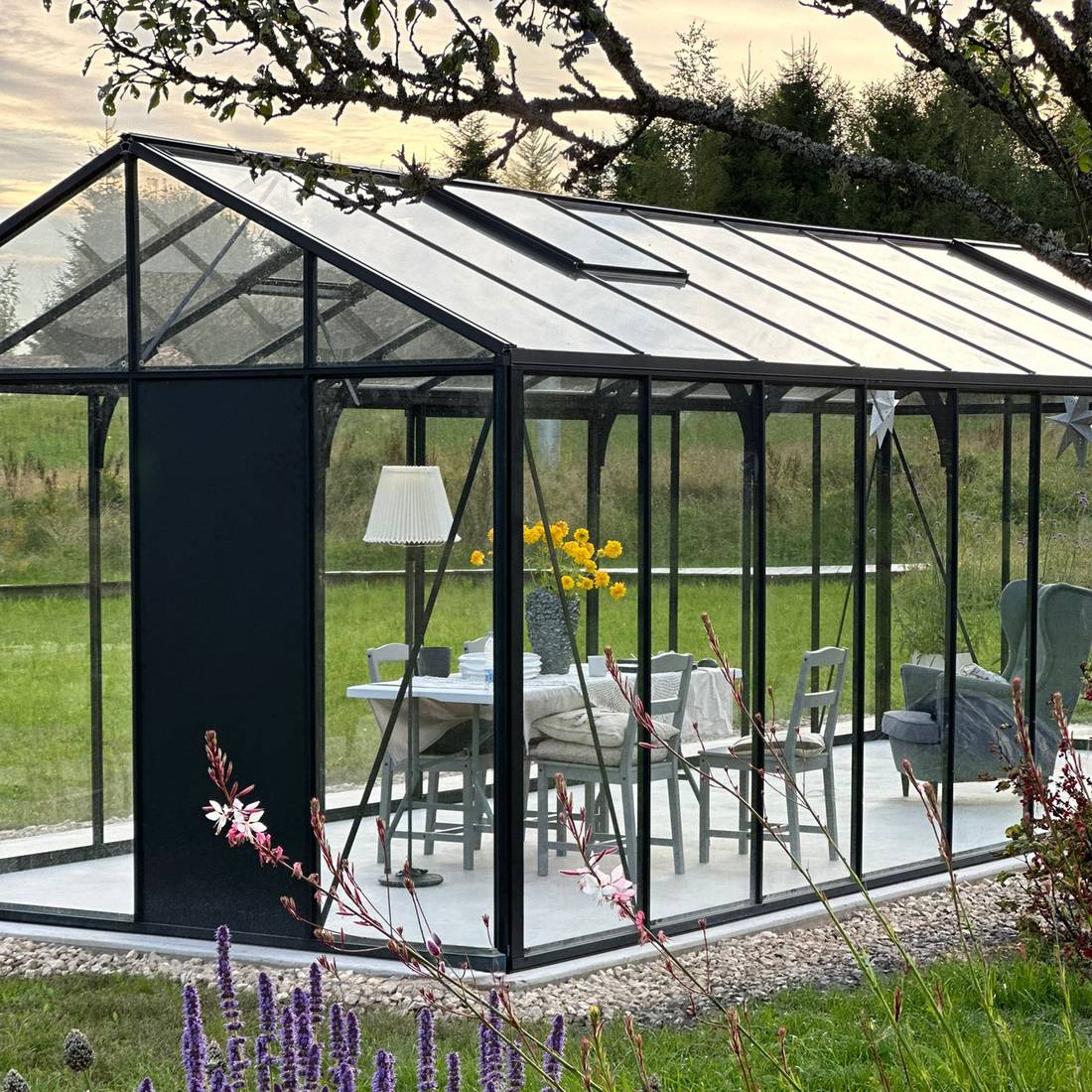

Κάνναβος πεδίων και διαχωρισμοί υαλοπινάκων

Πολλά αλουμινένια θερμοκήπια χωρίζονται σε επαναλαμβανόμενα πεδία. Επομένως, οι αλυσίδες διαστάσεων μπορεί να δείχνουν κάνναβο αξόνων, μεμονωμένα πλάτη πάνελ ή το συνολικό μήκος. Προσθέστε επιμέρους διαστάσεις μόνο εφόσον χρησιμοποιούνται σαφώς τα ίδια σημεία αναφοράς. Τα πλάτη προφίλ ή τα ακραία πεδία μπορεί να σημαίνουν ότι το άθροισμα των υποτιθέμενων διαστάσεων πάνελ δεν αντιστοιχεί ακριβώς στην εξωτερική διάσταση.

Η διαίρεση βοηθά στον σχεδιασμό αξεσουάρ, ανοιγμάτων αερισμού, ραφιών και φύτευσης. Ωστόσο, δεν πρέπει να θεωρείται ελεύθερα επιλέξιμος κατασκευαστικός κάνναβος. Πληροφορίες για τη συμπεριφορά των πολυκαρβονικών φύλλων προσφέρει το άρθρο για πολυκαρβονικό σε θερμοκήπιο. Δεσμευτικά για το συγκεκριμένο μοντέλο παραμένουν τα τεχνικά του έγγραφα.

Πώς να διαβάζετε τη γλώσσα των γραμμών διαστάσεων

Μια τεχνική διαστασιολόγηση αποτελείται συνήθως από αριθμητική τιμή διάστασης, γραμμή διάστασης, βέλη ή σύμβολα οριοθέτησης και βοηθητικές γραμμές. Οι βοηθητικές γραμμές οδηγούν στα μετρούμενα σημεία. Μια συνεχής συνολική διάσταση περιγράφει ολόκληρη την απόσταση, ενώ μια αλυσίδα διαστάσεων τη χωρίζει σε τμήματα. Ενδείξεις σε παρενθέσεις ή με ειδική σήμανση μπορεί, ανάλογα με το έγγραφο, να είναι μόνο ενημερωτικές. Μην βασίζεστε σε γενικές υποθέσεις, αλλά στο υπόμνημα του συγκεκριμένου σχεδίου.

Τα σύμβολα διαμέτρου, ακτίνας, γωνίας, κλίσης ή υψομέτρου έχουν το καθένα ξεχωριστή λειτουργία. Οι κεντρικές γραμμές και οι κρυφές ακμές δεν πρέπει να συγχέονται με πραγματικές εξωτερικές ακμές. Αν λείπει το υπόμνημα, κάθε ερμηνεία που είναι κρίσιμη για την κατασκευή πρέπει να διευκρινίζεται.

Μην παίρνετε ποτέ διαστάσεις από την οθόνη ή την εκτύπωση

Μη μετράτε ένα αρχείο PDF με χάρακα στην οθόνη. Το επίπεδο ζουμ, το μέγεθος οθόνης και η προσαρμογή σελίδας αλλάζουν την απεικόνιση. Και μια εκτύπωση μπορεί να σμικρυνθεί, να μεγεθυνθεί ή να παραμορφωθεί αυτόματα. Ακόμη και με αναγραφόμενη κλίμακα, προτεραιότητα έχει ο τυπωμένος αριθμός διάστασης, εκτός αν το έγγραφο ορίζει διαφορετικά.

Αν αναγράφεται «χωρίς κλίμακα» ή αντίστοιχη συντομογραφία, χρησιμοποιείτε αποκλειστικά τις αναγραφόμενες διαστάσεις. Μια τιμή που λείπει δεν επιτρέπεται να εξαχθεί με μέτρηση από το γραφικό.

Ελέγξτε τις μονάδες σε κάθε έγγραφο

Ελέγξτε αν οι διαστάσεις αναφέρονται σε mm, cm ή m. Τα τεχνικά σχέδια προϊόντων χρησιμοποιούν συχνά mm, ενώ τα σχέδια θέσης συχνά m. Τα μικτά έγγραφα αυξάνουν τον κίνδυνο σφαλμάτων. Αναγράφετε πάντα τις μονάδες στους δικούς σας υπολογισμούς και μετατρέπετε μόνο στο τέλος.

Προσοχή χρειάζονται και τα δεκαδικά διαχωριστικά. Μη μεταφέρετε τιμές χωρίς έλεγχο σε λογισμικό σχεδιασμού ή υπολογιστικά φύλλα των οποίων οι γλωσσικές ρυθμίσεις χειρίζονται διαφορετικά το κόμμα και την τελεία.

Ονομαστική διάσταση, πραγματική επιφάνεια έδρασης και ωφέλιμος εσωτερικός χώρος

Μια ονομασία μεγέθους χρησιμοποιείται συχνά για την ταξινόμηση μοντέλων. Δεν είναι απαραίτητο να αντιστοιχεί με ακρίβεια χιλιοστού στην εξωτερική επιφάνεια έδρασης. Η ονομαστική διάσταση δεν είναι λοιπόν αυτόματα διάσταση θεμελίου. Η πραγματική επιφάνεια έδρασης περιγράφει το περίγραμμα που απαιτείται για τη βάση ή το θεμέλιο. Ο ωφέλιμος εσωτερικός χώρος μειώνεται επιπλέον από προφίλ, αντηρίδες, πόρτες και εσωτερικό εξοπλισμό.

Τύπος διάστασης	Τυπική χρήση	Έλεγχος πριν από την εκτέλεση
Ονομαστική διάσταση	Σύγκριση και ταξινόμηση μοντέλων	Μην τη χρησιμοποιείτε απευθείας για την κατασκευή θεμελίου
Μέγιστη εξωτερική διάσταση	Απαιτούμενος χώρος και αποστάσεις	Προσθέστε προεξοχές και ανοιχτά στοιχεία
Διάσταση βάσης ή έδρασης	Σχεδιασμός της φέρουσας βάσης	Ελέγξτε ακμές αναφοράς και ορθογωνικότητα
Καθαρή εσωτερική διάσταση	Διάδρομοι, τραπέζια και χρήση	Λάβετε υπόψη αντηρίδες και περιοχές πόρτας

Παρόμοιοι όροι εμφανίζονται και σε άλλες εξωτερικές κατασκευές. Ο οδηγός μεγεθών για πέργκολες, ο οδηγός για θεμέλια πέργκολας και η σελίδα προϊόντος για την εξωτερική σάουνα Elma S δείχνουν γιατί το μέγεθος προϊόντος, το εξωτερικό περίγραμμα και η επιφάνεια τοποθέτησης πρέπει να εξετάζονται χωριστά.

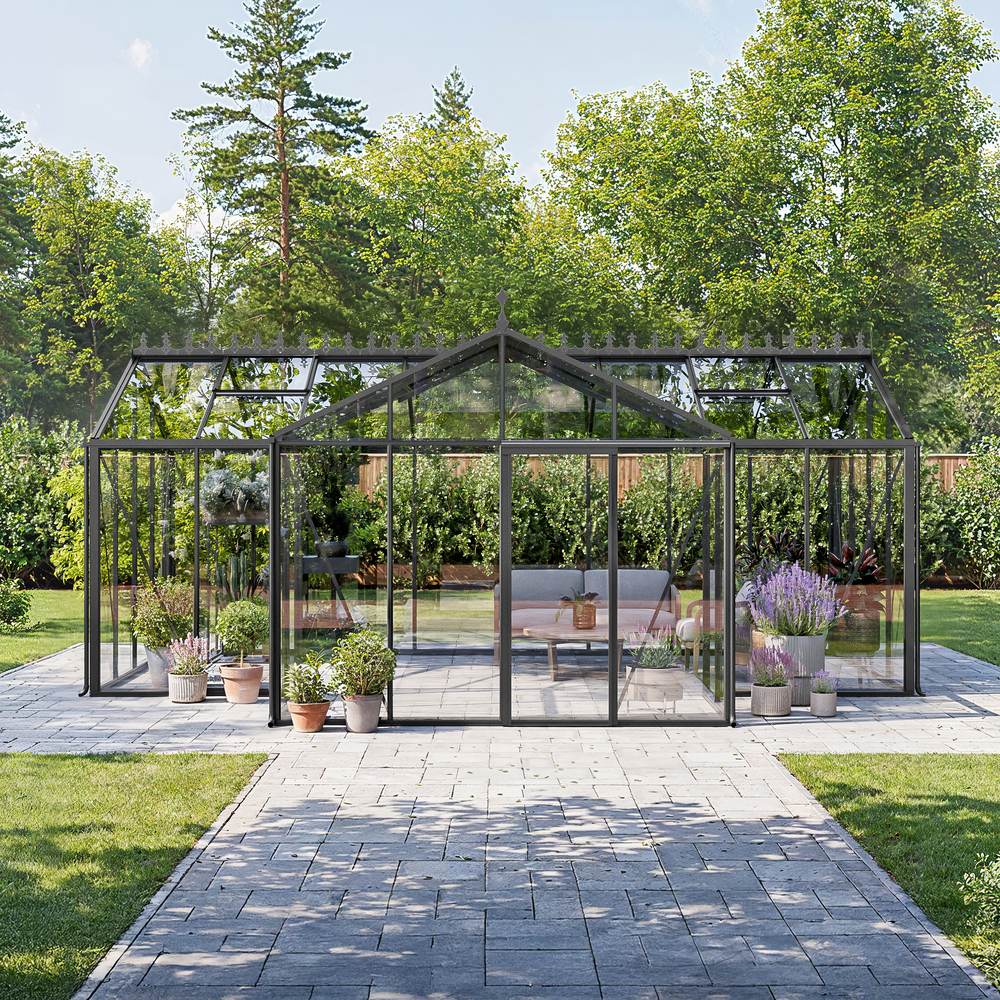

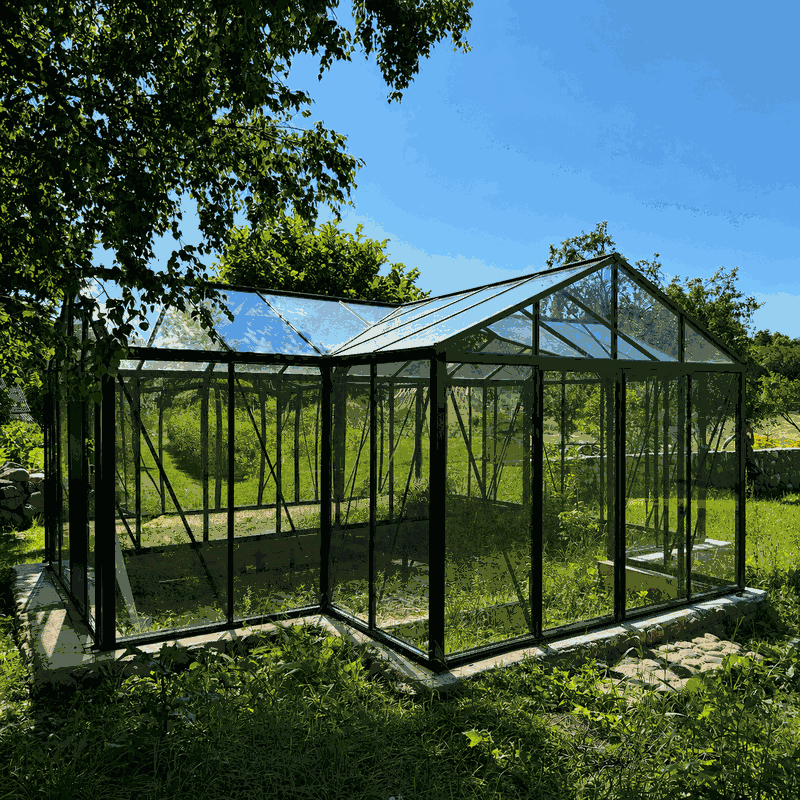

Χωρίστε σύνθετες κατόψεις σε επιμέρους ζώνες

Τα σχήματα Τ, οι ορανζερί ή οι κατασκευές με προεξοχές ελέγχονται ασφαλέστερα όταν η κάτοψη χωρίζεται σε ορθογώνια και ζώνες σύνδεσης. Σημειώστε πρώτα τον κύριο κορμό, έπειτα κάθε εγκάρσια πτέρυγα, την είσοδο και κάθε εσοχή. Καταγράψτε για κάθε ζώνη το πλάτος, το μήκος και τη θέση της ως προς τον κοινό άξονα.

1. Σημειώστε το εξωτερικό συνολικό περίγραμμα.
2. Σχεδιάστε τους κύριους άξονες και τις γραμμές συμμετρίας.
3. Διαστασιολογήστε τις επιμέρους επιφάνειες χωριστά.
4. Μετρήστε και σημειώστε εσωτερικές και εξωτερικές γωνίες.
5. Ελέγξτε τις αλυσίδες διαστάσεων ως προς τη συνολική διάσταση.
6. Προσθέστε τη ζώνη πόρτας και διαδρόμων.

Ένα σχέδιο μπορεί να περιέχει μαθηματικά εύλογες επιμέρους διαστάσεις και παρ’ όλα αυτά να είναι λανθασμένα προσανατολισμένο στο οικόπεδο. Καθορίστε λοιπόν μία σαφή πλευρά αναφοράς, όπως «πλευρά του σπιτιού» ή «πόρτα του κήπου». Ιδέες σχεδιασμού εμπνευσμένες από την ιστορία, από το άρθρο για βικτωριανά θερμοκήπια πρέπει να εξετάζονται μόνο μετά από αυτή την τεχνική οργάνωση.

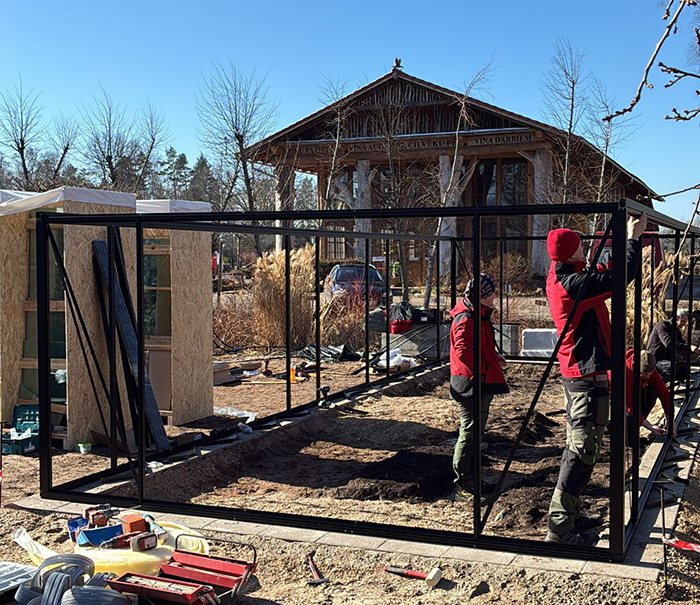

Μεταφορά του σχεδίου στη θέση εγκατάστασης

Ξεκινήστε από μία σταθερή γραμμή αναφοράς, όχι από τέσσερα ανεξάρτητα σημεία. Μπορεί να είναι η ευθυγράμμιση ενός κτιρίου, ένας άξονας με κορδόνι ή μια μετρημένη γραμμή βάσης. Από αυτή χαράξτε κάθετα τα υπόλοιπα σημεία. Σημειώστε το εξωτερικό περίγραμμα και το περίγραμμα θεμελίου με διαφορετικά χρώματα.

Πριν ξεκινήσετε, πρέπει επίσης να ελέγξετε τις τοπικές προϋποθέσεις. Το αν απαιτείται οικοδομική άδεια, Έγκριση Εργασιών Δόμησης Μικρής Κλίμακας (ΕΕΔΜΚ) ή επικαιροποίηση ισχύουσας άδειας εξαρτάται από το συγκεκριμένο έργο και το ακίνητο. Το άρθρο Άδεια για θερμοκήπιο ή πέργκολα προσφέρει μια πρώτη καθοδήγηση· για την κατάταξη του συγκεκριμένου έργου συμβουλευτείτε μηχανικό και την αρμόδια ΥΔΟΜ. Η αίτηση για ΕΕΔΜΚ υποβάλλεται ηλεκτρονικά από τον υπεύθυνο μηχανικό μέσω του συστήματος e-Άδειες.

Ελέγξτε περισσότερα από τις τέσσερις γωνίες

Σε μεγάλες πλευρές ή διαμορφωμένες κατόψεις, τέσσερα γωνιακά σημεία δεν επαρκούν. Ελέγξτε ενδιάμεσους άξονες, το άνοιγμα της πόρτας, εσοχές και σημεία σύνδεσης. Μετρήστε και τις δύο διαγωνίους και ελέγξτε επιπλέον τα μήκη των πλευρών. Οι ίσες διαγώνιοι αποδεικνύουν ορθογωνική κάτοψη μόνο υπό τις κατάλληλες γεωμετρικές προϋποθέσεις· δεν αντικαθιστούν τον έλεγχο ύψους και επιπεδότητας.

Ελέγξτε επίσης την κλίση, τα υψηλά σημεία και τις υψομετρικές διαφορές. Ένα σωστό οριζόντιο περίγραμμα μπορεί παρ’ όλα αυτά να δημιουργήσει προβλήματα συναρμολόγησης σε ανώμαλο έδαφος.

Σε περιορισμένο χώρο, χαράξτε ένα μοντέλο σε πραγματικό μέγεθος

Κορδόνια, σπρέι σήμανσης ή δοκάρια τοποθετημένα επίπεδα κάνουν αμέσως ορατό τον απαιτούμενο χώρο. Τοποθετήστε δοκιμαστικά μια σκάλα ή ένα χαρτοκιβώτιο στο ύψος κορυφογραμμής ή κοντά στο γείσο. Ανοίξτε τις πόρτες του κήπου και προσομοιώστε τη διαδρομή με ένα καρότσι. Έτσι θα εντοπίσετε συγκρούσεις που περνούν απαρατήρητες σε μια μικρή κάτοψη.

Σχέδια για θερμοκήπια προσκείμενα ή στερεωμένα σε τοίχο

Σε ένα θερμοκήπιο προσκείμενο σε τοίχο, ο υφιστάμενος τοίχος έχει σημαντικό γεωμετρικό και κατασκευαστικό ρόλο. Απαιτούνται όχι μόνο πλάτος και βάθος, αλλά και ύψος σύνδεσης, κλίση στέγης, θέση των προφίλ τοίχου και ελεύθερος χώρος από παράθυρα, σωλήνες, προεξοχές στέγης και απορροή νερού.

Ελέγξτε τον τοίχο σε όλο το μήκος σύνδεσης. Προεξοχές στη βάση, ανομοιόμορφος σοβάς ή κεκλιμένες επιφάνειες μπορεί να εμποδίσουν την επίπεδη εφαρμογή ενός προφίλ. Η καταλληλότητα και η φέρουσα ικανότητα της κατασκευής του τοίχου πρέπει να αξιολογούνται ειδικά για το έργο. Παρόμοια διάκριση εξηγεί η σύγκριση πέργκολας τοίχου ή ελεύθερης πέργκολας. Περισσότερες κατασκευαστικές διαφορές θα βρείτε στο άρθρο βιοκλιματική ή κλασική πέργκολα.

Σχεδιάστε τον εσωτερικό χώρο με βάση τις καθαρές διαστάσεις

Για τη χρήση, καθοριστικά είναι τα ελεύθερα πλάτη. Μην αφαιρείτε αυθαίρετα ένα υποτιθέμενο πάχος προφίλ από την εξωτερική διάσταση. Χρησιμοποιήστε δηλωμένες εσωτερικές διαστάσεις ή ζητήστε επιβεβαίωση για κρίσιμες αποστάσεις. Σχεδιάστε χωριστά τον κύριο διάδρομο, τους βοηθητικούς διαδρόμους, τις επιφάνειες εργασίας, τα δοχεία φύτευσης και την περιοχή της πόρτας.

Οι ψηλές καλλιέργειες δεν χρειάζονται παντού ύψος κορυφογραμμής. Κάτω από την κεκλιμένη στέγη, το διαθέσιμο ύψος μειώνεται προς τον πλευρικό τοίχο. Τα παράθυρα αερισμού, οι αντηρίδες και οι υδρορροές δεν πρέπει να εμποδίζονται από ράφια. Για σχεδιασμό προσανατολισμένο στη χρήση, βοηθούν τα άρθρα για μαρούλι στο θερμοκήπιο και για θερμοκρασία και υγρασία αέρα. Ωστόσο, η κατασκευή πρέπει να παραμένει πάντα προσβάσιμη σύμφωνα με τις οδηγίες συναρμολόγησης και συντήρησης.

Χρησιμοποιήστε τα έγγραφα με τη σωστή σειρά

Ελέγξτε έγκαιρα τη βιβλιοθήκη οδηγιών συναρμολόγησης που εμφανίζεται τοπικά. Μια χρήσιμη σειρά εργασίας είναι:

1. Προσδιορίστε με σαφήνεια την έκδοση προϊόντος και το περιεχόμενο της παραγγελίας.
2. Διαβάστε το τεχνικό γενικό σχέδιο για το εξωτερικό περίγραμμα και τα ύψη.
3. Εντοπίστε το σχέδιο θεμελίου ή βάσης.
4. Ελέγξτε στις οδηγίες συναρμολόγησης τη βάση, τον προσανατολισμό της πόρτας και τις λεπτομέρειες σύνδεσης.
5. Συγκρίνετε την τρέχουσα αναθεώρηση των εγγράφων με τα έγγραφα που παραλάβατε.
6. Διευκρινίστε ανοιχτές διαστάσεις πριν κατασκευάσετε στοιχεία που δεν αλλάζουν εύκολα.

Αν δύο έγγραφα διαφέρουν, μην αποφασίσετε με βάση την τιμή που φαίνεται οπτικά πιο πιθανή. Καταγράψτε το μοντέλο, τον τίτλο του εγγράφου, την αναθεώρηση και τη σχετική θέση διάστασης και επικοινωνήστε με την εξυπηρέτηση πελατών. Γενική βοήθεια θα βρείτε στις Χρήσιμες πληροφορίες.

Έλεγχοι κατά την παραλαβή και πριν από τη συναρμολόγηση

Πριν από τη συναρμολόγηση, συγκρίνετε την ονομασία μοντέλου, τον αριθμό δεμάτων σύμφωνα με τα έγγραφα παράδοσης και τις αναγνωρίσιμες σημάνσεις εξαρτημάτων. Ανοίξτε ή αποθηκεύστε τα δέματα μόνο σύμφωνα με τις παρεχόμενες οδηγίες. Μια κάτοψη μπορεί να έχει προετοιμαστεί σωστά, ενώ έχει παραδοθεί ή επιλεγεί διαφορετική έκδοση ή διαμόρφωση πόρτας.

• Συμφωνούν το μοντέλο και η έκδοση με την παραγγελία;
• Αντιστοιχεί η θέση της πόρτας στον εγκεκριμένο σχεδιασμό;
• Είναι το θεμέλιο έτοιμο, επίπεδο και ελεγμένο ως προς τις διαστάσεις;
• Είναι διαθέσιμες όλες οι απαιτούμενες επιφάνειες πρόσβασης;
• Έχουν διευκρινιστεί οι λεπτομέρειες σύνδεσης και οι διαδρομές απορροής;
• Υπάρχουν οι κατάλληλες οδηγίες συναρμολόγησης;

Οργανωτικές πληροφορίες θα βρείτε στις ενότητες Αγορά και παράδοση και Πώς να παραγγείλετε. Για παραδόσεις σε όλη την Ελλάδα, συμπεριλαμβανομένων όλων των νησιών, ανατρέξτε στη σελίδα Αγορά θερμοκηπίου με παράδοση στην Ελλάδα . Η παράδοση είναι δωρεάν για τα περισσότερα προϊόντα· ελέγξτε τους ειδικούς όρους του συγκεκριμένου προϊόντος.

Συχνά λάθη στην ανάγνωση σχεδίων

• Χρήση του ονόματος μοντέλου ως διάστασης θεμελίου: Μια στρογγυλοποιημένη ένδειξη μεγέθους δεν είναι διάσταση εκτέλεσης.
• Ανάγνωση μίας μόνο όψης: Η κάτοψη και η πλευρική όψη απαντούν σε διαφορετικά ερωτήματα.
• Σύγχυση εξωτερικής και εσωτερικής διάστασης: Έτσι οι διάδρομοι ή οι επιφάνειες εργασίας γίνονται πολύ στενοί.
• Παράβλεψη της κίνησης της πόρτας: Το άνοιγμα συγκρούεται αργότερα με παρτέρι, φράχτη ή σκαλοπάτι.
• Κατοπτρικός σχεδιασμός: Οι προοπτικές εικόνες διαβάζονται λανθασμένα ως δεσμευτικός προσανατολισμός πόρτας.
• Μέτρηση από το PDF: Το ζουμ και η κλιμάκωση εκτύπωσης παράγουν λανθασμένες τιμές.
• Ανάμειξη μονάδων: Τιμές σε mm εκλαμβάνονται ως cm ή m.
• Έλεγχος μόνο των διαγωνίων: Το υψόμετρο, τα μήκη πλευρών και τα ενδιάμεσα σημεία παραμένουν ανεξέλεγκτα.
• Παράλειψη χώρου συντήρησης: Οι εξωτερικές επιφάνειες και η απορροή γίνονται αργότερα απρόσιτες.

Οδηγίες για μακροχρόνια προσβασιμότητα περιλαμβάνει η σελίδα Φροντίδα αλουμινένιου θερμοκηπίου. Εμπειρίες άλλων αγοραστών στις αξιολογήσεις θερμοκηπίων μπορούν να προσφέρουν πρόσθετες πρακτικές οπτικές, αλλά δεν αντικαθιστούν σχέδιο για το συγκεκριμένο μοντέλο.

Ερωτήσεις πριν από την έγκριση της διάταξης του θερμοκηπίου

• Έχει οριστεί η ακριβής έκδοση μοντέλου και εξοπλισμού;
• Ποια γραμμή δηλώνει τη μέγιστη εξωτερική διάσταση και ποια τη βάση;
• Από ποιο υψομετρικό επίπεδο μετρώνται το γείσο και η κορυφογραμμή;
• Πού βρίσκεται το καθαρό άνοιγμα της πόρτας και πώς κινείται η πόρτα;
• Είναι η κατασκευή σωστά προσανατολισμένη στο σχέδιο θέσης;
• Υπάρχουν εξωτερικές αποστάσεις για συναρμολόγηση, καθαρισμό και απορροή;
• Έχουν καταγραφεί προεξοχές τοίχων, δέντρα, αγωγοί και κλίση εδάφους;
• Συμφωνούν οι επιμέρους διαστάσεις, οι συνολικές διαστάσεις και οι διαγώνιοι;
• Έχει επιβεβαιωθεί η λύση θεμελίωσης για το μοντέλο και τη θέση;
• Έχουν ελεγχθεί οι τοπικές απαιτήσεις πριν από την εκτέλεση;

Συχνές ερωτήσεις

Οι αναγραφόμενες διαστάσεις θερμοκηπίου είναι εσωτερικές ή εξωτερικές;

Χωρίς ρητή σήμανση δεν πρέπει να γίνεται καμία υπόθεση. Οι παρουσιάσεις προϊόντων συχνά αναφέρουν ονομαστικές ή εξωτερικές διαστάσεις, ενώ τα τεχνικά σχέδια μπορεί να περιλαμβάνουν επίσης διαστάσεις βάσης και εσωτερικές διαστάσεις. Καθοριστικά είναι τα βέλη διαστάσεων, οι γραμμές αναφοράς και το υπόμνημα του συγκεκριμένου εγγράφου.

Μπορώ να κατασκευάσω το θεμέλιο με βάση τις διαστάσεις στη σελίδα προϊόντος;

Όχι χωρίς σύγκριση με το ειδικό για το μοντέλο σχέδιο θεμελίου, βάσης ή συναρμολόγησης. Μια σελίδα προϊόντος εξυπηρετεί κυρίως την επιλογή. Ζητήστε επιβεβαίωση κρίσιμων διαστάσεων πριν από την κατασκευή σκυροδέματος, τοιχοποιίας ή άλλων στοιχείων που αλλάζουν δύσκολα.

Γιατί διαφέρει το ονομαστικό μέγεθος από το τεχνικό σχέδιο;

Τα ονομαστικά μεγέθη διευκολύνουν την ταξινόμηση μιας σειράς μοντέλων και μπορεί να είναι στρογγυλοποιημένα. Το τεχνικό σχέδιο, αντίθετα, περιγράφει συγκεκριμένα σημεία αναφοράς. Τα προφίλ, οι βάσεις και οι κατασκευαστικές διαιρέσεις μπορεί να οδηγούν σε διαφορετικές πραγματικές διαστάσεις.

Τι σημαίνει «χωρίς κλίμακα»;

Το σχεδιασμένο μήκος δεν επιτρέπεται να προσδιοριστεί με χάρακα ή εργαλείο οθόνης. Χρησιμοποιείτε αποκλειστικά τους αναγραφόμενους αριθμούς διαστάσεων. Αν λείπει μια απαιτούμενη διάσταση, πρέπει να ζητηθεί.

Πώς καταλαβαίνω σε ποια πλευρά βρίσκεται η πόρτα;

Χρησιμοποιήστε την κάτοψη και αναζητήστε το σύμβολο πόρτας, τη φορά ανοίγματος ή τη σήμανση εξαρτήματος. Ορίστε παράλληλα από ποια πλευρά βλέπετε το κτίριο. Αν η έκδοση μπορεί να είναι κατοπτρική ή η απεικόνιση είναι ασαφής, απαιτείται επιβεβαίωση.

Ποιες διαστάσεις είναι σημαντικές σε θερμοκήπιο προσκείμενο σε τοίχο;

Εκτός από πλάτος και βάθος, είναι σημαντικά το ύψος σύνδεσης με τον τοίχο, η θέση γείσου, η υψηλότερη ακμή στέγης, η κλίση στέγης, η θέση προφίλ και οι αποστάσεις από υπάρχοντα στοιχεία. Πρέπει επίσης να ελεγχθούν η επιπεδότητα του τοίχου και η κατασκευαστική καταλληλότητα του υποστρώματος.

Πόσο επιπλέον χώρο πρέπει να αφήσω περιμετρικά;

Δεν υπάρχει μία γενική τιμή για κάθε μοντέλο και οικόπεδο. Ο απαιτούμενος χώρος εξαρτάται από τη διαδικασία συναρμολόγησης, τον καθαρισμό, τα ανοιχτά παράθυρα, την απορροή και τους διαδρόμους. Σχεδιάστε έναν πραγματικά χρήσιμο χώρο εργασίας και συντήρησης και ζητήστε από μηχανικό και την αρμόδια ΥΔΟΜ να επιβεβαιώσουν τυχόν απαιτήσεις αποστάσεων για το συγκεκριμένο ακίνητο.

Αποδεικνύουν οι ίσες διαγώνιοι ότι το θεμέλιο είναι σωστό;

Όχι πλήρως. Οι ίσες διαγώνιοι είναι σημαντικός έλεγχος για ορθογώνια κάτοψη, αλλά πρέπει να ελέγχονται μαζί με τα μήκη πλευρών, τις ενδιάμεσες διαστάσεις, την επιπεδότητα και το υψόμετρο. Σε σύνθετα σχήματα, κάθε επιμέρους ζώνη πρέπει να ελέγχεται χωριστά.

Ποιο έγγραφο ισχύει όταν δύο διαστάσεις διαφέρουν;

Δεν μπορεί να αποφασιστεί γενικά με βάση τον τύπο εγγράφου. Ελέγξτε την αντιστοίχιση μοντέλου και την αναθεώρηση και ζητήστε από τον προμηθευτή να επιβεβαιώσει την καθοριστική τιμή. Οι αλλαγές στο θεμέλιο πρέπει να αναβληθούν έως τη διευκρίνιση.

Πού βρίσκω πληροφορίες για εγγύηση και φροντίδα;

Οι όροι βρίσκονται στην ενότητα Εγγύηση. Οι οδηγίες φροντίδας πρέπει να λαμβάνονται υπόψη χωριστά, καθώς το σχέδιο διαστάσεων, οι οδηγίες συναρμολόγησης και οι πληροφορίες συντήρησης έχουν διαφορετικούς σκοπούς.

Τελικός έλεγχος του σχεδίου

Κάντε τον τελικό έλεγχο όχι μόνο στο γραφείο, αλλά και στον χαραγμένο χώρο εγκατάστασης. Συγκρίνετε το μοντέλο, την αναθεώρηση εγγράφων, το εξωτερικό περίγραμμα, τη διάσταση βάσης, τα ύψη, την πόρτα, τις διαγωνίους και τις ζώνες σύνδεσης. Έπειτα ελέγξτε τη χρήση: λειτουργεί πλήρως η πόρτα; Παραμένουν οι διάδρομοι προσπελάσιμοι; Είναι προσβάσιμα τα παράθυρα οροφής, οι υδρορροές και οι εξωτερικές επιφάνειες;

Ένας αξιόπιστος σχεδιασμός προκύπτει μόνο όταν χρησιμοποιούνται τα ίδια σημεία αναφοράς στα έγγραφα προϊόντος, στο σχέδιο θεμελίου, στις οδηγίες συναρμολόγησης και στη χάραξη.

Καταγράψτε τις εγκεκριμένες διαστάσεις σε μια απλή λίστα ελέγχου και φωτογραφίστε τη χάραξη. Έτσι παραμένει σαφές ποια έκδοση σχεδιάστηκε. Πρόσθετες ιδέες χρήσης προσφέρει το Blog της Bloomcabin· οι τεχνικές αποφάσεις πρέπει όμως να βασίζονται πάντα στα έγγραφα του επιλεγμένου μοντέλου.
