また、計画中の設置が現地で建築上、近隣関係上、または技術上の確認を必要とするかを確認してください。要件は、自治体、敷地、構造形式によって異なります。温室またはパーゴラに建築確認が必要かを扱う記事は初歩的な目安を提供しますが、現地で適用される要件の確認に代わるものではありません。用途、寸法、基礎、建物への接続、屋根・囲い、敷地図を用意し、設置先の自治体の建築指導部門に確認してください。

配送経路、荷下ろし場所、一時保管も計画の一部です。詳細はご注文と配送および国境を越える配送を伴う温室購入の案内を確認してください。内容が予定配送先に該当する場合に限ります。

各説明書を正確な製品に対応付ける

見た目が似ていても、同じ構造とは限りません。2つのモデルは、プロファイル、接続部、屋根構造、ドアシステム、グレージング、アクセサリーが異なることがあります。同じ製品シリーズでも、サイズ違いによって部品数や組立順序が異なる場合があります。

そのため、図が納品製品に似ているという理由だけで説明書を使用してはいけません。少なくともモデル名、仕様、サイズ、必要に応じて文書版数で対応を確認してください。これは、たとえば独立したサウナモデルである屋外サウナ Elma S、バレルサウナ HC150 、バレルサウナ HC 180にも当てはまります。別モデルの資料は、信頼できる代替説明書にはなりません。

正しいドキュメントセットの特定方法

まず注文確認書を確認し、記載された製品情報を梱包表示、部品表、文書タイトルと照合します。その後、主製品、サイズバリエーション、注文したすべてのオプションを網羅するドキュメントセットを作成してください。

注文情報を確認： モデル名、仕様、注文したオプションを記録します。
文書タイトルを比較： 対応が明確なファイルだけを使用します。
版を確認： 改訂日、バージョン番号、その他の識別情報があれば記録します。
補足資料を含める： アクセサリーや異なる部品用の説明書を追加します。
不一致を解消するまで保留： 寸法や組立情報に相違がある場合は、独自に選択せず、相違点を確認してください。

元のファイルは変更せずに保管してください。作業用コピーには書き込みをしても構いませんが、コピーであることが明確に分かるようにします。注文手順についてはご注文方法をご覧ください。

技術図面を正しく読む

図面の識別情報から始める

まず図枠、タイトル、または文書ヘッダーを確認します。そこには、モデル、図面名、改訂、日付、単位、シート番号が記載されている場合があります。寸法を転記するのは、この識別確認の後です。図面が複数シートで構成される場合、すべてが同じセットに属していなければなりません。

変更に関する注記にも注意してください。新しい改訂版が一部の寸法や詳細に置き換わることがあります。ただし、それは過去の図面がすでに納品されたすべての仕様に対して誤りであることを意味しません。対象注文との対応が基準です。

各図の見方

平面図、側面図、正面図、断面図、詳細図は、それぞれ異なる情報を示します。平面図は通常、水平方向の配置を示します。立面図は高さと外形を示し、断面図は隠れた部品や層構成を示します。拡大詳細図は、全体図では明確でない接続部を説明します。

破線は隠れたエッジを示すことがあります。寸法補助線、中心線、基準点は部材ではありません。対称性、繰り返し要素、鏡像組立に関する注記も確認してください。図面は、孤立した数字の集まりではなく、常に全体システムとして解釈します。

製品寸法と現場寸法を分ける

製品の外形寸法、芯々寸法、基礎寸法、必要な作業スペースは異なることがあります。そのため、外形寸法を自動的に基礎へ転記してはいけません。開口寸法、張り出し、排水範囲、施工用アクセスも別々に確認する必要があります。

記載された数値だけを基準にしてください。画面上のPDFや印刷物は拡大・縮小されている可能性があります。定規や画面ツールによる寸法取得は、文書が明確に縮尺図であり、縮尺が確認済みで、優先される寸法記載がない場合に限られます。迷った場合は、見た目の比率ではなく、記載された寸法を優先してください。

基礎と設置場所の資料

基礎は、地盤と製品をつなぐ幾何学的な接点です。水平、位置、直角性の誤差は、施工中に個々のプロファイルを動かしても補正できないことが少なくありません。掘削、型枠、固定を始める前に、組立資料と基礎資料を合わせて読んでください。

パーゴラ基礎ガイドでは、主な計画上の論点を説明しています。ただし、製品固有の基礎仕様と現地条件が優先されます。確認事項には次のものがあります。

敷地内での位置と方位、
施工および将来の保守のためのアクセス、
水平、基準高さ、対角寸法、
地盤の支持力と状態、
排水と望ましくない水たまりの防止、
配線・配管、接続部、固定箇所の位置、
現地で適用される建築上および技術上の要件。

サウナでは、設置場所と選択した設備に適用される接続、運転、安全の要件も確認する必要があります。一般的なサウナ一覧は製品選びのためのものであり、注文に応じた設計資料の代わりにはなりません。電気工事は、設置内容に適した資格を持つ地域の電気工事業者に確認してください。ヒーター、囲い、煙突・煙道、可燃物との離隔、届出については、設置先の消防機関にも確認してください。

納品の受領と部品の確認

入荷確認は独立した作業工程として計画してください。梱包個数と表示を、利用可能な納品資料と照合します。目に見える損傷、不足した梱包、異常な包装は、その場で分かりやすく記録してください。部品、表面、表示を傷つけないよう、梱包は慎重に開封します。

構成部品は、組立ユニットと部品番号ごとに分類してください。長いプロファイルは、不適切な支持点で変形しないように保管します。ガラス、パネル、木製部材、金具、固定具は、それぞれ安全で適切な一時保管が必要です。同梱の案内に従ってください。

確認は製品写真だけでなく、部品表または梱包リストに照らして行ってください。数量の相違は正確な位置番号とともに記録し、分かりやすい写真を撮影します。保証内容と条件の一般情報は保証のページで確認できます。個別の対応には、関連する注文情報と配送情報を用意してください。

組立説明書を効果的に使う

最初の接続前に準備する

説明書全体を少なくとも1回通読してください。各工程に必要な工具、補助具、人員、安全な作業エリアを把握します。最初の恒久的な接続を行う前に、基礎、部材、ドキュメントセットを確認してください。

ねじと金具は、表示付きの容器に分けて準備します。見た目が似た固定具を混ぜてはいけません。コーティングされた表面は、硬い面や汚れた面との接触から保護してください。保護材は指定された段階でのみ取り外します。

組立順序を守る

組立順序では、作業性、位置合わせ、その後の部材の取り付けが考慮されています。早い段階でフレームを完全に締め付けると、後続の調整が妨げられる場合があります。一見小さなブラケットを省略すると、大きな組立ユニットを再び取り外す必要が生じることがあります。

完了した工程には、作業用コピー上で印を付けてください。図が実際の組立ユニットと一致しない場合は作業を停止します。その後、部品名称、向き、前工程、文書バージョンを確認してください。ヴィクトリアン温室やオランジェリーに関する記事などの製品写真は、デザインや使用例を示すものであり、拘束力のある組立順序を示すものではありません。

固定具と調整を確認する

対応する工程で指定された固定具だけを使用してください。長さ、頭部形状、座金類、位置は構造上重要な場合があります。説明書で仮締めや後の位置調整が指示されている場合、すべての接続を最初から一律に本締めしないでください。

組立中は、鉛直、水準、通り、対角寸法、均一なすき間を繰り返し確認してください。ずれを早期に見つければ、原因を特定しやすくなります。製品の対応、基礎形状、設置方向を確認する前に、追加の穴あけ、当て板、力を加えることを即席の修正として行わないでください。

Anna Koku Skolaを一連の施工記録として読む

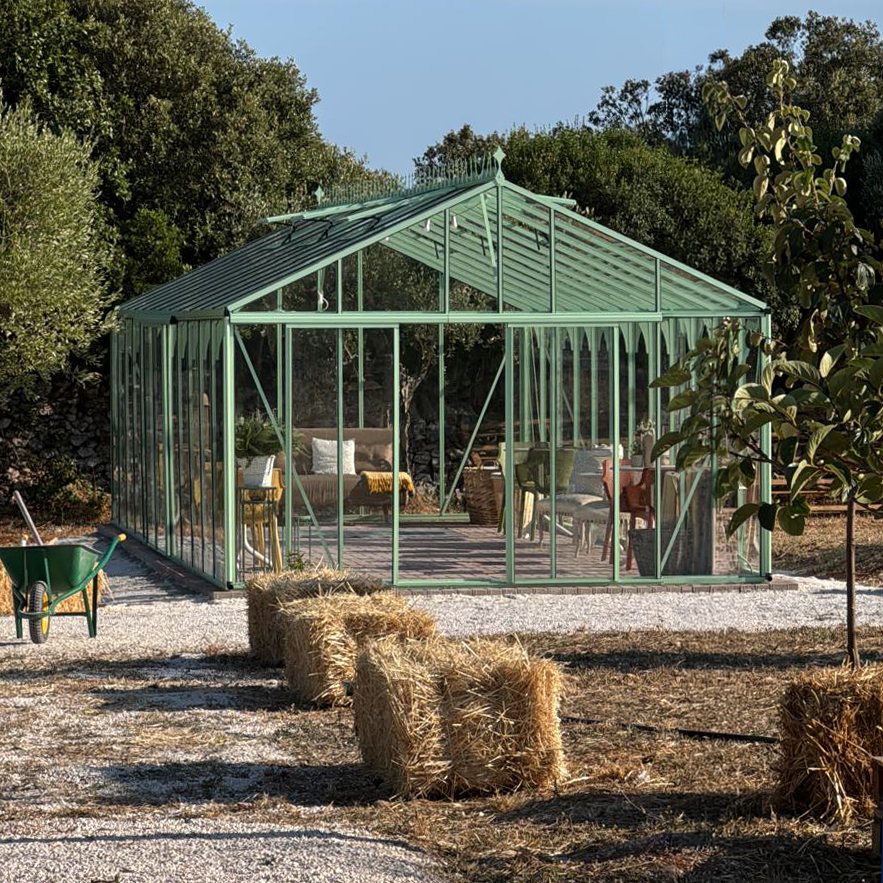

Anna Koku Skolaの画像シリーズは、1つの施工を記録したものとして読む必要があります。画像は同じ組立作業の連続した状態を示しており、互いに無関係なプロジェクトではありません。見えるフレーム、グレージング、作業環境の変化は、施工の進行によるものです。

このような連続写真は、準備済みの設置場所から支持構造、後期の仕上げ段階まで、空間的な理解を助けます。ただし、あくまで視覚的な補足です。写真から、隠れた固定部、正確な寸法、締付値、表示されていない中間工程の順序を導き出してはいけません。対応する技術資料が優先されます。

施工中の文書管理

複数人で作業する場合は、どの文書バージョンが有効かを明確にする必要があります。1人がドキュメントセットを管理し、変更や未解決事項を記録してください。古い印刷物は作業エリアから取り除くか、明確に識別します。

確認項目	実務上の対応
文書バージョン	作業開始前にファイル名、改訂、日付を照合する
配布	すべての施工チームで同一の承認済みコピーを使用する
相違	該当箇所の作業を停止し、原因を記録する
変更	新しい資料を一元保管し、古いコピーを使用禁止にする
記録	写真、測定値、未解決事項を整理して保存する

このシンプルな文書管理により、あるチームが古い図面を使用する一方で、別のチームがすでに更新された情報で作業することを防げます。

引き渡し・保守資料

組立完了後も、ドキュメントセットを廃棄してはいけません。保守、交換部品の特定、後日の調整、新しい所有者または運営者への安全な引き継ぎに必要となります。デジタルの原本は、作業用コピーに加えて保存してください。

引き渡しファイルには、注文記録、最終図面、組立説明書、アクセサリー資料、お手入れ案内、記録した相違点、隠れた接続部の写真を含めることができます。組立日と実際に設置した仕様名称も記載してください。

温室については、アルミニウム温室のお手入れのページが有用な補足資料です。気候と使用に関する知識は、温室の温度と湿度およびポリカーボネートと中空板のガイドでも確認できます。

計画と使用に役立つ補足情報

技術資料は、対象構造をどのように準備、組立、維持するかを説明します。しかし、選択や使用に関するすべての疑問を自動的に扱うものではありません。補足記事は、正式な組立資料とは区別して読む必要があります。

温室の利用計画には、たとえば温室でのレタス栽培とパプリカ・唐辛子の栽培に関するガイドが実用的な参考になります。パーゴラを計画する方は、屋根システム付きバイオクライマティックパーゴラが適しているかについての解説を確認できます。さらに多くのテーマはお役立ち情報にまとめています。

よくある質問

Bloomcabinの組立説明書はどこで入手できますか？

このページの冒頭にあるドキュメントライブラリをご利用ください。完全なモデル名と仕様を基に探します。対応が明確でない場合、または注文したオプションが見当たらない場合は、組立開始前に適切な資料を依頼してください。

似たBloomcabinモデルの説明書を使えますか？

いいえ。正しい説明書の代わりにはなりません。類似製品でも、プロファイル、穴位置、固定具、組立順序が異なることがあります。別モデルの説明書は質問を整理する参考にはなっても、注文固有の資料を代替することはできません。

注文したオプションが主説明書に記載されていない場合は？

アクセサリー用の個別説明書または補足シートがあるかを確認してください。各補足資料を該当する組立工程に対応付けます。情報が不足している場合や資料間に矛盾がある場合は、該当箇所の作業を停止し、文書の対応を確認してください。

組立説明書を読む前に、基礎を完成させるべきですか？

いいえ。説明書とすべての基礎に関する案内を事前に読む必要があります。そうすることで、固定箇所、外形寸法、高さ基準、アクセス、配線・配管の可能性を設置計画に反映できます。すでに施工済みでも不適切な基礎は、大きな修正を必要とする場合があります。

画面表示から寸法を測ってもよいですか？

明確な縮尺確認なしには行わないでください。ブラウザ、PDFソフト、プリンタードライバー、ディスプレイによって図面は拡大・縮小されることがあります。記載された寸法値を使用してください。明示的に縮尺があり、出力が確認された図面だけを、指定縮尺に従って評価できます。

部品が合わない場合はどうすればよいですか？

過度な力を加えたり、その場で部品を変更したりしないでください。部品番号、向き、取付側、前工程、基礎形状、使用中の文書バージョンを確認します。全体写真と詳細写真、関連する位置番号を添えて状況を記録してください。

不足または損傷した部品はどのように連絡すればよいですか？

注文番号、製品名、梱包表示、部品番号、必要数量を用意してください。損傷がある場合は、梱包と部品の明確な写真も添付します。「プロファイルがない」といった一般的な説明よりも、正確な情報を伝える方が部品を特定しやすくなります。

製品写真は組立説明書として使えますか？

いいえ。写真はデザインや組立状態を示すことはできますが、隠れた接続、正確な寸法、中間工程を確実に把握することはできません。掲載製品が別のサイズ、オプション、仕様である場合もあります。

複数の施工者が異なる印刷物で作業できますか？

すべての印刷物が同じ承認済みバージョンであることを確認できる場合に限ります。そうでなければ、矛盾する作業手順の危険があります。文書管理の担当者を決め、古いコピーは完全に差し替えてください。

設置後、製品とともに保管すべき資料は何ですか？

少なくとも、明確な製品識別情報、最終版の組立・保守資料、アクセサリー資料、関連する注文記録、特別な施工詳細の記録を保管してください。資料は乾燥した見つけやすい場所に置き、デジタルでもバックアップします。

組立説明書は、設置場所に応じた専門計画に代わりますか？

いいえ。製品説明書は、地盤、地域の風雪条件、敷地境界、既存建物、配線・配管、自治体の要件を自動的に把握するものではありません。計画に専門的、行政的、技術的な確認が必要な場合は、設置場所ごとに確認を行ってください。

最終ドキュメント確認リスト

製品、サイズ、仕様、オプションが注文内容と一致している。
最新版の組立説明書を最後まで読んだ。
図面と補足シートが納品製品に対応していることを確認した。
施工前に基礎と設置場所の要件を確認した。
梱包と個別部品を確認し、相違点を記録した。
すべての施工チームが同じ文書バージョンを使用している。
寸法は記載値から取得し、未確認の画面表示から取得していない。
不明な適合は確認し、力や即席の変更で解決していない。
お手入れ、保守、アクセサリーの資料を引き渡しファイルに含めた。
デジタル原本、作業記録、分かりやすい写真を、いつでも参照できる状態で長期保管している。

適切に管理されたドキュメントは、誤解を減らし、判断の経緯をたどれるようにし、注文から組立、保守まで製品のライフサイクル全体を支えます。
