ペルゴラの雨水排水の仕組み

排水システムを内蔵したペルゴラは、屋根に降った雨水を樋と所定の排水経路を通して下方へ導きます。本ガイドでは、水の流れ全体、計画・設置時の重要点、メンテナンス、冬期の使用、トラブル確認について解説します。

ペルゴラの排水は単一の排水口ではなく、連続して機能する仕組みです。雨は屋根に当たり、決められた集水部へ導かれ、樋またはフレームプロファイル内を流れ、所定の排水口から構造体の外へ排出されます。この流れを確実に機能させるには、屋根システム、設置場所、基礎、施工、排水先が適切に整合している必要があります。

本ガイドでは、現代的なアルミニウム製ペルゴラの基本的な機能原理を説明します。具体的な構造はモデルにより異なる場合があります。必ず選択した製品の技術資料および施工説明書を基準としてください。各種システムの概要は、 Bloomcabin ペルゴラ、バイオクライマティックペルゴラ、壁付けペルゴラのページをご覧ください。

ペルゴラ内を流れる雨水の経路

閉じたルーバー屋根では、まず水がルーバー表面に落ちます。ルーバーの形状と角度によって水は屋根の側部へ導かれます。そこで一体型の樋、または樋として機能するフレームプロファイルが水を受けます。その後、水は1か所以上の排水ポイントに集まり、専用の支柱を通って下方へ流れます。

一般的な水の経路は、次の5段階で構成されます。

屋根面： 降水を受け、流れる方向を決めます。
ルーバーの縁または屋根の接続部： 水を集水プロファイルへ渡します。
樋またはフレーム内の水路： 水を集め、排水口へ導きます。
排水開口部： 樋から垂直方向の排水経路へ移る部分です。
支柱または排出口： ここからテラス面、または計画された排水設備へ水を排出します。

排水システムの性能は、最も狭い箇所や不利な箇所の状態に左右されます。排水開口部の落ち葉、誤った向きのプロファイル、塞がれた排出口は、水の経路全体に影響するおそれがあります。他のすべての部品が正しく施工されていても同様です。

排水を構成する各部品の役割

部品	機能	確認事項
ルーバーまたは屋根モジュール	雨を所定の屋根側へ導く	完全に閉じること、スムーズに動くこと、正しい向きであること
側部の樋	屋根面から流れてきた水を集める	異物がないこと、接続部に損傷がないこと、排水部が塞がれていないこと
フレームプロファイル	屋根機能、支持構造、必要に応じて排水機能を兼ねる	説明書に従った施工順序と向き
排水開口部	水を垂直方向の排水路へ送る	シーリング材、固定部品、汚れで塞がないこと
支柱内排水路	構造体内部で水を下方へ導く	折れや詰まりのない水路と、正しい支柱の配置
地面側の排出口	水をテラス、排水溝、または接続配管へ排出する	常にアクセス可能で、逆流から保護されていること

アルミニウム製ペルゴラのプロファイルは、複数の役割を同時に果たすことがよくあります。そのため、見えている開口部が必ずしも施工不良とは限らず、安易に塞いではいけません。シーリング材も、施工説明書で指定されている箇所にのみ使用してください。素材と構造に関する一般情報は、ペルゴラにおけるアルミニウムと木材の比較をご覧ください。

制御された雨水排水のための可動ルーバー屋根を備えたバイオクライマティックペルゴラ

可動ルーバーが雨を制御する仕組み

バイオクライマティックペルゴラは、回転式ルーバーにより光、日陰、通風を調整します。閉じた状態では、ルーバーが重なり合う、または接続することで、雨水を所定の集水部へ導きます。これは制御された排水であり、完全に密閉された建物の屋根のような気密防水ではありません。

雨上がりにルーバーを開くと、ルーバー、縁、シール部に残った水が下へ滴ることがあります。これは回転動作によるもので、必ずしも不具合ではありません。家具や布製品を保護したい場合は、雨後に屋根を段階的に開き、人が滴下側の真下に立たないようにしてください。

風は雨の当たる角度を変えます。強い横風では、水がプロファイルの縁を越えたり、屋根面の下へ入り込んだりする場合があります。仕組みの基本については、バイオクライマティックペルゴラのガイドをご覧ください。システム選びには、バイオクライマティックペルゴラとクラシックペルゴラの比較も役立ちます。

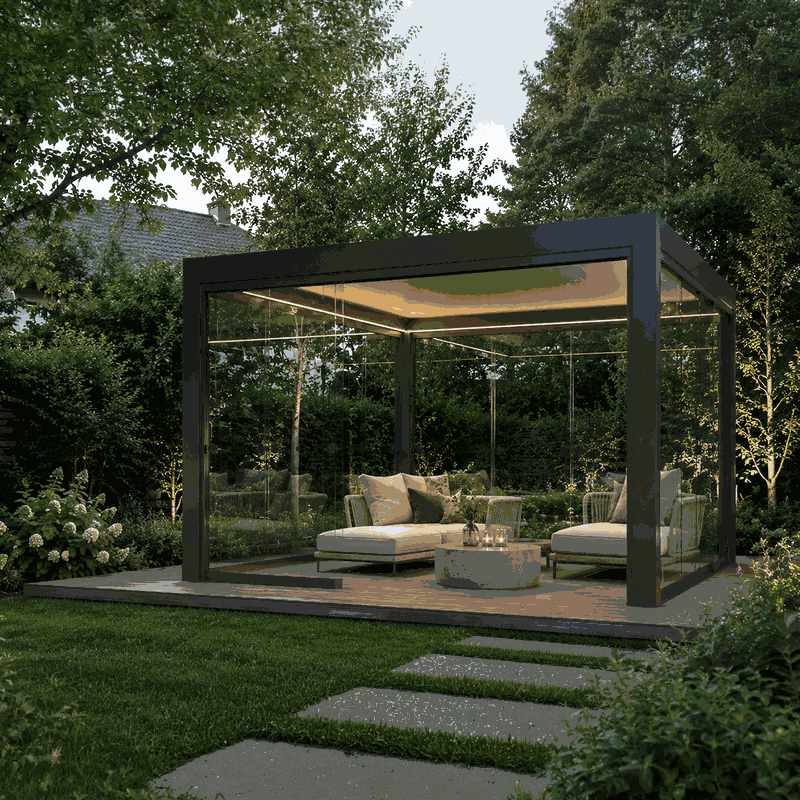

独立型・壁付けペルゴラの排水

独立型ペルゴラでは、屋根荷重と水の経路を複数の支柱に分散できます。ただし、すべての支柱が自動的に排水路になるわけではありません。構造や仕様によっては、特定の支柱だけが水を通します。設置場所の計画時にそれらを確認し、塞がれないようにする必要があります。

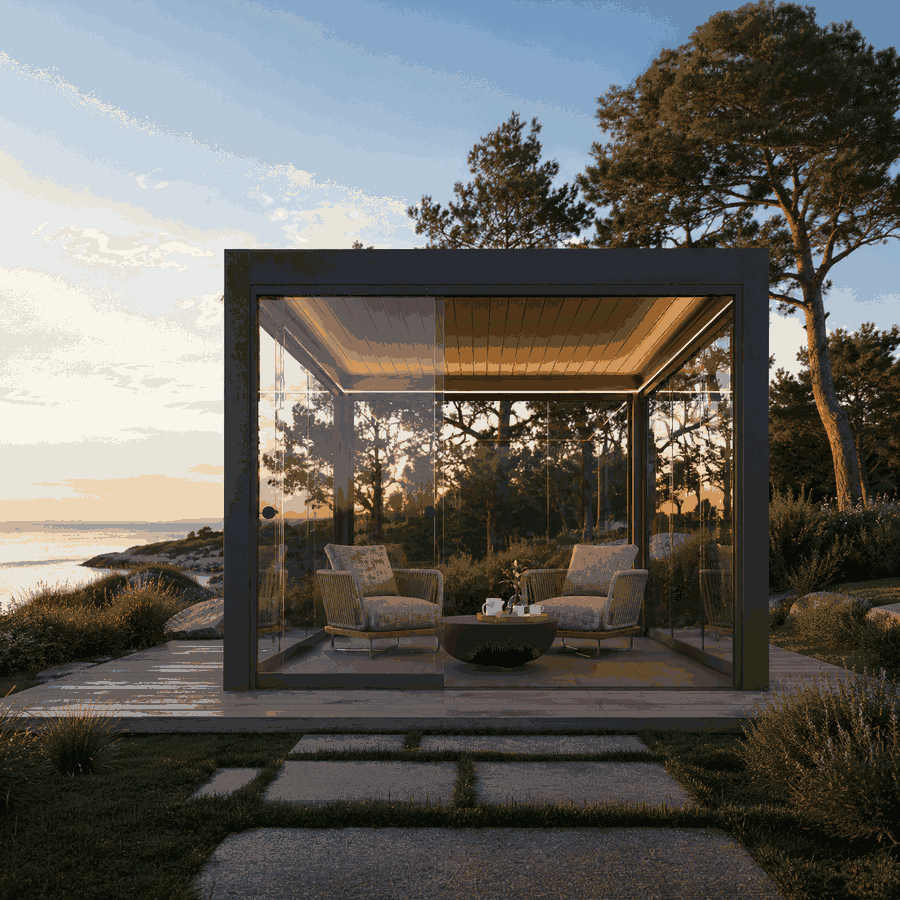

壁付けペルゴラでは、建物との接続部も考慮が必要です。壁面への取付部は下地に適合する構造とし、表面水は外壁や傷みやすい建物基部から離れるように導いてください。既存のドア、ドライエリアや採光井戸、地下室への出入口、外壁断熱材、雨どいの縦管も計画に含めます。

構造形式の選択は、見た目だけで決めるべきではありません。壁付けペルゴラと独立型ペルゴラのガイドでは、基本的な違いを解説しています。具体的な仕様は、 Bloomcabin 壁付けペルゴラおよび Bloomcabin ペルゴラをご覧ください。

購入前の排水計画

水の排出先は、サイズ、向き、オプションを選ぶ前に確認しておくべきです。重要なのは、水が理論上どこへ流れるかだけではありません。後から排出口へアクセスできるか、また周囲が発生する水量を受け止められるかも確認してください。

選択したモデルの排水用支柱はどこにありますか？
その場所にドア、通路、座席、電気設備はありますか？
テラスの勾配は建物側ですか、それとも建物から離れる方向ですか？
既存の排水溝、床排水口、浸透可能な場所はありますか？
建物から落ち葉、針葉樹の細い葉、屋根上の汚れがペルゴラに落ちる可能性はありますか？
壁を設置した後も、点検・清掃箇所へアクセスできますか？
雨水の放流または浸透に関する地域の要件はありますか？

ペルゴラのサイズは、受ける雨水量に影響します。面積計画については、ペルゴラのサイズガイドをご覧ください。より幅広い選択の参考には、アルミニウム製ペルゴラ選びの実用ガイドおよび温室とサンルームのカテゴリーをご覧ください。

基礎とテラスの準備

十分な強度を持つ基礎は、構造体を支えるだけではありません。排水支柱の位置、ひいては制御された排水位置にも影響します。設置面は製品資料に従って準備する必要があります。一見平らなテラスであっても、適切な基礎や強度のある固定箇所を必ずしも代替できるわけではありません。

施工前に、高さ、表面勾配、既設配管の位置を確認してください。耐力、固定、耐凍害性に影響する可能性がある場合、排水管を基礎に即席で通してはいけません。不明な点がある場合は、専門家による計画が必要です。ペルゴラ基礎のガイドでは、主な事前検討事項をまとめています。

ベースプレートや固定部の周囲に水が長期間たまらないようにしてください。舗装、タイル、目地は、排出口が塞がれないように施工する必要があります。ペルゴラ設置後にテラスを仕上げる場合は、最終的な床仕上げ高さを施工時点で考慮してください。

施工前の納品確認と点検

施工開始前に、納品資料に基づいてすべての梱包品と部品を確認してください。特に重要なのは、フレームプロファイル、樋部品、排水部品、支柱、接続部品です。輸送用保護材、梱包の残り、フィルムなどが後で排水開口部を塞がないようにしてください。

同梱内容と部品表示を確認する。
プロファイルに目視できる変形や接続部の損傷がないか確認する。
排水支柱、および異なる仕様の支柱がある場合はそれを特定する。
シーリング材や固定部品を取り付ける前に、施工順序を最後まで読む。
基礎寸法と向きを、実際の構造体と再度照合する。
小さな排水部品・シーリング部品は、分けて清潔に保管する。

部品が不明または不足している場合は、穴あけ、切断、汎用交換部品で対応してはいけません。お問い合わせページから、確認用のモデル情報と写真をお送りいただけます。会社情報は Bloomcabinについてをご覧ください。

排水に直接影響する施工上のポイント

プロファイル接続部のわずかなずれでも、ペルゴラ全体の見た目の位置以上に水の流れへ影響することがあります。そのため、構造体は指定された順序で位置を整え、接続し、シールする必要があります。

直角の確認： フレームのゆがみは、ルーバーの動きや樋の接続に影響する場合があります。
プロファイルの向き： 内外の面および排水側を取り違えてはいけません。
支柱の割り当て： 排水支柱は、所定のフレーム接続部に配置する必要があります。
シール箇所： 指定された継ぎ目だけをシールし、機能上必要な開口部は空けておく。
ねじとコネクター： 指定部品を使用し、指定された順序で取り付ける。
最終確認： ルーバーを動かし、樋を確認し、水量を抑えた散水テストを行う。

散水テストでは、限られた量の水を屋根の複数箇所にかけます。ルーバー、樋、排水口、支柱の間で水がどのように移るかを観察してください。ただし、強い水流のホースは通常とは異なる水圧を生じさせるため、実際の雨を再現するものではありません。

排出された水はどこへ流すべきですか？

支柱の排出口で内部システムは終わりますが、排水計画が終わるわけではありません。水を建物の壁、滑りやすくなる通路、隣接地へ直接導かないでください。常に湿った花壇、影響を受けやすいテラス下地、排水されない空洞も適切な排水先ではありません。

対策としては、十分な勾配による地表排水、開放式の排水溝、適切な浸透区域、または専門的に計画された接続配管が考えられます。既存配管への接続可否や必要な手続は、敷地条件と計画を示したうえで、設置地の自治体の建築・下水道・雨水排水担当窓口に確認してください。土壌や敷地排水の条件も場所ごとに異なります。

地下接続は、アクセスと洗浄が可能で、逆流も考慮したものにしてください。ペルゴラの支柱が過負荷の配管システムの最下点になってはいけません。一般的な計画のヒントは、役立つ情報および Bloomcabinブログの他の記事をご覧ください。

ガラス壁、吹き込み雨、結露

側面のガラスは雨風への保護を変えますが、屋根の基本的な排水経路を変えるものではありません。横からの雨を減らすことはできますが、ペルゴラを完全に密閉された室内空間にするものではありません。可動ガラス要素の間、ガイドレール、接続部には、構造上の隙間が存在する場合があります。

風で吹き込む雨は、屋根の下や開口部へ押し込まれることがあります。また、湿度が高いとガラス、アルミニウム、ルーバーに結露が発生することがあります。結露水は周囲の空気から生じるもので、樋の漏れとは同じではありません。適切な換気と管理された空気の入れ替えは、湿気の蓄積を抑えます。

側壁を計画する場合は、排水箇所やメンテナンス用のアクセスを塞がないようにしてください。ガラス壁付きペルゴラ：スライド式か固定式かでは、各方式を解説しています。あわせて、バイオクライマティックペルゴラ、屋根とガラスの記事ではシステムの違いを説明しています。

定期的な清掃とメンテナンス

目視点検は適切な間隔で行い、落ち葉が多い時期、花粉の飛散後、異常気象の後にも実施してください。具体的な製品のメンテナンス指示を優先してください。基本的には、屋根と樋から落ち葉、小枝、汚れを慎重に取り除きます。

ルーバーは取扱説明書に従い、安全な清掃位置にのみ動かしてください。
樋と見えている排水開口部は、鋭利な工具を使わずに清掃してください。
硬い物を、見えない水路の奥まで押し込まないでください。
支柱の排出口に、土、落ち葉、後施工の床材がないか確認してください。
シール部、プロファイルの継ぎ目、固定箇所を目視で点検してください。
清掃後、少量の水で流れが確保されているか確認してください。

高圧洗浄機は、水を継ぎ目へ押し込んだり、表面やシール部に負担をかけたりする場合があります。洗浄剤は使用されている素材に適したものを選んでください。アルミニウム構造の手入れに関する一般的な情報は、アルミニウム構造のメンテナンスをご覧ください。

寒冷期、凍結、季節ごとの使用

凍結した水は、樋、排水口、可動部を塞ぐことがあります。ルーバーを氷や凍り付いた雪に逆らって無理に動かしてはいけません。操作前に、すべての可動部に氷や雪などの障害物がないことを確認してください。モデルごとの冬期設定と使用条件は、必ず説明書で確認してください。

テラスに排出された水は、凍結時に滑りやすい面をつくることがあります。そのため、支柱の外側の範囲も冬期計画の一部です。地下配管や開放式の排水溝は、設置地域の条件に適したものでなければなりません。寒い季節の前に落ち葉や堆積物を取り除き、残った水ができるだけ妨げられずに流れるようにしてください。

積雪と風の条件は地域によって大きく異なります。季節的な一般事項は、冬のペルゴラ：雪・氷・風の記事をご覧ください。ただし、そこから具体的な耐荷重限界を判断してはいけません。選択したモデルの資料のみが基準となります。

よくある排水トラブルの症状を体系的に確認する

症状	考えられる原因	最初の確認手順
樋から水があふれる	排水口の詰まり、異常に強い雨、または水の受け渡し不良	樋と見えている排水開口部を清掃する
接続部から水が出る	プロファイルの継ぎ目、シール部、施工時の向きを確認する	箇所を撮影し、施工資料と比較する
水が流れるのが1本の支柱だけ	構造上、正常な場合がある	対象モデルの排水設計を確認する
支柱の根元に水がたまる	排出口が塞がれている、またはテラス勾配が不適切	排出口と周辺の床仕上げを露出させる
開くと水滴が落ちる	ルーバー上の残留水	ゆっくり開き、水滴の落ち方を観察する
ガラス面に湿気が付く	結露または吹き込み雨	天候、換気、雨の侵入方向を確認する

原因を確認する際は、常に水が入る箇所から排出口へ向けて調べてください。無計画な追加シーリングは原因の特定を難しくし、本来必要な逃がし開口部を塞ぐおそれがあります。乾燥時と穏やかな散水テスト時の写真は、実際の水の経路を把握するのに役立ちます。

注文前に確認しておきたい質問

どのペルゴラの仕様が希望する用途に適していますか？
この構成では、排水支柱はどこにありますか？
壁付け仕様は、外壁および屋根排水と両立しますか？
施工開始前に、基礎の準備は完全にできていますか？
支柱から出た水は、その後どのように導きますか？
樋、排出口、点検箇所にアクセスできますか？
ガラス壁またはその他の側面要素を設置する予定はありますか？
現地で確認すべき許可・排水要件は何ですか？

建築に関する要件は、日本では設置場所や計画内容によって異なります。予定する用途、寸法、基礎、建物への取付方法、屋根・囲いの仕様、配置図を用意し、キット式・独立型の構造物や囲いが建築物に該当するか、建築確認などの手続や例外があるかを、設置地の自治体の建築指導担当窓口へ着工前に確認してください。庭での使用と農地利用は分けて確認し、境界、高さ、景観・文化財保護、構造荷重、雨水排水についても、計画に応じて担当窓口へ相談してください。温室またはペルゴラの建築確認・許可に関するガイドもご参照ください。最終的な判断は管轄機関に確認してください。法人・事業者のお問い合わせには、販売パートナー向け情報もご用意しています。

よくある質問

閉じたルーバー式ペルゴラは完全防水ですか？

いいえ。完全に密閉された建物の屋根と同じものと考えるべきではありません。閉じたルーバーは雨を制御して樋と排水口へ導きますが、風、非常に強い降雨、プロファイルの接続部、濡れたルーバーを開く動作によって、少量の水滴が生じる場合があります。

すべてのペルゴラ支柱に排水口がありますか？

必ずしもそうではありません。モデルによっては、特定の支柱だけが水の経路として設計されています。基礎計画と施工の前に、製品固有の資料で配置を確認してください。

ペルゴラの雨水を地下配管へ接続できますか？

計画された排水接続が可能な場合があります。ただし、接続方法、アクセス性、逆流対策、凍結への対応、地域要件は専門的に確認する必要があります。清掃できない隠蔽直結は問題となる場合があります。

ルーバーを開くと水が滴るのはなぜですか？

雨の後は、表面や縁に水が残ります。回転により位置が変わるため、残った水が滴ります。ゆっくり段階的に開くことで、より管理しやすくなります。

落ち葉で内部の排水口が詰まることはありますか？

はい。小さな葉、針葉樹の細い葉、花がら、汚れが樋や排水開口部にたまることがあります。定期的な目視点検とやさしい清掃により、このリスクを抑えられます。

支柱の周囲に水がたまった場合はどうすればよいですか？

まず、地面側の排出口が舗装、土、目地材、物で塞がれていないか確認してください。次に、テラスの勾配とその先の排水を確認します。問題が続く場合は、写真、モデル情報、施工状態を記録してください。

時々水滴が落ちるのを止めるため、すべての継ぎ目をシールすべきですか？

いいえ。一部の開口部は、設計された排水または通気の一部である場合があります。追加のシーリング材は、製品固有の指示に従う場合にのみ使用してください。そうしないと、水が内部に閉じ込められたり、排水口が塞がれたりするおそれがあります。

凍結時はルーバーを閉じたままにすべきですか？

適切な冬期位置はモデルによって異なります。氷や雪で塞がれている場合、ルーバーを動かしてはいけません。各製品の取扱説明書と冬期の注意事項に従ってください。

ガラス壁は屋根の排水を改善しますか？

ガラス壁は横からの雨を減らせますが、通常は屋根内部の水の経路を変えません。また、空気の入れ替わりや結露の発生にも影響する場合があります。ガラスを設置しても、排水箇所へアクセスできるようにしてください。

サポートへ問い合わせる際、どの情報を送ればよいですか？

製品モデル、構成、注文に関する情報、設置場所、発生時期、天候、全体写真と詳細写真が役立ちます。水の経路を撮影した短い動画も、原因確認の助けになります。変更箇所、追加したシーリング材、接続済みの配管もあわせてお知らせください。

最後に：計画の基本原則

機能するペルゴラ排水は、雨が最初に屋根へ当たる時点から、敷地内で最終的に排出されるまでを途切れなく計画することで実現します。屋根システム、樋、排水支柱、基礎、屋外排水は、別々に考えるべきではありません。

購入前には、形状や色だけでなく、排水位置、地盤の高さ、清掃のしやすさ、地域の要件も明確にしておくべきです。施工前に水の経路全体を把握し、製品固有の説明書を確実に守ることで、後からの手直しを減らし、長期使用に向けた技術的に確かな基盤をつくれます。
