Merancang relau sauna dan sambungan elektrik dengan betul

Relau sauna elektrik mesti sepadan dengan ruang sauna sebenar, kawalan dan pemasangan elektrik sedia ada. Panduan ini menerangkan maklumat yang diperlukan sebelum membeli, cara memahami data plat nama serta perkara yang perlu diselaraskan dengan kontraktor elektrik bertauliah.

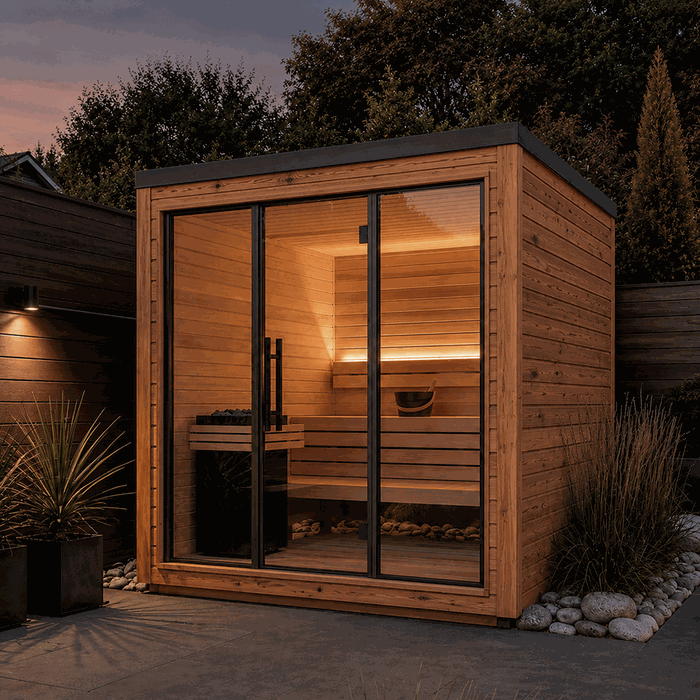

Sauna luar Bloomcabin Elma L yang elegan sebagai contoh perancangan relau sauna dan sambungan elektrik

Perancangan elektrik sauna luar tidak bermula dengan memilih fius. Ruang sauna, relau, kawalan, penderia dan lokasi pemasangan perlu dinilai sebagai satu sistem. Hanya selepas itu bekalan kuasa, perlindungan dan laluan kabel yang diperlukan boleh ditentukan.

Panduan ini menerangkan pendekatan teknikal untuk sauna luar persendirian di Malaysia. Ia tidak menggantikan arahan pemasangan pengeluar atau pemeriksaan oleh kontraktor elektrik tempatan yang berkelayakan serta dibenarkan oleh pengawal selia berkenaan. Dokumen komponen sebenar, syarat sambungan dan keperluan pemasangan di lokasi projek sentiasa menjadi rujukan utama. Pengawal selia dan prosedur hendaklah disahkan secara berasingan di Sabah dan Sarawak.

Komponen sistem pemanas sauna elektrik

Relau sauna hanyalah satu komponen sistem pemanasan. Bergantung pada versi, komponen berikut juga mungkin diperlukan dan mesti dipadankan secara teknikal:

Relau sauna: Peranti pemanas dengan elemen pemanas, ruang batu, ruang sambungan dan jarak keselamatan yang ditetapkan.
Batu sauna: Batu yang sesuai untuk relau berkenaan, mengikut saiz, kuantiti dan susunan yang ditetapkan.
Kawalan: Disepadukan dalam relau atau disediakan sebagai unit kawalan berasingan.
Unit kuasa: Bagi sistem tertentu, peranti pensuisan berasingan untuk beban elektrik relau.
Penderia suhu dan pengehad suhu keselamatan: Memantau suhu pada kedudukan yang ditetapkan.
Panel kawalan: Antara muka pengguna setempat di dalam atau di luar ruang sauna, bergantung pada sistem.
Kabel sambungan dan penderia: Kabel yang sesuai dengan julat suhu, lokasi pemasangan dan keperluan pengeluar.
Peranti perlindungan: Perlindungan litar, perlindungan arus baki dan, jika perlu, kemudahan pengasingan atau pemutusan.

Jangan andaikan semua bahagian termasuk dalam skop bekalan. Semak dokumen produk khusus. Bahagian Sauna memberikan gambaran keseluruhan bentuk binaan berbeza. Kabin yang kelihatan sama besar juga boleh berbeza dari segi binaan dan konfigurasi relau yang diperlukan.

Sauna tong kayu termo LC 225 dengan sistem pemanasan sauna elektrik yang perlu dirancang

Mulakan dengan ruang sauna, bukan papan agihan

Pemilihan relau bergantung pada beban pemanasan efektif ruang. Isipadu dalaman ialah titik permulaan penting, tetapi bukan satu-satunya faktor. Permukaan kaca, komponen tidak berpenebat atau sangat mengalirkan haba, pintu, bentuk ruang, aliran udara dan iklim luar mempengaruhi pemanasan.

Sauna luar Elma S yang padat dan sauna luar Elma L yang lebih besar tidak boleh dianggap sama dari sudut elektrik hanya berdasarkan rupa luaran. Perkara sama berlaku apabila membandingkan sauna tong HC150 dengan model tong yang lebih panjang.

Kuasa pemanasan berlebihan tidak semestinya lebih baik. Ia boleh mengubah tingkah laku kawalan dan memerlukan kuasa sambungan yang tidak perlu. Relau terlalu kecil mungkin beroperasi lama, sukar mencapai suhu sasaran atau menghasilkan taburan suhu kurang baik. Oleh itu, padanan hendaklah dibuat mengikut panduan pengiraan pengeluar relau dan sauna.

Maklumat untuk cadangan relau yang boleh dipercayai

model sauna tepat dan varian pemasangan yang dirancang;
ukuran dalaman bersih dan isipadu dalaman yang dikira;
saiz serta jenis permukaan kaca, batu atau permukaan lain yang tidak lazim berpenebat;
binaan dinding, siling dan lantai, jika didokumenkan;
kedudukan relau yang dirancang dan kaedah pemasangan;
jarak ke bangku, dinding, pintu dan pagar pelindung;
lokasi sauna serta panjang dan laluan kabel bekalan yang dirancang;
bekalan elektrik sedia ada dan kapasiti bebas dalam papan agihan;
fungsi kawalan setempat atau kawalan jauh yang dikehendaki.

Jika ragu-ragu, hantarkan bersama nama produk, pelan lantai dan foto tapak. Soalan khusus produk boleh dijelaskan melalui halaman Hubungi kami .

Membaca spesifikasi elektrik relau sauna dengan betul

Iklan atau penerangan ringkas sering menyatakan kuasa pemanasan sahaja. Nilai ini tidak mencukupi untuk perancangan elektrik. Plat nama, rajah sambungan dan arahan pemasangan bagi versi peranti sebenar adalah penting.

Spesifikasi	Maksud untuk perancangan
Kuasa terkadar	Penggunaan kuasa elektrik peranti pemanas dalam keadaan operasi yang dinyatakan.
Voltan terkadar dan jenis bekalan	Menunjukkan bekalan dan konfigurasi sambungan yang diperuntukkan bagi peranti.
Arus terkadar	Asas pemilihan kabel, pensuisan dan perlindungan bersama kaedah pemasangan serta arahan pengeluar.
Fasa dan susunan terminal	Menetapkan sambungan elektrik yang dibenarkan. Ia tidak boleh dianggarkan daripada kuasa.
Jenis kawalan	Menentukan sama ada panel, unit kuasa dan penderia tambahan diperlukan.
Tahap perlindungan dan lokasi pemasangan	Mengehadkan tempat sesuatu komponen boleh dipasang.
Keperluan kabel	Boleh menyatakan keratan rentas, ketahanan suhu dan syarat sambungan.

Arus tidak boleh ditentukan hanya daripada nilai watt yang diiklankan. Pendawaian dalaman, bilangan fasa, komponen kawalan dan versi peranti untuk negara berkenaan mesti diambil kira.

Litar khas, pemutus litar dan kemudahan pengasingan

Relau sauna elektrik ialah beban tinggi yang beroperasi untuk tempoh lama. Oleh itu, litar khas dengan reka bentuk yang sesuai lazimnya perlu dipertimbangkan dalam perancangan. Kontraktor elektrik perlu menentukan sama ada pengasingan semua kutub, pemutus arus baki atau peranti perlindungan lain diperlukan dan cara pelaksanaannya, berdasarkan peranti, pemasangan sedia ada serta keperluan setempat.

Soket yang secara mekanikal sesuai dengan palam aksesori tidak membuktikan ia sesuai untuk relau. Kabel sambungan, gelendong kabel mudah alih dan sambungan elektrik taman sementara bukan bekalan terancang untuk pemanas sauna yang dipasang tetap.

Soalan untuk kontraktor elektrik

Adakah kapasiti sambungan rumah dan papan agihan mencukupi?
Apakah jenis bekalan dan sambungan yang diperlukan oleh relau ini?
Kabel apakah diperlukan bagi panjang dan kaedah pemasangan tersebut?
Perlindungan apakah perlu digunakan mengikut dokumen pengeluar dan keadaan tapak?
Di manakah titik sambungan atau kotak cabang boleh ditempatkan?
Bagaimanakah pemasangan dinyahaktifkan dengan selamat dan dihalang daripada dihidupkan semula?
Adakah kerja tanah, konduit pelindung atau perubahan pada papan agihan sekunder diperlukan?
Ujian dan dokumen apakah akan diserahkan selepas siap?

Sauna luar luas dengan permukaan kaca untuk menentukan spesifikasi teknikal relau sauna elektrik

Kapasiti sambungan dan perancangan agihan

Satu ruang modul kosong dalam papan agihan tidak semestinya bermakna kapasiti elektrik mencukupi. Sambungan rumah, fius utama, agihan, penggunaan serentak, laluan kabel dan pengguna besar sedia ada perlu diperiksa, termasuk pam haba, pengecas kenderaan, pemanas air segera, dapur elektrik atau peralatan taman lain.

Untuk pemasangan taman, sauna tidak wajar dinilai secara berasingan. Lampu, soket luar, pam, pemacu pergola atau rumah taman masa hadapan mungkin memerlukan litar tambahan. Infrastruktur yang dirancang awal boleh mengurangkan kerja tanah dan pengubahsuaian kemudian, tetapi bukan alasan untuk membesarkan perlindungan relau melebihi yang ditetapkan.

Laluan kabel dan beban haba

Sauna luar merangkumi beberapa persekitaran elektrik: tanah atau kawasan luar, mungkin ruang teknikal, serta ruang dalaman panas. Kabel yang sesuai di kawasan sejuk tidak semestinya sesuai untuk suhu berhampiran siling sauna atau sambungan relau.

Laluan kabel hendaklah ditetapkan sebelum kerja asas dan pemasangan. Pertimbangkan perlindungan mekanikal, kelembapan, sinaran UV, jejari lenturan dibenarkan, laluan menembusi struktur dan pemisahan kabel kuasa daripada kabel penderia. Kabel tidak boleh melalui permukaan panas, tepi tajam atau titik pengikat kemudian secara tidak dirancang.

Penembusan pada bumbung dan dinding luar sebaiknya dielakkan. Penembusan yang perlu mesti direka supaya air tidak memasuki struktur dinding. Bukaan tidak digunakan tidak boleh ditutup secara improvisasi dengan bahan tidak sesuai.

Kawalan, penderia dan operasi jauh

Relau sauna boleh mempunyai kawalan terbina dalam atau memerlukan kawalan berasingan. Bagi sistem luaran, panel kawalan, unit kuasa, penderia suhu dan, jika berkenaan, peranti keselamatan lain mesti dinilai sebagai satu sistem lengkap yang diperuntukkan dan diluluskan oleh pengeluar. Komponen daripada sistem berbeza tidak boleh digabungkan hanya kerana palam atau terminal kelihatan serupa.

Kedudukan penderia suhu ditetapkan oleh pengeluar. Ia mempengaruhi kawalan dan pemutusan keselamatan. Mengalihkannya ke tempat lebih sejuk untuk mendapatkan suhu kabin lebih tinggi ialah pengubahsuaian tidak dibenarkan dan boleh menyebabkan suhu berlebihan berbahaya.

Fungsi mula jauh atau aplikasi selalunya memerlukan logik keselamatan tambahan. Sebelum setiap mula jauh, pastikan tuala, peralatan pembersihan atau objek lain tidak berada di atas atau terlalu dekat dengan relau. Geganti rumah pintar biasa tidak menggantikan kawalan yang diperuntukkan pengeluar.

Sauna kayu termo moden dengan kawasan relau, kawalan dan perancangan kabel yang selamat

Pembumian, pengikatan sama upaya dan perlindungan daripada renjatan elektrik

Konduktor pelindung, pembumian, pengikatan sama upaya dan perlindungan arus baki mesti dinilai sebagai sebahagian daripada keseluruhan pemasangan. Komponen logam tidak boleh disambung sesuka hati tanpa perancangan. Kontraktor menentukan bahagian konduktif yang perlu diambil kira serta cara keberkesanan perlindungan dibuktikan melalui pengukuran.

Bangunan kayu juga tidak semestinya selamat dari sudut elektrik. Kelembapan, kulit basah, pemasangan luar dan suhu tinggi mengenakan keperluan khas pada peralatan serta pemasangan. Perubahan sendiri selepas pemeriksaan penerimaan boleh menjejaskan keberkesanan langkah perlindungan yang telah diuji.

Jarak keselamatan dan pelindung relau

Jarak yang ditetapkan antara relau dengan permukaan kayu, bangku, siling, pintu dan komponen lain ialah ukuran perancangan wajib. Ia dinyatakan dalam arahan pemasangan versi relau tertentu. Nilai pengalaman umum atau ukuran relau yang kelihatan serupa tidak mencukupi.

Pelindung relau boleh menghalang sentuhan tidak sengaja, tetapi tidak boleh menjejaskan peredaran udara atau jarak keselamatan. Ia mesti dipasang kukuh dan tidak boleh digunakan sebagai tempat meletak barang atau mengeringkan tekstil. Dalam perbandingan pelan lantai antara HC 180, HC 225 dan HCF 225, bukan sahaja ruang duduk, malah kawasan relau yang selamat perlu dipertimbangkan.

Sauna tong kayu termo padat sebagai contoh pemilihan relau berdasarkan ruang

Langkah praktikal sebelum membeli

Tetapkan model sauna: Jelaskan bentuk, ruang dalaman, pintu, permukaan kaca dan kedudukan relau. Panduan Memilih sauna kayu, sauna tong dan sauna taman membantu membuat penilaian asas.
Semak tapak: Jelaskan akses, asas, saliran, jarak sempadan dan syarat tempatan. Rujuk artikel tentang sama ada struktur taman mungkin memerlukan kelulusan; sauna khusus tetap perlu diperiksa secara berasingan dengan pihak berkuasa tempatan.
Dapatkan cadangan relau: Serahkan data ruang dan fungsi yang dikehendaki kepada pembekal.
Dapatkan dokumen peranti: Sediakan data plat nama, rajah sambungan dan arahan sebelum perancangan elektrik.
Lantik kontraktor elektrik: Minta pemasangan rumah, laluan kabel dan konsep perlindungan diperiksa di tapak.
Asingkan item kos: Rekodkan sauna, sistem relau, kerja tanah, kabel bekalan, ubah suai agihan dan pentauliahan secara berasingan.
Sahkan skop bekalan: Lengkapkan pesanan hanya apabila komponen kawalan, penderia dan sambungan yang termasuk telah jelas.
Selaraskan urutan pemasangan: Tentukan kabel yang dipasang sebelum asas atau binaan, serta sambungan yang dibuat selepas pemasangan siap.

Maklumat tentang proses pesanan tersedia di Cara membuat pesanan. Perkara logistik juga perlu disemak di bawah Pembelian dan penghantaran .

Penghantaran dan pemeriksaan komponen relau

Sebelum pemasangan, periksa penghantaran untuk kerosakan jelas, nama model yang betul dan kelengkapan. Padankan plat nama, kawalan, penderia, panel, unit kuasa, bahan pengikat, batu sauna dan dokumentasi dengan pengesahan pesanan.

Terminal rosak, kabel penderia terlipat atau bahagian perumah berubah bentuk tidak boleh dibaiki sendiri. Simpan pembungkusan dan penandaan sehingga isu dijelaskan. Skop perlindungan dan tuntutan boleh dirujuk dalam syarat Jaminan .

Sauna tong kayu termo dengan kedudukan relau dan bekalan elektrik yang dirancang

Senarai semak pemasangan dan pentauliahan

Sauna dibina lengkap mengikut dokumen pemasangan;
model relau dan versi peranti elektrik dipadankan dengan perancangan;
relau dipasang kukuh secara mekanikal dan semua jarak diperiksa;
pagar pelindung dipasang dengan betul, jika diperuntukkan;
batu diperiksa, dibersihkan dan disusun longgar mengikut arahan;
penderia suhu dan peranti keselamatan dipasang tepat pada kedudukan ditetapkan;
kabel kuasa dan penderia diasingkan serta dilindungi;
terminal sambungan diperiksa mengikut arahan pengeluar;
konduktor pelindung, peranti perlindungan dan kemudahan pemutusan diperiksa;
pengukuran elektrik dibuat dan didokumenkan oleh kontraktor;
bukaan pengudaraan bebas dan tidak terlindung oleh kelengkapan;
pemanasan pertama dijalankan di bawah pengawasan;
kawalan, pemutusan dan elemen pengendalian diuji;
pengguna diberi penerangan tentang operasi selamat, pengasingan dan tindakan ketika gangguan.

Semasa pemanasan pertama, bau akibat proses pembuatan atau bahan mungkin timbul. Ruang hendaklah diudarakan mengikut arahan pengeluar. Asap tebal yang luar biasa, arka elektrik, bau hangit atau peranti perlindungan yang terpelantik berulang kali memerlukan pemutusan segera dan pemeriksaan oleh pihak berkelayakan.

Penyelenggaraan dan pengesanan masalah

Sebelum setiap penggunaan, periksa kawasan relau untuk objek yang ditinggalkan. Secara berkala, periksa susunan batu, kabel yang kelihatan, pengikat, pagar pelindung, bukaan pengudaraan dan elemen kawalan. Batu yang hancur atau tersusun terlalu padat boleh menghalang aliran udara dan membebankan elemen pemanas. Ganti dan susun semula batu mengikut arahan relau.

Jika pemutus perlindungan terpelantik, jangan hidupkan semula berulang kali tanpa menyiasat puncanya. Punca mungkin kelembapan, kabel rosak atau masalah pada elemen pemanas, kawalan atau sambungan. Pemanasan yang kelihatan normal juga tidak menolak kerosakan elektrik.

Catat masa, fasa operasi, kod ralat yang dipaparkan dan pemerhatian khas. Maklumat ini membantu servis dan kontraktor elektrik. Perumah, ruang terminal dan unit kawalan hanya boleh dibuka dalam keadaan bebas voltan yang dibenarkan oleh orang berkelayakan.

Mengintegrasikan sauna dalam perancangan taman keseluruhan

Lokasi sauna terbaik dari segi teknikal bukan hanya mengambil kira sambungan elektrik. Laluan, privasi, aliran air, pencahayaan, arah angin dan akses penyelenggaraan mempengaruhi penggunaan kemudian. Oleh itu, HCF 300 atau LC 225 hendaklah diambil kira dalam pelan tapak bersama ruang akses dan teknikal sebenar.

Jika pergola juga dirancang, artikel memilih pergola bioklimatik boleh membantu pembahagian zon. Keperluan suhu dan kelembapan rumah hijau pada asasnya berbeza; rujuk panduan suhu dan kelembapan rumah hijau serta polikarbonat dan kesan penebatan.

Idea reka bentuk menyeluruh tersedia dalam trend taman. Kategori bangunan tersedia boleh dilihat di Rumah hijau dan konservatori serta Rumah taman . Kandungan teknikal lanjut dihimpunkan dalam Maklumat berguna.

Soalan lazim

Bolehkah saya menggunakan soket rumah sedia ada untuk relau sauna elektrik?

Perkara ini tidak boleh ditentukan berdasarkan soket sahaja. Banyak relau sauna memerlukan jenis bekalan yang lain dan litar khas yang dirancang dengan betul. Plat nama dan rajah sambungan ialah rujukan utama. Walaupun peranti lebih kecil, kontraktor elektrik perlu memeriksa pemasangan serta perlindungan sedia ada.

Bagaimanakah saya menentukan kuasa relau yang betul?

Isipadu dalaman dan binaan ruang ialah titik permulaan. Permukaan kaca, komponen kurang berpenebat, bentuk ruang dan pengiraan pengeluar mesti diambil kira. Panjang luar sauna tong atau bilangan tempat duduk tidak mencukupi sebagai kriteria pemilihan.

Patutkah saya membeli relau sebelum bertanya kepada juruelektrik?

Sebaik-baiknya, model relau khusus dipilih awal dan dokumentasi teknikalnya diperoleh terlebih dahulu. Pembelian hanya dibuat selepas kebolehlaksanaan elektrik dan skop sistem lengkap dijelaskan. Ini membantu mengelakkan versi peranti tidak sesuai dan pengubahsuaian tidak dijangka.

Bolehkah fius dikira daripada nilai watt yang diiklankan?

Tidak. Maklumat voltan, fasa, arus terkadar, jenis sambungan, keadaan pemasangan dan keperluan pengeluar juga diperlukan. Kontraktor menentukan kabel dan peranti perlindungan sebagai satu sistem serta mengambil kira pemasangan sedia ada.

Adakah setiap relau sauna mempunyai kawalan terbina dalam?

Tidak. Sesetengah relau mempunyai elemen kawalan bersepadu, manakala yang lain memerlukan kawalan luaran, penderia dan mungkin unit kuasa berasingan. Sebelum memesan, jelaskan komponen yang tergolong dalam sistem yang sama dan termasuk dalam penghantaran.

Bolehkah saya memasang penderia suhu di tempat yang menunjukkan suhu dikehendaki?

Tidak. Pengeluar menetapkan kedudukan penderia. Peletakan bebas memalsukan kawalan dan boleh menjejaskan pemutusan keselamatan. Pemindahan kemudian juga hanya boleh dibuat mengikut dokumen yang diluluskan.

Bolehkah geganti rumah pintar mengawal relau?

Hanya jika sistem relau mempunyai antara muka yang diperuntukkan secara jelas dan semua syarat keselamatan dipenuhi. Geganti universal tidak boleh menggantikan kawalan, interlock atau pemantauan mula jauh yang diluluskan.

Apakah yang perlu dibuat jika pemutus perlindungan terpelantik semasa pemanasan?

Matikan relau dan jangan set semula berulang kali. Catat fasa operasi dan mesej ralat yang mungkin. Kontraktor elektrik atau servis dibenarkan mesti memeriksa sambungan, kabel, peranti perlindungan, elemen pemanas dan kemungkinan kesan kelembapan.

Adakah sauna berbahan api kayu juga memerlukan perancangan elektrik?

Ya, jika lampu, soket, kawalan atau pengguna elektrik lain dirancang. Sumber pemanasan tidak lagi menjadi beban elektrik, tetapi pemasangan luar, perlindungan kelembapan dan laluan kabel tetap penting. Bagi relau kayu, syarat pemasangan, perlindungan kebakaran dan ekzos juga perlu diperiksa secara tempatan.

Bolehkah pemasangan elektrik disiapkan sebelum sauna dibina?

Kabel bawah tanah, konduit pelindung dan sebahagian agihan mungkin boleh disediakan. Namun, kedudukan akhir relau, penderia, panel kawalan dan titik sambungan hendaklah dipadankan dengan binaan sebenar. Sambungan akhir dan ujian dilakukan pada sistem yang telah dipasang.

Dokumen apakah yang perlu saya simpan?

Simpan invois, pengesahan pesanan, data plat nama, arahan pemasangan dan penggunaan, rajah sambungan, laporan ujian, tetapan kawalan serta foto laluan kabel tersembunyi. Dokumen ini memudahkan penyelenggaraan, pengenalpastian alat ganti dan perubahan kemudian.

Siapakah yang membuat keputusan elektrik muktamad?

Pengeluar relau menetapkan keperluan peranti. Pembekal sauna menyediakan maklumat khusus ruang dan produk. Kontraktor elektrik pelaksana menilai pemasangan sedia ada, keadaan tempatan dan peraturan yang terpakai. Pelaksanaan sambungan muktamad tidak boleh digantikan oleh cadangan umum dalam talian.
