Maatvoering en technische tekeningen van kassen lezen

Een technische tekening vertelt meer dan alleen hoe breed en lang een kas is. Deze praktische gids helpt u buitenmaten, hoogtes, deuropeningen, funderingsmaten en vakverdelingen correct te interpreteren voordat u bestelt of met de voorbereiding van de locatie begint.

Een kas kan op een productpagina worden aangeduid met een afgeronde maat, terwijl de technische tekening exacte buitenmaten, funderingsmaten en hoogtes toont. Dat verschil is normaal, maar het kan bij de voorbereiding van de locatie tot kostbare vergissingen leiden. Gebruik daarom nooit één los getal als basis voor bestrating, een fundering of een muurconstructie. In deze gids leest u hoe u tekeningen systematisch controleert en de aangegeven maten omzet in een bruikbaar plan voor uw tuin.

Begin met het soort tekening dat u voor u hebt

Niet elke afbeelding met maatlijnen heeft hetzelfde doel. Een commerciële overzichtstekening helpt vooral bij het vergelijken van modellen. Een technische maatvoeringstekening legt buitenmaten, hoogtes en belangrijke aansluitpunten vast. Een funderingsplan toont waar de dragende onderbouw moet komen. In een montagehandleiding ziet u vervolgens hoe onderdelen worden geplaatst en verbonden.

Controleer altijd de titel, modelnaam, uitvoering, revisie en kijkrichting van het document. Een tekening van een vergelijkbare kas is niet automatisch geschikt voor uw uitvoering. Ook bij modellen uit dezelfde serie kunnen lengte, deurpositie of vakindeling verschillen. Algemene modelinformatie vindt u bijvoorbeeld bij aluminium kassen en serres, maar de modelspecifieke tekening blijft bepalend voor de voorbereiding.

• Plattegrond: bovenaanzicht met breedte, lengte, deurpositie en soms de funderingslijn.
• Voor- of achteraanzicht: kopgevel met dakvorm, nokhoogte en deuropening.
• Zijaanzicht: lengte, goot- of wandhoogte en verdeling van de vakken.
• Doorsnede: opbouw van profiel, onderbouw, beglazing of aansluiting.
• Detailtekening: uitvergroting van een hoek, dorpel, muurbevestiging of ander knooppunt.

Begrijp de basismaten van een kas

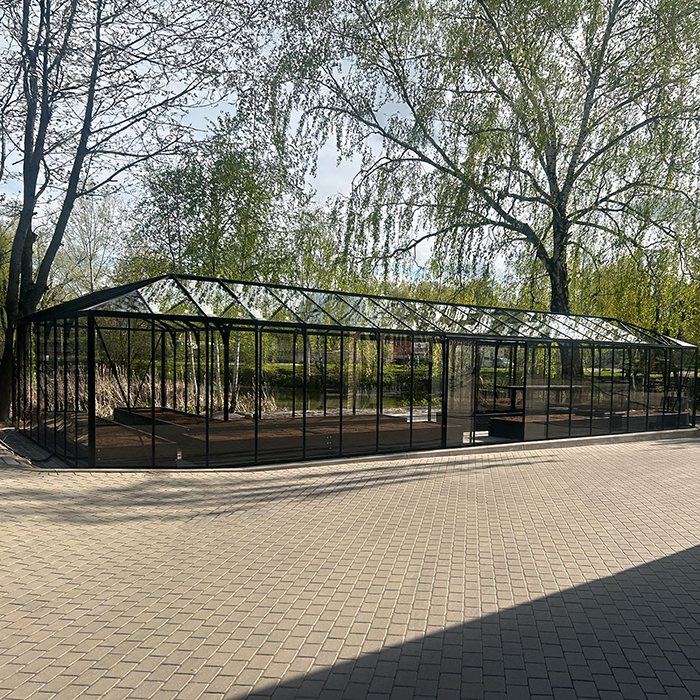

Totale breedte en lengte

De totale breedte en lengte worden meestal gemeten tussen de uiterste buitenzijden van een constructiedeel. Welke buitenzijde precies wordt bedoeld, moet uit de maatpijlen blijken. De maat kan betrekking hebben op het basisprofiel, de buitenzijde van het frame of het verste uitstekende onderdeel. Een dakrand of goot kan dus verder uitsteken dan de maat van de onderbouw.

Zoek niet alleen naar de langste maatlijn. Een tekening kan zowel een funderingsmaat als een totale dakmaat bevatten. Voor plaatsing op een sokkel is vooral de maat van de dragende basis relevant; voor afstand tot een schutting, boom of gevel moet u ook uitstekende delen meenemen. Bekijk bij een aluminium klassieke kas daarom zowel het aanzicht als de plattegrond.

Goothoogte, nokhoogte en totale hoogte

De goothoogte of wandhoogte is de verticale maat tot het punt waar wand en dak samenkomen. De nokhoogte loopt tot het hoogste punt van het dak. De totale hoogte kan gelijk zijn aan de nokhoogte, maar dat hoeft niet wanneer er bijvoorbeeld een ornament, ventilatieonderdeel of ander uitstekend element is weergegeven.

Let op het onderste meetpunt. Wordt gemeten vanaf de onderzijde van het basisprofiel, de bovenzijde van de fundering of het uiteindelijke maaiveld? Een verhoogde sokkel verandert de hoogte ten opzichte van de tuin, maar niet noodzakelijk de hoogte van het kasframe zelf.

Deurafmetingen

Bij een deur zijn drie maten van belang: de buitenmaat van het deurframe, de maat van het deurblad en de vrije doorgang. Alleen de vrije doorgang vertelt hoeveel ruimte werkelijk beschikbaar is voor een kruiwagen, werktafel of brede plantenbak. Controleer daarnaast de draairichting of schuifrichting en kijk of de deur in geopende toestand een pad, muur of regenpijp raakt.

De deur kan in het vooraanzicht links lijken te zitten terwijl zij in de plattegrond rechts staat. Dat komt vaak doordat de tekeningen vanuit verschillende richtingen worden bekeken. Zoek naar pijlen, scharnieraanduidingen en labels zoals voorzijde, buitenzijde of binnenzijde.

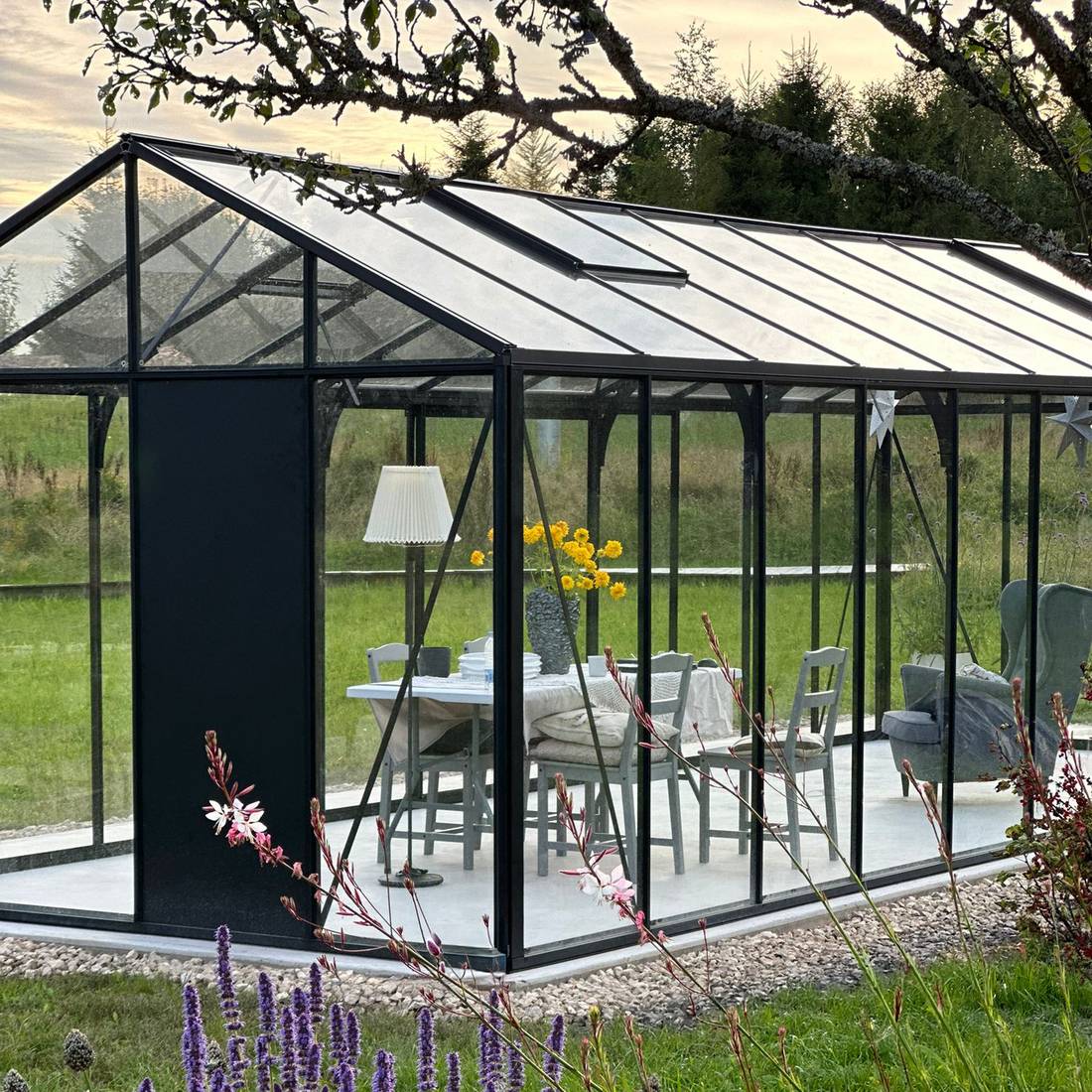

Vakmaat en paneelverdeling

De gevel van een kas is doorgaans verdeeld in herhalende vakken. De maat tussen staanders wordt soms als hart-op-hartmaat aangegeven en soms als vrije paneelopening. Die maten zijn niet uitwisselbaar. Tel ook niet simpelweg alle zichtbare panelen op: hoekprofielen, tussenprofielen en eindvakken kunnen een andere breedte hebben.

De vakverdeling helpt bij het lokaliseren van deuren, luchtramen en interieuronderdelen. Bij de keuze van beglazing is ook de informatie over het materiaal relevant; lees daarvoor de uitleg over polycarbonaatpanelen voor een kas. Bestel vervangende panelen echter alleen op basis van de onderdeleninformatie voor het exacte model, niet op basis van een zelf berekende vakmaat.

Leer de taal van maatlijnen

Een maatlijn bestaat meestal uit een getal, twee begrenzingen en pijlen of schuine markeringen. Hulplijnen wijzen aan tussen welke punten wordt gemeten. Een kettingmaat verdeelt een totale lengte in segmenten; een totaallijn toont de afstand van het eerste tot het laatste referentiepunt. Een diameterteken heeft betrekking op een rond onderdeel, terwijl een radius alleen de straal aangeeft.

Aanduiding	Praktische betekenis	Controle
Hart-op-hart	Afstand tussen de middenlijnen van twee onderdelen	Niet verwarren met vrije ruimte
Vrije maat	Werkelijk open bereik tussen onderdelen	Belangrijk voor deur en doorgang
Totale maat	Afstand tussen de buitenste referentiepunten	Controleer welke delen uitsteken
Peil of niveau	Verticale referentiehoogte	Bekijk waar nulniveau ligt
Typisch of herhaald	Maat die op meerdere vergelijkbare plaatsen geldt	Controleer uitzonderingen bij eindvakken

Meet nooit de afbeelding op het scherm of papier

Een pdf kan verkleind zijn, een browser kan automatisch schalen en een printer kan met aangepaste marges afdrukken. Daardoor is een liniaalmeting onbetrouwbaar, zelfs als de tekening er proportioneel uitziet. Gebruik uitsluitend de geschreven maatwaarden. Staat er “niet op schaal”, dan zijn alleen de genoteerde maten bruikbaar.

Controleer iedere keer de eenheden

Ga niet automatisch uit van millimeters. Controleer het titelblok, eenhedenvak en eventuele opmerkingen. Zet maten indien nodig één keer om en noteer duidelijk welke eenheid u op uw terreinplan gebruikt. Meng geen centimeters en millimeters in dezelfde schets. Rond technische maten ook niet af voordat de fundering of onderbouw is bepaald.

Nominale maat, werkelijke voetafdruk en bruikbare binnenruimte

Een nominale maat is een praktische modelaanduiding. De werkelijke buitenmaat kan daarvan afwijken door de moduulopbouw, profielen of dakrand. De voetafdruk is het deel dat daadwerkelijk op de ondergrond of fundering rust. De vrije binnenmaat is kleiner doordat profielen, basis, verstevigingen en deuren ruimte innemen.

Gebruik daarom drie afzonderlijke regels in uw notities: maximale buitencontour, dragende voetafdruk en bruikbare binnenruimte. Dit onderscheid is vooral nuttig bij grotere modellen, zoals een ruime glazen kas of een Bloomcabin orangerie. Meer achtergrond over deze vorm vindt u in de gids over oranjerieën en hun ontwerp.

Lees complexe plattegronden als afzonderlijke zones

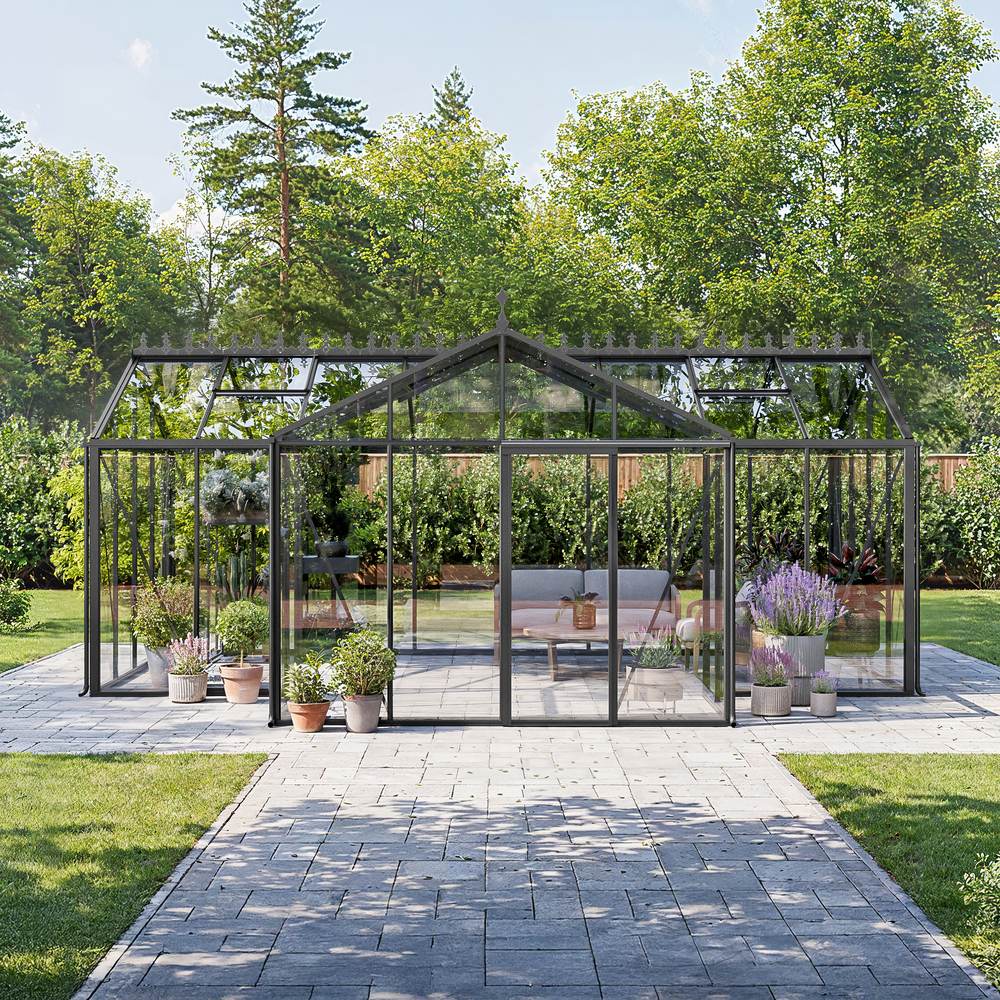

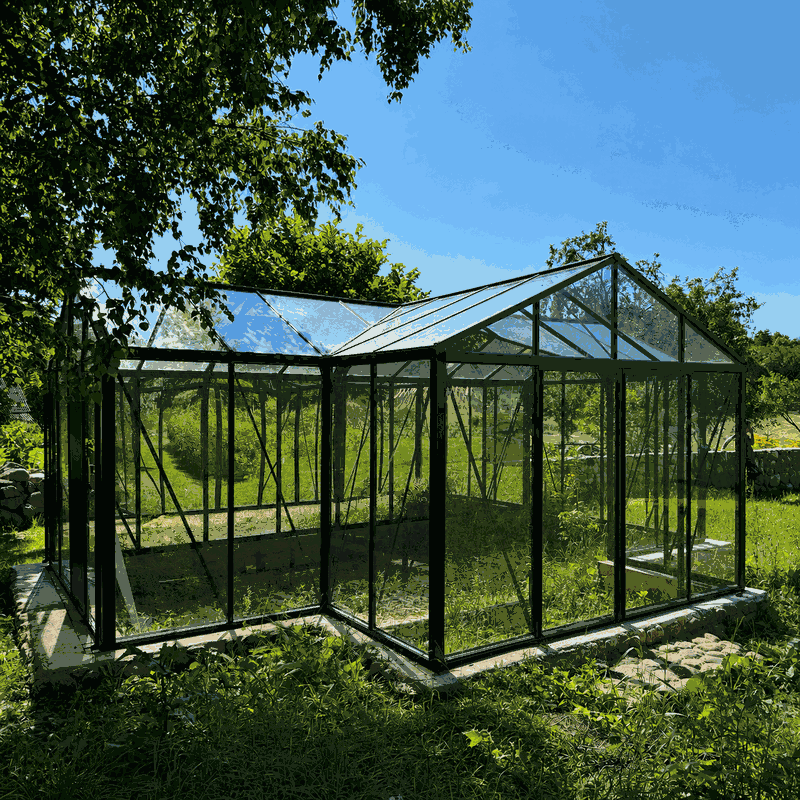

Een T-vormige kas, aanbouw of orangerie laat zich niet betrouwbaar samenvatten met één rechthoek. Verdeel de plattegrond in de hoofdbeuk, dwarsvleugel, entree en eventuele overgangszones. Noteer per zone de buitenmaat, funderingslijn, dakrichting en deuropening.

Controleer daarna de snijpunten. Juist op de plaats waar twee volumes samenkomen, kunnen extra profielen, goten of niveauverschillen zitten. Bereken een fundering voor zo’n vorm nooit uitsluitend door twee globale rechthoeken over elkaar te tekenen. Gebruik de maatketens en details van de modeltekening.

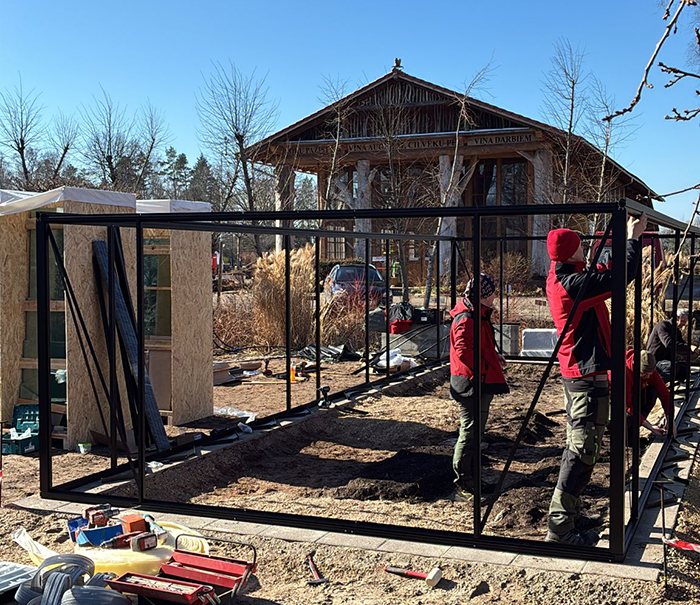

Zet de tekening om in een indeling op de bouwplaats

Maak eerst een eenvoudige terreinschets met de kas, woning, erfgrens, schutting, bomen, putten, leidingen en bestaande verharding. Markeer ook de toegangsroute voor onderdelen. Controleer vóór uitvoering welke plaatselijke voorschriften of toestemmingen van toepassing zijn. De regels kunnen per locatie en situatie verschillen; de actuele lokale eisen moeten altijd afzonderlijk worden nagegaan. De pagina over een vergunning voor een kas of pergola in Nederland geeft algemene aandachtspunten, maar vervangt geen beoordeling van uw eigen locatie.

1. Zet een vaste referentielijn uit, bijvoorbeeld evenwijdig aan een gevel of erfgrens.
2. Markeer de buitencontour en de afzonderlijke funderingslijn.
3. Controleer breedte, lengte en diagonalen volgens de relevante tekening.
4. Markeer de deur en simuleer de volledige bewegingsruimte.
5. Voeg ruimte toe voor montage, reiniging, waterafvoer en toekomstig onderhoud.
6. Controleer hoogtes met een waterpas of geschikt meetinstrument.

Controleer meer dan alleen de vier hoeken

Vier correct geplaatste hoekpunten garanderen niet dat de ondergrond overal vlak, recht en voldoende vrij is. Meet ook langs de zijden en op tussenliggende punten. Een tegelrand kan ogenschijnlijk recht lopen maar enkele centimeters verspringen. Controleer bovendien waar regenwater naartoe stroomt en of deuren zonder hoogteverschil kunnen functioneren.

Gelijke diagonalen bewijzen alleen dat de gemeten vierhoek rechthoekig is wanneer ook de juiste zijden en meetpunten zijn gebruikt. Ze zeggen niets over het niveau, de juiste totale maat of een kromme funderingsrand tussen de hoeken.

Gebruik bij beperkte ruimte een model op ware grootte

Leg touw, afplaktape of latten op de grond om de buitencontour na te bootsen. Zet bij de deur een tijdelijke lat op de verwachte hoogte en loop met een kruiwagen of grote plantenbak door de opening. U ontdekt dan snel of een schutting, regenton of smal tuinpad in de weg zit. Een dergelijke proef is nuttiger dan de kas alleen als klein vlakje op een tuinplattegrond bekijken.

Tekeningen van aanbouw- en muurkassen

Bij een muurkas vormt de bestaande gevel een belangrijk constructief en maatgevend vlak. Controleer of de muur recht, vlak en geschikt is voor de bedoelde aansluiting. Meet op meerdere hoogtes; een gevel kan onderaan en bovenaan verschillen. Noteer ook dakranden, vensterbanken, deuren, ventilatieopeningen en regenpijpen.

De aangegeven hoogte tegen de muur is niet automatisch gelijk aan de vrije hoogte onder een dakoverstek. Ook de positie van aansluitprofielen en waterafvoer moet uit de juiste detailtekening worden gehaald. Laat de geschiktheid van muur, bevestiging en ondergrond beoordelen wanneer hierover twijfel bestaat. Dezelfde manier van kijken wordt gebruikt bij de keuze tussen een muurconstructie en een vrijstaande constructie.

Plan het interieur met vrije maten

Een buitenmaat vertelt niet hoeveel plaats binnen overblijft voor paden en kweektafels. Teken eerst de binnenzijde van basisprofielen, deurdoorgang, staanders en eventuele verstevigingen. Voeg daarna bedden, bakken, opslag en waterpunten toe. Houd rekening met uitstekende deuronderdelen en de ruimte die nodig is om ramen te bedienen.

Maak de indeling passend bij het gebruik. Voor lage gewassen kan een andere padenstructuur werken dan voor hoge tomaten of klimplanten. Praktijkgidsen zoals sla kweken in een kas helpen bij de teeltindeling. Reserveer ook voldoende luchtvolume en bereikbare ventilatiepunten; zie de uitleg over temperatuur en luchtvochtigheid in de kas.

Gebruik handleidingen in de juiste volgorde

Werk van algemeen naar specifiek. Begin met de productsamenvatting om het juiste model te herkennen. Controleer vervolgens de maatvoeringstekening en het funderingsplan. Lees daarna de montagehandleiding volledig door, inclusief aanvullingen voor deuren, luchtramen of accessoires. Gebruik tijdens montage de onderdelenlijst en de stapsgewijze tekeningen.

Een praktische documentvolgorde is:

1. Bevestiging van model, lengte en uitvoering.
2. Technische buitenmaten en hoogtes.
3. Funderings- of basisplan.
4. Montagehandleiding van het exacte model.
5. Handleidingen voor gekozen opties en accessoires.
6. Gebruiks-, onderhouds- en garantie-informatie.

Raadpleeg voor algemene oriëntatie Bruikbare informatie en het overzicht van kassen en serres. Houten en aluminium constructies zijn niet zonder meer vergelijkbaar; de pagina over houten kassen en serres verduidelijkt het materiaalverschil.

Controle vóór ontvangst en montage

Bewaar de definitieve tekeningen bij uw ordergegevens en vergelijk bij ontvangst de modelaanduiding op de documenten met de levering. Begin niet direct met het aanpassen of verankeren van onderdelen wanneer een maat of onderdeel onduidelijk is. Leg afwijkingen vast voordat de montage verdergaat.

• Is model, kleur en uitvoering correct vastgelegd?
• Komen het aantal vakken en de deurpositie overeen met de bestelling?
• Is de fundering vlak, haaks en volgens het juiste plan uitgevoerd?
• Zijn alle dozen en onderdelen volgens de meegeleverde lijst gecontroleerd?
• Is er veilige opslagruimte voor profielen en beglazing?
• Zijn de montagehandleiding en eventuele aanvullingen beschikbaar?

Lees tijdig de informatie over aankoop en levering en hoe te bestellen. Neem bij een onopgeloste documentvraag vóór uitvoering contact op via Contacten.

Veelgemaakte fouten bij tekeningen

• De afgeronde productnaam als exacte funderingsmaat gebruiken.
• Een afbeelding op het scherm met een liniaal nameten.
• De maximale dakmaat verwarren met de maat van het basisprofiel.
• Alleen de nokhoogte controleren en de muur- of goothoogte vergeten.
• Een links-rechtspositie bepalen zonder de kijkrichting te controleren.
• Een vrije deuropening verwarren met de buitenmaat van het deurframe.
• Een oude tekening of handleiding van een vergelijkbaar model gebruiken.
• Ervan uitgaan dat een bestaande bestrating volledig vlak en haaks is.
• Geen ruimte reserveren voor montage, reiniging en onderhoud.

Ervaringen van andere gebruikers, zoals verzameld bij kassenbeoordelingen, kunnen nuttige gebruiksinzichten geven. Ze vervangen echter nooit de technische documenten voor uw eigen model.

Vragen die vóór goedkeuring van de indeling beantwoord moeten zijn

• Welke lijn toont de dragende voetafdruk en welke de maximale buitencontour?
• Vanaf welk niveau zijn de verticale maten genomen?
• Wat is de vrije deurdoorgang en naar welke kant beweegt de deur?
• Zijn uitstekende dakdelen, goten en accessoires meegenomen?
• Is de fundering gebaseerd op de laatste modelspecifieke tekening?
• Blijft rondom voldoende bereikbare werk- en onderhoudsruimte over?
• Zijn de ondergrond, muur en waterafvoer geschikt voor de gekozen positie?
• Zijn lokale voorschriften en eventuele toestemmingen gecontroleerd?

Wanneer de order nog gewijzigd moet worden, controleer dan eerst het beleid voor wijziging en annulering van bestellingen. Ga niet uit van een wijziging totdat deze is bevestigd.

Veelgestelde vragen

Zijn de vermelde kasafmetingen binnen- of buitenmaten?

Meestal gaat het bij globale productafmetingen om buitenmaten, maar dat mag niet zonder controle worden aangenomen. Kijk waar de maatpijlen eindigen en of de tekening spreekt over totaalmaat, basismaat of vrije binnenmaat. Vraag verduidelijking als het referentiepunt niet zichtbaar is.

Kan ik de fundering bouwen met alleen de maten van de productpagina?

Nee. Een productpagina is geschikt voor selectie en globale ruimtelijke planning, maar niet automatisch voor de definitieve fundering. Gebruik het actuele funderingsplan of de modelspecifieke technische tekening. Maak geen onomkeerbare constructie zolang uitvoering en maatvoering niet definitief zijn bevestigd.

Waarom wijkt de nominale maat af van de technische tekening?

De nominale maat is vaak een afgeronde of herkenbare serieaanduiding. De exacte maat volgt uit de moduulverdeling en constructieprofielen. Dat is geen tegenstrijdigheid zolang duidelijk is welke exacte maat voor plaatsing en fundering geldt.

Wat betekent “niet op schaal”?

Het betekent dat de getekende verhouding niet betrouwbaar gebruikt kan worden om afstanden af te leiden. Ook als het beeld er realistisch uitziet, mag u alleen de geschreven maatwaarden gebruiken. Een niet-genoteerde maat moet worden opgevraagd en niet met een liniaal worden geschat.

Hoe weet ik aan welke kant de deur zit?

Controleer eerst vanuit welke richting u naar de kas kijkt. Vergelijk daarna plattegrond, vooraanzicht en montagehoofdstuk. Let op scharnier-, schuif- of openingssymbolen. Gebruik voor de order een ondubbelzinnige omschrijving vanuit een vast benoemde buitenzijde.

Welke maten zijn belangrijk bij een muurkas?

Naast breedte en diepte zijn vooral de lage voorhoogte, hoge muuraansluiting, dakhelling, positie van bevestigingspunten en maximale dakcontour belangrijk. Meet de bestaande muur op meerdere plaatsen en controleer alle obstakels. De toepasbare bevestigingsmethode moet bij de werkelijke muur passen.

Hoeveel extra ruimte moet ik rond de kas laten?

Daarvoor bestaat geen universele maat. Benodigde ruimte hangt af van montagewijze, bereikbaarheid, deurbeweging, reiniging, waterafvoer en lokale omstandigheden. Houd niet alleen rekening met lopen, maar ook met veilig werken langs glas of panelen. Controleer bovendien eventuele lokale afstandseisen.

Bewijzen gelijke diagonalen dat de fundering correct is?

Nee. Gelijke diagonalen helpen aantonen dat een rechthoek haaks is, mits vanuit de juiste punten is gemeten. Ze bevestigen niet dat lengte en breedte correct zijn, dat de fundering vlak ligt of dat tussenliggende zijden recht zijn. Al die controles blijven nodig.

Welk document geldt als twee maten elkaar lijken tegen te spreken?

Gebruik niet zelf de meest gunstige maat. Controleer eerst model, datum, revisie en doel van beide documenten. De actuele, modelspecifieke technische documentatie heeft voorrang boven algemene illustraties, maar een schijnbare tegenstrijdigheid moet vóór bestelling of uitvoering door de leverancier worden opgehelderd.

Waar vind ik informatie over garantie en onderhoud?

Raadpleeg de geldende voorwaarden op de pagina Garantie en lees de aanwijzingen voor onderhoud van uw aluminium kas. Algemene antwoorden over constructie en gebruik staan ook bij de veelgestelde vragen over aluminium kassen.

Laatste controle van de tekening

Maak vóór goedkeuring één gecontroleerde samenvatting met model, buitencontour, funderingsmaat, hoogtes, deurpositie en vrije doorgang. Vergelijk die samenvatting met de locatie en met de nieuwste handleidingen. Wanneer één referentiepunt onduidelijk blijft, stop dan met aftekenen of bouwen totdat het is bevestigd. Zorgvuldig lezen kost weinig tijd vergeleken met het herstellen van een verkeerde fundering of een deur die niet volledig open kan.
