Montagehandleidingen, technische tekeningen en productdocumentatie

Praktische uitleg voor het kiezen, controleren en gebruiken van Bloomcabin-montagehandleidingen, technische tekeningen en andere productdocumentatie.

Een goede montage begint niet met het eerste profiel, de eerste staander of de eerste bout, maar met de juiste documenten. Op deze pagina leest u hoe u montagehandleidingen, technische tekeningen, onderdelenoverzichten en aanvullende instructies controleert en praktisch gebruikt. De documentenbibliotheek bovenaan deze pagina is het vertrekpunt. Controleer daarnaast altijd of de gekozen bestanden daadwerkelijk horen bij uw product, uitvoering en bestelde opties.

Welke Bloomcabin-productdocumentatie beschikbaar kan zijn

Het documentpakket verschilt per product en uitvoering. Een pakket kan bestaan uit een montagehandleiding, technische tekening, onderdelenlijst, funderingsinformatie, instructies voor deuren of ventilatie, onderhoudsadviezen en aparte bladen voor opties. Niet ieder bestand is automatisch op iedere bestelling van toepassing.

Een montagehandleiding beschrijft vooral de werkvolgorde. Een technische tekening legt vorm, positie en maatvoering vast. Een onderdelenoverzicht helpt bij de ontvangstcontrole, terwijl aanvullende instructies betrekking kunnen hebben op beglazing, bevestiging, afwerking of onderhoud. Gebruik deze documenten samen: een tekening is geen vervanging voor de montagevolgorde en een sfeerfoto is geen technische instructie.

Oriënteert u zich nog op het materiaal of constructietype? Bekijk dan eerst de informatie over aluminium kassen en serres en houten kassen en serres. Voor hout kan ook de uitleg wat is Accoya® hout? relevant zijn.

Documenten bekijken voordat u koopt

Lees beschikbare documentatie al tijdens de keuze- en planningsfase. Daarmee krijgt u een realistischer beeld van de benodigde werkruimte, bereikbaarheid, ondergrond, gereedschappen en montagevolgorde. Dit is vooral belangrijk wanneer de constructie dicht bij een gevel, erfgrens, schutting, boom of bestaande bestrating komt.

Gebruik de aangegeven productafmetingen om te beoordelen of het bouwwerk op de beoogde plaats past. Houd apart rekening met praktische montageruimte, deuropening, looppaden, onderhoudstoegang, hemelwaterafvoer en ruimte voor veilig werken. Bij pergola’s helpt de pagina over afmetingen van aluminium pergola’s. Vergelijk ook tijdig een muurpergola met een vrijstaande pergola, omdat de aansluiting en voorbereiding niet hetzelfde zijn.

Controleer vóór aankoop welke plaatselijke regels op uw situatie van toepassing zijn. De vereisten kunnen per locatie, bouwwerk en gemeente verschillen. De praktische uitleg over een vergunning voor een kas of pergola in Nederland helpt bij de eerste oriëntatie, maar de geldende lokale eisen moeten altijd afzonderlijk worden nagegaan.

Koppel iedere handleiding aan het exacte product

Gebruik nooit zonder controle de handleiding van een model dat alleen op uw product lijkt. Twee constructies kunnen aan de buitenzijde bijna gelijk ogen, terwijl profielverbindingen, paneelindeling, deuren, dakonderdelen of bevestigingspunten verschillen. Ook een revisie of bestelde optie kan een andere montagestap noodzakelijk maken.

Vergelijk daarom de productnaam, uitvoering, documentcode, revisie en eventuele orderinformatie. Voorbeelden van afzonderlijke productpagina’s zijn de aluminium klassieke kas, de ruime glazen kas Classic 385, de Bloomcabin orangerie en de Bloomcabin pergola. De documentatie voor het ene product mag niet automatisch voor een ander product worden gebruikt.

Zo herkent u de juiste documentenset

Begin met de naam of code op de orderbevestiging en vergelijk die met de titelpagina van het document. Let daarna op de uitvoering, maatvariant, materiaalkeuze, type beglazing of dak en de genoemde opties. Controleer ook de datum of revisieaanduiding als die aanwezig is.

• Productidentiteit: komen productnaam en modelcode overeen?
• Uitvoering: betreft het dezelfde maat, indeling en constructievorm?
• Revisie: gebruikt iedereen de meest recente meegeleverde versie?
• Opties: zijn er aparte instructies voor deuren, ramen, accessoires of aansluitingen?
• Eenheden: worden maten en hoeveelheden op dezelfde manier weergegeven?
• Volledigheid: bevat de set alle pagina’s, bijlagen en onderdelenoverzichten?

Bewaar documenten die bij één bestelling horen bij elkaar. Geef oude of niet-toepasselijke afdrukken duidelijk als vervallen aan en leg ze niet op de montageplaats. Twijfelt u over de productcategorie, raadpleeg dan het overzicht van het productaanbod of de centrale pagina met bruikbare informatie.

Een technische tekening lezen

Een technische tekening zet een driedimensionaal bouwwerk om in verschillende aanzichten, doorsneden en details. Lees niet één losse maat, maar bekijk eerst hoe het hele tekeningenblad is opgebouwd. Controleer welke maatvoering bij welk aanzicht hoort en of opmerkingen of symbolen aanvullende betekenis hebben.

Begin bij de identiteit van de tekening

Lees eerst het titelvak of de documentkop. Daar kunnen de productnaam, tekeningcode, revisie, datum, schaal en bladnummer staan. Controleer of de set uit meerdere bladen bestaat. Een detail op blad twee kan nodig zijn om een verbinding op blad één goed te begrijpen.

Gebruik een tekening met een afwijkende revisie niet als gelijkwaardig alternatief. Wanneer een digitale versie nieuwer is dan een oude afdruk, voorkom dan dat beide tijdens de montage door elkaar worden gebruikt.

Begrijp ieder aanzicht

Een bovenaanzicht toont de positie van bovenaf, terwijl voor- en zijaanzichten hoogte, dakvorm, deuren en gevelverdeling kunnen verduidelijken. Een doorsnede laat zien hoe onderdelen zich ten opzichte van elkaar bevinden. Detailtekeningen vergroten een specifieke aansluiting, maar tonen niet altijd de volledige constructie.

Stippellijnen kunnen delen weergeven die in het betreffende aanzicht niet direct zichtbaar zijn. Symbolen, pijlen en nummerballonnen kunnen verwijzen naar onderdelen of een andere montagestap. Trek geen conclusie uit één symbool zonder de legenda en bijbehorende tekst te bekijken.

Houd productmaten en terreinmetingen gescheiden

Productafmetingen beschrijven het product. Terreinmetingen beschrijven de werkelijke locatie. Noteer die twee niet door elkaar. Meet op de bouwplaats onder meer de beschikbare ruimte, diagonalen, hoogteverschillen, obstakels en afstand tot bestaande constructies.

Meet geen betrouwbare maat rechtstreeks met een liniaal vanaf een telefoon- of computerscherm. De weergave kan vergroot, verkleind of vervormd zijn. Gebruik uitsluitend expliciet vermelde maatcijfers. Schalen vanaf een afdruk is alleen verantwoord wanneer het document dit toestaat en de afdruk aantoonbaar op de juiste schaal is gemaakt.

Documenten voor fundering en voorbereiding van de locatie

De fundering of onderbouw bepaalt de positie en geometrie van de volledige constructie. Controleer vóór uitvoering welke funderingsinformatie specifiek bij het gekozen product hoort. Beoordeel afmetingen, haaksheid, niveau, draagkracht, afwatering en bereikbaarheid. Voor een pergola biedt terras voorbereiden voor pergolamontage een praktisch uitgangspunt.

Maak een fundering niet uitsluitend op basis van een algemene productfoto of een maat die uit een schermweergave is afgeleid. Laat bovendien geen bevestigingspunten definitief bepalen voordat de juiste tekening is gecontroleerd. Bestaande bestrating is niet automatisch een geschikte constructieve basis.

Leg vóór aanvang vast wie verantwoordelijk is voor terreinmeting, grondwerk, fundering, afvoer en eventuele aansluitingen. Wanneer lokale bouwkundige, constructieve, elektrische of andere vaktechnische eisen relevant zijn, moeten de toepasselijke voorschriften ter plaatse worden gecontroleerd en zo nodig door een bevoegde vakpersoon worden beoordeeld.

Levering ontvangen en onderdelen controleren

Plan de ontvangstcontrole voordat de verpakking volledig wordt verwijderd. Vergelijk het aantal ontvangen pakketten met de beschikbare leveringsinformatie en controleer de buitenzijde op zichtbare schade. Fotografeer beschadigde verpakking en labels voordat materiaal wordt verplaatst of uitgepakt.

Sorteer onderdelen vervolgens volgens de onderdelenlijst of montagestappen. Houd lange profielen ondersteund, bescherm glas en panelen tegen omvallen en leg kleine bevestigingsmiddelen in afzonderlijke bakken. Verwijder labels pas wanneer het onderdeel met zekerheid is geïdentificeerd.

1. Controleer pakketten, labels en zichtbare transportschade.
2. Open verpakkingen zorgvuldig zonder oppervlakken of onderdelen te raken.
3. Vergelijk codes, aantallen en vormen met de juiste onderdelenlijst.
4. Leg afwijkingen vast met overzichtsfoto’s en detailfoto’s.
5. Houd twijfelachtige of beschadigde onderdelen apart.
6. Begin de betreffende montagestap pas nadat de situatie is opgehelderd.

Een ontbrekend onderdeel lijkt soms alleen te ontbreken doordat het in een ander pakket zit of samen met een groter profiel is verpakt. Controleer daarom eerst de volledige documentatie en verpakking. Noteer bij een melding altijd ordergegevens, onderdeelcode, hoeveelheid, pakketlabel en de montagestap waarin het onderdeel nodig is.

De montagehandleiding doelgericht gebruiken

Lees de handleiding één keer volledig voordat u begint. Een latere stap kan uitleggen waarom een verbinding in het begin nog niet definitief mag worden vastgezet. Markeer waarschuwingen, oriëntatiepunten en momenten waarop maatvoering of haaksheid opnieuw moet worden gecontroleerd.

Voorbereiden vóór de eerste verbinding

Leg gereedschap, persoonlijke beschermingsmiddelen, documenten en gesorteerde onderdelen klaar. Controleer de weersomstandigheden en voorkom montage van grote of kwetsbare delen bij ongeschikte omstandigheden. Zorg voor voldoende personen wanneer afmetingen, gewicht of kwetsbaarheid dat vereisen.

Controleer de onderbouw nogmaals op maat, niveau en diagonalen. Een kleine afwijking onderaan kan hoger in de constructie tot problemen met deuren, panelen of dakdelen leiden.

Werk in de aangegeven volgorde

Sla geen stap over omdat de functie van een onderdeel nog niet duidelijk is. Profielen kunnen sterk op elkaar lijken, maar verschillen in boorgaten, lengte, groef of oriëntatie. Gebruik onderdeelnummers en afbeeldingen samen.

Controleer na iedere hoofdfase de positie en geometrie. Doe dit voordat de volgende delen de verbindingen afdekken. Wanneer iets niet past, ga dan terug naar het laatste bevestigde referentiepunt in plaats van kracht te gebruiken of een onderdeel te wijzigen.

Beheer bevestigingsmiddelen en afstelling

Sorteer bouten, moeren, schroeven, ringen en andere kleine delen per code. Gebruik niet alleen het uiterlijk als herkenning; kleine lengte- of vormverschillen kunnen functioneel zijn. Draai verbindingen aan volgens de aanwijzingen en zet onderdelen niet voortijdig definitief vast wanneer latere afstelling nodig is.

Controleer vóór het definitief aandraaien of profielen recht staan, diagonalen overeenkomen en deuren of bewegende delen vrij kunnen functioneren. Gebruik alleen de bij de betreffende stap aangegeven bevestigingsmiddelen. Zelf boren, slijpen of vervangen kan latere montage bemoeilijken en moet niet als standaardoplossing worden gezien.

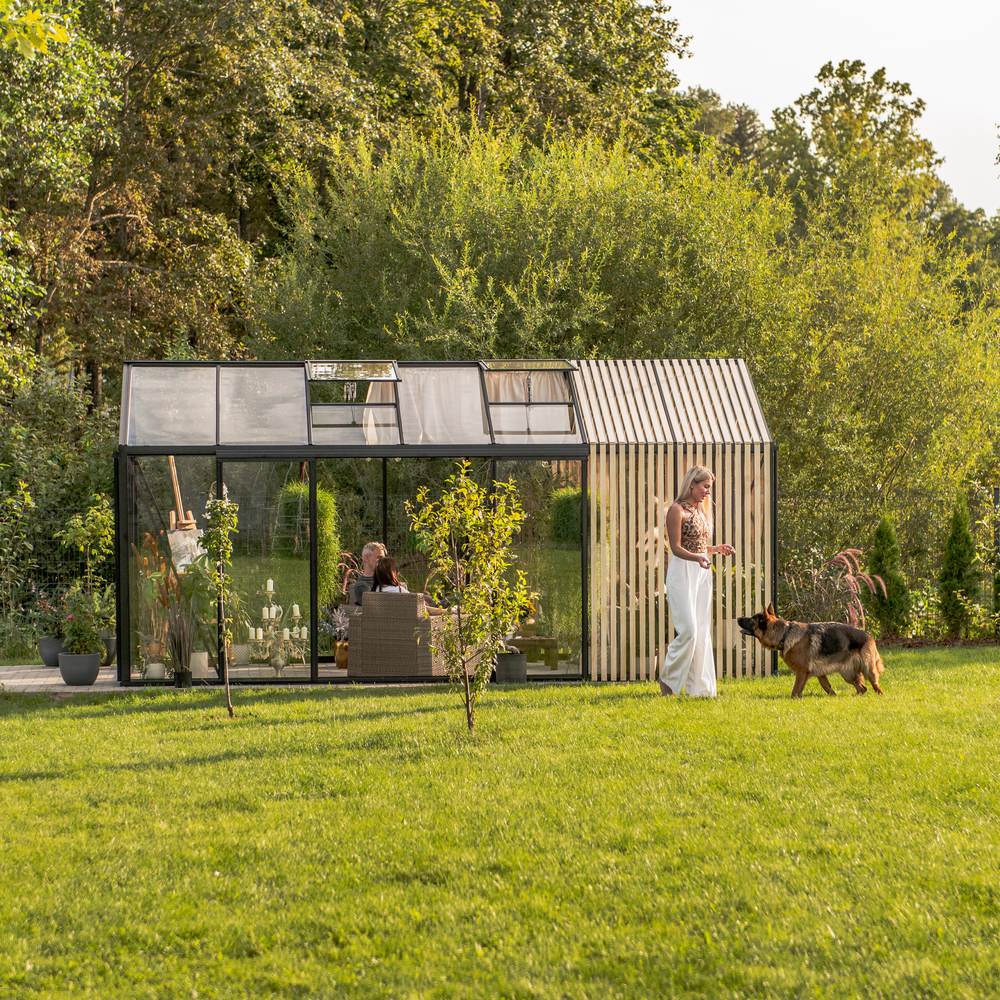

Anna Koku Skola als één doorlopende installatiereeks

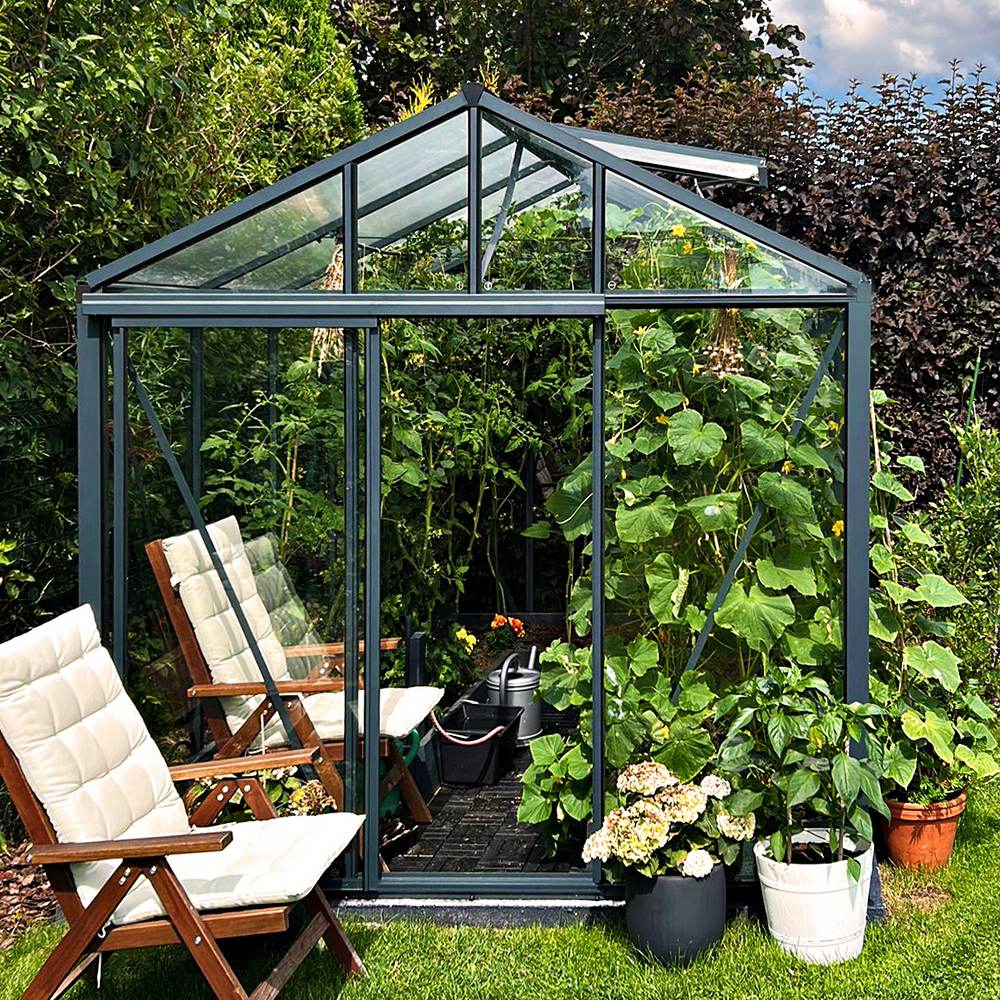

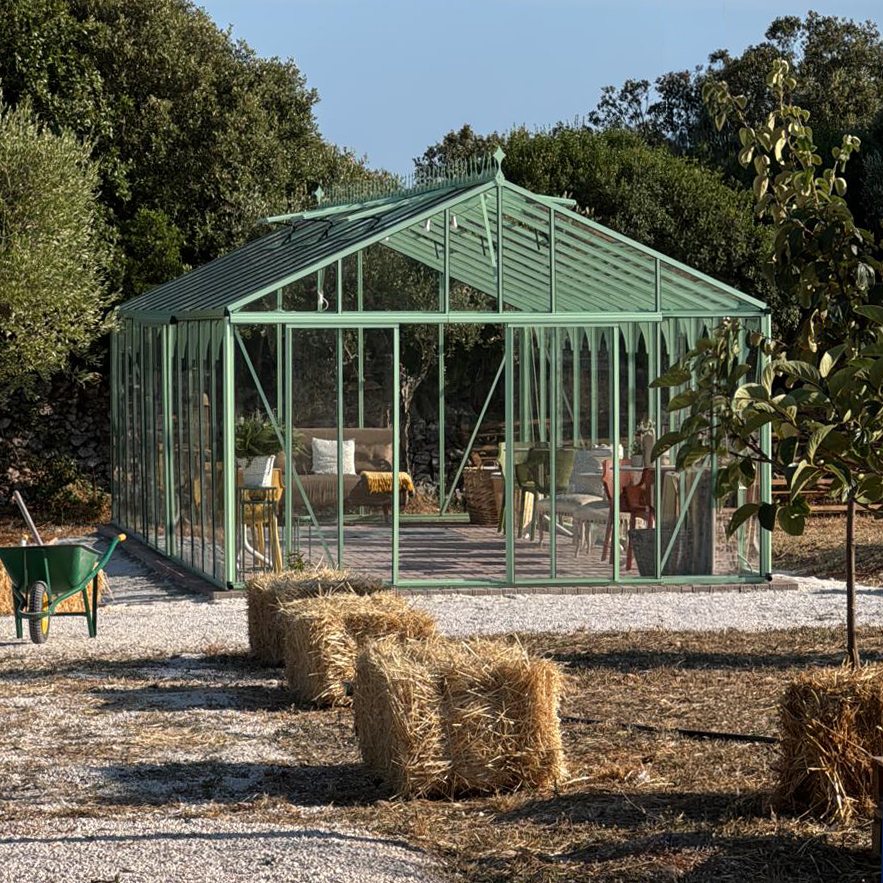

Documentatie rond Anna Koku Skola moet als één samenhangende installatiereeks worden gelezen. De beelden of fasen tonen dus geen losse projecten. Vroege werkzaamheden aan locatie, basis en hoofdconstructie vormen de voorbereiding voor latere plaatsing, afstelling en afwerking.

Deze volgorde maakt duidelijk waarom tussentijdse controles belangrijk zijn. Een verbinding die aan het begin voorlopig blijft, kan later nodig zijn om de constructie uit te lijnen. Gebruik de reeks als ondersteuning bij het begrijpen van de voortgang, maar laat de productspecifieke handleiding en tekeningen altijd leidend zijn.

Documentbeheer tijdens de montage

Wijs één actuele documentenset aan als werkexemplaar. Noteer daarop geen wijzigingen die vervolgens als officiële instructie kunnen worden aangezien. Praktische voortgangsnotities kunnen wel op een afzonderlijk werkblad worden bijgehouden.

Te beheren punt	Praktische aanpak
Versie	Controleer documentcode en revisie vóór de start.
Afdrukken	Vervang verouderde pagina’s en verwijder dubbele versies.
Afwijkingen	Noteer locatie, stap, onderdeelcode en fotoverwijzing.
Besluiten	Leg vast welke verduidelijking is ontvangen en waarop die betrekking heeft.
Oplevering	Bewaar de definitieve set bij de productgegevens.

Wanneer meerdere monteurs werken, bespreek dan vooraf de werkvolgorde en verdeel verantwoordelijkheden. Laat niet iedere persoon met een eigen, mogelijk afwijkende afdruk werken.

Documentatie bij oplevering en onderhoud

Bewaar na montage de handleiding, tekeningen, onderdeleninformatie, ordergegevens en instructies voor onderhoud en bediening. Noteer waar eventuele reservematerialen en specifieke hulpmiddelen zijn opgeborgen. De documentenset hoort bij het product en moet daarom ook voor een toekomstige eigenaar of beheerder begrijpelijk blijven.

Voer na oplevering een visuele controle uit op bevestigingen, beglazing of panelen, deuren, ramen, dakdelen, afdichtingen en afwatering, voor zover deze onderdelen aanwezig zijn. Leg de uitgangssituatie met foto’s vast. Voor een kas is de pagina onderhoud van uw aluminium kas nuttig. Algemene vragen worden behandeld bij de veelgestelde vragen over aluminium kassen en de veelgestelde vragen over aluminium pergola’s.

Aanvullende informatie voor planning en gebruik

Technische documenten beantwoorden niet iedere ontwerp- of gebruiksvraag. Voor de achtergrond van klassieke vormen kunt u lezen over Victoriaans kasdesign. Wie een groter tuinverblijf overweegt, vindt aanvullende aandachtspunten in de orangerie-kasgids.

Bij een kas kan de materiaalkeuze invloed hebben op het beoogde gebruik. Lees bijvoorbeeld over polycarbonaat, paneeldikte en isolatie. Na montage helpt de uitleg over temperatuur en luchtvochtigheid in de kas bij het dagelijkse gebruik.

Voor pergola’s kunt u de verschillen tussen systemen verder verkennen via bioklimatische pergola of muurpergola kiezen en de uitleg is een bioklimatische pergola de investering waard?. Meer praktische inspiratie staat in het overzicht met Bloomcabin-artikelen. Deze informatie ondersteunt de keuze, maar vervangt geen productspecifieke montage-instructie.

Veelgestelde vragen

Waar vind ik Bloomcabin-montagehandleidingen?

Gebruik de documentbibliotheek bovenaan deze pagina. Selecteer alleen een bestand waarvan productnaam, model, uitvoering en eventuele revisie met uw bestelling overeenkomen. Raadpleeg bij twijfel ook de documenten die rechtstreeks bij uw order zijn verstrekt.

Kan ik de handleiding van een vergelijkbaar Bloomcabin-model gebruiken?

Niet zonder uitdrukkelijke controle. Een vergelijkbaar uiterlijk betekent niet dat verbindingen, profielen, panelen of bevestigingsmiddelen gelijk zijn. Gebruik de handleiding van het exacte model en de juiste uitvoering.

Wat als mijn opties niet in de hoofdhandleiding staan?

Controleer of er aparte bijlagen of instructiebladen zijn. Bepaal vóór montage op welk moment de optie moet worden geïntegreerd. Monteer niet eerst verder als daardoor bevestigingspunten onbereikbaar kunnen worden.

Moet de fundering klaar zijn voordat ik de handleiding lees?

Nee. Lees handleiding en funderingsinformatie juist vóór ontwerp en uitvoering van de basis. Zo voorkomt u dat afmetingen, niveaus of bevestigingsposities niet op het product aansluiten.

Kan ik maten opnemen vanaf een tekening op mijn scherm?

Gebruik alleen de expliciet vermelde maatcijfers. Meet niet met een liniaal op het scherm, omdat zoomniveau, schermformaat en weergave de schaal veranderen.

Wat moet ik doen als een onderdeel niet past?

Stop en controleer onderdeelcode, oriëntatie, voorgaande stappen, maatvoering en haaksheid. Gebruik geen overmatige kracht en wijzig het onderdeel niet. Leg de situatie duidelijk vast als verdere ondersteuning nodig is.

Hoe meld ik een ontbrekend of beschadigd onderdeel?

Noteer ordergegevens, pakketlabel, onderdeelcode, benodigde hoeveelheid en montagestap. Voeg overzichts- en detailfoto’s toe. Bewaar verpakking en labels totdat de controle is afgerond.

Zijn productfoto’s ook montage-instructies?

Nee. Foto’s helpen bij herkenning en oriëntatie, maar tonen niet noodzakelijk alle bevestigingen, tussenstappen of productspecifieke details. De juiste handleiding en technische tekeningen blijven leidend.

Kunnen monteurs verschillende afdrukken gebruiken?

Alleen wanneer is vastgesteld dat ze volledig identiek en actueel zijn. Praktischer is één beheerde documentenset, zodat oude revisies of losse pagina’s niet door elkaar raken.

Welke documenten moeten na montage worden bewaard?

Bewaar de handleiding, definitieve tekeningen, onderdeleninformatie, onderhouds- en bedieningsinstructies, ordergegevens en relevante correspondentie over verduidelijkingen of goedgekeurde afwijkingen.

Vervangt de handleiding professioneel advies voor de locatie?

Nee. Een producthandleiding behandelt het product en de standaardmontage. Locatiespecifieke fundering, constructieve beoordeling, aansluitingen en plaatselijke voorschriften kunnen afzonderlijke professionele beoordeling vereisen.

Definitieve documentatiechecklist

• Productnaam, uitvoering en documentrevisie komen overeen met de bestelling.
• Alle bladen, bijlagen en optie-instructies zijn aanwezig.
• Productmaten zijn apart gehouden van eigen terreinmetingen.
• Fundering, bereikbaarheid, afwatering en lokale eisen zijn gecontroleerd.
• Onderdelen zijn vóór montage geïdentificeerd en gecontroleerd.
• Alle monteurs gebruiken dezelfde actuele documentenset.
• Afwijkingen worden vastgelegd voordat onderdelen worden aangepast.
• De werkvolgorde wordt gevolgd en tussentijdse maatcontroles worden uitgevoerd.
• Opleveringsfoto’s, onderhoudsinformatie en orderdocumenten worden bewaard.
• De definitieve documentenset blijft gedurende de gebruiksduur bij het product.
