Fotografije, mere i crteži za zahtev za ponudu

Strukturisana dokumentacija lokacije olakšava izbor odgovarajućeg staklenika, pergole ili spoljne saune. Ovaj vodič pokazuje koje su fotografije, mere, skice i podaci korisni za pouzdanu početnu procenu.

Dobar zahtev za ponudu ne počinje što većim brojem datoteka, već razumljivim informacijama. Potrebni su jasno naveden tip proizvoda, planirana namena, potpun niz fotografija, proverene mere i jednostavna skica lokacije. Dokumentujte i nagib, odvodnjavanje, stanje temelja, kao i pristup za isporuku i montažu.

Ova dokumentacija ne zamenjuje tehničku proveru lokacije ni potrebno projektovanje nadležnih stručnjaka. Ipak, pomaže da se očigledni konflikti rano prepoznaju, smanje dodatna pitanja i uporede odgovarajuće izvedbe. To važi za staklenike i zimske vrtove, pergole, kao i proizvode iz kategorije sauna.

Brza provera zahteva za ponudu

Pre slanja proverite da li vaš paket sadrži najmanje sledeće podatke:

• željeni tip proizvoda i planiranu namenu;
• adresu ili najmanje poštanski broj i mesto planirane lokacije;
• pregledne fotografije iz više smerova;
• detaljne fotografije zidova, tla, odvodnjavanja, prepreka i pristupa;
• raspoloživu dužinu i širinu, kao i relevantne visine;
• rastojanja od zgrada, zidova, drveća, staza i granica parcele;
• podatke o nagibu i planiranoj podlozi, odnosno temelju;
• označen tlocrt sa kotama i smerom severa;
• informacije o prilazu, mestu istovara i putu transporta;
• napomene o vodovima, šahtovima, krovnoj odvodnji i drugim tehničkim instalacijama;
• jasno označene želje, pretpostavke i još nerazjašnjene tačke.

Ako pojedini podaci nedostaju, nemojte ih procenjivati i unositi kao navodno tačne mere. Umesto toga označite, na primer, „tek treba proveriti“ ili „približan položaj“. Tako ostaje jasno koje su informacije pouzdane.

1. Odredite proizvod i planiranu namenu

Najpre navedite koju konstrukciju razmatrate: samostojeći staklenik, staklenik uz zid, oranžeriju, zidnu ili samostojeću pergolu, pravougaonu spoljašnju saunu ili bačvastu saunu. Ako još upoređujete modele, izričito opišite alternative. Pregled različitih kategorija pruža sveobuhvatna ponuda proizvoda.

Namena utiče na smisleno sagledavanje lokacije. Kod staklenika su, na primer, važni prostor za uzgoj, prolazi, ventilacija i pristup vodi. Ko najpre razmatra različite vrtne koncepte, dodatne smernice nalazi u tekstu o tunelskim plastenicima, vodiču za viktorijanske staklenike i uvodu u oranžeriju kao koncept staklenika.

Za pergolu navedite da li prvenstveno služi kao prostor za sedenje, zasenčenje, zaštitu od vremenskih uslova ili prelaz između kuće i vrta. Po potrebi najpre uporedite bioklimatske i klasične pergole kao i zidne i samostojeće pergole. Za saunu u zahtev unesite očekivan broj osoba, željeni oblik i predviđenu tehničku opremu. Primeri proizvoda kao što su spoljašnja sauna Elma S, spoljašnja sauna Elma L ili bačvasta sauna HC150 pomažu da jasno navedete željeni osnovni oblik.

2. Snimite potpun niz fotografija lokacije

Ne fotografišite samo slobodnu površinu. Za tehničku početnu procenu lokacija mora biti vidljiva u prostornom kontekstu. Pregledne fotografije prikazuju odnos prema kući, vrtu, stazama i granicama. Detaljne fotografije dokumentuju spojeve, promene nivoa i prepreke.

Preporučeni redosled fotografija

1. Pristup parceli: Fotografišite prilaz od javnog puta do mogućeg mesta istovara.
2. Transportni put: Prikažite kapije, prolaze, stepenice, uske krivine, zidove, nadstrešnice i osetljive površine.
3. Ukupan prikaz: Snimite predviđenu lokaciju iz sva četiri glavna pravca. Odmaknite se dovoljno daleko.
4. Površina tla: Fotografišite oblogu, zemlju, postojeće temelje, ivice, šahtove i vidljive nagibe.
5. Susedni građevinski elementi: Dokumentujte fasade, strehe, olučne cevi, prozore, vrata, sokle, stepenike i zidove.
6. Prepreke: Prikažite drveće, živice, ograde, svetiljke, vodove, spoljne uređaje i trajno postavljene vrtne elemente.
7. Fotografije sa merom: Dodajte pojedinačne fotografije na kojima se sklopivi metar ili merna traka jasno vide na relevantnoj tački.

Merilo na fotografiji pomaže orijentaciji, ali ne zamenjuje pisano navedenu meru. Perspektiva, širokougaoni objektivi i visinske razlike mogu znatno iskriviti rastojanja.

Na šta se ne treba oslanjati kao na jedini izvor

• na jednu panoramsku fotografiju;
• na fotografije iz oglasa za nekretnine ili starije fotografije vrta;
• na fotografije sa zaklonjenim tlom;
• na rukom pisane mere bez vidljivih referentnih tačaka;
• na snimke ekrana mapa bez merila;
• na oznaku u travi bez upisanih dimenzija.

Ako rastinje ili odloženi predmeti zaklanjaju važne ivice, po mogućnosti dodatno fotografišite područje sa strane. Navedite koje elemente treba ukloniti, a koji ostaju trajno.

3. Izmerite raspoloživu površinu

Merite stvarno upotrebljivu površinu, a ne samo željenu veličinu proizvoda. Zahtev treba da pokaže koliko ukupno prostora postoji i koja rastojanja ostaju do nepokretnih objekata. Korisna su dva nivoa merenja: ukupne mere zone i pojedinačne mere do prepreka.

Merenje	Zašto je potrebno	Odgovarajući podatak
Ukupna dužina i širina	Određuje raspoloživu zonu planiranja	Navedite jasne krajnje tačke i jedinicu
Dijagonale	Pokazuju da li je pravougaona površina pod pravim uglom	Izmerite obe dijagonale
Rastojanja do prepreka	Proveravaju pristup, korišćenje i moguće konflikte	Merite od jasno označene ivice
Visinske razlike	Dokumentuju nagib i stepenike	Numerišite merne tačke na skici
Otvori i prolazi	Važni za isporuku i kasnije korišćenje	Slobodna širina i, po potrebi, slobodna visina

Dosledno koristite milimetre ili centimetre i upišite jedinicu uz svaku meru. Ne mešajte jedinice na istom crtežu. Navedite i da li ste merili između gotovih površina, sirovih ivica ili samo približno označenih tačaka.

Pravougaona zona nije automatski pod pravim uglom. Zato izmerite obe dijagonale. Različite dijagonale ukazuju na odstupanje, bez određivanja njegovog uzroka. Za početni izbor proizvoda može poslužiti i vodič za veličine pergola . Dimenzije proizvoda ipak ne smeju se izjednačiti s potrebnim prostorom za gradnju i kretanje.

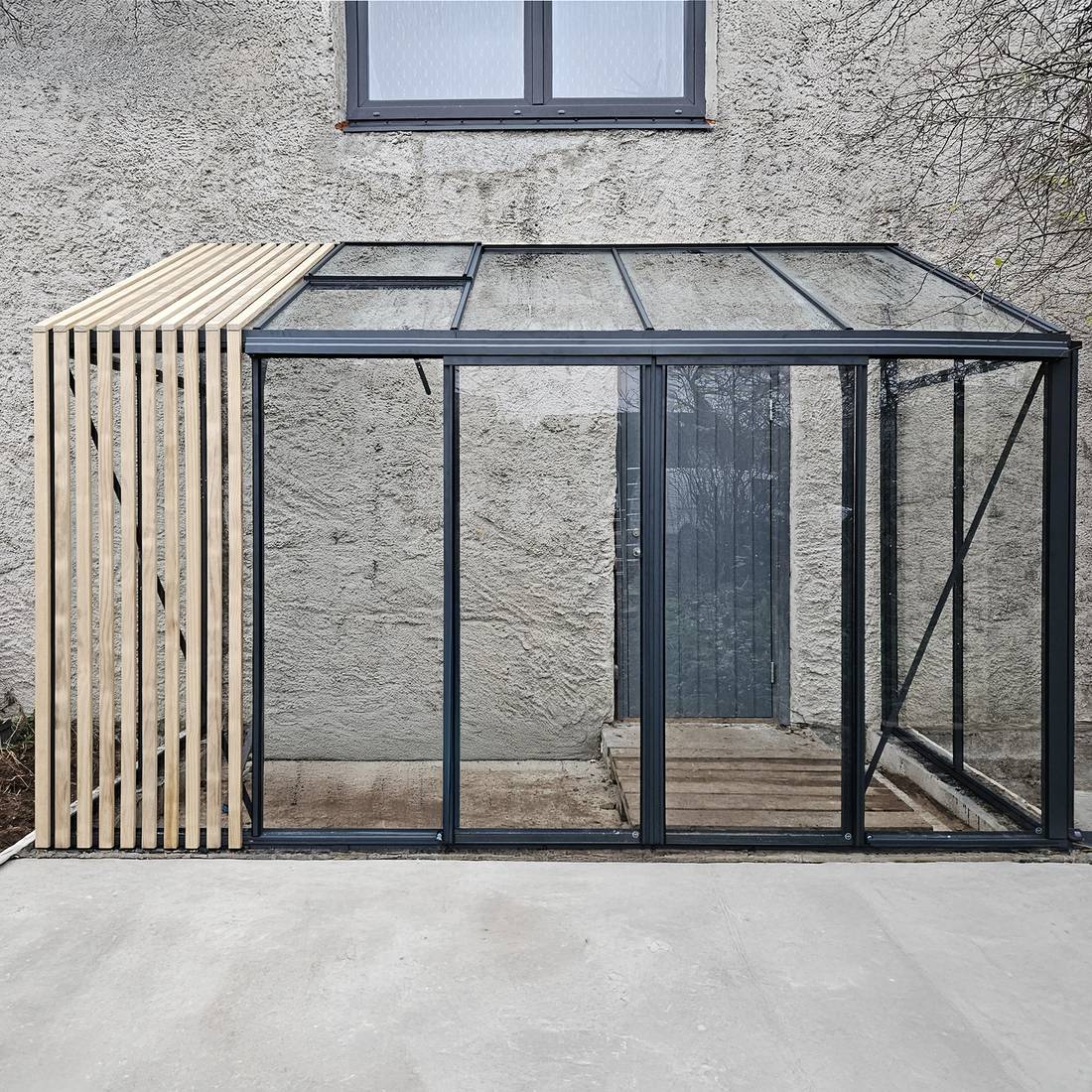

4. Dodatne mere za projekte uz zid

Kod staklenika uz zid ili zidne pergole fasada je deo planiranja. Opšti podatak poput „zid kuće je dug oko šest metara“ nije dovoljan. Napravite frontalni prikaz fasade i unesite sledeće mere:

• upotrebljivu širinu zida između fiksnih ograničenja;
• visinu od planiranog gotovog nivoa tla do strehe ili prepusta krova;
• položaj, širinu i visinu prozora i vrata;
• rastojanje svakog otvora do jasno utvrđenog referentnog ugla;
• izbočenja prozorskih klupica, sokli, venaca i olučnih cevi;
• položaj spoljnih svetiljki, ventilacionih otvora, slavina i tehničkih uređaja;
• sastav zida, ako je poznat, uključujući spoljašnju izolaciju ili oblogu;
• krovnu odvodnju i smer oticanja vode.

Fotografišite ceo zid što frontalnije, a dodatno i sa obe strane. Pričvršćenje se ne sme odrediti samo na osnovu fotografija. Nosivost, podloga i odgovarajući pričvrsni materijal moraju se proceniti za konkretan projekat. Kod nejasnog sastava zida potrebna je provera kvalifikovanog stručnog lica.

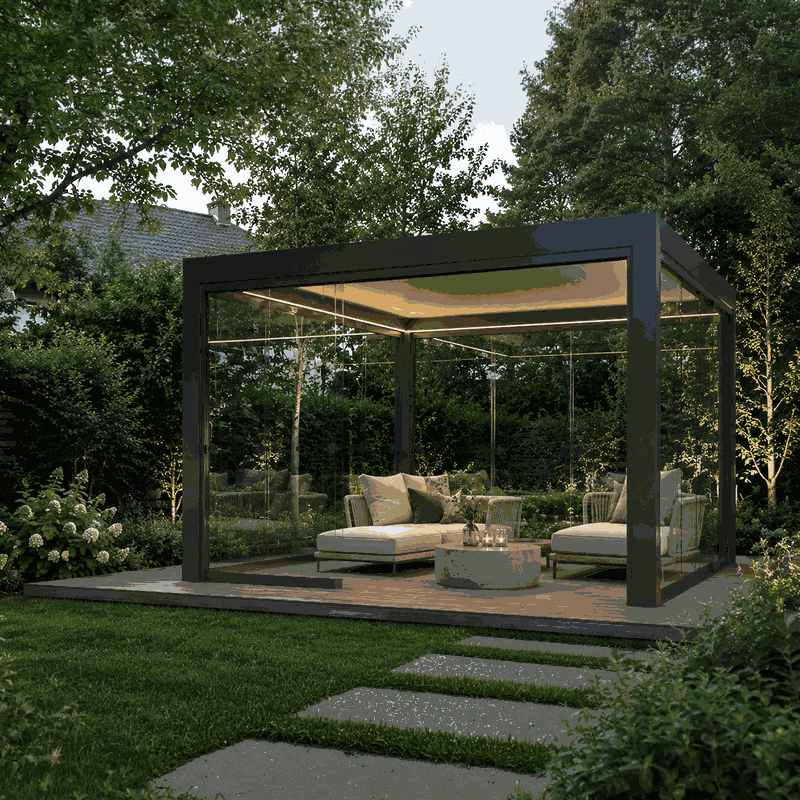

5. Dokumentujte nagib, odvodnjavanje i planiranu površinu postavljanja

Terasa koja vizuelno deluje ravno može imati planirani nagib za odvodnjavanje. Travnjaci često imaju lokalna udubljenja, nasipanja ili meke rubne zone. Zato ne zapisujte samo „ravno“ ili „nagnuto“, već merite visinske razlike između određenih tačaka.

Praktičan prikaz čine četiri ugaone tačke i središnja tačka. Jednu tačku odredite kao referentnu visinu i unesite relativne razlike u skicu. Ako nemate odgovarajući alat za merenje, označite nagib kao neproveren. Ne izmišljajte preciznost.

Prikažite i kuda mogu oticati površinske i krovne vode. Važni su podni odvodi, oluci, olučne cevi, svetlosni šahtovi, ulazi u podrum i niže susedne površine. Nova konstrukcija ne sme nenamerno zadržavati niti problematično preusmeravati vodu. Zahtevi i dozvoljena rešenja proveravaju se prema lokaciji.

Navedite da li već postoji betonska ploča, popločanje, trakasti temelj ili samo prirodno tlo. Za pergole vodič za temelje pergole pruža početni pregled. Ne zamenjuje planiranje prilagođeno tlu i konkretnom projektu.

6. Napravite jednostavan crtež lokacije

Za zahtev za ponudu obično nije potrebna profesionalna CAD datoteka. Uredna ručna skica može biti dovoljna ako je potpuno označena, čitljiva i bez protivrečnosti. Koristite karirani papir ili jednostavan program za crtanje. Skica treba da prikazuje tlocrt; kod zidnih projekata dodajte prikaz fasade.

Ovi elementi pripadaju tlocrtu

• obris raspoložive zone;
• željeni položaj i orijentacija proizvoda;
• kuća, garaža, zidovi, staze i ivice terasa;
• granice parcele, ukoliko je njihov položaj pouzdano poznat;
• drveće, veće žbunje i druge prepreke;
• vrata i željeni smerovi otvaranja;
• mesto istovara i transportni put;
• šahtovi, vodovi, odvodi i tehničke priključne tačke;
• kote, dijagonale i numerisane visinske tačke;
• strelica severa i smerovi snimanja fotografija.

Numerišite fotografije i unesite brojeve sa smerom pogleda u plan. Tako se, na primer, „fotografija 07, pogled ka jugu prema zidu kuće“ može jasno povezati. Ako proveravate dva moguća položaja, nacrtajte dve odvojene varijante umesto više preklopljenih obrisa.

Satelitski snimci mogu dopuniti prikaz okoline, ali nisu merodavni. Iz njih se ne mogu pouzdano utvrditi granice parcele, aktuelna vegetacija ni visinski odnosi.

7. Objasnite pristup za isporuku i montažu

Lokacija može biti prostrana, dok put do nje ima znatna ograničenja. Zato dokumentujte celu trasu od mogućeg dostavnog vozila do površine postavljanja. Navedite najužu slobodnu širinu, postojeća visinska ograničenja, stepenice i oštre promene pravca.

• Može li odgovarajuće vozilo stati u blizini?
• Postoje li ograničenja prilaza, kapije ili uski delovi puta?
• Koliko je mesto istovara udaljeno od lokacije?
• Vodi li put preko trave, šljunka, stepenica ili osetljivih obloga?
• Da li delovi moraju prolaziti kroz zgradu?
• Postoje li povremene prepreke, poput parkiranih vozila ili zaključanih prilaza?

Razdvojite potvrđene okolnosti od pretpostavki. Informacije o opštem postupku nalaze se pod kupovina i isporuka. Za pitanja specifična za objekat kontakt treba uspostaviti na vreme.

8. Rano proverite lokalne uslove projekta

Da li treba uzeti u obzir dozvole, prijave, rastojanja ili druge zahteve zavisi, između ostalog, od lokacije, lokalnih pravila, planskih dokumenata i konkretnog projekta. Ne oslanjajte se na to da sličan susedni projekat automatski ima iste uslove. Početnu tematsku orijentaciju nudi tekst Da li je potrebna građevinska dozvola za staklenik ili pergolu?. Zahtevi koji važe za vašu parcelu moraju se proveriti kod nadležnih organa i opštine.

Dokumentujte poznate granice parcele, evidentirana ograničenja, koridore instalacija ili zaštićene zone ako mogu biti važni za projekat. Bloomcabin ne može potvrditi granicu parcele na osnovu fotografija vrta. U slučaju nedoumice potrebna je odgovarajuća dokumentacija o postojećem stanju ili stručno merenje.

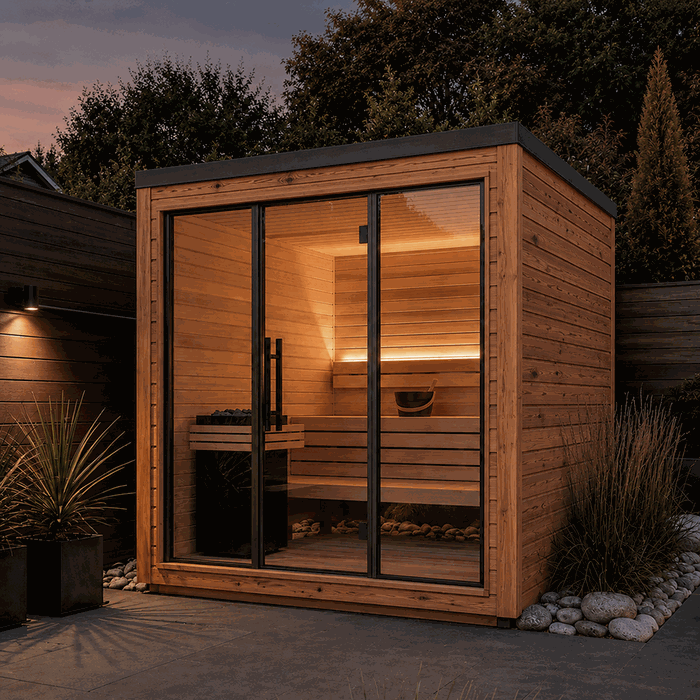

Kod spoljne saune dodatno treba uzeti u obzir planirano napajanje, trasu vodova, ventilaciju, odvodnjavanje i bezbedan pristup. Električne priključke i druge stručne radove treba planirati i izvesti prema zahtevima koji važe na lokaciji. U zahtevu napišite da li priključci već postoje, samo su predviđeni ili su još potpuno nerazjašnjeni.

Izbor materijala i namene takođe može uticati na planiranje. Informacije o polikarbonatu za staklenik, o bioklimatskim pergolama i varijantama krova ili o automatskim otvaračima prozora mogu pomoći da se otvorena pitanja opreme urede pre zahteva.

9. Navedite želje, ali ne kao mere

Želje su važne, ali moraju ostati odvojene od izmerenih činjenica. Napišite, na primer, „poželjna širina oko četiri metra, izmerena raspoloživa širina 4,65 metara“, umesto samo „širina četiri metra“. I boju, položaj vrata, vrstu zastakljenja, izvedbu krova ili dodatnu opremu treba navesti kao preferenciju.

Ako se vaši prioriteti međusobno takmiče, poređajte ih. Navedite, na primer, najpre najveću korisnu površinu, zatim što slobodniji pogled, a potom željeni položaj vrata. Tako se alternativa može objektivno proceniti bez pogrešnog tretiranja želje kao nepromenljivog uslova lokacije.

10. Pregledno organizujte datoteke

Datoteke imenujte sistematski, na primer „01_Prilaz“, „02_Transportni_put“, „03_Lokacija_Sever“ i „Plan_Tlocrt_V2“. Ne spajajte sve slike u teško čitljive snimke ekrana. Originalne fotografije zadržavaju više detalja i mogu se bolje uvećati.

Kratka prateća lista treba da navede koje su datoteke priložene, kada je mereno i koje tačke su još otvorene. Kod izmenjene skice stara verzija ne treba da nosi isti naziv datoteke. Koristite datum ili broj verzije i jasno označite koja je verzija aktuelna.

11. Koristite dokumentaciju proizvoda u pravom trenutku

Crteži proizvoda i uputstva za montažu korisni su kada se izbor konstrukcije suzi. Iz njih koristite potvrđene spoljne dimenzije i principe spajanja, ali ne prenosite vrednosti sa modela sličnog izgleda. Uvek proverite da li dokument, model i verzija pripadaju zajedno.

Pripremne informacije nalaze se u odeljku Korisne informacije. Savete za kasnije korišćenje, kao što je održavanje aluminijumskog staklenika, treba razdvojiti od mera lokacije. Ni informacije o garanciji ne menjaju obavezu da pravilno dokumentujete planiranu lokaciju.

12. Proverite paket dokumentacije pre slanja

Obavite završnu proveru logičnosti i usklađenosti. Da li se mere u skici i pratećem tekstu podudaraju? Jesu li jedinice navedene? Mogu li se fotografije jasno povezati? Jesu li širina i visina prolaza evidentirane odvojeno? Da li se vidi koja površina je postojeća, a koja samo planirana?

Zahtev za ponudu naročito je lako proveriti kada treća osoba na osnovu dokumentacije može opisati lokaciju, a da je nije videla.

Otvoreno označite nerazjašnjene tačke. Jasno navedena praznina korisnija je od procene na kojoj se zasnivaju naredne odluke. Ako se mera kasnije promeni, pošaljite potpunu ispravljenu verziju i istaknite izmenu.

Često postavljana pitanja

Da li su mi potrebni profesionalni crteži za zahtev za ponudu?

Za prvi zahtev obično je dovoljna uredna ručna skica sa merama. Kod složenih spojeva, nejasnih granica, zahtevnih temelja ili značajnih visinskih razlika mogu biti potrebni profesionalno merenje i projektovanje. Potreba zavisi od konkretne lokacije.

Mogu li poslati samo dimenzije željenog staklenika?

Ne. Dimenzije proizvoda ne pokazuju ima li dovoljno mesta za postavljanje, vrata, održavanje, odvodnjavanje i pristup. Pošaljite i mere raspoložive površine i rastojanja do susednih objekata.

Koliko fotografija lokacije treba da pošaljem?

Ne postoji fiksan broj. Presudna je potpuna pokrivenost: prilaz, transportni put, četiri pogleda na lokaciju, tlo, susedni elementi i relevantni detalji. Za jednostavnu slobodnu lokaciju može biti dovoljno manje slika nego za tesnu montažu uz zid.

Mogu li fotografije zameniti merenja?

Ne. Fotografije daju prostorni kontekst, ali perspektiva i objektiv mogu iskriviti odnose veličina. Za mere su potrebne jasno definisane početne i krajnje tačke, kao i jedinica.

Da li treba priložiti satelitske snimke?

Mogu biti korisni kao dopunski pregled. Ne koristite ih kao dokaz tačnih dimenzija, granica ili visina. Aktuelne fotografije, sopstveno merenje i pouzdana postojeća dokumentacija imaju drugačiju funkciju za te podatke.

Šta učiniti ako lokacija nije ravna?

Izmerite i označite visinske razlike na više tačaka. Prikažite smer nagiba, stepenike i odvodnjavanje. Potrebno rešenje za podlogu ili temelj mora se odrediti prema proizvodu, tlu i lokalnim uslovima.

Šta treba poslati za staklenik oslonjen na zid ili zidni staklenik?

Potrebni su spramna ukupna fotografija zida, bočne fotografije, prikaz fasade sa merama, mere tla i podaci o prozorima, vratima, prepustima krova, soklama, olučnim cevima i poznatom sastavu zida. Pogodnost pričvršćenja na zid mora se proveriti zasebno.

Treba li ucrtati instalacione vodove?

Da, ako je njihov položaj poznat i važan za gradnju, pričvršćivanje ili korišćenje. Označite vodu, struju, odvodnjavanje, šahtove i podzemne trase vodova. Pretpostavljeni položaj mora se izričito označiti kao nepotvrđen.

Može li Bloomcabin potvrditi granicu moje parcele na osnovu fotografija?

Ne. Ograde, živice i ivice obloga ne poklapaju se nužno sa pravno ili geodetski merodavnom granicom. Koristite odgovarajuću dokumentaciju i nejasnoće razjasnite stručno.

Da li ponuda potvrđuje da je moja lokacija spremna za montažu?

Ne automatski. Ponuda se zasniva na dostavljenim informacijama i ne zamenjuje potrebnu proveru lokacije, planiranje temelja, dozvolu ili stručno projektovanje. Koje su pripremne radnje potrebne mora se utvrditi za konkretan projekat.

Da li pitanja o održavanju treba poslati uz zahtev za ponudu?

Možete navesti relevantne zahteve korišćenja, na primer potreban pristup za čišćenje. Opšta pitanja o održavanju ipak treba navesti odvojeno od mera i podataka o lokaciji. Tako tehnička dokumentacija ostaje jasna.

Šta ako se moje mere promene?

Obavestite Bloomcabin pre narednih odluka i pošaljite ažuriran, potpuno označen crtež. Izmenjene vrednosti navedite izričito. Ne radite paralelno s više nejasno označenih verzija, jer se stare mere mogu slučajno ponovo koristiti.

Za dodatna pitanja o prikupljanju dokumentacije možete koristiti centralnu stranicu za kontakt . Ako zahtev uključuje isporuku u Srbiju, pogledajte i informacije o kupovini staklenika sa isporukom u Srbiju.
