Comment lire les dimensions et les plans techniques d’une serre

Un plan technique permet de vérifier l’emprise réelle, les hauteurs, les portes, la fondation et l’espace utilisable d’une serre. Ce guide explique comment lire chaque cote et transposer correctement le dessin sur le terrain.

Les dimensions commerciales d’une serre donnent une première idée de son volume, mais elles ne suffisent pas toujours à préparer le terrain, une fondation ou un aménagement intérieur. Pour implanter correctement la structure, il faut savoir distinguer les dimensions nominales, les cotes extérieures, l’espace intérieur libre et les mesures propres à l’embase.

Cette lecture doit être réalisée avant les travaux. Elle permet de repérer une porte mal orientée, une fondation trop courte, un débord non pris en compte ou un passage devenu impraticable. Elle aide aussi à comparer plus justement différents modèles de serres, qu’il s’agisse d’une structure classique, d’une serre adossée ou d’une orangerie.

Commencer par identifier la nature du dessin

Un dossier peut comprendre plusieurs vues ayant chacune une fonction différente. Ne cherchez pas toutes les informations sur une seule page. La vue en plan représente la serre depuis le dessus et sert principalement à lire sa longueur, sa largeur, l’emplacement des portes et parfois les diagonales. Une élévation montre une façade ou un côté. Elle indique notamment la hauteur à l’égout, la hauteur au faîtage et la forme de la toiture.

Une coupe représente la structure comme si elle avait été tranchée verticalement. Elle révèle des informations qui peuvent rester invisibles sur les façades : niveau du sol, profil de base, pente du toit, seuil ou liaison avec une fondation. Un détail agrandi explique un assemblage précis. Le plan de fondation, lorsqu’il est fourni, concerne l’interface entre la structure et son support et ne doit pas être confondu avec la vue générale du produit.

Vérifiez également le modèle, la variante, la date ou la révision du document. Une illustration générique peut présenter une famille de produits sans correspondre exactement à la configuration commandée. Les pages consacrées aux serres et maisons de jardin et aux serres en aluminium aident à comprendre les principales familles, mais le document associé à la référence retenue reste indispensable pour préparer l’implantation.

Comprendre les dimensions fondamentales d’une serre

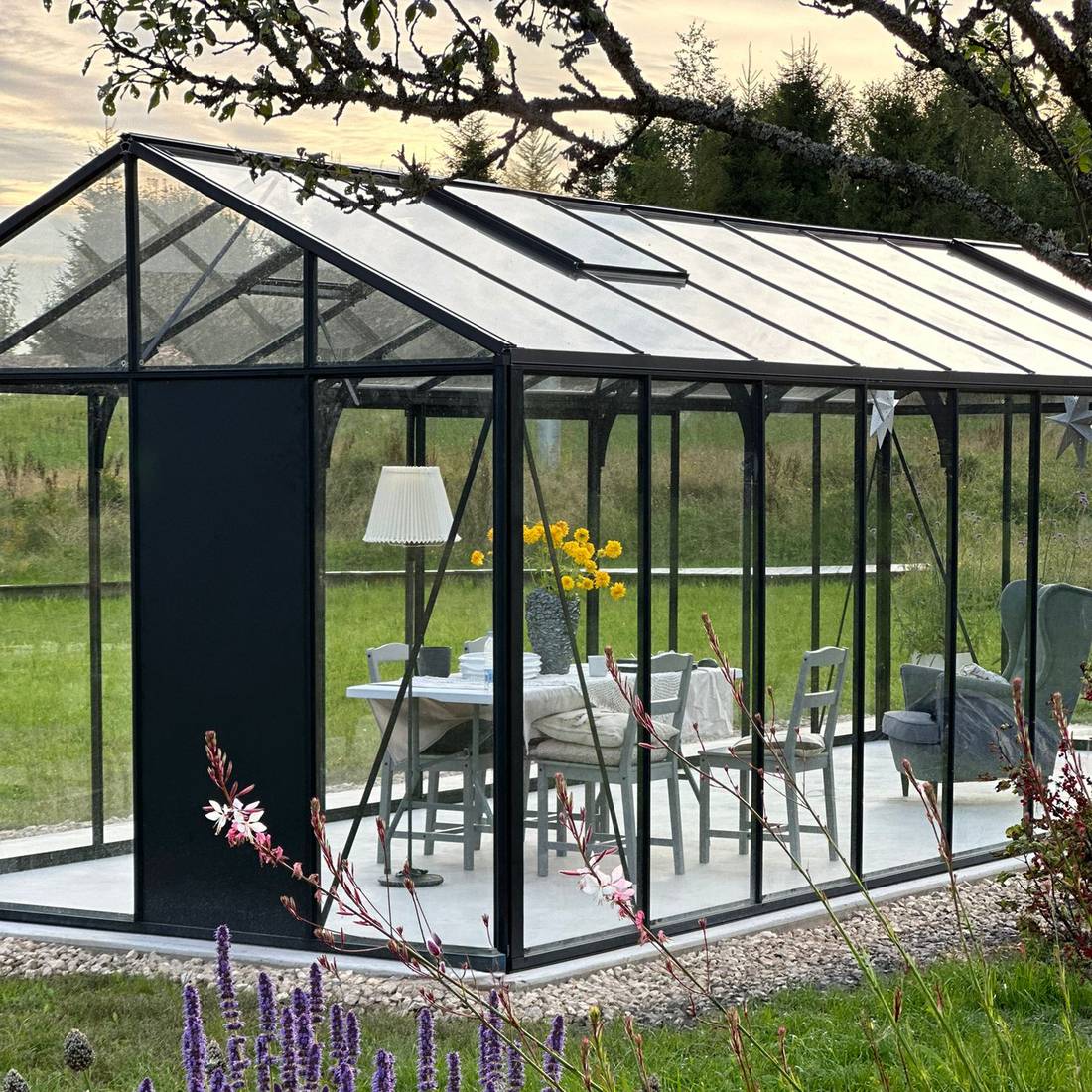

Largeur et longueur hors tout

La largeur est généralement mesurée perpendiculairement au faîtage, tandis que la longueur suit l’axe du faîtage. Sur une serre rectangulaire simple, cette convention paraît évidente. Sur un plan en T, une extension latérale ou une orangerie, il faut cependant décomposer le bâtiment en plusieurs rectangles et vérifier les cotes de chaque aile.

L’expression hors tout désigne habituellement la distance entre les points extérieurs les plus éloignés de l’élément coté. Elle peut donc inclure certains profils, ornements ou débords. Une cote de base peut être différente de la largeur maximale de la toiture. Recherchez les flèches et leurs lignes d’attache : elles montrent précisément les points entre lesquels la mesure s’applique.

Les proportions d’une serre en verre classique, d’une serre en verre Plus 385 ou d’une Bloomcabin Orangerie ne se lisent pas nécessairement de la même manière. Il faut toujours revenir au dessin du modèle et de la longueur choisis.

Hauteur à l’égout, au faîtage et hauteur totale

La hauteur à l’égout correspond à la zone où le mur latéral rejoint le toit. La hauteur au faîtage désigne le point supérieur de la toiture. La hauteur totale peut encore inclure un élément dépassant du faîtage, selon la conception représentée. Ne supposez pas que ces trois termes sont interchangeables.

Identifiez aussi le niveau de départ de la cote. Une hauteur peut être mesurée depuis le dessus de la fondation, le bas du profil d’embase ou un niveau de sol fini. Cette distinction est importante si la fondation dépasse du terrain. Pour vérifier la hauteur finale visible dans le jardin, additionnez uniquement les éléments que le dessin traite séparément.

Dimensions des portes

Une cote de porte peut correspondre au vantail, à l’ouverture brute du cadre ou au passage libre réellement disponible. Pour le déplacement de bacs, d’étagères ou d’une brouette, le passage libre est la mesure la plus utile. Contrôlez également la hauteur du seuil, le sens de déplacement des vantaux et l’espace nécessaire devant la porte.

Sur la vue en plan, une porte battante est souvent représentée par un arc. Une porte coulissante peut être indiquée par des panneaux décalés ou des flèches. Si le symbole reste ambigu, consultez la notice d’assemblage correspondante plutôt que de déduire son fonctionnement à partir d’une image commerciale.

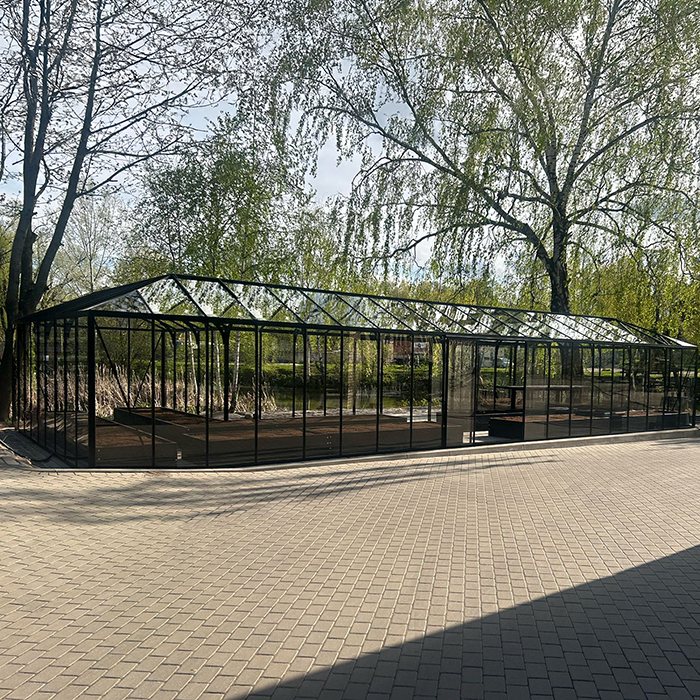

Entraxes des travées et divisions des panneaux

Les façades sont fréquemment divisées en travées répétitives. Une cote d’entraxe relie les axes de deux éléments, et non leurs bords. Elle ne représente donc pas forcément la largeur libre entre les montants. De même, une division visible du vitrage n’est pas nécessairement une cote de fondation.

Les travées permettent de localiser les montants, ouvrants, portes et raccordements de toiture. Elles sont particulièrement utiles pour planifier des tablettes ou des chemins intérieurs. Les informations générales sur le verre et le polycarbonate diffèrent ; le guide sur le polycarbonate pour serre permet de mieux comprendre ce second type de remplissage sans remplacer le plan du modèle.

Apprendre le langage des lignes de cote

Une cote comprend généralement une valeur, une ligne de dimension et deux lignes d’attache. Les flèches ou extrémités de la ligne indiquent exactement où commence et où finit la mesure. Plusieurs cotes peuvent être organisées en chaîne : dimensions de travées près du bâtiment, sous-total plus loin, puis dimension totale à l’extérieur.

Les traits interrompus représentent souvent des éléments cachés ou situés au-dessus du plan de coupe. Un axe peut être marqué par un type de ligne distinct. Des repères alphabétiques ou numériques renvoient parfois à une autre vue. Consultez la légende du document avant d’interpréter un symbole selon vos habitudes.

Ne jamais mesurer l’écran ou la page imprimée

Un plan affiché à l’écran peut être agrandi ou réduit. Une impression peut aussi être ajustée automatiquement au format du papier. Même lorsqu’une échelle est indiquée, la copie disponible peut ne plus être fidèle. Utilisez exclusivement les valeurs écrites. L’indication non à l’échelle signifie expressément que les proportions graphiques ne permettent aucune mesure fiable.

Contrôler les unités à chaque document

Vérifiez si les valeurs sont exprimées en millimètres, centimètres ou mètres. Une même documentation peut utiliser des unités différentes entre une vue d’ensemble et un détail. Pour éviter les erreurs, convertissez toutes les cotes dans une seule unité sur votre plan de chantier et inscrivez cette unité en tête de page. Ne transformez pas trop tôt une valeur exacte en estimation arrondie.

Taille nominale, emprise réelle et espace intérieur utile

La taille nominale est un nom de catégorie pratique. Elle peut être arrondie et ne constitue pas automatiquement une dimension de construction. L’emprise réelle correspond à la zone occupée au niveau considéré, généralement la base ou les points d’ancrage. La largeur extérieure maximale peut, quant à elle, inclure des éléments dépassant cette base.

L’espace intérieur utile est encore différent. Les profils, renforts, contreventements, seuils et équipements réduisent localement la surface libre. Pour aménager la serre, recherchez des cotes intérieures claires ou déduisez-les uniquement lorsque les épaisseurs nécessaires sont explicitement indiquées. Les avis sur les serres peuvent donner des idées d’usage, mais ils ne constituent pas une source de cotes techniques.

Type de dimension	Utilisation principale	Précaution
Taille nominale	Comparer rapidement des catégories	Ne pas construire la fondation avec cette seule valeur
Dimension hors tout	Vérifier l’encombrement maximal	Identifier les débords inclus
Emprise de base	Préparer le support et l’implantation	Vérifier le niveau auquel la cote est prise
Dimension intérieure libre	Organiser passages et mobilier	Tenir compte des obstacles locaux

Lire un plan complexe zone par zone

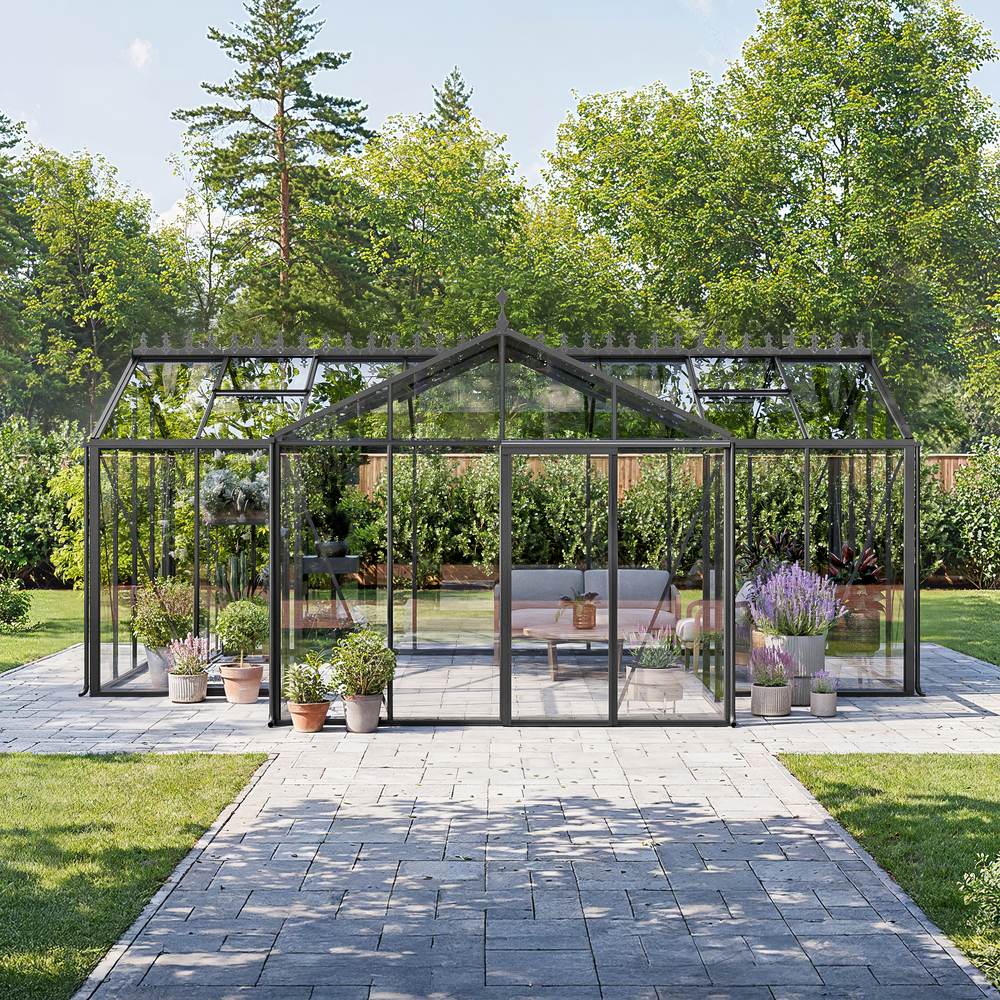

Pour une serre en T ou une construction comportant plusieurs volumes, commencez par repérer le corps principal, puis chaque aile, porche ou raccord. Notez séparément la longueur, la largeur et le décalage de chaque zone. Vérifiez ensuite les dimensions totales et les points d’intersection.

Évitez d’additionner des valeurs avant de savoir si elles sont cumulatives. Une cote totale peut déjà inclure les sous-parties. Sur un plan asymétrique, contrôlez la position du faîtage et des portes par rapport à un repère fixe. Le dossier sur la définition et la conception d’une serre orangerie présente le vocabulaire utile pour ces volumes plus élaborés.

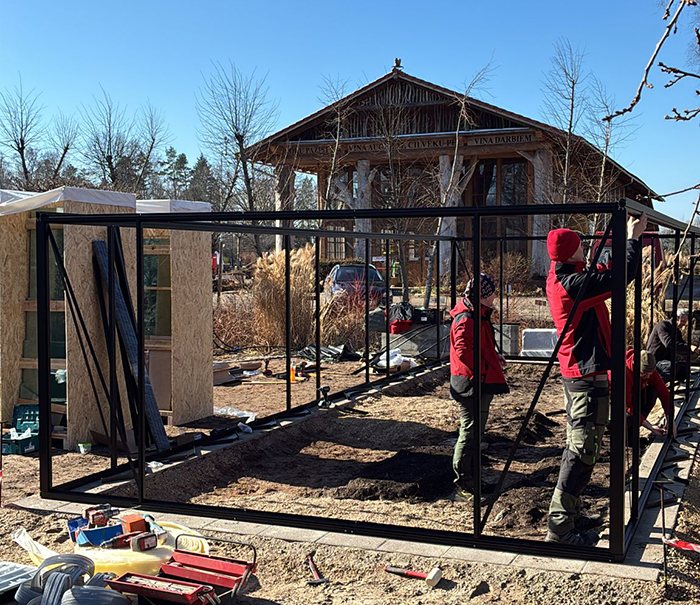

Transposer le dessin sur le terrain

Choisissez un repère stable : bord de terrasse, mur existant ou point matérialisé hors de la zone de terrassement. Reportez une première ligne de référence, puis construisez les axes perpendiculaires. Matérialisez l’emprise avec des piquets et des cordeaux sans déplacer le repère d’origine.

1. Confirmer le modèle, la variante et la version du plan.
2. Reporter les dimensions de l’embase, pas seulement la taille nominale.
3. Marquer la position des portes et leur zone de fonctionnement.
4. Contrôler les diagonales et les distances par rapport aux limites fixes.
5. Vérifier les niveaux en plusieurs points.
6. Conserver les repères jusqu’à la fin de la préparation du support.

Avant de figer l’emplacement, examinez l’accès, l’écoulement de l’eau, l’exposition, les arbres proches et l’entretien futur. Pour approfondir la préparation et l’utilisation, consultez le guide d’achat et d’usage d’une serre en France. Les éventuelles règles d’urbanisme varient selon la commune, la zone et le projet ; les exigences applicables doivent être vérifiées localement. Une première orientation est proposée dans le guide sur les autorisations d’urbanisme pour une serre ou une pergola.

Contrôler davantage que les quatre angles

Quatre angles correctement placés ne garantissent pas une base plane. Mesurez les diagonales, mais aussi les côtés, les axes intermédiaires et les niveaux. Une fondation peut avoir des diagonales égales tout en étant trop grande ou trop petite. Sur une forme complexe, contrôlez séparément chaque rectangle avant de vérifier l’ensemble.

Réaliser un gabarit grandeur nature lorsque l’espace est limité

Des cordeaux, du ruban de marquage ou des tasseaux provisoires permettent de représenter l’emprise réelle. Ajoutez la porte ouverte, le passage périphérique, les débords indiqués et le trajet nécessaire pour transporter les panneaux. Un gabarit vertical simple peut aussi matérialiser l’égout et le faîtage près d’une fenêtre, d’un mur ou d’une branche.

Plans de serres adossées ou fixées contre un mur

Une serre adossée dépend à la fois de sa propre géométrie et du support existant. Le plan doit préciser la largeur de projection depuis le mur, la longueur contre la façade, les hauteurs de raccordement et la position des fixations. Vérifiez si les cotes partent de la surface finie du mur ou d’un axe structurel.

Mesurez l’aplomb et la planéité du mur à plusieurs hauteurs. Repérez appuis de fenêtre, descentes d’eau, débords de toit, ventilations et réseaux. La nature du support et les fixations adaptées doivent être validées pour le projet. Les principes de lecture sont comparables à ceux exposés pour une pergola adossée ou autoportante, sans transposer automatiquement ses détails constructifs à une serre.

Planifier l’intérieur à partir des dimensions libres

Une fois l’enveloppe comprise, dessinez les allées, tables, bacs et zones de culture à l’échelle sur un plan séparé. Utilisez les dimensions libres entre profils plutôt que la largeur extérieure. Testez le déplacement depuis la porte jusqu’au fond et prévoyez l’accès aux ouvrants, vitrages et éléments nécessitant un entretien.

L’usage influence la répartition. Une serre destinée aux semis ne s’organise pas comme un espace accueillant de grandes plantes ou une zone de repos. Les guides sur la culture de la laitue sous serre et la température et l’humidité selon les cultures peuvent aider à définir les besoins fonctionnels. Ils ne modifient toutefois pas les cotes structurelles.

Utiliser les notices dans le bon ordre

La bibliothèque de notices placée en tête de cette page permet de rechercher le manuel correspondant. Commencez par identifier précisément le modèle et sa variante. Consultez ensuite la vue d’ensemble, l’inventaire des composants, les informations relatives à la base, puis la séquence de montage. Les détails d’étapes servent à confirmer les orientations et les points de liaison.

Travaillez avec la version actuelle fournie pour votre configuration. Si un accessoire possède une notice distincte, vérifiez à quel moment il doit être intégré. Ne remplacez pas une cote explicite par une mesure relevée sur une photographie. Pour les questions générales, consultez aussi les questions fréquemment posées sur les serres en aluminium.

Contrôles à la réception et avant l’installation

À réception, rapprochez les références des colis, la commande et la documentation, sans déballer ou déplacer les éléments d’une manière susceptible de les endommager. Vérifiez que le plan utilisé correspond bien au produit reçu avant de lancer des travaux irréversibles.

• Confirmer le nom du modèle, sa longueur et sa configuration.
• Identifier les portes, extensions et accessoires prévus.
• Comparer l’embase préparée aux cotes techniques applicables.
• Contrôler largeur, longueur, diagonales, équerrage et niveau.
• Vérifier les accès de manutention autour de l’emplacement.
• Lire les conditions d’achat et de livraison et les consignes pertinentes avant de poursuivre.

Si une référence paraît incohérente ou si un élément semble manquer, conservez les informations d’identification et contactez Bloomcabin par la page Contacts. La page Comment faire un achat ? rappelle par ailleurs le parcours de commande.

Erreurs courantes dans la lecture d’un plan

• Construire à partir du nom commercial arrondi plutôt que de la cote technique.
• Confondre largeur extérieure, largeur de l’embase et passage intérieur.
• Mesurer une image affichée sur un écran.
• Oublier qu’une cote peut partir du dessus de la fondation.
• Lire une valeur d’entraxe comme une ouverture libre.
• Additionner des sous-cotes déjà comprises dans la dimension totale.
• Inverser une façade en regardant le plan depuis le mauvais côté.
• Contrôler les diagonales sans vérifier les longueurs des côtés.
• Préparer une fondation avant d’avoir confirmé la variante commandée.
• Négliger l’espace nécessaire au montage et à l’entretien.

L’entretien doit être envisagé dès l’implantation. Un passage périphérique insuffisant peut compliquer le nettoyage ou l’accès aux vitrages. Consultez les recommandations sur l’entretien des serres en verre et aluminium.

Questions à résoudre avant d’approuver l’implantation

• Le plan correspond-il exactement à la référence et aux options commandées ?
• Les cotes sont-elles extérieures, intérieures, axiales ou nominales ?
• Quel niveau constitue l’origine des hauteurs ?
• La fondation reprend-elle les dimensions et points d’appui requis ?
• La porte est-elle du bon côté et dispose-t-elle d’un accès suffisant ?
• Le terrain est-il plan à l’échelle de toute l’emprise ?
• Les débords et accessoires restent-ils à distance des obstacles ?
• Le montage, le nettoyage et le remplacement éventuel d’un panneau restent-ils possibles ?
• Les règles locales applicables au projet ont-elles été vérifiées ?
• Les informations de commande et de garantie ont-elles été consultées ?

Questions fréquentes

Les dimensions indiquées sont-elles intérieures ou extérieures ?

Il n’existe pas de réponse unique. Les dimensions générales sont souvent extérieures, mais une porte peut être cotée par son passage libre et une fondation par ses axes ou ses bords. Observez les extrémités de chaque ligne de cote et recherchez les mentions telles que « hors tout », « intérieur », « ouverture » ou « entraxe ».

Puis-je construire la fondation à partir des dimensions de la page produit ?

Pas sans confirmation. Une page produit facilite la comparaison, mais la fondation doit être préparée à partir du dessin ou des instructions applicables au modèle exact. Vérifiez la version documentaire avant tout terrassement ou scellement définitif.

Pourquoi la taille nominale diffère-t-elle du plan technique ?

La taille nominale sert à nommer une catégorie et peut être arrondie. Le plan présente des valeurs destinées à définir la géométrie réelle. Cette différence n’est pas nécessairement une anomalie : pour l’implantation, utilisez la cote technique explicitement associée à l’élément concerné.

Que signifie « non à l’échelle » ?

Cela signifie qu’il ne faut pas déduire une dimension en mesurant le dessin. La vue reste utile pour comprendre l’emplacement relatif des éléments, mais seules les valeurs écrites sont exploitables. Une impression redimensionnée doit être traitée de la même façon.

Comment savoir de quel côté se trouve la porte ?

Repérez-la sur la vue en plan et sur l’élévation correspondante. Utilisez un point d’orientation identifiable, comme une aile ou une façade particulière. Ne vous fiez pas seulement aux notions de gauche et de droite, qui changent selon le sens d’observation. En cas d’ambiguïté, confirmez l’orientation dans la notice.

Quelles dimensions comptent pour une serre adossée ?

Il faut vérifier la longueur contre le mur, la projection vers le jardin, les hauteurs basse et haute du raccordement, la pente et les positions de fixation. Les obstacles présents sur la façade doivent être relevés séparément. La compatibilité du support et les exigences locales restent à contrôler pour chaque chantier.

Quel espace supplémentaire faut-il laisser autour de la serre ?

Il n’existe pas de marge universelle. Elle dépend du montage, de l’ouverture des portes et fenêtres, du nettoyage, du drainage et des obstacles. Matérialisez l’encombrement hors tout, puis ajoutez une zone fonctionnelle adaptée aux opérations prévues. Ne confondez pas cette marge pratique avec une éventuelle distance réglementaire, qui doit être vérifiée localement.

Des diagonales égales prouvent-elles que la fondation est correcte ?

Elles confirment l’équerrage d’un rectangle si les points mesurés sont les bons, mais elles ne prouvent ni la bonne longueur des côtés ni le niveau. Une base trop grande peut avoir des diagonales égales. Contrôlez toujours côtés, diagonales, axes et altimétrie.

Quel document utiliser si deux mesures semblent incohérentes ?

Vérifiez d’abord qu’elles concernent le même modèle, la même variante, la même révision et les mêmes points de mesure. Privilégiez la documentation technique actuelle spécifiquement associée à la configuration commandée. Si le doute persiste, n’engagez pas de travaux irréversibles et demandez une clarification en transmettant les références concernées.

Où vérifier les informations d’entretien et de garantie ?

Les consignes d’entretien figurent dans la documentation du produit et dans les pages d’information correspondantes. Les conditions générales sont disponibles sur la page Information, tandis que les dispositions de garantie doivent être consultées dans leur version applicable à la commande.

Révision finale du plan

Avant d’approuver l’implantation, relisez le dossier dans un ordre fixe : référence, unités, vues, embase, dimensions hors tout, hauteurs, portes, diagonales, niveaux et dégagements. Comparez ensuite ces données avec le marquage grandeur nature sur le terrain. Cette double vérification relie le document à la réalité du jardin.

Une lecture rigoureuse évite de demander au plan plus qu’il ne dit. La taille nominale sert à choisir, la cote technique sert à implanter et la dimension libre sert à aménager. En conservant ces trois notions séparées, la préparation devient plus fiable, depuis la sélection du modèle jusqu’à son entretien futur.
