Kako funkcionira odvodnja kišnice s pergole

Pergola s integriranim sustavom odvodnje vodi kišnicu s krova kroz oluke i određene odvodne putove prema dolje. Ovaj vodič objašnjava cijeli put vode, važne točke planiranja i montaže te održavanje, rad zimi i otklanjanje poteškoća.

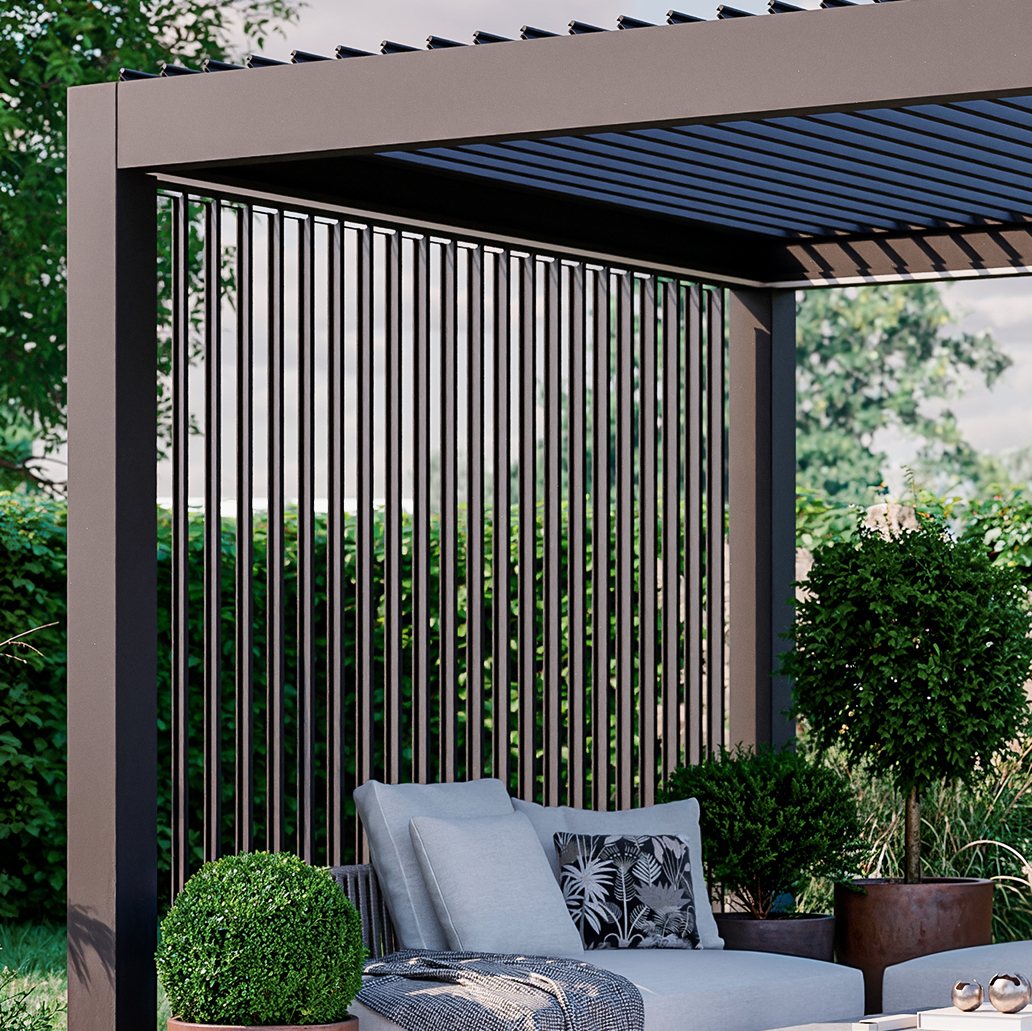

Detaljan prikaz aluminijske pergole s okvirnim profilom i integriranim odvodom kišnice

Odvodnja pergole nije samo jedan odvod, nego povezan funkcionalni lanac. Kiša pada na krov, usmjerava se u određena sabirna područja, prolazi kroz oluke ili okvirne profile i napušta konstrukciju kroz predviđene odvode. Da bi taj lanac pouzdano radio, krovni sustav, mjesto postavljanja, temelji, montaža i daljnje odvođenje moraju biti usklađeni.

Ovaj vodič opisuje osnovno načelo rada modernih aluminijskih pergola. Konkretna izvedba može se razlikovati ovisno o modelu. Stoga su uvijek mjerodavna tehnička dokumentacija i upute za montažu odabranog proizvoda. Pregled različitih sustava nude stranice o pergolama Bloomcabin, bioklimatskoj pergoli i zidnoj pergoli.

Put kišnice kroz pergolu

Kod zatvorenog lamelnog krova voda najprije pada na površine lamela. Njihova geometrija i položaj usmjeravaju je prema bočnim dijelovima krova. Ondje je prihvaćaju integrirani oluci ili okvirni profili izvedeni kao oluci. Zatim dolazi do jedne ili više odvodnih točaka te se kroz za to predviđene stupove vodi prema dolje.

Tipični put vode sastoji se od pet faza:

Krovna površina: Prima oborinu i određuje smjer otjecanja.
Rubovi lamela ili krovni spojevi: Predaju vodu sabirnim profilima.
Olučni odnosno okvirni kanal: Prikuplja vodu i vodi je do odvoda.
Odvodni otvor: Tvori prijelaz između oluka i okomitog puta vode.
Stup odnosno ispust: Ovdje se voda ispušta na razinu terase ili u planirani daljnji odvod.

Sustav odvodnje radi samo onoliko dobro koliko njegov najuži ili najnepovoljniji dio. Lišće u odvodnom otvoru, pogrešno usmjeren profil ili blokiran ispust mogu ugroziti cijeli put vode. To vrijedi i kada su svi ostali dijelovi pravilno montirani.

Zadaća pojedinih dijelova odvodnje

Dio	Funkcija	Na što treba paziti
Lamele ili krovni moduli	Usmjeravaju kišu prema predviđenoj strani krova	Potpuno zatvaranje, slobodno kretanje i ispravna orijentacija
Bočni oluci	Prikupljaju vodu koja dolazi s krovne površine	Bez stranih tijela, neoštećeni spojevi i slobodna odvodna područja
Okvirni profili	Povezuju funkciju krova, nosivu strukturu i po potrebi odvodnju	Redoslijed montaže i usmjerenje prema uputama
Odvodni otvori	Predaju vodu okomitom odvodu	Ne zatvarati brtvilom, pričvrsnim dijelovima ni prljavštinom
Odvodni stupovi	Vode vodu unutar konstrukcije prema dolje	Prohodni putovi vode bez pregiba i ispravna raspodjela stupova
Podni ispust	Ispušta vodu na terasu, u oluk ili priključni vod	Trajno dostupan i zaštićen od povratnog toka

Profili aluminijske pergole često istodobno obavljaju više zadaća. Stoga se vidljivi otvor ne smije automatski smatrati pogreškom montaže niti zatvarati. Brtvilo se također smije koristiti samo ondje gdje je predviđeno uputama za montažu. Opće informacije o materijalu i konstrukciji sadrži usporedba Aluminij ili drvo za pergole.

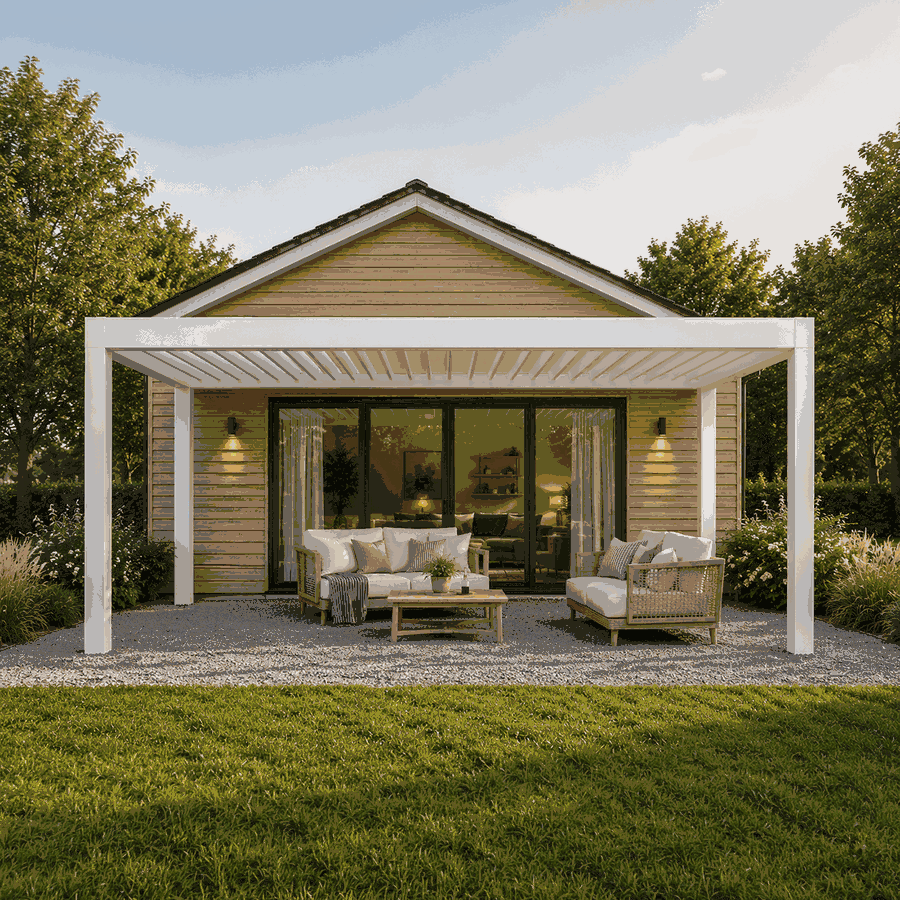

Bioklimatska pergola s podesivim lamelnim krovom za kontrolirano odvođenje kišnice

Kako podesive lamele upravljaju kišom

Bioklimatska pergola rotirajućim lamelama mijenja svjetlo, sjenu i prozračivanje. U zatvorenom položaju lamele se preklapaju ili spajaju tako da kiša odlazi u predviđena sabirna područja. To omogućuje kontrolirano odvođenje, ali ne stvara hermetički zabrtvljen krov kakav ima potpuno zatvorena zgrada.

Pri otvaranju nakon kiše na lamelama, rubovima i područjima brtvi često ostaje voda. Zbog okretanja ona može kapati prema dolje. To nije nužno kvar. Želite li zaštititi namještaj ili tekstil, krov nakon kiše otvarajte postupno i ne zadržavajte se neposredno ispod strane s koje kaplje.

Vjetar mijenja kut pod kojim kiša udara. Pri jakom bočnom vjetru voda može prijeći preko rubova profila ili dospjeti pod krovnu površinu. Više osnovnih informacija o načinu rada nudi vodič za bioklimatsku pergolu. Za izbor sustava korisna je i usporedba bioklimatske i klasične pergole .

Odvodnja samostojećih i zidnih pergola

Samostojeća pergola može raspodijeliti opterećenja krova i putove vode kroz više stupova. Ipak, to ne znači da svaki stup automatski služi kao odvod. Ovisno o konstrukciji i izvedbi, vodu mogu voditi samo određeni stupovi. Pri planiranju položaja treba ih prepoznati i ostaviti slobodnima.

Kod zidne pergole pojavljuje se i spoj sa zgradom. Zidni spoj mora konstrukcijski odgovarati podlozi, a površinsku vodu treba usmjeriti dalje od fasade i osjetljivih soklnih područja. U planiranje treba uključiti postojeća vrata, svjetlarnike, ulaze u podrum, fasadnu izolaciju i odvodne cijevi.

Odluku između tih izvedbi ne treba donositi samo prema izgledu. Vodič Zidna ili samostojeća pergola objašnjava osnovne razlike. Konkretne izvedbe prikazane su pod zidnim pergolama Bloomcabin i pergolama Bloomcabin .

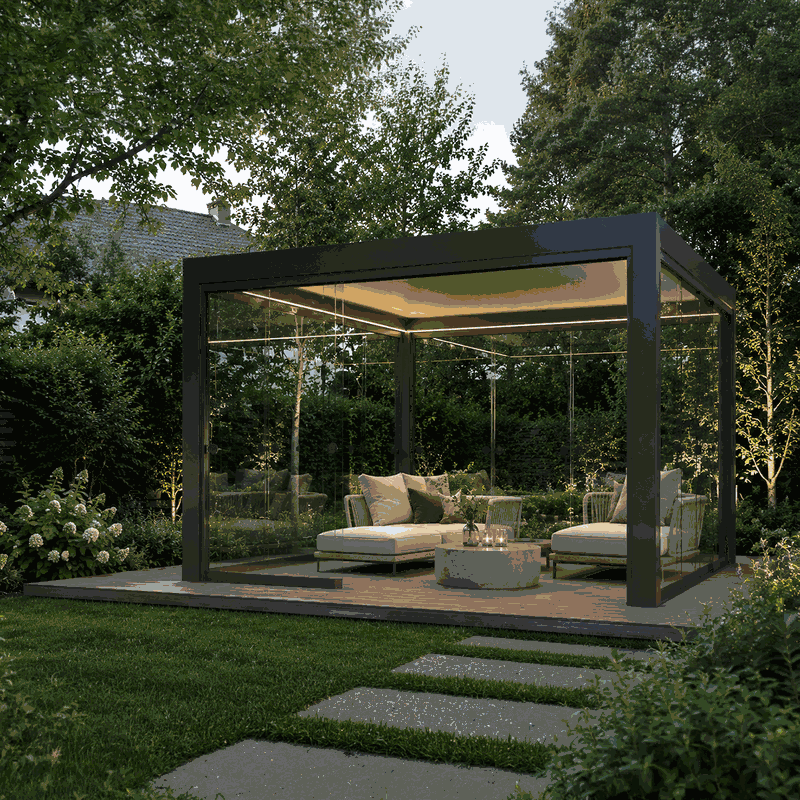

Samostojeća aluminijska pergola s olucima i odvodnjom kroz stupove

Planiranje odvodnje prije kupnje

Odvodnju vode treba razjasniti prije odabira veličine, usmjerenja i dodatne opreme. Nije važno samo kamo voda teoretski može teći, nego i ostaje li ispust kasnije pristupačan te može li okolina prihvatiti količinu vode koja nastaje.

Gdje se nalaze predviđeni odvodni stupovi odabranog modela?
Nalaze li se ondje vrata, putovi, sjedeća mjesta ili električni dijelovi?
Ima li terasa nagib prema zgradi ili od nje?
Postoje li oluci, podni odvodi ili područja za upijanje vode?
Mogu li lišće, iglice ili prljavština s krova zgrade dospjeti na pergolu?
Ostaju li mjesta pregleda i čišćenja dostupna nakon ugradnje stijena?
Vrijede li lokalni zahtjevi za ispuštanje ili upijanje oborinske vode?

Veličina pergole utječe na količinu prikupljene kišnice. Smjernice za planiranje površine sadrži vodič za veličinu pergola. Širi pregled izbora nude praktični vodič za izbor aluminijske pergole i kategorija staklenici i zimski vrtovi.

Temelji i priprema terase

Nosivi temelj ne osigurava samo konstrukciju. Utječe i na položaj odvodnih stupova, a time i na kontrolirani izlaz vode. Površinu za postavljanje treba pripremiti prema dokumentaciji proizvoda. Naizgled ravna terasa ne zamjenjuje automatski odgovarajuće temelje ili nosiva pričvrsna područja.

Prije radova treba provjeriti visine, nagib površine i položaj postojećih vodova. Odvodne cijevi ne smiju se improvizirano provoditi kroz temelje ako bi to moglo ugroziti nosivost, pričvršćenje ili otpornost na smrzavanje. U slučaju nedoumice potrebno je stručno planiranje. Vodič za temelje pergole sažima najvažnija početna razmatranja.

Voda se ne smije trajno skupljati oko temeljnih ploča ili pričvrsnih elemenata. Popločenje, ploče i fuge trebaju biti izvedeni tako da ispust ostane slobodan. Ako se terasa završava tek nakon postavljanja pergole, konačne visine obloge moraju se uzeti u obzir već pri montaži.

Preuzimanje robe i provjere prije montaže

Prije početka montaže treba provjeriti sve pakete i dijelove prema isporučenoj dokumentaciji. Osobito su važni okvirni profili, dijelovi oluka, odvodne komponente, stupovi i spojni elementi. Transportna zaštita, ostaci ambalaže ili folije kasnije ne smiju blokirati odvodni otvor.

Provjerite sadržaj isporuke i oznake dijelova.
Pregledajte profile na vidljive deformacije ili oštećena spojna područja.
Prepoznajte odvodne stupove i eventualno različite izvedbe stupova.
Prije nanošenja brtvila ili postavljanja pričvrsnih elemenata pročitajte cijeli redoslijed montaže.
Ponovno usporedite dimenzije temelja i usmjerenje sa stvarnom konstrukcijom.
Male dijelove za odvodnju i brtvljenje čuvajte odvojeno i čisto.

Kod nejasnih ili nedostajućih dijelova ne treba improvizirati bušenjem, rezanjem ili univerzalnim zamjenskim dijelovima. Putem stranice za kontakt mogu se poslati podaci o modelu i fotografije radi provjere. Informacije o tvrtki nalaze se pod O nama .

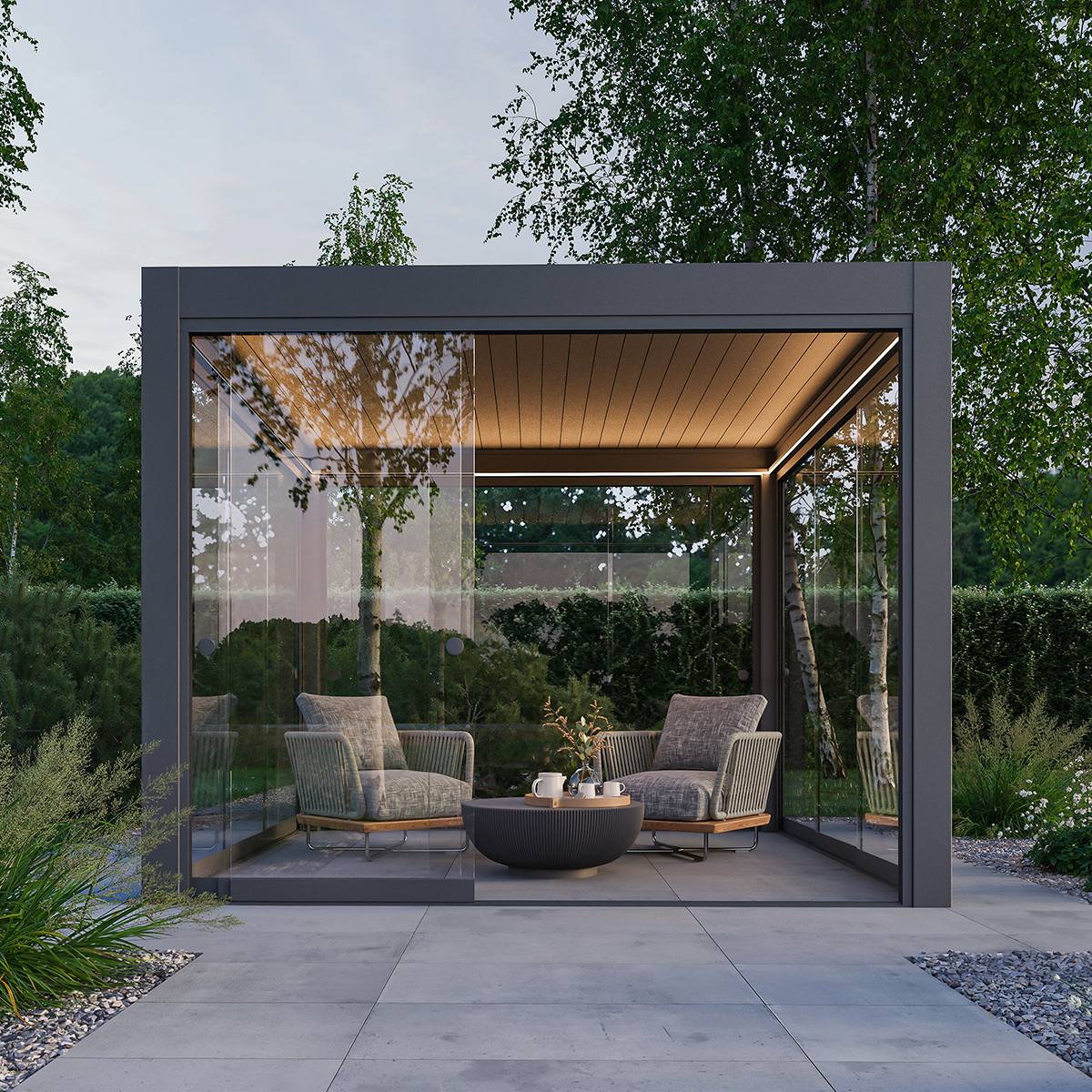

Pergola na terasi sa zatvorenim lamelnim krovom tijekom promjenjivog vremena

Točke montaže s izravnim utjecajem na odvodnju

Malo odstupanje na spoju profila može snažnije utjecati na put vode nego vidljivi ukupni položaj pergole. Konstrukciju stoga treba poravnati, spojiti i zabrtviti propisanim redoslijedom.

Pravokutnost: Iskrivljeni okvir može ometati rad lamela i spojeve oluka.
Orijentacija profila: Unutarnje i vanjske strane te odvodne strane ne smiju se zamijeniti.
Raspodjela stupova: Odvodni stupovi moraju stajati na predviđenim spojevima okvira.
Brtvena mjesta: Brtvite samo navedene fuge; funkcionalne otvore ostavite slobodnima.
Vijci i spojnice: Koristite predviđene dijelove i montirajte ih navedenim redoslijedom.
Završna provjera: Pomaknite lamele, provjerite oluke i napravite kontrolirani test vodom.

Pri testu vodom ograničena količina vode nanosi se na različita područja krova. Promatraju se prijelazi između lamela, oluka, odvoda i stupova. Vrtno crijevo s jakim mlazom može stvoriti neuobičajene tlakove i nije realna zamjena za kišu.

Kamo treba otjecati odvedena voda?

Kod ispusta stupa završava unutarnji sustav, ali ne i zadaća odvodnje. Voda se ne smije voditi prema zidu kuće, na skliske putove niti izravno na susjednu parcelu. Trajno natopljene gredice, osjetljive podkonstrukcije terasa i šupljine bez odvodnje također su neprikladna odredišta.

Moguća rješenja su površinsko odvođenje uz dovoljan nagib, otvoreni odvodni kanal, prikladno područje za upijanje ili stručno planirani priključni vod. Kod nadležnog lokalnog tijela i upravitelja sustava provjerite smije li se kišnica priključiti na postojeći vod te koji uvjeti vrijede za konkretno tlo i odvodnju parcele.

Podzemni priključak treba biti dostupan, ispirljiv i projektiran uzimajući u obzir povratni tok. Stup pergole ne smije postati najniža točka preopterećenog cijevnog sustava. Opće smjernice za planiranje nude korisne informacije i ostali članci na blogu Bloomcabin .

Staklene stijene, udarna kiša i kondenzat

Bočno ostakljenje mijenja zaštitu od vremena, ali ne i osnovnu odvodnju krova. Može smanjiti kišu koja dolazi sa strane, no pergolu ne pretvara u potpuno nepropustan unutarnji prostor. Između pomičnih staklenih elemenata, na vodilicama i prijelazima mogu postojati konstrukcijski uvjetovani razmaci.

Kiša nošena vjetrom može biti potisnuta pod krov ili prema otvorima. Pri visokoj vlažnosti na staklu, aluminiju i lamelama može nastati kondenzat. Kondenzirana voda nastaje iz okolnog zraka i nije isto što i voda iz oluka koji propušta. Dobro prozračivanje i kontrolirana izmjena zraka ograničavaju nakupljanje vlage.

Pri planiranju bočnih stijena ne smiju se prekriti mjesta odvoda i pristupi za održavanje. Članak Pergola sa staklenim stijenkama: klizno ili fiksno ostakljenje objašnjava varijante. Dodatno članak bioklimatska pergola, krov i staklo obrađuje razgraničenje sustava.

Zidna pergola s integriranom krovnom odvodnjom uz fasadu zgrade

Redovito čišćenje i održavanje

Vizualni pregled treba provoditi u razumnim razmacima te nakon obilnog opadanja lišća, širenja peludi ili neuobičajenih vremenskih prilika. Mjerodavne su upute za održavanje konkretnog proizvoda. Općenito se rastresito lišće, grančice i prljavština pažljivo uklanjaju s krova i oluka.

Lamele postavite u siguran položaj za čišćenje samo prema uputama.
Oluke i vidljive odvodne otvore čistite bez oštrih alata.
Ne gurajte tvrde predmete duboko u skrivene putove vode.
Provjerite ispuste na stupovima zbog zemlje, lišća ili naknadno ugrađenih obloga.
Vizualno provjerite brtve, spojeve profila i pričvrsna područja.
Nakon čišćenja malom količinom vode ispitajte prohodnost.

Visokotlačni perači mogu potisnuti vodu u fuge ili opteretiti površine i brtve. Sredstva za čišćenje moraju odgovarati postojećim materijalima. Opće smjernice za njegu aluminijskih konstrukcija sadrži stranica Njega aluminijske konstrukcije.

Hladnoća, led i sezonski rad

Smrzavanje vode može blokirati oluke, odvode i pokretne dijelove. Lamele se ne smiju pomicati protiv leda ili smrznutog snijega. Prije upravljanja provjerite jesu li sva pomična područja slobodna. Zimski položaji i granice rada za pojedini model moraju se preuzeti iz uputa.

Voda koja izlazi na terasu pri mrazu može stvoriti sklisku površinu. Zato je i područje izvan stupa dio zimskog planiranja. Podzemni vodovi i otvoreni kanali moraju odgovarati lokalnim uvjetima. Prije hladnog razdoblja uklonite lišće i naslage kako bi preostala voda mogla nesmetano otjecati.

Uvjeti snijega i vjetra znatno se razlikuju po regijama. Opća sezonska razmatranja obrađuje članak Pergola zimi: snijeg, led i vjetar. Iz njega se ne smiju izvoditi konkretne granice opterećenja; vrijedi isključivo dokumentacija odabranog modela.

Montirana aluminijska pergola s lamelnim krovom, stupovima i pripremljenom površinom terase

Sustavna provjera tipičnih simptoma odvodnje

Simptom	Mogući uzrok	Prvi korak provjere
Oluk se prelijeva	Odvod je blokiran, kiša je neuobičajeno jaka ili je prijelaz neispravan	Očistite oluk i vidljivi odvodni otvor
Voda izlazi na spoju	Provjerite spoj profila, brtvu ili usmjerenje montaže	Fotografirajte mjesto i usporedite s uputama za montažu
Samo jedan stup vodi vodu	Može biti normalno zbog konstrukcije	Provjerite koncept odvodnje konkretnog modela
Voda stoji pri dnu stupa	Ispust je prekriven ili nagib terase nije prikladan	Oslobodite ispust i okolnu oblogu
Kapljanje pri otvaranju	Preostala voda na lamelama	Otvarajte polako i promatrajte kapanje
Vlaga na staklenim površinama	Kondenzacija ili kiša nošena vjetrom	Provjerite vrijeme, prozračivanje i smjer prodora

Pri traženju kvara uvijek krenite od mjesta ulaska vode prema ispustu. Nekontrolirano dodatno brtvljenje otežava dijagnozu i može zatvoriti predviđene rasteretne otvore. Fotografije u suhom stanju i tijekom umjerenog testa vodom pomažu prepoznati stvarni put otjecanja.

Pitanja na koja treba odgovoriti prije narudžbe

Koja izvedba pergole odgovara željenoj namjeni?
Gdje se u ovoj konfiguraciji nalaze odvodni stupovi?
Je li zidna izvedba usklađena s fasadom i krovnom odvodnjom?
Je li temelj potpuno pripremljen prije početka montaže?
Kako će se voda voditi dalje nakon izlaska iz stupa?
Ostaju li oluci, ispusti i mjesta pregleda dostupni?
Jesu li predviđene staklene stijene ili drugi bočni elementi?
Koje lokalne zahtjeve za gradnju i odvodnju treba provjeriti?

Građevinski zahtjevi u Hrvatskoj ovise o lokaciji i klasifikaciji zahvata. Provjerite uvjete prostornog plana te kod nadležnog gradskog ili županijskog upravnog tijela utvrdite što je primjenjivo: građevinska dozvola, glavni projekt ili prijava početka građenja. Početnu orijentaciju nudi članak Građevinska dozvola za staklenik ili pergolu. Za obvezujuće informacije obratite se nadležnim tijelima. Za poslovne upite dostupne su i informacije za trgovce .

Često postavljana pitanja

Je li zatvorena lamelna pergola potpuno vodonepropusna?

Ne, ne treba je poistovjetiti s hermetički zatvorenim krovom zgrade. Zatvorene lamele kontrolirano vode kišu u oluke i odvode. Vjetar, vrlo intenzivna oborina, prijelazi profila i otvaranje mokrih lamela ipak mogu uzrokovati pojedinačne kapljice.

Ima li svaki stup pergole odvod?

Ne nužno. Ovisno o modelu, samo određeni stupovi mogu biti izvedeni kao put vode. Njihovu raspodjelu treba provjeriti u dokumentaciji proizvoda prije planiranja temelja i montaže.

Može li se voda s pergole spojiti na podzemni vod?

Planirano daljnje odvođenje načelno može biti moguće. No vrstu priključka, dostupnost, zaštitu od povratnog toka, ponašanje pri smrzavanju i lokalne zahtjeve treba stručno razjasniti. Skriveni izravni spoj bez mogućnosti čišćenja problematičan je.

Zašto voda kaplje kad se lamele otvore?

Nakon kiše voda ostaje na površinama i rubovima. Pri okretanju se njihov položaj mijenja pa preostala voda kaplje. Polagano, postupno otvaranje može ponašanje učiniti lakše kontroliranim.

Mogu li listovi blokirati unutarnji odvod?

Da. Sitni listovi, iglice, ostaci cvjetova i prljavština mogu se nakupiti u olucima ili odvodnim otvorima. Redovite vizualne provjere i nježno čišćenje smanjuju taj rizik.

Što učiniti ako se voda skuplja kod stupa?

Najprije provjerite je li podni ispust prekriven popločenjem, zemljom, materijalom za fuge ili predmetima. Zatim provjerite nagib terase i daljnje odvođenje. Ako problem ostane, dokumentirajte fotografije, podatke o modelu i stanje montaže.

Trebam li zabrtviti sve fuge da zaustavim povremeno kapanje?

Ne. Neki otvori mogu biti dio predviđene odvodnje ili ventilacije. Dodatno brtvilo smije se nanositi samo prema uputama za konkretan proizvod. U protivnom se voda može zadržati ili odvod blokirati.

Trebaju li lamele pri mrazu ostati zatvorene?

Ispravan zimski položaj ovisi o modelu. Lamele se ne smiju pomicati ako ih blokiraju led ili snijeg. Vrijede upute za uporabu i zimske smjernice konkretnog proizvoda.

Poboljšavaju li staklene stijene odvodnju krova?

Staklene stijene mogu smanjiti bočnu kišu, ali obično ne mijenjaju unutarnji put vode krova. Mogu utjecati i na izmjenu zraka te stvaranje kondenzata. Odvodna mjesta moraju ostati dostupna unatoč ostakljenju.

Koje podatke trebam poslati u upitu za podršku?

Korisni su model proizvoda, konfiguracija, referenca narudžbe, mjesto postavljanja, vrijeme pojave problema, vremenski uvjeti te pregledne i detaljne fotografije. Kratak video puta vode može pomoći pri dijagnozi. Treba navesti i izmjene, dodatna brtvila te spojene vodove.

Završno načelo planiranja

Funkcionalna odvodnja pergole nastaje cjelovitim planiranjem, od prvog dodira kiše s krovom do konačnog odvođenja na parceli. Krovni sustav, oluci, odvodni stupovi, temelj i vanjska odvodnja ne smiju se promatrati odvojeno.

Prije kupnje zato ne trebaju biti utvrđeni samo oblik i boja, nego i položaji odvoda, visine terena, pristup za čišćenje i lokalni zahtjevi. Tko prije montaže razumije cijeli put vode i dosljedno slijedi upute za konkretni proizvod, smanjuje kasnije zahvate i stvara tehnički pouzdanu osnovu za dugotrajan rad.
