Fotografije, mjere i nacrti za zahtjev za ponudu

Strukturirana dokumentacija lokacije olakšava odabir odgovarajućeg staklenika, pergole ili vanjske saune. Ovaj vodič pokazuje koje su fotografije, mjere, skice i podaci korisni za pouzdanu početnu procjenu.

Dobar zahtjev za ponudu ne počinje najvećim mogućim brojem datoteka, nego razumljivim informacijama. Potrebni su jasno naveden tip proizvoda, planirana namjena, potpuni niz fotografija, provjerene mjere i jednostavna skica lokacije. Dokumentirajte i nagib, odvodnju, stanje temelja te pristup za dostavu i montažu.

Ti dokumenti ne zamjenjuju tehničku provjeru lokacije ni potrebne planove nadležnih stručnjaka. Ipak, pomažu rano uočiti očite sukobe, smanjiti dodatna pitanja i usporediti odgovarajuće izvedbe. To vrijedi za staklenike i zimske vrtove, pergole te proizvode iz kategorije sauna.

Brza provjera zahtjeva za ponudu

Prije slanja provjerite sadrži li paket barem sljedeće podatke:

• željeni tip proizvoda i planiranu namjenu;
• adresu ili barem poštanski broj i mjesto planirane lokacije;
• pregledne fotografije iz više smjerova;
• detaljne fotografije zidova, tla, odvodnje, prepreka i pristupa;
• raspoloživu duljinu i širinu te relevantne visine;
• udaljenosti od zgrada, zidova, stabala, putova i granica čestice;
• podatke o nagibu i planiranoj podlozi odnosno temelju;
• označeni tlocrt s kotama i smjerom sjevera;
• informacije o prilazu, mjestu istovara i transportnom putu;
• napomene o instalacijama, oknima, odvodnji krova i drugoj tehničkoj opremi;
• jasno označene želje, pretpostavke i još neriješena pitanja.

Ako pojedini podaci nedostaju, nemojte ih procjenjivati i unositi kao točne mjere. Umjesto toga označite, primjerice, „tek provjeriti” ili „približan položaj”. Tako ostaje jasno koje su informacije pouzdane.

1. Odredite proizvod i planiranu namjenu

Najprije navedite koju izvedbu želite razmotriti: samostojeći staklenik, prislonjeni staklenik, oranžeriju, zidnu ili samostojeću pergolu, pravokutnu vanjsku saunu ili bačvastu saunu. Ako još uspoređujete, izričito opišite alternative. Pregled različitih kategorija pruža cjelokupna ponuda proizvoda.

Namjena utječe na smisleno vrednovanje lokacije. Za staklenik su, primjerice, važne uzgojne površine, radni prolazi, prozračivanje i pristup vodi. Tko najprije razmatra različite vrtne koncepte, dodatne smjernice pronaći će u članku o plastenicima, vodiču za viktorijanske staklenike i uvodu u oranžeriju kao koncept staklenika.

Za pergolu navedite treba li prvenstveno služiti za sjedenje, zasjenjenje, zaštitu od vremenskih utjecaja ili kao prijelaz između kuće i vrta. Po potrebi najprije usporedite bioklimatske i klasične pergole te zidne i samostojeće pergole. Za saunu u zahtjev uključite očekivani broj osoba, željeni oblik i predviđenu tehničku opremu. Primjeri proizvoda kao što su vanjska sauna Elma S, vanjska sauna Elma L ili bačvasta sauna HC150 pomažu jasno navesti željeni osnovni oblik.

2. Snimite potpun niz fotografija lokacije

Ne fotografirajte samo slobodnu površinu. Za početnu tehničku procjenu lokacija mora biti vidljiva u prostornom kontekstu. Pregledne snimke prikazuju odnos prema kući, vrtu, putovima i granicama. Detaljne snimke dokumentiraju priključke, promjene razine i prepreke.

Preporučeni redoslijed fotografija

1. Pristup čestici: Fotografirajte prilaz od javne ceste do mogućeg mjesta istovara.
2. Transportni put: Prikažite vrata, prolaze, stube, uske zavoje, zidove, nadstrešnice i osjetljive površine.
3. Ukupan pogled: Snimite predviđenu lokaciju iz sva četiri glavna smjera. Odmaknite se dovoljno daleko.
4. Podna površina: Fotografirajte oblogu, tlo, postojeće temelje, rubove, okna i vidljive nagibe.
5. Susjedni građevni dijelovi: Dokumentirajte fasade, krovne prepuste, odvodne cijevi, prozore, vrata, postolja, stube i zidove.
6. Prepreke: Prikažite stabla, živice, ograde, svjetiljke, vodove, vanjske uređaje i trajno postavljene vrtne elemente.
7. Fotografije s mjerom: Dodajte pojedine slike na kojima je metar ili mjerna traka jasno čitljiva uz relevantnu točku.

Mjerilo na fotografiji olakšava orijentaciju, ali ne zamjenjuje pisano navedenu mjeru. Perspektiva, širokokutni objektivi i visinske razlike mogu znatno iskriviti udaljenosti.

Na što se ne biste trebali oslanjati kao na jedini izvor

• na jednu panoramsku sliku;
• na fotografije agenta ili starije snimke vrta;
• na fotografije sa zakrivenim tlom;
• na rukom pisane mjere bez vidljivih referentnih točaka;
• na snimke zaslona karata bez mjerila;
• na oznaku na travnjaku bez označenih dimenzija.

Ako raslinje ili odloženi predmeti zakrivaju važne rubove, po mogućnosti dodatno fotografirajte područje iz bočnog položaja. Navedite koji će se elementi ukloniti, a koji ostaju trajno.

3. Izmjerite raspoloživu površinu

Mjerite stvarno uporabivu površinu, a ne samo željenu veličinu proizvoda. Zahtjev treba pokazati koliko je ukupno prostora dostupno i koje udaljenosti ostaju do nepomičnih objekata. Korisne su dvije razine mjera: ukupna mjera područja i pojedinačne mjere do prepreka.

Mjerenje	Zašto je potrebno	Prikladan podatak
Ukupna duljina i širina	Određuje raspoloživo područje planiranja	Navedite jasne krajnje točke i jedinicu
Dijagonale	Pokazuju je li pravokutna površina pod pravim kutom	Izmjerite obje dijagonale
Udaljenosti do prepreka	Provjeravaju pristup, uporabu i moguće sukobe	Mjerite od jasno označenog ruba
Visinske razlike	Dokumentiraju nagib i stube	Numerirajte mjerne točke na skici
Otvori i putovi	Važni za dostavu i kasniju uporabu	Slobodna širina i, prema potrebi, slobodna visina

Dosljedno koristite milimetre ili centimetre i uz svaku mjeru napišite jedinicu. Ne miješajte jedinice unutar istog nacrta. Također navedite jeste li mjerili između gotovih površina, sirovih rubova ili samo približno označenih točaka.

Pravokutno područje nije automatski pod pravim kutom. Zato izmjerite obje dijagonale. Različite dijagonale upućuju na odstupanje, ali ne određuju njegov uzrok. Za početni odabir proizvoda može se koristiti i vodič za veličine pergola za orijentaciju. Dimenzije proizvoda ipak se ne smiju izjednačiti s potrebnim prostorom za gradnju i kretanje.

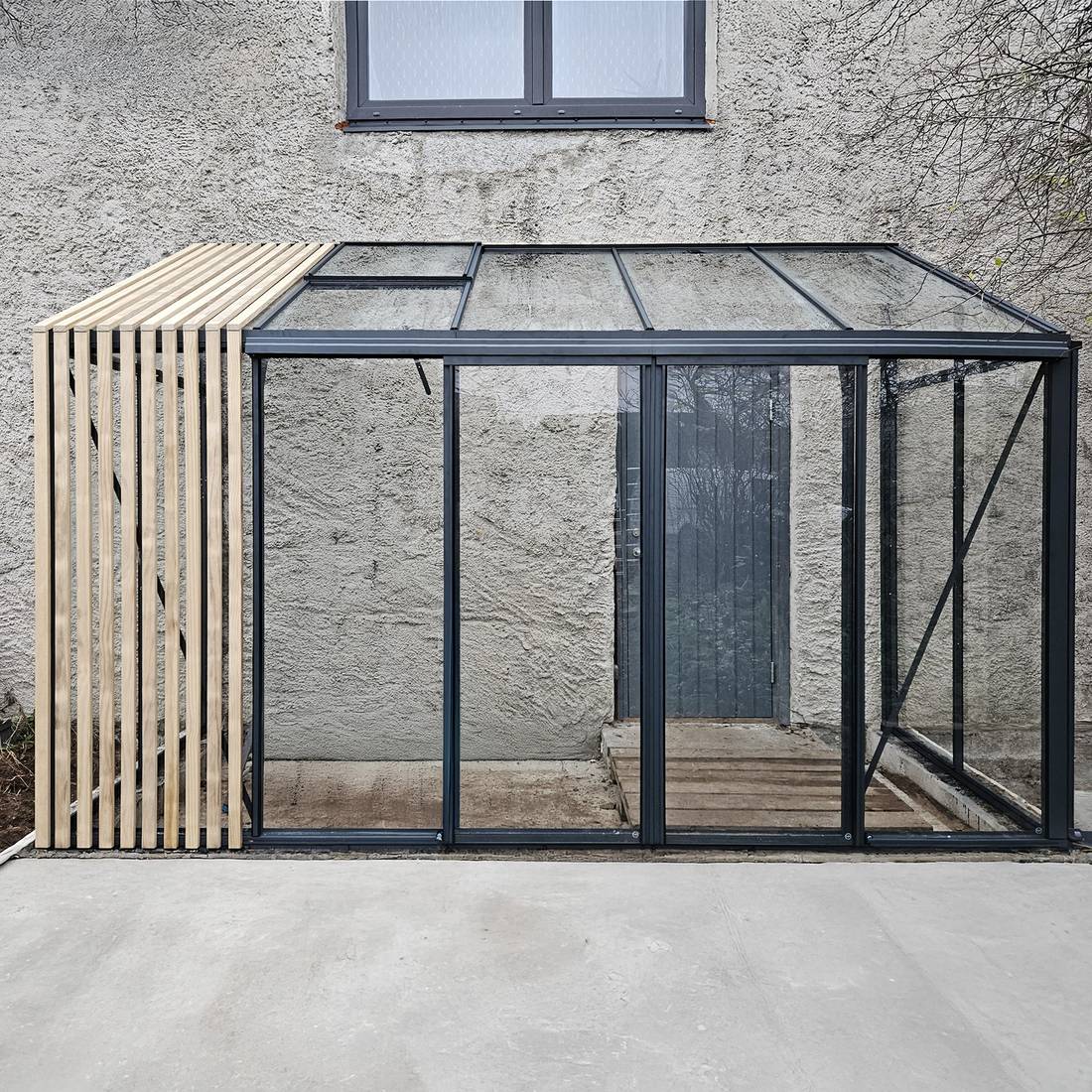

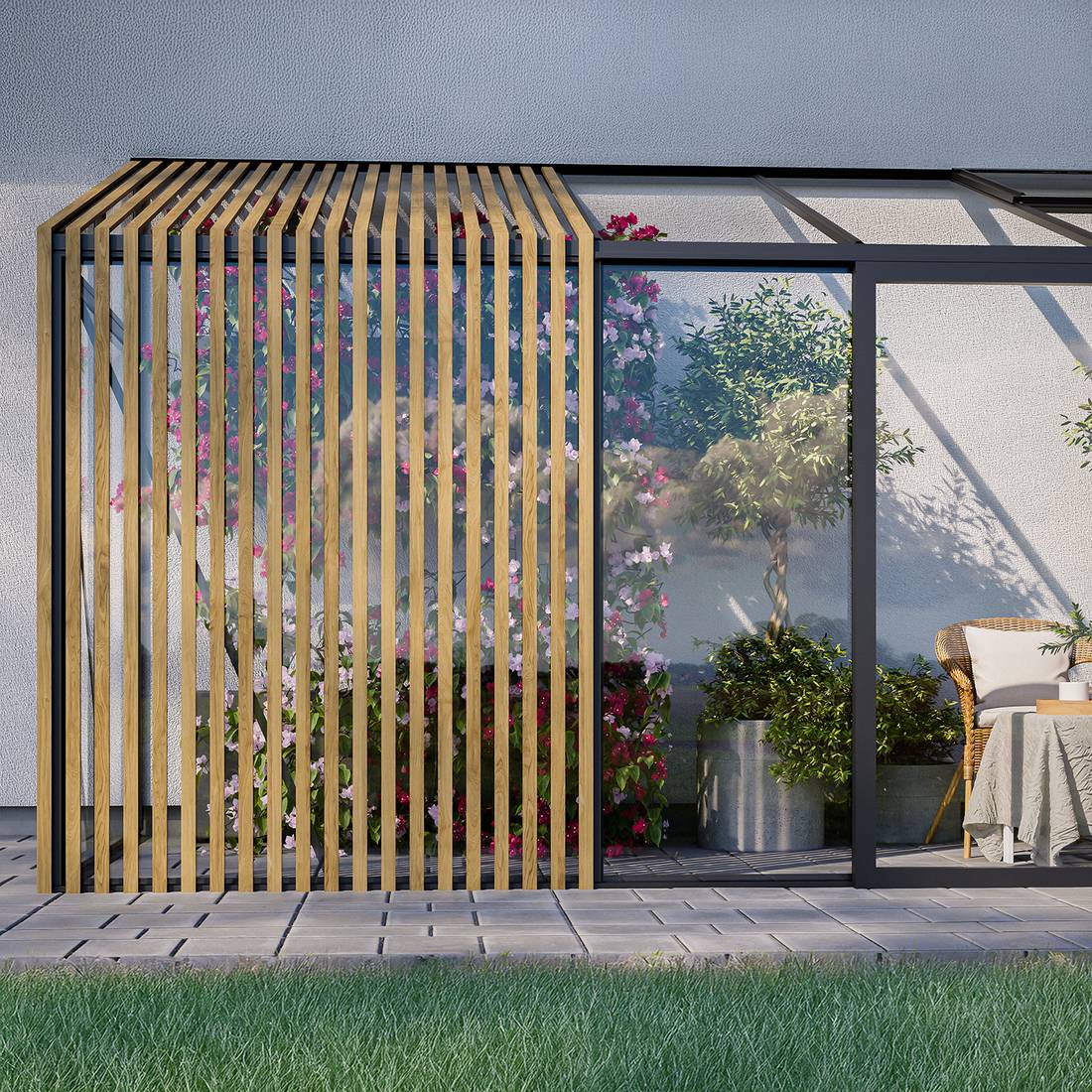

4. Dodatne mjere za zidne projekte

Kod prislonjenog staklenika ili zidne pergole fasada je dio planiranja. Općenita izjava poput „kućni zid dug je oko šest metara” nije dovoljna. Izradite ravan prikaz fasade i unesite sljedeće mjere:

• uporabivu širinu zida između čvrstih ograničenja;
• visinu od predviđene gotove razine tla do strehe ili krovnog prepusta;
• položaj, širinu i visinu prozora i vrata;
• udaljenost svakog otvora od jasno utvrđenog referentnog kuta;
• izbočenja prozorskih klupčica, postolja, vijenaca i odvodnih cijevi;
• položaj vanjske rasvjete, ventilacijskih otvora, slavina i tehničkih uređaja;
• sastav zida, ako je poznat, uključujući vanjsku izolaciju ili oblogu;
• odvodnju krova i smjer otjecanja vode.

Fotografirajte cijeli zid što je moguće ravnije sprijeda te dodatno s obje strane. Pričvršćenje se ne smije odrediti samo prema fotografijama. Nosivost, podloga i prikladna pričvrsna sredstva moraju se procijeniti za konkretan projekt. Kod nejasne konstrukcije zida potrebna je provjera kvalificirane stručne osobe.

5. Dokumentirajte nagib, odvodnju i predviđenu podlogu

Terasa koja izgleda ravno može imati projektirani nagib za odvodnju. Travnjaci često imaju lokalne udubine, nasipanja ili mekane rubne zone. Stoga nemojte samo zapisati „ravno” ili „nagnuto”, nego izmjerite visinske razlike između utvrđenih točaka.

Praktičan prikaz sastoji se od četiri kutne točke i središnje točke. Odredite jednu točku kao referentnu visinu i unesite relativne razlike u skicu. Ako nemate prikladne mjerne alate, označite nagib kao neprovjeren. Ne izmišljajte preciznost.

Prikažite i kamo mogu otjecati površinske i krovne vode. Važni su podni odvodi, kanali, odvodne cijevi, svjetlosna okna, vanjske podrumske stube i niže susjedne površine. Nova konstrukcija ne smije nenamjerno zadržavati vodu ili je problematično preusmjeravati. Zahtjeve i dopuštena rješenja treba provjeriti prema lokaciji.

Navedite postoji li već betonska ploha, popločenje, trakasti temelj ili samo prirodno tlo. Za pergole vodič za temelj pergole pruža početni pregled. Ne zamjenjuje planiranje prilagođeno tlu i konkretnom projektu.

6. Izradite jednostavan nacrt lokacije

Za zahtjev za ponudu obično nije potrebna profesionalno izrađena CAD datoteka. Uredna ručna skica može biti dovoljna ako je potpuno označena, čitljiva i bez proturječja. Upotrijebite papir s kvadratićima ili jednostavan program za crtanje. Skica treba prikazati tlocrt; kod zidnih projekata dodajte prikaz fasade.

Ti elementi pripadaju tlocrtu

• obris raspoloživog područja;
• željeni položaj i orijentacija proizvoda;
• kuća, garaža, zidovi, putovi i rubovi terasa;
• granice čestice, ako je njihov tijek pouzdano poznat;
• stabla, veći grmovi i druge prepreke;
• vrata i željeni smjerovi otvaranja;
• mjesto istovara i transportni put;
• okna, vodovi, odvodi i tehničke priključne točke;
• kote, dijagonale i numerirane visinske točke;
• strelica sjevera i smjerovi snimanja fotografija.

Numerirajte fotografije i u plan unesite brojeve sa smjerom pogleda. Tako se, primjerice, „fotografija 07, pogled prema jugu na kućni zid” može jasno povezati. Ako želite provjeriti dva moguća položaja, bolje nacrtajte dvije odvojene varijante nego više obrisa jedan preko drugoga.

Satelitske snimke mogu dopuniti pregled okoline, ali nisu mjerodavne. Iz njih se ne mogu pouzdano utvrditi granice čestice, trenutačna sadnja ni visinski odnosi.

7. Objasnite pristup za dostavu i montažu

Lokacija može biti prostrana, dok put do nje ima znatna ograničenja. Zato dokumentirajte cijelu rutu od mogućeg dostavnog vozila do površine postavljanja. Navedite najužu slobodnu širinu, postojeća visinska ograničenja, stube i oštre promjene smjera.

• Može li odgovarajuće vozilo stati u blizini?
• Postoje li ograničenja prilaza, vrata ili uski dijelovi ceste?
• Koliko je mjesto istovara udaljeno od lokacije?
• Vodi li put preko trave, šljunka, stuba ili osjetljivih obloga?
• Moraju li se dijelovi prenositi kroz zgradu?
• Postoje li povremene prepreke poput parkiranih vozila ili zaključanih prilaza?

Razdvojite potvrđene okolnosti od pretpostavki. Informacije o općem postupku pronaći ćete u odjeljku Kupnja i dostava. Za pitanja o konkretnom objektu obratite se putem stranice za kontakt što ranije.

8. Rano provjerite lokalne uvjete projekta

Potreba za građevinskom dozvolom, glavnim projektom, prijavom početka građenja, udaljenostima ili drugim zahtjevima ovisi, među ostalim, o lokaciji, prostornom planu i konkretnom zahvatu. Ne oslanjajte se na to da sličan susjedni projekt automatski ima iste uvjete. Početnu tematsku orijentaciju nudi članak Je li potrebna građevinska dozvola za staklenik ili pergolu?. Zahtjeve koji vrijede za vašu česticu potrebno je provjeriti kod nadležnog gradskog ili županijskog upravnog tijela.

Dokumentirajte poznate granice čestice, terete i ograničenja, koridore instalacija ili zaštitne zone ako mogu biti važni za projekt. Bloomcabin ne može potvrditi granicu čestice prema vrtnim fotografijama. U slučaju nesigurnosti potrebna je odgovarajuća dokumentacija o postojećem stanju ili stručna geodetska izmjera.

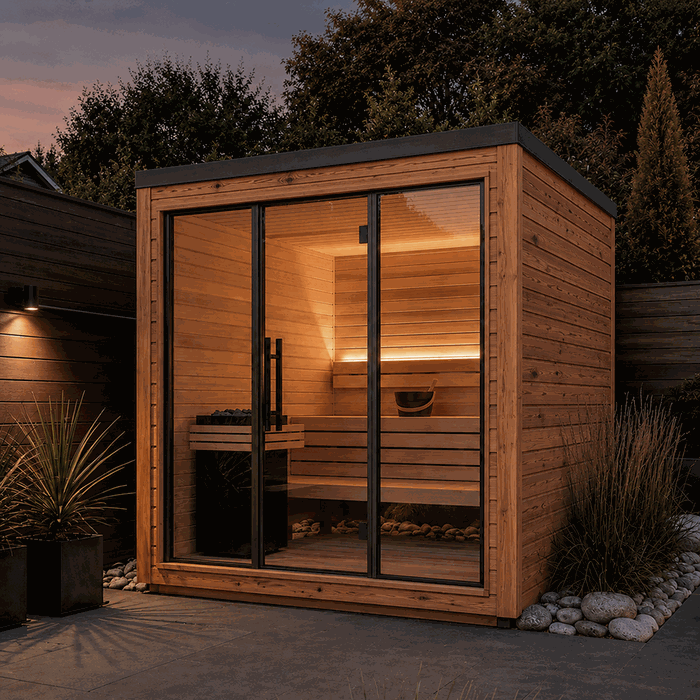

Kod vanjske saune dodatno treba uzeti u obzir planirano napajanje energijom, vođenje vodova, ventilaciju, odvodnju i siguran pristup. Električne priključke i druge stručne radove treba planirati i izvesti prema zahtjevima koji vrijede na lokaciji. U zahtjevu napišite postoje li priključci, jesu li samo predviđeni ili još potpuno nerazjašnjeni.

Na planiranje može utjecati i izbor materijala i uporabe. Informacije o polikarbonatu za staklenik, o bioklimatskim pergolama i varijantama krova ili o automatskim otvaračima prozora mogu pomoći strukturirati otvorena pitanja opreme prije zahtjeva.

9. Navedite želje, ali ne kao mjere

Želje su važne, ali moraju ostati odvojene od izmjerenih činjenica. Napišite, primjerice, „poželjna širina oko četiri metra, izmjerena raspoloživa širina 4,65 metara” umjesto samo „širina četiri metra”. Boju, položaj vrata, vrstu ostakljenja, izvedbu krova ili pribor također označite kao preferenciju.

Ako su vam prioriteti međusobno suprotstavljeni, poredajte ih. Možete prvo navesti najveću uporabivu površinu, zatim što slobodniji pogled, a potom željeni položaj vrata. Tako se alternativa može objektivno procijeniti bez pogrešnog tretiranja želje kao nepromjenjivog uvjeta lokacije.

10. Pregledno organizirajte datoteke

Sustavno imenujte datoteke, primjerice „01_Prilaz”, „02_Transportni_put”, „03_Lokacija_Sjever” i „Plan_Tlocrt_V2”. Nemojte sve slike spajati u teško čitljive snimke zaslona. Izvorne fotografije zadržavaju više detalja i bolje se povećavaju.

Kratak popratni popis treba sadržavati koje su datoteke priložene, kada je mjereno i koje su točke još otvorene. Kod izmijenjene skice stara verzija ne smije imati isti naziv datoteke. Upotrijebite datum ili broj verzije te jasno označite koja je verzija aktualna.

11. Upotrijebite dokumentaciju proizvoda u pravom trenutku

Crteži proizvoda i upute za montažu korisni su kada je izbor izvedbe sužen. Koristite potvrđene vanjske dimenzije i načela priključivanja iz tih dokumenata, ali ne prenosite vrijednosti s modela sličnog izgleda. Uvijek provjerite odgovaraju li dokument, model i verzija jedni drugima.

Pripremne informacije pronaći ćete u odjeljku Korisne informacije. Upute za kasniju uporabu, primjerice za održavanje aluminijskog staklenika, treba razmatrati odvojeno od mjera lokacije. Ni informacije o jamstvu ne mijenjaju obvezu pravilnog dokumentiranja predviđene lokacije.

12. Provjerite paket dokumenata prije slanja

Provedite završnu provjeru vjerodostojnosti. Podudaraju li se mjere na skici i u popratnom tekstu? Jesu li navedene jedinice? Mogu li se fotografije jasno povezati? Jesu li širina i visina prolaza zabilježene odvojeno? Je li jasno koja je površina postojeća, a koja samo planirana?

Zahtjev za ponudu osobito je lako provjeriti kada treća osoba na temelju dokumenata može opisati lokaciju, a da je nije vidjela.

Otvoreno označite neriješene točke. Jasno navedeni nedostatak korisniji je od procjene na kojoj se temelje daljnje odluke. Ako se mjera poslije promijeni, pošaljite potpunu ispravljenu verziju i istaknite promjenu.

Često postavljana pitanja

Trebam li profesionalne nacrte za zahtjev za ponudu?

Za prvi zahtjev u pravilu je dovoljna uredna ručna skica s mjerama. Kod složenih priključaka, nejasnih granica, zahtjevnih temelja ili velikih visinskih razlika može biti potrebna stručna izmjera i izrada plana. Potreba ovisi o konkretnoj lokaciji.

Mogu li poslati samo dimenzije željenog staklenika?

Ne. Dimenzije proizvoda ne pokazuju ima li dovoljno prostora za postavljanje, vrata, održavanje, odvodnju i pristup. Pošaljite i mjere raspoložive površine te udaljenosti do susjednih objekata.

Koliko fotografija lokacije trebam poslati?

Ne postoji fiksan broj. Presudna je potpuna pokrivenost: prilaz, transportni put, četiri pogleda lokacije, tlo, susjedni građevni dijelovi i relevantni detalji. Za jednostavnu, otvorenu lokaciju može biti potrebno manje slika nego za usku zidnu montažu.

Mogu li fotografije zamijeniti mjerenja?

Ne. Fotografije daju prostorni kontekst, ali perspektiva i objektiv mogu iskriviti omjere veličina. Mjere trebaju jasno definirane početne i završne točke te jedinicu.

Trebam li priložiti satelitske snimke?

Mogu biti korisne kao dopunski pregled. Nemojte ih koristiti kao dokaz točnih dimenzija, granica ili visina. Aktualne fotografije, vlastiti izmjer i pouzdana postojeća dokumentacija imaju drukčiju ulogu za te podatke.

Što učiniti ako lokacija nije ravna?

Izmjerite i označite visinske razlike na više točaka. Prikažite smjer nagiba, stube i odvodnju. Potrebno rješenje za podlogu ili temelj mora se odrediti prema proizvodu, tlu i lokalnim uvjetima.

Što trebam poslati za prislonjeni ili zidni staklenik?

Potrebni su frontalna ukupna snimka zida, bočne fotografije, prikaz fasade s mjerama, mjere tla i podaci o prozorima, vratima, krovnim prepustima, postoljima, odvodnim cijevima te poznatoj konstrukciji zida. Prikladnost zidnog pričvršćenja mora se posebno provjeriti.

Trebam li ucrtati instalacijske vodove?

Da, ako je njihov položaj poznat i važan za gradnju, pričvršćenje ili rad. Označite vodu, struju, odvodnju, okna i podzemne koridore vodova. Pretpostavljeni položaj mora biti izričito označen kao nepotvrđen.

Može li Bloomcabin potvrditi granicu moje čestice prema fotografijama?

Ne. Ograde, živice i rubovi obloga ne podudaraju se nužno s pravno ili geodetski mjerodavnom granicom. Koristite odgovarajuću dokumentaciju i nejasnoće riješite stručno.

Potvrđuje li ponuda da je moja lokacija spremna za montažu?

Ne automatski. Ponuda se temelji na dostavljenim informacijama i ne zamjenjuje provjeru lokacije, planiranje temelja ni, ako su potrebni, građevinsku dozvolu, glavni projekt ili stručno planiranje. Potrebne pripremne radnje moraju se utvrditi za konkretan projekt.

Trebam li poslati pitanja o održavanju zajedno sa zahtjevom za ponudu?

Možete navesti relevantne zahtjeve uporabe, primjerice potreban pristup za čišćenje. Opća pitanja o održavanju ipak navedite odvojeno od mjera i podataka o lokaciji. Tako tehnička dokumentacija ostaje jasna.

Što ako se moje mjere promijene?

Obavijestite Bloomcabin prije daljnjih odluka i pošaljite ažuriran, potpuno označen nacrt. Izričito navedite promijenjene vrijednosti. Nemojte istodobno raditi s više nejasno označenih verzija jer se stare mjere mogu slučajno nastaviti koristiti.

Za dodatna pitanja o prikupljanju dokumenata možete upotrijebiti središnju stranicu za kontakt . Bloomcabin dostavlja u cijelu Hrvatsku, uključujući otoke, a dostava je besplatna za većinu proizvoda. Za pojedinosti i moguće iznimke provjerite uvjete za dostavu staklenika u Hrvatsku.
