Kontrolni popis mjera prije narudžbe staklenika, pergole ili vanjske saune

Pouzdano mjerenje obuhvaća više od duljine i širine. Ovaj popis vodi vas kroz parcelu, temelje, visine, zidne spojeve, vrata, instalacije, odvodnju i pristup za montažu.

Precizno mjerenje temelj je sigurne narudžbe. Za staklenik, pergolu ili vanjsku saunu nisu dovoljne dvije približno izmjerene stranice. Važni su i visine, dijagonale, nagibi, temelji, strehe, prostor za kretanje, trase instalacija i pristup mjestu montaže.

Ovaj vodič pomaže privatnim investitorima, projektantima i montažnim tvrtkama sustavno evidentirati lokaciju. Ne zamjenjuje nacrt za proizvod ni provjeru lokalnih zahtjeva. Mjerodavna je dokumentacija odabranog modela i propisi koji vrijede na mjestu postavljanja.

Izmjerite lokaciju prije konačnog odabira modela

Nemojte početi pitanjem koja nominalna mjera proizvoda još stane u vrt. Najprije utvrdite stvarno uporabivu površinu. Tako ćete odrediti koji su oblik, orijentacija i veličina tehnički smisleni.

Označite granice parcele, zgrade, zidove, staze, stabla, gredice, šahtove i instalacije. Prema potrebi provjerite i prostorno-planske ili dozvolne uvjete. Članak Građevinska dozvola za staklenik ili pergolu daje početnu tematsku orijentaciju; za konkretan projekt provjerite važeće uvjete i potrebnu dokumentaciju kod nadležnog upravnog tijela.

Ne uzimajte u obzir samo konstrukciju. Vrata, rubovi krova, odvodnja, održavanje i montaža također traže prostor. Model može geometrijski stati, a ipak biti nepraktičan ako se vrata ne otvaraju potpuno ili bočna stijenka kasnije nije dostupna.

Četiri pravila mjerenja koja uvijek vrijede

1. Mjerite više puta: Važne mjere zabilježite najmanje dvaput. Duge dionice neka, ako je moguće, provjere dvije osobe.
2. Ne pretpostavljajte pravi kut: Terase, zidovi i postojeći temelji često nisu sasvim pravokutni. Zato izmjerite obje dijagonale.
3. Visine evidentirajte zasebno: Tlocrt ne pokazuje nagib. Zabilježite visinske razlike na svim kutovima i u uočljivim međutočkama.
4. Odvojite stvarne i planske mjere: Izmjerene vrijednosti, željene položaje i mjere proizvoda upisujte u odvojene stupce. Tako pretpostavke neće postati postojeće mjere.

Ne zaokružujte prerano na prikladnu mjeru. Za odabir može biti dovoljna zaokružena vrijednost, ali prije narudžbe i izrade temelja provjerite stvarno potrebne mjere proizvoda i spojeva.

Pripremite alate i informacije

• čvrsta mjerna traka i odgovarajući daljinomjer;
• libela, ravnjača ili odgovarajući nivelir;
• uže, kolčići, kreda ili uklonjiva traka za označavanje;
• kutnik, visak i prema potrebi ljestve za sigurno dostupna visinska mjerenja;
• bilješke, skica situacije i fotoaparat za dokumentiranje;
• nacrt proizvoda, plan temelja i upute za montažu predviđenog modela;
• podaci o podzemnim vodovima, odvodnji i postojećim temeljima.

Više kategorija proizvoda i savjeta za planiranje pronaći ćete u Korisnim informacijama, među staklenicima i zimskim vrtovima te u kategoriji Saune. Za pitanja o konkretnom objektu prije izrade temelja putem Kontakta provjerite koja je dokumentacija mjerodavna za odabrani proizvod.

Izradite potpuni situacijski plan

Nacrtajte površinu postavljanja iz tlocrta. Skica ne mora biti u mjerilu, ali treba imati jasan smjer čitanja. Upišite sjever, sva ograničenja i barem jednu stalnu referentnu točku, primjerice kut zgrade.

Zabilježite udaljenosti planirane konstrukcije od najmanje dvije trajne referentne linije. Dodajte duljine stranica, dijagonale, područja otvaranja vrata i putove održavanja. Kod spoja na zgradu potreban je i nacrt zida.

Sadržaj plana	Što dokumentirati
Parcela i postojeće stanje	Granice, zgrade, zidovi, staze, vegetacija, šahtovi
Planirana konstrukcija	Vanjski obris, orijentacija, vrata, rubovi krova
Visine	Visine kutova, nagibi, stepenice, pragovi i zidni spojevi
Tehnika	Trase instalacija, odvodi, smjer odvodnje
Logistika	Prilaz, transportni put, uska grla i prostor za montažu

Mjere potrebne za svaku konstrukciju

Neovisno o vrsti proizvoda trebate imati sljedeće vrijednosti:

• ukupnu dostupnu duljinu i širinu;
• obje dijagonale označene površine;
• visine na svim kutovima;
• udaljenosti od granica, zidova i prepreka;
• najmanju svijetlu širinu transportnog puta;
• dostupnu visinu ispod grana, rubova krova ili vodova;
• širinu i smjer otvaranja susjednih vrata i kapija;
• položaje šahtova, cijevi i kabela;
• prostor za montažu, postavljanje ljestava i kasnije održavanje.

Kod nepravilnih površina izmjerite dodatne međutočke. Zid koji izgleda ravan može biti ispupčen, terasa može biti trapezoidna, a rubnjak može ulaziti u predviđeno područje stupa.

Odaberite vrstu proizvoda prije konačnog utvrđivanja tlocrta

Oblik konstrukcije mijenja zahtjeve za lokaciju i temelje. Zidna pergola treba prikladan priključni zid, a samostojeća konstrukcija definirane točke postavljanja sa svih strana. Usporedba Zidna ili samostojeća pergola pomaže pri ovoj osnovnoj odluci.

Funkcija krova utječe i na odvodnju, svijetlu visinu i susjedne fasade. Pročitajte Bioklimatska ili klasična pergola te članak Što je bioklimatska pergola?.

Kod sauna se pravokutne kabine i bačvasti oblici razlikuju po prostoru, pristupu i uporabivoj okolini. Usporedite, primjerice, Elma S, Elma L i bačvastu saunu HC150 prema njihovoj dokumentaciji proizvoda, a ne samo prema fotografijama vrta.

Kontrolni popis mjera za staklenik

• Zabilježite putanju sunca, zasjenjenje i orijentaciju uzdužne osi.
• Provjerite tlocrt uključujući područje temelja ili sokla.
• Uzmite u obzir stranu vrata, put otvaranja i pristup bez praga.
• Provjerite strehu i sljeme zbog grana, vodova i krovnih prevjesa.
• Ostavite prostor za otvarače prozora, ventilaciju i čišćenje.
• Planirajte zahvat vode, odvodnju kišnice i putove za dopremu zemlje za sadnju.
• Kod zidnih modela evidentirajte prozorske klupčice, odvodne cijevi, sokl i fasadne izbočine.

Povijesno nadahnute ili geometrijski podijeljene konstrukcije mogu imati dodatne osi i spojne detalje. Članak o viktorijanskim staklenicima pokazuje oblikovne veze; za mjerenje su obvezujući isključivo konkretni nacrti odabranog modela.

Kontrolni popis mjera za pergolu

• Izmjerite širinu i dubinu terase na više mjesta.
• Provjerite položaj svakog predviđenog stupa na nosivoj podlozi.
• Uzmite u obzir krovne prevjese i eventualno integrirane odvodne putove.
• Provjerite svijetlu visinu u odnosu na vrata, prozore i rolete.
• Planirajte prostor otvaranja i kretanja lamela, sjenila ili ostakljenja.
• Zabilježite odvodnju oborinske vode s postojeće terase i moguća područja prskanja.
• Dokumentirajte strane otvorene vjetru i okolinu za planiranje lokacije.

Za odabir veličine koristan je Vodič za veličinu pergole . Odabir materijala i koncept uporabe objašnjava članak Aluminij ili drvo Ako planirate bočne stijenke, izmjerite klizne putove, graničnike i tijek poda; pogledajte Pergola sa staklenim stijenkama.

Kontrolni popis mjera za vanjsku saunu

• Izmjerite cijelo područje postavljanja, uključujući ulaz i pristup održavanju.
• Označite položaj vrata, smjer otvaranja i siguran prostor ispred njih.
• Provjerite temeljne točke ili neprekinute oslonce prema dokumentaciji proizvoda.
• Dokumentirajte trase instalacija za predviđenu tehničku opremu.
• Razjasnite mogućnosti odvodnje i čišćenja prema lokaciji.
• Provjerite udaljenosti od vegetacije, zgrada i drugih objekata.
• Ispitajte transportni put po širini, visini, zavojima i nosivosti.

Različiti se modeli ne smiju planirati prema zajedničkom standardnom tlocrtu. Dokumentaciju za HC 180, HC 225, HCF 225, HCF 300 i LC 225 provjerite zasebno. Opći pregled nudi članak Odabir drvene i bačvaste saune.

Izmjerite temelj i terasu

Postojeća obloga nije automatski prikladan temelj. Evidentirajte sastav, udaljenosti od ruba, fuge, nagib, vidljiva oštećenja i dostupne podatke o podkonstrukciji. Nosivost, otpornost na smrzavanje, sidrenje i odvodnju za konkretnu konstrukciju mora stručno procijeniti odgovarajuća osoba.

Za pergole Vodič za temelje pergole sažima ključna pitanja planiranja. Točke bušenja ili oslanjanja prenesite samo iz odobrenog nacrta proizvoda. Ne koristite razmake procijenjene s fotografije proizvoda.

Kako provjeriti označeni pravokutnik

1. Označite vanjske rubove užetom.
2. Izmjerite obje uzdužne i obje poprečne stranice zasebno.
3. Izmjerite obje dijagonale.
4. Kod različitih dijagonala ispravite kutove i ponovno izmjerite.
5. Nivelirajte visine svih kutova.
6. Zatim zabilježite položaje u odnosu na čvrstu referentnu točku.

Jednake dijagonale važna su kontrolna vrijednost, ali ne zamjenjuju provjeru svih stranica. Kod složenih tlocrta svaku pravokutnu podcjelinu treba provjeriti zasebno.

Dodatne provjere kod zidnih konstrukcija

Izradite kotirani nacrt zida. Evidentirajte širinu fasade, uporabivu visinu spoja, prozore, vrata, kutije roleta, svjetiljke, odvodne cijevi, ventilacijske otvore, vanjske slavine, izbočine i pomake sokla. Zid provjerite ne samo pri dnu nego i na visini budućeg spojnog profila.

Prikladnost zida i pričvršćenja mora se procijeniti za konkretan objekt. Izolacija, obloge ili nejasna struktura zida ne smiju se nadomjestiti pretpostavkama. Po potrebi rano uključite kvalificiranog stručnjaka.

Planirajte vrata, putove i unutarnji prostor

Označite svaka vrata u otvorenom položaju. Provjerite sudaraju li se s vrtnim stazama, namještajem, povišenim gredicama ili postojećim vratima zgrade. Udoban glavni prolaz ne bi smjeli sužavati stup, klupa ni tehnička oprema.

Isplanirajte unutarnji prostor prije konačne orijentacije. U stakleniku su važni stolovi za sadnju i putovi za kolica. Pod pergolom stol, stolice, roštilj ili vanjska kuhinja određuju prometne površine. Kod saune uzmite u obzir ulaz, presvlačenje i siguran put do zgrade. Ideje za uređenje terasa pronađite u Idejama za pergolu na terasi i u vrtu.

Instalacije, odvodnja i uvjeti okoliša

U situacijski plan unesite postojeće i planirane instalacije. To uključuje električnu energiju, vodu, odvodnju i druge vodove. Priključke planirajte tek prema zahtjevima odabranog proizvoda i lokalnim tehničkim pravilima. Elektroinstalaterske radove, kada je potrebno, moraju izvesti odgovarajuće kvalificirane osobe.

Promatrajte lokaciju po mogućnosti i za kiše. Dokumentirajte smjerove otjecanja, lokve i vodu koja se slijeva sa zgrade. Provjerite i zasjenjenje, opadanje lišća, izloženost vjetru i zimske uvjete. Savjete za sezonsku uporabu daje Pergola zimi. Pretpostavke opterećenja i lokalne zahtjeve treba provjeriti zasebno.

Izmjerite put dostave i montaže

Put od mjesta istovara do površine postavljanja dio je mjerenja. Evidentirajte najmanju svijetlu širinu i visinu, uske zavoje, stube, nagibe, mekano tlo, kapije i niske grane. Provjerite mogu li se dugi dijelovi provesti oko uglova i ima li na odredištu dovoljno prostora za razvrstavanje i montažu.

Dokumentirajte i ograničenja na zajedničkim površinama ili uskim prilazima. Dovoljno široka vrtna kapija ne znači automatski da svaki dio može proći cijelom rutom.

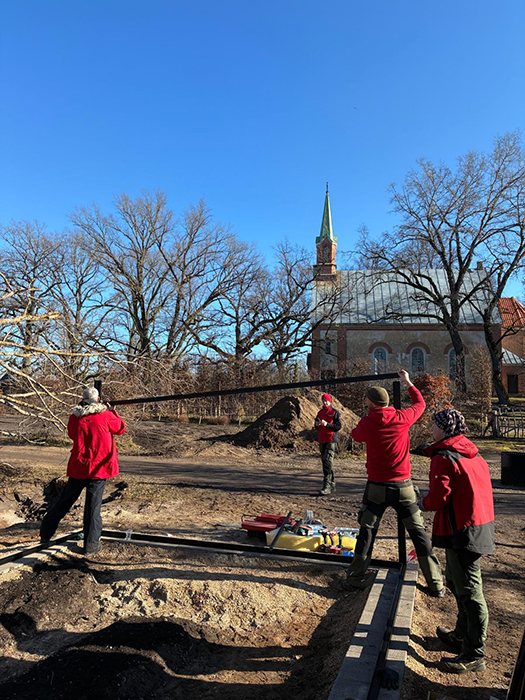

Praktični postupak mjerenja: Anna Koku Skola

Niz fotografija Anna Koku Skola treba promatrati kao povezani slijed instalacije. Za mjerenje iz njega slijedi jasan postupak: najprije evidentirajte cijelu lokaciju, zatim označite konturu konstrukcije, provjerite područja temelja i spojeva te na kraju oslobodite okolinu za montažu.

1. Evidentirajte stanje: U skicu unesite stalne referentne točke i prepreke.
2. Prenesite konturu: Predviđeni osnovni oblik označite užetom.
3. Provjerite geometriju: Neovisno izmjerite stranice, dijagonale i visine.
4. Provjerite spojeve: Usporedite zidna, podna i odvodna područja s dokumentacijom.
5. Simulirajte uporabu: Otvorite vrata, prođite putovima i označite unutarnja područja.
6. Potvrdite logistiku: Na kraju provjerite transportnu rutu i prostor montaže.

Pojedine fotografije ne smiju se tumačiti kao neovisni projekti. One dokumentiraju isti kontekst instalacije iz različitih faza odnosno perspektiva.

Radni list za mjerenje prije narudžbe

Kontrolna točka	Stvarna vrijednost ili rezultat	Status
Dostupna duljina i širina	Upišite	Otvoreno/provjereno
Dijagonala A i B	Upišite	Otvoreno/provjereno
Visine na svim kutovima	Upišite	Otvoreno/provjereno
Udaljenosti od granica i postojećeg stanja	Upišite	Otvoreno/provjereno
Vrata i putovi	Opišite	Otvoreno/provjereno
Stanje temelja	Opišite	Otvoreno/provjereno
Instalacije i odvodnja	Označite	Otvoreno/provjereno
Transportni put	Upišite najuže mjesto	Otvoreno/provjereno
Nacrt proizvoda uspoređen	Zabilježite verziju dokumenta	Otvoreno/provjereno

Završna provjera prije potvrde narudžbe

• Konkretan model i njegova izvedba jasno su određeni.
• Sve mjere potječu sa stvarne lokacije.
• Tlocrt, prevjesi i područja otvaranja razlikovani su.
• Dijagonale i visine su provjerene.
• Temelj i sidrenje nisu procijenjeni samo prema vidljivoj površini.
• Zidni spojevi i fasadne prepreke potpuno su dokumentirani.
• Pribor i planirana proširenja uključeni su u potreban prostor.
• Put transporta i montaže je izvediv.
• Lokalni zahtjevi razjašnjeni su s nadležnim tijelima.
• Otvorena tehnička pitanja riješena su prije potvrde.

Informacije o tvrtki dostupne su u odjeljku O nama . Dodatne vrtne kategorije važne za cjelovito planiranje pronaći ćete pod Vrtna kućica.

Nakon narudžbe ponovno provjerite nacrte i upute

Po primitku dokumentacije za narudžbu potrebna je druga usporedba. Provjerite oznaku modela, orijentaciju, vanjske mjere, točke temelja, položaje vrata i spojeve. Ne započinjite temelje ili radove na instalacijama prema staroj skici, sličnom modelu ili prikazu na zaslonu bez provjere mjera.

Izvođaču temelja i montažnom timu dostavite istu aktualnu verziju dokumenta. Promjene na lokaciji unesite u dokumentaciju i ponovno provjerite.

Mjerite za kasnije održavanje, ne samo za montažu

Konstrukciju je možda moguće montirati, a da ju je ipak teško održavati. Ostavite pristup za čišćenje, njegu okova, kontrolu odvodnih putova i zamjenu dostupnih dijelova. Ne sadite snažno rastuće drvenaste biljke neposredno uz dijelove koje treba redovito provjeravati.

Mislite i na postavljanje ljestava, čišćenje prozora i dostupnost rubova krova. Potreban slobodan prostor ovisi o modelu, okolini i zadatku održavanja; zato ne primjenjujte opću udaljenost kao obvezujuću mjeru.

Često postavljana pitanja

Trebam li naručiti prema tlocrtnoj površini navedenoj na stranici proizvoda?

Ne, ne bez usporedbe. Provjerite na što se mjera odnosi te treba li dodatno uzeti u obzir prevjese krova, područja pričvršćenja ili prostor za kretanje. Mjerodavna je dokumentacija konkretno odabranog modela.

Kako prepoznati je li označeni pravokutnik pod pravim kutom?

Izmjerite obje dijagonale. Kod geometrijski ispravnog pravokutnika one su jednake duljine. Osim toga, nasuprotne stranice moraju biti jednake, a kutne točke treba provjeriti u istoj predviđenoj visinskoj ravnini.

Može li se upotrijebiti postojeća betonska terasa?

Moguće, ali ne samo prema površini. Sastav, stanje, nagib, udaljenosti od ruba, nosivost, ponašanje pri smrzavanju i mogućnosti sidrenja moraju biti prikladni za projekt. Može biti potrebna stručna provjera.

Koliki razmak treba ostaviti oko konstrukcije?

Za to ne postoji univerzalna mjera. Slobodan prostor ovisi o vratima, krovnim prevjesima, čišćenju, montaži, odvodnji, situaciji na parceli i lokalnim zahtjevima. Odredite ga prema konkretnom modelu.

Što treba mjeriti kod prislonjenog staklenika ili zidne pergole?

Uz tlocrt trebate kotirani nacrt zida. U njemu uzmite u obzir visinu spoja, širinu zida, sokl, otvore, instalacije, odvodne cijevi, izbočine i sastav zida.

Moram li sam mjeriti ako Bloomcabin daje nacrte proizvoda?

Da. Nacrt opisuje proizvod, a ne stvarne uvjete na vašoj parceli. Tek usporedba podataka o proizvodu s izmjerama lokacije pokazuje jesu li postavljanje, uporaba i montaža mogući.

Kada treba uključiti montažera?

Po mogućnosti prije izrade temelja i polaganja instalacija, osobito kod nagiba, uskih transportnih putova, zidne montaže ili nejasnog postojećeg stanja. Tako se pretpostavke mogu razjasniti prije teško ispravljivih radova.

Što učiniti u nagnutom vrtu?

Izmjerite visine svih kutova i važnih međutočaka. Ne planirajte samo prema prosječnom nagibu. Prikladno temeljenje i prilagodbu terena treba odrediti prema lokaciji i proizvodu.

Treba li planirani pribor uključiti u mjerenje?

Da. Bočne stijenke, sjenila, oluci, tehničke komponente, stube, namještaj i kasnija proširenja mogu utjecati na prostor, spojeve ili područja temelja.

Koja je najčešća pogreška pri mjerenju?

Često se mjere samo nominalna duljina i širina. Dijagonale, visinske razlike, otvaranje vrata, prevjesi i pristupni putovi za montažu ostaju zanemareni. Potpuni situacijski plan sprječava takav nepotpun pristup.
