Kaip skaityti šiltnamio matmenis ir techninius brėžinius

Praktinis techninių brėžinių skaitymo vadovas padės atskirti išorinius ir vidinius šiltnamio matmenis, patikrinti pagrindo geometriją, suplanuoti duris, praėjimus ir montavimo erdvę.

Šiltnamio techninis brėžinys padeda atsakyti į gerokai daugiau klausimų nei vien „ar konstrukcija tilps sklype?“. Jame galima nustatyti tikrąjį konstrukcijos užimamą plotą, kraigo ir karnizo aukštį, durų vietą, atskirų sekcijų išdėstymą bei pagrindo paruošimui svarbius atstumus. Teisingai perskaitytas planas taip pat leidžia iš anksto įvertinti praėjimus, lietaus vandens nuvedimą, prieigą prie stiklo ir vietą vidaus įrangai.

Šis vadovas skirtas pasiruošimo ir tikrinimo etapams. Konkretaus modelio gaminio brėžinys bei jam skirta surinkimo instrukcija visada yra svarbesni už bendrą pavyzdį. Jeigu dar tik lyginate konstrukcijas, galite peržiūrėti mūsų aliuminio šiltnamių asortimentą arba atskirai įvertinti medinius šiltnamius.

Pirmiausia nustatykite, kokį brėžinį skaitote

Vieno šiltnamio dokumentuose gali būti keli skirtingos paskirties vaizdai. Plano vaizdas rodo konstrukciją iš viršaus ir yra naudingas tikrinant plotį, ilgį, durų padėtį bei pagrindo kontūrą. Fasadas rodo vieną pasirinktą sieną. Šoninis vaizdas leidžia įvertinti stogo nuolydį, karnizo aukštį ir segmentų pasikartojimą. Pjūvis parodo tai, ko iš išorės nematyti: profilio, pagrindo ar jungties padėtį.

Scheminis vaizdas nebūtinai skirtas pamatams žymėti. Surinkimo iliustracija gali būti supaprastinta, o rinkodaros vizualizacija apskritai nėra matavimo dokumentas. Prieš naudodami bet kurį skaičių patikrinkite brėžinio pavadinimą, modelį, versiją, nurodytus matavimo vienetus ir tai, į kuriuos konstrukcijos taškus veda matmens linijos. Sudėtingesnių planų pavyzdžių gali pasitaikyti vertinant T formos sodo šiltnamį ar piramidės tipo šiltnamį.

Supraskite pagrindinius šiltnamio matmenis

Bendras plotis ir ilgis

Bendrasis matmuo paprastai nurodomas tarp tolimiausių konstrukcijos taškų. Vis dėlto negalima automatiškai manyti, kad jis apima latakus, stogo iškyšas, dekoratyvinius elementus ar rankenas. Atsakymą pateikia matmens pagalbinės linijos: jos turi rodyti konkrečius pradžios ir pabaigos taškus.

Plane atskirkite konstrukcijos išorinį kontūrą nuo pagrindo, pamato ar montavimo ašies kontūro. Šie dydžiai gali būti nevienodi. T formos plane taip pat nepakanka žinoti vien didžiausią plotį ir ilgį, nes svarbūs sparnų gyliai, jų susikirtimo vieta ir įtraukti kampai.

Karnizo, kraigo ir bendrasis aukštis

Karnizo aukštis dažniausiai siejamas su vieta, kur šoninė siena pereina į stogą. Kraigo aukštis matuojamas iki aukščiausios stogo konstrukcijos vietos. Bendrasis aukštis gali sutapti su kraigo aukščiu, tačiau tai būtina patikrinti brėžinyje, ypač jei yra puošybos ar kitų virš stogo išsikišančių elementų.

Aukščio atskaitos taškas yra toks pat svarbus kaip pats skaičius. Brėžinyje jis gali būti matuojamas nuo paruošto pagrindo, pamato viršaus arba kito pažymėto lygio. Nelygiame sklype aukščio negalima vertinti nuo atsitiktinio esamo grunto taško. Pirmiausia turi būti nustatyta būsimo pagrindo horizontali plokštuma.

Durų matmenys

Durų lentelėje arba fasade gali būti nurodytas varčios dydis, rėmo išorė ar laisvas praėjimo matmuo. Tai nėra tas pats. Jei svarbu įnešti stalą, vežimėlį, augalų talpas ar kitą įrangą, tikrinkite būtent laisvą angą. Įvertinkite ir slenkstį bei aukščiausią praėjimo tašką.

Plane nustatykite, į kurią pusę durys slenka arba atsidaro. Atveriamai varčiai būtina laisva judėjimo zona, o stumdomoms durims – neužstatyta vieta išilgai sienos. Fotografija gali būti apsukta ar rodyti kitą komplektaciją, todėl pirmenybę teikite konkretaus užsakymo dokumentams. Pavyzdžiui, prieš renkantis Classic, durų informaciją verta tikrinti kartu su atitinkamo varianto brėžiniu.

Sekcijų žingsnis ir plokščių dalijimas

Pasikartojantys statramsčiai dažnai padalija šiltnamį į konstrukcines sekcijas. Brėžinyje gali būti pateikta bendra matmenų grandinė ir atskiri tarpai. Nepainiokite atstumo tarp ašių su švariu tarpu tarp profilių. Matmuo tarp ašių prasideda ir baigiasi profilių centrinėse linijose, o laisvas tarpas matuojamas tarp jų vidinių kraštų.

Sekcijų išdėstymas svarbus planuojant lentynas, lysves, elektros ar laistymo įrangą. Tačiau vien fasado eskizo nepakanka tvirtinimo vietoms nustatyti. Tam reikia konkretaus surinkimo etapo ir leidžiamus tvirtinimo taškus paaiškinančių dokumentų.

Išmokite matmenų linijų kalbą

Matmens skaičius paprastai rašomas virš linijos arba jos viduryje, o pagalbinės linijos parodo matuojamus taškus. Rodyklės, brūkšniai ar kiti galiniai ženklai žymi intervalo ribas. Matmenų grandinė pateikia kelis gretimus atstumus, o toliau esanti linija gali rodyti jų bendrą sumą.

Žymėjimas „Ø“ paprastai nurodo skersmenį, o „R“ – spindulį. Pasikartojančių elementų skaičius gali būti pateiktas greta vieno jų matmens. Punktyrinės linijos dažnai žymi paslėptus arba virš ar po vaizduojama plokštuma esančius elementus, tačiau tikslią jų reikšmę reikia tikrinti to dokumento legendoje.

Nematuokite ekrano ar išspausdinto lapo

PDF failas gali būti sumažintas, padidintas, apkirptas arba išspausdintas su parinktimi „pritaikyti prie lapo“. Ekrano dydis taip pat priklauso nuo mastelio. Todėl liniuote išmatuotas brėžinio atstumas nėra patikimas, nebent dokumentas aiškiai skirtas spausdinti nustatytu masteliu ir spaudinys patikrintas pagal kontrolinį matmenį.

Jei pateikta skaitinė reikšmė, naudokite ją, o ne grafinį proporcijų įspūdį. Užrašas „ne pagal mastelį“ reiškia, kad vaizdas skirtas elementų ryšiams paaiškinti, o ne dydžiams nustatyti.

Kaskart patikrinkite matavimo vienetus

Viename dokumentų rinkinyje gali pasitaikyti skirtingoms rinkoms paruoštų lapų. Nepaverskite skaičių iš milimetrų į centimetrus ar metrus mintinai, kai pagal juos žymimas pagrindas. Užrašykite pradinę reikšmę ir perskaičiavimą, tada patikrinkite dar kartą. Dešimtainio skirtuko, nulio ar vieneto klaida statybvietėje gali reikšti gerokai didesnį neatitikimą.

Nominalus dydis, faktinis kontūras ir naudingas vidaus plotas

Modelio pavadinime pateikiamas dydis gali būti nominalus – patogus konstrukcijos kategorijai apibūdinti. Jis nebūtinai tiksliai sutampa su išoriniu profilių kontūru. Pamatui, grindims ar ribotai sklypo vietai būtinas matmuo turi būti imamas iš konkretaus techninio dokumento.

Faktinis konstrukcijos kontūras taip pat nėra lygus naudingam vidaus plotui. Vidaus erdvę mažina profiliai, pagrindo elementai, durų mechanizmas, įstrižainės, latakų ar vamzdžių įvadai bei pasirinkta įranga. Lysvės ir stalas turi būti planuojami pagal švarius vidaus matmenis. Daugiau konteksto renkantis konstrukciją pateikia informacija apie aliuminio šiltnamius ir atskira medžiaga apie medinius šiltnamius ir sodo namelius.

Sudėtingą planą skaitykite atskiromis zonomis

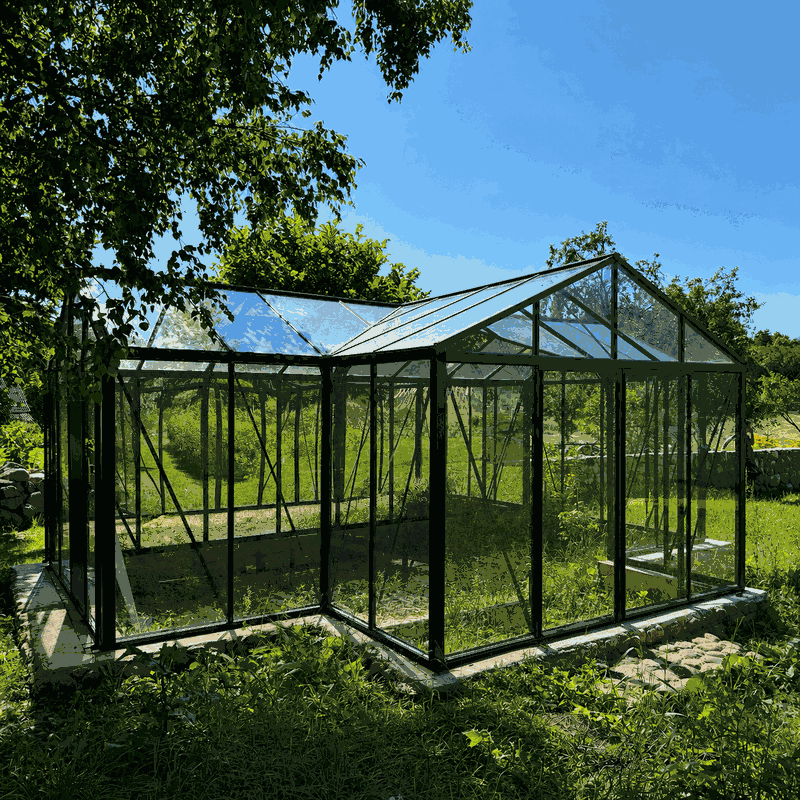

T formos, kryžminę ar išplėstą oranžeriją pirmiausia padalykite į paprastus stačiakampius. Kiekvienai zonai užrašykite plotį, gylį, durų vietą ir jungtį su gretima dalimi. Tik tada tikrinkite bendrą didžiausią konstrukcijos kontūrą. Toks būdas padeda pastebėti įtrauktus kampus ir neleidžia klaidingai palaikyti viso plano vienu stačiakampiu.

Naudinga sudaryti trumpą kontrolinę lentelę:

Zona	Ką tikrinti	Kam tai svarbu
Pagrindinis korpusas	Išorinį plotį ir ilgį	Pagrindo kontūrui
Šoninis sparnas	Gylį ir jungties padėtį	Kampams bei praėjimams
Įėjimas	Laisvą angą ir durų judėjimą	Prieigai ir įrangos įnešimui
Stogo sankirta	Aukščius ir vandens kryptį	Vietai bei priežiūrai

Apie oranžerijos dydžio pasirinkimo logiką taip pat galima skaityti oranžerijos dydžio ir dizaino vadove.

Perkelkite brėžinį į sklypo planą

Pradėkite nuo patikimo atskaitos taško: sklypo ribos, esamo pastato sienos ar geodeziškai nustatytos linijos. Ant paprasto plano pažymėkite šiaurę, priėjimo taką, reljefo kryptį, medžius, tvoras, pastatus ir esamus tinklus. Tada įkelkite ne vien šiltnamio stačiakampį, bet ir aptarnavimo zoną aplink jį.

Prieš kasimo ar betonavimo darbus turi būti patikrintos vietinės sąlygos, galiojantys teritorijų planavimo, statybos ir inžinerinių tinklų reikalavimai. Bendrą įvadą šia tema rasite puslapyje apie tai, ar šiltnamiui arba pergolei reikia statybos leidimo Lietuvoje, tačiau konkrečiam sklypui taikomas sąlygas reikia patikrinti atskirai.

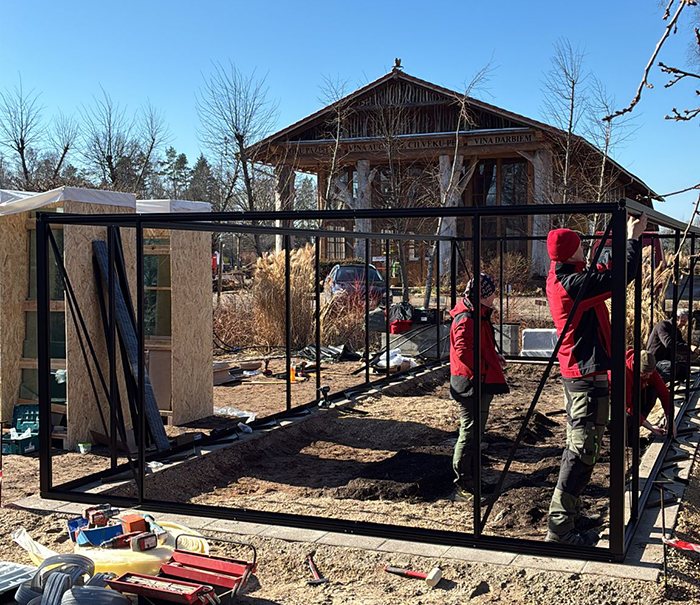

Patikrinkite daugiau nei keturis kampus

Keturi kampai gali sudaryti taisyklingą stačiakampį, tačiau tarpinės pagrindo vietos vis tiek gali būti išlinkusios, nelygios arba nukrypusios nuo linijos. Patikrinkite kiekvienos kraštinės ilgį, abiejų įstrižainių vienodumą, tarpinius taškus ir vieną horizontalią plokštumą. T ar kitos sudėtingos formos pagrindui tikrinkite kiekvieną stačiakampę zoną bei bendrus jų susikirtimo taškus.

Vienodos įstrižainės patvirtina tam tikrą plano geometrijos savybę, bet ne aukščius. Jos taip pat neparodo, ar visi tarpiniai kraštai tiesūs. Todėl įstrižainių patikra yra tik viena iš kelių kontrolės procedūrų.

Kai vietos mažai, sukurkite natūralaus dydžio maketą

Virve, žymėjimo dažais ar laikinais kuoliukais pažymėkite visą išorinį kontūrą. Atskirai parodykite durų judėjimo zoną, praėjimą ir vietą kopėčioms ar stiklo valymui. Pereikite suplanuotu maršrutu nešdami panašaus dydžio daiktą, kokį vėliau teks įnešti į šiltnamį. Toks bandymas dažnai atskleidžia ne matmenų klaidą, o nepatogią padėtį sklype.

Prie sienos tvirtinamų šiltnamių brėžiniai

Sieninei konstrukcijai reikia tikrinti ne tik plotį ir išsikišimą nuo pastato. Svarbūs tvirtinimo linijos aukščiai, pastato sienos tiesumas, karnizai, palangės, lietvamzdžiai, ventiliacijos angos ir durys. Brėžinyje nustatykite, ar aukštis matuojamas nuo šiltnamio pagrindo, ar nuo kito pažymėto lygio.

Esama siena negali būti laikoma idealia vien todėl, kad vizualiai atrodo tiesi. Patikrinkite ją keliose vietose horizontaliai ir vertikaliai. Taip pat turi būti įvertintas sienos tinkamumas tvirtinimui ir vietinės statybos sąlygos. Panašius pasirinkimo principus paaiškina vadovas „Sieninė ar laisvai pastatoma pergolė?“, tačiau šiltnamiui reikia vadovautis būtent jo dokumentais.

Vidų planuokite pagal švarius matmenis

Vidaus plane pirmiausia pažymėkite durų angą ir pagrindinį praėjimą. Tada išdėstykite lysves, stalus, lentynas, vandens talpas ir kitą įrangą. Nepamirškite vietos durims, rankenoms, ventiliacijos elementams ir konstrukcijos įstrižainėms. Jeigu įranga bus įnešama jau surinkta, jos gabaritus palyginkite su siauriausia viso kelio anga, o ne vien su durų vardiniu dydžiu.

Augalų planas taip pat veikia erdvės poreikį. Pavyzdžiui, salotų auginimo šiltnamyje vadove aptariamas auginimo organizavimas, o bazilikų auginimo vadovas padeda įvertinti kitokį sodinimo scenarijų. Temperatūros ir vėdinimo planavimui naudinga medžiaga apie šiltnamio temperatūrą bei drėgmę.

Dokumentus naudokite tinkama seka

1. Užsakymo dokumentai. Patikrinkite modelį, variantą ir pasirinktus priedus.
2. Konkretaus modelio techninis brėžinys. Iš jo imkite konstrukcijos kontūrą ir aiškiai pažymėtus aukščius.
3. Pagrindo ar pamatų informacija. Tikrinkite, kokiai konstrukcijos daliai taikomi pateikti matmenys.
4. Surinkimo instrukcija. Peržiūrėkite visą seką dar prieš pradėdami darbus, ne tik pirmuosius žingsnius.
5. Priežiūros ir garantijos informacija. Išsaugokite ją naudojimo laikotarpiui.

Nesujunkite dviejų panašiai atrodančių modelių lapų. Jei dokumento versija ar matmuo kelia abejonių, prieš įrengdami pagrindą kreipkitės per kontaktų puslapį. Papildomų atsakymų galima ieškoti skiltyje „Dažnai užduodami klausimai apie aliuminio šiltnamius“.

Gavus prekes ir prieš montavimą atliekama patikra

Prieš montavimą palyginkite siuntos dokumentus su užsakymu ir instrukcijos dalių sąrašu. Patikrinkite pakuočių ženklinimą, matomą būklę ir tai, ar turite visus tam etapui reikalingus dokumentus. Dalių neišdėliokite taip, kad būtų prarasti jų kodai ar supainiotos panašios detalės.

Dar kartą pamatuokite paruoštą vietą: bendrus kraštus, įstrižaines, tarpinius taškus ir aukščius. Įsitikinkite, kad prieiga montavimui neužblokuota, o darbo zona saugi. Užsakymo bei pristatymo klausimus tikrinkite pirkimo ir pristatymo sąlygose. Jei neatitikimas pastebėtas dar iki darbų, nekeiskite konstrukcijos savarankiškai – pirmiausia išsiaiškinkite tinkamą sprendimą.

Dažniausios brėžinių skaitymo klaidos

• Nominalus modelio dydis palaikomas tiksliu pamato matmeniu.
• Išorinis kontūras supainiojamas su švariu vidaus plotu.
• Neatsižvelgiama, nuo kurio lygio matuojamas aukštis.
• Liniuote matuojamas telefono ekranas arba automatiškai sumažintas spaudinys.
• Durų varčios dydis palaikomas laisvu praėjimu.
• Patikrinamos įstrižainės, tačiau nepatikrinamas pagrindo horizontalumas.
• Sudėtinga T forma vertinama kaip vienas didelis stačiakampis.
• Naudojamas kito modelio arba senesnės dokumento versijos matmuo.
• Pamirštama priežiūros, montavimo ir lietaus vandens nuvedimo erdvė.
• Priedų vietos numatomos remiantis nuotrauka, o ne konkrečiu brėžiniu.

Dangos rūšis taip pat gali pakeisti dokumentų ir montavimo sprendimų pobūdį. Jei lyginate medžiagas, papildomai perskaitykite informaciją apie polikarbonatą šiltnamiui. Ji nepakeičia pasirinkto modelio instrukcijos.

Klausimai, kuriuos reikia išspręsti prieš patvirtinant vietą

• Ar brėžinys priklauso tiksliai užsakytam modeliui ir jo variantui?
• Ar visi dydžiai pateikti tais pačiais matavimo vienetais?
• Ką žymi bendrasis matmuo: profilius, pagrindą ar tolimiausius elementus?
• Nuo kokio lygio matuojamas konstrukcijos aukštis?
• Kur yra durys ir koks tikrasis laisvas praėjimas?
• Ar užtenka vietos durims, takui, montavimui ir periodinei priežiūrai?
• Ar pagrindas bus tiesus, stačiakampis ir vienoje horizontalioje plokštumoje?
• Ar patikrintos kliūtys virš konstrukcijos ir aplink ją?
• Ar žinomos požeminių bei antžeminių tinklų vietos?
• Ar patikrinti konkrečiai vietai taikomi vietiniai reikalavimai?
• Ar vidaus įranga telpa pro duris ir tarp konstrukcinių elementų?
• Ar neaiškūs matmenys išspręsti prieš užsakant pagrindo darbus?

Dažnai užduodami klausimai

Ar nurodyti šiltnamio matmenys yra vidiniai, ar išoriniai?

Dažniausiai bendrieji gabaritai apibūdina išorę, bet tuo aklai pasikliauti negalima. Matmens pagalbinės linijos turi parodyti, tarp kurių taškų jis nustatytas. Vidaus planavimui ieškokite švarių vidinių matmenų arba apskaičiuokite juos tik remdamiesi dokumentuose aiškiai parodyta konstrukcija.

Ar galiu įrengti pamatą pagal produkto puslapyje pateiktus matmenis?

Produkto puslapio dydžiai pirmiausia padeda palyginti modelius. Prieš įrengiant pamatą reikia konkretaus modelio, varianto ir dokumento versijos techninės informacijos. Jei nėra aišku, ar matmuo taikomas pamatui, pagrindui ar konstrukcijos išorei, darbus sustabdykite ir pasitikslinkite.

Kodėl nominalus dydis skiriasi nuo techninio brėžinio?

Nominalus dydis yra suapvalintas ar kategoriją apibūdinantis pavadinimas, o techniniame brėžinyje pateikiami konkrečių taškų matmenys. Tai nebūtinai reiškia klaidą. Statybvietėje naudotina brėžinio reikšmė, jei dokumentas tikrai skirtas užsakytam variantui ir numatytai užduočiai.

Ką reiškia „ne pagal mastelį“?

Tai reiškia, kad grafinio vaizdo negalima matuoti liniuote ir iš jo proporcijų negalima nustatyti trūkstamų dydžių. Vadovaukitės tik užrašytomis reikšmėmis, pastabomis ir kitais tam modeliui skirtais dokumentais.

Kaip sužinoti, kurioje pusėje yra durys?

Plano vaizde raskite durų simbolį, judėjimo kryptį ir vaizdo orientaciją. Tada palyginkite su atitinkamu fasadu bei surinkimo instrukcija. Nepasitikėkite vien nuotrauka. Jei pasirinkimo metu svarbi konkreti pusė, ją patvirtinkite užsakymo dokumentuose.

Kokie matmenys svarbiausi prie sienos statomam šiltnamiui?

Reikia žinoti konstrukcijos plotį išilgai sienos, išsikišimą nuo jos, priekinį ir galinį aukščius, tvirtinimo liniją bei pagrindo lygį. Taip pat būtina vietoje pamatuoti sienos tiesumą ir kliūtis. Brėžinys nepatvirtina, kad konkreti siena yra tinkama tvirtinti – tai vertinama atskirai.

Kiek papildomos vietos palikti aplink šiltnamį?

Vieno universalaus skaičiaus nėra. Vieta priklauso nuo durų veikimo, stiklo valymo būdo, latakų, lietvamzdžių, montavimo metodo, reljefo ir šalia esančių objektų. Palikite tiek erdvės, kad būtų galima saugiai sumontuoti ir prižiūrėti visas išorines konstrukcijos dalis. Aptarnavimo juostą pažymėkite natūralaus dydžio sklypo makete.

Ar vienodos įstrižainės įrodo, kad pamatas paruoštas teisingai?

Ne. Jos padeda patikrinti stačiakampę geometriją, bet neparodo pagrindo horizontalumo, tarpinių kraštų tiesumo ar teisingo aukščio. Reikia patikrinti kraštines, įstrižaines, kampus, tarpinius taškus ir visos atraminės plokštumos lygį.

Kuriuo dokumentu vadovautis, jei du matmenys nesutampa?

Nespėliokite ir nesirinkite patogesnio skaičiaus. Patikrinkite modelį, variantą, dokumento datą ar versiją ir matmens paskirtį. Naujausias tinkamam modeliui išduotas specializuotas dokumentas paprastai yra aktualesnis už bendrą schemą, tačiau neatitikimą saugiausia patvirtinti su pardavėju ar gamintoju prieš negrįžtamus darbus.

Kur tikrinti garantijos ir priežiūros informaciją?

Taikomas sąlygas rasite puslapyje „Garantija“, o praktinius priežiūros principus – vadove apie aliuminio stiklo šiltnamių priežiūrą. Visada išsaugokite konkretaus gaminio instrukcijas ir užsakymo dokumentus.

Galutinė brėžinio peržiūra

Prieš patvirtindami šiltnamio vietą atlikite paskutinę peržiūrą nedalydami jos į kelias dienas. Vienu metu turėkite užsakymo dokumentus, techninį planą, pagrindo informaciją ir sklypo matavimus. Pažymėkite, kas patikrino kiekvieną reikšmę, ir nepalikite neatsakytų prielaidų.

Paskutinė taisyklė: jeigu matmuo turi įtakos pamatui, sienos tvirtinimui, durų naudojimui ar konstrukcijos tilpimui, jis turi būti ne numanomas, o aiškiai patvirtintas konkretaus modelio dokumentuose.

Daugiau pasiruošimo medžiagos rasite bendroje naudingos informacijos skiltyje. Jei užsakymas dar nepateiktas, peržiūrėkite vadovą „Kaip pateikti užsakymą“. Jei po užsakymo paaiškėjo, kad pasirinkta vieta ar variantas netinka, prieš imdamiesi veiksmų patikrinkite užsakymų keitimo ir atšaukimo politiką.
