Pirties krosnelė ir elektros reikalavimai: planavimo vadovas

Praktiškas vadovas, padedantis suderinti pirties patalpą, elektrinę krosnelę ir elektros instaliaciją dar prieš užsakymą. Sužinokite, kokius duomenis pateikti elektrikui, kaip vertinti gamintojo informaciją ir ką patikrinti prieš pirmąjį kaitinimą.

Elektrinė krosnelė nėra atskiras priedas, kurį galima pasirinkti vien pagal patrauklią galią ar išvaizdą. Ji turi būti suderinta su pirties tūriu, konstrukcija, šilumos nuostoliais, valdymo sistema ir konkrečios vietos elektros infrastruktūra. Kuo anksčiau šie klausimai aptariami su kvalifikuotu elektriku, tuo mažesnė tikimybė, kad surinkus pirtį teks keisti kabelių trasas, elektros skydą arba pačią krosnelę.

Šis vadovas padės pasiruošti renkantis Bloomcabin pirtį, tačiau jis nepakeičia konkretaus krosnelės gamintojo instrukcijos, elektros projekto ar vietoje atliekamo specialisto vertinimo. Lietuvoje taikomi reikalavimai ir techninės sąlygos gali priklausyti nuo objekto, todėl galutinius sprendimus turi priimti reikiamą kompetenciją turintys specialistai.

Ką sudaro elektrinė pirties šildymo sistema

Visa sistema paprastai apima daugiau nei vien krosnelės korpusą. Priklausomai nuo modelio, joje gali būti kaitinimo elementai, akmenų talpa, integruotas arba atskiras valdiklis, temperatūros jutiklis, perkaitimo ribotuvas ir kiti gamintojo nurodyti komponentai. Elektros daliai taip pat reikalinga tinkama maitinimo linija, apsaugos aparatai, laidininkai, sujungimo elementai ir, kai numatyta, atjungimo priemonė.

Negalima manyti, kad skirtingų gamintojų valdikliai, jutikliai ar apsaugos yra tarpusavyje pakeičiami. Krosnelė, jos valdymas ir saugos komponentai turi sudaryti gamintojo patvirtintą sistemą. Prieš pirkdami išsiaiškinkite, kurie elementai įeina į komplektą, o kuriuos reikės įsigyti atskirai.

Pradėkite nuo pirties patalpos, o ne nuo elektros skydo

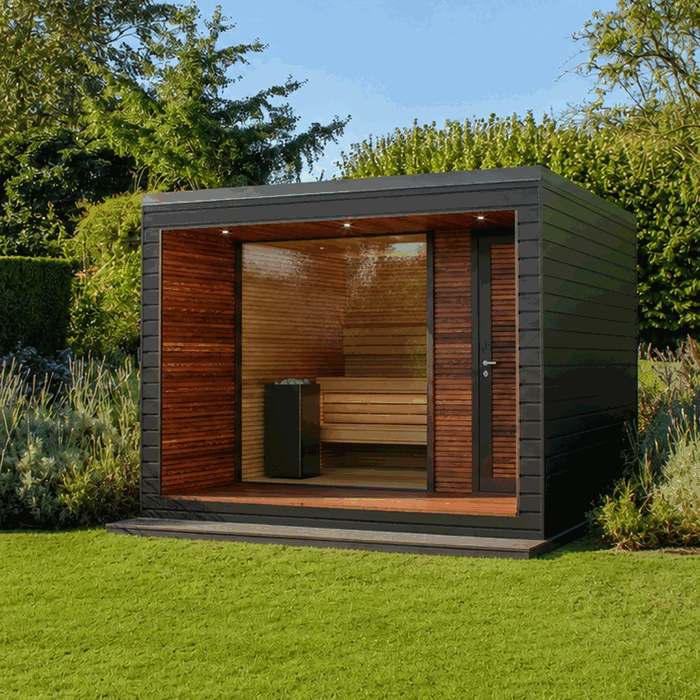

Pirmasis žingsnis – įvertinti realią šildomą erdvę. Vien grindų plotas neparodo, kiek šilumos reikės. Svarbūs vidaus matmenys, lubų aukštis, durų ir langų plotas, sienų sandara, izoliacija, naudojamos apdailos medžiagos bei tai, ar pirtis stovės lauke. Dideli neizoliuoti stiklo ar kitų šilumą intensyviau praleidžiančių paviršių plotai gali pakeisti rekomenduojamą krosnelės parinkimą.

Taip pat svarbi numatyta krosnelės vieta. Aplink ją turi likti gamintojo nurodyti atstumai, o žmonės turi galėti saugiai įeiti, atsisėsti ir nulipti nuo gultų. Negalima iš pradžių išsirinkti didelės krosnelės, o vėliau bandyti ją sutalpinti pažeidžiant saugos zonas.

Informacija, kurią verta surinkti prieš prašant krosnelės rekomendacijos

• Pirties vidaus ilgis, plotis ir aukštis.
• Sienų, lubų ir grindų konstrukcija bei izoliacija.
• Stiklinių durų, langų ir kitų neizoliuotų paviršių plotas.
• Planuojama krosnelės, gultų ir durų padėtis.
• Ar pirtis yra pastato viduje, prijungta prie jo, ar stovi atskirai lauke.
• Atstumas nuo pagrindinio elektros skydo iki pirties.
• Esamo įvado, skydo ir laisvų vietų apsaugos aparatams duomenys.
• Pageidaujamas valdymo būdas ir valdiklio vieta.
• Konkretaus krosnelės modelio techninis lapas bei montavimo instrukcija.

Kaip skaityti krosnelės elektros informaciją

Reklaminis galios skaičius neatsako į visus elektrikui svarbius klausimus. Techninėje lentelėje arba instrukcijoje reikia rasti vardinę galią, reikalaujamą maitinimo įtampą, fazių konfigūraciją, vardinę srovę, prijungimo schemą ir gamintojo nurodytą apsaugą. Taip pat būtina patikrinti, ar maitinimas jungiamas tiesiai į krosnelę, į atskirą valdymo bloką, ar į kitą sistemos dalį.

Duomuo	Kodėl jis svarbus
Vardinė galia	Padeda įvertinti apkrovą, bet viena pati nenustato kabelio ar apsaugos aparato.
Įtampa ir fazės	Parodo, kokio maitinimo reikia konkrečiai versijai.
Vardinė srovė	Naudojama linijai ir apsaugai projektuoti kartu su kitais duomenimis.
Prijungimo schema	Nurodo gnybtus, valdiklio ir jutiklių jungtis.
Gamintojo reikalaujama apsauga	Padeda išvengti netinkamai parinkto automatinio jungiklio ar kitų apsaugos priemonių.
Aplinkos ir temperatūros sąlygos	Nulemia, kur galima montuoti komponentus ir kokie laidai ar korpusai tinkami.

To paties nominalaus galingumo krosnelės nebūtinai jungiamos vienodai. Elektrikas turi remtis konkretaus modelio dokumentais, o ne bendru įpročiu ar kito įrenginio schema.

Atskira grandinė, apsaugos aparatai ir atjungimas

Elektrinei pirties krosnelei paprastai planuojama jai skirta maitinimo grandinė. Prie jos neturėtų būti savavališkai prijungiami sodo šviestuvai, kištukiniai lizdai, vandens šildytuvai ar kiti vartotojai. Atskirta grandinė leidžia tiksliau parinkti laidininkus ir apsaugą bei lengviau nustatyti gedimo priežastį.

Automatinis jungiklis nėra parenkamas vien suapvalinus krosnelės galią. Reikia įvertinti vardinę srovę, fazes, kabelio tipą, skerspjūvį, tiesimo būdą, trasos ilgį, aplinkos temperatūrą, galimą įtampos kritimą ir gamintojo instrukciją. Atjungimo priemonės tipą bei vietą taip pat turi nustatyti specialistas pagal taikomus vietos reikalavimus.

Klausimai elektrikui

• Ar esamo įvado galios pakanka, kai vienu metu veikia ir kiti dideli vartotojai?
• Ar elektros skyde yra tinkama vieta naujai grandinei ir jos apsaugai?
• Kokia kabelio trasa būtų trumpiausia, saugiausia ir prieinama patikrai?
• Kur baigiasi įprasta kabelio trasa ir prasideda aukštos temperatūros zona?
• Kokių apsaugos nuo elektros smūgio ir atjungimo priemonių reikia šiame objekte?
• Kokius matavimus ir dokumentus gausiu užbaigus darbus?

Įvado galios ir elektros skydo planavimas

Net jei skyde yra laisva vieta automatiniam jungikliui, tai dar nereiškia, kad visas objektas turi pakankamai galios. Elektrikas turėtų įvertinti bendrą apkrovą: maisto gaminimo įrangą, šilumos siurblį, vandens šildymą, elektromobilio įkrovimą, dirbtuves, lauko virtuvę ir kitus reikšmingus vartotojus.

Jeigu esamos infrastruktūros nepakanka, galimi keli sprendimo keliai, tačiau jų negalima numatyti neatlikus vietos vertinimo. Kartais tenka keisti skydo įrangą, peržiūrėti apkrovų valdymą ar kreiptis dėl įvado sąlygų pakeitimo. Šiuos klausimus naudinga išspręsti iki užsakymo, ypač jei pirtis yra platesnio sklypo atnaujinimo dalis.

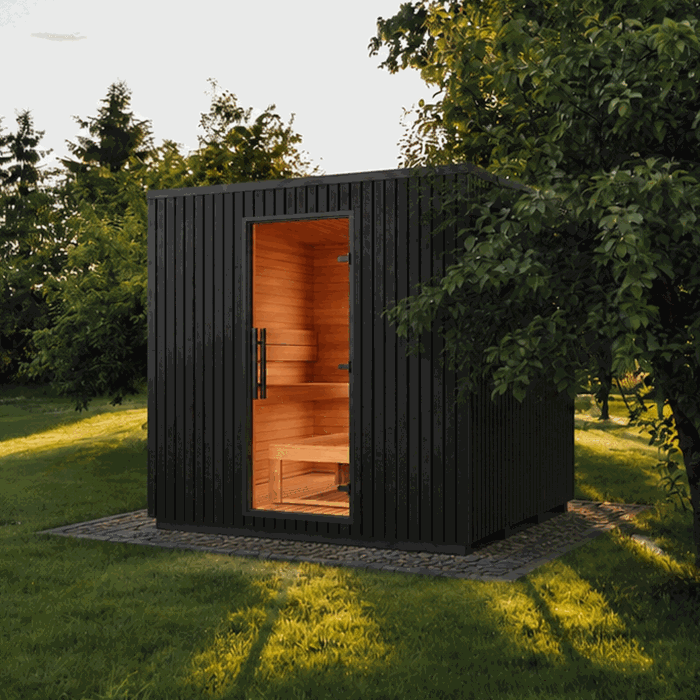

Kabelių trasos ir karščio poveikis

Pirties viduje temperatūra pasiskirsto netolygiai: aukščiau ir prie krosnelės ji paprastai didesnė. Todėl įprastas kabelis negali būti automatiškai laikomas tinkamu visose patalpos vietose. Gamintojo instrukcija gali apibrėžti prijungimo zoną, kabelio atsparumą temperatūrai, jungiamųjų dėžučių vietą ir draudžiamas trasas.

Kabeliai neturi liestis prie karštų paviršių, būti suspausti apdailos elementais ar nutiesti ten, kur vėliau bus gręžiama tvirtinant gultus. Lauke taip pat reikia įvertinti drėgmę, ultravioletinių spindulių poveikį, mechaninio pažeidimo tikimybę, grunto darbus ir vandens nutekėjimą. Požeminės ar antžeminės trasos sprendinys parenkamas pagal vietos sąlygas ir taikomus reikalavimus.

Valdikliai, jutikliai ir nuotolinis valdymas

Vienose krosnelėse valdiklis integruotas, kitose naudojamas atskiras valdymo blokas. Iš anksto išsiaiškinkite, kur leidžiama montuoti ekraną ar valdymo pultą. Ne kiekvienas elektroninis komponentas gali veikti karštoje arba drėgnoje pirties zonoje.

Temperatūros jutiklio vieta yra saugos ir reguliavimo sistemos dalis, o ne būdas gauti malonesnį rodmenį. Jį reikia montuoti tik gamintojo nurodytoje padėtyje krosnelės, lubų ir ventiliacijos angų atžvilgiu. Perkėlus jutiklį, krosnelė gali netinkamai vertinti patalpos temperatūrą.

Nuotolinio paleidimo funkcija gali būti naudojama tik tada, kai ją aiškiai numato konkreti sistema ir įvykdomos visos jos saugos sąlygos. Universalus išmaniojo namo relės modulis nėra savaime tinkamas krosnelei valdyti.

Įžeminimas, potencialų suvienodinimas ir apsauga nuo elektros smūgio

Apsauginio įžeminimo ir kitų apsaugos priemonių negalima pakeisti vien tinkamo dydžio automatiniu jungikliu. Elektrikas turi įvertinti visą grandinę, apsauginio laidininko tęstinumą, tinklo sistemą ir konkrečiai vietai taikomas apsaugos nuo elektros smūgio priemones. Jei pirtyje ar šalia jos yra kitų elektros įrenginių, metalinių konstrukcijų, vandens sistemų ar lauko apšvietimo, jų tarpusavio sąveika taip pat turi būti įvertinta.

Baigus darbus turi būti atliktos reikalingos patikros ir matavimai. Vien tai, kad krosnelė įsijungia, nepatvirtina, jog instaliacija saugi.

Saugūs atstumai ir krosnelės apsauga

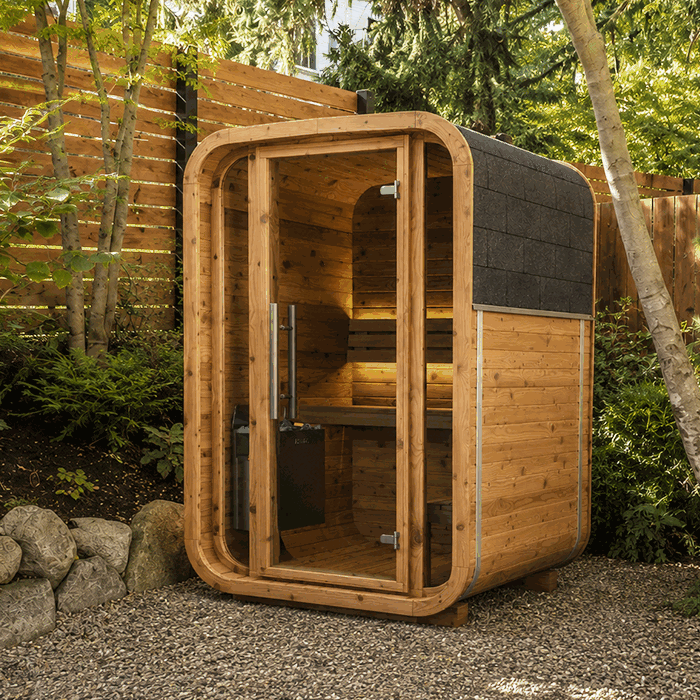

Krosnelės instrukcijoje pateikiami minimalūs atstumai iki sienų, gultų, lubų, medinių paviršių ir kitų elementų. Šių atstumų negalima mažinti dėl patogesnio išplanavimo. Jie priklauso nuo konkretaus modelio, todėl kitos panašiai atrodančios krosnelės schema netinka.

Apsauginė tvorelė gali padėti sumažinti atsitiktinio prisilietimo riziką, tačiau ji turi būti įrengta nepažeidžiant krosnelės saugos zonų ir oro cirkuliacijos. Svarbu įvertinti durų atidarymo kryptį, praėjimą, gultų aukštį ir tai, ar naudotojas negalės lengvai užkliūti už karšto įrenginio. Ant krosnelės ar virš jos negalima palikti degių daiktų.

Praktiška veiksmų seka prieš pirkimą

1. Pasirinkite pirties vietą. Įvertinkite priėjimą, pagrindą, vandens nutekėjimą ir atstumą iki elektros infrastruktūros.
2. Patvirtinkite vidaus planą. Pažymėkite gultus, duris, krosnelę, valdiklį ir galimas kabelių trasas.
3. Surinkite patalpos duomenis. Užrašykite vidaus matmenis, konstrukciją ir stiklo plotus.
4. Gaukite tinkamos krosnelės rekomendaciją. Prašykite konkretaus modelio techninių dokumentų.
5. Pakvieskite elektriką. Tegul jis patikrina įvadą, skydą, trasą ir prijungimo sąlygas.
6. Suderinkite montavimo etapus. Nuspręskite, kada klojami kabeliai ir kada paliekami galutiniai prijungimo taškai.
7. Tik tada patvirtinkite užsakymą. Prieš pirkdami peržiūrėkite kaip pateikti užsakymą, pirkimo ir pristatymo sąlygas bei garantijos informaciją.

Krosnelės komponentų priėmimas ir tikrinimas

Gavę prekes, prieš montavimą palyginkite pakuočių turinį su užsakymu ir komplektacijos sąrašu. Patikrinkite krosnelės modelį, vardinę lentelę, valdiklį, jutiklius, kabelius bei kitus užsakytus elementus. Ieškokite transportavimo pažeidimų, deformacijų ar trūkstamų dalių. Jei kyla neaiškumų, neforsuokite montavimo ir kreipkitės per kontaktų puslapį.

Išsaugokite gaminio etiketės, serijos žymėjimo ir pakuotės nuotraukas, užsakymo dokumentus bei instrukcijas. Nemontuokite komponento, jeigu jo modelis ar elektros duomenys nesutampa su elektriko vertintu variantu.

Montavimo ir pirmojo paleidimo kontrolinis sąrašas

• Pirties konstrukcija surinkta pagal jai skirtą instrukciją.
• Krosnelės modelis ir elektros duomenys sutampa su projektuotu sprendiniu.
• Išlaikyti visi gamintojo nurodyti saugūs atstumai.
• Krosnelė pritvirtinta prie tinkamos konstrukcijos.
• Valdiklis ir jutikliai sumontuoti tik nurodytose vietose.
• Kabeliai apsaugoti nuo karščio, drėgmės ir mechaninių pažeidimų.
• Elektros darbus atliko atitinkamą kompetenciją turintis specialistas.
• Patikrinti gnybtai, apsauginiai laidininkai ir apsaugos aparatai.
• Atlikti taikomi elektros instaliacijos matavimai.
• Akmuo ir jo kiekis parinkti bei sudėti pagal krosnelės instrukciją.
• Pašalintos pakuotės, įrankiai ir degūs daiktai.
• Pirmasis kaitinimas atliekamas prižiūrint, vadovaujantis gamintojo nurodymais.

Pirmojo paleidimo metu stebėkite, ar valdiklis, jutiklis ir krosnelė veikia nuosekliai, ar neatsiranda klaidų, neįprastų garsų ar elektros tiekimo sutrikimų. Pradinio kaitinimo metu naujos medžiagos gali skleisti kvapą, todėl laikykitės vėdinimo nurodymų. Jei kyla abejonių, sistemą išjunkite ir kreipkitės į montuotoją.

Priežiūra ir gedimų paieška

Reguliariai apžiūrėkite krosnelę, apsauginę tvorelę, valdiklį ir matomas kabelių vietas. Laikui bėgant akmenys gali skilti ar suslūgti, todėl juos reikia tikrinti pagal gamintojo priežiūros instrukciją. Oro cirkuliacijos kanalai neturi būti užblokuoti.

Jei krosnelė nekaista, pirmiausia patikrinkite valdiklio pranešimus ir instrukcijoje aprašytus naudotojui leidžiamus veiksmus. Neatidarykite elektros skyrių ir nekeiskite apsaugos aparato didesniu. Pasikartojantis išsijungimas gali rodyti krosnelės, kabelio, gnybtų, jutiklio, valdiklio ar pačios grandinės problemą. Tokį gedimą turi įvertinti specialistas.

Pirties derinimas su bendru kiemo planu

Lauko pirtį verta planuoti kartu su takais, terasa, apšvietimu, vandens nuvedimu, privatumu ir kitais statiniais. Prieš darbus patikrinkite, kokie vietos reikalavimai gali būti taikomi. Pradinei orientacijai naudinga informacija apie tai, ar šiltnamiui arba pergolei reikia statybos leidimo, tačiau kiekvieną pirties situaciją būtina vertinti atskirai.

Jeigu šalia planuojama poilsio zona, galima palyginti sieninę ir laisvai pastatomą pergolę, peržiūrėti aliuminio pergolių matmenų informaciją ir pergolos pamatų vadovą. Papildomai pravers aliuminio pergolių DUK bei paaiškinimas, kaip vertinti bioklimatinę pergolę.

Sklypo planą gali papildyti Classic stiklinis šiltnamis, T formos sodo šiltnamis arba piramidės tipo šiltnamis. Prieš renkantis galima perskaityti apie oranžerijos dydį ir dizainą, polikarbonato savybes ir šiltnamio temperatūros bei drėgmės valdymą. Platesniam sklypo planavimui pravers ir sodininkystės krypčių apžvalga.

Visus objektus pažymėkite viename plane kartu su kabelių trasomis ir būsimomis kasimo vietomis. Daugiau kategorijų rasite puslapiuose Pirtys, Šiltnamiai ir Informacija.

Dažniausiai užduodami klausimai

Ar elektrinę pirties krosnelę galima jungti į esamą buitinį lizdą?

Negalima to nuspręsti vien pagal kištuko ar lizdo išvaizdą. Daugeliui krosnelių reikia specialiai suprojektuotos grandinės ir stacionaraus prijungimo. Vadovaukitės konkretaus modelio instrukcija, o esamą instaliaciją turi patikrinti elektrikas.

Kaip sužinoti, kokio galingumo krosnelės reikia?

Vertinamas ne tik geometrinis tūris. Reikia atsižvelgti į stiklo plotą, izoliaciją, konstrukciją ir kitas šilumos nuostolius didinančias dalis. Tikslius pirties duomenis pateikite krosnelės tiekėjui, o elektrinius parametrus – elektrikui.

Ar krosnelę pirkti prieš kviečiant elektriką?

Geriausia pirmiausia pasirinkti galimą modelį ir gauti jo techninius dokumentus, tačiau užsakymą patvirtinti tik įvertinus elektros infrastruktūrą. Taip sumažinama rizika įsigyti krosnelę, kurios esamame objekte nepavyks racionaliai prijungti.

Ar elektrikas gali parinkti automatinį jungiklį pagal reklamoje nurodytą galią?

Ne vien pagal ją. Reikia konkretaus modelio vardinės srovės, įtampos, fazių, gamintojo schemos, kabelio parametrų, trasos ilgio ir tiesimo sąlygų. Apsauga turi būti suderinta ir su įrenginiu, ir su grandine.

Ar visos krosnelės turi integruotą valdymą?

Ne. Kai kurie modeliai valdomi integruotais reguliatoriais, kitiems reikia atskiro valdymo bloko ir jutiklių. Komplektaciją būtina patikrinti prieš užsakant, nes vien krosnelės korpuso gali nepakakti veikiančiai sistemai.

Ar temperatūros jutiklį galima perkelti ten, kur jis rodys pageidaujamą temperatūrą?

Ne. Jutiklio vietą nustato gamintojas, atsižvelgdamas į krosnelės padėtį, lubas ir oro judėjimą. Savavališkas perkėlimas gali pabloginti temperatūros reguliavimą ir saugos funkcijų veikimą.

Ar krosnelę galima valdyti išmaniojo namo rele?

Tik tuomet, jei tokį sprendimą aiškiai leidžia krosnelės ir valdymo sistemos gamintojas. Krosnelė yra didelės galios šildymo įrenginys, todėl universalus relės modulis negali pakeisti sertifikuotos valdymo ir saugos sistemos.

Ką daryti, jei kaitinant išsijungia automatinis jungiklis?

Neįjunkite jo pakartotinai daug kartų ir nekeiskite didesniu. Leiskite sistemai atvėsti, patikrinkite tik naudotojui skirtus instrukcijos punktus ir kreipkitės į elektriką arba įrangos specialistą. Priežastis turi būti nustatyta matavimais.

Ar malkomis kūrenamai pirčiai taip pat reikia elektros planavimo?

Taip, jei joje numatytas apšvietimas, lizdai, ventiliacija, vandens įranga, valdymas ar lauko takų šviestuvai. Elektros instaliacija vis tiek turi būti pritaikyta karštai, drėgnai aplinkai, nors pati krosnelė elektros nenaudoja.

Ar elektros darbus galima užbaigti dar nesurinkus pirties?

Galima iš anksto įrengti dalį trasos, jei patvirtinti pamatai, pirties padėtis, grindų lygis ir tikslios įvadų vietos. Galutinių kabelių galų ar jutiklių montuoti pagal spėjimą nereikėtų. Palikite galimybę koreguoti prijungimą pagal surinktą konstrukciją.

Kokius dokumentus reikia išsaugoti?

Saugokite užsakymo dokumentus, sąskaitas, konkretaus modelio instrukciją, prijungimo schemą, garantijos informaciją, serijos numerį, montavimo nuotraukas ir atliktų elektros patikrų dokumentus. Jie pravers atliekant priežiūrą, remontą ar keičiant komponentus.

Kas turi priimti galutinius elektros sprendimus?

Krosnelės gamintojas nustato įrenginio montavimo ir prijungimo reikalavimus, o kvalifikuotas elektrikas įvertina konkretaus objekto instaliaciją bei vietoje taikomas taisykles. Pirties pardavėjas gali padėti pateikti gaminio informaciją, tačiau negali nuotoliniu būdu patvirtinti konkretaus elektros sprendinio.
