Kā lasīt siltumnīcas izmērus un tehniskos rasējumus

Praktisks ceļvedis siltumnīcu plānu un tehnisko rasējumu lasīšanai — no kopējiem izmēriem un durvju ailēm līdz pamatu diagonālēm, sienai pievienotām konstrukcijām un pārbaudēm pirms montāžas.

Siltumnīcas nosaukumā norādītais izmērs palīdz salīdzināt modeļus, taču ar to parasti nepietiek, lai sagatavotu pamatus, pārbaudītu vietu dārzā vai izplānotu iekšējo iekārtojumu. Šiem darbiem jāizmanto konkrētā modeļa tehniskais rasējums un aktuālā montāžas instrukcija. Tajos iespējams atšķirt konstrukcijas ārējos izmērus, pamata kontūru, durvju aili, kores augstumu, moduļu dalījumu un citus montāžai būtiskus lielumus.

Šis ceļvedis palīdz sistemātiski lasīt siltumnīcu rasējumus un pamanīt jautājumus, kas jānoskaidro pirms vietas galīgas apstiprināšanas. Ja vēl tikai salīdzināt konstrukciju veidus, vispirms apskatiet siltumnīcu klāstu, kā arī pārskatu par alumīnija siltumnīcām un dārza mājām.

Sāciet ar rasējuma veida noteikšanu

Vienam modelim var būt vairāki attēli, un katrs no tiem atbild uz citu jautājumu. Vispārējā izmēru shēma parāda konstrukcijas galvenos gabarītus, bet pamatu plāns — atbalsta kontūru un stiprinājumu izvietojumu. Fasādes skats palīdz saprast gala sienas, durvju un jumta proporcijas. Sānskatā parasti vislabāk redzams garums, karnīzes līnija un sekciju dalījums. Savukārt montāžas mezglu zīmējumi paskaidro, kā savienojas profili, stiklojums, blīves un stiprinājumi.

Pirms izmēru pierakstīšanas izlasiet rasējuma nosaukumu, modeļa apzīmējumu, versiju un piezīmes. Pārbaudiet, vai shēma attiecas tieši uz izvēlēto garuma variantu, durvju konfigurāciju un komplektāciju. Produkta ilustrācija nav automātiski pamatu plāns, bet dekoratīva dārza vizualizācija nav izmantojama mērīšanai. Plašāku priekšstatu par konstrukciju izvēli sniedz sadaļa siltumnīcas un dārza mājas.

Rasējuma veids	Ko tajā meklēt	Kam tas noder
Plāns no augšas	Platums, garums, pamata kontūra, durvju novietojums	Vietas un pamatu plānošanai
Fasādes skats	Kores augstums, karnīzes augstums, durvju aile	Augstuma un piekļuves pārbaudei
Sānskats	Kopējais garums, moduļi, jumta slīpums	Novietojumam un sekciju izpratnei
Mezgla rasējums	Profilu un detaļu savienojumi	Montāžas secības pārbaudei

Izprotiet siltumnīcas pamatizmērus

Kopējais platums un garums

Kopējais platums parasti tiek rādīts gala sienas skatā, bet kopējais garums — sānskatā vai plānā. Tomēr vienmēr noskaidrojiet, starp kuriem punktiem novilkta izmēru līnija. Tā var norādīt profilu ārējās malas, pamata ārējo kontūru, balstu asis vai citu konkrētu atskaites punktu. Daži izvirzījumi, piemēram, notekas, rokturi vai jumta logu elementi, var atrasties ārpus galvenās kontūras.

Plānojot vietu, nepieskaitiet garuma moduļus pēc fotogrāfijas. Izmantojiet rasējumā norādīto kopējo lielumu. Ja siltumnīcai ir šķērsdaļa, paplašinājums vai T veida plāns, sadaliet konstrukciju atsevišķos taisnstūros un pārbaudiet katru zonu. Lietotāju pieredzi par dažādu konstrukciju praktisku izmantošanu var papildus izlasīt sadaļā atsauksmes par siltumnīcām.

Karnīzes, kores un kopējais augstums

Karnīzes jeb sānu sienas augstums un kores augstums nav viens un tas pats. Karnīzes augstums palīdz novērtēt vietu pie sānu sienām, savukārt kores augstums rāda jumta augstāko punktu. Rasējumā augstums var būt dots no paredzētās pamata plaknes, profila apakšas vai citas atzīmes. Ja pamatne būs pacelta virs apkārtējā seguma, faktiskā virsotnes atzīme dārzā būs attiecīgi augstāka.

Pārbaudiet arī virs konstrukcijas nepieciešamo brīvo telpu. To var ietekmēt atverami jumta logi, tuvumā esoši zari, ēkas pārkare vai citi šķēršļi. Neizseciniet jumta slīpumu tikai pēc attēla — perspektīva var būt maldinoša.

Durvju izmēri

Durvīm būtisks ir ne tikai vērtnes izmērs, bet arī faktiskā brīvā aile. Tehniskajā dokumentācijā noskaidrojiet, vai norādīts rāmja ārējais izmērs, durvju vērtnes izmērs vai brīvais caurejas platums un augstums. Tas ir īpaši svarīgi, ja siltumnīcā jāieved ķerra, plaukti, stādīšanas kastes vai cita dārza tehnika.

Plānā pārbaudiet, uz kuru pusi durvis atrodas un kā tās atveras. Bīdāmām un veramām durvīm nepieciešamā brīvā zona atšķiras. Durvju priekšā jāparedz līdzena pieeja bez pakāpiena, kas traucētu ikdienas pārvietošanos. Ja shēmas simbols nav saprotams, izmantojiet montāžas instrukciju vai jautājiet pārdevējam, nevis pieņemiet, ka produkta fotoattēls rāda vienīgo iespējamo variantu.

Sekciju solis un paneļu dalījums

Daudzu siltumnīcu garums veidojas no atkārtotiem konstrukcijas moduļiem. Rasējumā var būt parādīts attālums starp statņiem, spārēm vai paneļu dalījuma līnijām. Šie starpizmēri palīdz saprast konstrukciju, tomēr tos nedrīkst automātiski reizināt, lai iegūtu kopgarumu: gala profili, savienojumi un atsevišķas sekcijas var būt citādi.

Paneļu dalījums nav drošs pamats stiklojuma vai polikarbonāta pasūtīšanai bez detaļu saraksta. Par materiāla īpašībām varat lasīt ceļvedī par polikarbonātu siltumnīcai, taču konkrētās loksnes un to izmēri vienmēr jāpārbauda attiecīgā modeļa dokumentācijā.

Iemācieties lasīt izmēru līnijas

Tehniskajā rasējumā izmēru norāda skaitlis starp palīglīnijām vai bultiņām. Skaitlis ir noteicošais; līnijas grafiskais garums ir tikai attēlojums. Garākā ārējā līnija bieži parāda kopējo izmēru, bet tuvāk konstrukcijai izvietotās līnijas — atsevišķas sekcijas. Simboli var apzīmēt diametru, rādiusu, leņķi, augstuma atzīmi vai detaļas asi.

Ja izmēri veido ķēdi, pārbaudiet gan atsevišķos posmus, gan norādīto kopējo lielumu. Noapaļošanas dēļ manuāli saskaitīta ķēde reizēm var nedaudz atšķirties. Pamatu sagatavošanai nelietojiet pašu aprēķinātu skaitli, ja rasējumā ir dots ražotāja kopējais kontrolizmērs.

Nemēriet ekrānu vai izdrukāto lapu

PDF fails var būt palielināts, samazināts vai izdrukāts ar iestatījumu “ietilpināt lapā”. Tādēļ lineāls uz ekrāna vai papīra nedod uzticamu konstrukcijas izmēru. Pat rasējums ar norādītu mērogu saglabā to tikai tad, ja izdrukāts pareizajā formātā un bez automātiskas mērogošanas. Ja pie rasējuma rakstīts, ka tas nav mērogā, mērīt attēlu nedrīkst vispār.

Vienmēr pārbaudiet mērvienības

Noskaidrojiet, vai izmēri doti milimetros, centimetros vai metros. Tehniskajos rasējumos bieži izmanto milimetrus, pat ja pie katra skaitļa mērvienība nav atkārtota. Nepārvērtiet mērvienības galvā, veicot vairākus aprēķinus pēc kārtas. Pierakstiet sākotnējo vērtību un pārrēķinu atsevišķi. Īpaši uzmanīgi salīdziniet dažādus dokumentus, jo produkta lapā un montāžas instrukcijā var būt izmantots atšķirīgs noapaļojums.

Nominālais izmērs, faktiskais pamatu laukums un lietderīgā iekšpuse

Nominālais izmērs ir ērts modeļa vai izmēru grupas apzīmējums. Tas ne vienmēr ir precīzs konstrukcijas ārējais gabarīts. Faktiskais pamatu laukums ir kontūra, kas nepieciešama pamatnes un stiprinājumu ierīkošanai, bet lietderīgā iekšējā telpa ir zona, kas paliek starp profiliem, durvīm un citiem elementiem. Šie trīs lielumi var atšķirties.

Iekšējo platumu nevar droši iegūt, vienkārši atņemot profila platumu no ārējā izmēra. Iekšpusē var būt sliekšņi, statņi, atgāžņi un lietusūdens novadīšanas detaļas. Dobēm svarīgs var būt platums grīdas līmenī, bet augstiem augiem — brīvā telpa plecu vai galotņu augstumā. Idejas stādījumu plānošanai sniedz ceļveži par salātu audzēšanu siltumnīcā, bazilika audzēšanu un paprikas un čili audzēšanu.

Sarežģītu plānu lasiet pa atsevišķām zonām

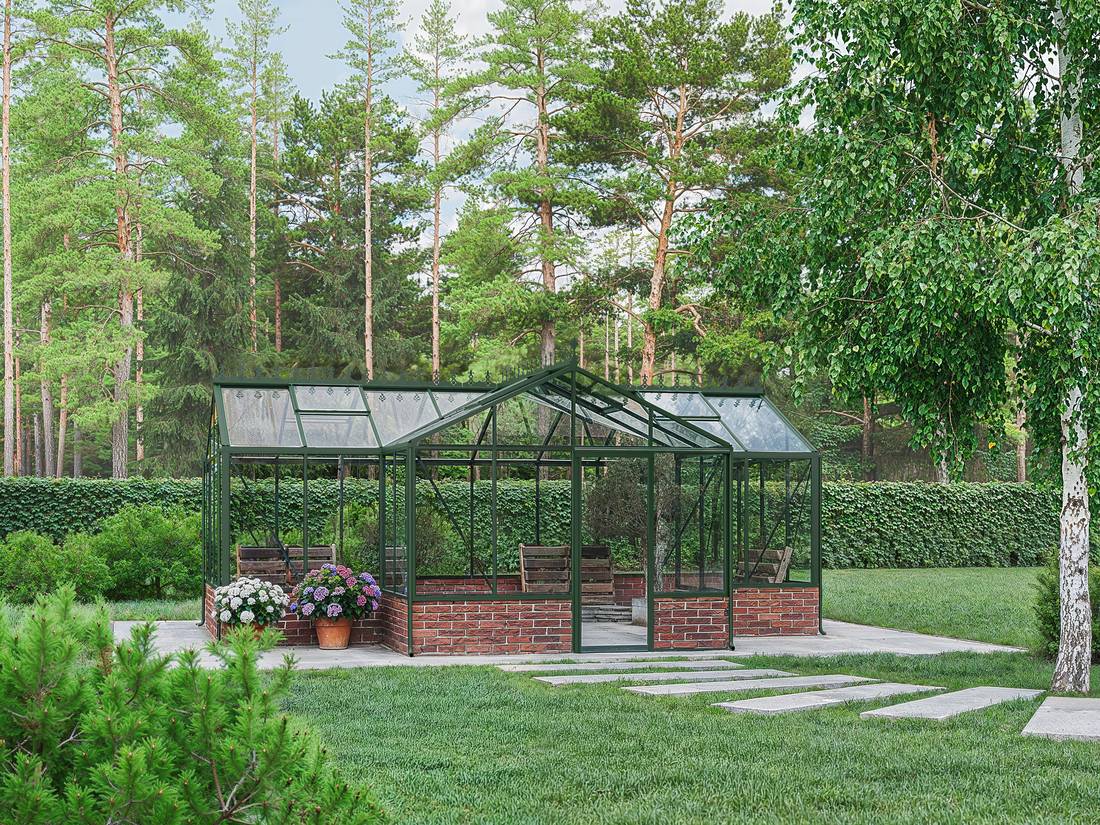

T veida, krustveida vai ar vairākām ieejām veidotu siltumnīcu nevajag uztvert kā vienu vienkāršu taisnstūri. Vispirms plānā atzīmējiet galveno korpusu, pēc tam katru šķērsspārnu, savienojuma zonu un ieeju. Katrai daļai pierakstiet platumu, garumu un atskaites punktus. Beigās pārbaudiet visas konstrukcijas maksimālo ārējo platumu un garumu.

1. Nosakiet galvenā korpusa asi un ārējo kontūru.
2. Atzīmējiet vietas, kur papildu daļas pieslēdzas galvenajai konstrukcijai.
3. Pārbaudiet iekšējos stūrus, kuros jābūt precīzai ģeometrijai.
4. Atsevišķi pierakstiet katras ieejas novietojumu un atvēršanās zonu.
5. Salīdziniet plānu ar fasāžu un sānskatu, lai nesajauktu puses.

Sarežģītā plānā viena pareiza diagonāle neapstiprina visas konstrukcijas ģeometriju. Jāpārbauda katrs taisnstūrveida posms un savienojuma ass.

Pārnesiet rasējumu uz zemesgabala plānu

Pirms pamatu izbūves izveidojiet vienkāršu situācijas plānu. Tajā atzīmējiet ēkas, robežas, celiņus, kokus, inženiertīklus, nogāzes un vietas, kur uzkrājas ūdens. Pēc tam iezīmējiet siltumnīcas ārējo kontūru un atsevišķi — pamata kontūru, ja tās nav vienādas. Ņemiet vērā piekļuvi montāžas, tīrīšanas, stiklojuma kopšanas un lietusūdens novadīšanas darbiem.

Latvijā konkrētajā vietā piemērojamās prasības var būt atkarīgas no būves veida, novietojuma un pašvaldības nosacījumiem. Pirms darbu sākšanas pārbaudiet aktuālās vietējās prasības. Sākotnēju orientāciju sniedz raksts vai siltumnīcai vai pergolai vajag būvatļauju Latvijā, taču tas neaizstāj konkrētajam īpašumam piemērojamo prasību pārbaudi.

Pārbaudiet vairāk nekā četrus stūrus

Četri mietiņi parāda tikai aptuvenu taisnstūri. Ar auklu atzīmējiet pilnu perimetru, durvju aili, izvirzījumus un galvenās asis. Izmēriet malas vairākos punktos, jo apmales vai pamatu veidņi var izliekties starp stūriem. Pārbaudiet līmeni visā kontūrā, nevis tikai vienā galā. Vienādas diagonāles palīdz apstiprināt taisnstūra taisnleņķus, bet nepierāda pareizu platumu, garumu, augstuma līmeni vai novietojumu zemesgabalā.

Šaurā vietā izveidojiet pilna izmēra maketu

Ja siltumnīca atradīsies starp žogu, māju vai kokiem, izklājiet auklu precīzā pilna izmēra kontūrā. Ar vertikālām latām var iezīmēt karnīzes un kores augstumu. Atveriet pagaidu “durvis” paredzētajā virzienā un izstaigājiet pieeju ar ķerru. Šāds makets ātri parāda, vai netraucēs jumta pārkare, vārti, celiņa pagrieziens vai ikdienas apkopes zona.

Pie ēkas sienas montējamu siltumnīcu rasējumi

Sienai pievienotai jeb lean-to siltumnīcai jālasa gan grīdas plāns, gan sienas pieslēguma skats. Svarīgs ir konstrukcijas izvirzījums no sienas, garums gar sienu, zemākās un augstākās malas atzīme, durvju vieta un paredzētā pieslēguma līnija. Jāpārbauda arī palodzes, notekas, ventilācijas izvadi, cokols, fasādes nelīdzenumi un jumta pārkare.

Rasējums pats par sevi neapstiprina esošās sienas piemērotību slodžu uzņemšanai vai stiprinājumu veidu. Sienas materiāls un stāvoklis jānovērtē atbilstoši projektam un vietējiem nosacījumiem. Līdzīgu plānošanas principu skaidro arī ceļvedis sienas pergola vai brīvi novietojama pergola. Savukārt izmēru salīdzināšanai citā konstrukciju kategorijā noder pergolu izmēru ceļvedis un informācija par bioklimatiskas vai klasiskas pergolas izvēli.

Plānojiet iekšpusi pēc brīvajiem izmēriem

Ārējie gabarīti neparāda, cik plata būs eja vai cik augsts plaukts ietilps pie slīpās jumta plaknes. Iekšējo plānu veidojiet pēc skaidri norādītiem iekšējiem izmēriem vai pēc konstrukcijas uzmērīšanas pēc montāžas. Atzīmējiet durvju kustību, ventilācijas logus, statņus, sliekšņus, notekcaurules un zonas, kur nepieciešama piekļuve stiprinājumiem.

Vispirms rezervējiet galveno eju un ērtu darba zonu pie ieejas. Pēc tam izvietojiet dobes, galdus un plauktus. Augstākos augus plānojiet tur, kur jumta ģeometrija nodrošina pietiekamu brīvo telpu. Vienlaikus apsveriet gaisa cirkulāciju; praktiska informācija pieejama ceļvedī par siltumnīcas temperatūru un gaisa mitrumu Latvijas klimatā.

Izmantojiet dokumentus pareizā secībā

Drošākā darba secība ir no vispārīgā uz konkrēto. Produkta lapa palīdz izvēlēties modeli un saprast konfigurāciju. Aktuālais izmēru rasējums ļauj pārbaudīt vietu. Pamatu vai pamatnes plāns nosaka sagatavošanas ģeometriju. Montāžas instrukcija izskaidro detaļu secību un kontrolmērījumus. Garantijas un apkopes dokumenti nosaka turpmākās darbības.

1. Apstipriniet precīzu modeli, izmēra variantu un komplektāciju.
2. Lejupielādējiet vai saņemiet tieši šim variantam paredzēto aktuālo rasējumu.
3. Salīdziniet rasējuma identifikāciju ar pasūtījuma dokumentiem.
4. Pārbaudiet pamatu prasības pirms materiālu iegādes un darbu sākšanas.
5. Montāžas laikā sekojiet instrukcijas secībai, nevis tikai kopskatam.

Ja vēlaties profesionālu uzstādīšanu, iepazīstieties ar montāžas pakalpojumiem. Pasūtīšanas posmā noder arī norādes kā veikt pasūtījumu un iepirkšanās un piegādes noteikumi.

Saņemšanas un pirmsmontāžas pārbaudes

Pēc piegādes vispirms identificējiet iepakojumus un dokumentāciju. Nepieņemiet, ka līdzīga izskata profili ir savstarpēji aizvietojami. Salīdziniet modeļa un komplektācijas apzīmējumus ar pasūtījumu un detaļu sarakstu. Pārbaudiet, vai pamatne atbilst aktuālajam rasējumam, nevis iepriekš saglabātai citas versijas shēmai.

• Pārliecinieties, ka saņemta pareizā modeļa un izmēra dokumentācija.
• Saskaitiet iepakojumus atbilstoši piegādes dokumentiem.
• Pirms izpakošanas nofotografējiet iepakojumu stāvokli.
• Sašķirojiet detaļas pēc instrukcijā izmantotajiem apzīmējumiem.
• Atkārtoti izmēriet pamata platumu, garumu, diagonāles un līmeni.
• Pārbaudiet durvju pusi un piekļuvi montāžas zonai.
• Nesāciet neatgriezeniskus darbus, kamēr neskaidrības nav atrisinātas.

Vispārīgu atbalsta informāciju atradīsiet sadaļā Informācija, bet ar konkrētiem jautājumiem varat izmantot kontaktinformāciju.

Biežākās kļūdas rasējumu lasīšanā

• Nominālais izmērs tiek uzskatīts par pamatu izmēru. Pamatiem izmantojiet konkrēto pamatu plānu.
• Attēls tiek mērīts ar lineālu. Noteicoši ir uzrakstītie skaitļi un mērvienības.
• Tiek sajaukti ārējie un iekšējie izmēri. Pārbaudiet izmēru līniju atskaites punktus.
• Netiek ņemts vērā pamatnes augstums. Tas var mainīt konstrukcijas kopējo augstuma atzīmi attiecībā pret apkārtni.
• Durvju puse tiek noteikta pēc reklāmas fotoattēla. Izmantojiet plānu un montāžas instrukciju.
• Pārbauda tikai diagonāles. Jāpārbauda arī malas, līmenis, taisnums un novietojums.
• Tiek izmantota cita modeļa instrukcija. Pat vizuāli līdzīgām konstrukcijām mezgli var atšķirties.
• Pamatne tiek uzbūvēta pārāk agri. Vispirms jāapstiprina pasūtījuma variants un aktuālais rasējums.

Pamatnes sagatavošanas loģiku palīdz izprast arī pergolas pamatnes sagatavošanas ceļvedis, taču pergolas un siltumnīcas rasējumus nedrīkst savstarpēji aizstāt.

Jautājumi, kas jāatrisina pirms plānojuma apstiprināšanas

• Vai rasējums attiecas uz precīzu pasūtīto modeli, garumu un durvju konfigurāciju?
• Vai norādītie izmēri ir konstrukcijas ārējie gabarīti, pamata izmēri vai asu attālumi?
• No kuras atzīmes mērīts augstums?
• Vai pamata augšējai plaknei jābūt vienā līmenī visā perimetrā?
• Kur atrodas durvis, logi, notekas un citi kustīgi vai izvirzīti elementi?
• Vai ir pietiekami daudz vietas montāžai, tīrīšanai un apkopei?
• Vai grunts, drenāža un piebraukšana ir piemērota plānotajiem darbiem?
• Vai pārbaudītas konkrētajā vietā piemērojamās pašvaldības un citas prasības?
• Kurš dokuments ir jaunākā apstiprinātā versija?

Pirms izvēles varat pārskatīt arī biežāk uzdotos jautājumus par alumīnija siltumnīcām. Dizaina idejas un siltumnīcu formu kontekstu sniedz raksts par Viktorijas stila siltumnīcu dizainu.

Biežāk uzdotie jautājumi

Vai norādītie siltumnīcas izmēri ir iekšējie vai ārējie?

Tas jānosaka pēc konkrētā rasējuma. Produktu salīdzinājumos visbiežāk redzami vispārīgi vai ārējie gabarīti, taču pamatu shēmā var būt norādīta pamata kontūra, profilu malas vai stiprinājumu asis. Meklējiet bultiņu galapunktus un paskaidrojošās piezīmes. Ja atskaites punkti nav skaidri, pieprasiet apstiprinājumu pirms pamatu izbūves.

Vai pamatus drīkst būvēt pēc produkta lapā norādītajiem izmēriem?

Nē, ja vien nav skaidri apstiprināts, ka tie ir precīzi pamatu izmēri konkrētajam pasūtījuma variantam. Produkta lapas izmēri paredzēti galvenokārt izvēlei un salīdzināšanai. Pamatiem izmantojiet aktuālo pamatu vai montāžas rasējumu.

Kāpēc nominālais izmērs atšķiras no tehniskā rasējuma?

Nominālais izmērs var būt noapaļots modeļa apzīmējums, savukārt rasējumā norādīti faktiskie konstrukcijas vai pamata kontrolizmēri. Tā nav automātiski kļūda. Svarīgi saprast, kādu lielumu apraksta katrs skaitlis.

Ko nozīmē “nav mērogā”?

Tas nozīmē, ka attēla grafiskās proporcijas nedrīkst izmantot izmēru noteikšanai. Jāpaļaujas tikai uz norādītajiem skaitļiem, simboliem un piezīmēm. Ar lineālu izmērīts attālums šādā lapā nav derīgs montāžas lēmumiem.

Kā noteikt, kurā pusē atrodas durvis?

Skatieties plānu no augšas un pārbaudiet skata virziena apzīmējumus. Fasādes skats viens pats var būt nepietiekams, jo nav vienmēr skaidrs, vai redzama ārpuse vai iekšpuse. Durvju detaļu montāžas secība instrukcijā palīdz apstiprināt novietojumu un atvēršanās veidu.

Kādi izmēri ir svarīgākie sienai pievienotai siltumnīcai?

Jāpārbauda garums gar sienu, izvirzījums no sienas, zemākās un augstākās malas atzīme, pieslēguma līnija, durvju vieta un brīvā telpa zem pārkarēm. Jānovērtē arī sienas taisnums un piemērotība paredzētajam stiprinājumam.

Cik daudz papildu vietas atstāt ap siltumnīcu?

Universāls attālums neder visām situācijām. Vietai jānodrošina droša montāža, stiklojuma un profilu kopšana, durvju un logu darbība, lietusūdens novadīšana un piekļuve apkārtnei. Jāievēro arī konkrētajā īpašumā piemērojamās prasības.

Vai vienādas diagonāles pierāda, ka pamati ir pareizi?

Tās palīdz pierādīt, ka taisnstūrveida kontūra ir taisnleņķa, taču neapstiprina pareizu malas garumu, līmeni, augstuma atzīmi vai atrašanās vietu. Sarežģītam plānam jāpārbauda vairāki posmi, asis un iekšējie stūri.

Kurš dokuments ir noteicošais, ja divi izmēri nesakrīt?

Apturiet ar šo izmēru saistītos darbus un noskaidrojiet, kurš ir jaunākais konkrētajam pasūtījumam apstiprinātais dokuments. Nesaskaņu nedrīkst atrisināt, izvēloties ērtāko skaitli vai vidējo vērtību. Saglabājiet saņemto rakstisko precizējumu kopā ar dokumentāciju.

Kur pārbaudīt garantijas un apkopes informāciju?

Garantijas nosacījumus skatiet sadaļā Garantija. Praktiski kopšanas principi pieejami ceļvedī par alumīnija un stikla siltumnīcu kopšanu. Vienmēr ievērojiet konkrētā modeļa dokumentus un aktuālos nosacījumus.

Noslēguma rasējuma pārbaude

Pirms vietas vai pamatu galīgas apstiprināšanas veiciet pēdējo pārbaudi vienā secībā: modelis, dokumenta versija, mērvienības, ārējie gabarīti, pamata kontūra, diagonāles, augstumi, durvju novietojums, kustīgie elementi un apkopes telpa. Salīdziniet plānu ar reālo zemesgabalu un pārliecinieties, ka visi iesaistītie izmanto vienu un to pašu rasējuma versiju.

Labs rasējuma lasījums nebeidzas ar viena platuma un garuma pierakstīšanu. Drošs rezultāts rodas, kad ir saprasts katra izmēra atskaites punkts, dokumenta mērķis un saistība ar reālo montāžas vietu.

Ja kāda atzīme, mērvienība vai detaļas puse nav viennozīmīga, precizējiet to pirms materiālu pasūtīšanas vai neatgriezenisku darbu sākšanas. Tas ir vienkāršākais veids, kā izvairīties no nepareiza pamata, ierobežotas piekļuves un dārgām izmaiņām montāžas laikā.
