Instruções de montagem, desenhos técnicos e documentação do produto

Um guia técnico para utilizar corretamente instruções de montagem, desenhos, listas de peças e documentação complementar do produto — desde o planeamento e a verificação da mercadoria até à entrega final documentada.

As instruções de montagem, os desenhos técnicos e as listas de peças formam, em conjunto, a base para uma instalação controlada. Ajudam a planear o local, verificar uma entrega, seguir a sequência correta de montagem e realizar a manutenção posterior. Contudo, é essencial que todos os documentos correspondam ao produto exato, à versão encomendada e ao conteúdo atual da entrega.

A biblioteca de documentos integrada no início da página é o ponto de acesso central às instruções disponíveis. Este guia explica como reunir um conjunto de documentos fiável e evitar interpretações incorretas comuns. Em caso de dúvidas específicas sobre o produto ou de informações contraditórias, solicite esclarecimentos através da página Bloomcabin Contacto antes de iniciar os trabalhos.

Que documentação de produto Bloomcabin pode estar disponível

O âmbito da documentação depende do tipo de produto, modelo, versão e acessórios. Nem todos os documentos estão necessariamente disponíveis como ficheiros separados. As informações também podem estar reunidas num manual geral ou em documentos específicos da encomenda.

Um conjunto completo de documentos pode incluir os seguintes conteúdos:

• instruções de montagem com etapas de trabalho e ilustrações,
• desenhos técnicos com vistas, dimensões e designações dos componentes,
• indicações relativas à fundação ou à instalação,
• listas de materiais, de embalagem ou de peças,
• documentação sobre portas, janelas, sistemas de cobertura ou outros acessórios,
• instruções para receção, armazenamento e verificação da entrega,
• instruções de conservação, utilização e manutenção,
• suplementos ou folhas de alteração específicos da encomenda.

Uma página de produto não substitui estes documentos. Apoia a escolha, enquanto a documentação de montagem trata da execução concreta. Isto é particularmente importante para diferentes tipos de construção, por exemplo, uma pérgola de parede ou uma pérgola independente ou na comparação entre uma pérgola bioclimática e uma pérgola clássica.

Documentos a verificar antes da compra

A verificação dos documentos não começa apenas no dia da montagem. Antes de encomendar, devem estar esclarecidas as dimensões exteriores principais, o tipo de construção, o acesso ao local e a adequação geral da área prevista. Para pérgolas, o guia de dimensões para pérgolas apoia esta avaliação inicial. Para estufas e jardins de inverno, a visão geral de estufas e jardins de inverno oferece orientação relacionada com o produto.

Verifique também se, no local concreto, o projeto necessita de avaliação urbanística, técnica ou quanto ao impacto na vizinhança. Em Portugal, podem ser determinantes a classificação municipal, o plano aplicável, as características do terreno e o tipo de construção. O artigo sobre a questão de saber se uma estufa ou uma pérgola necessita de licença oferece uma orientação inicial, mas não substitui a confirmação dos requisitos aplicáveis junto do serviço de urbanismo da câmara municipal.

O percurso de entrega, a área de descarga e o armazenamento temporário também fazem parte do planeamento. Encontrará informações em Compra e entrega bem como nas indicações sobre a compra de uma estufa com entrega transfronteiriça, na medida em que sejam relevantes para o local de entrega previsto.

Associar cada manual ao produto exato

Um aspeto semelhante não significa uma construção idêntica. Dois modelos podem diferir nos perfis, pontos de ligação, estrutura do telhado, sistema de portas, envidraçamento ou acessórios. As variantes de dimensão da mesma família de produtos também podem ter quantidades de peças ou sequências de montagem diferentes.

Por isso, nunca utilize um manual apenas porque as ilustrações se parecem com o produto entregue. A associação deve ser confirmada, pelo menos, através da designação do modelo, versão, dimensões e, quando aplicável, da versão do documento. Isto aplica-se, por exemplo, a versões autónomas de sauna como a sauna exterior Elma S, a sauna de barril HC150 ou a sauna de barril HC 180. A documentação de outro modelo não constitui um manual de substituição fiável.

Como identificar o conjunto de documentos correto

Comece pela confirmação da encomenda e compare os dados do produto com as identificações das embalagens, as listas de peças e os títulos dos documentos. Em seguida, reúna um conjunto de documentos que abranja o produto principal, a variante de dimensão e todas as opções encomendadas.

1. Verificar os dados da encomenda: anote o nome do modelo, a versão e as opções encomendadas.
2. Comparar os títulos dos documentos: inclua apenas ficheiros cuja associação seja inequívoca.
3. Determinar a versão: registe a data de revisão, o número da versão ou outra identificação, se disponível.
4. Incluir suplementos: adicione manuais separados para acessórios ou componentes diferentes.
5. Suspender em caso de contradições: se existirem indicações de dimensões ou montagem divergentes, não escolha autonomamente; peça que a divergência seja esclarecida.

Guarde os ficheiros originais sem alterações. As cópias de trabalho podem conter marcações, mas devem continuar claramente identificáveis como cópias. Encontrará informações sobre o processo de encomenda em Como encomendar.

Como ler corretamente desenhos técnicos

Comece pela identificação do desenho

Leia primeiro a legenda, o título ou o cabeçalho do documento. Podem indicar o modelo, a designação do desenho, a revisão, a data, a unidade e o número da folha. As dimensões só devem ser transferidas após esta verificação de identidade. Se um desenho tiver várias folhas, todas devem pertencer ao mesmo conjunto.

Preste atenção às indicações de alteração. Uma revisão mais recente pode substituir determinadas dimensões ou detalhes. Isto não significa automaticamente que todos os desenhos mais antigos estejam errados para cada versão já entregue. O critério decisivo é a associação à encomenda concreta.

Compreender as diferentes vistas

A planta, a vista lateral, a vista frontal, o corte e a vista de detalhe mostram informações diferentes. Uma planta descreve normalmente a disposição horizontal. As vistas mostram alturas e contornos exteriores. Os cortes tornam visíveis componentes ocultos ou sequências de camadas. Os detalhes ampliados explicam ligações que não podem ser representadas de forma inequívoca na vista geral.

As linhas tracejadas podem representar arestas ocultas. As linhas auxiliares de cotagem, os eixos e os pontos de referência não são componentes. Leia também as indicações relativas à simetria, aos elementos repetidos e à montagem em espelho. Um desenho deve ser interpretado sempre como um sistema completo, não como uma coleção de números isolados.

Distinguir as dimensões do produto das dimensões em obra

As dimensões exteriores do produto, as dimensões entre eixos, as dimensões da fundação e o espaço de trabalho necessário podem diferir entre si. Por isso, não transfira automaticamente uma dimensão exterior para a fundação. As dimensões das aberturas, saliências, zonas de drenagem e acessos de montagem também devem ser considerados separadamente.

Baseie-se exclusivamente nos valores numéricos indicados. Um PDF visualizado no ecrã ou uma impressão pode ter sido redimensionado. A medição com uma régua ou uma ferramenta de ecrã só deve ser feita se o documento indicar expressamente que está à escala, se a escala tiver sido verificada e se não existir uma cota prioritária. Em caso de dúvida, prevalece a cota indicada, não a proporção visual.

Documentação da fundação e do local de instalação

A fundação é a interface geométrica entre o terreno e o produto. Erros de nivelamento, posicionamento ou esquadria muitas vezes não podem ser compensados durante a montagem deslocando perfis individuais. Por isso, leia em conjunto a documentação de montagem e da fundação antes de iniciar escavações, cofragens ou fixações.

O guia sobre fundações para pérgolas explica questões essenciais de planeamento. No entanto, as especificações de fundação próprias do produto e as condições locais continuam a ser determinantes. Entre os aspetos a verificar incluem-se:

• a localização e orientação no terreno,
• a acessibilidade para a montagem e manutenção posterior,
• o nivelamento, as referências de altura e as diagonais,
• a capacidade de carga e as características do terreno,
• a drenagem e a prevenção de acumulações indesejadas de água,
• a posição de tubagens, ligações e pontos de fixação,
• os requisitos construtivos e técnicos aplicáveis no local.

No caso de saunas, devem também ser verificados os requisitos aplicáveis às ligações, ao funcionamento e à segurança para o local concreto e o equipamento escolhido. A visão geral de saunas serve para selecionar produtos e não substitui documentação de planeamento específica da encomenda.

Receber a entrega e verificar as peças

Planeie a verificação da mercadoria como uma etapa de trabalho autónoma. Compare a quantidade e a identificação dos volumes com a documentação de entrega disponível. Documente de imediato e de forma clara danos visíveis, volumes em falta ou embalagens invulgares. Abra as embalagens de forma controlada para não danificar componentes, superfícies ou identificações.

Organize os componentes por grupo de montagem e número de peça. Os perfis compridos devem ser armazenados de modo a não se deformarem devido a pontos de apoio inadequados. Vidro, painéis, componentes de madeira, ferragens e elementos de fixação requerem, cada um, um armazenamento temporário seguro e adequado. Siga as instruções fornecidas.

Efetue a verificação com base na lista de peças ou de volumes, e não apenas nas fotografias do produto. Registe divergências de quantidade com o número de posição exato e tire fotografias esclarecedoras. Informações gerais sobre o âmbito e as condições da garantia encontram-se na secção Garantia ; para um caso concreto, tenha disponíveis os respetivos dados da encomenda e da entrega.

Utilizar eficazmente o manual de montagem

Preparar antes da primeira ligação

Leia todo o manual pelo menos uma vez. Identifique as ferramentas, os meios auxiliares, as pessoas e as áreas de trabalho seguras necessários para cada etapa. Verifique a fundação, os componentes e o conjunto documental antes de realizar a primeira ligação permanente.

Disponha parafusos e ferragens em recipientes identificados. Elementos de ligação com aspeto semelhante não devem ser misturados. Proteja as superfícies revestidas do contacto com apoios duros ou sujos. Remova os materiais de proteção apenas na fase prevista.

Respeitar a sequência

As sequências de montagem têm frequentemente em conta a acessibilidade, o alinhamento e a posterior instalação de outros componentes. Uma estrutura apertada definitivamente demasiado cedo pode impedir ajustes posteriores. Omitir um suporte aparentemente pequeno pode obrigar à desmontagem de conjuntos maiores.

Assinale as etapas concluídas numa cópia de trabalho. Pare se uma ilustração não corresponder ao conjunto real. Verifique então a designação da peça, a orientação, as etapas anteriores e a versão do documento. Fotografias de produtos, por exemplo em artigos sobre estufas vitorianas ou orangeries, mostram o design e a utilização, mas não uma sequência de montagem vinculativa.

Verificar elementos de ligação e ajustes

Utilize apenas os elementos de ligação indicados na etapa correspondente. O comprimento, a geometria da cabeça, as anilhas e a posição podem ser estruturalmente relevantes. Não aperte todas as ligações de imediato e definitivamente se o manual prever primeiro uma montagem folgada ou um alinhamento posterior.

Durante a montagem, verifique repetidamente a verticalidade, o nível, o alinhamento, as diagonais e a uniformidade das juntas. Quando os desvios são identificados cedo, é geralmente mais fácil determinar a respetiva causa. Não utilize furos adicionais, calços ou aplicação de força como correção improvisada sem antes verificar a correspondência do produto, a geometria da fundação e o sentido de instalação.

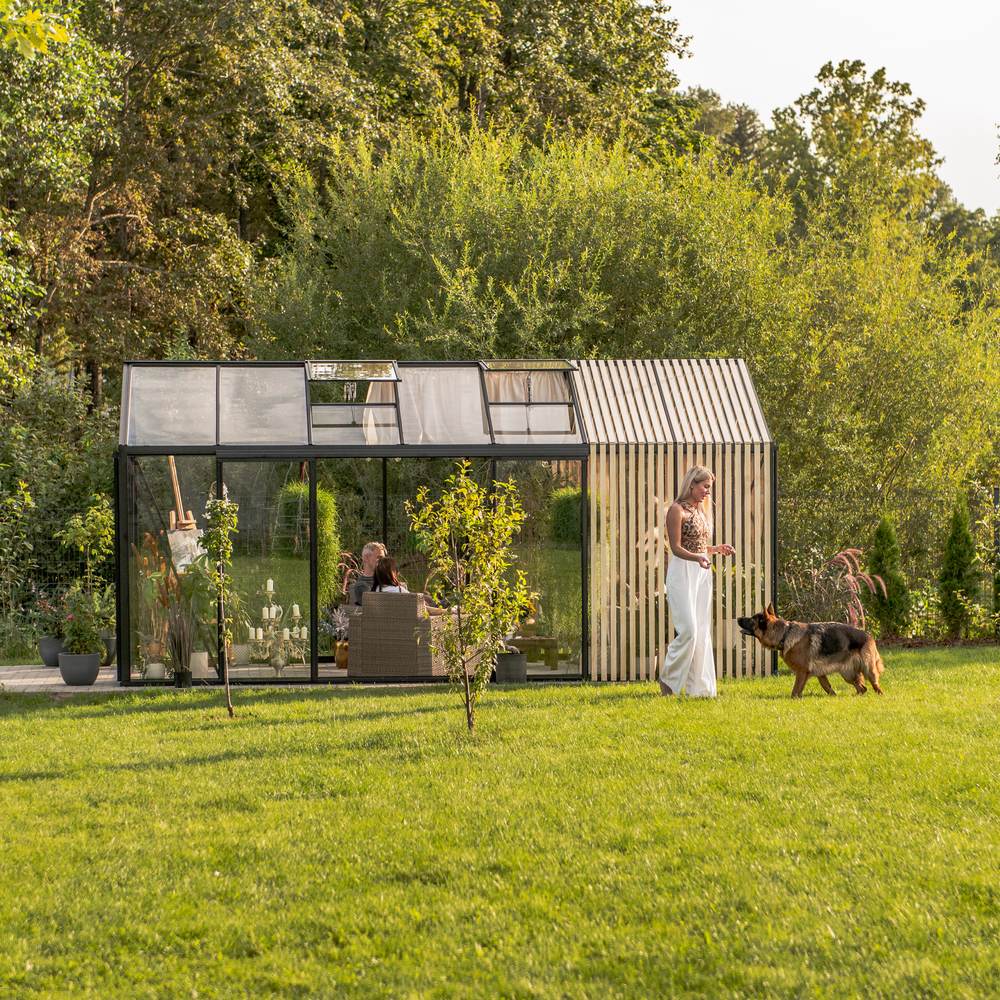

Anna Koku Skola como sequência contínua de instalação

A sequência de imagens Anna Koku Skola deve ser lida como a documentação de uma única instalação. As imagens mostram estados sucessivos da mesma montagem, e não projetos independentes. As alterações nas estruturas visíveis, no envidraçamento ou no ambiente de trabalho resultam do progresso da montagem.

Esta sequência ajuda a compreender a configuração espacial: desde o local preparado, passando pela estrutura portante, até às fases posteriores de acabamento. Continua, contudo, a ser um complemento visual. Não se podem deduzir de uma fotografia fixações ocultas, dimensões exatas, binários de aperto ou a sequência de etapas intermédias não mostradas. A documentação técnica correspondente tem prioridade.

Controlo documental durante a montagem

Quando trabalham várias pessoas, deve estar definida a versão dos documentos aplicável. Uma pessoa deve gerir o conjunto documental e registar alterações ou questões pendentes. As impressões desatualizadas devem ser retiradas da área de trabalho ou claramente identificadas.

Ponto de controlo	Medida prática
Versão do documento	Comparar nome do ficheiro, revisão e data antes de iniciar os trabalhos
Distribuição	Utilizar cópias idênticas e aprovadas para todas as equipas de montagem
Divergência	Parar o trabalho na secção afetada e documentar a causa
Alteração	Arquivar centralmente o novo documento e retirar de circulação as cópias antigas
Registo	Guardar de forma organizada fotografias, valores medidos e questões pendentes

Este controlo documental simples impede que uma equipa trabalhe com um desenho antigo enquanto outra já utiliza informações atualizadas.

Documentação de entrega e manutenção

Após a conclusão da montagem, o conjunto documental não deve ser eliminado. É necessário para a manutenção, identificação de peças sobresselentes, ajustes posteriores e transmissão segura a novos proprietários ou utilizadores. Guarde os originais digitais para além das cópias de trabalho.

Uma pasta de entrega pode conter o comprovativo da encomenda, desenhos finais, manual de montagem, documentação de acessórios, instruções de conservação, desvios documentados e fotografias de ligações ocultas. Acrescente a data de montagem e a designação da versão efetivamente instalada.

Para uma estufa, a página sobre manutenção de uma estufa de alumínio é um complemento útil. Os guias sobre temperatura e humidade numa estufa e policarbonato e painéis alveolares também transmitem conhecimentos práticos sobre clima e utilização.

Informações complementares para planeamento e utilização

A documentação técnica responde à questão de como a construção concreta deve ser preparada, montada e conservada. Não aborda automaticamente todas as questões de seleção ou utilização. Por isso, os artigos complementares devem ser lidos separadamente da documentação de montagem vinculativa.

Para planear a utilização de uma estufa, os guias sobre cultivo de alface em estufa e cultivo de pimentos e malaguetas oferecem orientação prática. Quem planeia uma pérgola encontra uma explicação sobre a adequação de uma pérgola bioclimática com sistema de cobertura . Outros temas estão reunidos nas informações úteis .

Perguntas frequentes

Onde encontro manuais de montagem Bloomcabin para Portugal?

Utilize a biblioteca de documentos integrada no início desta página. Pesquise pela designação completa do modelo e pela versão. Se a correspondência não for clara ou faltar uma opção encomendada, peça a documentação adequada antes de iniciar a montagem.

Posso utilizar o manual de um modelo Bloomcabin semelhante?

Não, não como substituto do manual correto. Produtos semelhantes podem ter perfis, padrões de perfuração, elementos de ligação ou sequências de montagem diferentes. Um manual de outro produto pode, no máximo, ajudar a formular uma questão; não pode substituir documentação específica da encomenda.

O que fazer se as opções encomendadas não constarem do manual principal?

Verifique se existe um manual de acessórios separado ou uma folha complementar. Associe cada complemento à respetiva etapa de montagem. Se faltarem informações ou os documentos forem contraditórios, interrompa a secção afetada e peça esclarecimento sobre a correspondência documental.

A fundação deve estar pronta antes de ler o manual de montagem?

Não. O manual e todas as indicações relativas à fundação devem ser lidos previamente. Só assim os pontos de fixação, as dimensões exteriores, as referências de altura, os acessos e as possíveis passagens de instalações podem ser incluídos no planeamento do local. Uma fundação já executada, mas inadequada, pode exigir correções consideráveis.

Posso retirar medidas a partir de uma visualização no ecrã?

Não, a menos que a escala tenha sido verificada de forma inequívoca. Os navegadores, programas de PDF, controladores de impressão e ecrãs podem ampliar ou reduzir os desenhos. Utilize as cotas indicadas. Só os desenhos explicitamente à escala e emitidos de forma controlada podem ser avaliados de acordo com a escala indicada.

O que devo fazer se um componente não encaixar?

Não aplique força excessiva nem altere o componente de forma improvisada. Verifique o número da peça, a orientação, o lado de montagem, as etapas anteriores, a geometria da fundação e a versão da documentação utilizada. Documente a situação com fotografias gerais e de pormenor, bem como com os números de posição relevantes.

Como comunico uma peça em falta ou danificada?

Tenha disponíveis o número da encomenda, a designação do produto, a identificação da embalagem, o número da peça e a quantidade necessária. Em caso de danos, acrescente fotografias nítidas da embalagem e do componente. Uma comunicação precisa permite uma melhor identificação do que uma descrição genérica como «falta um perfil».

As fotografias do produto são adequadas como instruções de montagem?

Não. As fotografias podem mostrar o design ou uma fase da montagem, mas não permitem identificar de forma fiável fixações ocultas, medidas exatas nem etapas intermédias. O produto apresentado também pode ter um tamanho, opção ou configuração diferente.

Vários instaladores podem trabalhar com impressões diferentes?

Apenas se for comprovado que todas as impressões correspondem à mesma versão aprovada. Caso contrário, existe o risco de instruções de trabalho contraditórias. Designe um responsável pela documentação e substitua integralmente as cópias desatualizadas.

Que documentos devem permanecer junto do produto após a instalação?

Devem ser conservados, no mínimo, a identificação inequívoca do produto, as instruções finais de montagem e manutenção, os documentos dos acessórios, os comprovativos relevantes da encomenda e o registo de detalhes especiais da execução. Os documentos devem ser guardados num local seco, fácil de encontrar e com cópia digital de segurança.

As instruções de montagem substituem um projeto técnico específico para o local?

Não. As instruções do produto não conhecem automaticamente o terreno, as condições locais de vento e neve, os limites da propriedade, os edifícios existentes, as infraestruturas ou os requisitos municipais. Se o projeto exigir uma avaliação técnica, administrativa ou profissional, esta deve ser realizada para o local concreto.

Lista de verificação final da documentação

• O produto, o tamanho, a configuração e as opções correspondem à encomenda.
• As instruções de montagem atuais foram lidas na íntegra.
• Os desenhos e as folhas complementares pertencem comprovadamente ao produto entregue.
• Os requisitos da fundação e do local foram verificados antes da execução.
• As embalagens e os componentes individuais foram verificados, e as divergências foram documentadas.
• Todas as equipas de montagem utilizam a mesma versão da documentação.
• As medidas são retiradas das cotas indicadas, e não de visualizações de ecrã não controladas.
• Encaixes pouco claros são verificados; não são resolvidos com força ou alterações improvisadas.
• Os documentos de conservação, manutenção e acessórios são incluídos na pasta de entrega.
• Os originais digitais, os registos de trabalho e as fotografias elucidativas mantêm-se permanentemente acessíveis.

Uma documentação bem organizada reduz mal-entendidos, torna as decisões compreensíveis e apoia todo o ciclo de vida do produto — desde a encomenda e montagem até à manutenção.
