Como interpretar corretamente as dimensões e os desenhos técnicos de uma estufa

Este guia explica como analisar sistematicamente desenhos cotados, plantas, alçados e documentação de montagem de uma estufa. Assim, pode verificar de forma fiável o contorno exterior, a fundação, a zona da porta, as alturas, o espaço interior e os detalhes de ligação antes da encomenda e da instalação.

Um desenho de uma estufa não é uma imagem decorativa do produto, mas sim uma descrição técnica condensada. Mostra a área ocupada pela estrutura, os pontos de encontro dos componentes e as distâncias relevantes para a fundação, a montagem e a utilização posterior. Os erros resultam frequentemente não de uma geometria complexa, mas da confusão entre dimensão nominal, dimensão exterior, dimensão da fundação e dimensão interior livre.

Por isso, não se baseie numa única indicação de medida. Leia a planta, os alçados, os desenhos de pormenor e o manual de montagem como um conjunto de documentos interligados. Em caso de dúvida, a dimensão em causa deve ser confirmada por escrito antes de executar a fundação. Isto é especialmente importante para orangeries de maiores dimensões, modelos em T e modelos ligados a uma parede existente.

Comece por identificar o tipo de desenho

O tipo de desenho determina o que pode identificar. Uma planta mostra a estufa vista de cima. É adequada para verificar a largura, o comprimento, a posição da porta, a forma da construção e o contorno da fundação. Um alçado frontal, lateral ou posterior descreve as alturas, as inclinações da cobertura, os beirais, as cumeeiras e a divisão dos painéis de parede e cobertura. Uma secção permite observar mentalmente o interior da estrutura e pode mostrar alturas interiores livres ou ligações entre perfis.

Os desenhos explodidos e as etapas de montagem têm outro objetivo: explicam a sequência dos componentes, os pontos de fixação e a orientação. Os desenhos de pormenor ampliam ligações específicas, como a base, a soleira da porta ou o perfil de parede. As representações em perspetiva ajudam na orientação espacial, mas normalmente não constituem uma base fiável para a marcação no terreno.

Anote em cada documento a designação do modelo, a variante, a revisão e a vista representada. Em estruturas aparentemente simétricas, uma seta de norte marcada ou a indicação do lado do jardim ajuda a evitar a troca entre esquerda e direita.

Compreender as dimensões básicas de uma estufa

Largura total e comprimento total

A largura e o comprimento podem referir-se a diferentes pontos de referência: bordo exterior do perfil, bordo exterior da base, eixo de um elemento estrutural ou bordo da fundação. As setas de cota e as linhas auxiliares indicam quais são os pontos considerados. Se as linhas auxiliares se prolongarem até aos bordos mais exteriores dos perfis, trata-se normalmente de uma dimensão exterior. Se terminarem numa base recuada, poderá estar representada uma dimensão da base ou de assentamento.

Nos modelos retangulares, a multiplicação de dois valores não basta para o planeamento completo da área. Beirais salientes, tubos de queda, o movimento da porta e o acesso para montagem podem ficar fora do contorno de implantação indicado. Encontre informações sobre a escolha entre diferentes formas de construção na secção Estufas e jardins de inverno. O guia sobre orangeries: dimensões e formas construtivas aborda também os aspetos de design de estruturas mais complexas.

Altura do beiral, altura da cumeeira e altura total

A altura do beiral é considerada na transição entre a parede lateral e a cobertura. A altura da cumeeira designa o ponto mais alto de uma cobertura clássica de duas águas. Uma altura total adicionalmente indicada pode incluir outros componentes. É sempre decisivo o ponto de referência inferior assinalado no desenho: topo acabado da fundação, solo, face inferior da base ou outro nível definido.

As alturas não são importantes apenas para o espaço livre acima da cabeça. Influenciam a proximidade de ramos, caleiras, saliências de paredes e elementos da propriedade. As janelas de cobertura abertas também podem projetar-se para além do invólucro fechado da estrutura. Por isso, não planeie apenas com base no alçado fechado.

Dimensões das portas

Nas portas, há pelo menos três indicações a distinguir: abertura em tosco ou do aro, largura livre de passagem e dimensão exterior do elemento de porta. Para carrinhos de mão, mesas de cultivo ou equipamentos, o que conta é a abertura livre de passagem. A dimensão exterior do aro não indica automaticamente quanto espaço é efetivamente transitável.

Verifique também o tipo de abertura e o espaço de movimento. Uma porta de batente necessita de área livre para abertura; uma porta de correr necessita de espaço lateral ao longo da fachada. A altura da soleira e a construção do futuro caminho também podem ser relevantes. A porta não deve ser considerada isoladamente no desenho, mas em conjunto com o caminho exterior, o percurso interior e a fundação.

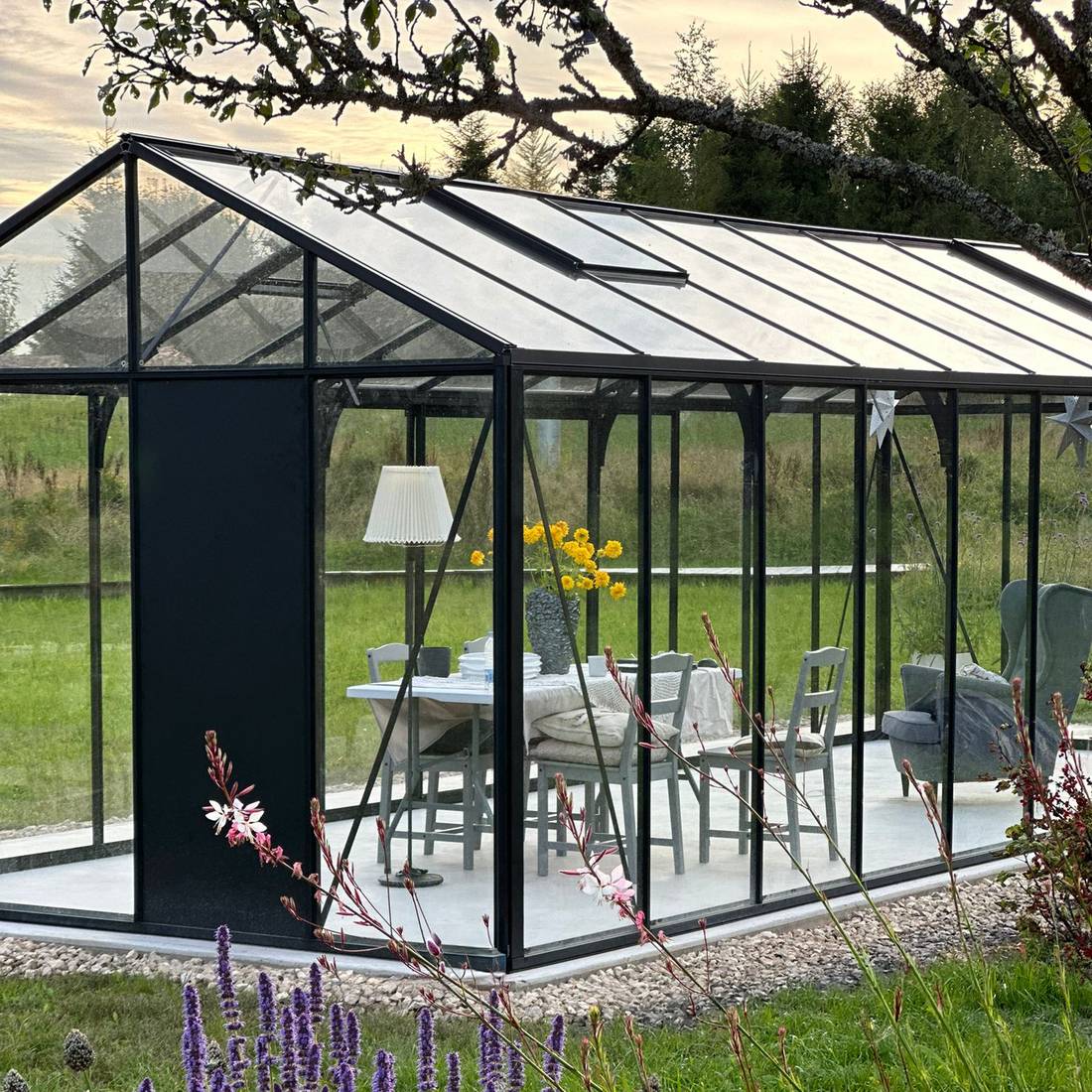

Grelha de módulos e divisão dos painéis

Muitas estufas de alumínio estão divididas em módulos repetitivos. Por isso, as cadeias de cotas podem representar uma grelha de eixos, larguras de painéis individuais ou o comprimento total. Some dimensões parciais apenas quando forem claramente utilizados os mesmos pontos de referência. As larguras dos perfis ou os módulos de extremidade podem fazer com que a soma das dimensões presumidas dos painéis não corresponda exatamente à dimensão exterior.

A divisão é útil para acessórios, aberturas de ventilação, prateleiras e planeamento de cultivo. No entanto, não deve ser entendida como uma grelha construtiva livremente escolhida. O artigo sobre policarbonato em estufas apresenta informações sobre o efeito do material das placas alveolares. Para o modelo específico, a documentação técnica respetiva continua a ser vinculativa.

Como interpretar a linguagem das linhas de cota

Uma cotagem técnica é normalmente composta por um valor de cota, uma linha de cota, setas ou marcas de limite e linhas auxiliares. As linhas auxiliares conduzem aos pontos medidos. Uma cota total contínua descreve a distância completa; uma cadeia de cotas divide-a em secções. Indicações entre parênteses ou assinaladas de forma especial podem ter caráter meramente informativo, consoante o documento. Não se baseie em suposições gerais; tenha em conta a legenda do desenho específico.

Os símbolos de diâmetro, raio, ângulo, inclinação ou cota altimétrica têm cada um a sua função. As linhas de eixo e os contornos ocultos também não devem ser confundidos com bordos exteriores reais. Se não existir legenda, deve esclarecer-se qualquer interpretação decisiva para a construção.

Nunca meça no ecrã ou numa impressão

Não meça um ficheiro PDF com uma régua no ecrã. O nível de zoom, o tamanho do ecrã e o ajuste da página alteram a representação. Uma impressão também pode ser automaticamente reduzida, ampliada ou distorcida. Mesmo com uma escala indicada, o valor de cota impresso prevalece, salvo indicação em contrário no documento.

Se constar «não à escala» ou uma abreviatura equivalente, deve utilizar exclusivamente as cotas indicadas. Uma medida em falta não pode ser obtida medindo o gráfico.

Verificar as unidades em cada documento

Verifique se as dimensões estão indicadas em milímetros, centímetros ou metros. Os desenhos técnicos de produtos utilizam frequentemente milímetros, enquanto as plantas de implantação usam muitas vezes metros. Documentos com unidades diferentes aumentam o risco de erro. Indique sempre as unidades nos seus próprios cálculos e converta apenas no final.

Os separadores decimais também merecem atenção. Não introduza valores sem verificação em software de planeamento ou folhas de cálculo cujas definições de idioma tratem a vírgula e o ponto de forma diferente.

Dimensão nominal, área de implantação real e espaço interior utilizável

Uma designação de dimensão serve frequentemente para organizar os modelos. Não tem de corresponder ao milímetro à área exterior de implantação. A dimensão nominal não é, por isso, automaticamente uma dimensão de fundação. A área de implantação real descreve o contorno necessário para a base ou o apoio. O espaço interior utilizável é ainda reduzido por perfis, reforços, portas e equipamento interior.

Tipo de dimensão	Utilização típica	Verificar antes da execução
Dimensão nominal	Comparação e organização de modelos	Não utilizar diretamente para construir a fundação
Dimensão exterior máxima	Necessidade de espaço e afastamentos	Acrescentar saliências e componentes abertos
Dimensão da base ou de assentamento	Planeamento da base estrutural	Verificar os bordos de referência e a perpendicularidade
Dimensão interior livre	Caminhos, mesas e utilização	Ter em conta reforços e zonas de porta

Termos semelhantes surgem também noutras estruturas exteriores. O guia de dimensões para pérgulas, o guia para fundações de pérgulas e a página do produto da sauna exterior Elma S mostram por que motivo a dimensão do produto, o contorno exterior e a área de implantação devem ser sempre considerados separadamente.

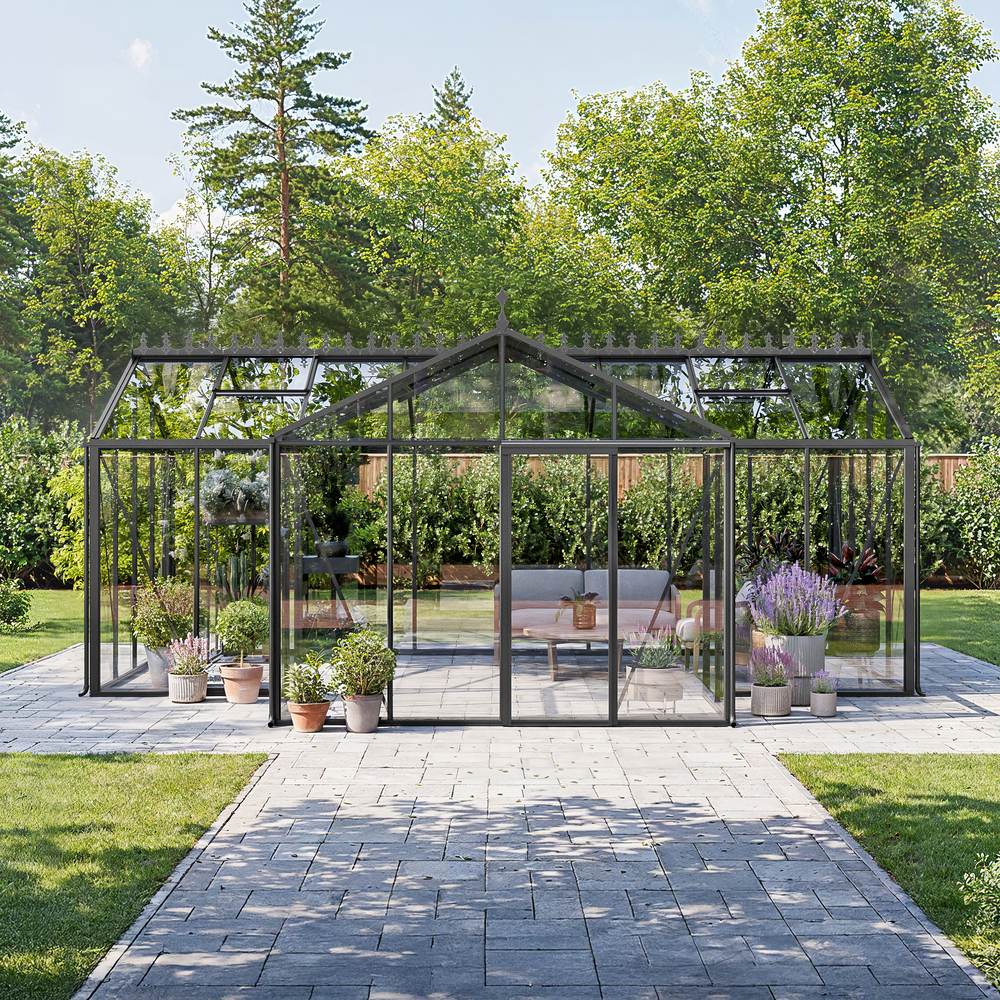

Dividir plantas complexas em zonas individuais

As configurações em T, as orangeries ou as estruturas com corpos avançados podem ser verificadas com maior segurança se a planta for dividida em retângulos e zonas de ligação. Marque primeiro o corpo principal, depois cada ala transversal, a zona de entrada e cada recuo. Registe para cada zona a largura, o comprimento e a posição em relação ao eixo comum.

1. Marcar o contorno exterior total.
2. Indicar os eixos principais e as linhas de simetria.
3. Cotar as áreas parciais separadamente.
4. Contar e identificar os cantos interiores e exteriores.
5. Verificar as cadeias de cotas em relação à dimensão total.
6. Acrescentar a zona da porta e dos percursos.

Uma planta pode conter dimensões parciais matematicamente plausíveis e, ainda assim, estar orientada incorretamente na propriedade. Defina, por isso, um lado de referência inequívoco, como «lado da casa» ou «portão do jardim». As ideias de design inspiradas historicamente do artigo sobre estufas vitorianas só devem ser consideradas depois desta organização técnica de base.

Transferir o desenho para o local de instalação

Comece por uma linha de referência fixa, e não por quatro pontos definidos de forma independente. Pode ser o alinhamento de um edifício, um eixo marcado com cordel ou uma linha de base medida com precisão. A partir dela, marque os restantes pontos perpendicularmente. Assinale o contorno exterior e o contorno da fundação com cores diferentes.

Antes de começar, verifique também as condições locais. A necessidade de licença, comunicação prévia ou outros requisitos depende, entre outros fatores, do município, da classificação do imóvel, do plano aplicável e da execução prevista. O artigo Licença para estufa ou pérgola oferece uma primeira orientação; confirme o enquadramento aplicável junto do serviço de urbanismo da câmara municipal, nos termos do RJUE e das regras locais em vigor.

Verificar mais do que os quatro cantos

Em lados compridos ou plantas compartimentadas, quatro pontos de canto não são suficientes. Verifique eixos intermédios, abertura da porta, recuos e pontos de ligação. Meça ambas as diagonais e controle também os comprimentos dos lados. Diagonais iguais só comprovam uma planta retangular nas condições geométricas adequadas; não substituem a verificação de cotas e nivelamento.

Verifique também inclinações, pontos altos e diferenças de nível. Um contorno horizontal correto pode, ainda assim, causar problemas de montagem num terreno irregular.

Marcar um modelo à escala real quando o espaço é limitado

Cordéis, tinta de marcação ou ripas colocadas no chão tornam imediatamente visível o espaço necessário. Coloque, para teste, uma escada ou uma caixa à altura da cumeeira ou junto ao beiral. Abra os portões do jardim e simule o percurso com um carrinho de mão. Assim, identifica conflitos que passam despercebidos numa planta pequena.

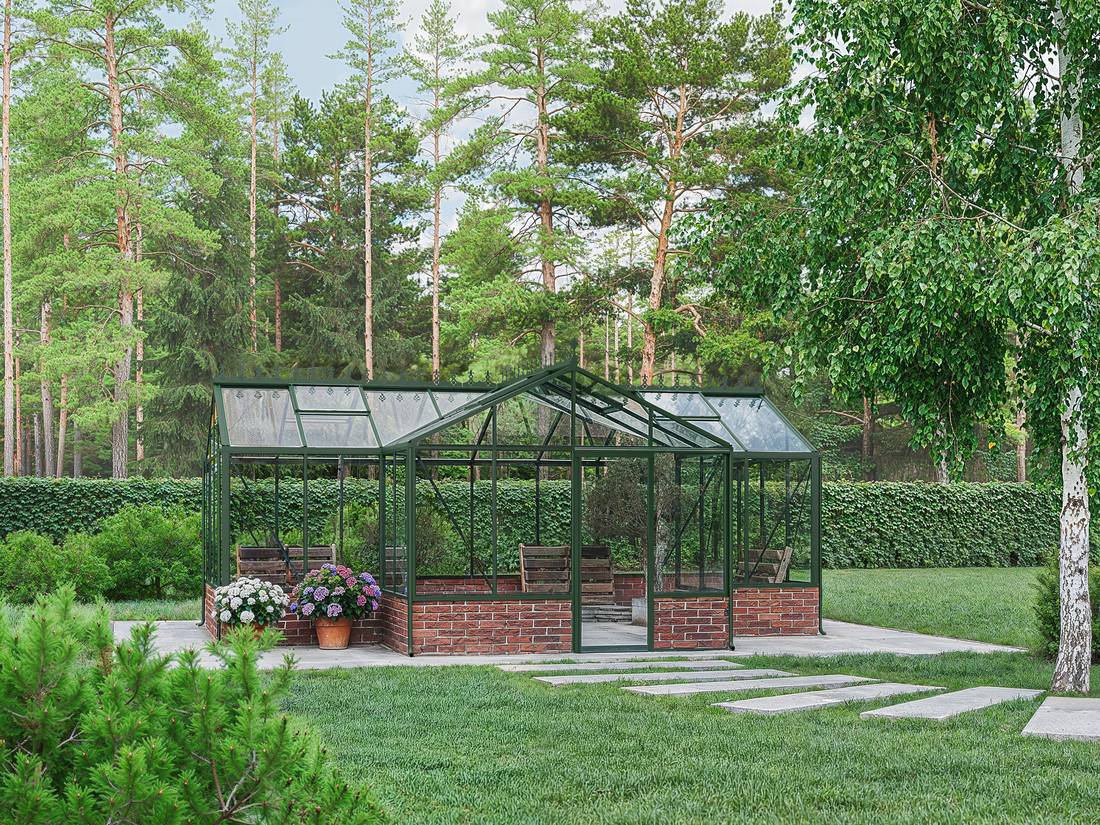

Desenhos para estufas de encosto e estufas montadas na parede

Numa estufa de encosto, a parede existente desempenha um papel importante tanto geométrica como construtivamente. São necessários não só a largura e a profundidade, mas também a altura de ligação, a inclinação do telhado, a posição dos perfis de parede e o espaço livre em relação a janelas, tubos, saliências do telhado e drenagem.

Verifique a parede ao longo de todo o comprimento da ligação. Saliências do embasamento, reboco irregular ou superfícies inclinadas podem impedir que um perfil assente de forma plana. A adequação e a capacidade resistente da parede devem ser avaliadas especificamente para o projeto. Uma distinção semelhante é explicada na comparação entre Pérgola de parede ou pérgola independente. Outras diferenças construtivas podem ser consultadas em Pérgola bioclimática ou clássica.

Planear o espaço interior com base nas medidas livres

Para a utilização, as larguras livres são determinantes. Não subtraia simplesmente uma espessura de perfil estimada à medida exterior. Utilize as medidas interiores indicadas ou peça confirmação das distâncias críticas. Planeie separadamente o caminho principal, passagens laterais, áreas de trabalho, recipientes para plantas e zona da porta.

As culturas altas não necessitam de altura de cumeeira em todo o espaço. Sob a inclinação do telhado, a altura disponível diminui em direção à parede lateral. Janelas de ventilação, escoras e caleiras não devem ser bloqueadas por prateleiras. Para um planeamento orientado para a utilização, consulte os artigos sobre Alface na estufa e sobre Temperatura e humidade do ar. No entanto, a estrutura deve manter-se sempre acessível de acordo com as instruções de montagem e manutenção.

Utilizar os documentos pela ordem correta

A biblioteca local de instruções de montagem apresentada deve ser consultada atempadamente. Uma sequência de trabalho útil é:

1. Determinar claramente a variante do produto e o âmbito da encomenda.
2. Ler o desenho técnico geral para conhecer o contorno exterior e as alturas.
3. Identificar o desenho da fundação ou da base.
4. Verificar nas instruções de montagem a base, a orientação da porta e os detalhes de ligação.
5. Comparar a versão atual dos documentos com os documentos fornecidos.
6. Esclarecer medidas em aberto antes de executar elementos difíceis de alterar.

Se dois documentos divergirem, não decida pelo valor que parece visualmente mais plausível. Registe o modelo, o título do documento, a versão e a posição da medida em causa e contacte-nos através de Contacto. Pode encontrar ajuda geral em Informações úteis.

Verificações na receção da mercadoria e antes da montagem

Antes da montagem, compare a designação do modelo, o número de embalagens indicado nos documentos de entrega e as identificações visíveis dos componentes. Abra ou armazene as embalagens apenas de acordo com as instruções disponibilizadas. Uma planta pode estar corretamente preparada, mas ter sido entregue ou selecionada uma variante ou configuração de porta diferente.

• O modelo e a variante correspondem à encomenda?
• A posição da porta corresponde ao planeamento aprovado?
• A fundação está concluída, nivelada e dimensionalmente verificada?
• Estão disponíveis todas as áreas de acesso necessárias?
• Os detalhes de ligação e os percursos de drenagem estão esclarecidos?
• Estão disponíveis as instruções de montagem adequadas?

As informações organizativas encontram-se em Compra e entrega e em Como encomendar. Para verificar a disponibilidade e o preço da entrega na sua morada em Portugal, consulte a página Comprar uma estufa com entrega em Portugal e peça uma proposta para a morada, incluindo a confirmação da cobertura das ilhas quando aplicável.

Erros frequentes na leitura de desenhos

• Utilizar o nome do modelo como medida da fundação: Uma indicação de tamanho arredondada não é uma cota de execução.
• Ler apenas uma vista: A planta e a vista lateral respondem a questões diferentes.
• Confundir medida exterior e interior: Os caminhos ou as áreas de trabalho ficam demasiado estreitos.
• Ignorar o movimento da porta: Mais tarde, a abertura colide com um canteiro, vedação ou degrau.
• Planear em imagem espelhada: Imagens em perspetiva são incorretamente interpretadas como orientação vinculativa da porta.
• Medir a partir do PDF: O zoom e a escala de impressão produzem valores incorretos.
• Misturar unidades: Valores em milímetros são assumidos como centímetros ou metros.
• Verificar apenas as diagonais: A cota altimétrica, os comprimentos dos lados e os pontos intermédios ficam por controlar.
• Esquecer o espaço de manutenção: As superfícies exteriores e a drenagem tornam-se inacessíveis mais tarde.

A página Manutenção de uma estufa de alumínio contém indicações sobre acessibilidade a longo prazo. As experiências de outros compradores em Avaliações de estufas podem fornecer outros aspetos práticos, mas não substituem um desenho específico do modelo.

Perguntas antes de aprovar a implantação da estufa

• A variante exata do modelo e do equipamento está definida?
• Que linha indica a medida exterior máxima e qual indica a base?
• A partir de que nível de altura são medidos o beiral e a cumeeira?
• Onde se encontra a abertura livre da porta e como se movimenta a porta?
• A estrutura está corretamente orientada na planta de implantação?
• Existem afastamentos exteriores para montagem, limpeza e drenagem?
• Foram registadas saliências da parede, árvores, tubagens e inclinação do terreno?
• As medidas parciais, as medidas totais e as diagonais coincidem?
• A solução de fundação está confirmada para o modelo e o local?
• Os requisitos locais foram verificados antes da execução?

Perguntas frequentes

As medidas indicadas da estufa são interiores ou exteriores?

Sem uma identificação expressa, não deve ser feita qualquer suposição. As visões gerais dos produtos indicam frequentemente medidas nominais ou exteriores, enquanto os desenhos técnicos podem incluir também medidas da base e interiores. São decisivos as setas de cotagem, as linhas de referência e a legenda do documento específico.

Posso construir a fundação com base nas medidas da página do produto?

Não sem comparar com o desenho de fundação, base ou montagem específico do modelo. Uma página de produto serve sobretudo para a seleção. Peça confirmação das medidas críticas antes de executar betão, alvenaria ou outros elementos difíceis de alterar.

Porque é que o tamanho nominal difere do desenho técnico?

Os tamanhos nominais facilitam a classificação de uma gama de modelos e podem ser arredondados. Já o desenho técnico descreve pontos de referência concretos. Perfis, bases e divisões construtivas podem resultar em medidas reais diferentes.

O que significa «não está à escala»?

O comprimento desenhado não deve ser determinado com uma régua nem com uma ferramenta no ecrã. Utilize apenas as cotas inscritas. Se faltar uma medida necessária, deve pedi-la.

Como sei em que lado fica a porta?

Utilize a planta e procure o símbolo da porta, o sentido de abertura ou a identificação do componente. Defina também de que lado o edifício é observado. Se a variante puder ser espelhada ou se a representação não for clara, é necessária confirmação.

Que medidas são importantes numa estufa de encosto?

Além da largura e da profundidade, são relevantes a altura de ligação à parede, a posição do beiral, a aresta mais alta do telhado, a inclinação, a posição dos perfis e as distâncias aos elementos existentes. Devem também ser verificadas a planicidade da parede e a adequação construtiva do suporte.

Quanto espaço adicional devo deixar à volta?

Não existe um valor universal para todos os modelos e terrenos. O espaço necessário depende da sequência de montagem, limpeza, janelas abertas, drenagem, caminhos e regras locais de afastamento. Planeie uma área de trabalho e manutenção realmente utilizável e confirme os requisitos locais.

Diagonais iguais comprovam que a fundação está correta?

Não completamente. Diagonais iguais são uma verificação importante para uma planta retangular, mas devem ser confirmadas juntamente com os comprimentos dos lados, as medidas intermédias, o nivelamento e as cotas. Em formas complexas, cada zona deve ser verificada separadamente.

Que documento prevalece quando duas medidas diferem?

Não é possível decidir de forma geral apenas pelo tipo de documento. Verifique a correspondência com o modelo e o estado de revisão, e peça ao fornecedor que confirme a medida aplicável. Não altere a fundação até a questão estar esclarecida.

Onde encontro informações sobre garantia e manutenção?

As condições encontram-se na secção Garantia. As instruções de manutenção devem ser consideradas separadamente, pois o desenho dimensional, o manual de montagem e a informação de manutenção têm funções diferentes.

Verificação final do desenho

Efetue a verificação final não apenas à secretária, mas também no local demarcado. Compare o modelo, a versão do documento, o contorno exterior, as medidas da base, as alturas, a porta, as diagonais e as zonas de ligação. Em seguida, verifique a utilização: a porta pode abrir totalmente? Os caminhos mantêm-se transitáveis? As janelas de teto, as caleiras e as superfícies exteriores estão acessíveis?

Um planeamento fiável só é conseguido quando são usados os mesmos pontos de referência na documentação do produto, no desenho da fundação, no manual de montagem e na demarcação.

Registe as medidas aprovadas numa lista de verificação simples e fotografe a demarcação. Assim, fica claro qual a variante que foi planeada. O Blog da Bloomcabin oferece ideias adicionais de utilização; contudo, as decisões técnicas devem basear-se sempre na documentação do modelo selecionado.
