Cum să citești corect dimensiunile și desenele tehnice ale unei sere

Acest ghid explică modul în care poți analiza sistematic desenele cotate, planurile, vederile și documentația de montaj a unei sere. Astfel poți verifica în mod fiabil conturul exterior, fundația, zona ușii, înălțimile, spațiul interior și detaliile de racord înainte de comandă și montaj.

Un desen al unei sere nu este o simplă imagine decorativă a produsului, ci o descriere tehnică sintetizată. Acesta arată ce suprafețe ocupă construcția, unde se întâlnesc componentele și ce distanțe sunt relevante pentru fundație, montaj și utilizarea ulterioară. Erorile nu apar de obicei din geometrie complicată, ci din confundarea dimensiunii nominale cu dimensiunea exterioară, dimensiunea fundației și dimensiunea interioară liberă.

De aceea, nu porni de la o singură cotă. Citește planul, vederile, desenele de detaliu și instrucțiunile de montaj ca pe un set de documente corelate. Dacă există neclarități, dimensiunea respectivă trebuie confirmată în scris înainte de realizarea fundației. Acest lucru este important mai ales pentru orangerii mai mari, modele în formă de T și modele racordate la un perete existent.

Stabilește mai întâi tipul desenului

Tipul desenului stabilește ce poți identifica. Un plan prezintă sera de sus. Este util pentru verificarea lățimii, lungimii, poziției ușii, formei construcției și conturului fundației. O vedere frontală, laterală sau posterioară descrie înălțimile, pantele acoperișului, înălțimea la streașină, coama și împărțirea panourilor de perete și acoperiș. O secțiune reprezintă construcția tăiată imaginar și poate arăta înălțimile interioare libere sau îmbinările profilelor.

Desenele explodate și etapele de montaj au un alt scop: explică ordinea componentelor, punctele de fixare și orientarea. Desenele de detaliu măresc anumite racorduri, de exemplu soclul, pragul ușii sau profilul de perete. Reprezentările în perspectivă ajută la orientarea spațială, dar nu constituie de regulă o bază sigură pentru trasarea pe teren.

Notează pe fiecare document denumirea modelului, varianta, stadiul reviziei și vederea reprezentată. La construcțiile aparent simetrice, o săgeată care indică nordul sau marcarea laturii orientate spre grădină previne confundarea stângii cu dreapta.

Înțelegerea dimensiunilor de bază ale unei sere

Lățimea și lungimea totală

Lățimea și lungimea se pot referi la puncte de reper diferite: marginea exterioară a profilului, marginea exterioară a soclului, axa unei componente portante sau marginea fundației. Săgețile de cotare și liniile ajutătoare indică punctele vizate. Dacă liniile ajutătoare ajung la marginile cele mai exterioare ale profilelor, este de obicei vorba despre o dimensiune exterioară. Dacă se opresc la o bază retrasă, poate fi indicată dimensiunea soclului sau a amprentei la sol.

Pentru modelele dreptunghiulare, înmulțirea a două valori nu este suficientă pentru planificarea completă a suprafeței. Streșinile, burlanele, mișcarea ușii și accesul pentru montaj pot depăși conturul de bază indicat. Informații despre alegerea diferitelor forme constructive găsești în secțiunea Sere și grădini de iarnă. Contextul estetic al construcțiilor mai complexe este prezentat și în ghidul despre orangerii, dimensiuni și forme constructive.

Înălțimea la streașină, înălțimea la coamă și înălțimea totală

Înălțimea la streașină se măsoară la trecerea dintre peretele lateral și acoperiș. Înălțimea la coamă reprezintă punctul cel mai înalt al unui acoperiș clasic în două ape. O înălțime totală indicată suplimentar poate include alte componente. Este esențial punctul inferior de reper marcat pe desen: partea superioară finită a fundației, solul, partea inferioară a soclului sau un alt nivel definit.

Înălțimile nu contează doar pentru spațiul liber deasupra capului. Ele influențează apropierea de ramuri, jgheaburi, proeminențe ale pereților și elemente ale proprietății. Și ferestrele de acoperiș deschise pot depăși anvelopa închisă a construcției. Prin urmare, nu planifica doar pe baza vederii cu sera închisă.

Dimensiunile ușii

La uși trebuie diferențiate cel puțin trei valori: golul brut sau al cadrului, lățimea liberă de trecere și dimensiunea exterioară a elementului de ușă. Pentru roabe, mese de plantare sau echipamente contează golul liber de trecere. Dimensiunea exterioară a cadrului nu arată automat cât spațiu poate fi traversat efectiv.

Verifică și tipul de deschidere, precum și spațiul necesar mișcării. O ușă batantă are nevoie de spațiu liber de rotație, iar o ușă glisantă de spațiu lateral de-a lungul fațadei. Înălțimea pragului și alcătuirea viitoarei alei pot fi de asemenea relevante. Ușa nu trebuie analizată izolat pe desen, ci împreună cu aleea exterioară, aleea interioară și fundația.

Grila panourilor și împărțirea vitrajelor

Multe sere din aluminiu sunt împărțite în panouri repetitive. Lanțurile de cote pot indica, prin urmare, o grilă axială, lățimile panourilor individuale sau lungimea totală. Adună dimensiunile parțiale numai dacă sunt utilizate fără echivoc aceleași puncte de reper. Lățimile profilelor sau panourile de capăt pot face ca suma dimensiunilor presupuse ale panourilor să nu corespundă exact dimensiunii exterioare.

Împărțirea este utilă pentru accesorii, deschideri de ventilație, rafturi și planificarea plantelor. Totuși, nu trebuie considerată o grilă constructivă ce poate fi aleasă liber. Informații despre efectul materialului plăcilor celulare găsești în articolul despre policarbonatul în seră. Documentația tehnică a modelului concret rămâne cea de referință.

Cum se citesc liniile de cotare

O cotare tehnică este alcătuită de obicei din valoarea cotei, linia de cotare, săgeți sau semne de delimitare și linii ajutătoare. Liniile ajutătoare conduc la punctele măsurate. O cotare totală continuă descrie întreaga distanță; un lanț de cote o împarte în segmente. Valorile puse între paranteze sau marcate distinct pot avea, în funcție de document, doar caracter informativ. Nu te baza pe presupuneri generale, ci consultă legenda desenului concret.

Simbolurile pentru diametru, rază, unghi, pantă sau cotă de nivel au fiecare o funcție proprie. Nici axele de simetrie și muchiile ascunse nu trebuie confundate cu margini exterioare reale. Dacă lipsește legenda, orice interpretare decisivă pentru construcție trebuie clarificată.

Nu lua cote măsurând pe ecran sau pe un exemplar tipărit

Nu măsura un fișier PDF cu rigla pe ecran. Nivelul de zoom, dimensiunea ecranului și adaptarea la pagină modifică reprezentarea. Și o imprimare poate fi micșorată, mărită sau deformată automat. Chiar dacă este indicată o scară, valoarea cotei tipărite are prioritate, dacă documentul nu prevede altfel.

Dacă apare mențiunea „nu este la scară” sau o abreviere echivalentă, trebuie folosită exclusiv cotarea indicată. O valoare lipsă nu poate fi determinată prin măsurarea graficii.

Verifică unitățile în fiecare document

Verifică dacă dimensiunile sunt indicate în milimetri, centimetri sau metri. Desenele tehnice de produs folosesc frecvent milimetri, în timp ce planurile de situație folosesc adesea metri. Documentele mixte cresc riscul de eroare. Notează întotdeauna unitățile în propriile calcule și convertește doar la final.

Și separatorul zecimal merită atenție. Nu transfera valori fără verificare în programe de planificare sau tabele ale căror setări de limbă tratează diferit virgula și punctul.

Dimensiunea nominală, amprenta reală și spațiul interior utilizabil

O denumire de dimensiune servește adesea la clasificarea modelului. Nu trebuie să corespundă la milimetru amprentei exterioare. Prin urmare, dimensiunea nominală nu este automat o dimensiune de fundație. Amprenta reală descrie conturul necesar pentru soclu sau bază. Spațiul interior utilizabil este redus suplimentar de profile, contravântuiri, uși și amenajarea interioară.

Tipul dimensiunii	Utilizare tipică	De verificat înainte de execuție
Dimensiune nominală	Compararea și clasificarea modelelor	Nu o utiliza direct pentru construirea fundației
Dimensiune exterioară maximă	Necesar de spațiu și distanțe	Adaugă proeminențele și componentele deschise
Dimensiunea soclului sau a amprentei	Planificarea bazei portante	Controlează marginile de referință și perpendicularitatea
Dimensiune interioară liberă	Alei, mese și utilizare	Ține cont de contravântuiri și de zonele ușilor

Termeni asemănători apar și la alte construcții exterioare. Ghidul de dimensiuni pentru pergole, ghidul pentru fundația pergolei și pagina de produs a saunei de exterior Elma S arată de ce dimensiunea produsului, conturul exterior și suprafața de amplasare trebuie analizate separat.

Împarte planurile complexe în zone individuale

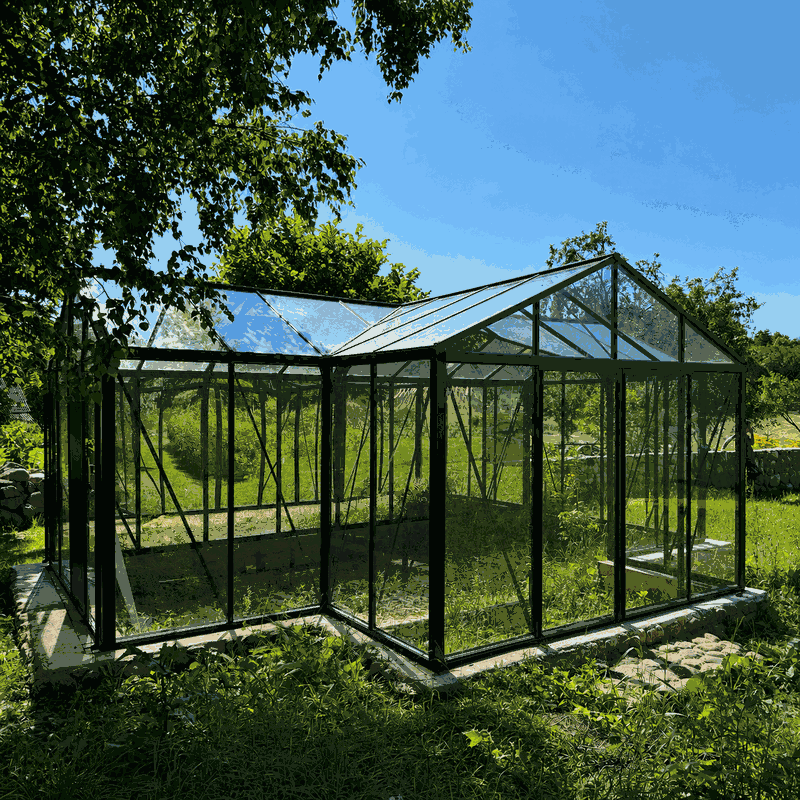

Formele în T, orangeriile sau construcțiile cu extensii pot fi verificate mai sigur dacă planul este împărțit în dreptunghiuri și zone de racord. Marchează mai întâi corpul principal, apoi fiecare aripă transversală, fiecare zonă de intrare și fiecare retragere. Înregistrează pentru fiecare zonă lățimea, lungimea și poziția față de axa comună.

1. Marchează conturul exterior maxim.
2. Trasează axele principale și liniile de simetrie.
3. Cotează separat suprafețele parțiale.
4. Numără și marchează colțurile interioare și exterioare.
5. Verifică lanțurile de cote față de dimensiunea totală.
6. Adaugă zona ușii și a aleilor.

Un plan poate conține dimensiuni parțiale plauzibile din punct de vedere matematic și totuși poate fi orientat greșit pe proprietate. Stabilește, prin urmare, o latură de referință clară, de exemplu „latura casei” sau „poarta grădinii”. Ideile de design cu inspirație istorică din articolul despre sere victoriene ar trebui luate în calcul numai după această organizare tehnică de bază.

Transferarea desenului la locul de amplasare

Începe cu o linie de referință fixă, nu cu patru puncte stabilite independent. Aceasta poate fi aliniamentul unei clădiri, o axă trasată cu sfoară sau o linie de bază măsurată cu precizie. Marchează de la aceasta celelalte puncte perpendicular. Evidențiază în culori diferite conturul exterior și conturul fundației.

Înainte de începere, notează dacă proiectul este independent sau alipit, deschis sau închis, încălzit sau neîncălzit, permanent sau temporar, precum și utilizarea, dimensiunile, fundația, utilitățile și situația parcelei. Articolul Autorizație de construire pentru seră sau pergolă oferă o orientare inițială; înainte de execuție, solicită în scris serviciului de urbanism al primăriei competente confirmarea procedurii actuale și verifică regulile aplicabile parcelei.

Verifică mai mult decât cele patru colțuri

Pentru laturi lungi sau planuri compartimentate, patru puncte de colț nu sunt suficiente. Verifică axele intermediare, golul ușii, retragerile și punctele de racord. Măsoară ambele diagonale și controlează suplimentar lungimile laturilor. Diagonalele egale demonstrează un plan dreptunghiular numai în condiții geometrice adecvate; ele nu înlocuiesc verificarea cotelor de nivel și a planeității.

Controlează și pantele, punctele înalte și diferențele de nivel. Un contur orizontal corect poate totuși provoca probleme de montaj pe un teren neuniform.

Trasează modelul la dimensiune reală în spații restrânse

Sforile, sprayul de marcare sau șipcile așezate pe sol fac necesarul de spațiu imediat vizibil. Poziționează pentru probă o scară sau un carton la înălțimea coamei ori aproape de streașină. Deschide porțile grădinii și simulează traseul cu o roabă. Astfel identifici conflicte care rămân neobservate într-un plan mic.

Desene pentru sere alipite și montate pe perete

La o seră alipită, peretele existent are un rol geometric și constructiv important. Sunt necesare nu doar lățimea și adâncimea, ci și înălțimea de racord, panta acoperișului, poziția profilelor de perete, spațiul liber față de ferestre, țevi și streșini, precum și spațiul necesar pentru evacuarea apei.

Verifică peretele pe întreaga lungime a racordului. Proeminențele soclului, tencuiala neuniformă sau suprafețele înclinate pot împiedica așezarea plană a unui profil. Adecvarea și capacitatea portantă a peretelui trebuie evaluate pentru proiectul concret. O delimitare similară este explicată de comparația pergolă de perete sau pergolă independentă. Alte diferențe constructive găsești la pergolă bioclimatică sau clasică.

Planifică spațiul interior după dimensiunile libere

Pentru utilizare, lățimile libere sunt decisive. Nu scădea automat o grosime presupusă a profilului din dimensiunea exterioară. Folosește dimensiunile interioare indicate sau solicită confirmarea distanțelor critice. Planifică separat aleea principală, aleile secundare, suprafețele de lucru, recipientele pentru plante și zona ușii.

Culturile înalte nu necesită înălțimea coamei peste tot. Sub panta acoperișului, înălțimea disponibilă scade spre peretele lateral. Ferestrele de ventilație, contravântuirile și jgheaburile nu trebuie blocate de rafturi. Pentru o planificare orientată spre utilizare, consultă articolele despre salata în seră și despre temperatură și umiditatea aerului. Totuși, construcția trebuie să rămână întotdeauna accesibilă conform instrucțiunilor de montaj și întreținere.

Utilizează documentația în ordinea corectă

Biblioteca cu instrucțiuni de montaj afișată pentru această regiune trebuie verificată din timp. O ordine de lucru utilă este:

1. Identifică fără echivoc varianta produsului și conținutul comenzii.
2. Citește desenul tehnic de ansamblu pentru conturul exterior și înălțimi.
3. Identifică desenul fundației sau al bazei.
4. Verifică în instrucțiunile de montaj soclul, orientarea ușii și detaliile de racord.
5. Compară versiunea actuală a documentului cu documentația livrată.
6. Clarifică dimensiunile neconfirmate înainte de realizarea elementelor greu de modificat.

Dacă două documente diferă, nu decide pe baza valorii care pare mai plauzibilă vizual. Notează modelul, titlul documentului, stadiul reviziei și poziția cotei afectate și contactează Contact. Informații generale găsești în secțiunea Informații utile.

Verificări la recepția mărfii și înainte de montaj

Înainte de montaj, compară denumirea modelului, numărul de pachete din documentele de livrare și marcajele vizibile ale componentelor. Deschide sau depozitează pachetele numai conform instrucțiunilor furnizate. Un plan poate fi pregătit corect, în timp ce a fost livrată sau selectată o variantă diferită ori o altă configurație a ușii.

• Modelul și varianta corespund comenzii?
• Poziția ușii corespunde planificării aprobate?
• Fundația este finalizată, nivelată și verificată dimensional?
• Sunt disponibile toate suprafețele de acces necesare?
• Sunt clarificate detaliile de racord și traseele de evacuare a apei?
• Este disponibil manualul de montaj corespunzător?

Indicații organizatorice găsești la Cumpărare și livrare și la Cum comanzi. Pentru informații despre livrarea în România, consultă pagina Cumpărarea unei sere cu livrare în România .

Greșeli frecvente la citirea desenelor

• Folosirea numelui modelului ca dimensiune de fundație: O dimensiune rotunjită nu reprezintă o cotă de execuție.
• Citirea unei singure vederi: Planul și vederea laterală răspund unor întrebări diferite.
• Confundarea dimensiunilor exterioare cu cele interioare: Aleile sau suprafețele de lucru devin astfel prea înguste.
• Ignorarea mișcării ușii: Ulterior, ușa intră în conflict cu un strat, un gard sau o treaptă.
• Planificare în oglindă: Imaginile în perspectivă sunt interpretate greșit ca orientare obligatorie a ușii.
• Măsurarea PDF-ului: Zoomul și scalarea la imprimare produc valori greșite.
• Amestecarea unităților: Valorile în milimetri sunt preluate ca centimetri sau metri.
• Verificarea numai a diagonalelor: Cotele de nivel, lungimile laturilor și punctele intermediare rămân necontrolate.
• Uitarea spațiului pentru întreținere: Suprafețele exterioare și evacuarea apei devin ulterior inaccesibile.

Indicații despre accesibilitatea pe termen lung găsești în pagina Întreținerea unei sere din aluminiu. Experiențele altor cumpărători din recenziile serelor pot oferi perspective practice suplimentare, dar nu înlocuiesc desenul specific modelului.

Întrebări înainte de aprobarea planului serei

• Este stabilită varianta exactă de model și echipare?
• Care linie indică dimensiunea exterioară maximă și care indică soclul?
• De la ce nivel de înălțime se măsoară streașina și coama?
• Unde se află golul liber al ușii și cum se mișcă ușa?
• Este construcția orientată corect pe planul de situație?
• Există distanțe exterioare pentru montaj, curățare și evacuarea apei?
• Au fost luate în calcul proeminențele pereților, copacii, conductele și panta terenului?
• Coincid dimensiunile parțiale, dimensiunile totale și diagonalele?
• Este confirmată soluția de fundație pentru model și amplasament?
• Au fost verificate cerințele locale înainte de execuție?

Întrebări frecvente

Dimensiunile indicate ale serei sunt interioare sau exterioare?

Nu trebuie făcută nicio presupunere fără un marcaj explicit. Prezentările de produs indică frecvent dimensiuni nominale sau exterioare, în timp ce desenele tehnice pot include și dimensiuni ale soclului și ale interiorului. Determinante sunt săgețile de cotare, liniile de referință și legenda documentului concret.

Pot construi fundația după dimensiunile de pe pagina produsului?

Nu fără comparație cu desenul fundației, soclului sau montajului specific modelului. O pagină de produs servește în principal selecției. Solicită confirmarea dimensiunilor critice înainte de turnarea betonului, executarea zidăriei sau realizarea altor componente greu de modificat.

De ce diferă dimensiunea nominală de desenul tehnic?

Dimensiunile nominale facilitează clasificarea unei serii de modele și pot fi rotunjite. În schimb, desenul tehnic descrie puncte concrete de reper. Profilele, soclurile și împărțirile constructive pot genera dimensiuni reale diferite.

Ce înseamnă „nu este la scară”?

Lungimea desenată nu poate fi stabilită cu rigla sau cu un instrument de măsurare pe ecran. Folosește exclusiv valorile cotate. Dacă lipsește o dimensiune necesară, aceasta trebuie solicitată.

Cum identific pe ce parte se află ușa?

Folosește planul și caută simbolul ușii, sensul de deschidere sau marcajul componentei. Definește totodată din ce parte este privită construcția. Dacă varianta poate fi oglindită sau reprezentarea este neclară, este necesară o confirmare.

Ce dimensiuni sunt importante pentru o seră alipită?

Pe lângă lățime și adâncime, sunt relevante înălțimea de racord la perete, poziția streșinii, muchia cea mai înaltă a acoperișului, panta acoperișului, poziția profilelor și distanțele față de componente existente. Trebuie verificate și planeitatea peretelui, precum și adecvarea constructivă a suportului.

Cât spațiu suplimentar ar trebui să las în jur?

Nu există o valoare universală pentru fiecare model și proprietate. Spațiul necesar depinde de procesul de montaj, curățare, ferestrele deschise, evacuarea apei și alei. Planifică o zonă de lucru și întreținere realmente utilizabilă și solicită serviciului local competent confirmarea eventualelor cerințe privind distanțele.

Diagonalele egale demonstrează că fundația este corectă?

Nu complet. Diagonalele egale reprezintă o verificare importantă pentru un plan dreptunghiular, dar trebuie controlate împreună cu lungimile laturilor, dimensiunile intermediare, planeitatea și cota de nivel. În cazul formelor complexe, fiecare zonă trebuie verificată separat.

Care document se aplică dacă două dimensiuni diferă?

Nu se poate decide în mod general după tipul documentului. Verifică asocierea cu modelul și stadiul reviziei și solicită confirmarea valorii relevante de la furnizor. Lucrările la fundație trebuie amânate până la clarificare.

Unde găsesc informații despre garanție și întreținere?

Condițiile se află în secțiunea Garanție. Instrucțiunile de întreținere trebuie consultate separat, deoarece desenul cotat, instrucțiunile de montaj și informațiile de întreținere au roluri diferite.

Verificarea finală a desenului

Efectuează ultima verificare nu doar la birou, ci și la amplasamentul trasat. Compară modelul, versiunea documentului, conturul exterior, dimensiunea soclului, înălțimile, ușa, diagonalele și zonele de racord. Verifică apoi utilizarea: se poate deschide complet ușa? Rămân aleile practicabile? Sunt accesibile ferestrele de acoperiș, jgheaburile și suprafețele exterioare?

Planificarea este fiabilă numai dacă aceleași puncte de reper sunt utilizate în documentația produsului, desenul fundației, instrucțiunile de montaj și trasarea pe teren.

Documentează dimensiunile aprobate într-o listă simplă de verificare și fotografiază trasarea. Astfel rămâne clar ce variantă a fost planificată. Idei suplimentare de utilizare oferă Blogul Bloomcabin; totuși, deciziile tehnice trebuie să se bazeze întotdeauna pe documentația modelului ales.
