Planificarea corectă a sobei de saună și a racordului electric

O sobă electrică pentru saună trebuie să corespundă încăperii reale a saunei, sistemului de comandă și instalației electrice existente. Acest ghid arată ce informații sunt necesare înainte de cumpărare, cum se interpretează datele de pe plăcuța de identificare și ce trebuie stabilit cu electricianul executant.

Planificarea electrică a unei saune exterioare nu începe cu alegerea unei siguranțe. Mai întâi, încăperea saunei, soba, comanda, senzorii și locul de instalare trebuie analizate ca un sistem unitar. Abia apoi se poate evalua ce alimentare electrică, măsuri de protecție și trasee de cablu sunt necesare.

Acest ghid explică metoda tehnică pentru saune exterioare private în România. Nu înlocuiește instrucțiunile de montaj ale producătorului și nici verificarea realizată de un electrician autorizat. Documentația componentelor livrate efectiv, precum și condițiile tehnice de racordare și regulile de instalare aplicabile la locație sunt întotdeauna decisive.

Ce include un sistem electric de încălzire pentru saună

Soba de saună este doar o componentă a sistemului de încălzire. În funcție de versiune, sunt necesare și alte componente care trebuie să fie compatibile tehnic:

• Sobă de saună: Aparat de încălzire cu elemente de încălzire, compartiment pentru pietre, spațiu de conexiuni și distanțe de siguranță obligatorii.
• Pietre pentru saună: Pietre potrivite pentru soba respectivă, în dimensiunea, cantitatea și așezarea prescrise.
• Comandă: Integrată în sobă sau realizată ca unitate de comandă separată.
• Unitate de putere: Pentru anumite sisteme, un aparat de comutare separat pentru sarcina electrică a sobei.
• Senzor de temperatură și limitator de temperatură de siguranță: Monitorizează temperatura în poziția prescrisă.
• Panou de comandă: Interfață locală pentru utilizator, în interiorul sau în exteriorul încăperii saunei, în funcție de sistem.
• Cabluri de racordare și de senzori: Cabluri adecvate intervalului de temperatură, locului de montaj și cerințelor producătorului.
• Dispozitive de protecție: Protecție specifică circuitului, protecție diferențială și, după caz, posibilitate de separare sau oprire.

Nu presupuneți că toate componentele sunt incluse în livrare. Verificați documentația concretă a produsului. O prezentare a diferitelor tipuri de construcție este disponibilă în categoria Saune. Chiar și cabinele de dimensiuni similare pot avea construcții și configurații de sobă necesare diferite.

Începeți cu încăperea saunei, nu cu tabloul electric

Alegerea sobei se bazează pe sarcina termică efectivă a încăperii. Volumul interior este un punct de plecare important, dar nu singurul. Suprafețele vitrate, elementele neizolate sau cu conductivitate termică ridicată, suprafețele ușii, forma încăperii, circulația aerului și clima exterioară influențează comportamentul la încălzire.

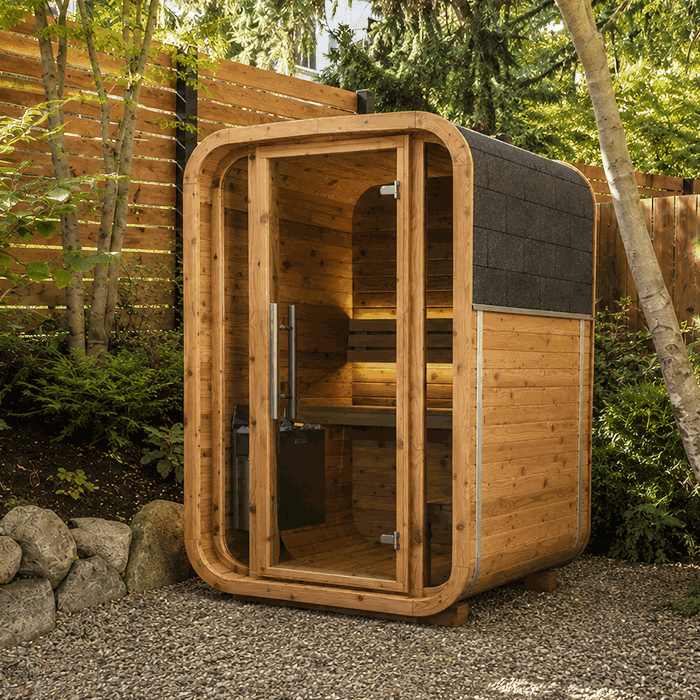

O saună exterioară Elma S compactă și o saună exterioară Elma L mai mare nu trebuie tratate electric la fel doar pe baza aspectului exterior. Același lucru este valabil când comparați o saună tip butoi HC150 cu modele tip butoi mai lungi.

O putere de încălzire supradimensionată nu este automat mai bună. Poate modifica comportamentul reglării și poate necesita o putere de racordare inutil de mare. O sobă prea mică poate funcționa mult timp, poate atinge cu dificultate temperatura setată sau poate crea distribuții nefavorabile de temperatură. Alegerea ar trebui făcută conform indicațiilor de calcul ale producătorului sobei și ale producătorului saunei.

Date necesare pentru o recomandare fiabilă a sobei

• modelul exact de saună și varianta de instalare prevăzută;
• dimensiunile interioare utile și volumul interior calculat pe baza acestora;
• dimensiunea și tipul suprafețelor din sticlă, piatră sau alte materiale care nu sunt izolate în mod obișnuit;
• structura pereților, tavanului și pardoselii, în măsura în care este documentată;
• poziția planificată a sobei și metoda de montaj posibilă;
• distanțele față de bănci, pereți, ușă și balustrada de protecție;
• amplasarea saunei, precum și lungimea și traseul alimentării planificate;
• alimentarea electrică existentă și capacitatea liberă a tabloului electric;
• funcțiile de comandă locale sau la distanță dorite.

Dacă există incertitudini, transmiteți împreună denumirea produsului, planul și fotografii ale locației. Prin pagina Contact puteți clarifica întrebările specifice produsului.

Cum se citesc corect datele electrice ale sobei de saună

Reclamele sau descrierile scurte indică adesea doar puterea de încălzire. Pentru planificarea electrică, această valoare nu este suficientă. Sunt relevante plăcuța de identificare, schema de conectare și instrucțiunile de montaj ale versiunii concrete a aparatului.

Indicație	Semnificație pentru planificare
Putere nominală	Puterea electrică absorbită de aparatul de încălzire în condițiile de funcționare indicate.
Tensiune nominală și tip de rețea	Indică alimentarea și configurația de conectare pentru care este destinat aparatul.
Curent nominal	Bază pentru alegerea cablului, a aparatelor de comutare și de protecție, împreună cu modul de pozare și instrucțiunile producătorului.
Repartizarea fazelor și a bornelor	Definește racordul electric permis. Nu trebuie estimată din putere.
Tip de comandă	Stabilește dacă sunt necesare suplimentar panoul de comandă, unitatea de putere și senzorii.
Grad de protecție și loc de montaj	Limitează locul în care poate fi montată o componentă.
Cerințe pentru cabluri	Pot indica secțiunea, rezistența la temperatură și condițiile de conectare.

Curentul nu trebuie dedus doar dintr-o putere exprimată în W prezentată în reclamă. Trebuie luate în considerare cablarea internă, numărul de faze, componentele de comandă și versiunea aparatului pentru piața locală.

Circuit separat, întreruptor de protecție și posibilitate de separare

O sobă electrică pentru saună este o sarcină mare, utilizată pe perioade îndelungate. Prin urmare, planificarea trebuie să ia în calcul de regulă un circuit separat, dimensionat corespunzător. Electricianul autorizat trebuie să stabilească, pe baza aparatului, instalației existente și regulilor aplicabile local, dacă și cum sunt necesare o separare omnipolară, un întreruptor diferențial sau alte dispozitive de protecție.

O priză care se potrivește mecanic cu ștecherul unui accesoriu nu demonstrează că este adecvată pentru sobă. Prelungitoarele, tamburii de cablu mobili și conexiunile improvizate de grădină nu sunt o alimentare planificată pentru o încălzire de saună instalată permanent.

Întrebări pentru electricianul autorizat

• Este suficientă capacitatea existentă a branșamentului și a tabloului electric?
• Ce tip de rețea și de racord necesită exact această sobă?
• Ce cablu este necesar pentru lungimea și modul de pozare prevăzute?
• Ce dispozitive de protecție trebuie utilizate conform documentației producătorului și condițiilor de la locație?
• Unde poate fi amplasat punctul de racordare sau de derivație?
• Cum se deconectează instalația în siguranță și cum se previne reconectarea accidentală?
• Sunt necesare lucrări de săpătură, tuburi de protecție sau modificări ale tabloului secundar?
• Ce verificări și documente sunt predate la final?

Capacitatea de racordare și planificarea tabloului electric

Un modul liber în tablou nu înseamnă automat că există suficientă capacitate electrică. Trebuie verificate branșamentul, protecțiile din amonte, tabloul, simultaneitatea consumurilor, traseele de cablu și consumatorii mari deja instalați. Aceștia pot include o pompă de căldură, un echipament de încărcare, un încălzitor instantaneu de apă, o plită electrică sau alte echipamente de grădină.

În cazul unei amenajări de grădină planificate, sauna nu trebuie analizată izolat. Iluminatul, prizele exterioare, pompele, acționările pergolei sau o viitoare căsuță de grădină pot necesita circuite suplimentare. O infrastructură dimensionată din timp poate reduce lucrările ulterioare de săpătură și modificare. Totuși, nu reprezintă un motiv pentru a supradimensiona dispozitivele de protecție ale sobei de saună.

Traseul cablurilor și solicitarea termică

O saună exterioară include mai multe medii electrice: solul sau zona exterioară, eventual o zonă tehnică și interiorul fierbinte. Un cablu adecvat într-o zonă rece poate să nu fie potrivit pentru temperatura de lângă tavanul saunei sau de la racordul sobei.

Traseul cablurilor ar trebui stabilit înainte de lucrările la fundație și montaj. Trebuie avute în vedere protecția mecanică, umiditatea, expunerea la UV, razele de curbură admise, trecerile și separarea cablurilor de putere de cele ale senzorilor. Cablurile nu trebuie conduse neplanificat peste suprafețe fierbinți, muchii ascuțite sau viitoare puncte de fixare.

Străpungerile prin acoperiș și pereții exteriori trebuie evitate pe cât posibil. Trecerile necesare trebuie proiectate constructiv astfel încât apa să nu pătrundă în structura peretelui. Deschiderile neutilizate nu trebuie închise improvizat cu materiale neadecvate.

Comandă, senzori și funcționare de la distanță

Sobele de saună pot avea comandă integrată sau pot necesita un sistem de comandă separat. Pentru sistemele externe, panoul de comandă, unitatea de putere, senzorul de temperatură și, după caz, alte dispozitive de siguranță trebuie tratate ca un sistem complet aprobat. Componentele unor sisteme diferite nu trebuie combinate doar pentru că mufele sau bornele seamănă.

Poziția senzorului de temperatură este stabilită de producător. Aceasta influențează atât reglarea, cât și oprirea de siguranță. Mutarea într-un loc mai rece pentru a obține o temperatură mai mare în cabină este o modificare nepermisă și poate provoca supraîncălziri periculoase.

Funcțiile de pornire de la distanță sau prin aplicație necesită adesea logică de siguranță suplimentară. Înainte de fiecare pornire de la distanță trebuie exclusă prezența prosoapelor, a echipamentelor de curățenie sau a altor obiecte pe sobă ori prea aproape de aceasta. Un releu Smart Home oarecare nu înlocuiește comanda prevăzută de producător.

Împământare, legare la echipotențial și protecție împotriva șocului electric

Conductorul de protecție, împământarea, legarea la echipotențial și protecția diferențială trebuie evaluate ca parte a întregii instalații. Componentele metalice nu trebuie conectate între ele în mod general și fără proiectare. Firma specializată decide ce părți conductoare trebuie incluse și cum se verifică prin măsurători măsura de protecție.

Nicio construcție din lemn nu este automat lipsită de riscuri electrice. Umiditatea, pielea umedă, instalarea în exterior și temperaturile ridicate impun cerințe speciale pentru echipamente și instalație. Modificările efectuate pe cont propriu după recepție pot afecta eficiența măsurilor de protecție verificate.

Distanțe de siguranță și protecția sobei

Distanțele prescrise dintre sobă și suprafețele din lemn, bănci, tavan, ușă și alte componente sunt valori obligatorii de proiectare. Acestea rezultă din instrucțiunile de montaj ale versiunii concrete a sobei. Valorile orientative generale sau dimensiunile unei sobe cu aspect similar nu sunt suficiente.

O protecție pentru sobă poate preveni atingerile accidentale, însă nu trebuie să afecteze circulația aerului sau distanțele de siguranță. Trebuie montată stabil și nu trebuie folosită ca raft ori pentru uscarea textilelor. La compararea planurilor, de exemplu între HC 180, HC 225 și HCF 225, trebuie analizată nu doar suprafața pentru ședere, ci și zona sigură a sobei.

Pași practici înainte de cumpărare

1. Stabiliți modelul de saună: clarificați forma construcției, interiorul, suprafețele ușii și ale geamurilor, precum și poziția sobei. Ghidul Cum alegeți o saună din lemn, o saună tip butoi și o saună de grădină vă ajută cu orientarea de bază.
2. Verificați amplasamentul: clarificați accesul, fundația, drenajul, distanțele față de limitele proprietății și cerințele locale. Consultați și articolul despre posibila necesitate a unei autorizații pentru construcțiile de grădină. Pentru sauna concretă, prezentați primăriei competente o propunere cotată și solicitați în scris confirmarea procedurii actuale de autorizare și a documentației de urbanism necesare.
3. Solicitați o recomandare pentru sobă: transmiteți furnizorului datele încăperii și funcțiile dorite.
4. Obțineți documentația aparatului: puneți la dispoziție datele de pe plăcuța de identificare, schema de conectare și instrucțiunile înainte de planificarea electrică.
5. Apelați la un electrician autorizat: solicitați verificarea la fața locului a instalației casei, a traseului cablurilor și a conceptului de protecție. Verificați în registrul public ANRE dacă autorizația electricianului este în vigoare și ce domeniu acoperă.
6. Separați costurile: evidențiați separat sauna, sistemul sobei, lucrările de săpătură, alimentarea, modificarea tabloului și punerea în funcțiune.
7. Confirmați conținutul livrării: finalizați comanda numai după ce este clar ce componente de comandă, senzori și racordare sunt incluse.
8. Coordonați succesiunea montajului: stabiliți ce cabluri se instalează înainte de fundație sau construcție și ce racorduri se realizează numai după montajul finalizat.

Informațiile despre procesul de comandă sunt disponibile la Cum comanzi. Aspectele logistice trebuie verificate suplimentar în secțiunea Cumpărături și livrare ar trebui verificate suplimentar.

Livrarea și verificarea componentelor sobei

Verificați înainte de montaj dacă livrarea prezintă deteriorări vizibile, dacă denumirile modelelor sunt corecte și dacă este completă. Plăcuța de identificare, comanda, senzorii, panoul de comandă, unitatea de putere, materialele de fixare, pietrele pentru saună și documentația ar trebui comparate cu confirmarea comenzii.

Bornele deteriorate, cablurile de senzori îndoite sau carcasele deformate nu trebuie reparate din proprie inițiativă. Păstrați ambalajul și marcajele până la clarificare. Întrebările privind acoperirea și drepturile pot fi analizate în condițiile de Garanție .

Listă de verificare pentru instalare și punere în funcțiune

• sauna este construită complet și conform documentației de montaj;
• modelul sobei și versiunea electrică a aparatului sunt verificate față de proiect;
• soba este montată mecanic în siguranță și toate distanțele sunt verificate;
• balustrada de protecție este fixată corect, dacă este prevăzută;
• pietrele sunt verificate, curățate și așezate lejer conform instrucțiunilor;
• senzorul de temperatură și dispozitivele de siguranță sunt montate exact în pozițiile prescrise;
• cablurile de putere și ale senzorilor sunt trase separat și protejate;
• bornele de racordare sunt verificate conform cerințelor producătorului;
• conductorul de protecție, dispozitivele de protecție și posibilitățile de oprire sunt controlate;
• măsurătorile electrice sunt efectuate și documentate de firma specializată;
• orificiile de ventilație sunt libere și neobturate de dotări;
• primul ciclu de încălzire este realizat sub supraveghere;
• funcționarea reglării, opririi și elementelor de comandă este verificată;
• utilizatorii sunt instruiți privind exploatarea sigură, deconectarea și conduita în caz de defecțiune.

La prima încălzire pot apărea mirosuri cauzate de producție sau materiale. Încăperea trebuie aerisită conform instrucțiunilor producătorului. Fumul neobișnuit de puternic, arcurile electrice, mirosul de material încins sau declanșarea repetată a unui dispozitiv de protecție necesită oprire imediată și verificare de specialitate.

Întreținere și depanare

Înainte de fiecare utilizare, zona sobei trebuie verificată pentru obiecte lăsate acolo. La intervale regulate ar trebui verificate așezarea pietrelor, cablurile vizibile, fixările, balustrada de protecție, orificiile de ventilație și elementele de comandă. Pietrele sfărâmate sau foarte compactate pot împiedica circulația aerului și pot solicita elementele de încălzire. Înlocuirea și rearanjarea se realizează conform instrucțiunilor sobei.

Dacă declanșează un întreruptor de protecție, acesta nu trebuie rearmat repetat fără identificarea cauzei. Cauzele posibile variază de la umiditate și deteriorarea cablurilor până la o defecțiune a elementului de încălzire, a sistemului de comandă sau a racordului. Chiar și o încălzire aparent normală nu exclude o defecțiune electrică.

Notați momentul, faza de funcționare, codurile de eroare afișate și observațiile neobișnuite. Aceste informații ajută serviciul de asistență și electricianul autorizat. Carcasele, spațiile bornelor și unitățile de comandă pot fi deschise numai fără tensiune, în condițiile permise și de persoane calificate corespunzător.

Integrarea saunei în planificarea generală a grădinii

Cel mai bun amplasament tehnic pentru saună nu ține cont doar de racordul electric. Căile de acces, intimitatea, evacuarea apei, iluminatul, direcția vântului și accesul pentru întreținere influențează utilizarea ulterioară. O HCF 300 sau o LC 225 ar trebui, prin urmare, inclusă din timp în planul de amplasament, cu zonele reale de acces și tehnice.

Dacă este planificată și o pergolă, articolul despre alegerea unei pergole bioclimatice poate ajuta la zonare. Pentru o seră, cerințele de temperatură și umiditate sunt fundamental diferite; consultați indicațiile despre temperatura și umiditatea din seră și despre policarbonat și efectul de izolare.

Idei pentru amenajarea de ansamblu găsiți în tendințele pentru grădină. Categoriile de construcții disponibile pot fi explorate la Sere și grădini de iarnă și Căsuțe de grădină . Alte informații tehnice sunt reunite în pagina Informații utile.

Întrebări frecvente

Pot utiliza o priză casnică existentă pentru o sobă electrică de saună?

Nu se poate decide doar pe baza prizei. Multe sobe de saună necesită o altă alimentare și un circuit separat, proiectat corespunzător. Plăcuța de identificare și schema de conectare sunt decisive. Chiar și pentru un aparat mai mic, un electrician autorizat trebuie să verifice instalația existentă și protecțiile.

Cum stabilesc puterea corectă a sobei?

Punctul de plecare îl reprezintă volumul interior și construcția încăperii. Trebuie incluse suprafețele vitrate, elementele slab izolate, forma încăperii și calculul producătorului. Lungimea exterioară a unei saune tip butoi sau numărul locurilor nu sunt suficiente drept criteriu de alegere.

Ar trebui să cumpăr soba înainte de a consulta un electrician?

Ideal este să preselectați mai întâi un model concret de sobă și să obțineți documentația tehnică a acestuia. Cumpărarea ar trebui efectuată doar după clarificarea fezabilității electrice și a configurației complete a sistemului. Astfel pot fi evitate versiunile neadecvate ale aparatelor și modificările neașteptate.

Poate fi calculată siguranța din puterea în W indicată în reclamă?

Nu. Sunt necesare și informații privind tensiunea, fazele, curentul nominal, tipul de racord, condițiile de pozare și cerințele producătorului. Firma specializată dimensionează cablul și dispozitivele de protecție ca sistem unitar și ține cont de instalația existentă.

Are fiecare sobă de saună comandă încorporată?

Nu. Unele sobe au elemente de comandă integrate, iar altele necesită comandă externă, senzori și, eventual, o unitate de putere separată. Înainte de comandă trebuie clarificat ce componente aparțin aceluiași sistem și care sunt incluse în livrare.

Pot monta senzorul de temperatură acolo unde indică temperatura dorită?

Nu. Producătorul stabilește poziția senzorului. Amplasarea liberă falsifică reglarea și poate afecta oprirea de siguranță. Și o mutare ulterioară ar trebui realizată numai conform documentației aprobate.

Poate un releu Smart Home să comande soba?

Numai dacă sistemul sobei are o interfață prevăzută expres pentru aceasta și sunt îndeplinite toate condițiile de siguranță. Un releu universal nu trebuie să înlocuiască comanda aprobată, interblocarea sau monitorizarea pornirii de la distanță.

Ce trebuie făcut dacă întreruptorul de protecție declanșează în timpul încălzirii?

Opriți soba și nu rearmați repetat întreruptorul. Documentați faza de funcționare și eventualele mesaje de eroare. Un electrician autorizat sau un service autorizat trebuie să verifice racordul, cablul, dispozitivul de protecție, elementele de încălzire și posibila influență a umidității.

O saună încălzită cu lemne necesită și ea planificare electrică?

Da, dacă sunt prevăzute iluminat, prize, comenzi sau alți consumatori electrici. Sursa de încălzire nu mai reprezintă o sarcină electrică, însă instalația exterioară, protecția împotriva umidității și traseul cablurilor rămân relevante. Pentru soba pe lemne, cereți profesioniștilor locali competenți să evalueze coșul de fum, aportul de aer pentru ardere, materialele combustibile din jur, întreținerea și cerințele locale aplicabile de securitate la incendiu.

Poate fi finalizată instalația electrică înainte de montarea saunei?

Cablul îngropat, tuburile de protecție și anumite părți ale tabloului pot fi pregătite după caz. Totuși, pozițiile finale ale sobei, senzorilor, panoului de comandă și punctelor de racord ar trebui comparate cu construcția reală. Racordul final și verificarea se realizează pe sistemul montat.

Ce documente trebuie să păstrez?

Păstrați factura, confirmarea comenzii, datele de pe plăcuța de identificare, instrucțiunile de montaj și utilizare, schema de conectare, procesul-verbal de verificare, setările comenzii și fotografii ale traseelor de cablu ascunse. Aceste documente facilitează întreținerea, identificarea pieselor de schimb și modificările ulterioare.

Cine ia deciziile electrice finale?

Producătorul sobei definește cerințele aparatului. Furnizorul saunei oferă date specifice încăperii și produsului. Electricianul autorizat executant evaluează instalația existentă, condițiile locale și regulile aplicabile. Execuția finală a racordului nu poate fi înlocuită de recomandări generale de pe internet.
