Elförberedelse för motoriserad pergola: lameller, styrning och belysning

En motoriserad pergola behöver samordnas med fundament, avvattning, fasad och uteplats innan elarbetet påbörjas. Här får du praktiskt beslutsstöd för matning, kabelvägar, styrning, belysning, framtida tillbehör och säker driftsättning.

En motoriserad pergola är både en byggnadsdel och en elektrisk installation i utomhusmiljö. Motorn som vinklar lamellerna, styrningen och eventuell belysning behöver planeras tillsammans med fundament, stolpar, avvattning, fasad och markbeläggning. Om elfrågorna skjuts upp tills pergolan står på plats kan resultatet bli synliga kablar, onödiga håltagningar eller en matning som inte passar den levererade utrustningen.

Den här vägledningen hjälper beställare, markentreprenör, montör och elinstallationsföretag att samordna arbetet. Den anger inte en universell spänning, kabeldimension eller säkringsstorlek. Sådana uppgifter måste alltid hämtas från dokumentationen för den aktuella pergolan och bedömas utifrån den verkliga installationsplatsen samt gällande svenska krav.

Vad behöver elektrisk matning i en motoriserad pergola?

Den självklara förbrukaren är motorn som öppnar och stänger takets lameller. Därutöver kan systemet omfatta styrenhet, mottagare för fjärrkontroll, väggmanöverdon, integrerad eller separat belysning samt tillval som sensorer och motordrivna solskydd. Alla delar använder inte nödvändigtvis samma spänning eller kabeltyp.

En bioklimatisk pergola med ställbara lameller ska därför inte behandlas som en vanlig utebelysning. Börja med att skilja mellan följande funktioner:

• Matning: den fasta eller anslutna elförsörjningen fram till pergolans avsedda anslutningspunkt.
• Motor och drivenhet: komponenterna som skapar och överför lamellernas rörelse.
• Styrning: elektronik, mottagare, fjärrkontroll, knapp eller annan manövrering.
• Belysning: integrerad ljuskälla, separat armatur, drivdon och eventuell dimring.
• Tillbehör: exempelvis sensorer eller framtida elektriska solskydd, om de är kompatibla med systemet.

En klassisk pergola utan rörligt tak kan ha betydligt enklare elbehov. Jämförelsen bioklimatisk eller klassisk pergola kan användas tidigt när funktion och ambitionsnivå ska bestämmas.

Uppgifter att bekräfta före elförberedelsen

Beställ inte kabel, placera dosor eller gjut in tomrör enbart utifrån en inspirationsbild. Samla först produktens aktuella manual, orderunderlag och ritningar. Bekräfta därefter skriftligt vilken modell, storlek, orientering och tillvalsutrustning som faktiskt ska levereras.

Uppgift	Varför den behövs
Matningsspänning och effektdata	Underlag för elektrikerns val av matning, skydd och ledningsdimensionering.
Avsedd anslutningspunkt	Avgör var kabel eller tomrör ska avslutas.
Placering av motor och styrenhet	Förhindrar att kabeln hamnar vid fel stolpe eller balk.
Krav på separata drivdon	Påverkar åtkomlighet, utrymme och ledningsväg.
Manövreringssätt	Avgör om väggledning, mottagare eller annan styrförberedelse krävs.
Belysning och tillbehör	Visar om ytterligare matning eller styrkabel behövs.
Utomhusklassning och montagevillkor	Säkerställer att komponenter placeras i avsedd miljö.

Kontrollera dokumentets revisionsdatum mot den levererade produkten. Modellnamn som liknar varandra innebär inte att anslutningarna är identiska. Vid osäkerhet bör arbetet stanna vid en åtkomlig och flexibel förberedelse tills rätt dokumentation finns.

Planera pergolan och elarbetet som ett sammanhängande platssystem

Elmatningen är bara en del av platsens teknik. Pergolans stolpar kan samtidigt innehålla infästningar och kanaler för regnvatten. En kabelväg får inte blockera avvattningen, försvaga en komponent eller hamna där skruvar senare ska monteras. Läs därför guiden till pergolafundament innan mark och el projekteras.

Rita en enkel situationsplan med husvägg, dörrar, fönster, marknivåer, fundament, stolpar, vattenutlopp, elcentral och önskad manöverplats. Lägg även in framtida glaspartier. Artikeln om pergola med skjutglas eller fast glas visar varför öppningar och gångstråk behöver vara kända redan från början.

Planen ska tydligt fördela ansvar: vem levererar tomrör, vem markerar rätt stolpe, vem monterar pergolan och vem gör den slutliga elektriska anslutningen? För bygglov, anmälan och andra platsberoende frågor ska aktuella lokala förutsättningar kontrolleras. En orientering finns i vägledningen om bygglov för växthus och pergola i Sverige.

Elvägar för fristående och väggmonterad pergola

Fristående pergola

För en fristående konstruktion kommer matningen ofta underifrån genom mark eller beläggning. Kabelvägen behöver då samordnas med schakt, dränering, plint eller betongplatta. Låt inte ett tomrör avslutas mitt under en täckt fotplatta utan att montören har bekräftat exakt införingspunkt.

Bestäm vilken stolpe som ska ta emot matningen och märk samma stolpe i situationsplan, fundamentritning och arbetsbeskrivning. Skydda röränden mot jord och byggsmuts, lämna en praktiskt hanterbar dragmöjlighet och dokumentera läget innan ytan stängs. En översikt över olika utföranden finns på sidan för Bloomcabin pergolor, medan en enskild fristående Bloomcabin pergola bör bedömas utifrån sitt eget underlag.

Väggmonterad pergola

En väggpergola kan matas via fasaden eller från marken genom en stolpe. Fasadvägen är inte automatiskt enklare. Genomföringen måste placeras i förhållande till pergolans bärprofil, väggens uppbyggnad, fuktskydd och åtkomlighet. Kontrollera också att håltagningen inte hamnar bakom en motordel eller infästning.

Jämför alternativen i väggpergola eller fristående pergola. För en planerad Bloomcabin väggpergola och dess aktuella produktutförande ska montage- och elhandlingarna styra den slutliga genomföringen.

Planering av matning och gruppledning

Elektrikern behöver bedöma kabelvägens längd, förläggningssätt, omgivning, belastning, skydd, frånkoppling och befintlig elanläggning. Utomhusmiljön kan innebära fukt, temperaturväxlingar och mekanisk påverkan. Komponenter ska vara avsedda för sin placering; ett torrt utrymme under tak är inte nödvändigtvis samma sak som en skyddad inomhusmiljö.

Det går inte att ange att varje pergola ska ha en viss säkring eller alltid en egen grupp. En separat grupp kan underlätta frånkoppling och felsökning, men beslutet ska baseras på utrustningens data och platsens elinstallation. Elektrikern avgör även vilka skyddsåtgärder, inklusive eventuellt jordfelsbrytarskydd, som krävs enligt tillämpliga regler.

En bra förberedelse slutar på den plats som produktdokumentationen anger. En lång kabel ”någonstans i närheten” är inte en färdig projektering.

Håll nätspänning och styrledningar korrekt åtskilda

Nätspänningsledning, lågspänningsmatning och signalkabel kan ha olika krav. De ska inte läggas tillsammans av bekvämlighet om systemets anvisningar eller elregler kräver separation. Fel samförläggning kan påverka säkerhet, störningskänslighet och funktion.

Märk tomrör och ledningsändar i båda ändar. Skriv hellre ”matning pergola”, ”belysningsstyrning” och ”reservrör” än att förlita dig på färg eller minne. Om leverantörens kabel ingår i systemet bör den inte kapas, skarvas eller byggas in innan montör och elektriker har bekräftat att det är tillåtet.

Placering av lamellmotor och styrning

Motorns placering bestäms normalt av konstruktionen, inte av närmaste vägguttag. Pergolans orientering kan därför avgöra vid vilken balk eller stolpe elen behövs. Kontrollera ritningen från den sida som motsvarar utsikten från huset; spegelvändningar är en vanlig källa till fel.

Styrenheter och drivdon måste samtidigt vara åtkomliga för kontroll och service. Bygg inte permanent in dem bakom panel, fast glas eller beklädnad om dokumentationen kräver åtkomst. På sidan för bioklimatiska pergolor och det aktuella pergolautförandet med lamelltak kan du först identifiera systemtypen; de medföljande handlingarna avgör detaljlösningen.

Planera pergolans belysning

Belysning bör utgå från användningen av uteplatsen. Matplatsen behöver ett annat ljus än ett gångstråk, och dekorativt ljus ersätter inte alltid arbetsljus vid exempelvis grill eller serveringsyta. Tänk också på reflexer i glaspartier och ljus som riktas mot grannar eller in i bostaden.

Frågor att besvara innan belysningslayout väljs

• Ska ljuset vara allmänljus, stämningsljus eller funktionsljus?
• Var står bord, köksutrustning och sittgrupp när lamellerna är öppna respektive stängda?
• Ska belysningen styras tillsammans med pergolan eller oberoende?
• Behövs dimring, och är alla ingående delar kompatibla med den valda metoden?
• Var kan drivdon placeras så att de är skyddade men serviceåtkomliga?
• Kommer framtida glasväggar att ändra reflexer, kabelvägar eller manöverplatser?

Undvik att borra egna hål i balkar eller stolpar utan godkänd anvisning. Hål kan kollidera med motor, infästning, kabelkanal eller vattenavledning. För utformningsidéer kan du använda idéer för aluminiumpergola på terrass och i trädgård, men den tekniska lösningen ska alltid följa den levererade produkten.

Förbered framtida tillbehör utan att överbygga

Ett tomt, dokumenterat reservrör kan vara värdefullt om belysning, solskydd eller kompatibla sensorer ska tillkomma. Det betyder däremot inte att extra ledare bör installeras på spekulation. Framtida utrustning kan kräva annan matning, styrprincip eller placering.

Prioritera förberedelser som är svåra att göra senare: passage under stenläggning, en åtkomlig väg genom fasaden och utrymme vid en planerad teknikpunkt. Lämna inte oavslutade kablar lösa i en stolpe. Ändarna ska hanteras och skyddas på ett fackmässigt sätt. Läs gärna resonemanget om huruvida en bioklimatisk pergola är värd investeringen för att prioritera funktioner som faktiskt kommer att användas.

Rekommenderad installationsordning

1. Fastställ produkt och placering. Bekräfta modell, orientering, tillbehör, dörrlägen och användningsytor.
2. Samla handlingarna. Matcha manual, orderbekräftelse och ritningar mot samma utförande.
3. Gör platsplanen. Markera fundament, avvattning, kabelväg, motorände och teknikpunkt.
4. Samordna yrkesgrupperna. Låt markentreprenör, pergolamontör och elinstallationsföretag granska samma plan.
5. Utför mark- och fasadförberedelser. Placera tomrör och genomföringar enligt bekräftade mått.
6. Dokumentera före övertäckning. Fotografera rör, kabelstråk och referensmått innan gjutning eller stenläggning.
7. Montera pergolan. Håll elektriska anslutningar skyddade tills rätt moment i monteringen.
8. Slutför elinstallationen. Anslutning, verifiering och provning görs av rätt aktör enligt svenska krav och produktanvisning.
9. Driftsätt hela systemet. Prova motor, gränslägen, manövrering och belysning tillsammans.

Kontrollista inför leverans och montage

• Rätt pergolamodell, storlek och orientering är noterade.
• Motor- och anslutningssida är bekräftade i aktuell ritning.
• Matningens förutsättningar har bedömts av elinstallationsföretaget.
• Tomrör är dragbara, märkta, skyddade och placerade rätt.
• Fundament och kabelväg konkurrerar inte om samma utrymme.
• Fasadgenomföringens läge och tätning är planerade.
• Avvattningens väg genom stolpar och mark är fri.
• Planerade glaspartier, solskydd och belysning finns med på ritningen.
• Manualer och kopplingsunderlag finns tillgängliga på arbetsplatsen.
• Det är tydligt vem som monterar, ansluter och driftsätter varje del.

Materialvalet påverkar också hur installationer kan integreras. Jämförelsen aluminium- eller träpergola ger bakgrund, men håltagning och ledningsdragning ska fortfarande följa den specifika konstruktionen.

Driftsättning av motor, styrning och ljus

Driftsätt inte motorn enbart för att se om den rör sig. Börja med en visuell kontroll av att lamellerna kan röra sig fritt och att inga verktyg, emballage eller kablar ligger i vägen. Kontrollera därefter matning, anslutningar och skydd enligt systemets anvisningar.

Prova öppning, stängning och stopp. Lyssna efter ovanliga ljud och observera om rörelsen är jämn. Kontrollera väggmanöverdon och fjärrstyrning från avsedda platser. Belysningen provas i alla valda lägen, inklusive dimring om sådan ingår. Funktioner som sensorer eller automatisering ska testas separat och får inte antas fungera bara för att motorn går.

Notera datum, installatör, eventuella inställningar och vilka tillbehör som har parats ihop. Förvara överlämnade handlingar tillsammans med foton av dolda kabelvägar.

Underhåll och felsökning

Bryt eller frånkoppla elen på avsett sätt innan synlig kabel, anslutningsutrymme eller motordel undersöks. Försök inte tvinga lameller som har frusit fast eller blockerats. Svenskt vinterklimat gör det särskilt viktigt att följa råd om snö, is, vind och kyla; se vägledningen om pergola på vintern.

Vid fel bör du först skilja mellan mekaniskt hinder, matningsfel, styrproblem och belysningsfel. Kontrollera om problemet gäller alla funktioner eller bara en. Dokumentera indikatorer, ljud och när felet uppstod. Återkommande utlöst skydd, skadade kablar, fukt i elektriska delar eller bränd lukt ska hanteras av sakkunnig; återställ inte upprepade gånger utan felsökning.

Rengöring får inte innebära att vatten riktas in i anslutningsutrymmen. Kontrollera regelbundet att synliga kabelskydd sitter kvar och att senare möblering, inglasning eller markarbete inte har blockerat serviceåtkomsten.

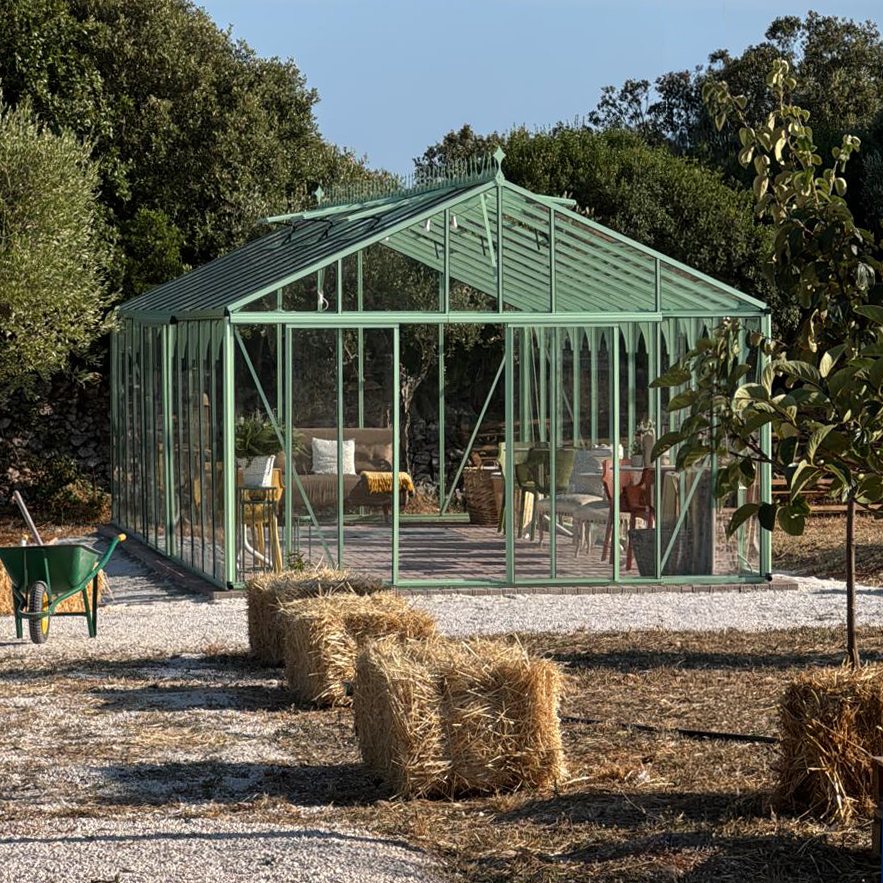

Samordning med andra Bloomcabin-strukturer

Om tomten även ska rymma växthus, orangeri eller trädgårdshus är det klokt att göra en gemensam mark- och elplan. Då kan gångvägar, framtida schakt, belysningszoner och elcentralens kapacitet bedömas innan ytor färdigställs. Översikterna Användbart, Växthus & uterum och Trädgårdshus hjälper till att samla projektets olika delar.

Ett klassiskt aluminiumväxthus eller ett större Bloomcabin-orangeri har andra funktioner än en motoriserad pergola, men kan påverka samma el- och markinfrastruktur. Om projektet omfattar kompletterande byggnadsdelar finns även ingångar till fönster och dörrar samt information om Bloomcabin.

Vanliga frågor

Kan elektrikern förbereda matningen innan pergolan kommer?

Ja, om aktuell produktdokumentation tydligt anger matningsdata, anslutningspunkt, motorplacering och kabelväg. Om något är osäkert är ett korrekt placerat reservrör ofta bättre än en färdig kabel som senare måste flyttas.

Kan jag använda ett befintligt utomhusuttag?

Det kan inte avgöras generellt. Uttagets matning, skydd, belastning, skick och produktens anslutningskrav måste bedömas. En permanent installation ska inte ersättas med en provisorisk skarvsladdslösning.

Använder alla lamellpergolor samma motorspänning?

Nej. Motor, styrenhet och belysning kan dessutom använda olika spänningsnivåer. Läs märkning och handlingar för exakt levererad utrustning.

Bör pergolamotor och belysning ligga på samma grupp?

Inte nödvändigtvis. Gemensam eller separat matning beror på systemets uppbyggnad, belastning, önskad frånkoppling och den befintliga anläggningen. Elinstallationsföretaget gör bedömningen.

Kan ledningar döljas inne i en pergolastolpe?

Endast om konstruktionen och monteringsanvisningen medger det. Ledningen får inte störa avvattning, infästningar eller service, och införingen måste skyddas mot skada.

Kan belysning läggas till efter monteringen?

Ofta är det möjligt, men lösningen kan bli mer synlig eller kräva demontering. Ett reservrör och en planerad åtkomlig teknikpunkt förbättrar möjligheterna utan att låsa projektet till okända framtida produkter.

Var bör en väggkontroll placeras?

Placera den där pergolan kan överblickas och manövreras utan att användaren står i lamellernas rörelseområde. Tänk på barn, möbler, glaspartier och exponering för väder. Exakt placering ska följa styrsystemets anvisningar.

Kan pergolan styras när den inte är synlig?

Tekniken kan ibland möjliggöra det, men fjärrmanövrering kräver försiktighet. Lamellerna kan vara blockerade av föremål, is eller servicearbete. Följ produktens säkerhetsanvisningar och använd inte funktioner utanför avsedd tillämpning.

Vad händer om glasväggar monteras senare?

Glas kan blockera kabelvägar, kontroller och servicepunkter samt påverka ljusreflexer. Markera redan nu var framtida skenor och öppningar kan hamna och håll tekniska delar åtkomliga.

Vem ska göra den slutliga elektriska anslutningen?

Arbetet ska utföras av en aktör som får utföra den aktuella typen av elinstallationsarbete i Sverige. För fast elinstallation bör ett registrerat elinstallationsföretag anlitas och de lokalt tillämpliga kraven kontrolleras.

Vilka dokument bör jag spara?

Spara orderunderlag, manualer, kopplingsinformation, uppgifter om utförande företag, driftsättningsanteckningar och foton av dolda rör och ledningsvägar. Lägg till datum och mått från fasta referenspunkter.

Vad gör jag om dokumentationen inte stämmer med förberedelsen?

Stoppa anslutningsarbetet. Försök inte anpassa produkten med egna hål, skarvar eller omkopplingar. Jämför modell och dokumentrevision och kontakta leverantör eller montör. Bloomcabins kontaktsida kan användas när produktunderlaget behöver redas ut.

Slutlig planeringskontroll

• Jag har identifierat exakt pergolamodell och alla elektriska tillval.
• Jag känner till motorände, anslutningspunkt och avsedd kabelväg.
• Fundament, avvattning, infästning och el är samordnade på samma ritning.
• Nätspänning, lågspänning och styrning hanteras enligt respektive krav.
• Belysningens funktion och styrning är bestämda före håltagning.
• Framtida tillbehör har praktiska reservvägar utan onödigt installerad kabel.
• Alla dolda förberedelser har fotograferats och måttsatts.
• Servicepunkter förblir åtkomliga efter möblering och eventuell inglasning.
• Behörig aktör ansvarar för den slutliga elektriska installationen och kontrollen.
• Manualer, inställningar och installationsuppgifter sparas på en känd plats.

En välplanerad installation syns så lite som möjligt men är enkel att kontrollera, serva och vidareutveckla. Om du fortfarande väljer pergolatyp kan vägledningen om hur du väljer rätt aluminiumpergola användas före den tekniska projekteringen. Samla därefter produktens faktiska handlingar och låt dem styra varje elektriskt beslut.
