Så läser du växthusmått och tekniska ritningar

Lär dig skilja mellan nominella mått, yttermått, grundmått och användbart utrymme. Guiden hjälper dig att kontrollera ritningar och omsätta dem till en korrekt placering på tomten.

En teknisk växthusritning ska hjälpa dig att fatta beslut innan markarbete, beställning och montering börjar. Den visar mer än hur byggnaden ser ut: där kan finnas yttermått, höjder, dörrplacering, sektioner, grundlinjer och mått för anslutning mot mur eller vägg. Uppgifterna måste dock läsas i rätt sammanhang. Ett mått som är relevant för produktens största utbredning behöver inte vara samma mått som ska användas för fundamentet.

Den här vägledningen förklarar hur ritningsunderlag kan granskas systematiskt. Den ersätter inte den modellspecifika monteringsmanualen eller en projektspecifik grundritning. Om två dokument verkar säga olika saker bör du pausa arbetet och få uppgiften bekräftad innan du gjuter, borrar eller beställer måttanpassade delar.

Börja med att identifiera vilken typ av ritning du läser

Samla alla dokument för den aktuella modellen och versionen. Kontrollera dokumentnamn, revisionsdatum, modellbeteckning och om ritningen gäller standardutförande eller ett kundanpassat projekt. Ritningar för exempelvis ett klassiskt aluminiumväxthus, ett större orangeri och ett T-format växthus kan vara uppbyggda på helt olika sätt.

Dokumenttyp	Vad den brukar visa	Vad du använder den till
Planritning	Byggnaden uppifrån, dörrar, hörn och sektioner	Placering, orientering och kontroll av fotavtryck
Fasadritning	En sida rakt framifrån	Längd, takfot, nock och dörrhöjd
Sektionsritning	Ett tänkt snitt genom byggnaden	Invändiga höjder, takvinkel och nivåskillnader
Grundritning	Grundens läge, referenslinjer och mått	Utsättning och fundamentarbete
Detaljritning	En förstorad anslutning eller komponent	Infästning, övergångar och kritiska toleranser
Monteringsmanual	Delarnas ordningsföljd och monteringsmoment	Kontroll av komponenter och själva monteringen

En säljande illustrationsbild är inte en byggritning. Den kan vara användbar för att förstå uttryck och dörrplacering, men ska inte användas för att mäta eller konstruera fundament.

Förstå växthusets grundläggande mått

Total bredd och längd

Total bredd och total längd beskriver normalt växthusets största utbredning i respektive riktning. Det måste ändå framgå vad måttpilarna faktiskt pekar på. Ändpunkterna kan avse profilernas utsida, basens utsida, centrumlinjer eller en separat grundlinje. Takutsprång, hängrännor, beslag och dörrar i öppet läge kan kräva ytterligare plats även om de inte ingår i huvudmåttet.

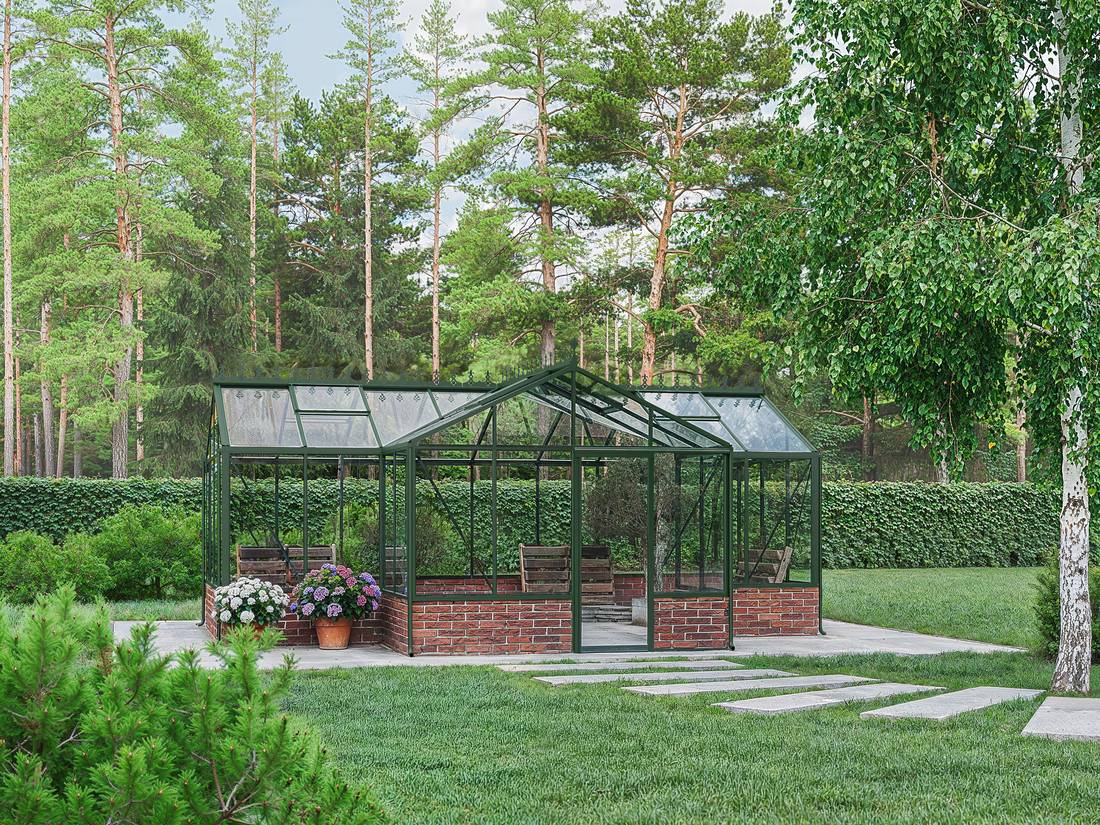

På en enkel rektangel är avläsningen oftast rak. På ett T-format växthus på mur behöver varje byggnadsdel läsas separat. Summera inte delmått utan att kontrollera gemensamma referenslinjer; anslutande volymer kan överlappa i ritningen.

Takfot, nock och totalhöjd

Takfotshöjd avser vanligtvis nivån där sidoväggen möter taket. Nockhöjd är höjden vid takets högsta linje. Totalhöjd kan i vissa underlag inkludera bas, mur eller en utskjutande detalj. Läs därför var den nedre måttpilen börjar: färdig mark, grundens ovansida, murkrön eller växthusets egen bas.

Höjdmått påverkar mer än utseendet. De avgör om dörren kan öppnas under en gren, om taket hamnar nära en byggnadsdel och hur växthuset upplevs invändigt. På sluttande tomt ska en enda höjduppgift inte tolkas som att marken kan följa lutningen. Basens krav på nivå och planhet måste kontrolleras i rätt manual.

Dörrmått

Skilj mellan dörrbladets mått, karmens yttermått och den fria passagemåttet. De är inte utbytbara. För den praktiska planeringen är fri öppningsbredd och fri öppningshöjd ofta viktigast, särskilt om skottkärra, odlingsbord eller större krukor ska passera.

Studera även öppningsriktningen. En båge i planritningen brukar visa hur en slagdörr rör sig, medan parallella linjer kan indikera en skjutlösning. Kontrollera om dörren är höger- eller vänsterplacerad sett från den sida som ritningen anger. För ett kompakt växthus, exempelvis ett mini-väggväxthus, kan några centimeters fri yta utanför öppningen få stor praktisk betydelse.

Fackindelning och panelindelning

Fack är återkommande sektioner mellan stolpar, spröjs eller takbågar. Ett ritningsmått kan visa varje fack, flera fack tillsammans eller hela fasaden. Antalet paneler är därför inte en säker metod för att räkna fram byggnadens längd. Gavelpartier, hörnprofiler och anslutningsprofiler kan ha andra bredder än mittfacken.

Fackindelningen är ändå värdefull för att förstå var dörrar, ventilationsöppningar och invändig inredning kan hamna. Jämför gärna olika konstruktionstyper, såsom Classic Plus 385, aluminiumväxthus med Accoya-detaljer och ett Prestige-växthus med designbas. Produktfamiljernas ritningar behöver läsas utifrån sin egen konstruktion.

Lär dig språket för måttlinjer

En måttlinje har vanligtvis pilar eller markeringar som pekar mot två hjälplinjer. Siffran mellan dem anger det verkliga måttet enligt ritningens enhet. Flera måttkedjor kan förekomma samtidigt: den innersta raden visar kanske fack, nästa rad delsektioner och den yttersta totalmåttet.

• Centrumlinje: anger mitten av en profil, pelare eller öppning.
• Referenslinje: en fast utgångspunkt som andra mått knyts till.
• Radie eller diameter: används för cirkulära detaljer och ska inte läsas som raka kantmått.
• Nivåmarkering: visar höjd i förhållande till en bestämd nollnivå.
• Detaljhänvisning: leder till en förstorad vy där anslutningen kan läsas tydligare.

Mät inte skärmen eller den utskrivna sidan

En PDF kan förstoras, förminskas eller skrivas ut med inställningen ”anpassa till sida”. Då förändras bildens storlek, men inte de angivna måtten. Även om en skalangivelse finns ska du i första hand använda måttsiffrorna. Om ritningen är märkt ”ej skalenlig” får linjernas uppmätta längd inte användas alls.

Kontrollera enheten varje gång

Svenska tekniska underlag använder ofta millimeter, men utgå aldrig från det utan att läsa ritningshuvud och noter. Ett dokument kan blanda millimeter för byggmått med andra enheter i produkttexter. Skriv gärna om alla relevanta mått till en gemensam enhet i din egen kontrollista, utan att avrunda kritiska grundmått.

Nominell storlek, verkligt fotavtryck och användbar inneryta

Ett modellnamn eller en avrundad marknadsstorlek är en praktisk beteckning, inte automatiskt ett byggmått. Den nominella storleken kan beskriva en storleksklass, medan ritningen anger konstruktionens verkliga utbredning. Fotavtrycket kan i sin tur avse basens utsida, förankringslinjen eller grundens rekommenderade geometri.

Den användbara innerytan blir mindre än den yttre rektangeln eftersom bas, profiler, mur, dörrzoner och inredning tar plats. Planera därför inte odlingsbäddar genom att endast dra bort en uppskattad väggtjocklek. Utgå från tydligt angivna invändiga mått eller kontrollera verkliga referenspunkter med leverantören. Inspiration om användningen av ytan finns i guiderna om att odla sallat i växthus och odla basilika i svenskt växthusklimat.

Läs komplexa planritningar som separata zoner

Dela upp en T-formad, korsformad eller på annat sätt sammansatt byggnad i enkla rektanglar. Märk dem exempelvis huvuddel, tvärdel, entré och anslutning. Läs först varje zons bredd och längd, därefter överlappningen mellan zonerna och slutligen totalmåtten.

1. Markera ritningens yttersta punkter.
2. Identifiera centrumlinjer och gemensamma vägglinjer.
3. Notera vilka delmått som ingår i totalmåttet.
4. Kontrollera invändiga hörn, eftersom de ofta kräver särskilt grundarbete.
5. Rita en egen förenklad skiss och skriv endast in verifierade mått.

Denna metod minskar risken att samma anslutningszon räknas två gånger. Den gör det också lättare att jämföra ritningen med tomtens gångar, planteringar och befintliga byggnader.

Översätt ritningen till en layout på platsen

Börja med en känd referens, exempelvis en fast gränspunkt eller en befintlig byggnad vars läge är kontrollerat. Sätt ut växthusets baslinjer med snören eller tydliga markeringar. Kontrollera orienteringen innan du mäter hörnen; en korrekt rektangel kan fortfarande ligga på fel plats eller vara vänd åt fel håll.

Ta hänsyn till mer än själva byggnaden. Du behöver kunna komma åt dörrar, ventilationsöppningar, glas eller skivor, hängrännor och utsida för rengöring och underhåll. Studera materialens funktion separat; information om polykarbonat för växthus kan exempelvis hjälpa dig förstå varför panelhantering och åtkomst bör planeras redan före montering.

Kontrollera mer än de fyra hörnen

Fyra hörnpunkter räcker inte på en lång eller komplex grund. Kontrollera även mittpunkter, dörröppning, invändiga hörn, muranslutningar och nivån längs varje sida. Mät båda diagonalerna på varje rektangulär zon. Lika diagonaler är en viktig kontroll, men bevisar inte att rätt längd och bredd har använts.

Gör en fullskalig markering när utrymmet är begränsat

Markera hela fotavtrycket med snöre, tejp eller tillfälliga läkter. Visa även dörrens rörelse, planerade gångar och arbetsutrymme runt konstruktionen. Kör fram en skottkärra och prova passagen i verklig skala. Denna enkla kontroll avslöjar ofta konflikter som är svåra att se på en liten planritning.

Innan platsen godkänns bör du också kontrollera lokala förutsättningar och tillämpliga krav. Översikten om bygglov för växthus och pergola i Sverige ger en introduktion, men aktuella krav för den egna fastigheten måste alltid verifieras med rätt lokal instans.

Ritningar för vägganslutna växthus

Ett vägganslutet växthus kräver att två system passar ihop: växthusets geometri och den befintliga byggnadens vägg. Kontrollera totalhöjd, anslutningshöjd, väggens rakhet, sockel, takutsprång, stuprör, fönster, dörrar och andra hinder. En fasad kan se plan ut men ändå ha lokala ojämnheter eller en lutande grundlinje.

Ritningen behöver visa från vilken nivå höjden mäts och vilken yta som är avsedd för anslutning. Förväxla inte profilens centrumlinje med ytterkant. På en modell som ett väggmonterat eller kompakt växthus måste dessutom den befintliga konstruktionens lämplighet för infästning bedömas för det enskilda projektet. Samma princip gäller när man jämför väggpergola och fristående pergola.

Planera inredningen efter fria mått

Invändig planering bör baseras på fri bredd, fri höjd och faktiska passager. Markera dörrzon, huvudgång, odlingsbäddar, bord och plats för vattenkannor eller annan utrustning. Kontrollera att en takstol, stagning eller öppningsmekanism inte hamnar där en hög hylla planeras.

Tänk även på klimat och arbetsflöde. Luft behöver kunna röra sig, dörrar och luckor ska kunna användas och växterna behöver nås utan att gångar blockeras. Vägledningen om temperatur och luftfuktighet i växthus ger praktisk bakgrund. Den som planerar en mer historiskt präglad miljö kan också läsa om viktorianska växthus och deras formspråk, men inredningsmåtten ska alltid hämtas från det aktuella projektets underlag.

Använd manualerna i rätt ordningsföljd

Dokumenten fyller olika funktioner och bör inte ersätta varandra. En bra arbetsordning är:

1. Bekräfta exakt modell, storlek, utförande och vald dörrplacering.
2. Läs produktens tekniska översikt för att förstå huvudmåtten.
3. Granska projektritning eller grundritning innan markarbete.
4. Läs hela monteringsmanualen innan leveransen packas upp.
5. Kontrollera detaljritningar i samband med respektive monteringsmoment.
6. Spara dokumenten för framtida underhåll och reservdelsidentifiering.

Fler vägledningar finns under Användbart, medan sortimentsöversikten finns under Växthus & Uterum. Om dokumentversionen är oklar bör du använda kontaktvägen och ange modell- eller orderuppgifter.

Kontroller vid mottagning och före montering

Jämför leveransens märkning med beställningen innan grundens sista moment eller monteringen påbörjas. Kontrollera att manualen gäller rätt modell och konfiguration. Öppna emballage på ett kontrollerat sätt, sortera komponenterna enligt manualens delsystem och skydda glas, paneler och profiler på det sätt som anges i dokumentationen.

• Stämmer modellnamn och storleksvariant?
• Stämmer färg, dörrtyp och andra beställda val?
• Gäller ritningen samma revision som monteringsunderlaget?
• Är grundens längd, bredd, diagonaler och nivå kontrollerade?
• Är anslutningar mot vägg eller mur verifierade?
• Finns tillräckligt arbetsutrymme runt hela byggnaden?
• Är lokala krav och platsförutsättningar kontrollerade?

Beställningsprocessen beskrivs under Hur man beställer. För leveransrelaterade villkor ska du läsa aktuella villkor för köp och leverans.

Vanliga ritningsfel att undvika

• Att använda modellnamnet som grundmått: nominell storlek kan skilja sig från ritningens exakta mått.
• Att mäta en PDF med linjal: visnings- och utskriftsskalan kan vara förändrad.
• Att blanda utvändiga och invändiga mått: de svarar på olika planeringsfrågor.
• Att summera alla delmått: vissa mått överlappar eller utgår från samma referens.
• Att glömma öppen dörr: fotavtrycket visar inte alltid hela rörelsezonen.
• Att kontrollera endast diagonaler: en rektangel kan vara rätvinklig men ha fel storlek.
• Att utgå från en liknande modell: profil, bas och dörrplacering kan skilja mellan versioner.
• Att påbörja grunden vid en oklarhet: ett litet ritningsfel kan bli kostsamt när materialet redan är gjutet eller kapat.

Frågor som ska vara lösta innan layouten godkänns

Kan du peka ut exakt vilka linjer som visar grundens kanter, vilken nivå höjderna utgår från och hur dörren öppnas? Om svaret är nej är ritningen ännu inte färdigkontrollerad.

• Vilket dokument är senaste godkända version?
• Är samtliga relevanta mått utvändiga, invändiga eller centrumlinjemått?
• Vilket mått ska grundläggaren arbeta efter?
• Var ligger färdig marknivå i förhållande till basen?
• Finns hinder över, under eller bredvid konstruktionen?
• Kan alla dörrar och ventilationsdelar användas fullt ut?
• Är framtida rengöring och underhåll möjligt från utsidan?

Vanliga frågor

Är angivna växthusmått in- eller utvändiga?

Det varierar mellan dokument och måttyp. Produktens huvudbredd och huvudlängd är ofta kopplade till utsidan, men det får inte antas när ett fundament ska byggas. Följ måttpilarna, ritningens noter och den modellspecifika grundinformationen. För inredning ska du söka efter fria invändiga mått.

Kan jag bygga fundamentet efter måtten på produktsidan?

Inte utan att först jämföra dem med aktuell grundritning och monteringsmanual. Produktsidan hjälper dig att bedöma ungefärlig plats och modell, medan fundamentet kräver verifierade byggmått och rätt referenslinjer. Även vägledningen om pergolafundament illustrerar den grundläggande principen att produktens ytterstorlek och infästningspunkter inte ska blandas ihop.

Varför skiljer sig nominell storlek från den tekniska ritningen?

Nominella mått används för att identifiera och jämföra storleksklasser. Den tekniska ritningen beskriver konstruktionens faktiska geometri med större precision. Profiler, basdetaljer och modulindelning kan göra att det exakta måttet inte sammanfaller med ett avrundat modellnamn.

Vad betyder ”ej skalenlig”?

Det betyder att linjernas längd på sidan eller skärmen inte säkert motsvarar verkligheten i en bestämd skala. Du ska läsa de skrivna måtten och noterna, inte använda linjal på bilden. Saknas ett nödvändigt mått måste det efterfrågas i stället för att uppskattas grafiskt.

Hur vet jag på vilken sida dörren sitter?

Utgå från planritningens orientering och dess markering för utsida, framsida eller fasad. Kontrollera dörrsymbolen och eventuell text för höger, vänster eller centrum. En produktbild kan vara spegelvänd eller visa en annan konfiguration, så den tekniska ritningen och orderbekräftelsen ska jämföras.

Vilka mått är viktigast för ett vägganslutet växthus?

Kontrollera bredd ut från väggen, längd längs väggen, anslutningshöjd, takets högsta punkt, basnivå och infästningslinjer. Mät även hinder som sockel, takfot, fönster och stuprör. Väggens bärighet och lämplig infästningsmetod måste bedömas för den aktuella byggnaden.

Hur mycket extra plats ska lämnas runt växthuset?

Det finns inget universellt mått som passar alla projekt. Utrymmet beror bland annat på dörrar, ventilation, rengöring, montage, marklutning och närliggande konstruktioner. Markera växthuset i full skala och säkerställ att du kan arbeta längs varje sida utan att överskrida fastighetsrelaterade eller lokala krav.

Bevisar lika diagonaler att fundamentet är korrekt?

Nej. Lika diagonaler visar att en rektangulär form sannolikt är rätvinklig, men inte att längd, bredd, nivå eller placering är rätt. Kontrollera varje sida, båda diagonalerna, mellanpunkter och höjdnivåer. På sammansatta former ska varje rektangulär zon kontrolleras separat.

Vilket dokument gäller om två mått verkar motsäga varandra?

Stoppa arbetet och kontrollera revision, modell och dokumenttyp. En godkänd projektspecifik ritning kan vara mer relevant än en generell illustration, men du ska inte själv avgöra en verklig motsägelse genom gissning. Kontakta leverantören och be om ett entydigt skriftligt besked innan irreversibelt arbete fortsätter.

Var hittar jag information om garanti och underhåll?

Aktuell garantiinformation finns under Garanti. Underhållsanvisningar kan även finnas i produktens manual och övriga leveransdokument. Följ alltid informationen för den specifika modellen och materialkombinationen. För andra komponentkategorier kan översikten Fönster & Dörrar hjälpa dig att hitta rätt del av webbplatsen.

Slutlig ritningsgranskning

Gör en sista kontroll med tre separata perspektiv: produkt, plats och arbete. Produkten ska motsvara beställningen och rätt dokumentversion. Platsen ska rymma både konstruktionen och dess funktioner. Arbetet ska kunna utföras med verifierade grundmått, tydliga nivåer och tillräcklig åtkomst.

Skriv datum på din kontrollskiss och notera vilket dokument varje mått kommer från. Förvara skissen tillsammans med manual, orderunderlag och fotografier av den färdiga grunden. Då blir det enklare att upptäcka avvikelser före monteringen och att förstå konstruktionen vid framtida underhåll.
