Gewächshausmaße und technische Zeichnungen richtig lesen

Technische Zeichnungen zeigen wesentlich mehr als Länge und Breite. Dieser Leitfaden erklärt, wie Sie Außenmaße, Höhen, Türöffnungen, Achsraster und Fundamentangaben lesen, Unklarheiten erkennen und den Plan sorgfältig auf den vorgesehenen Standort übertragen.

Die Größenangabe eines Gewächshauses wirkt auf den ersten Blick eindeutig. Für die tatsächliche Planung reichen eine Modellbezeichnung sowie Länge und Breite jedoch selten aus. Entscheidend ist, worauf sich ein Maß bezieht: auf die äußersten Profilkanten, den Sockel, eine Wandachse, die Dachkante, eine Türöffnung oder den nutzbaren Innenraum.

Eine technische Zeichnung hilft Ihnen, das ausgewählte Modell mit dem Garten, dem Fundament und der geplanten Nutzung abzugleichen. Sie ersetzt aber weder die aktuelle Montageanleitung noch die Prüfung der örtlichen Situation. Kontrollieren Sie deshalb vor Aushub, Betonarbeiten oder der Bestellung maßgefertigter Einbauten immer die für Ihre konkrete Modellvariante gültigen Unterlagen.

Zuerst die Art der Zeichnung feststellen

Nicht jede Abbildung eines Gewächshauses ist ein verbindlicher Maßplan. Produktseiten, Katalogdarstellungen und Gartenvisualisierungen vermitteln Form und Erscheinungsbild. Für die Vorbereitung des Standorts benötigen Sie dagegen technische Unterlagen mit eindeutig bezeichneten Maßlinien.

Darstellung	Was sie typischerweise zeigt	Wofür sie geeignet ist
Perspektivansicht	Gestaltung, Dachform, Türen und Proportionen	Optische Auswahl und Orientierung
Grundriss	Länge, Breite, Türpositionen und Gliederung	Standort- und Fundamentplanung
Ansicht	Traufe, First, Giebel und Fassadenaufteilung	Höhenkontrolle und Prüfung der Zugänglichkeit
Schnitt	Vertikale Konstruktion und Innenhöhen	Beurteilung von Kopffreiheit und Dachverlauf
Detailzeichnung	Anschlüsse, Profile oder Befestigungspunkte	Klärung eines bestimmten Bauteils
Montagezeichnung	Bauteilfolge und Verbindungen	Aufbau des gelieferten Modells

Prüfen Sie außerdem Modellname, Ausführung, Dokumentdatum und gegebenenfalls die angeführte Variante. Ein Plan für ein klassisches Aluminium-Gewächshaus lässt sich nicht auf eine T-Modell-Orangerie übertragen. Komplexe Grundformen besitzen andere Bezugspunkte und benötigen entsprechend mehr Kontrollmaße.

Die grundlegenden Gewächshausmaße verstehen

Gesamtbreite und Gesamtlänge

Breite und Länge sind üblicherweise die ersten Angaben im Grundriss. Dennoch muss erkennbar sein, zwischen welchen Punkten gemessen wird. Ein Außenmaß kann sich beispielsweise auf die Außenkante des Sockelrahmens beziehen, während ein anderes Maß bis zur äußersten Profilkante reicht. Auch Dachüberstände oder Entwässerungsbauteile können außerhalb der eigentlichen Wandlinie liegen.

Verlassen Sie sich daher nicht auf die Annahme, dass ein genanntes Breitenmaß automatisch die Fundamentbreite ist. Suchen Sie nach Pfeilspitzen, Maßhilfslinien und ergänzenden Detailangaben. Bei der Auswahl innerhalb der Übersicht für Aluminium-Gewächshäuser dient die Größe zunächst dem Modellvergleich; die Baustellenvorbereitung folgt anschließend nach den modellspezifischen Unterlagen.

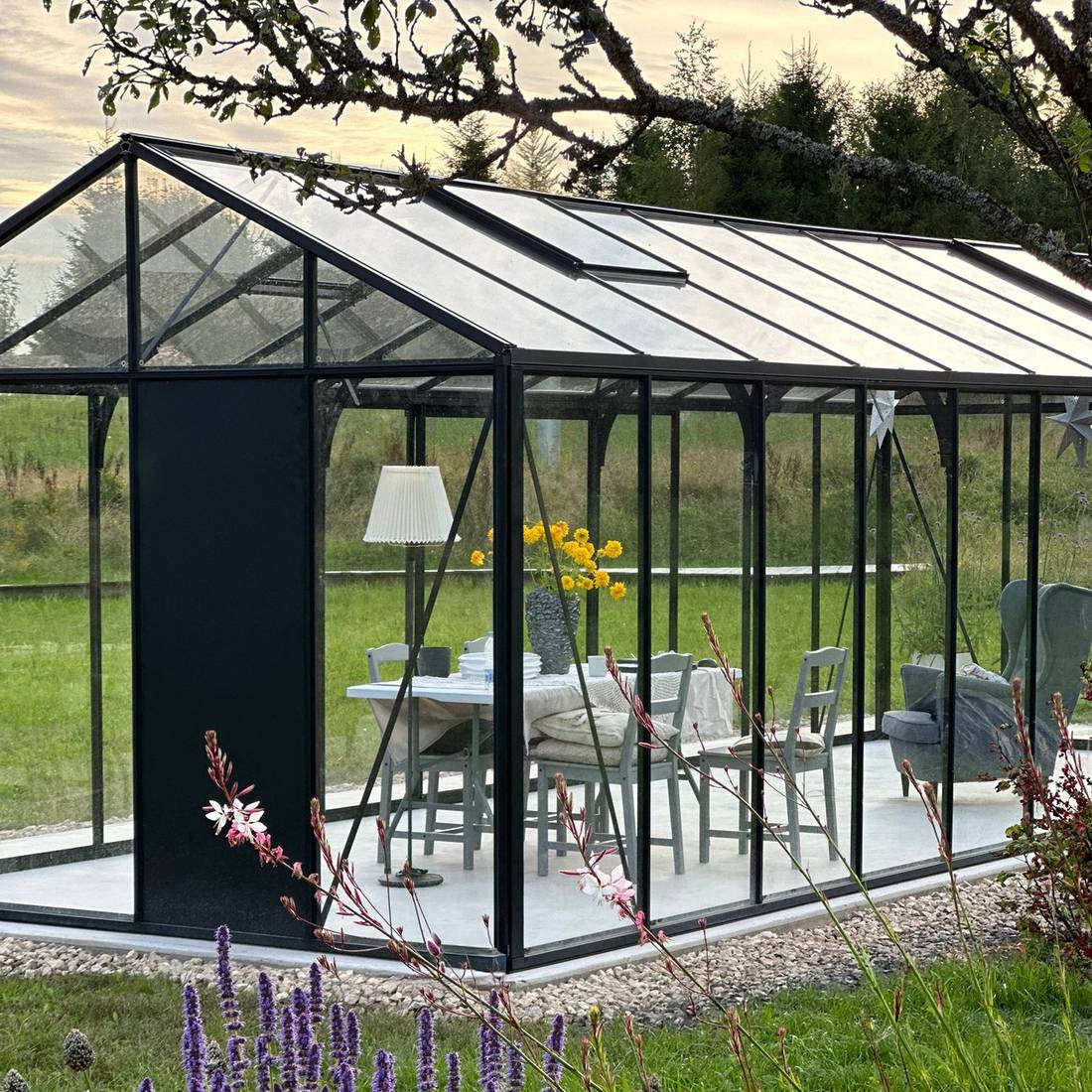

Traufhöhe, Firsthöhe und Gesamthöhe

Die Traufhöhe bezeichnet im Allgemeinen den Übergang von der Seitenwand zur Dachfläche. Die Firsthöhe wird am höchsten Punkt eines Sattel- oder Pyramidendachs angegeben. Als Gesamthöhe kann ebenfalls der höchste konstruktive Punkt gemeint sein. Ob Sockel, Fundament oder ein überstehendes Bauteil einbezogen sind, muss aus der Zeichnung hervorgehen.

Höhenmaße sind für mehr als die Kopffreiheit wichtig. Sie beeinflussen die Wirkung im Garten, die Nähe zu Ästen und Dachvorsprüngen sowie die Erreichbarkeit von Lüftungselementen. Bei einer besonderen Dachgeometrie wie dem Pyramidengewächshaus Oasis sollten Sie Ansichten und Schnitte gemeinsam lesen, statt die Höhenwirkung nur aus einem Produktbild abzuleiten.

Türmaße

Eine Türangabe kann das Türblatt, das lichte Durchgangsmaß oder die Öffnung zwischen Rahmenprofilen bezeichnen. Für Schubkarren, Pflanztische und andere Gegenstände ist das tatsächlich freie Durchgangsmaß relevant. Prüfen Sie sowohl Breite als auch Höhe und beachten Sie eine mögliche Schwelle.

Im Grundriss sollte außerdem erkennbar sein, wo die Tür liegt und in welche Richtung sie sich bewegt. Eine Schiebetür benötigt keinen Schwenkbereich wie eine Drehtür, kann aber seitlich Platz entlang der Fassade beanspruchen. Planen Sie vor dem Eingang eine dauerhaft begehbare, möglichst ebene Zone ein.

Feldabstände und Scheibenteilungen

Wiederkehrende Profilfelder werden in Plänen häufig durch Achs- oder Teilungsmaße dargestellt. Mehrere kleine Maßketten können zusammen das Gesamtmaß ergeben. Solche Angaben helfen, Tür- und Fensterpositionen zuzuordnen oder die Lage von Innenwegen zu planen. Sie bedeuten jedoch nicht automatisch, dass jedes sichtbare Feld exakt gleich breit ist.

Randfelder, Eckprofile und Anschlusszonen können abweichen. Addieren Sie Teilmaße nur dann, wenn die Bezugspunkte eindeutig zusammenpassen. Maßketten dienen auch als Plausibilitätskontrolle: Stimmen Summe und Gesamtmaß nicht überein, sollte die Abweichung vor der Freigabe geklärt werden.

Die Sprache der Maßlinien lesen

Technische Maße stehen meist zwischen zwei Pfeilspitzen oder Begrenzungsstrichen. Dünne Maßhilfslinien führen von den vermessenen Punkten zur Zahl. Mehrere parallel verlaufende Linien zeigen häufig unterschiedliche Ebenen: innen ein Teilmaß, weiter außen ein Gesamtmaß.

• Gesamtmaß: umfasst den angegebenen Bauteil- oder Gebäudebereich vollständig.
• Teilmaß: beschreibt nur einen Abschnitt, etwa ein Fassadenfeld.
• Achsmaß: wird von der Mitte einer konstruktiven Achse zur nächsten gemessen.
• Lichtes Maß: bezeichnet den freien Abstand zwischen begrenzenden Bauteilen.
• Höhenkote: gibt ein Niveau relativ zu einem festgelegten Bezugspunkt an.
• Radius oder Winkel: beschreibt gekrümmte beziehungsweise geneigte Bauteile.

Unterscheiden Sie konstruktive Linien von Maßlinien. Eine Linie im Grundriss kann eine Profilkante, die Außenwand, eine Dachprojektion oder nur eine Hilfslinie darstellen. Legenden und Detailhinweise haben daher Vorrang vor Vermutungen.

Bildschirm oder Ausdruck niemals abmessen

Ein PDF kann verkleinert, eine Webseite responsiv dargestellt und ein Ausdruck automatisch an das Papierformat angepasst werden. Selbst bei einem angegebenen Maßstab ist nur dann ein Abmessen sinnvoll, wenn Ausgabeformat und Skalierung nachweislich korrekt sind. Steht „nicht maßstäblich“ oder eine sinngleiche Angabe im Plan, dürfen ausschließlich die eingetragenen Zahlen verwendet werden.

Fehlt ein benötigtes Maß, ermitteln Sie es nicht mit dem Lineal aus der Grafik. Fragen Sie stattdessen über den Kontakt nach der passenden Unterlage oder einer Bestätigung für die konkrete Ausführung.

Einheiten jedes Mal kontrollieren

Technische Unterlagen können Millimeter, Zentimeter oder Meter verwenden. Eine Zeichnung kann alle Maße in Millimetern angeben, ohne die Einheit hinter jede Zahl zu schreiben. Notieren Sie beim Übertragen immer auch die Einheit und wandeln Sie erst danach um.

Praktische Regel: Eine Zahl ohne geklärten Bezugspunkt und ohne geklärte Einheit ist noch kein baureifes Maß.

Nennmaß, tatsächliche Stellfläche und nutzbarer Innenraum

Ein Nennmaß ist eine handliche Größenbezeichnung für Auswahl und Vergleich. Es muss nicht mit dem millimetergenauen Außenmaß übereinstimmen. Die tatsächliche Stellfläche ergibt sich aus den konstruktiven Außenkanten der maßgeblichen Ebene. Der nutzbare Innenraum ist kleiner und kann durch Sockel, Profile, Türen, Verstrebungen oder Einbauten zusätzlich eingeschränkt werden.

Diese drei Größen beantworten unterschiedliche Fragen:

1. Nennmaß: Welche Modellgröße wird angeboten?
2. Außen- oder Fundamentmaß: Wie viel exakt definierte Fläche benötigt die Konstruktion?
3. Lichtes Innenmaß: Wie viel Raum bleibt für Wege, Beete, Regale und Arbeitsbereiche?

Das gilt unabhängig vom Material. Auch bei Holzgewächshäusern beziehungsweise den ergänzenden Informationen zu Gewächshäusern und Wintergärten aus Holz sind Modellbezeichnung und ausführungsbezogene Maßzeichnung getrennt zu betrachten.

Komplexe Grundrisse in einzelne Zonen zerlegen

Bei T-, L- oder mehrteiligen Formen ist ein einziges umschreibendes Rechteck für die Vorbereitung nicht ausreichend. Zerlegen Sie den Grundriss gedanklich in Hauptkörper, Querflügel, Verbindungszone und Eingangsbereich. Kontrollieren Sie für jede Zone Breite, Länge, Versatz und Bezug zur gemeinsamen Achse.

Eine Bloomcabin Orangerie kann aufgrund ihrer Gliederung andere Planungsfragen aufwerfen als ein rechteckiges Standardmodell. Zusätzliche Anregungen zur Nutzungsplanung finden Sie im Beitrag über Orangerie-Gewächshäuser in Österreich.

Markieren Sie im Plan zuerst die durchgehenden Hauptachsen. Ergänzen Sie danach die Vorsprünge und Rücksprünge. Zum Schluss prüfen Sie die äußeren Extrempunkte. Dadurch vermeiden Sie, dass zwar der Hauptkörper passt, ein Seitenflügel jedoch in einen Weg, eine Böschung oder einen bestehenden Baumbereich ragt.

Die Zeichnung auf den Standort übertragen

Beginnen Sie mit einem verlässlichen Bezug, beispielsweise einer Grundstücksgrenze, einer bestehenden Mauer oder einer festgelegten Gartenachse. Prüfen Sie jedoch vorher, ob dieser Bezug tatsächlich gerade und korrekt dokumentiert ist. Spannen Sie Schnüre entlang der geplanten Außenlinien und markieren Sie Eck- sowie Knickpunkte.

1. Modellvariante und aktuelle Zeichnung bestätigen.
2. Die maßgebliche Außen- oder Fundamentlinie im Plan identifizieren.
3. Einen festen Ausgangspunkt vor Ort bestimmen.
4. Längs- und Querachsen mit Schnüren markieren.
5. Alle Teilmaße und Versätze einzeln kontrollieren.
6. Diagonalen und rechte Winkel prüfen.
7. Türzugang, Wartungsflächen und Entwässerungswege beurteilen.
8. Erst nach vollständiger Kontrolle dauerhafte Arbeiten freigeben.

Örtliche Vorgaben können je nach Bundesland, Gemeinde, Grundstück und Projekt variieren. Vor der Umsetzung ist daher zu klären, welche Bewilligungen, Anzeigen, Abstände oder sonstigen Anforderungen gelten. Eine erste thematische Orientierung bietet der Beitrag zu Gewächshaus, Pergola und Baubewilligung in Österreich; verbindlich sind die jeweils anwendbaren lokalen Anforderungen.

Nicht nur die vier Ecken prüfen

Vier passende Eckpunkte beweisen bei einer gegliederten Form noch nicht, dass alle Linien stimmen. Kontrollieren Sie auch Türmitte, Rücksprünge, Wandanschlüsse, Flügelenden und Kreuzungspunkte der Achsen. Bei längeren Seiten sind Zwischenmessungen hilfreich, weil eine gespannte Linie ausweichen oder an einem Hindernis vorbeiführen kann.

Beachten Sie überdies die dritte Dimension: Gefälle, Stufen, hohe Randsteine, Mauerkronen, Äste und Dachvorsprünge sind in einem reinen Grundriss nicht vollständig sichtbar. Die Aufstellfläche muss entsprechend den Montageunterlagen vorbereitet werden.

Bei knappen Platzverhältnissen ein Modell in Originalgröße auslegen

Wenn Weg, Mauer und Pflanzfläche eng beieinanderliegen, legen Sie den Umriss mit Schnüren, Latten oder leicht entfernbaren Markierungen in voller Größe aus. Kennzeichnen Sie die Türöffnung separat. Gehen Sie den künftigen Weg mit einer Schubkarre ab und stellen Sie vorhandene Gartenmöbel oder Pflanzgefäße probeweise daneben.

Diese einfache Kontrolle zeigt häufig Probleme, die auf einem kleinen Plan nicht auffallen: zu enge Kurven, eine unpraktische Türseite oder fehlende Arbeitsfläche. Die Markierung ersetzt nicht die technische Vermessung, verbessert aber die Nutzungsplanung.

Anlehn- und wandmontierte Gewächshäuser lesen

Bei einer Wandkonstruktion muss die Zeichnung zusammen mit der bestehenden Fassade betrachtet werden. Wichtig sind Gesamtbreite, Ausladung, Anschlusshöhe, Dachgefälle und die Lage der Befestigungsebene. Fensterbänke, Fallrohre, Sockelvorsprünge, Außenleuchten oder Unebenheiten können den Anschluss beeinträchtigen.

Prüfen Sie, ob Maße bis zur fertigen Wandoberfläche, zu einer Profilachse oder zu einer Rohbaufläche angegeben sind. Die vorhandene Wand muss für die vorgesehene Befestigung geeignet sein; erforderliche Prüfungen und die lokal anwendbaren Vorgaben sind projektspezifisch zu klären. Vergleichbare Grundfragen zur Wahl zwischen Wandanschluss und freier Aufstellung behandelt auch die Information Wandpergola oder freistehende Pergola.

Den Innenraum mit lichten Maßen planen

Für Beete und Regale sind Außenmaße nur ein Ausgangspunkt. Planen Sie mit den lichten Innenmaßen und berücksichtigen Sie Profile, Türbereiche, Öffnungswege sowie geplante technische oder gärtnerische Einrichtungen. Ein breites Außenmaß garantiert keinen entsprechend breiten Mittelweg.

Zeichnen Sie zuerst den Hauptweg und den Türdurchgang ein. Ergänzen Sie dann Beete, Tische und Regale. Prüfen Sie, ob Pflanzen auch in ausgewachsenem Zustand erreichbar bleiben. Hinweise zur Kulturplanung, etwa für Salat im Gewächshaus oder Paprika und Chili, helfen dabei, den Raum nicht nur geometrisch, sondern auch nach der vorgesehenen Nutzung zu strukturieren.

Verglasungsart und Klimaüberlegungen gehören ebenfalls in die Planung, bestimmen aber nicht automatisch die Maßbezüge. Weiterführende Grundlagen bieten die Informationen zu Polycarbonat im Gewächshaus sowie zu Temperatur und Luftfeuchtigkeit.

Unterlagen in der richtigen Reihenfolge verwenden

Für eine verlässliche Vorbereitung sollten Unterlagen nicht wahllos nebeneinandergelegt werden. Verwenden Sie sie in einer nachvollziehbaren Reihenfolge:

1. Produktübersicht: Form, Material und Größenklasse auswählen.
2. Technisches Datenblatt oder Maßzeichnung: Standort und Platzbedarf prüfen.
3. Auftragsunterlagen: bestellte Variante und Zubehör abgleichen.
4. Aktuelle Montageanleitung: Fundamentbezug, Bauteilfolge und Montagevoraussetzungen kontrollieren.
5. Pflege- und Garantieinformationen: Betrieb und langfristige Erhaltung berücksichtigen.

Für allgemeine Modelleinstiege stehen die Bereiche Gewächshäuser und Wintergärten und nützliche Informationen zur Verfügung. Angaben zu Ablauf und Bezug finden Sie unter Wie zu bestellen sowie Einkauf und Lieferung.

Entdecken Sie einen Widerspruch zwischen Dokumenten, bauen Sie nicht aufgrund einer Vermutung weiter. Notieren Sie Dokumenttitel, Variante, betroffene Maßzahl und Bezugspunkte und lassen Sie klären, welche aktuelle Unterlage maßgeblich ist.

Kontrollen bei Warenübernahme und vor Montagebeginn

Gleichen Sie vor dem Aufbau die gelieferten Unterlagen und Kennzeichnungen mit der Bestellung ab. Eine Maßzeichnung kann korrekt sein, aber zu einer anderen Längenvariante gehören. Auch Zubehör, zusätzliche Türen oder besondere Grundformen können die Planung beeinflussen.

• Stimmen Modellname und Variante mit der Bestellung überein?
• Ist die Anleitung für genau diese Ausführung vorgesehen?
• Wurde das Fundament nach dem bestätigten Bezug bemessen?
• Sind alle relevanten Tür- und Anschlussseiten richtig orientiert?
• Ist die Fläche eben beziehungsweise wie gefordert vorbereitet?
• Sind Zufahrt, Zwischenlagerung und Montagezugang möglich?
• Wurden die gelieferten Pakete nach den Begleitunterlagen kontrolliert?

Allgemeine Orientierung bietet die Übersicht zum Gewächshauskauf mit Lieferung nach Österreich und in die Schweiz. Verbindlich bleiben die Unterlagen zum konkreten Auftrag.

Häufige Fehler beim Lesen von Zeichnungen

• Das Nennmaß als Fundamentmaß verwenden: Erst die technische Zeichnung zeigt den maßgeblichen Bezug.
• Außen- und Innenmaß verwechseln: Für Einbauten sind lichte Maße erforderlich.
• Eine Grafik mit dem Lineal ausmessen: Bildschirm und Ausdruck können verzerrt oder skaliert sein.
• Nur Länge und Breite kontrollieren: Tür, Höhe, Überstände und Anschlüsse bleiben dadurch ungeprüft.
• Teilmaße doppelt addieren: Überlappende Maßketten können denselben Abschnitt mehrfach enthalten.
• Die Türseite aus einem Foto ableiten: Fotos können eine andere Variante oder Blickrichtung zeigen.
• Diagonalen als einzige Kontrolle ansehen: Eine gleichmäßig verzogene Form kann dennoch gleiche Diagonalen besitzen.
• Eine ältere Anleitung weiterverwenden: Maßgeblich ist die bestätigte Unterlage für das gelieferte Modell.
• Entwässerung und Wartungszugang vergessen: Der Baukörper ist nicht die einzige benötigte Fläche.

Fragen vor der Freigabe des Gewächshauslayouts

Bevor Erd-, Fundament- oder Pflasterarbeiten beginnen, sollte jede der folgenden Fragen eindeutig beantwortet sein:

• Welche Modell- und Längenvariante wird tatsächlich geliefert?
• Welcher Plan gehört genau zu dieser Ausführung?
• Welche Linie definiert das Fundament beziehungsweise die Aufstellfläche?
• Sind Maße außen, innen, auf Achse oder im Licht angegeben?
• Wo befinden sich Tür, Schwelle und freie Durchgangszone?
• Welche Gesamthöhe entsteht ab dem fertigen Standortniveau?
• Gibt es Dachüberstände oder Bauteile außerhalb der Wandlinie?
• Ist rundum ausreichend zugänglicher Arbeits- und Pflegebereich vorhanden?
• Wurden Gefälle, Wasserführung und bestehende Einbauten berücksichtigt?
• Sind alle vor Ort geltenden Anforderungen geprüft?

Häufig gestellte Fragen

Sind angegebene Gewächshausmaße Innen- oder Außenmaße?

Das lässt sich nur aus der jeweiligen Maßzeichnung sicher feststellen. Größenangaben auf einer Übersichtsseite sind meist für die Auswahl gedacht. Prüfen Sie Pfeilspitzen, Bezugslinien und Begriffe wie Gesamtmaß oder lichtes Maß. Ergänzende allgemeine Antworten finden Sie in den häufig gestellten Fragen zu Aluminium-Gewächshäusern.

Kann ich das Fundament nach den Maßen der Produktseite bauen?

Nicht ohne Abgleich mit der aktuellen technischen Zeichnung und der Montageanleitung für Ihre Modellvariante. Produktmaße können Nenn- oder Außenmaße sein und müssen nicht den benötigten Fundamentbezug darstellen.

Warum weicht das Nennmaß von der technischen Zeichnung ab?

Ein Nennmaß vereinfacht Modellbezeichnung und Vergleich. Die Zeichnung beschreibt dagegen konkrete konstruktive Abstände. Eine Abweichung ist daher nicht automatisch ein Fehler.

Was bedeutet „nicht maßstäblich“?

Die gezeichneten Längen dürfen nicht durch Abmessen bestimmt werden. Verwenden Sie ausschließlich eingetragene Maße. Fehlt eine Zahl, muss sie anhand der zuständigen technischen Unterlage geklärt werden.

Wie erkenne ich, auf welcher Seite die Tür liegt?

Verwenden Sie den beschrifteten Grundriss und legen Sie zuerst die Blickrichtung fest. Pfeile oder Türsymbole können Bewegungsrichtung und Position zeigen. Eine Perspektivansicht allein ist dafür nicht zuverlässig.

Welche Maße sind bei einem Anlehngewächshaus besonders wichtig?

Neben Breite und Ausladung sind Anschlusshöhe, höchste Dachkante, Gefälle, Wandabstand und Befestigungsebene wesentlich. Auch Vorsprünge, Leitungen und Fenster an der bestehenden Wand müssen berücksichtigt werden.

Wie viel zusätzliche Fläche soll rund um das Gewächshaus frei bleiben?

Es gibt kein universelles Maß für jedes Projekt. Erforderlich ist ausreichend Platz für Montage, Reinigung, Wartung, Türzugang, Wasserführung und die örtliche Gartennutzung. Prüfen Sie außerdem lokal geltende Abstände.

Beweisen gleiche Diagonalen, dass das Fundament korrekt ist?

Gleiche Diagonalen sind eine wichtige Rechteckkontrolle, aber nicht die einzige. Seitenlängen, Winkel, Höhenlage und Zwischenpunkte müssen ebenfalls stimmen. Bei komplexen Grundrissen sind mehrere Teilflächen separat zu prüfen.

Welches Dokument gilt, wenn zwei Maße widersprüchlich wirken?

Stoppen Sie die Vorbereitung und lassen Sie bestätigen, welche aktuelle Unterlage für Ihre konkrete Bestellung gilt. Verwenden Sie nicht automatisch das Dokument mit dem neueren Erscheinungsbild oder die für Sie günstigere Maßzahl.

Wo finde ich Informationen zu Garantie und Pflege?

Lesen Sie die gültigen Garantieinformationen und die Hinweise zur Pflege eines Aluminium-Gewächshauses. Bewahren Sie auftragsbezogene Dokumente gemeinsam mit Montage- und Wartungsunterlagen auf.

Abschließende Zeichnungsprüfung

Eine gute Freigabe besteht aus drei getrennten Kontrollen: Passt das gewählte Modell zum vorgesehenen Standort? Wurde die richtige Maßlinie für Fundament und Aufstellung verwendet? Bleibt der Innen- und Außenbereich praktisch nutzbar? Erst wenn alle drei Fragen anhand der aktuellen Unterlagen beantwortet sind, sollte die dauerhafte Vorbereitung beginnen.

Markieren Sie offene Punkte direkt auf einer Arbeitskopie, tragen Sie Einheiten ein und dokumentieren Sie die vor Ort gemessenen Kontrollwerte. So wird aus einer technischen Zeichnung ein verlässlicher Projektplan – und nicht nur eine Abbildung, die ungefähr zur verfügbaren Gartenfläche passt.
