Elektrovorbereitung für eine motorisierte Pergola

Eine motorisierte Pergola sollte gemeinsam mit Stromversorgung, Steuerung, Beleuchtung und möglichen späteren Erweiterungen geplant werden. Dieser Leitfaden zeigt, welche Angaben das Elektrofachunternehmen benötigt, wie sinnvolle Leitungswege entstehen und was vor Montage und Inbetriebnahme zu kontrollieren ist.

Bei einer motorisierten Pergola ist die Elektroplanung kein nachträgliches Detail. Motor, Steuerung und Beleuchtung müssen zur gewählten Konstruktion, zum Fundament, zur Entwässerung und zu den vorgesehenen Leitungswegen passen. Werden diese Punkte früh abgestimmt, lassen sich sichtbare Kabel, unnötige Bohrungen und nachträgliche Arbeiten an der fertigen Terrasse weitgehend vermeiden.

Die konkrete Ausführung richtet sich immer nach der bestellten Pergola und deren technischer Dokumentation. Das gilt sowohl für eine bioklimatische Bloomcabin Pergola als auch für eine Bloomcabin Wandpergola oder eine andere motorisierte Ausführung. Dieser Leitfaden unterstützt die Projektvorbereitung, ersetzt aber weder die Montageunterlagen noch die Planung und Prüfung durch ein befugtes Elektrofachunternehmen.

Was benötigt bei einer motorisierten Pergola Strom?

Der offensichtlichste Verbraucher ist der Antrieb, der die Dachlamellen öffnet und schließt. Je nach gewählter Ausstattung können weitere elektrische Komponenten hinzukommen:

• Motor oder mehrere aufeinander abgestimmte Antriebe für das Lamellendach
• Steuergerät, Empfänger oder zentrale Bedieneinheit
• fest montierter Wandtaster, Funksteuerung oder andere freigegebene Bedienung
• integrierte oder separat montierte Pergolabeleuchtung
• optionale Sensoren und kompatible Automatikfunktionen
• später ergänzte Beschattung, Heizung oder andere freigegebene Zubehörteile
• Steckdosen für die allgemeine Terrassennutzung, sofern diese separat geplant werden

Nicht jede Pergola verfügt über alle genannten Komponenten. Selbst äußerlich ähnliche Anlagen können unterschiedliche elektrische Anforderungen haben. Hinweise zur grundsätzlichen Auswahl bietet der Vergleich bioklimatische, klassische oder angebaute Pergola. Auch die Erklärung Was ist eine bioklimatische Pergola? hilft, die Funktionen eines beweglichen Lamellendachs einzuordnen.

Angaben vor der Elektro-Rohinstallation klären

Bevor Leitungen verlegt oder Auslässe hergestellt werden, müssen die Unterlagen der tatsächlich bestellten Anlage vorliegen. Produktfotos oder allgemeine Skizzen reichen dafür nicht aus. Das Elektrofachunternehmen benötigt zumindest folgende projektbezogene Informationen:

• genaues Pergolamodell und endgültige Ausrichtung am Standort
• freistehende oder wandmontierte Ausführung
• Position des Pfostens beziehungsweise Bauteils, in dem die elektrische Zuführung vorgesehen ist
• Art, Position und elektrische Daten von Motor und Steuerung
• vorgesehene Leuchten und deren Steuerungsart
• zulässige Leitungswege und vorgesehene Kabeleinführungen
• Position der Bedienung sowie gewünschte Schaltstellen
• mögliche spätere Seitenwände oder elektrische Zubehörteile

Markieren Sie auf einem gemeinsamen Plan Hauswand, Pergolaachsen, Pfosten, Türen, Fallrohre, Entwässerung, Fundamentbereiche und Kabelauslässe. Bei Unsicherheiten sollte die Rohinstallation so lange nicht endgültig geschlossen werden, bis Montageunterlagen und Ausführungsplan übereinstimmen. Über Bloomcabin Kontakt können projektspezifische Unterlagen oder offene Produktfragen geklärt werden.

Pergola und Elektroarbeiten als gemeinsames Standortsystem planen

Eine Pergola steht nicht isoliert auf der Terrasse. Fundamente, Terrassenaufbau, Fassadenanschlüsse, Regenwasserführung und elektrische Leitungen beanspruchen teilweise dieselben Bereiche. Deshalb sollten Baumeister, Terrassenbauer, Pergolamonteure und Elektrofachunternehmen mit derselben freigegebenen Zeichnung arbeiten.

Besonders wichtig ist die Höhenlage. Ein Kabelauslass, der vor dem fertigen Bodenaufbau richtig erscheint, kann nach Pflasterung, Plattenlagerung oder Abdichtung zu tief oder an der falschen Pfostenseite liegen. Umgekehrt darf eine Leitung nicht dort geführt werden, wo später Befestigungen gesetzt werden. Die Anleitung zur Vorbereitung der Terrasse für die Pergola-Montage behandelt die baulichen Schnittstellen ausführlicher.

Prüfen Sie außerdem frühzeitig, welche örtlichen Vorgaben für das Gesamtprojekt gelten. Informationen zur Einordnung bietet der Beitrag über Pergola und Baubewilligung in Österreich. Die jeweils anwendbaren baurechtlichen und elektrotechnischen Anforderungen sind dennoch für den konkreten Standort zu klären.

Elektrische Leitungswege bei freistehender und wandmontierter Pergola

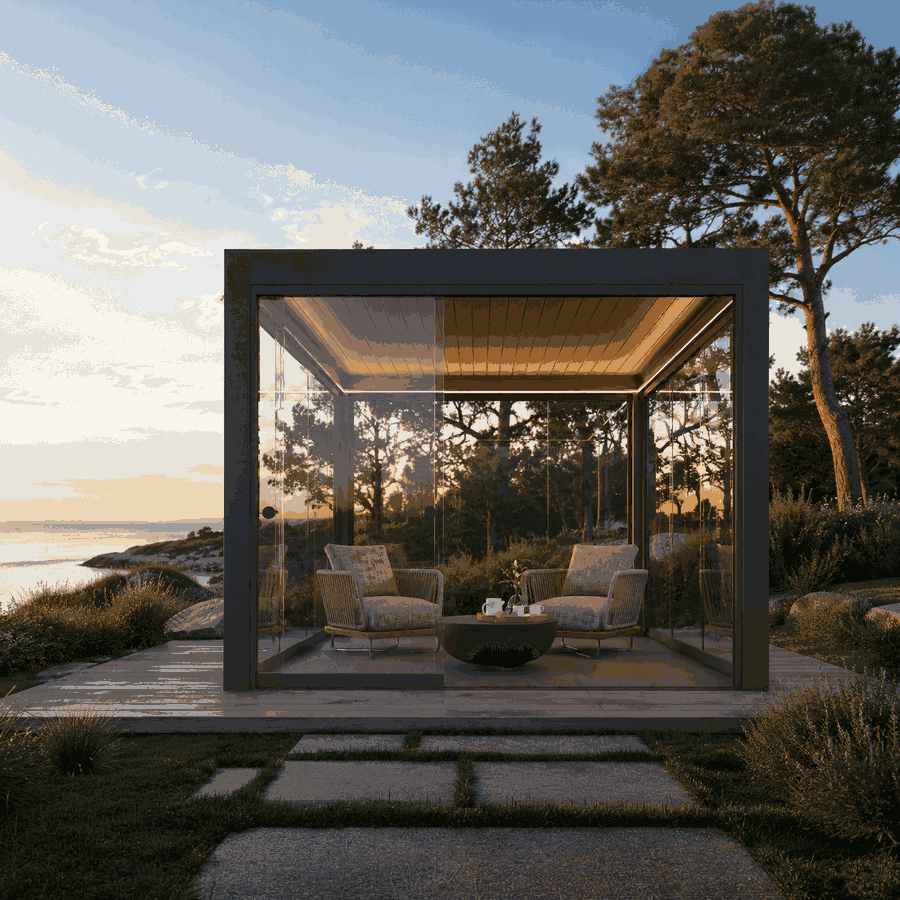

Freistehende Pergola

Bei einer freistehenden Pergola kommt die Versorgung häufig aus dem Bodenbereich zu einem vorher festgelegten Pfosten. Der genaue Einführungspunkt darf nicht geschätzt werden. Er muss zur Bodenplatte, zum Befestigungsbereich, zum inneren Leitungsweg des Pfostens und zum Aufbau der fertigen Terrasse passen.

Ein unterirdischer Leitungsweg benötigt eine fachgerecht geplante, für Standort und Nutzung geeignete Ausführung. Schutzrohr, Leitung, Abdichtung, mechanischer Schutz und Übergang in die Pergola legt das Elektrofachunternehmen nach den örtlichen Bedingungen fest. Freie Leitungsreserven sollten während der Bauphase geschützt, eindeutig beschriftet und so verwahrt werden, dass sie weder Feuchtigkeit noch Werkzeugen oder Baumaschinen unnötig ausgesetzt sind.

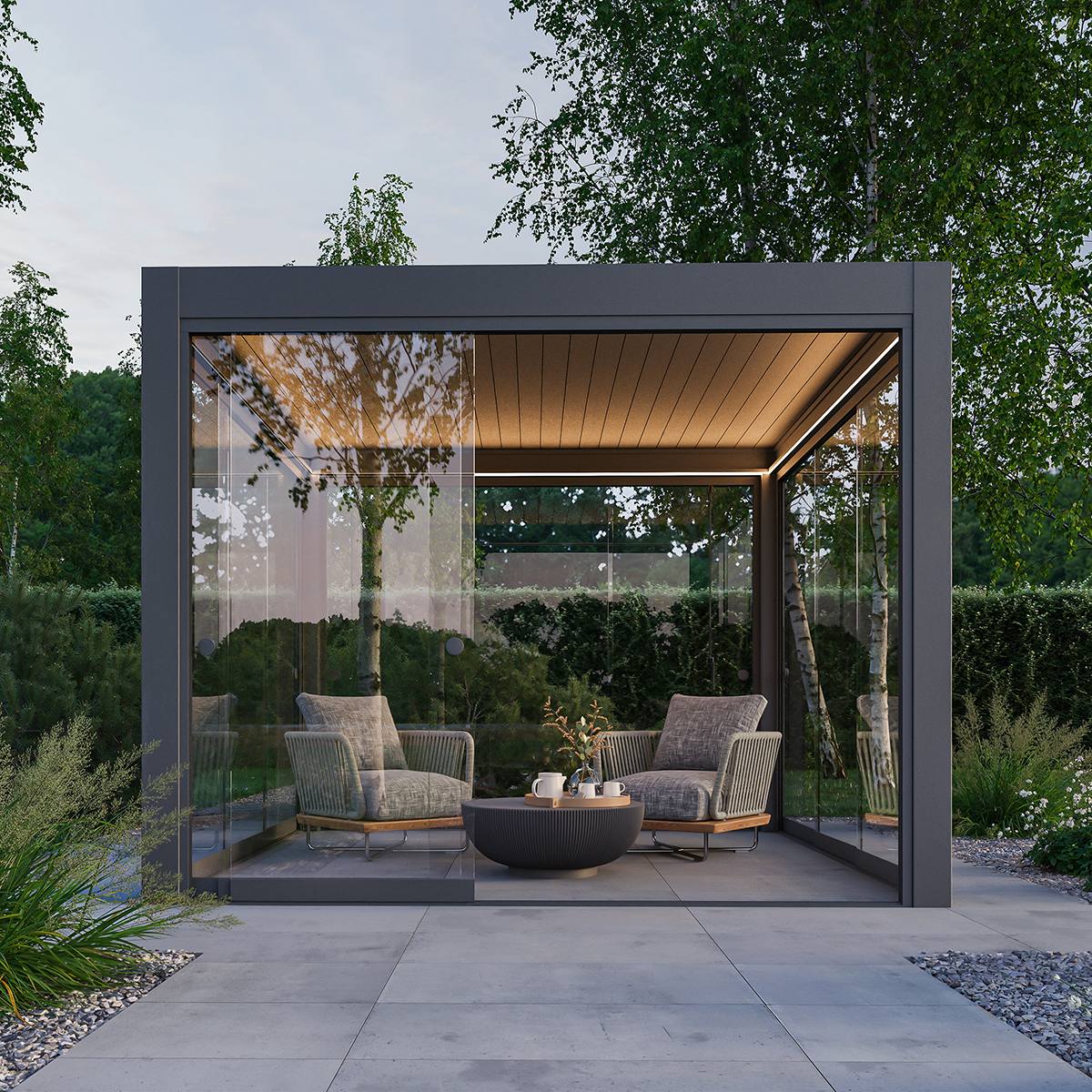

Wandmontierte Pergola

Bei einer Wandpergola kann die Versorgung grundsätzlich aus der Fassade oder ebenfalls aus dem Boden kommen. Die kürzeste Strecke ist jedoch nicht automatisch die beste. Fassadenaufbau, Wärmedämmung, Abdichtung, vorhandene Leitungen, Regenwasserführung und die Position des Wandprofils müssen gemeinsam betrachtet werden.

Der Vergleich Wandpergola oder freistehende Pergola unterstützt die Entscheidung zur Bauform. Wird durch eine Außenwand geführt, ist der Anschluss dauerhaft und passend zum Fassadensystem herzustellen. Unkoordinierte Bohrungen unmittelbar vor der Montage sind zu vermeiden.

Stromversorgung und Stromkreis planen

Spannung, Leistungsaufnahme, Schutzmaßnahmen und Anschlussart dürfen nicht aus ähnlichen Projekten übernommen werden. Maßgeblich sind die Unterlagen der gelieferten elektrischen Komponenten. Das Fachunternehmen beurteilt auf dieser Grundlage unter anderem Leitungsdimensionierung, Schutzorgane, Abschaltmöglichkeiten, Außenraumeignung und Einbindung in die vorhandene Anlage.

Eine bereits vorhandene Terrassensteckdose ist daher nicht automatisch eine geeignete Versorgung. Zu prüfen sind ihr Stromkreis, die vorhandenen Verbraucher, der Leitungsweg, der Zustand der Installation und die vorgesehenen Schutzmaßnahmen. Auch Motor und Beleuchtung sollten nicht allein aus Bequemlichkeit zusammengefasst werden. Ob gemeinsame oder getrennte Versorgung sinnvoll beziehungsweise erforderlich ist, hängt von Systemunterlagen, Lasten, Steuerung und gewünschter Bedienbarkeit ab.

Für die bauliche Auswahl können die Seiten zur Bloomcabin Pergola und zur Nutzung einer bioklimatischen Pergola in Österreich herangezogen werden. Verbindliche elektrische Werte sind jedoch ausschließlich der Dokumentation des konkreten Lieferumfangs zu entnehmen.

Netzspannungs- und Steuerleitungen korrekt trennen

Leitungen für die Energieversorgung und Leitungen für Steuerung, Sensorik oder Kommunikation erfüllen unterschiedliche Aufgaben. Sie dürfen nicht beliebig gemeinsam in einem Rohr, Kanal oder Anschlussraum geführt werden. Erforderliche Abstände, Trennungen und zulässige Leitungsarten bestimmt das Elektrofachunternehmen.

Praktisch bewährt sich eine klare Kennzeichnung an beiden Leitungsenden. Ein einfacher Leitungsplan sollte festhalten, woher jede Leitung kommt, wofür sie bestimmt ist und ob sie bereits geprüft wurde. Leerrohre benötigen ebenfalls eine eindeutige Bezeichnung. So wird verhindert, dass bei der Montage eine Steuerleitung mit einer Versorgungsleitung verwechselt wird.

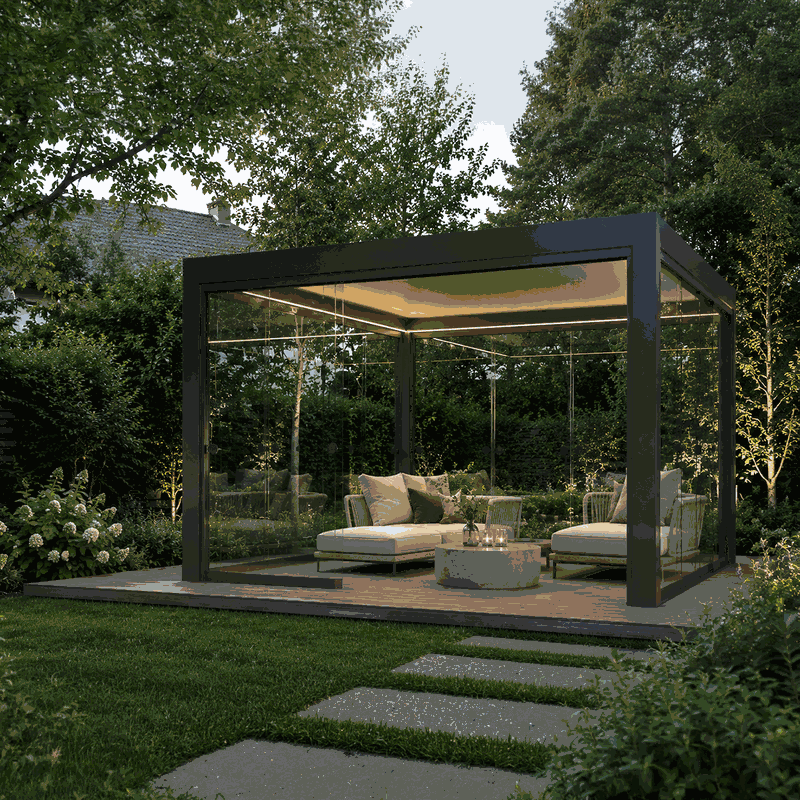

Motor und Steuerung des Lamellendachs platzieren

Motor, Steuergerät und Empfänger müssen so montiert werden, wie es das jeweilige System vorsieht. Eigenmächtiges Versetzen kann Leitungswege, Wetterschutz, mechanische Funktion und spätere Wartung beeinträchtigen. Gehäuse und Verbindungen dürfen außerdem nicht an Stellen verschwinden, die nach Montage von Verkleidungen oder Glaswänden nicht mehr erreichbar sind.

Bei der Platzierung einer Bedienung zählen Übersicht, Zugänglichkeit und sichere Nutzung. Von der Bedienstelle aus sollte erkennbar sein, ob sich Personen, Möbel, Äste oder andere Hindernisse im Bewegungsbereich befinden. Eine Funkbedienung ändert nichts daran, dass der Nutzer die Bewegung kontrollieren muss. Hinweise zur Verwendung bei Schnee, Frost und Wind finden Sie im Beitrag Pergola im Winter in Österreich.

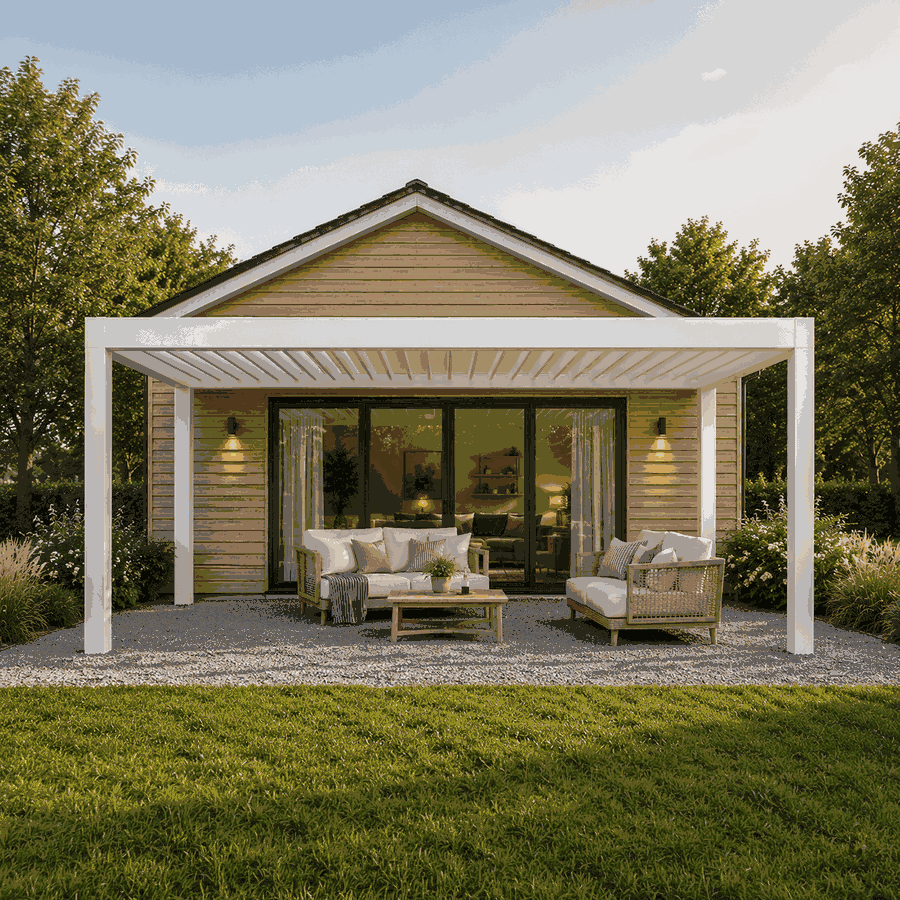

Pergolabeleuchtung planen

Eine gute Beleuchtung beginnt mit der Nutzung, nicht mit der Anzahl der Leuchten. Ein Esstisch benötigt anderes Licht als ein Durchgang, eine Outdoor-Küche oder eine ruhige Sitzecke. Gleichzeitig soll die Beleuchtung nicht blenden, wenn die Lamellen geöffnet sind oder Licht an Glasflächen reflektiert wird.

Fragen vor der Wahl des Beleuchtungslayouts

• Wo stehen Tisch, Sitzgruppe, Grill oder Arbeitsfläche tatsächlich?
• Welche Bereiche benötigen Funktionslicht, welche nur atmosphärisches Licht?
• Soll die gesamte Pergola gemeinsam oder in mehreren Gruppen geschaltet werden?
• Ist Dimmen vorgesehen und mit welchen Komponenten ist es kompatibel?
• Wo sollen Schalter oder andere Bedienelemente liegen?
• Wie wirken offene und geschlossene Lamellen auf die Lichtverteilung?
• Könnten spätere Glaswände Reflexionen oder Schatten verursachen?
• Bleiben Treiber, Anschlussstellen und Steuergeräte für Wartung erreichbar?

Leuchten und Zubehör müssen für den vorgesehenen Einbauort und das Pergolasystem geeignet sein. Bohren Sie Profile nicht auf eigene Initiative an und führen Sie keine Leitungen durch Entwässerungskanäle. Gestaltungsideen liefert die Übersicht moderne Pergola-Ideen für Terrasse und Garten; die technische Umsetzung muss dennoch vor Montage freigegeben werden.

Für späteres Zubehör vorsorgen, ohne unnötig auszubauen

Ein zusätzliches Leerrohr oder ein zugänglicher Übergabepunkt kann spätere Arbeiten erleichtern. Eine pauschale Vollausstattung mit ungenutzten Leitungen ist dagegen selten sinnvoll. Legen Sie zuerst realistische Erweiterungen fest: etwa zusätzliche Beleuchtung, Seitenbeschattung oder eine Bedienmöglichkeit an einer zweiten Stelle.

Besonders bei möglichen Glaswänden sollten Führungsschienen, Griffe und Parkpositionen berücksichtigt werden. Der Beitrag über Pergolen mit Schiebe- oder Fixverglasung zeigt typische Planungsfragen. Reserven müssen dokumentiert, verschlossen und für die spätere Nutzung technisch geeignet sein.

Sinnvolle Installationsreihenfolge

1. Nutzung und Pergolatyp festlegen: Entscheiden Sie Position, Ausrichtung, freistehende oder angebaute Bauform sowie gewünschte elektrische Funktionen. Der Ratgeber zur Auswahl einer Aluminiumpergola unterstützt diese frühe Phase.
2. Bestellunterlagen prüfen: Arbeiten Sie nur mit der Zeichnung und den technischen Angaben des gewählten Modells.
3. Gewerke koordinieren: Stimmen Sie Fundament, Bodenaufbau, Fassadendurchführungen, Entwässerung und Elektrik ab.
4. Leitungswege markieren: Legen Sie Pfosten, Eintrittspunkt, Schaltstellen und zugängliche Anschlussbereiche eindeutig fest.
5. Rohinstallation herstellen: Das Elektrofachunternehmen verlegt die vorgesehenen Leitungen und Schutzrohre. Offene Enden werden geschützt und beschriftet.
6. Vor dem Verschließen kontrollieren: Vergleichen Sie Maße, Höhen und Zuordnung nochmals mit dem Montageplan. Fotos mit Maßbezug sind für spätere Arbeiten hilfreich.
7. Pergola montieren: Leitungen werden nur durch dafür vorgesehene Bereiche geführt. Befestigungen dürfen die Elektroinstallation nicht beschädigen.
8. Elektrisch anschließen und prüfen: Die Endverbindung und vorgeschriebenen Prüfungen führt das zuständige Fachunternehmen aus.
9. Funktionen in Betrieb nehmen: Motorlauf, Bedienung, Beleuchtung und vorhandene Sicherheits- beziehungsweise Automatikfunktionen werden systematisch getestet.

Checkliste für Liefertag und Montagevorbereitung

• Modell, Ausrichtung und Pfostenpositionen stimmen mit dem Plan überein.
• Montagefläche und Befestigungsbereiche sind vorbereitet und zugänglich.
• Der richtige elektrische Auslass liegt am vorgesehenen Bauteil.
• Leitungen sind geschützt, beschriftet und noch nicht unzulässig angeschlossen.
• Motor, Steuerung, Bedienelemente und Beleuchtung entsprechen dem Lieferumfang.
• Fassaden- und Bodenarbeiten im Montagebereich sind abgeschlossen oder koordiniert.
• Bohr- und Befestigungszonen sind frei von Leitungen.
• Das Elektrofachunternehmen kennt den Termin für Anschluss und Prüfung.
• Montageunterlagen und Leitungsplan sind vor Ort verfügbar.

Weitere projektübergreifende Inhalte finden Sie unter Nützliche Informationen.

Motor, Steuerung und Licht in Betrieb nehmen

Die Inbetriebnahme ist mehr als ein kurzer Funktionstest. Zuerst wird kontrolliert, ob Bauteile und Leitungen gemäß Dokumentation angeschlossen wurden. Danach werden Bewegungsrichtung, vollständiger Laufweg und Reaktion der Bedienelemente geprüft. Währenddessen muss der Bewegungsbereich frei sein.

Bei der Beleuchtung werden Schaltgruppen, Dimmfunktion und Bedienung getestet. Falls Sensoren oder Automatikfunktionen vorhanden sind, müssen deren Zweck, Grenzen und korrektes Verhalten bekannt sein. Halten Sie Einstellungen und Zuordnungen schriftlich fest. Alle Nutzer sollten wissen, wie die Anlage regulär bedient, gestoppt und bei ungewöhnlichem Verhalten außer Betrieb genommen wird.

Wartung und Fehlersuche

Kontrollieren Sie regelmäßig sichtbare Leitungsübergänge, Abdeckungen, Bedienelemente und Leuchten. Veränderungen wie lockere Abdeckungen, Feuchtigkeitsspuren, beschädigte Kabel oder ungewöhnliche Motorgeräusche sollten nicht ignoriert werden. Elektrische Gehäuse dürfen nur im dafür vorgesehenen Rahmen geöffnet werden.

Reagiert das Dach nicht, prüfen Sie zunächst ohne Eingriff in die Elektrik, ob ein offensichtliches Hindernis besteht und ob die Bedienung korrekt verwendet wird. Bei wiederkehrenden Ausfällen, ausgelösten Schutzorganen oder unvollständigen Bewegungen ist die Anlage nicht durch wiederholtes Einschalten zu erzwingen. Dokumentieren Sie das Verhalten und wenden Sie sich an das zuständige Fachunternehmen.

Schnee, Eis, Verschmutzungen und Fremdkörper können mechanische Bewegungen beeinträchtigen. Pflege und saisonale Nutzung richten sich nach den Unterlagen der Pergola. Ein Materialvergleich zwischen Aluminium- und Holzpergola kann zusätzlich bei der langfristigen Standortplanung helfen.

Pergola mit anderen Bloomcabin-Strukturen koordinieren

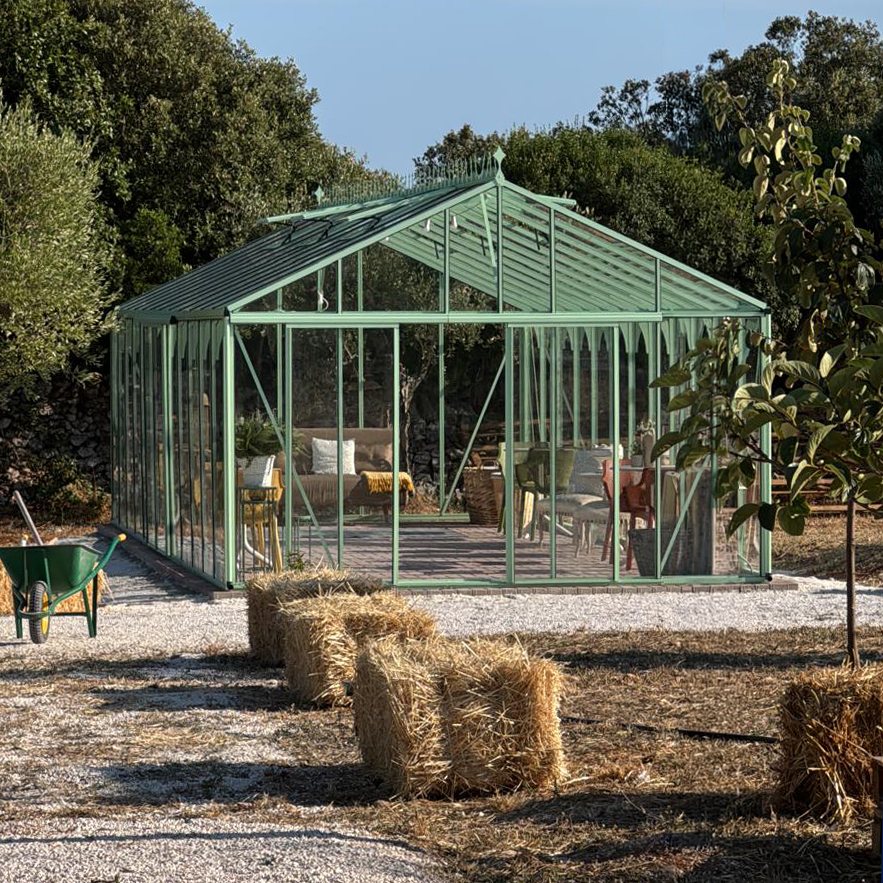

Auf größeren Grundstücken liegt die Pergola häufig nahe einem Gewächshaus, Gartenhaus oder Saunabereich. Dann sollte ein gemeinsamer Lageplan verhindern, dass Leitungen, Wege und Entwässerung später miteinander kollidieren. Die Übersichten zu Gewächshäusern und Wintergärten, Gartenhäusern und Saunen helfen bei der räumlichen Gesamtplanung.

Auch ein klassisches Aluminium-Gewächshaus, eine T-Modell Orangerie oder das Pyramidengewächshaus Oasis kann Einfluss auf Wegeführung, Sichtachsen und spätere Versorgungspunkte haben. Planen Sie jede Struktur als eigenes System, aber alle Systeme auf demselben Grundstücksplan. Informationen zum Unternehmen sind unter Über Bloomcabin verfügbar.

Häufig gestellte Fragen

Kann das Elektrofachunternehmen die Versorgung vorbereiten, bevor die Pergola eintrifft?

Ja, sofern die freigegebenen Unterlagen des bestellten Modells vorliegen. Ohne bestätigte Pfostenposition, Einführungspunkt und elektrische Daten sollte nur eine reversible Vorbereitung erfolgen, keine endgültige Positionierung nach Annahmen.

Kann ich eine vorhandene Außensteckdose verwenden?

Nicht automatisch. Das Elektrofachunternehmen muss Stromkreis, Schutzmaßnahmen, Leitungszustand, vorhandene Belastung und Kompatibilität mit der Pergola prüfen. Eine räumlich nahe Steckdose ist noch kein geeigneter Anschluss.

Verwendet jede Lamellenpergola dieselbe Motorspannung?

Nein. Motorausführung, Steuerung und elektrische Anforderungen können je nach Modell und Lieferumfang abweichen. Verbindlich sind ausschließlich Typenschild, Schaltplan und technische Dokumentation der tatsächlich gelieferten Komponenten.

Sollen Pergolamotor und Beleuchtung denselben Stromkreis nutzen?

Das ist projektspezifisch zu beurteilen. Lasten, Steuerung, gewünschte getrennte Bedienbarkeit und Herstellerunterlagen beeinflussen die Entscheidung. Die Auslegung übernimmt das zuständige Elektrofachunternehmen.

Können Leitungen in einem Pergolapfosten verborgen werden?

Nur wenn der ausgewählte Pfosten und das Pergolasystem dafür einen vorgesehenen Leitungsweg besitzen. Entwässerungsbereiche, Befestigungszonen und tragende Bauteile dürfen nicht durch eigenmächtige Bohrungen verändert werden.

Kann Beleuchtung später nachgerüstet werden?

Oft ist eine Nachrüstung grundsätzlich denkbar, sie kann jedoch sichtbare Leitungen oder zusätzliche Demontage erfordern. Eine vorbereitete, dokumentierte Leitungsroute erleichtert spätere Arbeiten. Zubehör und Befestigung müssen mit dem System kompatibel sein.

Wo soll ein Wandtaster montiert werden?

Er sollte gut erreichbar sein und möglichst eine direkte Sicht auf den Bewegungsbereich ermöglichen. Gleichzeitig sind Witterung, Gebäudenutzung, Leitungsführung und die geltenden Anforderungen für den Einbauort zu berücksichtigen.

Darf die Pergola bedient werden, wenn sie nicht sichtbar ist?

Eine Bedienung ohne Sicht kann Personen, Gegenstände oder Hindernisse im Bewegungsbereich übersehen. Halten Sie sich an die Bedienungsanleitung und wählen Sie Bedienstellen so, dass der Betrieb kontrolliert werden kann.

Was ändert sich, wenn später Glaswände ergänzt werden?

Glaswände können Zugänge zu Anschlüssen verdecken, Schalterpositionen unpraktisch machen und Licht reflektieren. Führungsschienen und Parkbereiche sind ebenfalls freizuhalten. Deshalb sollte diese Option bereits in der Elektroplanung berücksichtigt werden.

Wer darf den endgültigen elektrischen Anschluss herstellen?

Der Anschluss, die notwendigen Schutzmaßnahmen und die Prüfung sollen durch ein entsprechend befugtes Elektrofachunternehmen nach den am Standort geltenden Anforderungen ausgeführt werden. Produktmontage und Elektroanschluss sind dabei klar zu koordinieren.

Welche Unterlagen sollte ich aufbewahren?

Bewahren Sie Bestellunterlagen, Montage- und Bedienungsanleitungen, Schaltplan, Prüf- und Übergabeunterlagen sowie Fotos verdeckter Leitungswege auf. Ergänzen Sie eindeutige Angaben zu Stromkreisen, Bediengeräten und späteren Änderungen.

Was ist zu tun, wenn Dokumentation und vorbereitete Installation nicht übereinstimmen?

Unterbrechen Sie die Arbeiten an dieser Schnittstelle. Kabel dürfen nicht passend gebogen, Profile nicht ungeplant gebohrt und Anschlüsse nicht improvisiert werden. Lassen Sie Abweichung, Produktunterlagen und sichere Korrekturmöglichkeit gemeinsam prüfen.

Abschließende Planungscheckliste

• Das konkrete Pergolamodell und seine Ausrichtung sind verbindlich festgelegt.
• Elektrische Daten stammen aus den Unterlagen des tatsächlichen Lieferumfangs.
• Fundament, Terrasse, Fassade, Entwässerung und Leitungswege sind koordiniert.
• Versorgungs- und Steuerleitungen sind richtig geplant und eindeutig bezeichnet.
• Motor, Steuerung und Wartungspunkte bleiben zugänglich.
• Das Beleuchtungskonzept orientiert sich an der späteren Möblierung und Nutzung.
• Realistische Erweiterungen wurden berücksichtigt, ohne unnötig vorzubauen.
• Vor dem Verschließen wurden Maße und Leitungswege dokumentiert.
• Anschluss, Prüfung und Inbetriebnahme sind einem Fachunternehmen zugeordnet.
• Alle Unterlagen werden dauerhaft beim Gebäude beziehungsweise bei der Pergola aufbewahrt.

Eine gut vorbereitete Elektroinstallation folgt nicht einer universellen Standardskizze, sondern der bestellten Pergola und den tatsächlichen Standortbedingungen. Je früher alle Beteiligten dieselben Unterlagen verwenden, desto sauberer lassen sich Motor, Steuerung und Beleuchtung in die Terrasse integrieren.
