Sådan læser du drivhusmål og tekniske tegninger

En praktisk guide til at forstå drivhusets mål, tegninger og pladsbehov, så fundament, adgang og indretning kan planlægges korrekt inden levering og montering.

Et drivhus kan se enkelt ud på et produktbillede, men den tekniske tegning rummer langt flere oplysninger end blot bredde og længde. Den viser blandt andet konstruktionens udvendige mål, højder, døråbning, fagdeling og i nogle tilfælde mål til fundament eller vægtilslutning. Når tegningen læses korrekt, bliver det lettere at vælge placering, forberede underlaget og kontrollere, om drivhuset passer til den måde, det skal bruges på.

Denne vejledning handler om at omsætte målene på skærmen til en praktisk plan i haven. Den erstatter ikke den modelspecifikke montagevejledning eller fundamenttegning. Konstruktioner kan være forskellige, selv om de markedsføres med omtrent samme størrelse. Kontrollér derfor altid dokumentets modelnavn, dato og eventuelle revisionsnummer.

Start med at identificere tegningstypen

Det første trin er at afgøre, hvilken tegning du ser på. En illustration på en produktside er ikke nødvendigvis en produktionstegning, og et perspektivbillede er sjældent egnet til at fastlægge fundamentets størrelse.

• Grundplan: Konstruktionen ses ovenfra. Her aflæses typisk samlet bredde og længde, dørplacering, hjørner og eventuelle sidefløje.
• Facade eller gavl: Drivhuset ses fra siden eller enden. Tegningen bruges til at forstå tagform, sidehøjde, totalhøjde og placering af døre eller vinduer.
• Snit: Konstruktionen er tænkt skåret igennem. Et snit kan vise indvendige højder, taghældning og forholdet mellem fundament, bundprofil og gulv.
• Fundament- eller baseplan: Viser de mål, som underlaget eller fundamentet skal udføres efter. Denne tegning er normalt mere relevant for selve byggeforberedelsen end et generelt produktmål.
• Montagetegning: Forklarer rækkefølge, komponentplacering og samlinger. Den er lavet til installation og skal læses sammen med stykliste og tekst.
• Detaljetegning: Forstørrer en bestemt samling, profil eller fastgørelse. Mål her kan være lokale og må ikke forveksles med bygningens samlede mål.

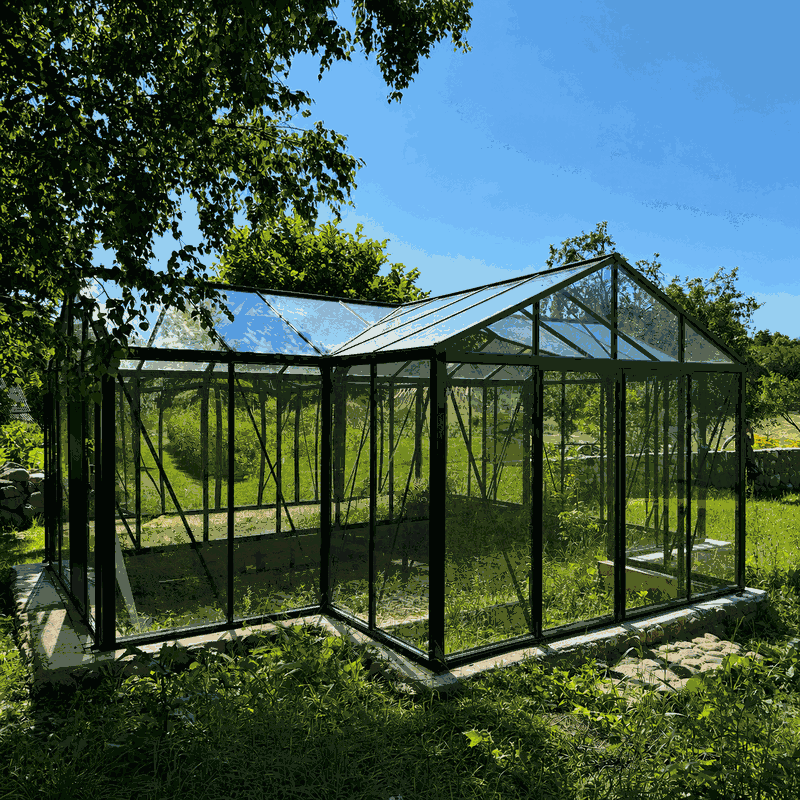

Et godt overblik over mulige konstruktioner findes under Drivhuse & Havestuer. Eksempelvis kan et klassisk aluminiumdrivhus, et glasdrivhus Plus 385 og et større Bloomcabin orangeri kræve forskellige måder at læse plan og facade på.

Forstå drivhusets grundlæggende dimensioner

Samlet bredde og længde

Den samlede bredde måles normalt på tværs af drivhuset, mens længden følger kippen. På en rektangulær model er dette ligetil. På et T-formet, L-formet eller udbygget drivhus kan én samlet bredde imidlertid være utilstrækkelig. Her skal hovedbygning, tværfløj og forbindelseszone aflæses hver for sig.

Se efter, hvor mållinjernes hjælpelinjer ender. Et mål kan gå til profilernes yderside, bundrammen, tagudhænget eller fundamentets kant. Disse punkter er ikke nødvendigvis sammenfaldende. Notér derfor ikke bare tallet; skriv også, hvad det er målt mellem.

Sidehøjde, kip og totalhøjde

Sidehøjden angiver typisk højden ved overgangen mellem sidevæg og tag. Kiphøjden måles til tagets højeste punkt. Totalhøjden kan på nogle tegninger medregne fundament, bundprofil, tagdetaljer eller andre fremspring. Betegnelserne skal derfor læses ud fra den konkrete tegnings pile og noter.

Højder er vigtige ved placering nær træer, udhæng og eksisterende bygninger. De påvirker også oplevelsen inde i drivhuset. En angivet totalhøjde fortæller dog ikke alene, hvor der er fuld ståhøjde. Det afhænger af sidehøjde, tagform og indvendige konstruktioner.

Dørmål

Skeln mellem dørbladets størrelse og den frie passage. En tegning kan vise modulmålet, karmens ydre mål eller den faktiske åbning. Hvis en trillebør, plantevogn, kørestol eller et bestemt møbel skal gennem døren, er den frie åbningsbredde og frihøjde de relevante mål.

Kontrollér også åbningsretning og bevægelsesareal. En hængslet dør kræver plads til dørslaget, mens en skydedør kræver plads langs facaden. Dørens placering kan ses forskelligt på en facade og en grundplan, så find tegningssymbol eller markering frem for at gætte ud fra produktfotoet.

Fagafstand og panelinddeling

Lodrette profiler opdeler ofte facaden i fag. En målkæde kan vise ens afstande, men det betyder ikke nødvendigvis, at alle glas- eller pladefelter har præcis samme frie bredde. Hjørneprofiler, samlinger og afslutningsfag kan være anderledes.

Fagdelingen hjælper med at forstå placeringen af vinduer, døre, hylder og indvendige gange. Valg af beklædning har også praktisk betydning. Hvis du sammenligner materialer, kan du læse om polycarbonat til drivhuse og om forskelle mellem drivhuse og udestuer i træ og andre konstruktionstyper.

Lær mållinjernes sprog

Tekniske tegninger bruger pile, hjælpelinjer og målkæder. Det yderste mål er ofte totalmålet, mens de indre kæder opdeler konstruktionen i fag eller zoner. Et tal ved en cirkelbue kan være en vinkel, og en radius eller diameter gælder kun det markerede runde element.

Hvis flere mål står efter hinanden, bør delmålene passe logisk med totalmålet. Små forskelle kan skyldes, at målene refererer til forskellige flader, eller at afrunding er anvendt. Forsøg ikke selv at fordele en forskel på fagene. Få i stedet det relevante mål bekræftet.

Mål ikke på skærmen eller papirarket

En PDF, et skærmbillede eller en udskrift kan være forstørret, formindsket eller tilpasset siden. Selv en tegning med målestoksforhold kan blive vist forkert. Brug altid de skrevne mål. Hvis tegningen er mærket ikke målfast, må ingen afstand udledes med lineal.

Kontrollér enheden hver gang

Millimeter og centimeter kan let forveksles, især når mål overføres til en håndskitse. Brug én enhed gennem hele projektet, og skriv enheden ved hvert mål. Undgå decimalomregning under opmærkning. Et separat kontrolark med model, tegningsversion og målenhed reducerer risikoen for fejl.

Nominel størrelse, faktisk fodaftryk og brugbart areal

En nominel størrelse er en praktisk produktbetegnelse. Den kan være afrundet eller beskrive en størrelsesklasse og er derfor ikke automatisk det mål, som fundamentet skal bygges efter. Det faktiske fodaftryk følger konstruktionens udvendige kontakt eller fastgørelsespunkter, mens det brugbare indvendige areal ligger inden for profiler, sokkel og eventuelle installationer.

Tre mål kan således alle være korrekte, men anvendes til forskellige formål:

Måltype	Bruges typisk til	Må ikke stå alene ved
Nominel størrelse	Produktsammenligning og første pladsoverslag	Udførelse af fundament
Udvendigt mål	Placering og samlet fodaftryk	Planlægning af fri passage inde
Indvendigt frit mål	Gange, borde og inventar	Opmærkning af ydre fundament

Ved større løsninger er denne forskel særligt vigtig. Artiklen om orangeriets størrelse og design kan bruges i den tidlige behovsafklaring, men den modelspecifikke tegning skal stadig styre den konkrete opmåling.

Læs komplekse grundplaner som separate zoner

En kompleks plan bliver lettere at kontrollere, hvis den opdeles i rektangler. Markér eksempelvis hovedlænge, tværfløj, indgang og forbindelsesfelt. Skriv bredde og længde for hver zone og kontrollér derefter det samlede ydermål.

1. Find konstruktionens yderste punkter.
2. Markér alle indadgående og udadgående hjørner.
3. Identificér hovedaksen og eventuelle tværgående akser.
4. Notér delmål uden at erstatte dem med egne beregninger.
5. Kontrollér, om dør og gavl er vist fra indersiden eller ydersiden.

Symmetri må ikke antages. To fløje kan se ens ud på en lille illustration uden at have identiske mål. Historiske stilreferencer, som dem der omtales i guiden til victorianske drivhuse, fortæller heller ikke i sig selv noget om den konkrete plans mål.

Omsæt tegningen til en placering i haven

Begynd ikke med at grave. Overfør først tegningens yderlinjer til stedet med snore, markeringspinde eller midlertidige streger. Markér døren særskilt, og gå hele vejen rundt om den planlagte konstruktion. Vurder adgang fra bolig, skur og havegang samt plads til rengøring, vedligeholdelse og håndtering af glas eller paneler.

Placeringen skal også vurderes i forhold til lokale regler, skel, eksisterende ledninger og andre forhold på ejendommen. Krav kan variere med kommune, ejendom og projekt. Se den generelle vejledning om, hvorvidt drivhus eller pergola kræver tilladelse i Danmark, og kontrollér altid de krav, der gælder for den konkrete adresse.

Kontrollér mere end de fire hjørner

Fire hjørnepunkter er ikke nok på et ujævnt areal. Mål langs alle sider, over diagonaler og ved midtpunkter. Kontrollér højdeforskelle flere steder, fordi et areal kan vippe eller bue mellem hjørnerne. På T- og L-former skal hver del kontrolleres for sig samt i forhold til hovedaksen.

En rektangulær ramme med lige lange diagonaler kan være retvinklet, men den kan stadig have forkert bredde eller længde. Kontrollér derfor sidelængder, diagonaler, niveau og placering. Fundamentets endelige udførelse skal følge den relevante dokumentation. Principperne i en guide til pergolafundament illustrerer også, hvorfor ydermål og fastgørelsespunkter ikke bør blandes sammen, selv om en pergola er en anden konstruktion.

Lav en model i fuld størrelse, når pladsen er trang

Markér vægge og dør i fuld størrelse. Placér midlertidigt havemøbler, planteborde eller kasser, hvor inventaret tænkes placeret. Åbn en imaginær dør, gå med en trillebør gennem passagen, og kontrollér om tagets højde kolliderer visuelt eller fysisk med omgivelserne. Denne enkle prøve afslører ofte problemer, som ikke ses på en skitse.

Tegninger til vægmonterede drivhuse

Et vægdrivhus kræver både en grundplan og en lodret kontrol af den eksisterende væg. Tegningen bør afklare samlet fremspring, længde langs væggen, højde ved væggen, laveste tagkant samt placering af tilslutning og fastgørelse. Undersøg også vinduer, døre, nedløb, sålbænke, udhæng og ujævnheder.

En væg, der ser plan ud, kan afvige over længden. Mål på flere højder og kontrollér lod og planhed med egnet værktøj. Fastgørelsesmetoden afhænger af konstruktionen og væggens opbygning og skal afklares efter gældende krav. Samme hovedforskel mellem fritstående og bygningsmonteret konstruktion forklares i oversigten over vægmonteret eller fritstående pergola. Brug dog altid tegningerne til det aktuelle drivhus.

Planlæg indretningen efter frie mål

Indretning bør baseres på de indvendige, frie mål – ikke drivhusets nominelle bredde. Tegn sokkel, profiler, døråbning og eventuelle afstivninger ind, før du placerer borde og bede. Prioritér en sammenhængende gang, arbejdsplads ved potning og adgang til vinduer og hjørner.

Brugen påvirker pladsbehovet. Dyrkning af små afgrøder kan kræve en anden bord- og ganginddeling end høje planter. Praktiske dyrkningsbehov kan vurderes med guiderne til at dyrke salat i drivhus og til temperatur og luftfugtighed i drivhuset. Ventilation skal kunne betjenes, og vedligeholdelsesområder må ikke blokeres permanent.

Brug dokumenterne i den rigtige rækkefølge

Den lokale samling af montagevejledninger øverst på siden er et godt udgangspunkt, men vælg kun dokumenter, der matcher den præcise model og variant. En hensigtsmæssig rækkefølge er:

1. Brug produktsiden til at identificere model og overordnet størrelse.
2. Læs den tekniske oversigt og modelspecifikke måltegning.
3. Kontrollér fundament- eller baseplanen, før underlaget udføres.
4. Læs hele montagevejledningen, før dele pakkes ud og sorteres.
5. Brug detaljetegninger i den angivne montagefase.
6. Gem dokumentation til senere vedligeholdelse og reservedelsidentifikation.

Generelle svar findes i ofte stillede spørgsmål om aluminiumdrivhuse. Se også vedligeholdelse af drivhus i aluminium. De generelle sider kan ikke tilsidesætte en modelspecifik instruktion.

Kontrol ved modtagelse og før montering

Før installationen bør dokumenterne sammenholdes med ordren og de modtagne kolli. Kontrollér modelnavn, variant, dørplacering, overfladevalg og eventuelle tilvalg uden at begynde en fuld montering. Gem mærkater og pakkeidentifikation, indtil kontrollen er afsluttet.

• Sammenhold ordrebekræftelsen med den valgte model.
• Kontrollér, at vejledningen gælder samme variant.
• Gennemgå stykliste og pakkeliste efter instruktionerne.
• Kontrollér fundamentets mål, diagonaler, niveau og placering igen.
• Afklar eventuelle uoverensstemmelser, før profiler ændres eller fastgøres.
• Planlæg sikker opbevaring af paneler og komponenter under arbejdet.

Læs relevante købs- og leveringsbetingelser og siden om sådan bestiller du. Ved spørgsmål om dokumenter eller ordre kan du kontakte Bloomcabin.

Almindelige fejl ved læsning af tegninger

• At bruge katalognavnet som byggemål: Nominel størrelse er ikke nødvendigvis fundamentmål.
• At skalere et billede: Skærmvisning og udskrift kan være ændret.
• At blande udvendige og indvendige mål: De løser forskellige planlægningsopgaver.
• At overse måleenheden: Overfør alle mål konsekvent i samme enhed.
• At spejlvende døren ved en fejl: Kontrollér synsretning og dørsymbol.
• At antage symmetri: Aflæs begge sider og alle fløje.
• At bygge efter en ældre tegning: Match model, variant og dokumentversion.
• At kontrollere diagonaler alene: Korrekte diagonaler kan ikke erstatte kontrol af sidelængder og niveau.
• At glemme arbejdsarealet: Selve drivhuset kan passe, mens montage og vedligeholdelse mangler plads.

Størrelseslogikken bruges også ved andre havekonstruktioner. Se eksempelvis aluminiumpergolaens dimensioner eller en Bloomcabin pergola, men overfør aldrig mål eller fundamentprincipper ukritisk mellem forskellige produkter.

Spørgsmål, der skal afklares før godkendelse

• Har tegningen samme modelnavn og variant som ordren?
• Er målene udvendige, indvendige eller relateret til fundamentet?
• Er dørens placering, frie åbning og åbningsretning forstået?
• Er højden kontrolleret mod udhæng, træer og eksisterende bygninger?
• Er alle delzoner på en kompleks grundplan opmålt?
• Er der plads til adgang, montage, rengøring og vedligeholdelse?
• Er underlaget kontrolleret på flere punkter?
• Er lokale regler og forhold på ejendommen undersøgt?
• Er den seneste modelspecifikke montage- og fundamentvejledning tilgængelig?

Flere generelle vejledninger er samlet under Nyttigt. Det kan betale sig at gemme den godkendte målskitse sammen med ordredokumenterne.

Ofte stillede spørgsmål

Er de oplyste drivhusmål indvendige eller udvendige?

Samlede produktmål er ofte udvendige, men det må ikke antages. Se efter mållinjernes endepunkter og tekst som udvendigt mål, frit mål, base eller fundament. Spørg, hvis betegnelsen ikke er entydig.

Kan fundamentet bygges efter målene på produktsiden?

Ikke uden at kontrollere den modelspecifikke fundament- eller basetegning. Produktsiden er velegnet til indledende pladsplanlægning, men kan vise afrundede mål eller en anden reference end selve fundamentet.

Hvorfor afviger den nominelle størrelse fra tegningen?

Den nominelle størrelse er en produktbetegnelse, mens tegningen beskriver konkrete referencepunkter. Profiler, fagdeling og afrunding kan medføre en forskel. Brug det mål, der er angivet til den aktuelle opgave.

Hvad betyder ”ikke målfast”?

Det betyder, at afstande ikke må findes ved at måle på tegningen. Kun de skrevne dimensioner og noter gælder. Figuren viser primært placering og sammenhæng.

Hvordan ser jeg, hvilken side døren sidder i?

Find dørsymbolet på grundplanen og sammenhold det med facaden. Kontrollér tegningens synsretning. Hvis valget kan spejlvendes, skal den bestilte variant fremgå af ordren eller bekræftes før forberedelse.

Hvilke mål er vigtigst for et vægdrivhus?

Længde langs væggen, fremspring, højde ved væggen, laveste tagkant, fundamentniveau og fastgørelseszone er centrale. Eksisterende vinduer, døre, nedløb og udhæng skal desuden opmåles.

Hvor meget ekstra plads bør der være rundt om drivhuset?

Der findes ikke ét korrekt tillæg til alle modeller og haver. Der skal være tilstrækkelig plads til montage, adgang, rengøring og vedligeholdelse samt til de lokale forhold. Kontrollér vejledningen og planlæg efter den valgte placering.

Beviser ens diagonaler, at fundamentet er korrekt?

Nej. Ens diagonaler kan vise, at en rektangulær form er retvinklet, men formen kan stadig have forkerte sidelængder, forkert niveau eller forkert placering. Alle disse forhold skal kontrolleres.

Hvilket dokument gælder, hvis to mål er forskellige?

Brug ikke et gæt eller det største mål. Kontrollér, om dokumenterne gælder samme model, variant og revision, og om målene refererer til samme punkter. Få den aktuelle modelspecifikke tegning bekræftet, før fundament eller komponenter ændres.

Hvor findes oplysninger om garanti og vedligeholdelse?

Læs siden om garanti samt den relevante produkt- og vedligeholdelsesvejledning. Krav til brug, eftersyn og dokumentation kan afhænge af produktet.

Afsluttende tegningskontrol

En sikker gennemgang slutter med tre separate kontroller: Passer konstruktionen på stedet, passer fundamentet til den modelspecifikke tegning, og passer den frie indvendige plads til den planlagte brug? Bekræft derefter dokumentversion, dørplacering, højder, adgang og lokale forhold. Først når målene er forstået som konkrete referencepunkter – og ikke bare som tal – er planen klar til næste trin.
