Kuidas lugeda kasvuhoone mõõte ja tehnilisi jooniseid
Kasvuhoone tehnilise joonise õige lugemine aitab vältida vale suurusega vundamenti, ebapiisavat käiguruumi ja paigaldusel ilmnevaid üllatusi. Juhend selgitab välis- ja sisemõõte, kõrgusi, ukseavasid, moodulijaotust ning keerukate ja seinale kinnituvate kasvuhoonete jooniseid.
Kasvuhoone tehniline joonis seob valitud mudeli tegeliku paigalduskohaga. Selle järgi hinnatakse, kas konstruktsioon mahub krundile, kuhu tuleb rajada alus, kas uks saab vabalt avaneda ning kui palju jääb sees ruumi peenardele ja liikumiseks. Joonisel olev üks number võib tähistada raami välismõõtu, vundamendi telge, ukseava või üksnes ühe mooduli laiust. Seetõttu ei tohiks mõõte vaadata eraldi joonise pealkirjast, vaate suunast ja märkustest.
Käesolev juhend aitab lugeda nii lihtsa ristkülikukujulise kui ka T-kujulise, püramiidse ja hoonega ühendatava kasvuhoone dokumente. Sobiva lahenduse võrdlemiseks saab vaadata meie alumiiniumkasvuhoonete valikut, kuid vundamendi ja paigutuse otsus tuleb alati teha konkreetse mudeli kinnitatud tehniliste dokumentide põhjal.
Alusta joonise liigi tuvastamisest
Ühe kasvuhoone dokumentatsioon võib sisaldada mitut joonist, mis täidavad erinevat eesmärki. Esmalt loe joonise nimetus, versioon, mudel ja vaate kirjeldus. Seejärel kontrolli, kas sinu ees on:
- põhiplaan ehk pealtvaade – näitab laiust, pikkust, nurki, ukse asukohta ja hoone kuju;
- eest- või otsavaade – näitab räästa- ja harjakõrgust, katuse kuju ning ukse kõrgust;
- külgvaade – aitab lugeda pikkust, moodulijaotust, tuulutusaknaid ja külgseina kõrgust;
- vundamendi- või alusplaan – määrab aluse geomeetria, tasapinna ja sageli kinnituspunktide paigutuse;
- lõige – kujutab konstruktsiooni justkui läbistatuna ning selgitab kõrguste ja liitekohtade suhet;
- detailjoonis – näitab mõnda ühendust, profiili või kinnituskohta suuremalt;
- koostejoonis – seob detailid paigaldusetappide ja osade tähistega.
Turunduslik illustratsioon või aiakeskkonda paigutatud ruumiline pilt aitab hinnata välimust, kuid ei asenda mõõdistatud tehnilist joonist. Ka näiteks Classic-mudeli või T-kujulise oranžeeria valimisel tuleb lõplik paigutus kontrollida konkreetse konfiguratsiooni dokumentidest.
Mõista kasvuhoone põhimõõte
Kogulaius ja kogupikkus
Kogulaius ja kogupikkus tähistavad tavaliselt konstruktsiooni kõige kaugemate välispunktide vahet. Sõna „tavaliselt” on oluline: mõnel joonisel mõõdetakse alusraami, teisel katuse eenduvat serva või postide telgi. Vaata, kuhu mõõdujoone abijooned täpselt ulatuvad.
Katuse serv, vihmaveerenn, lävepakk, dekoratiivne harjaelement või uksekäepide võib põhiraamist välja ulatuda. Kui joonis ei näita neid kogumõõdu sees, tuleb nende ruumivajadus eraldi arvestada. Ära eelda, et tellimisnimetuses esitatud laius ja pikkus määravad vundamendi servad.
Räästa-, harja- ja kogukõrgus
Räästakõrgus kirjeldab enamasti külgseina ülaosa või katuse alguspunkti kõrgust. Harjakõrgus ulatub katuse kõrgeima konstruktsioonilise punktini. Kogukõrgus võib hõlmata ka harjakaunistust, tuulutusakna avatud asendit või muud väljaulatuvat osa, kui joonis nii märgib.
Kõrgust tuleb lugeda koos lähtekõrgusega. Kas nulltase asub vundamendi peal, valmis põrandal või maapinnal? Kui alus tõstetakse ümbritsevast pinnast kõrgemale, suureneb ka kasvuhoone tegelik kõrgus maapinna suhtes. Avaneva katuseakna puhul kontrolli lisaks vaba ruumi selle liikumisteel.
Ukse mõõdud
Ukse juures võivad olla näidatud lehe mõõt, ava ligikaudne mõõt, raami välismõõt või tegelik vaba läbipääs. Ratastooli, aiakäru, riiuli või suure istutusnõu läbipääsu hindamisel on vajalik selge ava, mitte ukselehe nimilaius.
Selgita ka avamisviis ja liikumissuund. Hingedega uks vajab pöörderaadiust; lükanduks vajab vaba seinaosa, mille ette ei saa paigutada riiulit ega vihmaveetoru. Kahepoolse ukse puhul ei pruugi mõlemad lehed olla igapäevaselt korraga kasutatavad. Ukseläve kõrgus mõjutab käru ja liikumisabivahendi kasutamist.
Postivahed ja paneelijaotus
Kasvuhoone pikkus koosneb sageli korduvatest moodulitest. Joonisel võivad olla antud iga postivahe mõõdud, korduva mooduli tähis või kogu mõõduahel. Paneelide arvust ei tohi iseseisvalt tuletada kogupikkust: otsaprofiilid, nurgapostid ja ühendused võivad muuta servmoodulite mõõtu.
Moodulijaotus on oluline siis, kui kavandad peenraid, riiuleid, automaatikat või läbiviike. Kinnitus ei pruugi olla lubatud suvalisse profiili või klaaspaneeli. Kattematerjali valiku üldiseks mõistmiseks võib lugeda polükarbonaatplaatide ja soojustuse juhendit, kuid konkreetse raami paneelijaotuse määrab selle mudeli dokumentatsioon.
Õpi mõõdujoonte keelt
Mõõdujoon on enamasti peen joon, mille otstes on nooled, kaldkriipsud või muud lõpetusmärgid. Abijooned ulatuvad mõõdetava detaili punktidest mõõdujooneni. Number nende vahel annab väärtuse; seda ei tule hinnata joone visuaalse pikkuse järgi.
Joonistel kasutatakse mitut mõõtmispõhimõtet. Kogumõõt kirjeldab kogu objekti ulatust. Ahelmõõdud jagavad selle osadeks. Lähtepunktist mõõdistamine annab mitu kaugust samast nullpunktist. Telgmõõt paikneb profiili või posti keskjoonel, mitte selle serval. Läbimõõtu, raadiust, nurka ja kõrgust võivad tähistada eraldi sümbolid.
Kui ahelmõõtude summa ei tundu kogumõõduga kattuvat, ära ümarda ega vali endale sobivamat numbrit. Põhjuseks võib olla profiili paksus, erinev mõõtebaas, ümardamine või joonise versioon. Küsi enne ehitamist selgitus.
Ära mõõda ekraanilt ega väljatrükilt
PDF-fail võib olla ekraanil suurendatud, lehele sobitatud või printimisel automaatselt vähendatud. Telefonis kuvatud joonise proportsioon võib olla õige, kuid selle füüsiline suurus ei ole usaldusväärne. Ka märge mõõtkava kohta kehtib ainult siis, kui dokument on trükitud ettenähtud formaadis ja muutmata skaalal.
Kasuta alati kirjutatud mõõtarvu. Kui vajalik mõõt puudub, ära tuleta seda joonlauaga pildilt. Küsi vastav joonis või kinnitus Bloomcabini kontaktkanali kaudu.
Kontrolli ühikuid iga kord
Ühik võib olla märgitud joonise päises, märkustes või iga mõõdu järel. Eestis kasutatakse tehnilistes dokumentides sageli millimeetreid, kuid seda ei tohi eeldada. Kontrolli ka nurkade kraade ja kõrgusmärkide tähendust. Kirjuta mõõdistuslehele ühik iga arvu juurde; nii ei satu näiteks 3000 mm ekslikult 3000 cm kujul objekti märgistusse.
Nimimõõt, tegelik jalajälg ja kasutatav siseruum
Nimimõõt on mudeli mugav suurusnimetus. See aitab võrrelda tooteid, kuid võib olla ümardatud või seotud moodulisüsteemiga. Tegelik jalajälg kirjeldab konstruktsiooni kokkupuudet aluse või vundamendiga. Maksimaalne välispiir võib hõlmata räästaid, renne ja muid eendeid. Kasutatav siseruum jääb omakorda postide, seinaprofiilide, läve ja avanevate osade vahele.
Seetõttu tasub teha kolm eraldi kirjet:
- vundamendi või alusraami nõutav mõõt;
- kasvuhoone suurim väline ulatus;
- selge sisemõõt peenarde, käigu ja sisustuse jaoks.
Sama põhimõte kehtib nii puidust kasvuhoonete kui ka alumiiniumraamiga lahenduste puhul. Materjal ja profiilide ehitus võivad olla erinevad, mistõttu ei saa ühe konstruktsiooni alusmõõtu teisele üle kanda.
Loe keerukas põhiplaan eraldi tsoonidena

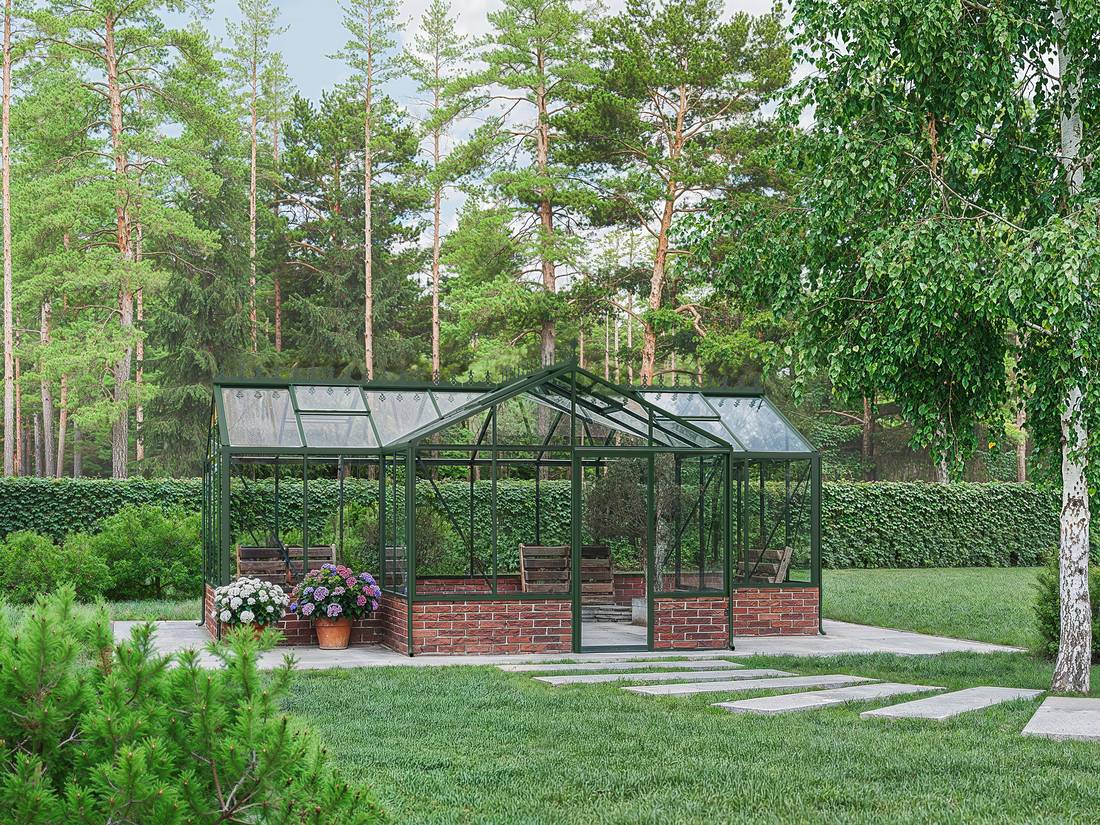

T-kujulise või mitmetahulise kasvuhoone puhul on üks üldine ristkülik ebapiisav. Jaga plaan mõtteliselt põhiosaks, risttiivaks, ühendustsooniks ja sissepääsuks. Märgi iga tsooni laius, pikkus ja nullpunkt. Seejärel kontrolli, kas mõõdud viitavad välisservadele, telgedele või aluse kontuurile.
T-kuju puhul tuleb kontrollida rohkem kui kolme kogumõõtu. Olulised on risttiiva asukoht põhiosa suhtes, kummagi väljaulatuva külje pikkus, sisenurkade geomeetria ja ukse paiknemine. Oranžeeria suuruse ja disaini ülevaade aitab kasutusotstarvet läbi mõelda, kuid ehitusmärgistus tuleb teha mõõdistatud põhiplaani järgi.
Püramiidse või hulknurkse lahenduse, näiteks Bloomcabin Oasise puhul ära eelda, et kõik nähtavad küljed või nurgad on võrdsed. Kontrolli joonisel külgede pikkused, diagonaalid, nurgad ja uksetahu asukoht.
Kanna joonis paigalduskohale
Alusta püsivast lähtepunktist, näiteks hoone seinast, krundi mõõdistatud piiripunktist või fikseeritud sillutise servast. Krundipiiri asukohta ei tohiks määrata oletuse, vana aia või taimestiku järgi. Kohalikud ehitus-, planeerimis- ja tuleohutusnõuded võivad asukohast ning konstruktsioonist sõltuda; enne tööde alustamist tuleb kontrollida just paigalduskohale kehtivaid nõudeid. Üldise sissejuhatuse annab Eesti ehitusloa ja kooskõlastuste ülevaade.
- Määra kasvuhoone orientatsioon ja uksega külg.
- Märgi esimene baasjoon nööri või laseriga.
- Mõõda sellest vajalikud ristkaugused.
- Märgi kõik nurgad, taanded ja väljaulatuvad osad.
- Kontrolli külgede pikkused, nurgad ja vajalikud diagonaalid.
- Märgi eraldi katuse, renni ja avanevate osade maksimaalne ulatus.
- Kontrolli ligipääs ehituse, hoolduse ja materjalide kandmise jaoks.
Kontrolli rohkem kui nelja nurka
Lihtsal ristkülikul on neli põhinurka, kuid tegelik kasutatav ala sõltub ka vahepunktidest. Mõõda maapinna kõrgust nurkades, pikkade külgede keskel ja liitekohtades. Kontrolli, et nõutud tasapind ei lõikuks kalde, kivi, drenaažikaane või puujuurega.
T-kujulisel plaanil märgi iga välis- ja sisenurk. Pika külje sirgus tuleb kontrollida eraldi; õiged otspunktid ei välista keskosa kõrvalekallet. Arvesta ka vihmavee ärajuhtimise, ukseesise ja hoolduskäiguga.
Kasuta kitsas kohas täissuuruses maketti
Nöör, maalriteip, märgistusvärv või ajutised latid aitavad teha kasvuhoone jalajälje mõõtkavas 1 : 1. Märgi lisaks seintele ukse liikumine, käigurajad, räästa välisserv ja avatud katuseaken. Aseta kavandatud riiulite või peenarde kohale kastid, et hinnata liikumist tegelikus ruumis.
Makett on eriti kasulik olemasoleva terrassi, müüri või puude vahel. See ei asenda tehnilist kontrolli, kuid avastab ebamugava ukseasendi ja liiga kitsa hooldusvahe enne vundamendi rajamist.
Hoonega ühendatud ja seinale kinnituvad kasvuhooned
Seinaga ühendatava kasvuhoone joonisel tuleb eristada kasvuhoone enda mõõte ja olemasoleva hoone tingimusi. Kontrolli seinale kinnituva profiili kõrgust, katuse ülemist liitejoont, alumise aluse taset, ukse asukohta ning vihmaveesüsteemi liikumisruumi.
Olemasolev sein peab olema mõõdistatud mitmest kõrgusest. Näiliselt sirge fassaad võib olla kaldu või astmeline. Eenduv sokkel, aknalaud, räästas, välisvalgusti, ventilatsiooniava ja vihmaveetoru võivad ühendust takistada. Soojustatud fassaadi puhul ei tohi kinnitust kavandada ainult viimistluskihi järgi; sobiv kinnitusviis tuleb lahendada konkreetse seina ja kohalike nõuete alusel.
Kontrolli ka ukse, akna ja hooldusluugi avanemist olemasoleval hoonel. Seinale kinnituva ja eraldiseisva konstruktsiooni erinevusi aitab üldisemalt mõista seinapergola ja vabalt seisva lahenduse juhend, kuid kasvuhoone ühendusdetailid tuleb võtta selle enda dokumentidest.
Kavanda sisemus selgete mõõtude järgi
Sisustusplaanis kasuta profiilide sisepindade vahelist vaba ruumi. Lahuta postid, ukseraam, tugivardad, avatavad aknad ja muud konstruktsiooniosad. Kui riiul toetub raamile või kinnitatakse selle külge, järgi ainult tootja lubatud kinnitusviise.
Koosta pealtvaates lihtne plaan, millel on peenrad, kesk- ja külgkäigud, töölaud, veevõtukoht ning ukse vaba ala. Seejärel kontrolli ruumi kõrgusvaates: kõrge riiul ei tohi takistada katuseakent ega vähendada ventilatsiooni. Kasvatuse iseloom mõjutab samuti paigutust. Näiteks salati kasvatamise juhend, basiiliku kasvatusjuhend ning paprika ja tšilli juhend aitavad hinnata, kas vajad rohkem peenrapinda, tööpinda või kõrgust.
Ventilatsiooni kavandamisel jäta avanevad elemendid vabaks. Temperatuuri ja õhuniiskuse juhtimise põhimõtteid selgitab Eesti kliimale mõeldud kasvuhoone sisekliima juhend.
Kasuta juhendeid õiges järjekorras
Dokumendid ei ole omavahel asendatavad. Praktiline järjekord on järgmine:
- Toote ja konfiguratsiooni kinnitus – veendu mudelis, suuruses, värvis, uste arvus ja valitud lisades.
- Kehtiv tehniline mõõdujoonis – kontrolli paigaldusala, välisulatus ja kõrgused.
- Vundamendi- või alusjuhis – määra nõutud aluse geomeetria ja tasapind.
- Koostejuhend – tuvasta paigaldusjärjekord, detailid ja vajalik juurdepääs.
- Kasutus- ja hooldusjuhised – planeeri regulaarne kontroll ja puhastamine.
Ära kasuta teise suuruse või sarnase nimega mudeli juhendit. Failinimi üksi ei pruugi näidata versiooni; võrdle mudelikoodi, kuupäeva või revisjonitähist. Tellimisega seotud sammud on koondatud lehele Kuidas tellimust esitada. Kui pärast kinnitamist on vaja konfiguratsiooni muuta, vaata enne tööde või tellimuse muutmist muutmise ja tühistamise eeskirju.
Kauba vastuvõtmise ja paigalduseelsed kontrollid
Enne vundamendi lõplikku kinnitamist võrdle tellimuse kinnitust, pakendite teavet ja jooniste mudelitähiseid. Kontrolli, et ukse variant, pikendusmoodulid ja muud mõõte mõjutavad valikud vastaksid tellitule. Tutvu ka ostu- ja tarnetingimustega ning järgi seal kirjeldatud vastuvõtu- ja teavitamisprotsessi.
Enne paigaldust tee kirjalik kontrollnimekiri:
- joonis vastab tellitud mudelile ja suurusele;
- joonise versioon on kinnitatud kasutamiseks;
- alus vastab nõutud välis- või telgmõõtudele;
- külgede pikkused, nurgad ja diagonaalid on kontrollitud;
- aluse pealispind on nõutud tasapinnas;
- ukse pool ja avamisruum on õiged;
- paigaldamiseks ning hoolduseks on ligipääs;
- kohapealsed torud, kaablid ja muud takistused on tuvastatud.
Paigaldusjuhendi osade loetelu aitab saadetist süstemaatiliselt kontrollida. Ära muuda, lõika ega puuri konstruktsiooniosa oletuse põhjal.
Levinud vead jooniste lugemisel
| Viga | Miks see on probleem | Õige tegevus |
|---|---|---|
| Nimimõõtu kasutatakse vundamendimõõduna | Nimimõõt võib olla ümardatud. | Kasuta konkreetset alus- või vundamendijoonist. |
| Mõõt võetakse ekraanilt joonlauaga | Kuva suurendus pole kontrollitud mõõtkava. | Loe kirjutatud mõõtarvu. |
| Uks määratakse perspektiivpildi järgi | Pilt võib olla pööratud või kujundlik. | Kontrolli tähistatud pealtvaadet ja ukse sümbolit. |
| Arvestatakse ainult nelja nurka | Sisenurgad, taanded ja eendid jäävad märkimata. | Märgi kogu kontuur punktide kaupa. |
| Räästa kõrgus loetakse kogukõrguseks | Harja ja avanevate osade ruum jääb arvestamata. | Kontrolli kõiki kõrgusmärke ja nulltaset. |
| Teise mudeli juhendit peetakse piisavaks | Profiilid, moodulid või avad võivad erineda. | Võrdle mudeli- ja versioonitähiseid. |
| Sisemõõt võrdsustatakse välismõõduga | Raam vähendab kasutatavat ruumi. | Planeeri sisustus selgete sisemõõtude järgi. |
Küsimused, mis lahenda enne paigutuse kinnitamist
- Kas kõik mõõdud pärinevad täpselt tellitava konfiguratsiooni jooniselt?
- Kas mõõdud tähistavad raami serva, katuse välispiiri või telgjoont?
- Millisest tasapinnast algavad kõrgusmõõdud?
- Kas vundamendi mõõt ja kasvuhoone maksimaalne välisulatus on eraldi teada?
- Kummal küljel asub uks ja kuidas see liigub?
- Kas ukse ette jääb vaba ja sobiva kaldega juurdepääs?
- Kas katuseaknad, aknad ja vihmaveesüsteem saavad takistuseta toimida?
- Kas paigalduskoha kõrgused on kontrollitud rohkem kui neljas punktis?
- Kas hoolduseks ja klaaspindade puhastamiseks jääb ligipääs?
- Kas kohalikud paigutus- ja ehitusnõuded on kontrollitud?
- Kas vastuolulised mõõdud on enne materjalide tellimist kirjalikult selgitatud?
Kasvuhoonete konstruktsiooni puudutavaid lisaküsimusi käsitleb leht Korduma kippuvad küsimused alumiiniumist kasvuhoonete kohta. Muud praktilised teemad leiab kasuliku teabe keskuse kaudu.
Korduma kippuvad küsimused
Kas esitatud kasvuhoone mõõdud on sise- või välismõõdud?
Enamasti esitatakse põhimõõtudena välismõõdud, kuid sellele ei tohi tugineda ilma joonist kontrollimata. Mõõdujoone abijooned näitavad, kas väärtus ulatub profiili välisservani, alusraamini, posti teljeni või katuse eendini. Kasutatava siseruumi jaoks otsi selget sisemõõtu või arvesta konstruktsiooniosad kinnitatud joonise järgi.
Kas tootelehel olevate mõõtude järgi võib vundamendi valmis ehitada?
Ei ole soovitatav. Tootelehe mõõdud sobivad ruumivajaduse esialgseks hindamiseks, kuid vundament tuleb kavandada konkreetse mudeli, suuruse ja konfiguratsiooni kehtiva alusjoonise järgi. Vajaduse korral oota tellimuse tehnilist kinnitust enne pöördumatute tööde tegemist.
Miks erineb nimisuurus tehnilise joonise mõõdust?
Nimisuurus võib olla ümardatud, moodulisüsteemist tuletatud või toodete võrdlemiseks lihtsustatud. Tehniline joonis kirjeldab valitud konstruktsiooni tegelikke mõõtepunkte. Vundamendi ja paigaldusala puhul on määrav kinnitatud tehniline dokument, mitte mudeli turunduslik suurusnimetus.
Mida tähendab „mitte mõõtkavas”?
See tähendab, et kujutise jooneline suurus ei ole usaldusväärne mõõtmisalus. Detail võib olla loetavuse parandamiseks suurendatud või kogu joonis lehele mahutamiseks vähendatud. Kasutada tohib kirjutatud mõõtarve ja märkusi, mitte ekraanilt või paberilt joonlauaga saadud väärtust.
Kuidas teada saada, kummal küljel uks asub?
Otsi põhiplaanilt ukse sümbolit, avamiskaart või lükandukse liikumissuunda ning vaate nimetust. Tee kindlaks, kas vaatad kasvuhoonet väljast, seest või ülevalt. Perspektiivpilt võib olla illustratiivne või peegelpildis ning selle järgi ei tohiks ukse poolt kinnitada.
Millised mõõdud on olulised seinale toetuva kasvuhoone puhul?
Olulised on aluse laius ja pikkus, seinale kinnituva profiili kõrgus, katuse ülemine liitekoht, ukseava ning maksimaalne välisulatus. Kohapeal tuleb mõõta seina sirgust, sokli ja räästa eendeid, aknaid, torusid ning muid takistusi. Samuti vajab kontrolli seina sobivus kinnituste vastuvõtmiseks.
Kui palju lisaruumi kasvuhoone ümber jätta?
Üht universaalset vahet ei ole. Ruumi peab jätkuma paigaldajale, ukse ja akende liikumiseks, klaaspindade puhastamiseks, vihmaveesüsteemi hooldamiseks ning lume või taimestiku eemaldamiseks. Vajalik vahe sõltub mudelist, krundist ja kohalikest nõuetest. Ära piirdu ainult konstruktsiooni jalajäljega.
Kas võrdsed diagonaalid tõendavad, et vundament on õige?
Võrdsed diagonaalid aitavad kontrollida ristküliku täisnurksust, kuid ei tõenda üksi, et külgede pikkused, kogusuurus või tasapind on õiged. Ka vale suurusega ristkülikul võivad diagonaalid olla võrdsed. Kontrollida tuleb kõik küljed, nurgad, diagonaalid, kõrgused ja sirgus. Keeruka kuju puhul vajab iga tsoon eraldi kontrolli.
Milline dokument on määrav, kui kaks mõõtu ei ühti?
Ära otsusta ise üksnes uuema kuupäeva või suurema numbri järgi. Kontrolli mudelit, konfiguratsiooni, revisjonit ja dokumendi eesmärki. Vundamendijoonis võib kasutada teistsuguseid mõõtepunkte kui koostejoonis. Küsi vastuolu kohta kirjalik kinnitus enne ehitamist või detailide muutmist.
Kust leiab garantii- ja hooldusteabe?
Üldised tingimused on lehel Garantii. Praktilisi puhastus- ja kontrollipõhimõtteid käsitleb alumiiniumklaasist kasvuhoonete hoolduse juhend. Lisaks tuleb järgida konkreetse toote kasutus- ja hooldusjuhiseid.
Lõplik joonisekontroll
Enne paigutuse heakskiitmist vaata kogu dokumentatsioon veel kord läbi ilma varasematele oletustele toetumata. Tuvasta joonise liik, mudel, konfiguratsioon, versioon, mõõtühik ja nulltase. Märgi eraldi vundamendi kontuur, raami välismõõt, suurim katuseulatus ning kasutatav siseruum. Kontrolli ukse poolt, kõrgusi, avanevaid elemente ja hooldusjuurdepääsu.
Seejärel võrdle paberil olevat lahendust objektil tehtud mõõdistusega. Kõik vastuolud tuleb lahendada enne vundamendi valamist, kinnituste puurimist või eritellimusel sisustuse valmistamist. Korralik joonisekontroll võtab vähem aega kui vale mõõduga aluse parandamine ning annab usaldusväärse lähtekoha nii paigaldusele kui ka kasvuhoone hilisemale kasutamisele.
