Felmérési ellenőrzőlista üvegház, pergola vagy kerti szauna rendelése előtt

A megbízható felmérés nemcsak a hosszúságot és a szélességet veszi figyelembe. Ez az ellenőrzőlista végigvezeti a telek, az alap, a magasságok, a falcsatlakozások, az ajtók, a vezetéknyomvonalak, a vízelvezetés és a szerelési hozzáférés felmérésén.

A pontos felmérés a megbízható rendelés alapja. Üvegháznál, pergolánál vagy kerti szaunánál két hozzávetőlegesen mért oldalméret nem elegendő. A magasságok, átlók, lejtések, alapok, tetőkinyúlások, közlekedőterek, közműnyomvonalak és a szerelési hely megközelítése is fontos.

Az útmutató magánépíttetőknek, tervezőknek és szerelőcsapatoknak segít a helyszín módszeres felmérésében. Nem helyettesíti a termékre vonatkozó rajzot vagy a helyi követelmények vizsgálatát. Mindig a kiválasztott modell dokumentációja és a telepítés helyén érvényes előírások az irányadók.

A helyszínt a végleges modell kiválasztása előtt mérje fel

Ne abból induljon ki, hogy melyik névleges termékméret fér még el a kertben. Először a ténylegesen használható területet mérje fel. Ebből derül ki, mely forma, tájolás és méret műszakilag célszerű.

Jelölje a telekhatárokat, épületeket, falakat, utakat, fákat, ágyásokat, aknákat és közműveket. Szükség esetén a tervezési vagy engedélyezési feltételeket is tisztázni kell. Az Üvegház vagy pergola engedélyezése című cikk kiinduló tájékoztatást ad; a konkrét tervre vonatkozó követelményeket azonban mindig az illetékes szerveknél ellenőrizze.

Ne csak a szerkezetet vegye figyelembe. Az ajtóknak, tetőéleknek, vízelvezetésnek, karbantartásnak és szerelésnek is hely kell. Egy modell geometriailag elférhet, mégis nehezen használható lehet, ha az ajtó nem nyitható ki teljesen, vagy később nem érhető el az oldalfal.

Négy mindig érvényes mérési szabály

1. Mérjen többször: A fontos méreteket legalább kétszer vegye fel. A hosszú távolságokat lehetőleg két személy ellenőrizze.
2. Ne feltételezzen derékszöget: A teraszok, falak és meglévő alapok gyakran nem pontosan derékszögűek. Ezért mindkét átlót mérje meg.
3. A magasságokat külön rögzítse: A síkrajz nem mutatja a lejtést. Minden saroknál és feltűnő köztes pontnál dokumentálja a szintkülönbséget.
4. Válassza szét a valós és tervméretet: A mért értékeket, kívánt helyzeteket és termékméreteket külön oszlopokba írja. Így a feltételezéseket nem kezelik véletlenül helyszíni méretként.

Ne kerekítsen elhamarkodottan kényelmes méretre. A választáshoz elég lehet a kerekített érték, de rendelés és alapozás előtt a valóban szükséges termék- és csatlakozási méreteket ellenőrizni kell.

Készítse elő az eszközöket és adatokat

• stabil mérőszalag és megfelelő távolságmérő;
• vízmérték, egyenes léc vagy megfelelő szintezőeszköz;
• zsinór, karók, kréta vagy eltávolítható jelölőszalag;
• derékszög, függőón és szükség esetén létra a biztonságosan elérhető magasságokhoz;
• jegyzetlap, helyszínrajzvázlat és fényképezőgép dokumentáláshoz;
• a tervezett modell termékrajza, alapozási terve és szerelési útmutatója;
• adatok a föld alatti vezetékekről, vízelvezetésről és meglévő alapokról.

További termékkategóriákat és tervezési útmutatókat talál a Hasznos információk oldalon, az Üvegházak és télikertek részlegben, valamint a Szauna részlegben. Projektspecifikus kérdéseknél alapozás előtt a Kapcsolat oldalon tisztázza, mely dokumentumok irányadók a kiválasztott termékhez.

Készítsen teljes helyszínrajzot

Rajzolja felülnézetben a telepítési területet. A vázlatnak nem kell méretarányosnak lennie, de egyértelmű olvasási iránya legyen. Jelölje az északi irányt, minden határt és legalább egy rögzített viszonyítási pontot, például egy épületsarkot.

A tervezett szerkezet távolságát legalább két tartós viszonyítási vonaltól mérje fel. Egészítse ki oldalméretekkel, átlókkal, ajtónyitási területekkel és karbantartási útvonalakkal. Épülethez csatlakozás esetén falnézet is szükséges.

A terv tartalma	Dokumentálandó
Telek és meglévő elemek	Határok, épületek, falak, utak, növényzet, aknák
Tervezett szerkezet	Külső kontúr, tájolás, ajtók, tetőélek
Magasságok	Sarokmagasságok, lejtés, lépcsők, küszöbök és falcsatlakozások
Műszaki elemek	Közműnyomvonalak, lefolyók, vízelvezetési irány
Logisztika	Behajtás, szállítási útvonal, szűkületek és szerelési terület

Minden szerkezethez szükséges méretek

A terméktípustól függetlenül legyenek meg a következő értékek:

• a teljes rendelkezésre álló hossz és szélesség;
• a kijelölt terület mindkét átlója;
• magasság minden saroknál;
• távolságok a határoktól, falaktól és akadályoktól;
• a szállítási útvonal legkisebb szabad szélessége;
• rendelkezésre álló magasság ágak, tetőélek vagy vezetékek alatt;
• a szomszédos ajtók és kapuk szélessége, nyitási iránya;
• aknák, csövek és kábelek helyzete;
• terület a szereléshez, létrához és későbbi karbantartáshoz.

Szabálytalan területeknél további köztes pontokat mérjen. Egy látszólag egyenes fal kidomborodhat, a terasz trapéz alakú lehet, egy szegélykő pedig benyúlhat a tervezett oszlop helyére.

A terméktípust a végleges alapterület kijelölése előtt válassza ki

A szerkezeti forma befolyásolja a helyszín és az alap követelményeit. A falhoz rögzített pergolához megfelelő csatlakozófal kell; a szabadon álló szerkezethez körben meghatározott telepítési pontok szükségesek. A Falhoz rögzített vagy szabadon álló pergola című összehasonlítás segít ebben az alapvető döntésben.

A tető funkciója a vízelvezetést, a szabad magasságot és a szomszédos homlokzatokat is befolyásolja. Olvassa el a Bioklimatikus vagy klasszikus pergola című összehasonlítást és a háttércikket: Mi az a bioklimatikus pergola?.

A szaunáknál a téglalap alakú kabinok és a hordóformák térhatásukban, megközelítésükben és helyigényükben különböznek. Hasonlítsa össze például az Elma S, az Elma L és a HC150 hordószauna termékdokumentációit; ne kizárólag kerti fényképek alapján döntsön.

Üvegház felmérési ellenőrzőlista

• Dokumentálja a napjárást, árnyékolást és a hosszanti tengely tájolását.
• Ellenőrizze az alapterületet az alap- vagy lábazati zónával együtt.
• Vegye figyelembe az ajtóoldalt, a nyitási utat és a küszöbmentes megközelítést.
• Ellenőrizze az eresz- és gerinctartományt ágak, vezetékek és tetőkinyúlások szempontjából.
• Hagyjon helyet ablaknyitóknak, szellőzőelemeknek és tisztításnak.
• Tervezze meg a vízvételt, esővíz-elvezetést és a virágföld szállítási útját.
• Falmodellnél mérje fel az ablakpárkányokat, ejtőcsöveket, lábazatot és homlokzati kiugrásokat.

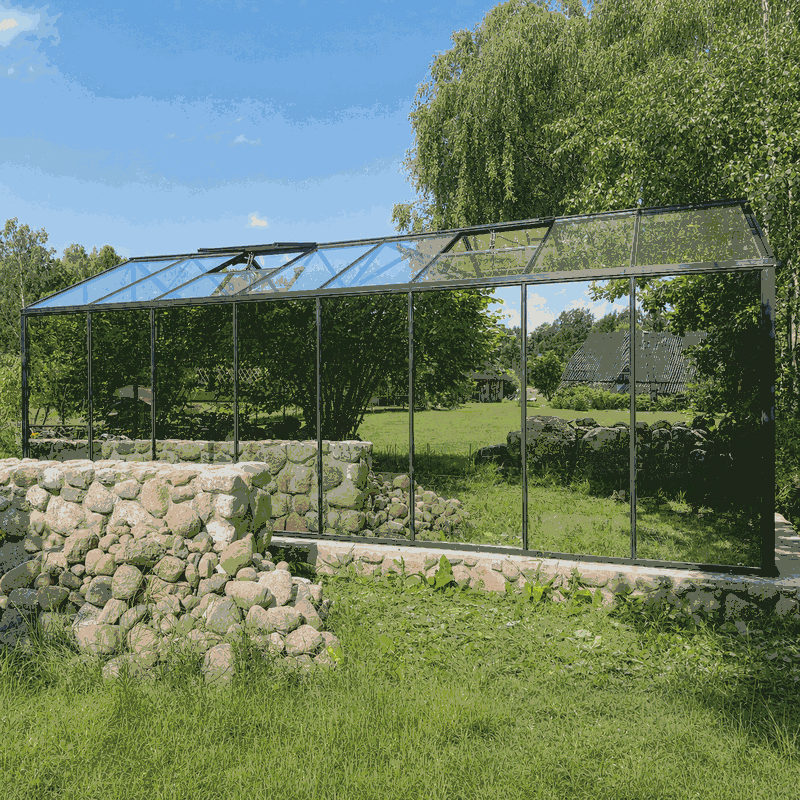

A történeti ihletésű vagy geometrikusan tagolt rendszerek további tengelyekkel és csatlakozási részletekkel rendelkezhetnek. A Viktoriánus üvegházak című cikk bemutatja a formai összefüggéseket; a felmérésnél azonban kizárólag a kiválasztott modell konkrét rajzai az irányadók.

Pergola felmérési ellenőrzőlista

• A terasz szélességét és mélységét több ponton mérje meg.
• Ellenőrizze, hogy minden tervezett oszlophely alatt teherbíró aljzat van-e.
• Vegye figyelembe a tetőkinyúlásokat és az esetleges beépített vízelvezetést.
• Ellenőrizze a szabad magasságot az ajtókhoz, ablakokhoz és redőnyökhöz viszonyítva.
• Tervezze meg a lamellák, árnyékolás vagy üvegezés nyitási és mozgási területét.
• Rögzítse a meglévő terasz esővíz-elvezetését és a lehetséges fröccsenővíz-zónákat.
• Dokumentálja a szélnek kitett oldalakat és a környezetet helyszínspecifikus tervezéshez.

A méretválasztáshoz a Pergola méretkalauz című útmutató hasznos. Az anyagválasztás és a használati koncepció kérdéseit az Alumínium vagy fa című cikk ismerteti. Ha oldalfalakat tervez, a tolóutakat, ütközőket és a talajszint alakulását is mérje fel; lásd a Pergola üvegfalakkal.

Kerti szauna felmérési ellenőrzőlista

• Mérje fel a teljes telepítési zónát, a belépéssel és karbantartási hozzáféréssel együtt.
• Jelölje az ajtó helyét, nyitási irányát és a biztonságos előteret.
• Ellenőrizze az alapozási pontokat vagy folytonos felfekvő felületeket a termékdokumentáció alapján.
• Dokumentálja a tervezett műszaki felszerelés közműnyomvonalait.
• Tisztázza a vízelvezetési és tisztítási lehetőségeket a helyszín adottságai alapján.
• Ellenőrizze a növényzettől, épületektől és más létesítményektől való távolságokat.
• Vizsgálja a szállítási útvonal szélességét, magasságát, kanyarjait és teherbírását.

Különböző modelleket nem szabad közös szabványos alaprajzzal tervezni. Egyenként ellenőrizze például a HC 180, HC 225, HCF 225, HCF 300 és LC 225 dokumentációját. Általános áttekintést a Fa- és hordószauna kiválasztása című cikk ad.

Az alap és a terasz felmérése

A meglévő burkolat nem automatikusan megfelelő alap. Rögzítse a rétegrendet, széltávolságokat, fugákat, lejtést, látható sérüléseket és az alépítményről rendelkezésre álló adatokat. A teherbírást, fagybiztosságot, rögzítést és vízelvezetést az adott szerkezetre nézve szakszerűen kell értékelni.

Pergolák esetén a Pergolaalapozási útmutató foglalja össze a fő tervezési kérdéseket. Fúrási vagy felfekvési pontokat csak a jóváhagyott termékrajzról vigyen át. Ne termékfotóról becsült távolságokat használjon.

Így ellenőrizze a kitűzött téglalapot

1. Jelölje a külső éleket zsinórral.
2. Mérje meg külön mindkét hosszanti és mindkét keresztoldalt.
3. Mérje fel a két átlót.
4. Eltérő átlók esetén igazítsa a sarkokat, majd mérjen újra.
5. Szintezze be a magasságokat minden saroknál.
6. Ezután rögzítse a pontok helyét egy fix viszonyítási ponthoz képest.

Az azonos átlók fontos ellenőrző értékek, de nem helyettesítik minden oldal vizsgálatát. Összetett alaprajznál minden téglalap alakú részterületet külön ellenőrizzen.

További ellenőrzések falhoz rögzített szerkezeteknél

Készítsen méretezett falnézetet. Rögzítse a homlokzat szélességét, használható csatlakozási magasságát, ablakokat, ajtókat, redőnytokokat, lámpákat, ejtőcsöveket, szellőzőnyílásokat, külső vízcsapokat, kiugrásokat és lábazati eltéréseket. A falat ne csak alul, hanem a későbbi csatlakozóprofil magasságában is ellenőrizze.

A fal és a rögzítés alkalmasságát projektspecifikusan kell megítélni. A szigetelést, burkolatot vagy tisztázatlan falrétegrendet nem szabad feltételezésekkel helyettesíteni. Szükség esetén időben vonjon be szakképzett szakvállalkozót.

Tervezze meg az ajtókat, útvonalakat és belső teret

Jelölje be az összes ajtót nyitott állásban. Ellenőrizze, ütközik-e kerti utakkal, bútorokkal, magaságyásokkal vagy meglévő épületajtókkal. A kényelmes főútvonalat ne szűkítse oszlop, pad vagy műszaki berendezés.

A végleges tájolás előtt tervezze meg a belső teret. Üvegházban a növényasztalok és talicskaútvonalak fontosak. Pergola alatt az asztal, székek, grill vagy kültéri konyha határozza meg a közlekedőfelületeket. Szaunánál a belépést, az átöltözés helyigényét és az épülethez vezető biztonságos utat vegye figyelembe. Teraszötleteket talál itt: Pergolaötletek teraszhoz és kerthez.

Közművek, vízelvezetés és környezeti feltételek

Jelölje a meglévő és tervezett vezetékeket a helyszínrajzon. Ide tartozik az áram, a víz, a vízelvezetés és minden egyéb műszaki rendszer. A csatlakozásokat csak a kiválasztott termék követelményei és a helyi műszaki szabályok alapján tervezze. A szükséges villamos munkákat megfelelő képesítésű szakember végezze.

Lehetőleg esőben is figyelje meg a helyszínt. Dokumentálja a folyási irányokat, tócsákat és az épületről lefolyó vizet. Ellenőrizze továbbá az árnyékolást, lombhullást, szélnek való kitettséget és téli körülményeket. A szezonális használatról a Pergola télen című cikk ad útmutatást. A helyszínspecifikus terhelési feltételezéseket és előírásokat külön kell ellenőrizni.

Mérje fel a szállítási és szerelési útvonalat

A lerakodási ponttól a telepítési területig vezető út a felmérés része. Rögzítse a legkisebb szabad szélességet és magasságot, szűk kanyarokat, lépcsőket, lejtőket, puha talajt, kapukat és alacsony ágakat. Ellenőrizze, hogy a hosszú elemek elvezethetők-e a sarkokon, és elegendő hely van-e a célhelyen válogatáshoz és szereléshez.

Dokumentálja a közös területek vagy keskeny behajtók korlátozásait is. Egy kellően széles kertkapu nem jelenti automatikusan, hogy minden elem végighaladhat az egész útvonalon.

Gyakorlati mérési sorrend: Anna Koku Skola

Az Anna Koku Skola képsorozat egyetlen összefüggő telepítési folyamatot mutat be. A felméréshez világos munkasorrend adódik: először rögzítse a teljes helyszínt, majd tűzze ki a szerkezeti kontúrt, ezután ellenőrizze az alap- és csatlakozási területeket, végül hagyja szabadon a szerelési környezetet.

1. Rögzítse a meglévő állapotot: Tartsa nyilván a fix viszonyítási pontokat és akadályokat egy vázlaton.
2. Vigye át a kontúrt: Zsinórokkal tegye láthatóvá a tervezett alapformát.
3. Ellenőrizze a geometriát: Az oldalakat, átlókat és magasságokat egymástól függetlenül mérje.
4. Ellenőrizze a csatlakozásokat: Vesse össze a fal-, talaj- és vízelvezetési területeket a dokumentációval.
5. Szimulálja a használatot: Nyissa ki az ajtókat, járja be az útvonalakat és jelölje a belső zónákat.
6. Erősítse meg a logisztikai feltételeket: Végül ellenőrizze a szállítási útvonalat és szerelési területet.

Az egyes képeket nem szabad egymástól független projektként értelmezni. Ugyanannak a telepítésnek a különböző fázisait, illetve nézőpontjait dokumentálják.

Munkalap a rendelés előtti felméréshez

Ellenőrzési pont	Tényleges érték vagy eredmény	Állapot
Rendelkezésre álló hossz és szélesség	Kitöltendő	Nyitott/ellenőrzött
A és B átló	Kitöltendő	Nyitott/ellenőrzött
Magasság minden saroknál	Kitöltendő	Nyitott/ellenőrzött
Távolságok határoktól és meglévő elemektől	Kitöltendő	Nyitott/ellenőrzött
Ajtó- és közlekedési útvonalak	Leírandó	Nyitott/ellenőrzött
Az alap állapota	Leírandó	Nyitott/ellenőrzött
Vezetékek és vízelvezetés	Jelölendő	Nyitott/ellenőrzött
Szállítási útvonal	Legszűkebb pont rögzítése	Nyitott/ellenőrzött
Termékrajz egyeztetve	Dokumentumverzió rögzítése	Nyitott/ellenőrzött

Végső ellenőrzés a rendelés jóváhagyása előtt

• A konkrét modell és kivitele egyértelműen meghatározott.
• Minden méret a tényleges helyszínről származik.
• Az alapterületet, kinyúlásokat és nyitási területeket megkülönböztették.
• Az átlókat és magasságokat ellenőrizték.
• Az alapot és rögzítést nem csupán a látható felület alapján értékelték.
• A falcsatlakozások és homlokzati akadályok teljesen dokumentáltak.
• A tartozékok és tervezett bővítések szerepelnek a területigényben.
• A szállítási és szerelési útvonal reális.
• A helyi követelményeket az illetékes szerveknél tisztázták.
• A nyitott műszaki kérdésekre jóváhagyás előtt válasz érkezett.

A vállalatról a Rólunk oldalon. A teljes tervezésnél fontos további kerti területeket a Kerti ház részben talál.

Rendelés után ismét ellenőrizze a rajzokat és útmutatókat

A megrendeléshez kapcsolódó dokumentumok megérkezése után második egyeztetés szükséges. Ellenőrizze a modellmegnevezést, tájolást, külső méreteket, alappontokat, ajtóhelyzeteket és csatlakozásokat. Ne kezdjen alap- vagy közműmunkát régi vázlat, hasonló modell vagy méretellenőrzés nélküli képernyőkép alapján.

Az alapozó kivitelező és a szerelőcsapat ugyanazt az aktuális dokumentumverziót kapja. A helyszín változásait vezesse át a dokumentációba, majd ellenőrizze ismét.

Ne csak szereléshez, későbbi karbantartáshoz is mérjen

Egy szerkezet szerelhető lehet, mégis nehezen karbantartható. Hagyjon hozzáférhető területet tisztításhoz, vasalatápoláshoz, vízelvezetési utak ellenőrzéséhez és elérhető alkatrészek cseréjéhez. Ne ültessen erősen növő fás növényeket közvetlenül a rendszeresen ellenőrzendő elemek mellé.

Gondoljon a létra elhelyezésére, ablakmosásra és tetőszélek elérhetőségére is. A szükséges szabad tér modell, környezet és karbantartási feladat szerint változik; ezért általános távolságot ne tekintsen kötelező méretnek.

Gyakran ismételt kérdések

A termékoldalon megadott alapterület alapján rendeljek?

Nem, egyeztetés nélkül ne. Ellenőrizze, mire vonatkozik a méret, és kell-e a tetőkinyúlásokat, rögzítési zónákat vagy mozgási területeket külön figyelembe venni. A konkrétan kiválasztott modell dokumentációja az irányadó.

Honnan tudom, hogy a téglalap alakú kitűzés derékszögű?

Mérje meg mindkét átlót. Geometriailag helyes téglalapnál ezek egyformák. Emellett a szemközti oldalaknak egyezniük kell, a sarokpontokat pedig azonos tervezett szintben kell ellenőrizni.

Használható egy meglévő betonterasz?

Lehetséges, de nem pusztán a felülete alapján. A rétegrendnek, állapotnak, lejtésnek, széltávolságnak, teherbírásnak, fagyviselkedésnek és rögzítési lehetőségnek alkalmasnak kell lennie a projekthez. Szakmai vizsgálat szükséges lehet.

Mekkora távolságot hagyjak a szerkezet körül?

Nincs erre általános méret. A szabad tér az ajtóktól, tetőkinyúlásoktól, a tisztítási és szerelési igénytől, a vízelvezetéstől, a telek adottságaitól és a helyi követelményektől függ. A konkrét modell alapján határozza meg.

Mit kell mérni falhoz támasztott üvegháznál vagy falhoz rögzített pergolánál?

Az alapterületen kívül méretezett falnézetre is szükség van. Ezen szerepeljen a csatlakozási magasság, falszélesség, lábazat, nyílások, vezetékek, ejtőcsövek, kiugrások és falrétegrend.

Nekem kell mérnem, ha a Bloomcabin termékrajzot ad?

Igen. A rajz a terméket írja le, nem a telek tényleges adottságait. Csak a termékadatok és a helyszíni felmérés összevetése mutatja meg, hogy a telepítés, használat és szerelés megvalósítható-e.

Mikor vonjam be a szerelőt?

Lehetőleg alapozás és közműfektetés előtt, különösen lejtős terepnél, szűk szállítási útnál, falhoz rögzítésnél vagy bizonytalan meglévő állapotnál. Így a nehezen javítható munkák előtt tisztázhatók a feltételezések.

Mit tegyek lejtős kertben?

Mérje fel minden sarok és fontos köztes pont magasságát. Ne csak az átlagos lejtés alapján tervezzen. A megfelelő alapozást és tereprendezést helyszín- és termékspecifikusan kell meghatározni.

A tervezett tartozékokat is fel kell venni a felmérésbe?

Igen. Az oldalfalak, árnyékolás, ereszcsatornák, műszaki elemek, lépcsők, bútorok és későbbi bővítések befolyásolhatják a helyigényt, a csatlakozásokat vagy az alapozási területeket.

Mi a leggyakoribb felmérési hiba?

Gyakran csak egy névleges hosszúságot és szélességet mérnek. Az átlók, szintkülönbségek, ajtómozgások, kinyúlások és szerelési utak kimaradnak. A teljes helyszínrajz megelőzi ezt a hiányos szemléletet.
