Pótalkatrészek, csereüveg és részegységek szakszerű igénylése

Műszaki útmutató csereüveg, vasalatok, tömítések és egyéb alkatrészek egyértelmű azonosításához, igényléséhez, átvételéhez és beszereléséhez.

A sikeres pótalkatrész-igénylés nem hozzávetőleges leírással, hanem a szerkezet, a modell és az alkatrész egyértelmű azonosításával kezdődik. Az alumínium üvegházaknál és pergoláknál a hasonlónak látszó profilok, üvegtáblák, tömítések vagy vasalatok eltérő funkciójúak lehetnek. Ezért a méretek önmagukban gyakran nem elegendők. Ez az útmutató bemutatja, milyen adatokra van szükség, hogyan mérje fel biztonságosan a csereüveget, és miként kerülhetők el a fölösleges visszakérdezések.

Először tisztázza, miért van szükség az alkatrészre

A csere oka fontos műszaki támpontokat ad. A szállításkor megsérült üvegtábla más eljárást igényel, mint egy csak több év után nehezen járó ablak. Ezért először írja le, milyen esemény vagy változás vezetett az igényléshez.

• Szállítási sérülés: Dokumentálja a csomagolást, a címkét, a sérülés helyét és az érintett pozíciót.
• Szerelési sérülés: adja meg, melyik szerelési lépésnél keletkezett a sérülés, és érintettek-e a szomszédos alkatrészek.
• Kopás: adja meg a szerkezet korát, az eddigi karbantartást és a működésében észlelt változást.
• Vihar vagy külső behatás: ne csak a nyilvánvalóan sérült alkatrészt, hanem a keretet, rögzítéseket és csatlakozási pontokat is vizsgálja meg.
• Elvesztés: írja le, melyik építési szakaszból vagy csomagból származhat az alkatrész.
• Átalakítási igény: egyértelműen jelezze, hogy nem az eredeti állapot helyreállítása, hanem módosítás a cél.

Működési probléma esetén azt is írja le, hogy a hiba állandó-e, függ-e a hőmérséklettől, vagy csak szélben, illetve terhelés alatt jelentkezik. Egy szoruló ajtószárnyat például szennyeződés, megváltozott illesztés, meglazult kötések vagy helytelen beállítás okozhat. Egyetlen alkatrész cseréje ezért nem feltétlenül szünteti meg a kiváltó okot.

A pótalkatrész azonosításához szükséges adatok

Minél teljesebbek a kiinduló adatok, annál kisebb a veszélye annak, hogy látványra hasonló, de műszakilag nem megfelelő alkatrészt válasszon. Lehetőség szerint használja az eredeti rendelés dokumentumait és a modell szerelési útmutatóját. A szokásos rendelési folyamatról itt talál tájékoztatást: Hogyan rendeljen.

A szerkezetre és rendelésre vonatkozó adatok

• rendelésszám, számlaszám vagy más meglévő rendelési hivatkozás
• a rendelő személy vagy vállalkozás teljes neve
• eredeti szállítási cím és hozzávetőleges rendelési időszak
• terméknév, modellcsalád és kivitel
• az alumíniumszerkezet színe, illetve felületváltozata
• építési forma, például szabadon álló, falhoz csatlakozó vagy különleges alaprajzú
• esetleg együtt rendelt tartozékok vagy utólag elvégzett módosítások

A teljesen összeszerelt szerkezetről készült régebbi fényképek is segíthetnek az azonosításban. Az üvegház-értékelésekben különféle beépítési helyzeteket is talál, amelyek megmutatják, miért informatívabb együtt a teljes nézet és a részletfotó, mint egy önmagában álló alkatrészfotó.

Az alkatrész adatai

Írja le a pozíciót egyértelműen meghatározott nézőpontból. A „bal” vagy „hátul” megjelölés viszonyítási pont nélkül félreérthető. Jobb például ez: „Kívülről, az ajtó előtt állva, a jobb oldali második tetőmező.” Egészítse ki az alábbiakkal:

• a szükséges alkatrészek száma
• az alkatrész funkciója
• látható jelölés, szám vagy dombornyomás
• teljes méretek és lényeges furattávolságok
• profilok vagy tömítések keresztmetszete
• a sérülés típusa és helye
• fényképek méretaránnyal és áttekintő képek a beépítési helyről

A rögzítőelemeknél nemcsak a hossz és az átmérő fontos. A fej geometriája, a menet, az anyag, az ellenoldali elem és a beépítési helyzet is döntő lehet. Ne távolítson el még teherhordó rögzítőelemet kizárólag fénykép kedvéért, ha ettől a szerkezet instabillá válhat.

A megfelelő termékcsalád meghatározása

A Bloomcabin különböző építési formákat és termékcsoportokat kínál. Ezért először sorolja be az alkatrészt: üvegházhoz, télikerthez, pergolához vagy más termékhez tartozik-e. Áttekintést nyújt a Üvegházak és télikertek rész. Falhoz csatlakozó szerkezeteknél a falcsatlakozások és a tetőgeometria eltérhetnek a szabadon álló modellekétől; további háttérinformációt az alumínium falhoz csatlakozó üvegházról szóló cikk tartalmaz.

Ne feltételezze, hogy egy alkatrész csak azonos színe vagy hasonló gyártási éve miatt megfelelő lesz. Még egy modellcsaládon belül is lényeges lehet a pozíció, a nyitás iránya és a szerkezeti funkció. A terméknevek ráadásul nem vihetők át különböző kategóriák között. Egy Elma S kültéri szauna például teljesen más műszaki termékcsaládba tartozik, mint egy alumínium üvegház. A pontos azonosítás megelőzi, hogy az igénylés véletlenül rossz szerkezetre épüljön.

A pótalkatrészek jellemző kategóriái

Kategória	Példák	Fontos azonosító jellemzők
Üvegezés	tető-, oldalsó-, ajtó- vagy oromüvegek	modell, pozíció, forma, élek, furatok, névleges méretek
Alumíniumprofilok	oszlopok, kereszttartók, szarufák, takaró- és csatlakozóprofilok	profilkeresztmetszet, hossz, felület, csatlakozási helyek
Tömítések	üveg-, ajtó-, ablak- és csatlakozótömítések	keresztmetszet, beépítési irány, horony, anyagállapot
Vasalatok	zsanérok, görgők, fogantyúk, tartók és összekötők	furatkép, oldal, mozgásirány, ellenoldali alkatrész
Rögzítőelemek	csavarok, anyák, horonykövek és bilincsek	menet, méretek, fej, anyag, beépítési hely
Nyitható elemek	tetőablak-, ajtó- vagy szellőzőelemek	modell, nyitási mód, emelési irány, rögzítési pontok
Vízelvezetés	eresz-, lefolyó- és végelemek	profilforma, kifolyó oldal, csatlakozás és lejtés

Több sérült kis alkatrészt ne nevezzen általánosságban „szerelőkészletnek”. Sorolja fel külön az egyes alkatrészeket, vagy jelölje meg őket a fényképen. Így ellenőrizhető, valóban teljes készletre vagy csak egy meghatározott részcsoportra van-e szükség.

Csereüveg az üvegházhoz

Az üvegház üvegtáblája szerkezeti elem. A szélesség és magasság mellett az üvegtípus, vastagság, forma, élmegmunkálás, furatok, kivágások és beépítési pozíció is lényeges lehet. A tetőmezők kialakítása eltérhet az optikailag hasonló méretű oldalsó mezőkétől. Ezért a csereüveget lehetőleg termékmodell, üvegpozíció és eredeti dokumentáció alapján határozza meg.

Ne tévessze össze az üveget az üregkamrás lemezekkel vagy más üvegezőanyagokkal. A műanyag lemezek anyagszerkezetéről és kiválasztásáról a Polikarbonát üvegházhoz cikkben talál információt. Az anyagcsere nem szokványos pótalkatrész-rendelés, hanem műszaki módosítás, amelynek rögzítésre, tömítésre és teherátadásra gyakorolt hatását ellenőrizni kell.

Ha egy üvegtábla megrepedt vagy eltört

Először zárja le a területet. Viseljen megfelelő egyéni védőfelszerelést, és kerülje a szeles időben végzett munkát. A sérült üvegtáblát nem szabad tovább terhelni. Az ideiglenes biztosításokat úgy kell kialakítani, hogy se törmelék, se laza takaróelem ne eshessen le, illetve ne kaphassa fel a szél.

1. Fényképezze le a teljes szerkezetet, majd az érintett mezőt.
2. Dokumentálja a repedésképet, éleket, rögzítéseket és szomszédos profilokat.
3. Jegyezze fel a pontos helyzetet egyértelmű nézőpont alapján.
4. További terhelés nélkül ellenőrizze, sérültek-e a profilok, tömítések vagy tartók is.
5. Őrizze meg a meglévő címkéket és a veszélytelen, azonosítható elemeket.
6. A veszélyes üvegszilánkokat szakszerűen távolítsa el; a biztonság elsőbbséget élvez a bizonyítékok megőrzésével szemben.

Új üvegtáblát csak azután szereljen be, hogy tisztázta a rendellenes feszültség okát. Vetemedett keret, nem sík alap, hibásan elhelyezett tömítések vagy egyenetlen leszorítás ismételt sérüléshez vezethet.

Üveg mérése kiegészítő igazolásként

A méretek értékes ellenőrző adatok, de nem mindig helyettesítik a modell azonosítását. Lehetőleg magát az üvegtáblát mérje, ne csak a látható nyílást. Törött tábla esetén segíthet egy azonos kivitelű pozíció, az eredeti dokumentáció vagy a megmaradt éldarab. A hiányzó sarkokat ne becsülje meg jelölés nélkül.

• a szélességet és magasságot több helyen mérje meg
• a méreteket milliméterben adja meg
• nem téglalap alakú táblánál készítsen méretezett vázlatot
• ha a forma bizonytalan, mérje fel az átlókat
• a furatokat egyértelmű referenciaélektől mérje
• az üvegvastagságot csak megfelelő módszerrel állapítsa meg
• minden méretet egyértelműen rendeljen fényképhez vagy vázlathoz

Bizonyos biztonsági üvegeket a gyártás után már nem lehet a közönséges nyersüveghez hasonlóan méretre vágni vagy megfúrni. Ezért a formát és a megmunkálást gyártás előtt egyértelműen meg kell határozni. Ne rendeljen helyben üveget pusztán a keret szabad nyílásmérete alapján, feltételezve, hogy illeszkedni fog.

Egyértelmű pótalkatrész-igénylés előkészítése

Foglaljon össze minden információt egy üzenetben. Több, egyedi fényképeket tartalmazó, felirat nélküli üzenet növeli az összecserélés kockázatát. Ha több alkatrész szükséges, használjon számozott listát.

1. Adja meg a rendelési és kapcsolattartási adatokat.
2. Nevezze meg a termékmodellt és a kivitelt.
3. Röviden írja le az igénylés okát.
4. Számozzon minden alkatrészt, és adja meg a darabszámát.
5. A fényképeket ugyanennek a számozásnak megfelelően nevezze el.
6. Egészítse ki mérési adatokkal és pozíciókkal.
7. Adja meg, hogy a szerkezet jelenleg biztonságosan használható-e.

Igénylésének elküldéséhez használja a Bloomcabin kapcsolattartási lehetőségeit. Ne csak azt írja, hogy „ajtótömítés”, hanem például: „3. pozíció: alsó tömítés a mozgó ajtószárnyon, kívülről nézve; teljes nézet és keresztmetszet a 3a–3c fényképeken.”

Szállítási problémák és pótalkatrészek átvétele

Ha hiányzó vagy sérült alkatrészt már az első szállításkor észlel, a küldemény állapotát még a csomagolás vagy áru szükségtelen megváltoztatása előtt dokumentálja. Fényképezze le a külső csomagolást, szállítási jelölést, sérült helyet, belső csomagolást és az alkatrész összefüggését. További útmutatást itt talál: Vásárlás és szállítás.

Határokon átnyúló rendelések esetén a szállítási útvonal és az azonosítás további adatokat igényelhet. Ha az eredeti szállítás Ausztriába vagy Svájcba történt, vegye figyelembe az üvegházvásárlás megfelelő szállítással kapcsolatos információit.

Átvételi ellenőrzőlista

• Ellenőrizze a küldemény és a címzett adatait.
• Felbontás előtt minden oldalról fényképezze le a csomagolást.
• Dokumentálja a látható sérüléseket.
• Azonosítsa az alkatrészeket a kísérő dokumentumok alapján.
• Ellenőrizze, hogy az üvegen és a hosszú profilokon látható-e sérülés.
• A kis alkatrészeket ne dobja ki a csomagolóanyaggal együtt.
• Az alkatrészeket szárazon, védetten és egyértelmű jelöléssel tárolja.

Ne szereljen fel próbaképpen felismerhetően hibás vagy sérült alkatrészt. Ezzel további elemek sérülhetnek, és a későbbi értékelés is nehezebbé válhat.

A pótalkatrész beszerelésének megtervezése

Szerelés előtt tisztázni kell, szükséges-e a szerkezet tehermentesítése, megtámasztása vagy részleges szétszerelése. Tartsa kéznél a megfelelő szerelési útmutatót, és jelölje meg a kiszerelt alkatrészeket. Az üvegen, tetőfelületeken és teherhordó kötéseken végzett munkához megfelelő szerszámok, biztonságos hozzáférés és elegendő közreműködő szükséges.

Előzetesen ellenőrizze:

• Egyértelműen a pozícióhoz van rendelve a pótalkatrész?
• Teljesek a tömítések, összekötők és rögzítőelemek?
• Derékszögű és alakváltozástól mentes a keret?
• Biztonságosan kiszerelhető a régi alkatrész?
• Meg kell támasztani a szomszédos elemeket?
• Figyelembe kell venni helyi előírásokat vagy szakmai képesítéseket?

Az alap, a helyszín vagy az építési forma módosításakor szükség lehet a helyi követelmények újbóli vizsgálatára. Általános tájékozódást nyújt az a cikk, amely azt vizsgálja, hogy üvegházhoz vagy pergolához szükséges-e engedély. Az érvényes önkormányzati és országos követelményeket helyben kell ellenőrizni. A pergola alapozásához a pergolaalap-útmutató is hasznos.

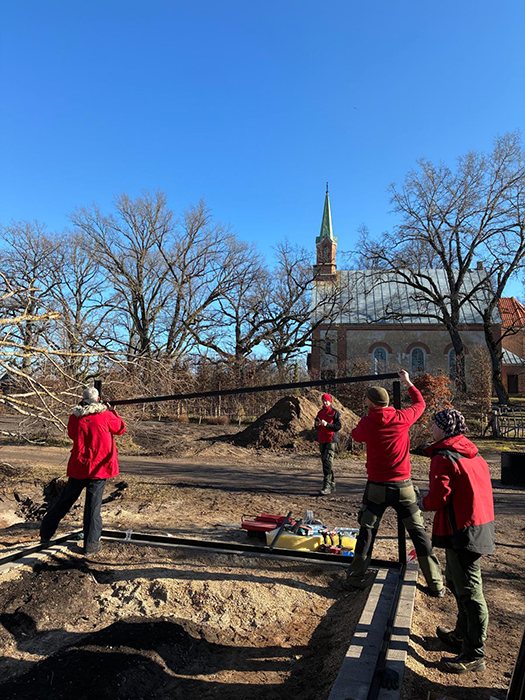

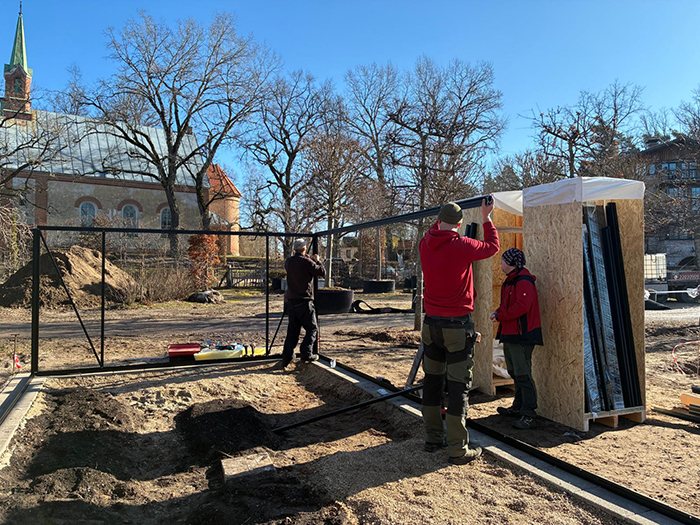

Anna Koku Skola: valós telepítési folyamat

Az Anna Koku Skola képsorozat egy összefüggő telepítést dokumentál, és nem értelmezhető különböző projektek gyűjteményeként. Pótalkatrész-igénylésnél az ilyen folyamatos dokumentáció különösen értékes: a korai felvételeken az elemek és csatlakozások gyakran még takarás nélkül láthatók, a későbbi képek pedig végleges helyüket mutatják a teljes szerkezetben.

Egy folyamatos sorozatból három hasznos dokumentációs szint vezethető le: először a szállított elemek állapota, majd a szerelés közbenső szakaszai, végül a készre igazított szerkezet. Ha a fényképeket időrendben menti és építési szakaszonként nevezi el, egy később szükséges profil, összekötőelem vagy üvegmező sokkal megbízhatóbban beazonosítható. Különösen a rejtett csatlakozásokat fényképezze le, mielőtt a takaróelemeket vagy az üvegezést felszereli.

Karbantartás és célszerű pótalkatrész-tartalék

A rendszeres ellenőrzés csökkenti a következményes károkat. Útmutatást itt talál: Alumínium üvegháza ápolása. Ellenőrizze a mozgó elemeket, tömítéseket, vízelvezetést és látható kötéseket, de ne húzza meg találomra a rögzítéseket. A túlzottan meghúzott alkatrészek ugyanúgy problémásak lehetnek, mint a lazák.

A hőmérséklet és a páratartalom hatással van a páralecsapódásra, a szennyeződésre és a szellőzőelemek igénybevételére. További tanácsokat ad az üvegház hőmérsékletéről és páratartalmáról szóló útmutató. A jól működő öntözési rendszer azt is megakadályozhatja, hogy a víz tartósan alkalmatlan helyeken álljon meg; ehhez illik a víztakarékos kertészkedésről szóló útmutató.

Hasznos lehet a gyakran használt, egyértelműen azonosított kopó- vagy szerelési alkatrészek kisebb tartaléka. Ismeretlen univerzális alkatrészeket azonban ne raktározzon találomra. A tömítéseket feszültségmentesen, a kis alkatrészeket szárazon, az üveget pedig eldőlés, ütés és élterhelés ellen védve tárolja. Minden csomagoláson szerepeljen a modell, a pozíció, a cikkszám és a tárolás dátuma.

Pergolák üvegfalai és kezelőelemei

Pergoláknál ugyanazok az alapelvek érvényesek az azonosításra, de az építési forma és a működési mód még fontosabb. Először ellenőrizze, hogy bioklimatikus vagy klasszikus pergoláról van-e szó, és hogy a szerkezet falra szerelt vagy szabadon álló kivitelű-e. A méretek és a mezőfelosztás a pergolaméret-útmutató alapján sorolható be.

Üvegfalaknál a mező helyzete, a nyitás iránya, a futó- vagy vezetőrendszer, valamint a padló- és tetőcsatlakozás a döntő. A kezelőelemeknél ezenfelül a hajtás típusát, a vezetékezést vagy mechanikus kapcsolódást és a hiba pontos leírását is rögzíteni kell. Elektromos munkát csak a helyszínen alkalmazandó követelmények szerint, megfelelő képesítéssel rendelkező személy végezhet.

A tető vagy üvegfal módosítása nem automatikusan kompatibilis a meglévő pergolával. A Bioklimatikus pergola, tető és üveg cikk ismerteti az eltérő működési összefüggéseket. A blokkolt lamellákat, tolóelemeket vagy hajtásokat ne működtesse erővel.

Gyakran ismételt kérdések

Rendelhetek csereüveget csak szélesség és magasság alapján?

Általában a szélesség és magasság csak ellenőrző adatként szolgáljon. Lehetőség szerint a modellre, beépítési helyre, üvegtípusra, vastagságra, formára, élekre és esetleges furatokra is szükség van. A teljes mezőről készült fénykép és a méretezett vázlat csökkenti a téves azonosítás kockázatát.

Csereszabatosak az üvegtáblák a Bloomcabin modellek között?

Ezt ellenőrzés nélkül nem szabad feltételezni. A hasonló külső méret nem jelent automatikusan azonos élmegmunkálást, rögzítést vagy szerkezeti funkciót. Ugyanazon szerkezet tető-, oldalsó- és ajtóüvegei is eltérhetnek.

Milyen fényképeket küldjek?

Küldjön teljes nézetet, a szerkezet oldaláról készült képet, a pontos beépítési helyről készített felvételt és több részletfotót. Egészítse ki a képeket mérőszalaggal vagy méretaránnyal, jelölésekkel és ellenoldali alkatrészekkel. Mozgási probléma esetén több állásról készült rövid képsorozat is hasznos lehet.

A fényképezés után dobjam ki a sérült alkatrészeket?

A veszélytelen elemeket, címkéket és azonosítható törmelékdarabokat addig őrizze meg, amíg az igénylést megfelelően nem dokumentálták. A veszélyes üvegszilánkokat azonban biztonságosan el kell távolítani és szakszerűen kell ártalmatlanítani. A biztonság elsőbbséget élvez; a jó fényképek rögzíthetik a szükséges jellemzőket.

Beszerelhetem magam a csereüveget?

Ez az üvegtábla méretétől és helyzetétől, a hozzáféréstől, a szerkezettől, valamint az Ön szaktudásától függ. A tetőüvegezés, illetve a nehéz vagy nagyméretű táblák kezelése jelentős kockázattal jár. Bizonytalanság esetén bízzon meg megfelelő szakembert. Kövesse a szerelési útmutatót, és gondoskodjon a biztonságos munkavégzés feltételeiről.

Mi van, ha nem ismerem az alkatrész nevét?

Használjon pozícióleírást és számozott fényképeket. Magyarázza el, milyen funkciót lát el az alkatrész, mihez van rögzítve, és milyen elemet mozgat vagy tart. Egy nyíllal ellátott vázlat gyakran hasznosabb, mint egy feltételezett szakkifejezés.

Pótolható helyben egy tömítés, csavar vagy tartó?

Csak akkor, ha a műszaki megfelelőség és kompatibilitás egyértelműen ellenőrzött. Fontos lehet a geometria, az anyag, a korróziós viselkedés, a szilárdság, valamint az alumíniummal vagy üveggel való kölcsönhatás. Egy hasonló kinézetű elem nem automatikusan megfelelő csere.

Mit tegyek, ha az ajtó vagy a szellőzőablak nehezen jár?

Ne mozgassa erővel az elemet. Ellenőrizze a szennyeződést, a látható alakváltozást, a meglazult kötéseket, a vezetőket és a beállítást. Dokumentálja, mikor jelentkezik a probléma. Alkatrészcsere előtt ki kell zárni, hogy az alap vagy a keret okozza a hibát.

A pótalkatrész-igénylést automatikusan fedezi a jótállás?

Nem. Az, hogy az adott igény a jótállás körébe tartozik-e, a terméktől, az okától, a dokumentumoktól és az alkalmazandó feltételektől függ. A műszaki megkeresés első lépése a vizsgálat, nem pedig vállalás. Az irányadó tájékoztatást a Jótállás részben találja.

Igényelhetek alkatrészt üvegházam átalakításához?

Az igénylés lehetséges, de egy rendelkezésre álló egyedi alkatrész nem teszi automatikusan műszakilag megengedhetővé az átalakítást. A módosítások hatással lehetnek a statikára, üvegezésre, vízelvezetésre, szellőzésre és csatlakozásokra. Teljes körűen írja le a tervezett kiinduló és célállapotot.

Hogyan tároljam a pótalkatrészeket?

Szárazon, védetten és egyértelmű jelöléssel. A hosszú profilokat meg kell támasztani a lehajlás ellen. Az üveget stabilan állítva, élütődésektől védve kell tárolni. A tömítéseket nem szabad megtörni, erősen megnyújtani vagy tartósan nagy hőnek és közvetlen napsugárzásnak kitenni.

Hol találok irányelveket a vásárlásról és a személyes adatokról?

Ellenőrizze a vásárláskor és az igényléskor megjelenített Bloomcabin feltételeket és adatvédelmi tájékoztatást. Csak az azonosításhoz szükséges személyes adatokat küldje el. A szolgáltatási és rendelési információk általános kiindulópontját a Hasznos információk rész nyújtja.

Végső ellenőrzőlista pótalkatrészekhez

• az igénylés oka egyértelműen leírva
• rendelési hivatkozás és termékmodell megadva
• beépítési hely megjelölve világos nézőpontból
• minden alkatrész számozva és darabszámmal felsorolva
• teljes-, pozíció- és részletfotók csatolva
• a méretek milliméterben, kiegészítő igazolásként rögzítve
• üvegforma, furatok és élek dokumentálva
• a szomszédos alkatrészek sérülésre ellenőrizve
• a szerelési és biztonsági feltételek figyelembe véve
• szállítási cím és kapcsolattartási adatok ellenőrizve

A gondos dokumentáció időt takarít meg és megelőzi a hibás rendeléseket. Nem a lehető legtöbb fénykép a döntő, hanem a termék, a pozíció, az alkatrész, a méret és a megfigyelt probléma közötti követhető kapcsolat.
