Üvegházméretek és műszaki rajzok helyes értelmezése

Ez az útmutató bemutatja, hogyan értékelje rendszerezetten egy üvegház méretezett rajzait, alaprajzait, nézeteit és szerelési dokumentumait. Így a rendelés és az összeszerelés előtt megbízhatóan ellenőrizhető a külső kontúr, az alap, az ajtóterület, a magasság, a belső tér és a csatlakozási részletek.

Az üvegházrajz nem dekoratív termékkép, hanem tömör műszaki leírás. Megmutatja, mekkora területet foglal el a szerkezet, hol találkoznak az elemek, és mely távolságok fontosak az alaphoz, a szereléshez és a későbbi használathoz. A hibákat gyakran nem bonyolult geometria, hanem a névleges méret, külső méret, alapméret és szabad belméret összetévesztése okozza.

Ezért ne egyetlen méretadatból induljon ki. Az alaprajzot, nézeteket, részletrajzokat és szerelési útmutatót összetartozó dokumentumcsomagként olvassa. Bizonytalanság esetén az érintett méretet az alap elkészítése előtt írásban erősíttesse meg. Ez különösen fontos nagyobb oranzsériáknál, T alakú és meglévő falhoz csatlakozó modelleknél.

Először határozza meg a rajz típusát

A rajz típusa határozza meg, mit ismerhet fel. Az alaprajz felülnézetből mutatja az üvegházat. Alkalmas a szélesség, hossz, ajtóhelyzet, épületforma és alapkontúr ellenőrzésére. Az elölnézet, oldalnézet vagy hátulnézet a magasságokat, tetőhajlást, ereszvonalat, gerincet, valamint a fal- és tetőmezők tagolását írja le. A metszet képzeletben átvágja az épületet, és láthatóvá teheti a szabad belmagasságot vagy profilcsatlakozásokat.

A robbantott ábrák és szerelési lépések más célt szolgálnak: az alkatrészek sorrendjét, rögzítési pontjait és tájolását magyarázzák. A részletrajzok egyes csatlakozásokat nagyítanak fel, például a lábazatot, az ajtóküszöböt vagy a falprofilt. A perspektivikus ábrák segítik a térbeli tájékozódást, de általában nem szolgálnak megbízható alapul a kitűzéshez.

Minden dokumentumon jegyezze fel a modellnevet, változatot, revíziót és az ábrázolt nézetet. Szimmetrikusnak tűnő szerkezeteknél egy jelölt északi nyíl vagy a kert felőli oldal saját jelölése segít elkerülni a bal és jobb oldal felcserélését.

Az alapvető üvegházméretek megértése

Teljes szélesség és teljes hossz

A szélesség és hossz eltérő viszonyítási pontokra vonatkozhat: profil külső élére, lábazat külső élére, teherhordó elem tengelyére vagy alapélre. A méretvonalak és segédvonalak jelzik a vonatkozó pontokat. Ha a segédvonalak a legkülső profilélekig futnak, jellemzően külső méretről van szó. Ha beljebb lévő alapnál végződnek, lábazati vagy felfekvési méretet jelölhetnek.

Téglalap alakú modelleknél két érték szorzása nem elegendő a teljes terület megtervezéséhez. A tetőkinyúlások, lefolyók, ajtómozgás és szerelési hozzáférés a megadott alapkörvonalon kívül eshetnek. A különböző kialakításokról az Üvegházak és télikertek részben talál információt. Az összetettebb rendszerek formai hátterét az Oranzsériák: méretek és kialakítások című útmutató is tárgyalja.

Ereszmagasság, gerincmagasság és teljes magasság

Az ereszmagasságot az oldalfal és a tető találkozásánál értelmezzük. A gerincmagasság a hagyományos nyeregtető legmagasabb pontját jelenti. A külön megadott teljes magasság további elemeket is figyelembe vehet. Mindig a rajzon jelölt alsó viszonyítási pont a döntő: kész alap felső síkja, talaj, lábazat alsó éle vagy más meghatározott szint.

A magasság nem csak a fejmagasság miatt fontos. Befolyásolja az ágak, ereszcsatornák, falugrások és telekelemek távolságát. A nyitott tetőablakok is túlnyúlhatnak a zárt épületburkon. Ezért ne kizárólag a zárt nézettel tervezzen.

Ajtóméretek

Ajtóknál legalább három adatot kell megkülönböztetni: nyers vagy keretnyílás, szabad áthaladási szélesség és az ajtóelem külső mérete. Talicskához, ültetőasztalhoz vagy eszközökhöz a szabad átjárónyílás számít. A keret külső mérete nem mutatja automatikusan a ténylegesen átjárható helyet.

Ellenőrizze a nyitási módot és a mozgásteret is. A nyílóajtó szabad nyitási ívet, a tolóajtó a homlokzat mentén oldalsó helyet igényel. A küszöbmagasság és a későbbi útburkolat is lényeges lehet. Az ajtót ne elkülönítve, hanem a külső úttal, belső úttal és alappal együtt vizsgálja.

Mezőrács és üvegtáblák felosztása

Sok alumínium üvegház ismétlődő mezőkre tagolódik. A méretlánc ezért tengelyrácsot, egyedi panelméreteket vagy teljes hosszúságot jelölhet. Részméreteket csak akkor adjon össze, ha egyértelműen azonos viszonyítási pontokat használnak. A profilok szélessége vagy a végmezők miatt a feltételezett panelméretek összege nem feltétlenül egyezik pontosan a külső mérettel.

A tagolás hasznos a tartozékok, szellőzőnyílások és polcok elhelyezéséhez, valamint az ültetés megtervezéséhez. Nem szabad azonban szabadon választható szerkezeti raszterként értelmezni. A kamrás lemezek anyagtulajdonságairól a Polikarbonát az üvegházban cikk nyújt információt. Az adott modell műszaki dokumentációja marad mérvadó.

A méretvonalak nyelvének olvasása

A műszaki méretezés általában méretszámból, méretvonalból, nyilakból vagy határoló jelekből és segédvonalakból áll. A segédvonalak a mért pontokhoz vezetnek. A folytonos összméret a teljes szakaszt írja le; a méretlánc részekre bontja azt. A zárójelben vagy külön megjelölt adatok a dokumentumtól függően csak tájékoztató jellegűek lehetnek. Ne általános feltételezésekre hagyatkozzon, hanem vegye figyelembe az adott rajz jelmagyarázatát.

Az átmérő, sugár, szög, lejtés vagy magassági szint jelölései eltérő funkciót töltenek be. A középvonalakat és rejtett éleket sem szabad valós külső élekkel összetéveszteni. Ha nincs jelmagyarázat, minden építés szempontjából döntő értelmezést tisztázni kell.

Soha ne mérjen képernyőről vagy nyomtatványról

Ne mérjen vonalzóval PDF-fájlt a képernyőn. A nagyítás, képernyőméret és oldalillesztés megváltoztatja a megjelenítést. A nyomtatás is automatikusan kicsinyíthető, nagyítható vagy torzulhat. Még feltüntetett méretarány esetén is a nyomtatott méretszám az elsődleges, hacsak a dokumentum másként nem rendelkezik.

Ha a rajz „nem méretarányos” jelölést vagy ennek megfelelő rövidítést tartalmaz, kizárólag a méretezést használja. Hiányzó adatot nem szabad a grafika lemérésével meghatározni.

Minden dokumentumnál ellenőrizze az egységeket

Vizsgálja meg, hogy a méretek milliméterben, centiméterben vagy méterben szerepelnek-e. A műszaki termékrajzok gyakran millimétert, a helyszínrajzok viszont sokszor métert használnak. A vegyes dokumentumok növelik a hibaveszélyt. Saját számításainál mindig írja ki az egységet, és csak a végén váltson.

A tizedesjelre is figyeljen. Ne vigyen át értékeket ellenőrzés nélkül olyan tervezőprogramba vagy táblázatba, amelynek nyelvi beállítása eltérően kezeli a vesszőt és a pontot.

Névleges méret, tényleges felfekvési terület és használható belső tér

A méretmegnevezés gyakran a modellek rendszerezését szolgálja. Nem kell milliméterre pontosan megfelelnie a külső felfekvési területnek. A névleges méret ezért nem automatikusan alapméret. A tényleges felfekvési terület a lábazathoz vagy alaphoz szükséges kontúrt írja le. A használható belső tér méretét tovább csökkentik a profilok, merevítők, ajtók és a belső berendezés.

Mérettípus	Jellemző használat	Kivitelezés előtt ellenőrizendő
Névleges méret	Modell-összehasonlítás és rendezés	Ne használja közvetlenül alapépítéshez
Maximális külső méret	Helyigény és távolságok	Egészítse ki túlnyúlásokkal és nyitott elemekkel
Lábazat- vagy felfekvési méret	Teherhordó alap tervezése	Ellenőrizze a referenciaéleket és derékszögűséget
Szabad belméret	Közlekedők, asztalok és használat	Vegye figyelembe a merevítőket és ajtóterületeket

Hasonló fogalmak más kültéri szerkezeteknél is előfordulnak. A Pergolaméret-útmutató, Pergolaalap útmutató és az Elma S kerti szauna termékoldala is megmutatja, miért kell a termékméretet, külső kontúrt és felállítási felületet külön vizsgálni.

Bontsa zónákra az összetett alaprajzokat

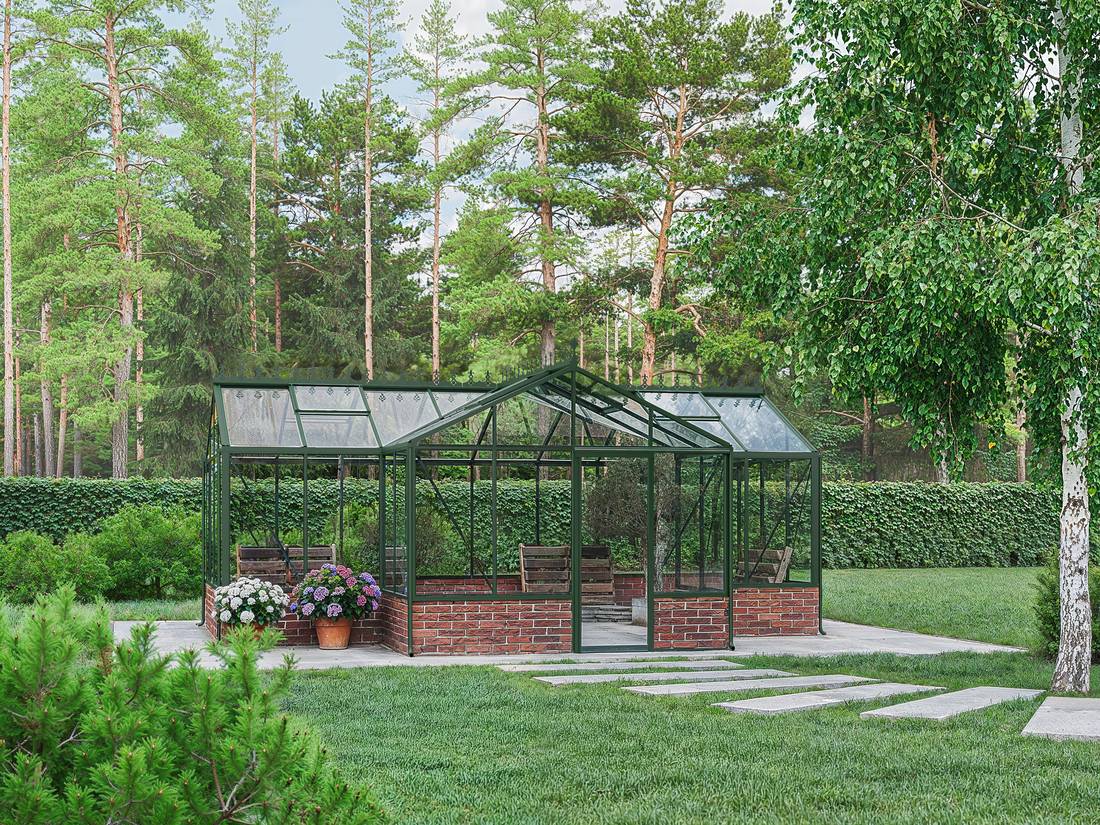

A T alakú építmények, oranzsériák vagy előépítménnyel rendelkező szerkezetek biztonságosabban ellenőrizhetők, ha az alaprajzot téglalapokra és csatlakozó zónákra bontja. Először jelölje a főtestet, majd minden keresztszárnyat, bejárati részt és visszaugrást. Minden zónánál rögzítse a szélességet, hosszúságot és a közös tengelyhez való helyzetet.

1. Jelölje a legkülső teljes kontúrt.
2. Rajzolja be a főtengelyeket és szimmetriavonalakat.
3. Méretezze külön a részterületeket.
4. Számolja és jelölje a belső és külső sarkokat.
5. Vesse össze a méretláncokat az összmérettel.
6. Egészítse ki az ajtó- és közlekedőzónát.

Egy terv tartalmazhat matematikailag hihető részméreteket, mégis hibásan tájolt lehet a telken. Ezért határozzon meg egyértelmű referenciaoldalt, például „ház felőli oldal” vagy „kerti kapu”. A viktoriánus üvegházakról szóló cikk történeti ihletésű ötleteit csak e műszaki alaprend után érdemes figyelembe venni.

A rajz átvitele a felállítás helyére

Kezdjen rögzített referenciavonallal, ne négy egymástól független ponttal. Ez lehet épületvonal, kifeszített zsinór tengelye vagy pontosan kimért alapvonal. Erről derékszögben mérje ki a további pontokat. A külső kontúrt és az alap kontúrját eltérő színnel jelölje.

A kezdés előtt a helyi feltételeket is ellenőrizni kell. Az engedély, bejelentés vagy külön előírás szükségessége többek között a szerkezettől, használattól, telektől, alaptól, méretektől, helyi HÉSZ-től és településképi vagy örökségvédelmi követelményektől függ. Az Üvegház vagy pergola építési engedélye első tájékoztatást ad; mindig az aktuálisan alkalmazandó helyi követelmények az irányadók.

Ne csak a négy sarkot ellenőrizze

Hosszú oldalak vagy tagolt alaprajzok esetén négy sarokpont nem elég. Ellenőrizze a közbenső tengelyeket, ajtónyílást, visszaugrásokat és csatlakozási helyeket. Mérje meg mindkét átlót, és ellenőrizze az oldalak hosszát is. Az egyenlő átlók csak megfelelő geometriai feltételek mellett igazolnak derékszögű alaprajzot; nem helyettesítik a magasság és síkpontosság vizsgálatát.

Ellenőrizze a lejtést, magas pontokat és szintkülönbségeket is. A helyes vízszintes kontúr egyenetlen talajon mégis szerelési problémákat okozhat.

Szűk helyen tűzze ki a modellt eredeti méretben

A helyigényt zsinór, jelölőfesték vagy laposan lefektetett lécek teszik közvetlenül láthatóvá. Állítson fel próbából egy létrát, vagy helyezzen el kartondobozt a gerincmagasság, illetve az eresz közeli tér érzékeltetésére. Nyissa ki a kerti kapukat, és talicskával is próbálja végig az útvonalat. Így felismerheti azokat az ütközéseket, amelyek a kis alaprajzon rejtve maradnak.

Rajzok falhoz épített és falra szerelt üvegházakhoz

Falhoz épített üvegháznál a meglévő fal geometriailag és szerkezetileg is fontos szerepet kap. Nemcsak a szélességet és a mélységet kell ismerni, hanem a csatlakozási magasságot, a tetőhajlást, a falprofilok helyét, valamint az ablakoktól, csövektől, tetőkinyúlásoktól és a vízelvezetéstől szükséges szabad távolságot is.

Vizsgálja meg a falat a teljes csatlakozási hosszon. A lábazati kiugrások, egyenetlen vakolat vagy ferde felületek megakadályozhatják, hogy a profil síkban felfeküdjön. A falrétegrend alkalmasságát és teherbírását projektenként kell elbírálni. Hasonló elhatárolást magyaráz a Falpergola vagy szabadon álló pergola összehasonlítás. További szerkezeti különbségeket a bioklimatikus vagy klasszikus pergola oldalon talál.

A belső tér tervezése szabad belméretek alapján

Használatkor a szabad szélességek a meghatározók. Ne vonjon le automatikusan feltételezett profilvastagságot a külső méretből. Használja a megadott belméreteket, vagy erősíttesse meg a kritikus távolságokat. A fő közlekedőt, mellékjáratokat, munkafelületeket, ültetőedényeket és ajtóterületet külön tervezze.

A magas növényeknek nem mindenhol szükséges gerincmagasság. A tető lejtése alatt az elérhető magasság az oldalfal felé csökken. A szellőzőablakokat, merevítőket és esőcsatornákat nem szabad polcokkal elzárni. Használatközpontú tervezéshez segítséget ad az Saláta az üvegházban és a Hőmérséklet és páratartalom cikk. A szerkezetnek azonban mindig hozzáférhetőnek kell maradnia a szerelési és karbantartási előírások szerint.

A dokumentumokat megfelelő sorrendben használja

A helyileg megjelenített szerelési útmutatók könyvtárát időben ellenőrizze. Célszerű munkasorrend:

1. Határozza meg egyértelműen a termékváltozatot és a rendelés tartalmát.
2. Olvassa el a műszaki áttekintő rajzot a külső kontúrhoz és magasságokhoz.
3. Azonosítsa az alap- vagy bázisrajzot.
4. Ellenőrizze a szerelési útmutatóban a lábazatot, ajtótájolást és csatlakozási részleteket.
5. Egyeztesse az aktuális dokumentumváltozatot a termékhez mellékelt dokumentumokkal.
6. Tisztázza a még bizonytalan méreteket a később nem módosítható elemek elkészítése előtt.

Ha két dokumentum eltér egymástól, ne a látványra hihetőbb érték alapján döntsön. Rögzítse a modellt, dokumentum címét, revízióját és az érintett méretpozíciót, majd forduljon a Kapcsolat oldalhoz. Általános segítséget a Hasznos információk között talál.

Ellenőrzések átvételkor és szerelés előtt

Összeszerelés előtt hasonlítsa össze a modellmegnevezést, a szállítási dokumentumok szerinti csomagok számát és a látható alkatrészjelöléseket. A csomagokat csak a megadott utasítások szerint bontsa fel vagy tárolja. Az alaprajz lehet helyesen előkészítve akkor is, ha eltérő változatot vagy ajtókonfigurációt szállítottak, illetve választottak.

• Egyezik a modell és változat a rendeléssel?
• Megfelel az ajtó helyzete a jóváhagyott tervnek?
• Kész, sík és méretileg ellenőrzött az alap?
• Rendelkezésre áll minden szükséges hozzáférési terület?
• Tisztázottak a csatlakozási részletek és vízelvezetési utak?
• Megvan a megfelelő szerelési útmutató?

Szervezési tudnivalókat az Vásárlás és szállítás és a Hogyan rendeljen oldalakon talál. Magyarországi szállítás esetén az Üvegházvásárlás magyarországi szállítással oldal is hasznos.

Gyakori hibák rajzok olvasásakor

• Modellnév használata alapméretként: A kerekített méretmegjelölés nem kivitelezési méretezés.
• Csak egy nézet olvasása: Az alaprajz és oldalnézet különböző kérdésekre válaszol.
• Külső és belső méret felcserélése: Ez túl keskeny közlekedőkhöz vagy munkafelületekhez vezet.
• Ajtómozgás figyelmen kívül hagyása: Az ajtó később ágyásnak, kerítésnek vagy lépcsőnek ütközik.
• Tükörképes tervezés: A perspektivikus képet tévesen kötelező ajtótájolásként értelmezik.
• PDF lemérése: A nagyítás és a nyomtatási méretarány hibás értékeket eredményez.
• Egységek keverése: A milliméteres értékeket centiméterként vagy méterként veszik át.
• Csak az átlók ellenőrzése: A magasság, oldalméretek és közbenső pontok ellenőrizetlenek maradnak.
• Karbantartási tér elfelejtése: A külső felületek és vízelvezetés később hozzáférhetetlenné válnak.

A tartós hozzáférhetőségről az Alumínium üvegház ápolása oldal ad tájékoztatást. Más vásárlók tapasztalatai az Üvegházértékelések között további gyakorlati szempontokat adhatnak, de nem helyettesítik a modellspecifikus rajzot.

Kérdések az üvegházelrendezés jóváhagyása előtt

• Rögzítették a pontos modell- és felszereltségi változatot?
• Melyik vonal jelöli a maximális külső méretet, és melyik a lábazatot?
• Melyik magassági szinttől mérik az ereszt és a gerincet?
• Hol van a szabad ajtónyílás, és hogyan mozog az ajtó?
• Helyesen tájolt a szerkezet a helyszínrajzon?
• Van külső távolság szereléshez, tisztításhoz és vízelvezetéshez?
• Felvették a falugrásokat, fákat, vezetékeket és tereplejtést?
• Egyeznek a részméretek, teljes méretek és átlók?
• Megerősítették az alapmegoldást a modellhez és helyszínhez?
• Ellenőrizték a helyi előírásokat kivitelezés előtt?

Gyakran ismételt kérdések

A megadott üvegházméretek belső vagy külső méretek?

Kifejezett jelölés nélkül ne tegyen feltételezést. A termékáttekintők gyakran névleges vagy külső méretet közölnek, míg a műszaki rajzok lábazati és belméreteket is tartalmazhatnak. Az adott dokumentum méretnyilai, viszonyítási vonalai és jelmagyarázata a döntő.

Megépíthetem az alapot a termékoldal méretei alapján?

Nem, csak a modellspecifikus alap-, lábazat- vagy szerelési rajzzal való összevetés után. A termékoldal elsősorban a választást segíti. Beton, falazat vagy más nehezen módosítható elem elkészítése előtt erősíttesse meg a kritikus méreteket.

Miért tér el a névleges méret a műszaki rajztól?

A névleges méret megkönnyíti a modellcsaládok besorolását, és lehet kerekített. A műszaki rajz ezzel szemben konkrét viszonyítási pontokat ír le. A profilok, lábazatok és szerkezeti tagolások eltérő tényleges méretekhez vezethetnek.

Mit jelent a „nem méretarányos”?

A rajzon látható hosszúságot nem szabad vonalzóval vagy képernyős eszközzel meghatározni. Kizárólag a beírt méretszámokat használja. Ha hiányzik egy szükséges méret, kérjen róla tájékoztatást.

Hogyan tudom meg, melyik oldalon van az ajtó?

Használja az alaprajzot, és keresse az ajtószimbólumot, nyitási irányt vagy alkatrészjelölést. Egyidejűleg határozza meg, honnan nézi az épületet. Ha a változat tükrözhető vagy az ábrázolás nem egyértelmű, megerősítés szükséges.

Mely méretek fontosak falhoz épített üvegháznál?

A szélesség és mélység mellett fontos a falcsatlakozás magassága, eresz helyzete, legmagasabb tetőél, tetőhajlás, profilhelyzet és a meglévő elemek távolsága. A fal síkpontosságát és az aljzat szerkezeti alkalmasságát is vizsgálni kell.

Mennyi további helyet hagyjak körben?

Nincs minden modellre és telekre érvényes általános érték. A szükséges tér a szerelés menetétől, tisztítástól, nyitott ablakoktól, vízelvezetéstől, közlekedőktől és helyi távolsági szabályoktól függ. Tervezzen valóban használható munka- és karbantartási területet, és ellenőrizze a helyi követelményeket.

Bizonyítják az egyenlő átlók, hogy az alap megfelelő?

Nem teljesen. Az egyenlő átlók fontos ellenőrzést jelentenek téglalap alakú alaprajznál, de az oldalhosszakkal, közbenső méretekkel, síkpontossággal és magassággal együtt kell vizsgálni őket. Összetett formáknál minden részterületet külön ellenőrizzen.

Melyik dokumentum érvényes, ha két méret eltér?

Ez nem dönthető el általánosan a dokumentum típusa alapján. Ellenőrizze a modellazonosítást és revíziót, majd erősíttesse meg a mérvadó értéket az eladóval. A tisztázásig ne módosítsa az alapot.

Hol találok jótállási és ápolási információkat?

A feltételek a Jótállás részben találhatók. Az ápolási utasításokat külön kövesse, mert a méretezett rajz, szerelési útmutató és karbantartási információ eltérő feladatokat szolgál.

Végső rajzellenőrzés

Az utolsó ellenőrzést ne csak az íróasztalnál, hanem a kitűzött helyszínen végezze el. Hasonlítsa össze a modellt, dokumentumverziót, külső kontúrt, lábazati méretet, magasságokat, ajtót, átlókat és csatlakozási zónákat. Ezután ellenőrizze a használhatóságot: teljesen működik az ajtó? Átjárhatók maradnak az utak? Elérhetők a tetőablakok, ereszcsatornák és külső felületek?

Megbízható terv csak akkor születik, ha a termékdokumentációban, az alapozási rajzban, a szerelési útmutatóban és a kitűzés során ugyanazokat a viszonyítási pontokat használják.

A jóváhagyott méreteket egyszerű ellenőrzőlistán dokumentálja, és fényképezze le a kitűzést. Így nyomon követhető marad, melyik változatot tervezték. Használati ötleteket a Bloomcabin Blog ad, de a műszaki döntéseknek mindig a kiválasztott modell dokumentumain kell alapulniuk.
