Fotók, méretek és rajzok árajánlatkéréshez

A helyszín strukturált dokumentálása megkönnyíti a megfelelő üvegház, pergola vagy kerti szauna kiválasztását. Ez az útmutató bemutatja, mely fotók, méretek, vázlatok és adatok segítik a megalapozott első értékelést.

A jó árajánlatkérés nem a lehető legtöbb fájllal, hanem követhető információkkal kezdődik. Szükség van egyértelműen megnevezett terméktípusra, tervezett használatra, teljes fotósorozatra, ellenőrzött méretekre és egyszerű helyszínrajzra. A lejtést, vízelvezetést, alapozási helyzetet, valamint a szállítási és szerelési hozzáférést is dokumentálja.

Ezek az anyagok nem helyettesítik a műszaki helyszíni vizsgálatot vagy az illetékes szakemberek szükséges terveit. Ugyanakkor segítenek a nyilvánvaló ütközések korai felismerésében, a visszakérdezések csökkentésében és a megfelelő kivitelek összehasonlításában. Ez vonatkozik üvegházakra és télikertekre, pergolákra, valamint a szaunákra.

Gyors ellenőrzőlista árajánlatkéréshez

Elküldés előtt ellenőrizze, hogy a csomag legalább az alábbiakat tartalmazza:

• a kívánt terméktípust és tervezett használatot;
• a tervezett helyszín címét, vagy legalább irányítószámát és települését;
• áttekintő fényképeket több irányból;
• részletfotókat falakról, talajról, vízelvezetésről, akadályokról és megközelítésről;
• a rendelkezésre álló hosszúságot, szélességet és lényeges magasságokat;
• az épületektől, falaktól, fáktól, utaktól és telekhatároktól mért távolságokat;
• adatokat a lejtésről és a tervezett aljzatról, illetve alapról;
• méretláncokkal és északi iránnyal ellátott alaprajzot;
• információt a behajtásról, lerakodási pontról és szállítási útvonalról;
• megjegyzéseket vezetékekről, aknákról, tetővíz-elvezetésről és más műszaki berendezésekről;
• egyértelműen jelölt igényeket, feltételezéseket és még tisztázatlan kérdéseket.

Ha egyes adatok hiányoznak, ne becsülje meg őket, és ne írja be látszólag pontos méretként. Inkább jelölje például úgy, hogy „még ellenőrizendő” vagy „hozzávetőleges helyzet”. Így világos marad, mely információk megbízhatók.

1. Határozza meg a terméket és tervezett használatát

Először nevezze meg, mely kivitel jöhet szóba: szabadon álló üvegház, falhoz csatlakozó üvegház, oranzséria, falra szerelt vagy szabadon álló pergola, téglalap alakú kerti szauna vagy hordószauna. Ha még összehasonlít, írja le kifejezetten az alternatívákat. A különböző kategóriákról áttekintést ad a teljes termékválaszték.

A használati cél befolyásolja a helyszín célszerű értékelését. Üvegháznál például a termesztőfelület, közlekedőutak, szellőzés és vízhez való hozzáférés lényeges. Aki először több kertkoncepciót vizsgál, további útmutatást talál a fóliasátrak cikkében, a viktoriánus üvegházakról szóló útmutatóban és az oranzséria mint üvegházkoncepció.

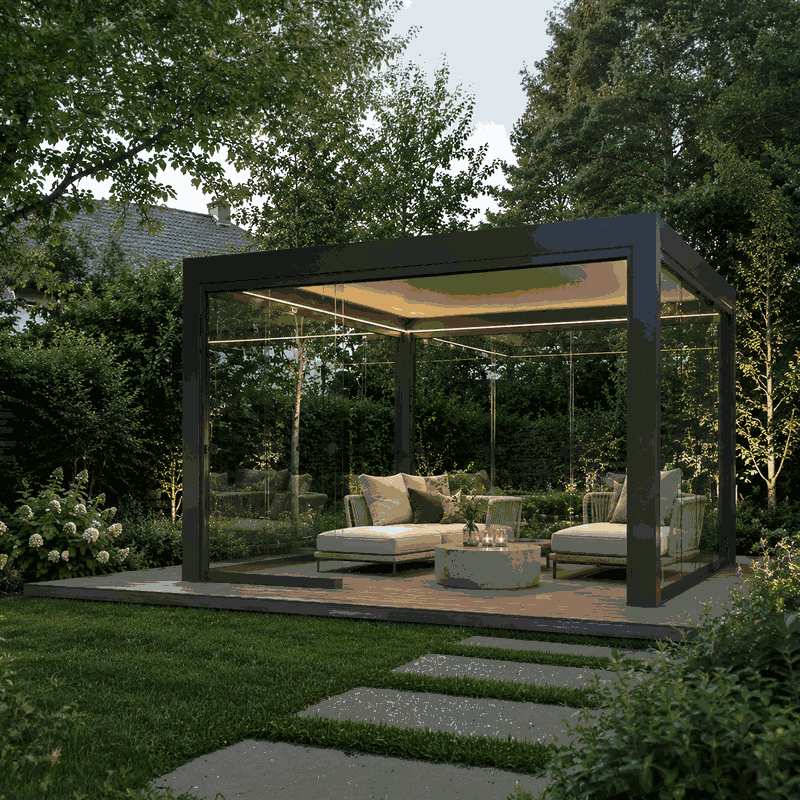

Pergolánál jelezze, hogy elsősorban ülőhelynek, árnyékolásnak, időjárás elleni védelemnek vagy a ház és kert közötti átmenetnek szánja-e. Szükség esetén előbb hasonlítsa össze a bioklimatikus és klasszikus pergolákat valamint a falhoz rögzített és szabadon álló pergolákat. Szaunánál a várható személyszám, az előnyben részesített forma és a tervezett műszaki felszereltség is kerüljön a kérésbe. Az olyan termékpéldák, mint az Elma S kerti szauna, az Elma L kerti szauna vagy a HC150 hordószauna segítenek a kívánt alapforma egyértelmű megnevezésében.

2. Készítsen teljes sorozatot helyszínfotókból

Ne csak a szabad területet fényképezze le. A műszaki első értékeléshez a helyszínnek térbeli összefüggésében kell látszania. Az áttekintő felvételek megmutatják a házhoz, kerthez, utakhoz és határokhoz való viszonyt. A részletfotók a csatlakozásokat, szintkülönbségeket és akadályokat dokumentálják.

Javasolt fotósorrend

1. Megközelítés: Fényképezze végig a behajtót a közúttól a lehetséges lerakodási pontig.
2. Szállítási útvonal: Mutassa meg a kapukat, átjárókat, lépcsőket, szűk kanyarokat, falakat, előtetőket és érzékeny burkolatokat.
3. Összkép: A tervezett helyszínt mind a négy fő irányból fényképezze le. Lépjen kellően hátra.
4. Talajfelület: Fényképezze le a burkolatot, talajt, meglévő alapokat, éleket, aknákat és látható lejtéseket.
5. Szomszédos építmények: Dokumentálja a homlokzatokat, tetőtúlnyúlásokat, ejtőcsöveket, ablakokat, ajtókat, lábazatokat, lépcsőket és falakat.
6. Akadályok: Mutassa meg a fákat, sövényeket, kerítéseket, lámpákat, vezetékeket, kültéri berendezéseket és tartósan telepített kerti elemeket.
7. Méretezett fotók: Egészítse ki a sorozatot olyan képekkel, amelyeken egy mérőléc vagy mérőszalag jól leolvashatóan van elhelyezve egy fontos pontnál.

A fotón látható mérce segíti a tájékozódást, de nem helyettesíti az írásban megadott méretet. A perspektíva, nagylátószögű objektívek és magasságkülönbségek jelentősen torzíthatják a távolságokat.

Amire ne hagyatkozzon kizárólag

• egyetlen panorámaképre;
• ingatlanhirdetési vagy régebbi kertfotókra;
• takart talajt ábrázoló fényképekre;
• olyan kézzel felírt méretekre, amelyek viszonyítási pontjai nem azonosíthatók;
• lépték nélküli térképképernyőképekre;
• fűre tett jelölésre feliratozott méretek nélkül.

Ha növényzet vagy tárolt tárgyak takarnak fontos éleket, lehetőség szerint oldalirányból is fényképezze le a területet. Jelezze, mely elemeket távolítják el, és melyek maradnak tartósan a helyükön.

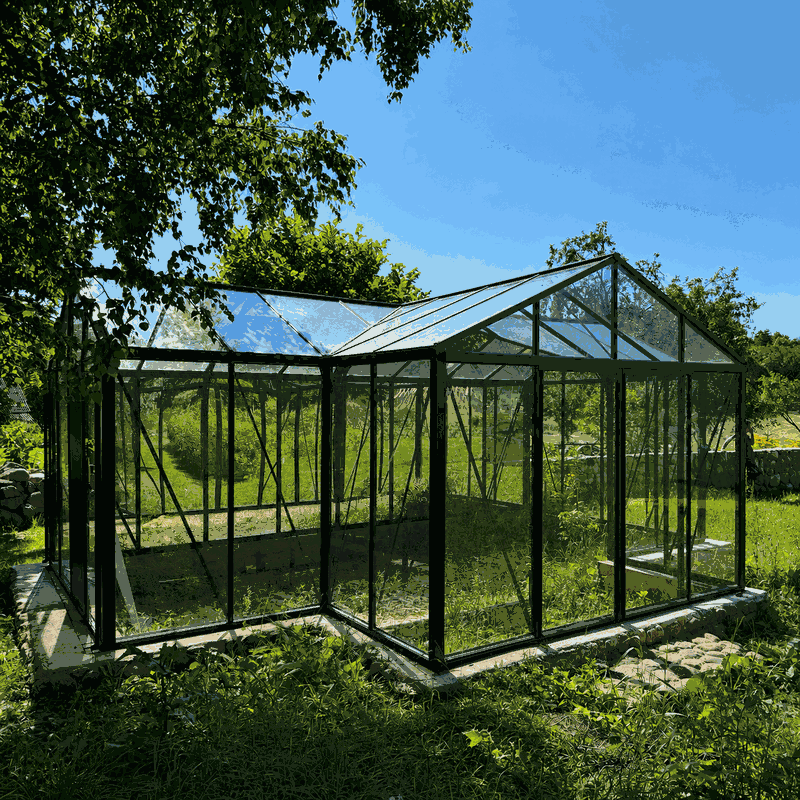

3. Mérje fel a rendelkezésre álló területet

A ténylegesen használható területet mérje meg, ne csupán a kívánt termék méretét. A kérésnek meg kell mutatnia, mennyi hely áll összesen rendelkezésre, és milyen távolságok maradnak a rögzített tárgyaktól. Két méretszint hasznos: a helyszín teljes mérete és az akadályokhoz mért egyedi részméretek.

Mérés	Miért szükséges	Megfelelő adat
Teljes hossz és szélesség	Meghatározza a tervezési területet	Nevezzen meg egyértelmű végpontokat és egységet
Átlók	Megmutatják, derékszögű-e a téglalap alakú terület	Mérje meg mindkét átlót
Távolságok az akadályoktól	Az elérést, használatot és lehetséges ütközéseket ellenőrzik	Egyértelműen megnevezett éltől mérjen
Magasságkülönbségek	Dokumentálják a lejtést és lépcsőket	Számozza a mérési pontokat a vázlaton
Nyílások és utak	A szállítás és későbbi használat szempontjából fontosak	Szabad szélesség, szükség esetén szabad magasság

Következetesen millimétert vagy centimétert használjon, és minden mérethez írja oda az egységet. Ne keverje az egységeket ugyanazon a rajzon. Azt is adja meg, hogy kész felületek, nyers élek vagy csak hozzávetőlegesen jelölt pontok között mért-e.

Egy téglalap alakúnak látszó terület nem feltétlenül derékszögű. Ezért mérje meg mindkét átlót. Az eltérő hosszúságú átlók szabálytalanságra utalnak, de annak okát nem mutatják meg. Első termékválasztáshoz a pergolaméret-útmutató is használható. A termék méretei azonban nem azonosíthatók a szükséges építési és közlekedési térrel.

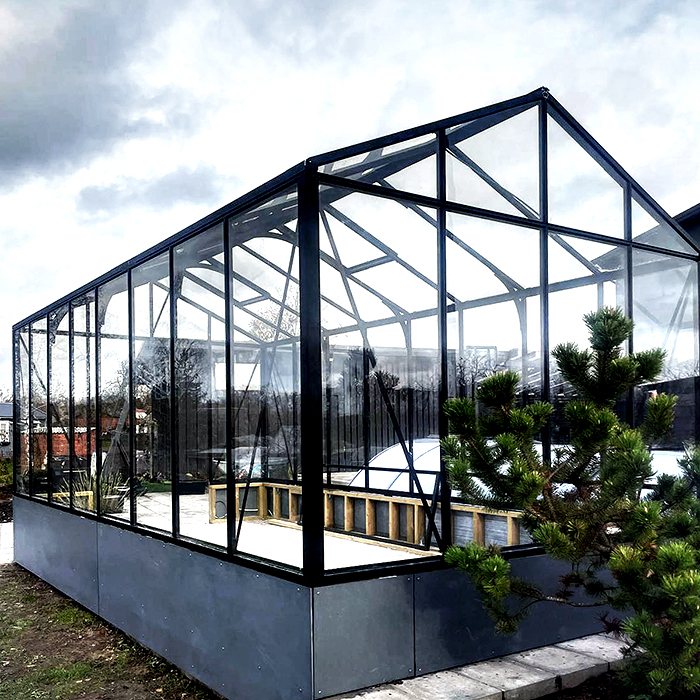

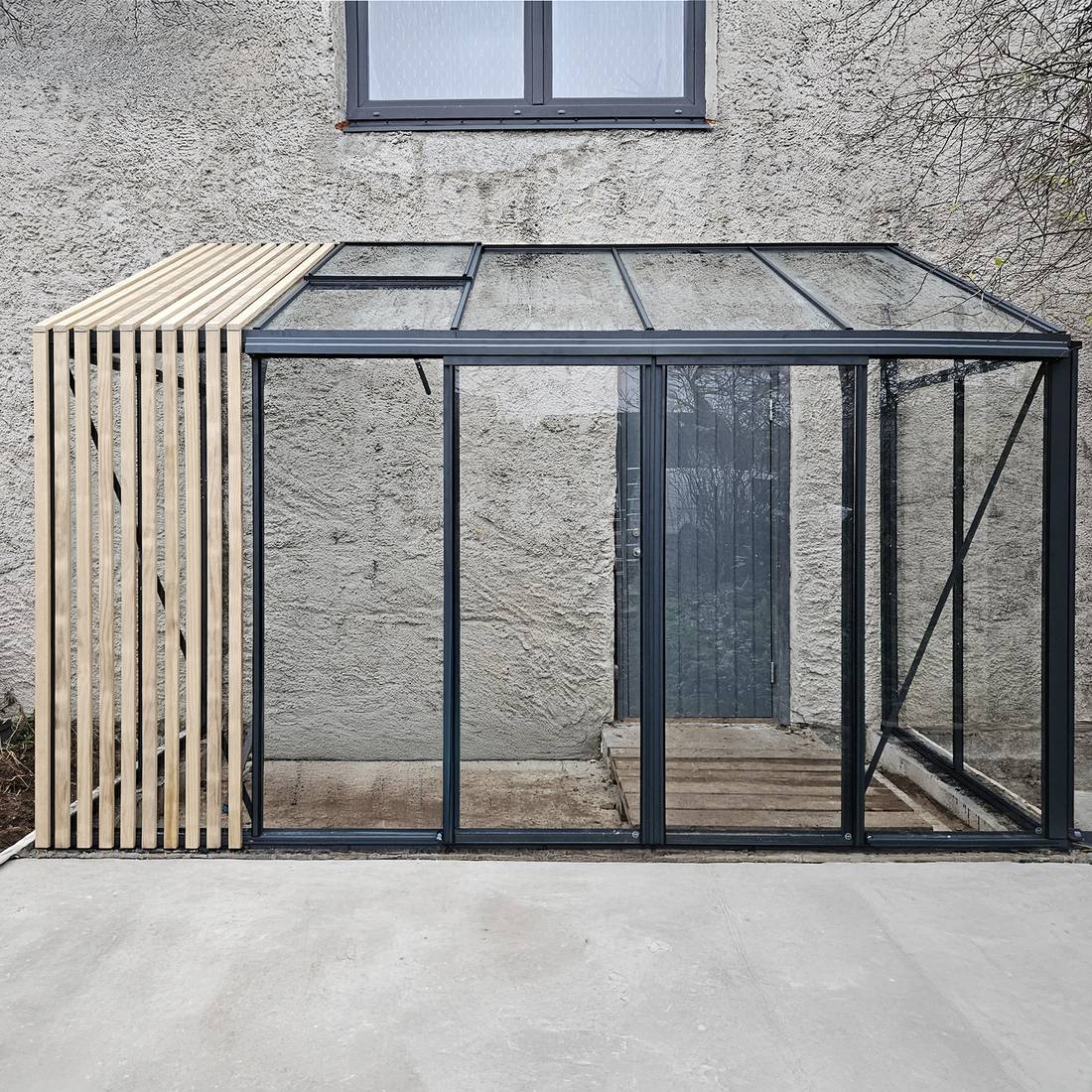

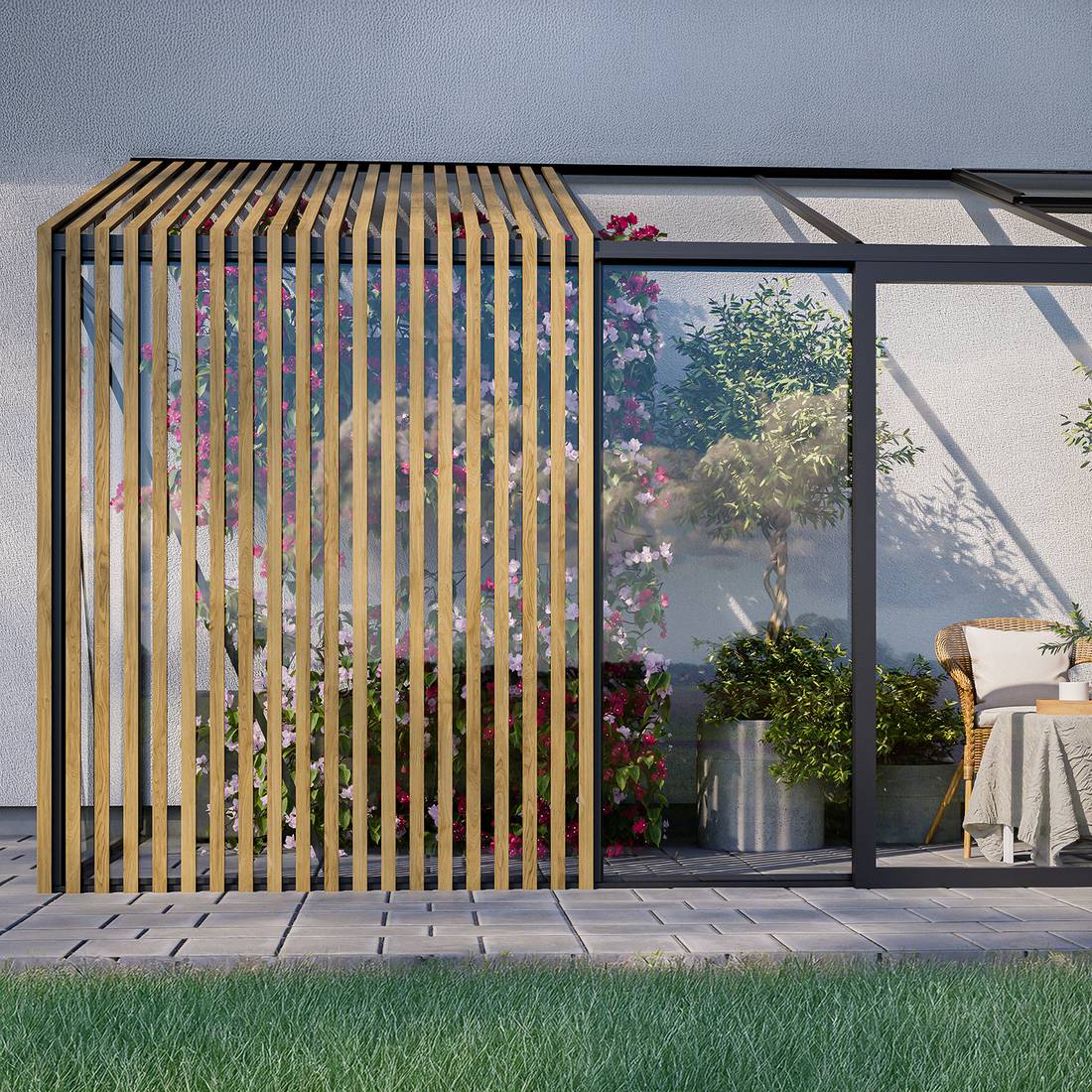

4. További méretek falhoz kapcsolódó projektekhez

Falhoz csatlakozó üvegháznál vagy falhoz rögzített pergolánál a homlokzat a tervezés része. Az olyan általános adat, mint „a ház fala körülbelül hat méter hosszú”, nem elegendő. Készítsen egyenes homlokzati nézetet, és tüntesse fel a következő méreteket:

• használható falszélesség a rögzített határok között;
• magasság a tervezett kész padlószinttől az ereszig vagy tetőtúlnyúlásig;
• ablakok és ajtók helyzete, szélessége és magassága;
• minden nyílás távolsága egyértelműen meghatározott referenciasaroktól;
• ablakpárkányok, lábazatok, párkányok és ejtőcsövek kiállása;
• kültéri lámpák, szellőzőnyílások, vízcsapok és műszaki eszközök helye;
• a falszerkezet ismert rétegrendje, beleértve a külső hőszigetelést vagy burkolatot;
• tetővíz-elvezetés és a víz lefolyásának iránya.

A teljes falat lehetőleg szemből, majd mindkét oldalról is fényképezze le. A rögzítés módját nem szabad kizárólag fotók alapján meghatározni. A teherbírást, a fogadófelületet és a megfelelő rögzítőelemeket az adott projektre kell értékelni. Ha a falszerkezet nem egyértelmű, arra megfelelően képzett szakember vizsgálata szükséges.

5. Dokumentálja a lejtést, vízelvezetést és tervezett felállítási felületet

Egy látszólag sík terasz rendelkezhet tervezett vízelvezetési lejtéssel. A gyepfelületeken gyakoriak a helyi mélyedések, feltöltések vagy puha szélső zónák. Ezért ne csak azt jegyezze fel, hogy „sík” vagy „lejtős”, hanem mérje meg a magasságkülönbségeket rögzített pontok között.

Gyakorlati ábrázolás lehet négy sarokpont és egy középpont. Jelöljön ki egy pontot magassági referenciának, és írja be a relatív eltéréseket a vázlatba. Ha nincs megfelelő mérőeszköze, jelölje a lejtést ellenőrizetlenként. Ne találjon ki pontosságot.

Mutassa meg azt is, merre folyhat el a felszíni és tetővíz. Fontosak a padlóösszefolyók, ereszcsatornák, ejtőcsövek, angolaknák, pincelejárók és alacsonyabban fekvő szomszédos felületek. Egy új szerkezet nem torlaszthatja fel vagy terelheti problémásan a vizet. A követelményeket és megengedett megoldásokat helyszínenként kell ellenőrizni.

Közölje, hogy van-e már betonfelület, burkolat, sávalap vagy csak természetes talaj. Pergolákhoz a pergolaalap-útmutató ad előzetes áttekintést. Nem helyettesíti a talajhoz és konkrét projekthez igazított tervezést.

6. Készítsen egyszerű helyszínrajzot

Árajánlatkéréshez általában nincs szükség professzionális CAD-fájlra. Egy tiszta kézi vázlat elegendő lehet, ha teljesen feliratozott, jól olvasható és ellentmondásmentes. Használjon négyzetrácsos papírt vagy egyszerű rajzprogramot. A vázlat alaprajzot mutasson; falhoz kapcsolódó projektnél homlokzati nézet is szükséges.

Ezek az elemek kerüljenek az alaprajzba

• a rendelkezésre álló terület körvonala;
• a termék kívánt helye és tájolása;
• ház, garázs, falak, utak és teraszszélek;
• telekhatárok, amennyiben vonaluk biztosan ismert;
• fák, nagyobb bokrok és egyéb akadályok;
• ajtók és kívánt nyitási irányok;
• lerakodási pont és szállítási útvonal;
• aknák, vezetékek, lefolyók és műszaki csatlakozási pontok;
• méretláncok, átlók és számozott magassági pontok;
• északi nyíl és a fényképek készítési iránya.

Számozza meg a fotókat, és írja be a számokat nézési iránnyal együtt a rajzba. Így például a „07. fotó, dél felé a házfalra nézve” egyértelműen hozzárendelhető. Ha két lehetséges helyzetet vizsgál, inkább két külön változatot rajzoljon, mint több egymásra helyezett körvonalat.

A műholdképek kiegészíthetik a környezet ábrázolását, de nem mérvadók. Telekhatárok, aktuális növényzet és magassági viszonyok nem vezethetők le belőlük megbízhatóan.

7. Magyarázza el a szállítási és szerelési hozzáférést

A helyszín lehet tágas, miközben az odavezető út jelentős korlátozásokat rejt. Ezért dokumentálja a lehetséges szállítójárműtől a felállítási felületig tartó teljes útvonalat. Adja meg a legszűkebb szabad szélességet, a meglévő magassági korlátozásokat, lépcsőket és éles irányváltásokat.

• Meg tud állni megfelelő jármű a közelben?
• Vannak behajtási korlátozások, kapuk vagy szűk útszakaszok?
• Milyen messze van a lerakodási pont a helyszíntől?
• Gyepen, kavicson, lépcsőn vagy érzékeny burkolaton vezet az út?
• Épületen keresztül kell szállítani az elemeket?
• Vannak időszakos akadályok, például parkoló járművek vagy zárható behajtók?

Válassza szét a megerősített körülményeket és a feltételezéseket. Az általános folyamatról a Vásárlás és szállítás oldalon talál információt. Helyszínspecifikus kérdéseknél a kapcsolatfelvételt érdemes korán kezdeményezni.

8. Ellenőrizze korán a helyi projektfeltételeket

Az, hogy szükség van-e engedélyre, egyszerű bejelentésre, meghatározott elhelyezési távolságokra vagy más eljárásra, többek között a helyszíntől, az önkormányzati szabályoktól, a helyi építési szabályzattól és a konkrét projekttől függ. Ne feltételezze, hogy egy hasonló szomszédos projekt automatikusan azonos feltételek alá esik. Első tájékozódást ad a Kell építési engedély üvegházhoz vagy pergolához?című cikk. Az Ön telkére vonatkozó követelményeket az illetékes szerveknél kell tisztázni.

Dokumentálja az ismert telekhatárokat, továbbá az ingatlant érintő kötelezettségeket, vezetéknyomvonalakat és védőterületeket, amennyiben ezek a projekt szempontjából lényegesek lehetnek. A Bloomcabin kerti fotók alapján nem tud telekhatárt igazolni. Bizonytalanság esetén megfelelő meglévő dokumentáció vagy szakszerű földmérés szükséges.

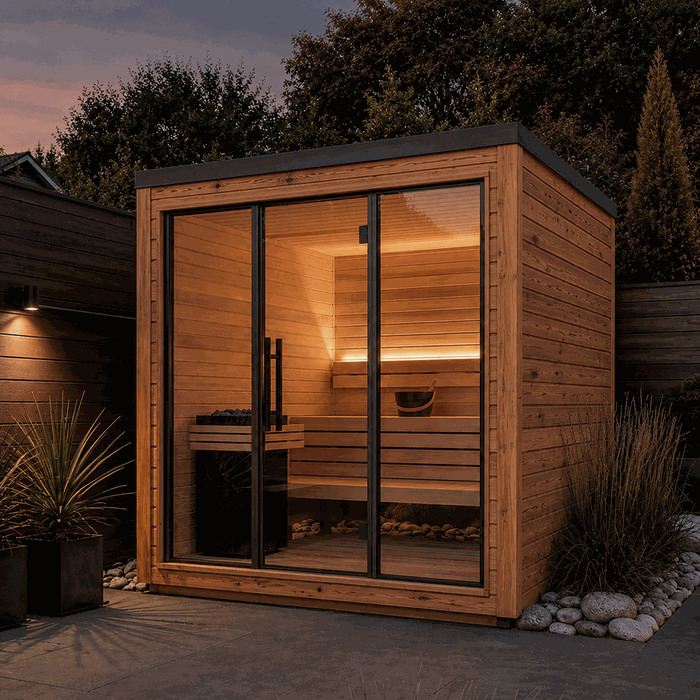

Kerti szaunánál a tervezett energiaellátást, vezetékezést, szellőzést, vízelvezetést és biztonságos megközelíthetőséget is figyelembe kell venni. Az elektromos csatlakozások tervezését és kivitelezését bízza az adott munkára megfelelően képzett villamos szakemberre; más szakmunkáknál is ellenőrizze a helyi követelményeket. Írja bele a kérésbe, hogy a csatlakozások már rendelkezésre állnak, csak tervezettek vagy még teljesen tisztázatlanok.

Az anyag- és használatválasztás is befolyásolhatja a tervezést. Információk a polikarbonátról üvegházaknál, a bioklimatikus pergolákról és tetőváltozatokról vagy az automatikus ablaknyitókról segíthetnek a nyitott felszereltségi kérdések rendezésében.

9. Adja meg igényeit, de ne méretként

Az igények fontosak, de el kell különíteni őket a mért tényektől. Például írja azt, hogy „előnyben részesített szélesség körülbelül négy méter, mért rendelkezésre álló szélesség 4,65 méter”, ne csak azt, hogy „négy méter széles”. A színt, ajtóhelyzetet, üvegezést, tetőkivitelt vagy tartozékokat is preferenciaként jelölje.

Ha prioritásai versengenek egymással, állítsa őket sorrendbe. Írja például először a maximális hasznos területet, utána a lehető legszabadabb kilátást, végül az ajtó kívánt helyzetét. Így egy alternatíva tárgyilagosan értékelhető anélkül, hogy egy igényt tévesen változtathatatlan helyszíni feltételnek tekintenének.

10. Rendezze áttekinthetően a fájlokat

Nevezze el a fájlokat következetes rendszerben, például „01_Behajtás”, „02_Szállítási_útvonal”, „03_Helyszín_Észak” és „Terv_Alaprajz_V2”. Ne zsúfolja az összes képet nehezen olvasható képernyőmentésekbe. Az eredeti fotók több részletet őriznek meg, és jobban nagyíthatók.

Egy rövid kísérőlista tartalmazza, mely fájlokat csatolta, mikor mérte fel a helyszínt, és mely pontok maradtak nyitva. Módosított vázlat esetén a régi változat ne kapja ugyanazt a fájlnevet. Használjon dátumot vagy verziószámot, és világosan jelölje, melyik változat az aktuális.

11. A megfelelő időben használja a termékdokumentációt

Termékrajzok és szerelési dokumentumok akkor hasznosak, amikor a kivitel már szűkebb körre szűkült. Ezekből igazolt külső méreteket és csatlakozási elveket használjon, de ne vegyen át adatokat hasonló kinézetű modellről. Mindig ellenőrizze, hogy a dokumentum, a modell és a verzió összetartozik-e.

Előkészítő információkat a Hasznos információk részben talál. A későbbi használatra vonatkozó tanácsokat, például az alumínium üvegház ápolását, a helyszínméretektől elkülönítve kezelje. A garanciára vonatkozó információk sem teszik feleslegessé a tervezett helyszín pontos dokumentálását.

12. Küldés előtt ellenőrizze a dokumentumcsomagot

Végezzen végső következetességi ellenőrzést. Egyeznek a vázlat és a kísérőszöveg méretei? Fel vannak tüntetve az egységek? A fotók egyértelműen hozzárendelhetők? Az átjárók szélességét és magasságát külön rögzítette? Látható, mely terület meglévő és melyik csak tervezett?

Az árajánlatkérés különösen jól ellenőrizhető, ha egy harmadik személy a dokumentumok alapján úgy is le tudja írni a helyszínt, hogy nem látta azt.

Jelölje nyíltan a tisztázatlan pontokat. Egy egyértelműen megnevezett hiány hasznosabb, mint egy becslés, amelyre további döntések épülnek. Ha később megváltozik egy méret, küldje el a teljes javított változatot, és emelje ki a módosítást.

Gyakran ismételt kérdések

Szükségem van professzionális rajzokra az árajánlatkéréshez?

Az első kéréshez általában elegendő egy tiszta, méretezett kézi vázlat. Bonyolult csatlakozásoknál, tisztázatlan határoknál, igényes alapoknál vagy jelentős magasságkülönbségeknél professzionális felmérés és tervezés válhat szükségessé. Ennek szükségessége a konkrét helyszíntől függ.

Elküldhetem csak a kívánt üvegház méreteit?

Nem. A termékméretek nem mutatják meg, hogy elegendő hely van-e a felállításhoz, ajtókhoz, karbantartáshoz, vízelvezetéshez és megközelítéshez. Küldje el a rendelkezésre álló terület méreteit és a szomszédos tárgyaktól mért távolságokat is.

Hány helyszínfotót küldjek?

Nincs rögzített szám. A teljes lefedettség a döntő: behajtás, szállítási útvonal, négy helyszínnézet, talaj, szomszédos építmények és lényeges részletek. Egyszerű, szabad helyszínnél kevesebb kép is elég lehet, mint szűk falra szerelt megoldásnál.

Helyettesíthetik a fotók a méréseket?

Nem. A fotók térbeli összefüggést adnak, de a perspektíva és az objektív torzíthatja a méretarányokat. A méretekhez világosan meghatározott kezdő- és végpont, valamint egység szükséges.

Csatoljak műholdképeket?

Kiegészítő áttekintésként hasznosak lehetnek. Ne használja őket pontos méretek, határok vagy magasságok bizonyítékaként. Az aktuális fotók, saját felmérés és megbízható meglévő dokumentumok más funkciót töltenek be ezeknél az adatoknál.

Mi a teendő, ha a helyszín nem sík?

Mérje meg és jelölje a magasságkülönbségeket több ponton. Mutassa a lejtés irányát, lépcsőket és vízelvezetést. Az alépítményhez vagy alaphoz szükséges megoldást a termék, a talaj és a helyi körülmények alapján kell meghatározni.

Mit küldjek falhoz csatlakozó üvegházhoz?

Szükséges a fal teljes, szemből készített felvétele, oldalirányú fotók, méretezett homlokzati nézet, talajméretek, valamint adatok az ablakokról, ajtókról, tetőtúlnyúlásokról, lábazatokról, ejtőcsövekről és ismert falszerkezetekről. A falrögzítés alkalmasságát külön kell ellenőrizni.

Be kell rajzolni a közművezetékeket?

Igen, amennyiben helyzetük ismert, és az építés, rögzítés vagy üzemeltetés szempontjából lényeges. Jelölje a vizet, áramot, vízelvezetést, aknákat és föld alatti vezetékterületeket. Feltételezett helyzetet kifejezetten nem igazoltként kell megjelölni.

Igazolhatja a Bloomcabin a telekhatáromat fotók alapján?

Nem. A kerítések, sövények és burkolatszélek nem feltétlenül egyeznek a jogilag vagy földmérésileg mérvadó határral. Használjon megfelelő dokumentumokat, és a bizonytalanságokat tisztázza szakszerűen.

Igazolja az ajánlat, hogy a helyszín szerelésre kész?

Nem automatikusan. Az ajánlat a rendelkezésre bocsátott információkon alapul, és nem helyettesíti a szükséges helyszínvizsgálatot, alaptervezést, engedélyt vagy szaktervezést. A szükséges előkészítő munkákat a konkrét projektnél kell tisztázni.

Küldjek karbantartási kérdéseket is az árajánlatkéréssel?

Megadhat releváns használati igényeket, például a tisztításhoz szükséges hozzáférést. Az általános karbantartási kérdéseket azonban a méretektől és helyszínadatoktól elkülönítve érdemes felsorolni. Így a műszaki dokumentáció egyértelmű marad.

Mi történik, ha megváltoznak a méreteim?

További döntések előtt tájékoztassa a Bloomcabin márkát, és küldjön aktualizált, teljesen feliratozott rajzot. Nevezze meg kifejezetten a megváltozott értékeket. Ne dolgozzon párhuzamosan több, nem egyértelműen jelölt változattal, mert régi méretek véletlenül tovább használhatók.
