Lire correctement les dimensions et plans techniques d’une serre

Ce guide montre comment analyser méthodiquement les plans cotés, plans au sol, élévations et notices de montage d’une serre afin de vérifier, avant commande et pose, contour extérieur, fondations, porte, hauteurs, intérieur et raccordements.

Un dessin de serre n’est pas une image décorative, mais une description technique condensée. Il indique l’emprise, les jonctions entre éléments et les distances utiles aux fondations, au montage et à l’usage. Les erreurs viennent souvent d’une confusion entre cote nominale, extérieure, de fondation et espace intérieur libre.

Ne vous fiez donc pas à une seule mesure. Lisez ensemble plan, élévations, détails et notice de montage. En cas de doute, faites confirmer la dimension par écrit avant de réaliser les fondations, surtout pour une grande orangerie, une forme en T ou un modèle raccordé à un mur existant.

Identifier d’abord le type de dessin

Le type de dessin détermine ce que vous pouvez y lire. Un plan au sol montre la serre vue du dessus. Il permet de contrôler largeur, longueur, position de porte, forme et contour des fondations. Une vue de face, de côté ou arrière indique les hauteurs, pentes de toit, hauteurs d’égout, faîtages et divisions des parois et toitures. Une coupe traverse mentalement le bâtiment et peut révéler les hauteurs libres ou raccords de profilés.

Vues éclatées et étapes de montage expliquent l’ordre, les fixations et l’orientation des pièces. Les détails agrandissent certains raccords, comme le socle, le seuil ou le profil mural. Les perspectives facilitent la compréhension spatiale, mais ne fournissent généralement pas une base fiable pour l’implantation.

Notez sur chaque document modèle, variante, révision et vue représentée. Pour une construction apparemment symétrique, une flèche nord ou un repère « côté jardin » évite d’inverser gauche et droite.

Comprendre les dimensions essentielles d’une serre

Largeur et longueur hors tout

Largeur et longueur peuvent viser le bord extérieur du profilé ou du socle, l’axe d’un élément porteur ou le bord des fondations. Flèches et lignes d’attache précisent les repères. Jusqu’aux bords extrêmes des profilés, la cote est généralement extérieure ; sur une base en retrait, elle peut concerner le socle ou l’appui.

Pour un rectangle, multiplier deux valeurs ne suffit pas à planifier l’emprise. Débords de toit, descentes d’eau, porte ouverte et accès de montage peuvent dépasser le contour indiqué. Consultez la rubrique Serres et jardins d’hiver. Le guide consacré aux orangeries, dimensions et formes apporte aussi des repères.

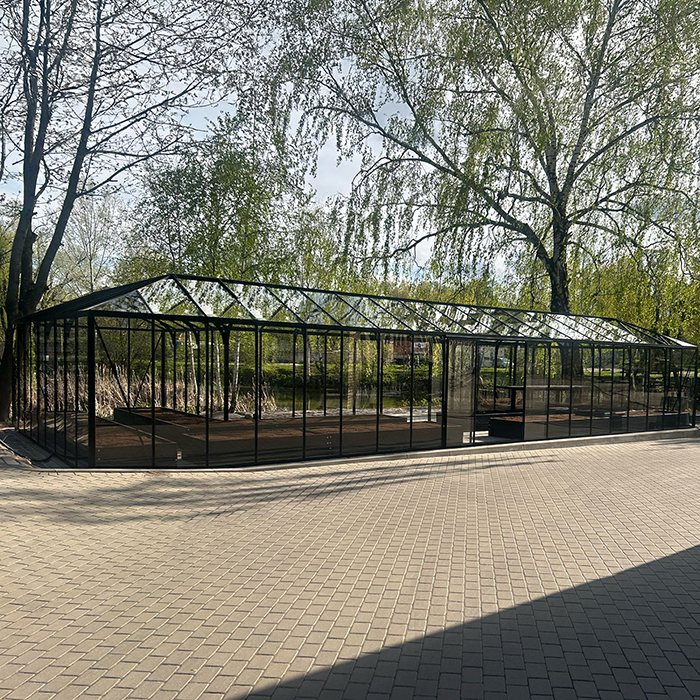

Hauteur d’égout, faîtage et hauteur totale

La hauteur d’égout se situe à la jonction du mur latéral et du toit ; le faîtage est le sommet d’un toit classique à deux versants. Une hauteur totale peut inclure d’autres éléments. Vérifiez toujours le repère inférieur du plan : dessus fini des fondations, sol, dessous du socle ou autre niveau défini.

Les hauteurs conditionnent aussi les dégagements sous branches, gouttières, saillies et autres éléments. Une fenêtre de toit ouverte peut dépasser l’enveloppe fermée : ne planifiez pas seulement d’après la vue fermée.

Dimensions de porte

Pour une porte, distinguez l’ouverture brute ou du cadre, la largeur de passage libre et l’encombrement extérieur. Pour une brouette, une table ou des outils, retenez l’ ouverture de passage libre qui compte. La dimension extérieure du cadre ne dit pas automatiquement quelle largeur est réellement praticable.

Vérifiez aussi le mode d’ouverture et l’espace requis. Une porte battante demande une zone de rotation ; une porte coulissante, de la place le long de la façade. Le seuil et le futur chemin peuvent également compter. Étudiez la porte avec les circulations extérieure et intérieure ainsi que les fondations.

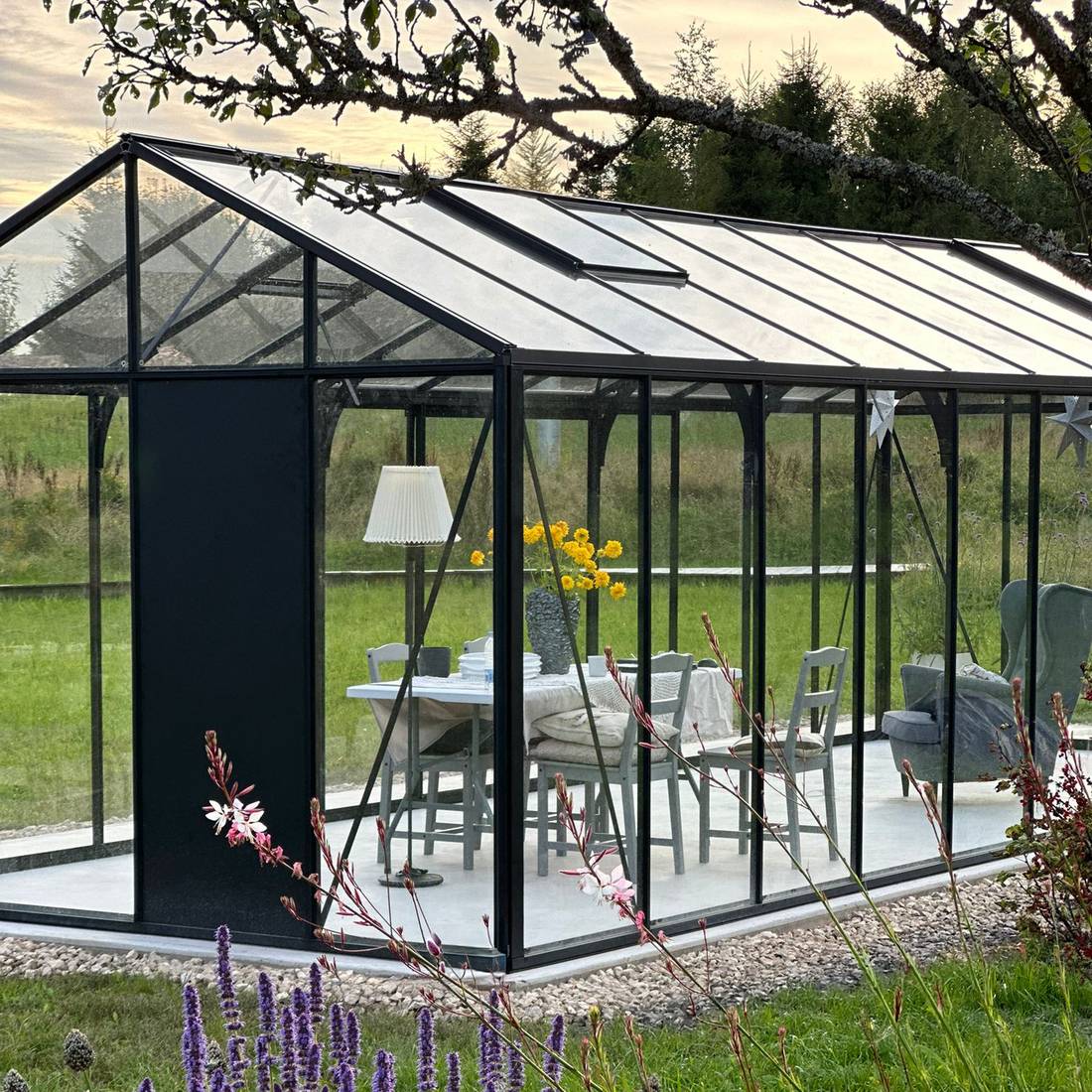

Trame des panneaux et divisions vitrées

Beaucoup de serres en aluminium comportent des travées répétées. Les chaînes de cotes peuvent représenter une trame d’axes, les panneaux ou la longueur totale. N’additionnez les cotes partielles que si leurs repères sont identiques. Profilés et travées d’extrémité peuvent expliquer un écart entre la somme supposée des panneaux et la cote extérieure.

Cette division aide à placer accessoires, aérations, étagères et cultures, mais ne constitue pas une trame librement modifiable. Consultez l’article sur le polycarbonate en serre. Les documents techniques du modèle restent déterminants.

Lire le langage des lignes de cote

Une cotation comprend généralement valeur, ligne de cote, flèches ou extrémités et lignes d’attache vers les points mesurés. Une cote globale couvre toute la distance ; une chaîne la divise. Des indications entre parenthèses ou marquées peuvent n’être qu’informatives. Ne généralisez pas : consultez la légende du dessin.

Diamètre, rayon, angle, pente et niveau ont leurs propres symboles. Ne confondez pas axes ou arêtes cachées avec les bords extérieurs. Sans légende, clarifiez toute interprétation déterminante.

Ne jamais mesurer l’écran ou l’impression

Ne mesurez pas un PDF à l’écran : zoom, écran et ajustement changent l’affichage. Une impression peut aussi être réduite, agrandie ou déformée. Même si une échelle figure, la cote inscrite prévaut, sauf indication contraire.

Avec la mention « non à l’échelle » ou son abréviation, utilisez uniquement les cotes inscrites ; ne déduisez jamais une valeur manquante du dessin.

Vérifier les unités sur chaque document

Vérifiez si les cotes sont en millimètres, centimètres ou mètres. Les dessins techniques emploient souvent les millimètres, les plans de situation les mètres. Avec plusieurs documents, notez toujours les unités et ne convertissez qu’à la fin.

Attention aussi aux séparateurs décimaux : vérifiez les valeurs avant de les copier dans un logiciel ou un tableau qui interprète différemment virgule et point.

Cote nominale, emprise réelle et espace intérieur utile

Une désignation de taille sert souvent à classer le modèle sans correspondre exactement à son emprise extérieure. La cote nominale n’est donc pas automatiquement une cote de fondation. L’ emprise réelle décrit le contour requis pour le socle ou la base. L’ espace intérieur utile est encore réduit par les profilés, contreventements, portes et aménagements.

Type de cote	Usage courant	À vérifier avant exécution
Cote nominale	Comparaison et classement des modèles	Ne pas l’utiliser directement pour les fondations
Cote extérieure maximale	Emprise et distances	Ajouter débords et éléments ouverts
Cote de socle ou d’appui	Planification de la base porteuse	Contrôler repères et équerrage
Cote intérieure libre	Allées, tables et usage	Tenir compte des contreventements et portes

Ces termes existent aussi pour d’autres constructions extérieures. Le guide des dimensions de pergola, le guide des fondations de pergola et la page produit du sauna extérieur Elma S montrent pourquoi taille du produit, contour extérieur et surface d’installation doivent être distingués.

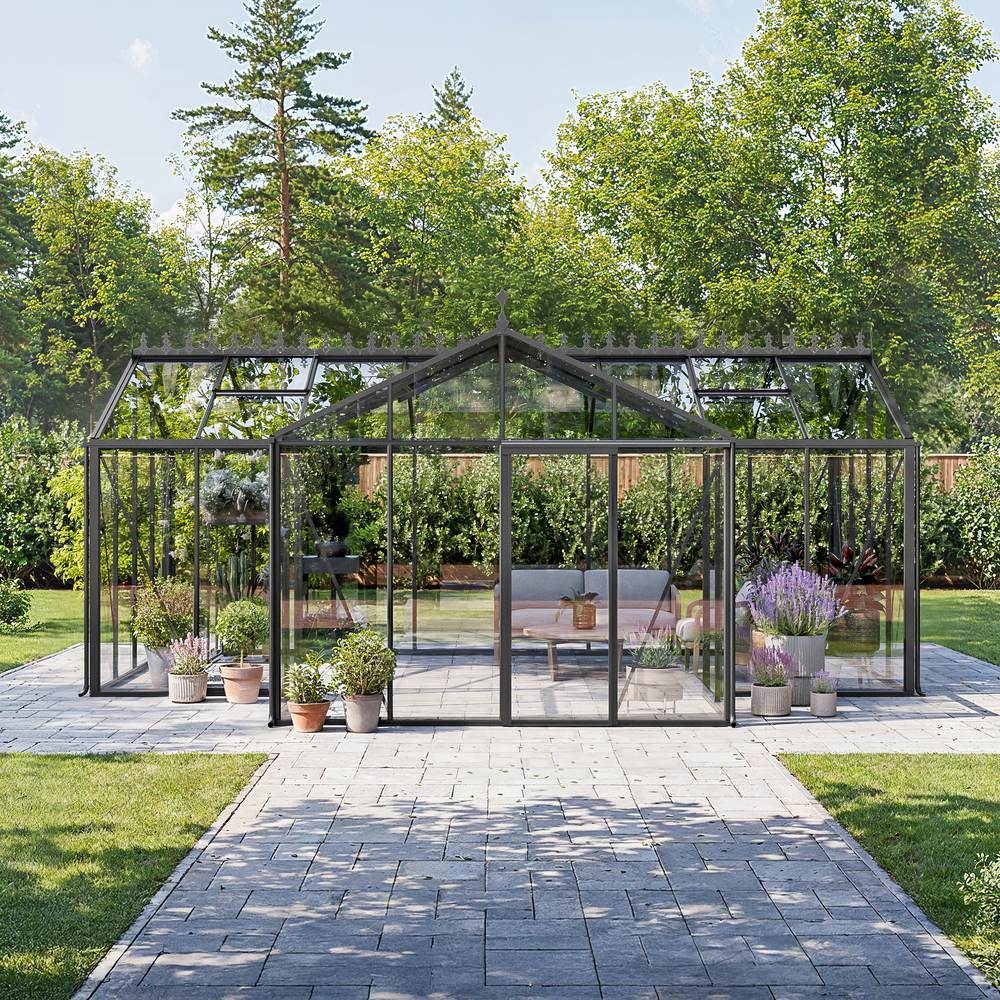

Décomposer les plans complexes en zones

Pour vérifier une forme en T, une orangerie ou une construction avec avancée, divisez le plan en rectangles et raccordements. Marquez corps principal, ailes, entrée et retraits, puis relevez pour chaque zone largeur, longueur et position par rapport à l’axe commun.

1. Marquer le contour maximal.
2. Tracer les axes principaux et les symétries.
3. Coter chaque surface séparément.
4. Repérer les angles intérieurs et extérieurs.
5. Comparer chaînes de cotes et cote totale.
6. Ajouter porte et cheminements.

Des cotes partielles peuvent être cohérentes malgré une mauvaise orientation sur le terrain. Fixez un côté de référence, comme « côté maison » ou « portail du jardin ». Les inspirations historiques de l’article sur les serres victoriennes ne doivent être envisagées qu’après cette organisation technique.

Reporter le dessin sur le lieu d’installation

Partez d’une ligne de référence fixe plutôt que de quatre points indépendants : alignement d’un bâtiment, axe au cordeau ou base précisément implantée. Reportez les autres points perpendiculairement, puis distinguez par des couleurs le contour extérieur et celui des fondations.

Au Luxembourg, l’autorisation éventuelle et les prescriptions applicables varient selon la commune, la parcelle, l’usage et le projet. L’article Autorisation de construire pour une serre ou pergola offre un premier repère ; les exigences locales applicables restent déterminantes.

Contrôler davantage que les quatre angles

Sur de longs côtés ou un plan articulé, quatre angles ne suffisent pas. Contrôlez axes intermédiaires, porte, retraits et raccords, puis mesurez diagonales et côtés. Des diagonales égales n’établissent l’équerrage que dans les conditions géométriques appropriées et ne remplacent aucun contrôle de niveau ou de planéité.

Contrôlez aussi pentes, points hauts et écarts de niveau : même avec un contour horizontal correct, un sol irrégulier peut gêner le montage.

Implanter le modèle grandeur nature si l’espace est réduit

Des cordeaux, du marquage au sol ou des tasseaux matérialisent l’emprise. Placez une échelle ou un carton à hauteur du faîtage ou près de l’égout, ouvrez les portails et simulez le passage d’une brouette. Vous repérerez des conflits discrets sur un petit plan.

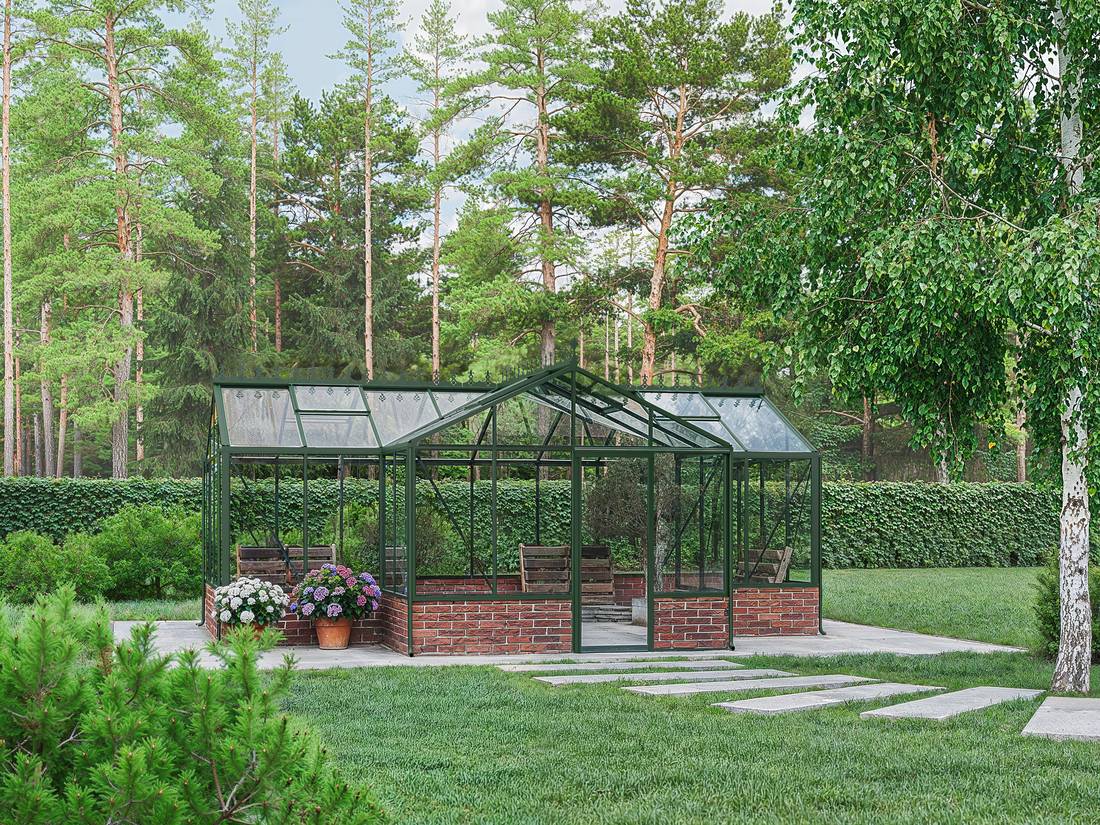

Plans des serres adossées et fixées au mur

Dans une serre adossée, le mur existant est déterminant pour la géométrie et la construction. Outre largeur et profondeur, vérifiez hauteur de raccordement, pente, profilés muraux et dégagements par rapport aux fenêtres, conduites, débords de toit et évacuations.

Examinez toute la longueur de raccordement. Socle saillant, enduit irrégulier ou surface inclinée peuvent empêcher le profilé de plaquer. Aptitude et résistance du mur s’évaluent pour le projet. La comparaison pergola murale ou pergola autoportante explique une distinction similaire. Retrouvez d’autres différences sous pergola bioclimatique ou classique.

Planifier l’intérieur à partir des cotes libres

Les largeurs libres déterminent l’usage. Ne soustrayez pas arbitrairement une épaisseur supposée de la cote extérieure : utilisez les dimensions intérieures indiquées ou faites confirmer les distances critiques. Planifiez séparément allée principale, passages, plans de travail, contenants et porte.

Les cultures hautes n’exigent pas partout la hauteur du faîtage : sous la pente, l’espace diminue vers les parois. Étagères et rayonnages ne doivent bloquer ni fenêtres d’aération, ni contreventements, ni gouttières. Les articles sur la salade en serre et la température et l’humidité aident à organiser l’usage, sans compromettre l’accès requis pour le montage et l’entretien.

Utiliser les documents dans le bon ordre

Consultez tôt la bibliothèque locale des notices de montage. Procédez ainsi :

1. Identifier précisément variante et contenu commandé.
2. Lire le plan général pour le contour et les hauteurs.
3. Identifier le plan de fondation ou de base.
4. Contrôler socle, orientation de porte et raccords dans la notice.
5. Comparer les documents actuels aux exemplaires livrés.
6. Clarifier les cotes ouvertes avant les ouvrages irréversibles.

Si deux documents divergent, ne retenez pas la valeur visuellement la plus plausible. Notez modèle, titre, révision et emplacement de la cote, puis contactez le service de contact. Retrouvez une aide générale dans les Informations utiles.

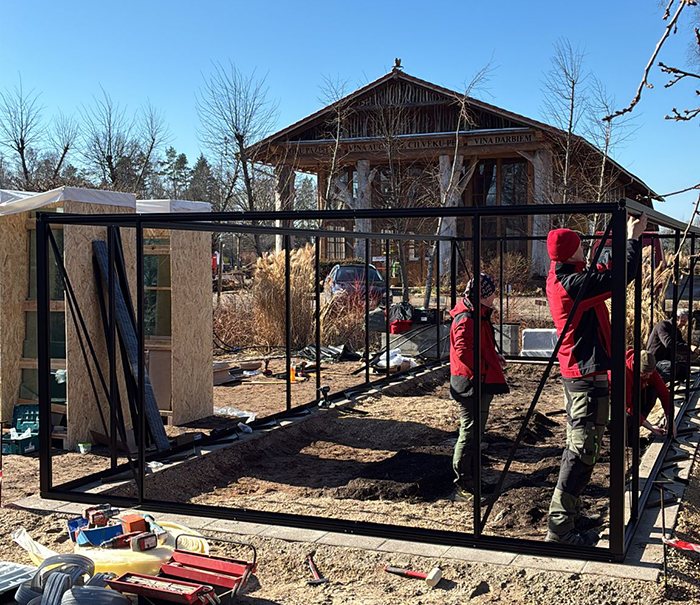

Contrôles à la réception et avant le montage

Avant le montage, comparez le modèle, le nombre de colis des documents de livraison et les repères visibles. Ouvrez et stockez les colis selon les instructions. Le plan peut être exact alors qu’une autre variante ou configuration de porte a été livrée ou choisie.

• Le modèle et la variante correspondent-ils à la commande ?
• La porte est-elle à la position validée ?
• Les fondations sont-elles terminées, planes et contrôlées ?
• Toutes les zones d’accès nécessaires sont-elles disponibles ?
• Les raccordements et évacuations sont-ils clarifiés ?
• La notice de montage adéquate est-elle disponible ?

Les informations pratiques figurent sous Achat et livraison et Comment commander Pour une livraison au Luxembourg, consultez la page : Acheter une serre avec livraison au Luxembourg .

Erreurs fréquentes lors de la lecture de plans

• Confondre nom du modèle et cote de fondation : une taille arrondie n’est pas une cote d’exécution.
• Lire une seule vue : le plan et l’élévation répondent à des questions distinctes.
• Confondre cotes extérieures et intérieures : les allées ou surfaces de travail deviennent trop étroites.
• Ignorer le mouvement de porte : la porte heurtera une plate-bande, une clôture ou une marche.
• Prévoir l’implantation en miroir : une perspective ne fixe pas l’orientation de la porte.
• Mesurer le PDF : zoom et échelle d’impression faussent les valeurs.
• Mélanger les unités : des millimètres sont repris comme centimètres ou mètres.
• Contrôler seulement les diagonales : niveaux, côtés et points intermédiaires restent incontrôlés.
• Oublier l’espace d’entretien : les faces extérieures et évacuations deviennent inaccessibles.

La page consacrée à l’ entretien d’une serre en aluminium donne des conseils pour l’accessibilité durable. Les avis sur les serres apportent des retours pratiques, sans remplacer le plan du modèle.

Questions avant de valider l’implantation de la serre

• Le modèle et l’équipement exacts sont-ils définis ?
• Quelle ligne indique la cote extérieure, laquelle le socle ?
• Depuis quel niveau mesure-t-on égout et faîtage ?
• Où se trouve l’ouverture libre de porte et comment s’ouvre-t-elle ?
• La construction est-elle correctement orientée sur le plan de situation ?
• Les dégagements permettent-ils montage, nettoyage et drainage ?
• Les saillies murales, arbres, conduites et pentes sont-ils relevés ?
• Les cotes partielles, totales et diagonales concordent-elles ?
• La fondation est-elle validée pour le modèle et le site ?
• Les règles communales ont-elles été vérifiées avant les travaux ?

Questions fréquentes

Les dimensions indiquées d’une serre sont-elles intérieures ou extérieures ?

Sans indication explicite, ne présumez rien. Les pages produit donnent souvent des cotes nominales ou extérieures ; les plans techniques peuvent ajouter socle et intérieur. Suivez les flèches, repères et la légende du document.

Puis-je construire les fondations selon les dimensions de la page produit ?

Non sans comparaison avec le plan de fondation, de socle ou de montage du modèle. La page produit sert surtout au choix. Faites confirmer toute mesure critique avant de couler du béton, monter un mur ou créer un ouvrage difficile à modifier.

Pourquoi la taille nominale diffère-t-elle du plan technique ?

Les tailles nominales, parfois arrondies, classent une gamme ; le plan technique définit des repères précis. Profilés, socle et divisions constructives peuvent donc produire d’autres dimensions réelles.

Que signifie « non à l’échelle » ?

Ne mesurez pas la longueur dessinée avec une règle ou un outil à l’écran. Utilisez les cotes inscrites et demandez toute dimension manquante.

Comment savoir de quel côté se trouve la porte ?

Sur le plan au sol, cherchez le symbole de porte, son sens d’ouverture ou son repère. Définissez aussi le côté d’observation. Si la variante est réversible ou le dessin ambigu, demandez confirmation.

Quelles dimensions comptent pour une serre adossée ?

Vérifiez largeur, profondeur, hauteur de raccordement, égout, bord supérieur du toit, pente, profilés et distances aux éléments existants, ainsi que planéité du mur et aptitude constructive du support.

Quel espace supplémentaire laisser autour ?

Aucune valeur ne convient à tous les modèles et terrains. L’espace dépend du montage, du nettoyage, des fenêtres ouvertes, de l’évacuation, des passages et des règles locales. Prévoyez une zone de travail et d’entretien utilisable, puis consultez votre commune.

Des diagonales identiques prouvent-elles que les fondations sont correctes ?

Pas entièrement. Pour un rectangle, les diagonales égales sont un contrôle utile, à compléter par les côtés, cotes intermédiaires, niveaux et planéité. Sur une forme complexe, vérifiez chaque zone séparément.

Quel document prévaut si deux mesures divergent ?

Le type de document ne suffit pas pour trancher. Vérifiez modèle et révision, puis demandez au fournisseur de confirmer la valeur applicable. Ne modifiez pas les fondations avant cette clarification.

Où trouver les informations de garantie et d’entretien ?

Les conditions figurent dans la rubrique Garantie. Consultez séparément l’entretien : plan coté, notice de montage et consignes d’entretien remplissent des fonctions différentes.

Contrôle final du plan

Faites le dernier contrôle sur le site matérialisé, pas seulement au bureau. Comparez modèle, révision, contour extérieur, socle, hauteurs, porte, diagonales et raccordements. Vérifiez l’usage : ouverture complète de la porte, passages praticables et accès aux fenêtres de toit, gouttières et faces extérieures.

Une planification fiable exige les mêmes repères dans la fiche produit, le plan de fondation, la notice et l’implantation.

Consignez les dimensions validées dans une simple liste de contrôle et photographiez l’implantation. Vous pourrez ainsi retracer la variante prévue. Le blog Bloomcabin offre d’autres idées d’usage ; fondez toutefois les choix techniques sur les documents du modèle retenu.
