Checklist de relevé avant de commander une serre, une pergola ou un sauna extérieur

Un relevé fiable dépasse la longueur et la largeur : il couvre terrain, fondations, hauteurs, raccordements muraux, portes, réseaux, évacuation et accès de montage.

Un relevé précis fonde une commande fiable. Pour une serre, une pergola ou un sauna extérieur, deux côtés mesurés approximativement ne suffisent pas. Il faut aussi relever hauteurs, diagonales, pentes, fondations, débords de toiture, circulations, réseaux et accès au montage.

Ce guide aide particuliers, concepteurs et entreprises de montage à relever méthodiquement un emplacement. Il ne remplace ni le plan du produit ni la vérification des exigences locales. Les documents du modèle choisi et les règles applicables au lieu d’installation restent déterminants.

Mesurer l’emplacement avant de choisir définitivement le modèle

Ne commencez pas par vous demander quelle dimension nominale peut encore entrer dans le jardin. Relevez d’abord la surface réellement utilisable. Vous pourrez ensuite déterminer la forme, l’orientation et la taille techniquement pertinentes.

Repérez les limites de propriété, bâtiments, murs, chemins, arbres, parterres, regards et réseaux. Si nécessaire, clarifiez également les règles d’urbanisme ou d’autorisation. L’article Permis de construire pour serre ou pergola offre une première orientation ; seule l’information fournie par le service compétent pour le projet concret fait foi.

Ne considérez pas seulement la construction : portes, toiture, évacuation, entretien et montage demandent aussi de l’espace. Un modèle peut tenir sur la surface, mais rester impraticable si une porte ne s’ouvre pas entièrement ou si une paroi devient inaccessible.

Quatre règles de mesure toujours valables

1. Mesurer plusieurs fois : Relevez les cotes importantes au moins deux fois. Faites si possible contrôler les longues distances par deux personnes.
2. Ne pas présumer l’équerre : Les terrasses, murs et fondations existantes sont souvent imparfaitement rectangulaires. Mesurez donc les deux diagonales.
3. Relever les hauteurs séparément : Un plan à plat ne montre pas les pentes. Notez les différences de niveau aux angles et aux points intermédiaires remarquables.
4. Distinguer existant et projet : Séparez les valeurs mesurées, les positions souhaitées et les dimensions du produit. Une hypothèse ne sera ainsi pas confondue avec une cote existante.

N’arrondissez pas prématurément. Une valeur arrondie peut servir à présélectionner un modèle ; avant commande et réalisation des fondations, contrôlez les dimensions requises pour le produit et ses raccordements.

Préparer les outils et informations

• mètre ruban robuste et télémètre adapté ;
• niveau, règle ou appareil de nivellement adapté ;
• ficelle, piquets, craie ou ruban de marquage amovible ;
• équerre, fil à plomb et, si besoin, échelle pour mesurer les hauteurs en sécurité ;
• notes, croquis de situation et appareil photo ;
• plan du produit, fondations et notice de montage du modèle ;
• données sur les réseaux enterrés, l’évacuation et les fondations existantes.

Vous trouverez d’autres gammes et conseils de planification dans Informations utiles, parmi les Serres et jardins d’hiver ainsi que dans la rubrique Sauna. Pour les questions propres à un projet, clarifiez avant les fondations, via Contact quels documents s’appliquent au produit retenu.

Établir un plan de situation complet

Dessinez l’aire d’installation vue de dessus. Le croquis peut être hors échelle, mais doit rester lisible. Indiquez le nord, toutes les limites et un point de référence fixe, par exemple l’angle d’un bâtiment.

Mesurez la construction prévue depuis au moins deux lignes de référence permanentes. Ajoutez côtés, diagonales, débattement des portes et passages d’entretien. En cas de raccordement au bâtiment, préparez aussi une élévation du mur.

Contenu du plan	À documenter
Terrain et existant	Limites, bâtiments, murs, chemins, végétation, regards
Construction prévue	Contour extérieur, orientation, portes, bords de toiture
Hauteurs	Hauteurs d’angle, pentes, marches, seuils et raccordements muraux
Technique	Chemins de réseaux, évacuations, sens d’écoulement
Logistique	Accès, transport, passages étroits et aire de montage

Dimensions nécessaires à toute construction

Quel que soit le produit, relevez :

• longueur et largeur totales disponibles ;
• les deux diagonales de la zone repérée ;
• les hauteurs de chaque angle ;
• les distances aux limites, murs et obstacles ;
• la largeur libre minimale du transport ;
• la hauteur libre sous branches, toitures ou réseaux ;
• la largeur et l’ouverture des portes et portails voisins ;
• la position des regards, canalisations et câbles ;
• l’espace de montage, d’échelle et d’entretien.

Sur une surface irrégulière, relevez aussi des points intermédiaires. Un mur peut bomber, une terrasse être trapézoïdale ou une bordure empiéter sur l’emplacement d’un poteau.

Choisir le type de produit avant de fixer définitivement l’emprise

La forme détermine les besoins du site et des fondations. Une pergola adossée exige un mur approprié ; une structure autoportante, des points d’appui définis tout autour. La comparaison Pergola adossée ou pergola autoportante facilite cette décision.

La toiture influence aussi l’évacuation, la hauteur libre et les façades voisines. Consultez Pergola bioclimatique ou classique et l’article Qu’est-ce qu’une pergola bioclimatique ?.

Les cabines rectangulaires et saunas tonneau diffèrent par leur encombrement, leur accès et l’espace utile alentour. Comparez notamment Elma S, Elma L et le sauna tonneau HC150 à partir de leurs documents respectifs, pas seulement des photos.

Relevé d’une serre : checklist

• Noter course du soleil, ombrage et orientation longitudinale.
• Vérifier l’emprise, fondations ou soubassement compris.
• Vérifier côté, débattement et accès sans seuil de la porte.
• Repérer branches, réseaux et débords près de l’égout et du faîtage.
• Réserver l’espace aux ouvre-fenêtres, à la ventilation et au nettoyage.
• Prévoir eau, évacuation pluviale et passage du terreau.
• Sur un modèle adossé, relever appuis, descentes d’eau, soubassements et saillies.

Une installation historique ou géométriquement structurée peut présenter des axes et raccordements supplémentaires. L’article sur les serres victoriennes montre des liens esthétiques ; pour le relevé, seuls les plans précis du modèle sélectionné sont contraignants.

Relevé d’une pergola : checklist

• Mesurer la terrasse en plusieurs points.
• Vérifier chaque poteau sur un support porteur.
• Noter débords de toiture et évacuations intégrées éventuelles.
• Comparer la hauteur libre aux portes, fenêtres et volets roulants.
• Prévoir le mouvement des lames, protections solaires ou vitrages.
• Relever l’écoulement de la terrasse et les zones d’éclaboussures.
• Documenter côtés exposés au vent et environnement du site.

Pour dimensionner la pergola, le Guide des tailles de pergola est utile. Matériaux et usages sont abordés dans Aluminium ou bois . Avec des parois latérales, mesurez aussi coulissements, butées et niveau du sol ; voir Pergola avec parois vitrées.

Relevé d’un sauna extérieur : checklist

• Relever la zone entière, entrée et accès d’entretien compris.
• Marquer porte, sens d’ouverture et zone d’accès sûre.
• Contrôler les appuis ou fondations indiqués dans les documents.
• Tracer les réseaux destinés aux équipements prévus.
• Vérifier évacuation et nettoyage selon le site.
• Contrôler les distances aux plantes, bâtiments et installations.
• Vérifier largeur, hauteur, virages et portance du transport.

Ne transposez pas un plan standard d’un modèle à l’autre. Consultez séparément les documents de HC 180, HC 225, HCF 225, HCF 300 et LC 225 . Pour une vue d’ensemble, consultez l’article Choisir un sauna en bois ou un sauna tonneau.

Mesurer les fondations et la terrasse

Un revêtement existant n’est pas automatiquement une fondation adaptée. Relevez composition, distances aux bords, joints, pente, dommages visibles et données disponibles sur la sous-construction. Faites évaluer pour l’ouvrage la portance, le gel, l’ancrage et l’évacuation.

Pour les pergolas, le Guide des fondations de pergola résume les questions essentielles. Reportez les points de perçage ou d’appui depuis le plan validé, jamais depuis des distances estimées sur une photo.

Contrôler le rectangle tracé

1. Matérialiser les bords avec des ficelles.
2. Mesurer séparément longueurs et largeurs.
3. Relever les deux diagonales.
4. Si elles diffèrent, corriger les angles et remesurer.
5. Niveler chaque angle.
6. Repérer ensuite les positions depuis une référence fixe.

Des diagonales égales sont un contrôle utile, sans remplacer la vérification des côtés. Sur un plan complexe, contrôlez chaque rectangle séparément.

Contrôles supplémentaires pour les constructions adossées

Préparez une élévation murale cotée : largeur de façade, hauteur de raccordement, fenêtres, portes, coffres de volets, luminaires, descentes d’eau, ventilations, robinets, saillies et décalages de soubassement. Contrôlez aussi le mur à la hauteur du futur profilé.

Évaluez le mur et la fixation pour le projet réel. Isolation, parement ou composition incertaine ne doivent pas être remplacés par des suppositions. Au besoin, consultez tôt une entreprise qualifiée.

Prévoir portes, circulations et espace intérieur

Marquez chaque porte ouverte et recherchez les conflits avec chemins, mobilier, bacs surélevés ou portes du bâtiment. Aucun poteau, banc ou équipement ne doit rétrécir le passage principal.

Planifiez l’intérieur avant l’orientation finale. Dans la serre, prévoyez tables de culture et brouette ; sous la pergola, les circulations autour de la table, des chaises, du barbecue ou de la cuisine extérieure ; près du sauna, l’entrée, le change et un trajet sûr vers le bâtiment. Consultez aussi Idées pour une pergola sur la terrasse ou dans le jardin.

Réseaux, évacuation et conditions environnantes

Reportez sur le plan électricité, eau, évacuation et autres réseaux existants ou prévus. Définissez les raccordements d’après le produit choisi et les règles techniques locales. Faites concevoir et exécuter les travaux électriques par un professionnel qualifié selon les besoins du projet.

Observez si possible le site sous la pluie. Notez écoulements, flaques et eau venant du bâtiment, puis vérifiez ombre, feuilles, exposition au vent et conditions hivernales. Voir aussi Pergola en hiver. Vérifiez séparément les charges propres au site et les exigences locales.

Mesurer l’accès de livraison et de montage

Le trajet du déchargement au site fait partie du relevé. Notez largeur et hauteur minimales, virages, marches, pentes, sols meubles, portails et branches basses. Vérifiez le passage des éléments longs et l’espace disponible pour trier et monter.

Notez aussi les contraintes des parties communes et accès étroits. Un portail assez large ne garantit pas le passage de chaque élément sur tout le trajet.

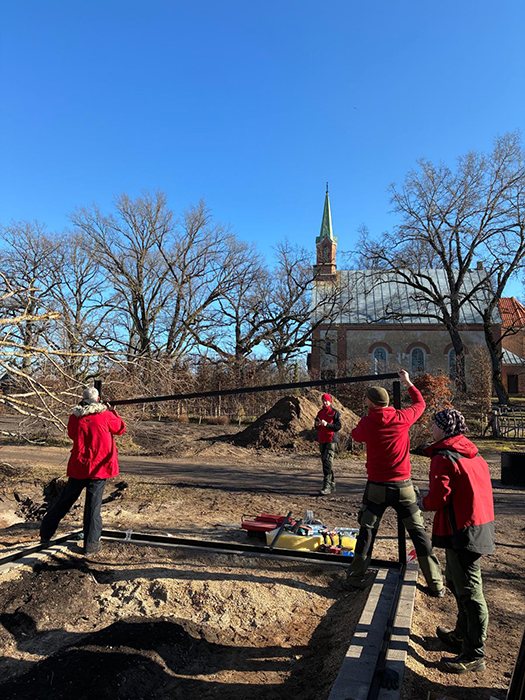

Méthode de relevé : Anna Koku Skola

Les images Anna Koku Skola forment une seule séquence d’installation. La méthode est la suivante : relever le site, tracer le contour, contrôler fondations et raccordements, puis dégager la zone de montage.

1. Relever l’existant : Noter références fixes et obstacles sur un croquis.
2. Tracer le contour : Matérialiser au sol la forme avec des ficelles.
3. Contrôler la géométrie : Mesurer séparément côtés, diagonales et hauteurs.
4. Vérifier les raccordements : Comparer murs, sol et évacuation aux documents.
5. Simuler l’utilisation : Ouvrir les portes, parcourir les passages et marquer l’intérieur.
6. Confirmer la logistique : Contrôler enfin transport et aire de montage.

Ces images ne représentent pas des projets distincts, mais la même installation à plusieurs étapes ou sous différents angles.

Feuille de relevé avant commande

Point de contrôle	Valeur relevée ou résultat	Statut
Longueur et largeur disponibles	À inscrire	À vérifier/vérifié
Diagonales A et B	À inscrire	À vérifier/vérifié
Hauteurs à tous les angles	À inscrire	À vérifier/vérifié
Distances aux limites et à l’existant	À inscrire	À vérifier/vérifié
Portes et passages	Décrire	À vérifier/vérifié
État des fondations	Décrire	À vérifier/vérifié
Réseaux et évacuation	Marquer	À vérifier/vérifié
Trajet de transport	Inscrire le point le plus étroit	À vérifier/vérifié
Plan du produit comparé	Noter la version documentaire	À vérifier/vérifié

Contrôle avant validation de la commande

• Le modèle et sa configuration sont clairement définis.
• Toutes les cotes viennent du site réel.
• Emprise, débords et ouvertures sont distingués.
• Diagonales et hauteurs sont vérifiées.
• Fondation et ancrage ne sont pas jugés sur la seule surface visible.
• Raccordements muraux et obstacles sont documentés.
• Accessoires et extensions sont inclus dans l’espace requis.
• Le trajet de transport et montage est praticable.
• Les exigences locales ont été vérifiées auprès des services compétents.
• Les questions techniques sont résolues avant validation.

Les informations sur l’entreprise sont disponibles dans À propos de nous . D’autres espaces de jardin pouvant être utiles dans un projet global figurent sous Abri de jardin.

Revérifier plans et notices après la commande

À réception des documents de commande, contrôlez de nouveau modèle, orientation, dimensions extérieures, fondations, portes et raccordements. Ne commencez ni fondations ni réseaux avec un ancien croquis, le plan d’un modèle voisin ou une image d’écran non vérifiée.

Remettez la même version à l’entreprise de fondation et à l’équipe de montage. Reportez et vérifiez toute modification du site.

Mesurer aussi pour l’entretien, pas seulement le montage

Une construction peut être montable mais difficile à entretenir. Gardez accessibles nettoyage, ferrures, évacuations et composants remplaçables. Éloignez les végétaux vigoureux des éléments à contrôler régulièrement.

Prévoyez l’échelle, le nettoyage des vitrages et l’accès aux rives de toiture. L’espace dépend du modèle, du site et de l’entretien ; n’appliquez aucune distance forfaitaire.

Questions fréquentes

Puis-je commander selon la surface indiquée sur une fiche produit ?

Non, pas sans contrôle. Vérifiez à quoi correspond la surface et si débords, fixations ou zones de mouvement s’y ajoutent. Les documents du modèle sélectionné font foi.

Comment savoir si un tracé rectangulaire est d’équerre ?

Mesurez les deux diagonales : elles sont égales dans un rectangle correct. Vérifiez aussi les côtés opposés et le niveau prévu de chaque point d’angle.

Une terrasse en béton existante peut-elle être utilisée ?

Peut-être, mais son aspect ne suffit pas. Composition, état, pente, bords, portance, comportement au gel et possibilités d’ancrage doivent convenir au projet. Une expertise peut être nécessaire.

Quel espace faut-il laisser autour de la construction ?

Aucune valeur n’est universelle. Le dégagement dépend des portes, débords, nettoyage, montage, évacuation, terrain et exigences locales. Déterminez-le pour le modèle choisi.

Que mesurer pour une serre adossée ou une pergola murale ?

Ajoutez à l’emprise une élévation cotée indiquant hauteur de raccordement, largeur du mur, soubassement, ouvertures, réseaux, descentes d’eau, saillies et composition murale.

Dois-je mesurer moi-même si Bloomcabin fournit des plans produit ?

Oui. Le plan décrit le produit, pas votre terrain. Seule sa comparaison avec le relevé du site confirme la possibilité d’installation, d’utilisation et de montage.

Quand faut-il associer le monteur ?

Avant fondations et réseaux, surtout si le terrain est en pente, l’accès étroit, le montage mural ou l’existant incertain. Les hypothèses seront ainsi levées avant les travaux difficiles à corriger.

Que faire dans un jardin en pente ?

Mesurez chaque angle et les points intermédiaires utiles, pas seulement la pente moyenne. Définissez fondations et adaptation du terrain selon le site et le produit.

Les accessoires prévus doivent-ils figurer dans le relevé ?

Oui. Parois, protections solaires, gouttières, équipements, marches, mobilier et extensions peuvent modifier l’espace, les raccordements ou les fondations.

Quelle erreur de relevé revient le plus souvent ?

Mesurer seulement longueur et largeur nominales. Diagonales, niveaux, débattement des portes, débords et accès de montage sont alors oubliés. Un plan complet évite cette erreur.
