Photos, mesures et plans pour demander un devis

Une documentation ordonnée du site aide à choisir une serre, une pergola ou un sauna extérieur adapté. Ce guide recense les photos, cotes, croquis et renseignements utiles à une première évaluation fiable.

Une demande de devis utile repose moins sur le nombre de fichiers que sur leur clarté. Précisez le produit et l’usage envisagé, puis joignez une série complète de photos, des mesures vérifiées et un croquis simple. Documentez aussi pente, évacuation, fondations et accès de livraison ou de montage.

Ces éléments ne remplacent ni l’examen technique du site ni les plans de professionnels compétents. Ils aident néanmoins à détecter tôt les conflits, limiter les questions et comparer les solutions adaptées. Cela concerne les serres et jardins d’hiver, les pergolas et les produits de la catégorie sauna.

Contrôle rapide du dossier

Avant l’envoi, vérifiez que votre dossier comprend au minimum les informations suivantes :

• produit souhaité et usage prévu ;
• adresse ou code postal et localité du site ;
• photos d’ensemble prises sous plusieurs angles ;
• détails des murs, du sol, de l’évacuation, des obstacles et des accès ;
• longueur, largeur et hauteurs utiles disponibles ;
• distances aux bâtiments, murs, arbres, chemins et limites ;
• pente et sol ou fondations envisagés ;
• vue en plan cotée, légendée et orientée au nord ;
• accès, point de déchargement et parcours de transport ;
• conduites, regards, évacuation de toiture et équipements techniques ;
• souhaits, hypothèses et inconnues clairement signalés.

Si certaines informations manquent, ne les estimez pas en les présentant comme des mesures exactes. Indiquez plutôt, par exemple, « à vérifier » ou « position approximative ». Il reste ainsi clair quelles données sont fiables.

1. Définir le produit et l’usage prévu

Précisez d’abord la construction envisagée : serre indépendante ou adossée, orangerie, pergola murale ou indépendante, sauna extérieur rectangulaire ou tonneau. Si plusieurs options restent en balance, nommez-les. Pour parcourir les catégories, consultez le catalogue complet.

Le futur usage guide l’analyse du site. Pour une serre, considérez cultures, circulation, ventilation et point d’eau. Si vous comparez plusieurs concepts de jardin, consultez aussi l’article sur les tunnels de culture, le guide des serres victoriennes et l’introduction au concept de l’orangerie-serre.

Pour une pergola, indiquez sa fonction principale : espace de détente, ombrage, abri contre les intempéries ou liaison entre maison et jardin. Comparez si nécessaire les pergolas bioclimatiques et classiques et pergolas murales et indépendantes. Pour un sauna, indiquez le nombre de personnes attendu, la forme souhaitée et l’équipement technique envisagé. Des exemples tels que le sauna extérieur Elma S, le sauna extérieur Elma L ou le sauna tonneau HC150 aident à désigner clairement la forme recherchée.

2. Photographier complètement le site

Ne photographiez pas uniquement la surface libre : une première analyse technique exige de voir le site dans son environnement. Les vues larges situent maison, jardin, chemins et limites ; les gros plans montrent raccordements, différences de niveau et obstacles.

Séquence conseillée

1. Accès au terrain : photographiez l’arrivée depuis la voie publique jusqu’au point de déchargement possible.
2. Transport : montrez portails, passages, escaliers, virages serrés, murs, couvertures et surfaces sensibles.
3. Vue générale : photographiez l’emplacement prévu depuis les quatre points cardinaux. Reculez suffisamment.
4. Sol : photographiez revêtement, terre, fondations existantes, bords, regards et pentes visibles.
5. Abords bâtis : montrez façades, débords de toit, descentes, fenêtres, portes, socles, marches et murs.
6. Obstacles : montrez arbres, haies, clôtures, luminaires, conduites, appareils extérieurs et aménagements fixes.
7. Cotes photographiées : ajoutez des images où une règle ou un mètre ruban est lisible à un point pertinent.

Une échelle visible aide à s’orienter sans remplacer une cote écrite : perspective, grand-angle et dénivelé peuvent fortement fausser les distances.

À ne pas utiliser comme seule référence

• un panorama unique ;
• photos d’agence ou anciennes images du jardin ;
• photos au sol masqué ;
• mesures manuscrites sans points de référence visibles ;
• captures de cartes sans échelle ;
• repère sur la pelouse sans dimensions indiquées.

Si la végétation ou des objets entreposés cachent des bords importants, photographiez aussi la zone latéralement si possible. Indiquez quels éléments seront retirés et lesquels resteront durablement en place.

3. Mesurer l’espace disponible

Mesurez toute la surface utilisable, pas seulement les dimensions souhaitées du produit. Le dossier doit indiquer l’espace total et les dégagements autour des objets fixes. Relevez à la fois les dimensions générales de la zone et les distances partielles aux obstacles.

Mesure	Pourquoi elle est nécessaire	Indication appropriée
Longueur et largeur totales	Définissent la zone disponible	Indiquer extrémités claires et unité
Diagonales	Montrent si une zone rectangulaire est d’équerre	Mesurer les deux diagonales
Distances aux obstacles	Vérifient accès, usage et conflits possibles	Mesurer depuis un bord clairement désigné
Différences de hauteur	Documentent pentes et marches	Numéroter les points du croquis
Ouvertures et passages	Importants pour livraison et usage ultérieur	Largeur libre et éventuellement hauteur libre

Employez partout des millimètres ou des centimètres et notez l’unité à chaque cote. Ne mélangez pas les unités sur un même plan. Précisez si vous avez mesuré entre surfaces finies, arêtes brutes ou repères approximatifs.

Une zone rectangulaire n’est pas automatiquement d’équerre. Mesurez donc les deux diagonales. Des diagonales différentes indiquent un écart, sans en déterminer la cause. Pour un premier choix, le guide des dimensions de pergola peut aider, sans confondre dimensions du produit et espace requis pour le chantier ou la circulation.

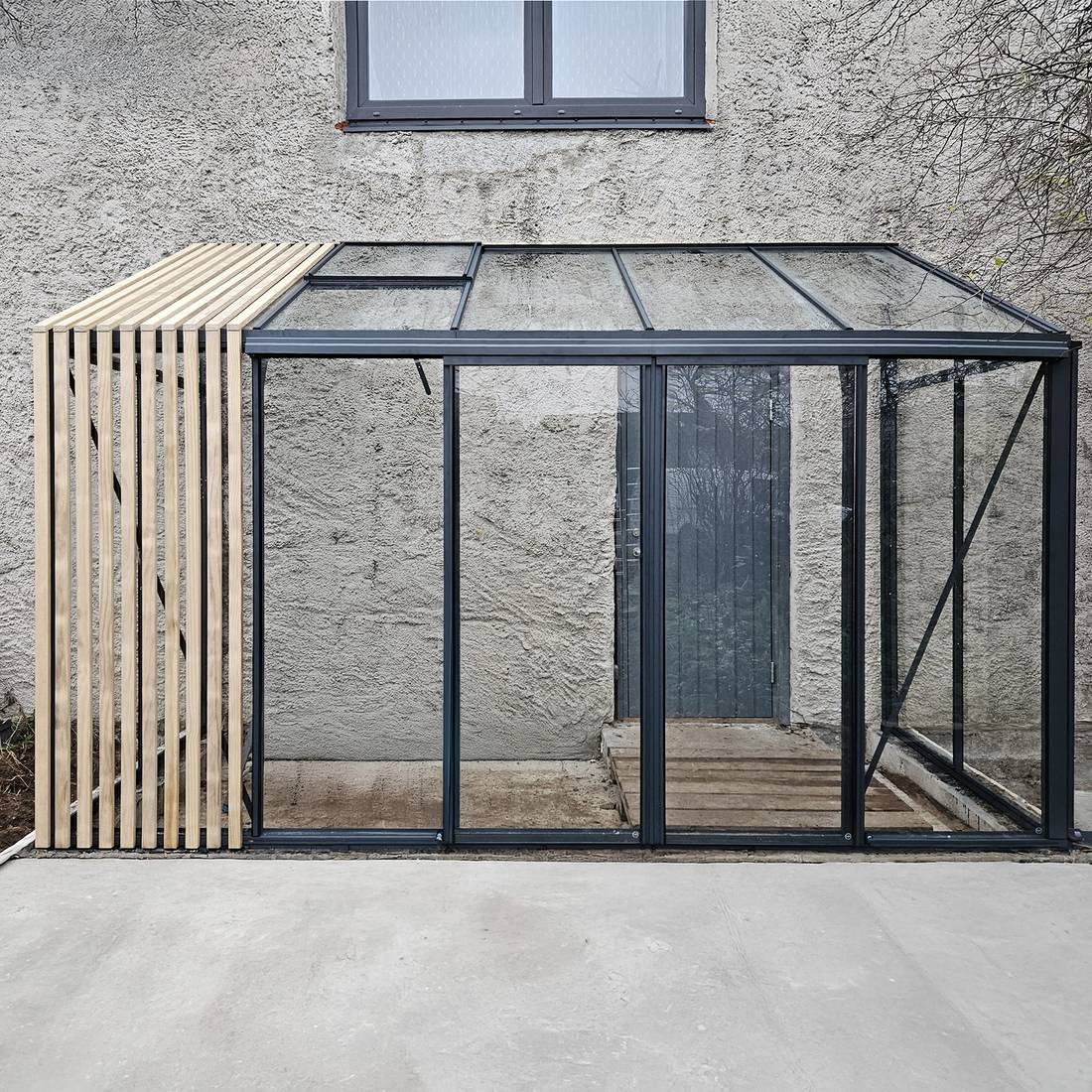

4. Cotes complémentaires des projets muraux

Pour une serre adossée ou une pergola murale, la façade entre dans le projet. « Le mur fait environ six mètres » ne suffit pas. Dessinez une élévation de face et reportez-y les cotes suivantes :

• largeur de mur utilisable entre limites fixes ;
• hauteur du niveau de sol fini prévu jusqu’à l’avant-toit ou débord ;
• position, largeur et hauteur des fenêtres et portes ;
• distance entre chaque ouverture et un angle de référence ;
• saillies des appuis, soubassements, corniches et descentes d’eau ;
• position des luminaires, aérations, robinets et appareils techniques ;
• composition connue du mur, isolation ou parement compris ;
• évacuation du toit et sens d’écoulement.

Photographiez le mur entier de face, puis des deux côtés. Des photos seules ne permettent pas de définir une fixation. Portance, support et fixations doivent être évalués pour le projet. Si la composition du mur est incertaine, faites-la contrôler par une personne qualifiée.

5. Relever pente, évacuation et zone d’installation

Une terrasse apparemment plane peut avoir une pente d’évacuation. Une pelouse présente souvent creux, remblais ou rives souples. Au lieu d’indiquer seulement « plat » ou « en pente », mesurez les différences de niveau entre des points définis.

Relevez quatre angles et un point central. Choisissez une hauteur de référence, puis inscrivez les écarts relatifs sur le croquis. Sans outil approprié, signalez que la pente reste à vérifier au lieu d’inventer une précision.

Indiquez aussi où s’écoulent les eaux de surface et de toiture : avaloirs, caniveaux, descentes, cours anglaises, accès de cave et terrains voisins plus bas comptent. La construction ne doit ni accumuler ni détourner l’eau de façon problématique. Vérifiez les exigences et solutions admises pour le site.

Précisez la présence d’une dalle, d’un pavage, d’une fondation filante ou d’un sol naturel. Pour une pergola, le guide des fondations donne un aperçu préparatoire sans remplacer une étude adaptée au terrain et au projet.

6. Dessiner le plan du site

Un fichier CAO professionnel n’est normalement pas nécessaire au devis. Un croquis manuscrit propre suffit s’il est complet, lisible et cohérent. Utilisez du papier quadrillé ou un logiciel simple. Présentez une vue de dessus et, pour un projet mural, une élévation de façade.

À faire figurer en vue de dessus

• contour de la zone disponible ;
• position et orientation souhaitées du produit ;
• maison, garage, murs, chemins et rives de terrasse ;
• limites parcellaires, si leur tracé est certain ;
• arbres, grands arbustes et autres obstacles ;
• portes et sens d’ouverture souhaités ;
• point de déchargement et parcours ;
• regards, conduites, évacuations et raccordements techniques ;
• cotes, diagonales et altitudes numérotées ;
• nord et directions des photos.

Numérotez les photos et reportez leur numéro et leur orientation sur le plan : « photo 07, vers le sud, face au mur de la maison » devient ainsi identifiable. Pour comparer deux emplacements, dessinez deux variantes plutôt que des contours superposés.

Les vues satellites complètent le dossier sans faire foi : elles ne révèlent pas sûrement limites, plantations actuelles ou dénivelés.

7. Décrire l’accès de livraison et de montage

Un site spacieux peut être desservi par un parcours très contraint. Documentez tout le trajet du véhicule de livraison à la zone d’installation, avec sa largeur libre minimale, ses limites de hauteur, ses marches et ses virages serrés.

• Un véhicule adapté peut-il stationner à proximité ?
• Restrictions d’accès, portails ou rues étroites ?
• Distance entre déchargement et emplacement ?
• Le parcours traverse-t-il pelouse, gravier, escaliers ou revêtements fragiles ?
• Des éléments doivent-ils traverser un bâtiment ?
• Des véhicules stationnés ou accès verrouillés créent-ils des obstacles temporaires ?

Distinguez les conditions confirmées des hypothèses. Des informations générales sont disponibles sous Achat et livraison. Pour un projet précis, prenez contact suffisamment tôt.

8. Vérifier tôt les contraintes locales

Les autorisations et autres contraintes dépendent notamment de la commune, des plans d’aménagement applicables, du règlement des bâtisses et du projet. Un aménagement voisin d’aspect comparable ne bénéficie pas nécessairement des mêmes conditions. L’article Une serre ou pergola requiert-elle une autorisation ?donne un premier repère. Demandez au service technique de votre commune de confirmer les exigences propres au terrain.

Documentez, si pertinent, limites connues, servitudes, conduites et zones protégées. Bloomcabin ne peut établir une limite parcellaire depuis des photos du jardin. En cas de doute, consultez des documents appropriés ou demandez un relevé professionnel.

Pour un sauna extérieur, examinez aussi alimentation électrique, parcours des câbles, ventilation, évacuation et sécurité d’accès. Faites planifier et exécuter les raccordements électriques et autres travaux spécialisés par des professionnels compétents, après vérification des exigences locales. Précisez si les raccordements existent, sont prévus ou restent à définir.

Matériaux et usage influencent aussi le projet. Des informations sur le polycarbonate pour serre, les pergolas bioclimatiques et toitures ou les ouvre-fenêtres automatiques aident à ordonner les choix d’équipement avant la demande.

9. Distinguer souhaits et mesures

Séparez souhaits et mesures. Écrivez, par exemple, « largeur souhaitée : environ quatre mètres ; largeur disponible mesurée : 4,65 mètres », et non seulement « quatre mètres de large ». Présentez aussi couleur, emplacement de la porte, vitrage, toiture et accessoires comme préférences.

Classez les priorités concurrentes : surface utile maximale, vue aussi dégagée que possible, puis position souhaitée de la porte, par exemple. Une autre solution pourra ainsi être évaluée objectivement sans transformer un souhait en contrainte fixe du site.

10. Classer clairement les fichiers

Nommez systématiquement les fichiers, par exemple « 01_Accès », « 02_Trajet_transport », « 03_Site_Nord » et « Plan_VueDessus_V2 ». Évitez les captures d’écran regroupant toutes les images : les originaux conservent plus de détails et s’agrandissent mieux.

Ajoutez une courte liste des fichiers, de la date des mesures et des points ouverts. Après modification d’un croquis, ne réutilisez pas le nom de l’ancienne version : ajoutez une date ou un numéro et identifiez clairement la version actuelle.

11. Employer les documents produit au bon moment

Plans produit et notices de montage sont utiles après avoir resserré le choix. Reprenez uniquement des dimensions extérieures et principes de raccordement confirmés, jamais les valeurs d’un modèle ressemblant. Vérifiez la concordance du document, du modèle et de la version.

Les informations préparatoires figurent sous Informations utiles. Les conseils d’utilisation portant, par exemple, sur l’entretien d’une serre en aluminium, restent séparés des mesures du site. De même, la garantie ne dispense pas davantage de documenter correctement le site prévu.

12. Vérifier le dossier avant l’envoi

Faites un dernier contrôle : mesures du croquis et du texte concordent-elles ? Les unités figurent-elles ? Chaque photo est-elle identifiable ? Largeur et hauteur des passages sont-elles distinctes ? Sépare-t-on l’existant du projeté ?

Le dossier est particulièrement exploitable si un tiers peut décrire le site sans l’avoir vu.

Signalez ouvertement les points non résolus. Une lacune clairement nommée est plus utile qu’une estimation sur laquelle d’autres décisions seraient fondées. Si une mesure change, envoyez la version complète corrigée et mettez la modification en évidence.

Questions fréquentes

Faut-il des plans professionnels pour un devis ?

Pour une première demande, un croquis manuscrit propre et coté suffit généralement. Des relevés et plans professionnels peuvent devenir nécessaires pour des raccordements complexes, limites incertaines, fondations exigeantes ou différences de niveau importantes. Cela dépend du site concret.

Puis-je envoyer uniquement les dimensions de la serre souhaitée ?

Non. Les dimensions du produit n’indiquent pas si l’espace suffit pour l’installation, les portes, l’entretien, l’évacuation et l’accès. Envoyez aussi les dimensions de la zone disponible et les distances aux objets voisins.

Combien de photos faut-il envoyer ?

Aucun nombre n’est fixé. Il faut couvrir l’accès, le parcours, quatre vues du site, le sol, les éléments voisins et les détails utiles. Un terrain simple et dégagé peut demander moins d’images qu’un montage mural exigu.

Les photos remplacent-elles les mesures ?

Non. Elles donnent le contexte, mais perspective et objectif faussent parfois les proportions. Chaque mesure exige des extrémités définies et une unité.

Faut-il joindre des vues satellites ?

Elles complètent utilement le dossier, sans prouver dimensions, limites ou hauteurs exactes. Photos récentes, relevé personnel et documents fiables remplissent une autre fonction pour ces données.

Que faire si le site n’est pas plat ?

Mesurez et repérez en plusieurs points les différences de niveau, le sens de la pente, les marches et l’évacuation. L’infrastructure ou les fondations requises dépendent du produit, du terrain et des conditions locales.

Que dois-je envoyer pour une serre adossée ou murale ?

Joignez une vue frontale complète du mur, des vues latérales, une élévation cotée, les dimensions au sol et les positions des fenêtres, portes, débords, soubassements et descentes, ainsi que la composition connue du mur. Faites vérifier séparément l’aptitude de la fixation murale.

Faut-il dessiner les conduites d’alimentation ?

Oui, si leur position est connue et utile à la construction, à la fixation ou à l’usage. Repérez eau, électricité, évacuation, regards et conduites enterrées ; signalez toute position supposée comme non confirmée.

Bloomcabin peut-il déduire ma limite parcellaire des photos ?

Non. Clôture, haie ou bord de revêtement ne coïncide pas forcément avec la limite juridique ou cadastrale. Consultez des documents adaptés et faites lever tout doute par un professionnel.

Un devis confirme-t-il que le site est prêt ?

Non. Établi d’après les informations fournies, le devis ne remplace ni contrôle du site, ni étude des fondations, ni autorisation ou planification spécialisée requise. Déterminez les préparatifs pour le projet concerné.

Joindre les questions d’entretien à la demande ?

Vous pouvez préciser les besoins d’usage, tel l’accès pour le nettoyage. Séparez toutefois les questions générales d’entretien des mesures et données du site afin de garder une documentation technique claire.

Que se passe-t-il si mes mesures changent ?

Informez Bloomcabin avant toute décision ultérieure et envoyez un plan actualisé, entièrement légendé. Indiquez explicitement les valeurs modifiées. N’utilisez pas plusieurs versions insuffisamment identifiées en parallèle, car d’anciennes mesures risqueraient d’être réemployées.
