Gewächshaus-Masse und technische Zeichnungen richtig lesen

Technische Zeichnungen zeigen mehr als Breite und Länge. Dieser Leitfaden erklärt, wie Sie Aussenmasse, Höhen, Türen, Achsraster, Fundamente und nutzbare Innenflächen korrekt prüfen und auf den vorgesehenen Standort übertragen.

Eine technische Gewächshauszeichnung ist die verbindliche räumliche Beschreibung einer bestimmten Ausführung. Sie zeigt, wie viel Platz die Konstruktion tatsächlich beansprucht, wo Türen und Profile liegen und welche Masse für Standort, Fundament und Nutzung relevant sind. Wer nur eine Modellbezeichnung oder eine gerundete Produktgrösse betrachtet, übersieht leicht wichtige Details.

Dieser Leitfaden hilft Ihnen, Zeichnungen systematisch zu lesen und mit Grundstück, Fundament und geplanter Inneneinrichtung abzugleichen. Ergänzende Modellinformationen finden Sie in der Übersicht zu Gewächshäusern und Wintergärten sowie im Bereich Nützliche Informationen.

Beginnen Sie mit der Art der Zeichnung

Nicht jede Zeichnung beantwortet dieselbe Frage. Prüfen Sie deshalb zuerst den Titel, den Dokumentstand, die Modellbezeichnung und die dargestellte Konfiguration.

Darstellung	Typischer Inhalt	Wofür sie benötigt wird
Grundriss	Breite, Länge, Türen, Stützen, Wandanschlüsse und Achsen	Standort, Fundament, Zugänge und Inneneinteilung
Ansicht	Traufhöhe, Firsthöhe, Dachform und Fassadenaufteilung	Höhenkontrolle, Erscheinungsbild und Öffnungsbereiche
Schnitt	Konstruktionsaufbau und Höhenbeziehungen	Fundamentanschluss, Innenhöhe und Dachgeometrie
Fundamentplan	Auflagepunkte, Aussenkanten, Diagonalen und Befestigungszonen	Vorbereitung des tragfähigen Unterbaus
Montagedetail	Profile, Verbinder, Dichtungen und Befestigungsreihenfolge	Zusammenbau einzelner Bauteile

Eine Verkaufsabbildung oder Gartenvisualisierung ist kein Fundamentplan. Ebenso ersetzt ein allgemeines Montagebild nicht die Zeichnung Ihrer gewählten Länge, Türposition oder Sockelvariante. Das gilt sowohl für ein klassisches Aluminium-Gewächshaus als auch für komplexere Grundformen wie die T-Modell Gewächshaus-Orangerie.

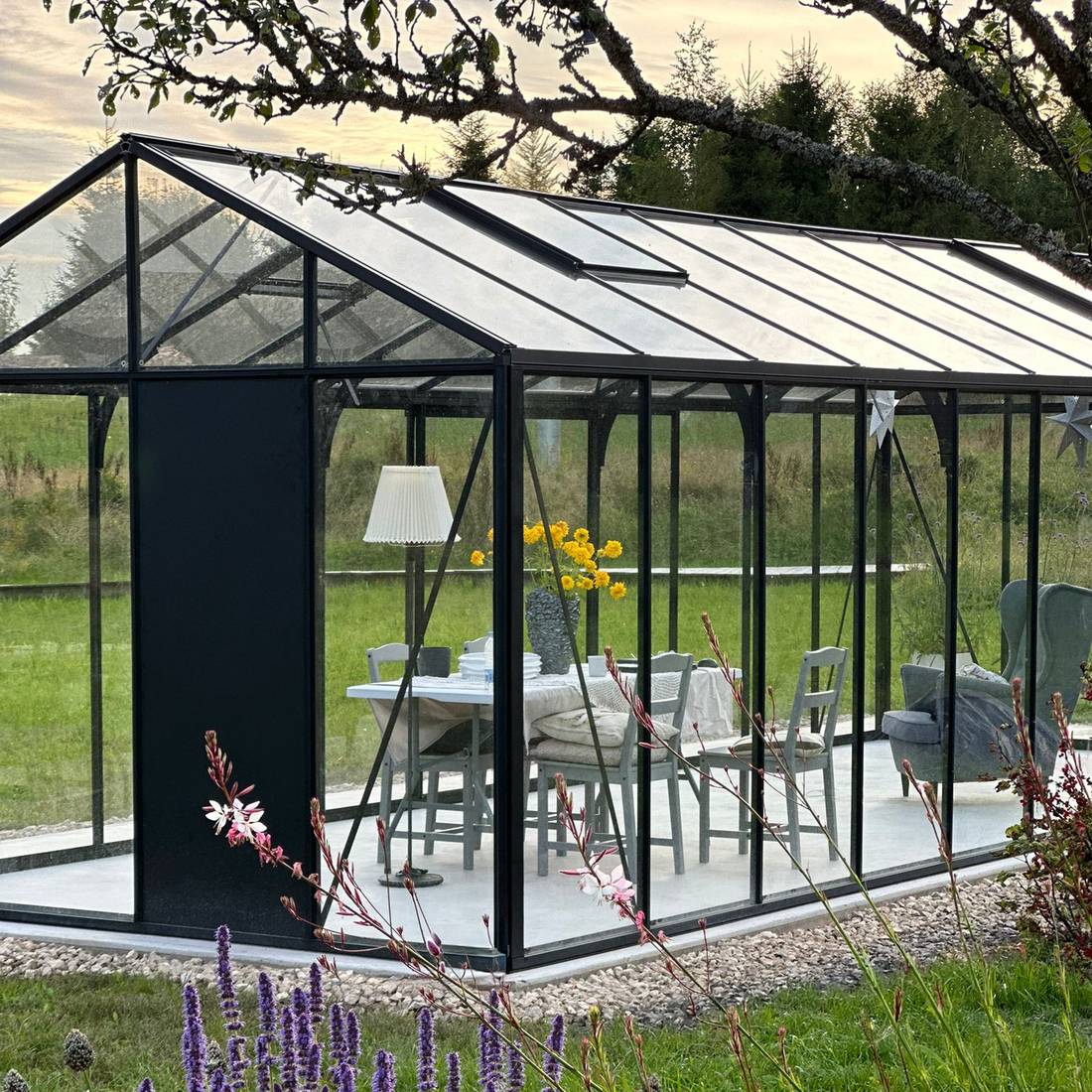

Die grundlegenden Gewächshaus-Masse verstehen

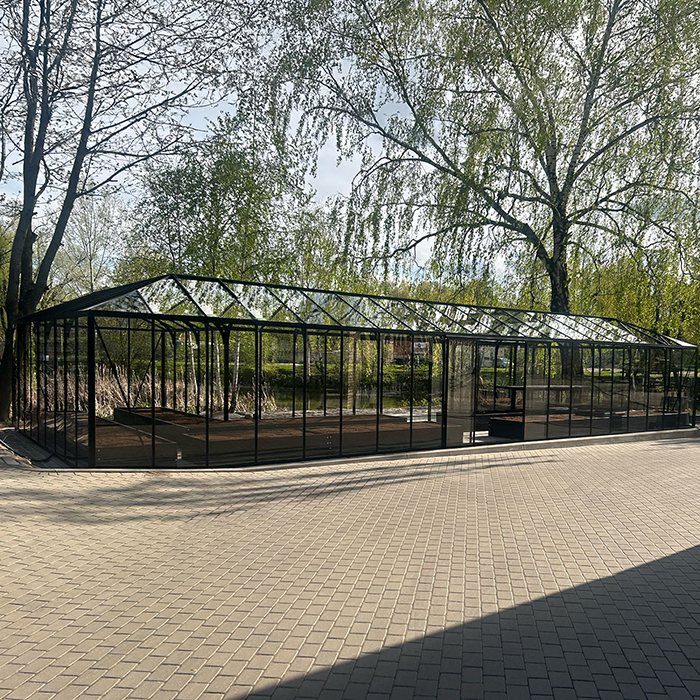

Gesamtbreite und Gesamtlänge

Gesamtbreite und Gesamtlänge bezeichnen meistens die äussersten Konstruktionskanten. Entscheidend ist jedoch, auf welche Teile sich die Masshilfslinien beziehen. Ein Mass kann zwischen Sockelkanten, Profilachsen oder den äussersten Dachkanten liegen. Dachrinnen, Türgriffe oder andere vorspringende Teile können ausserhalb des angegebenen Hauptmasses liegen.

Vergleichen Sie deshalb nicht nur die grösste Zahl auf der Zeichnung. Suchen Sie die zugehörigen Pfeile und deren Endpunkte. Modelle wie das Classic Plus 385 oder das Pyramidengewächshaus Bloomcabin Oasis besitzen unterschiedliche Geometrien. Eine Bezeichnung oder Flächenangabe allein reicht daher nicht für die Standortabsteckung.

Traufhöhe, Firsthöhe und Gesamthöhe

Die Traufhöhe liegt üblicherweise dort, wo Seitenwand und Dachbereich zusammentreffen. Die Firsthöhe bezeichnet den höchsten Punkt eines symmetrischen Satteldachs. Bei anderen Dachformen kann stattdessen eine maximale Gesamthöhe angegeben sein.

Prüfen Sie, von welchem Ausgangsniveau die Höhe gemessen wird. Relevant kann die Oberkante des Fundaments, des Sockels oder des fertigen Bodens sein. Eine Änderung des Fundaments verändert nicht zwingend die Konstruktion, wohl aber ihre sichtbare Höhe über dem Gelände und den inneren Übergang zum Boden.

Türmasse

Unterscheiden Sie zwischen Türblattmass, Rahmenaussenmass und freier Durchgangsöffnung. Für Schubkarren, Pflanztische oder andere Gegenstände ist die lichte Öffnung entscheidend. Kontrollieren Sie zusätzlich die Schwelle, Öffnungsrichtung und den seitlich benötigten Bewegungsraum. Bei Schiebetüren muss neben der Öffnung genügend Wandstrecke für das verschobene Türblatt vorhanden sein.

Feldabstände und Paneelteilungen

Viele Gewächshäuser sind in wiederkehrende Felder gegliedert. Die Teilung hilft beim Erkennen von Stützen, Scheiben, Lüftungselementen und möglichen Befestigungsstellen. Die Summe der Feldmasse muss nicht exakt dem Gesamtmass entsprechen, wenn Eckprofile, Anschlussprofile oder Endfelder separat berücksichtigt werden.

Paneelteilungen sind zudem keine automatische Zusage für frei wählbare Einbauten. Prüfen Sie stets die konkrete Dokumentation. Informationen zu Rahmenkonstruktionen finden Sie unter Aluminium-Gewächshäuser; Material- und Nutzungshinweise für handgefertigte Holz-Gewächshäuser sind separat zu betrachten.

Die Sprache der Masslinien lernen

Masszahlen stehen zwischen Pfeilen, Strichen oder Begrenzungslinien. Die dünnen Masshilfslinien führen zu den Punkten, zwischen denen gemessen wurde. Kettenmasse zeigen mehrere Teilstrecken; ein darüberliegendes Gesamtmass umfasst die vollständige Strecke. Achslinien bezeichnen dagegen häufig die Mitte eines Profils oder Bauteils.

Abkürzungen und Symbole müssen anhand der Legende des jeweiligen Dokuments gelesen werden. Begriffe wie lichte Breite, Achsmass, Aussenkante oder Oberkante beschreiben unterschiedliche Bezugspunkte. Annahmen aus einer anderen Zeichnung sind nicht zuverlässig.

Messen Sie weder Bildschirm noch Ausdruck

Bestimmen Sie niemals ein fehlendes Mass mit einem Lineal auf dem Bildschirm oder Ausdruck. Die Datei kann beim Anzeigen, Drucken oder Einpassen verzerrt worden sein. Selbst bei angegebenem Massstab gilt die geschriebene Masszahl. Fehlt ein benötigtes Mass, sollte es vor der Ausführung bestätigt werden.

Einheiten jedes Mal prüfen

Technische Unterlagen können Millimeter, Zentimeter oder Meter verwenden. Innerhalb eines Projekts können Plan, Produktseite und Montageanleitung unterschiedlich formatierte Werte zeigen. Übertragen Sie alle relevanten Angaben in eine einheitliche Einheit und setzen Sie Dezimalzeichen sorgfältig. Schreiben Sie beispielsweise nicht nur eine Zahl auf die Baustellenskizze, sondern immer Zahl und Einheit.

Nenngrösse, tatsächliche Stellfläche und nutzbarer Innenraum

Die Nenngrösse dient der verständlichen Einordnung eines Modells. Sie kann gerundet sein oder sich auf eine Modellfamilie beziehen. Die tatsächliche Stellfläche wird dagegen durch die konkrete Sockel- oder Fundamentkontur bestimmt. Der nutzbare Innenraum ist nochmals kleiner, weil Profile, Wände, Schwellen und Einbauten Raum beanspruchen.

Auch eine ausgewiesene Grundfläche beantwortet nicht, wie breit ein Mittelweg sein kann. Für die Innenplanung benötigen Sie lichte Masse zwischen den fertigen Innenkanten. Bei einer Bloomcabin Orangerie können zudem verschiedene Raumzonen wichtiger sein als eine einzige rechteckige Flächenzahl. Der Beitrag zur Planung einer Orangerie in der Schweiz behandelt diesen Nutzungskontext ausführlicher.

Komplexe Grundrisse in einzelne Zonen aufteilen

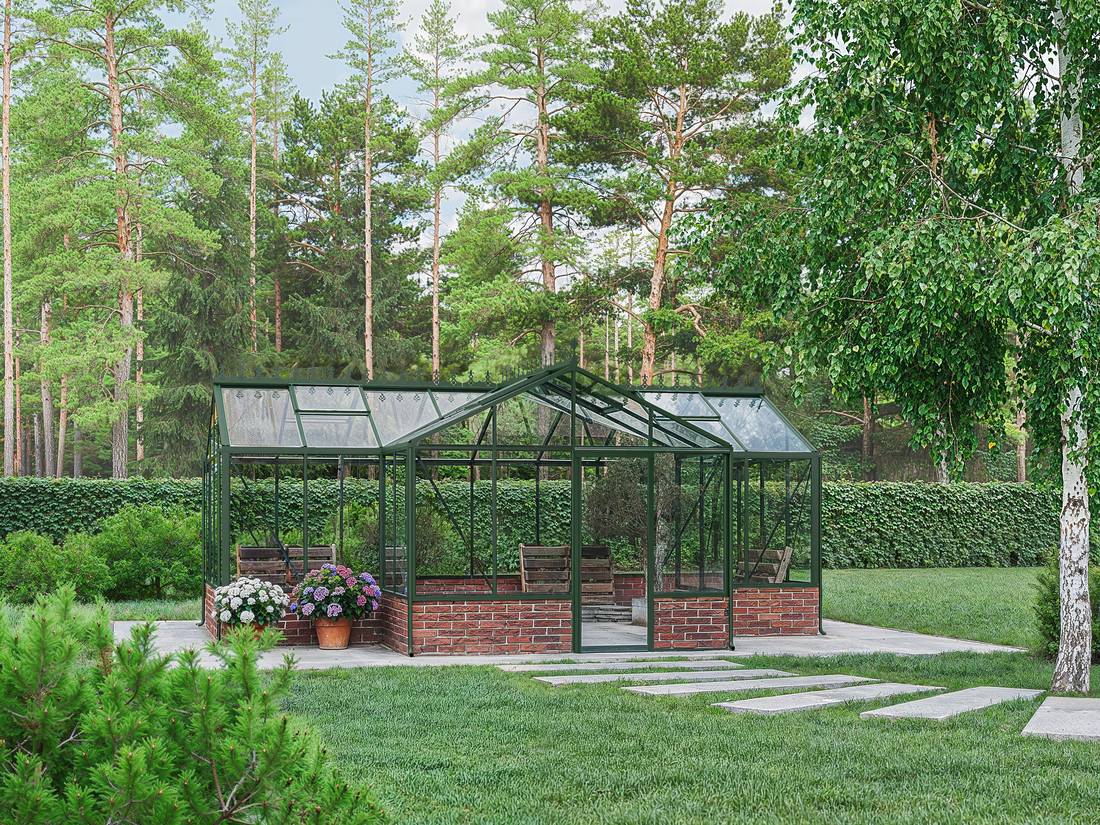

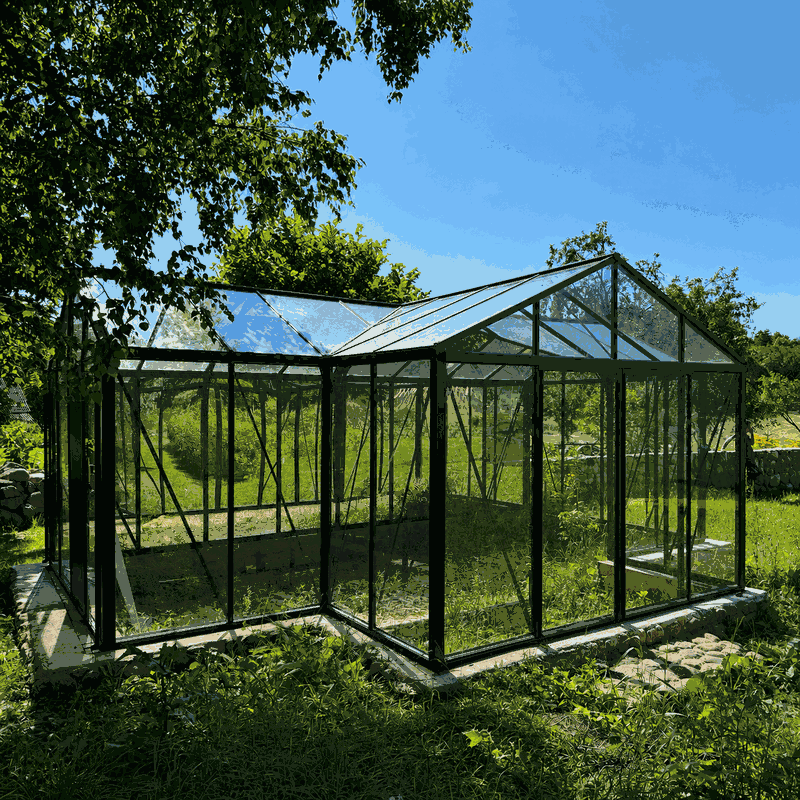

Bei T-förmigen, angebauten oder gegliederten Konstruktionen sollten Sie den Grundriss nicht als ein grosses Rechteck behandeln. Teilen Sie ihn gedanklich in Hauptkörper, Querflügel, Eingangszone und allfällige Anschlussbereiche. Prüfen Sie für jede Zone Breite, Länge und Bezugslinie.

1. Markieren Sie die Hauptachse der Konstruktion.
2. Bestimmen Sie den Schnittpunkt der Gebäudeteile.
3. Prüfen Sie Vorsprünge auf beiden Seiten separat.
4. Kontrollieren Sie Türen und freie Laufwege.
5. Vergleichen Sie Teilmasse mit den ausgewiesenen Gesamtmassen.

Diese Methode verhindert, dass ein symmetrisch wirkendes Modell fälschlich als symmetrisch bemasst angenommen wird.

Die Zeichnung auf den Standort übertragen

Erstellen Sie zunächst eine einfache Standortskizze mit Grundstücksgrenzen, Gebäudewänden, Mauern, Treppen, Schächten, Bäumen und Leitungsbereichen. Tragen Sie danach die tatsächliche Fundamentkontur ein. Fragen zu Abständen und Bewilligungen sind am konkreten Standort mit der zuständigen Gemeinde und gegebenenfalls weiteren zuständigen Stellen abzuklären. Der Überblick zur Baubewilligung für Gewächshaus oder Pergola in der Schweiz dient als Planungseinstieg, ersetzt aber keine lokale Prüfung.

Mehr als die vier Ecken kontrollieren

Vier Eckpunkte genügen nur bei einer einfachen rechteckigen Kontur. Kontrollieren Sie zusätzlich Türschwelle, Wandmitten, Querflügel, Stützen, Dachrinnen und den Raum zum Öffnen und Reinigen. Messen Sie Geländehöhen an mehreren Stellen. Eine Fläche kann diagonal korrekt wirken und trotzdem Gefälle, Wölbungen oder lokale Senken aufweisen.

Berücksichtigen Sie auch die spätere Zugänglichkeit. Verglasung, Dichtungen, Dachrinnen und Lüftungen müssen erreichbar bleiben. Hinweise zur langfristigen Nutzung enthält die Seite Pflege Ihres Aluminium-Gewächshauses.

Bei engem Platz ein Modell in Originalgrösse auslegen

Markieren Sie die Grundkontur mit Schnur oder ablösbarem Markierband. Stellen Sie die Türbreite und wichtige Innenwege ebenfalls dar. Latten oder leichte Stangen können Traufe und First annähernd visualisieren. Diese Probe zeigt, ob Wege eingeengt, Fenster verdeckt oder Arbeitsbereiche unpraktisch werden. Sie ersetzt jedoch weder Fundamentzeichnung noch Höhenkontrolle.

Zeichnungen für Anlehn- und wandmontierte Gewächshäuser

Bei einer Wandkonstruktion wird die bestehende Fassade Teil der Planung. Neben Breite, Tiefe und Höhe müssen Wandebenheit, Anschlusslinie, Dachneigung und Position vorhandener Bauteile geprüft werden. Fallrohre, Fensterbänke, Fassadenvorsprünge und Dachüberstände können mit Profilen oder Verglasung kollidieren.

Kontrollieren Sie, ob Masse ab fertiger Wandoberfläche oder ab einer Konstruktionsachse angegeben sind. Die Wand muss für die vorgesehene Verbindung geeignet sein; die erforderliche Beurteilung hängt vom Gebäude und der Konstruktion ab. Ein ähnliches Prinzip gilt bei angebauten Aussenkonstruktionen. Die Informationen zu klassischen, bioklimatischen und angebauten Pergolen sowie zur Frage, ob sich eine bioklimatische Pergola lohnt, zeigen, weshalb Wandanschlüsse immer als eigene Planungszone zu behandeln sind.

Den Innenraum mit lichten Massen planen

Planen Sie Beete, Regale und Tische erst, nachdem die lichten Innenmasse feststehen. Zeichnen Sie Türweg, Hauptgang und Wendebereich ein. Berücksichtigen Sie vorspringende Profile, Öffner und die Bewegung von Lüftungsfenstern. Hohe Pflanzen dürfen Dachlüftungen nicht blockieren.

Die gewünschte Kultur beeinflusst die Raumaufteilung: Hinweise zu Salat im Gewächshaus betreffen andere Arbeitsabläufe als die Planung hoher Kulturen. Auch Klima und Luftbewegung sind relevant; dazu bietet der Leitfaden zu Temperatur und Luftfeuchtigkeit im Gewächshaus weitere Orientierung.

Verglasungsmaterial und Rahmenaufbau können ebenfalls Details der nutzbaren Fläche beeinflussen. Lesen Sie deshalb Materialinformationen wie den Schweizer Ratgeber zu Polycarbonat fürs Gewächshaus zusammen mit der modellspezifischen Zeichnung, nicht an deren Stelle.

Unterlagen in der richtigen Reihenfolge verwenden

Mehrere Dokumente können gleichzeitig korrekt sein, aber unterschiedliche Planungsstufen betreffen. Eine sinnvolle Reihenfolge ist:

1. Bestell- oder Konfigurationsübersicht: Prüfen Sie Modell, Ausführung, Türen und gewählte Optionen.
2. Aktuelle technische Zeichnung: Bestätigen Sie Aussenkontur, Höhen und Öffnungen.
3. Fundament- oder Sockelplan: Legen Sie Geometrie und Auflagebereiche fest.
4. Montageanleitung: Folgen Sie der Bauteil- und Montageschrittfolge.
5. Zusatzanleitungen: Ordnen Sie Zubehör der richtigen Montagestufe zu.
6. Pflege- und Garantieunterlagen: Bewahren Sie diese für den langfristigen Betrieb auf.

Verwenden Sie stets Unterlagen für die tatsächlich bestellte Variante. Informationen zum Bestellablauf finden Sie unter Wie zu bestellen. Bei Unklarheiten sollte vor Fundamentbau oder Montage über Kontakt geklärt werden, welche Dokumentversion massgebend ist.

Kontrollen bei Lieferung und vor der Montage

Vergleichen Sie die Liefer- und Teileunterlagen mit Ihrer Bestellung, bevor dauerhafte Arbeiten beginnen. Hinweise zu organisatorischen Abläufen stehen unter Einkauf und Lieferung sowie auf der Seite zum Gewächshauskauf mit Lieferung nach Österreich und in die Schweiz.

• Stimmen Modell und konfigurierte Grösse überein?
• Entsprechen Türposition und Öffnungsart der freigegebenen Planung?
• Sind Sockel- und Fundamentzeichnung derselben Ausführung zugeordnet?
• Sind alle Pakete und separat aufgeführten Zubehörteile erfasst?
• Ist der Untergrund fertig, eben und in seinen relevanten Massen geprüft?
• Kann die Konstruktion während der Montage sicher erreicht und abgestützt werden?

Dokumentieren Sie Verpackungskennzeichnungen und den Zustand der gelieferten Teile, bevor Verpackungen entsorgt werden. Beginnen Sie nicht mit improvisierten Änderungen, wenn Bauteile oder Masse widersprüchlich erscheinen.

Häufige Fehler beim Lesen von Zeichnungen

• Nenngrösse als Fundamentmass verwenden: Gerundete Modellangaben sind keine Ausführungsmasse.
• Dachkante mit Sockelkante verwechseln: Beide können unterschiedlich weit auskragen.
• Türblatt statt lichter Öffnung messen: Für den Durchgang zählt der tatsächlich freie Raum.
• Teilmasse ungeprüft addieren: Eckprofile oder Anschlussfelder können separat bemasst sein.
• Zeichnungen verschiedener Varianten mischen: Ähnliche Modelle können andere Türen, Raster oder Höhen besitzen.
• Nur die Diagonalen prüfen: Ein Fundament kann trotz gleicher Diagonalen falsche Seitenlängen oder Höhen aufweisen.
• Vom PDF abmessen: Anzeige und Druck sind möglicherweise nicht massstäblich.
• Wartungsraum vergessen: Eine passende Stellfläche ist nicht automatisch eine gut zugängliche Anlage.

Auch die Gestaltung darf die technische Prüfung nicht überlagern. Inspiration zu viktorianischen Gewächshäusern oder zu Schweizer Gartentrends ist für die Konzeptphase hilfreich; freigegeben werden sollte der Standort jedoch anhand der konkreten technischen Unterlagen.

Fragen vor der Freigabe des Gewächshaus-Layouts

• Ist die Zeichnung eindeutig Ihrer bestellten Modellvariante zugeordnet?
• Welche Masse sind Aussenmasse, Achsmasse und lichte Masse?
• Von welchem Niveau werden die Höhen gemessen?
• Wo liegen Türen, Schwellen und bewegliche Elemente?
• Welche Kontur muss das Fundament tatsächlich abbilden?
• Sind Untergrund, Entwässerung und Zugang berücksichtigt?
• Bleibt Platz für Reinigung, Wartung und spätere Nutzung?
• Gibt es Konflikte mit Mauern, Leitungen, Bäumen oder Gebäudeteilen?
• Sind lokal geltende Bewilligungen und Anforderungen abgeklärt?
• Stimmen Bestellung, Zeichnung, Fundamentplan und Montageanleitung überein?

Häufig gestellte Fragen

Sind die angegebenen Gewächshaus-Masse Innen- oder Aussenmasse?

Das hängt von der jeweiligen Angabe ab. Produktübersichten nennen häufig eine äussere Grösse oder Grundfläche, während technische Pläne zusätzlich Achs- und lichte Masse enthalten können. Entscheidend sind die Endpunkte der Masshilfslinien und die Legende. Weitere allgemeine Antworten bietet die Seite Häufig gestellte Fragen zu Aluminium-Gewächshäusern.

Kann ich das Fundament nach den Massen auf der Produktseite bauen?

Nein, sofern diese nicht ausdrücklich als freigegebene Fundamentmasse Ihrer Konfiguration bestätigt wurden. Verwenden Sie den aktuellen Sockel- oder Fundamentplan. Produktseiten helfen bei der Auswahl, ersetzen aber keine ausführungsspezifische technische Zeichnung.

Warum weicht die Nenngrösse von der technischen Zeichnung ab?

Nenngrössen können gerundet sein oder eine Modellklasse beschreiben. Die technische Zeichnung bildet konkrete Profilkanten, Achsen oder Sockelmasse ab. Eine Abweichung ist deshalb nicht automatisch ein Fehler. Prüfen Sie jedoch, ob beide Dokumente dieselbe Modellvariante betreffen.

Was bedeutet «nicht massstäblich»?

Die Darstellung darf nicht mit einem Lineal ausgewertet werden. Proportionen können zur besseren Lesbarkeit verändert sein. Ausschlaggebend sind ausschliesslich die eingetragenen Zahlen, Einheiten, Symbole und schriftlichen Hinweise.

Wie erkenne ich, auf welcher Seite sich die Tür befindet?

Orientieren Sie sich an beschrifteten Ansichten, Achsen und eindeutigen Bezugspunkten. Begriffe wie links und rechts können je nach Blickrichtung missverständlich sein. Legen Sie deshalb einen festen Standpunkt fest, beispielsweise den Blick von aussen auf den Eingang, und lassen Sie die Konfiguration bestätigen.

Welche Masse sind bei einem Anlehngewächshaus besonders wichtig?

Neben Breite und Tiefe zählen die untere und obere Anschlusshöhe, Dachneigung, Wandabstand und Position der Befestigungslinien. Prüfen Sie auch Dachüberstände, Fenster, Fallrohre, Fassadendämmung und die Eignung der vorhandenen Wand.

Wie viel zusätzlichen Platz soll ich rund um das Gewächshaus lassen?

Dafür gibt es keinen allgemeingültigen Wert. Der erforderliche Raum hängt von Türen, Lüftungen, Reinigung, Gelände, Entwässerung und lokalen Abstandsvorgaben ab. Planen Sie funktional und klären Sie die am Standort geltenden Anforderungen, statt nur einen pauschalen Rand hinzuzurechnen.

Beweisen gleiche Diagonalen, dass das Fundament korrekt ist?

Gleiche Diagonalen bestätigen bei einem Rechteck die Rechtwinkligkeit nur zusammen mit korrekten Seitenlängen. Sie sagen nichts über Höhenlage, Ebenheit oder die Position von Zwischenpunkten aus. Bei T-Formen oder anderen komplexen Konturen müssen mehrere Teilbereiche separat kontrolliert werden.

Welches Dokument gilt, wenn zwei Masse widersprüchlich erscheinen?

Treffen Sie keine eigene Auswahl. Prüfen Sie Dokumentnummer, Datum, Revision und Variantenbezeichnung und lassen Sie bestätigen, welche Unterlage für Ihre Bestellung gilt. Die neuere Datei ist nicht automatisch richtig, wenn sie einer anderen Konfiguration zugeordnet ist.

Wo finde ich Informationen zu Garantie und Wartung?

Lesen Sie die für Ihre Bestellung geltenden Bedingungen im Bereich Garantie und die modellspezifischen Pflegeunterlagen. Bewahren Sie Bestellbestätigung, Anleitungen und Wartungsnachweise gemeinsam auf. Für Holzkonstruktionen sind zudem die Hinweise zu Gewächshäusern und Wintergärten aus Holz relevant.

Abschliessende Zeichnungsprüfung

Führen Sie vor Bestellung, Fundamentbau und Montage jeweils eine eigene Kontrolle durch. Markieren Sie auf der technischen Zeichnung Gesamtmasse, Höhenbezug, Türen, Fundamentkontur und kritische Abstände. Übertragen Sie diese Punkte auf eine Standortskizze und prüfen Sie sie vor Ort.

Eine gute Freigabe verbindet drei Ebenen: Die gewählte Ausführung muss zu den Bestellunterlagen passen, ihre tatsächliche Geometrie muss am Standort Platz finden, und der Innenraum muss für die geplante Nutzung funktionieren. Erst wenn diese drei Ebenen übereinstimmen, sollte die dauerhafte Vorbereitung des Untergrunds beginnen.
