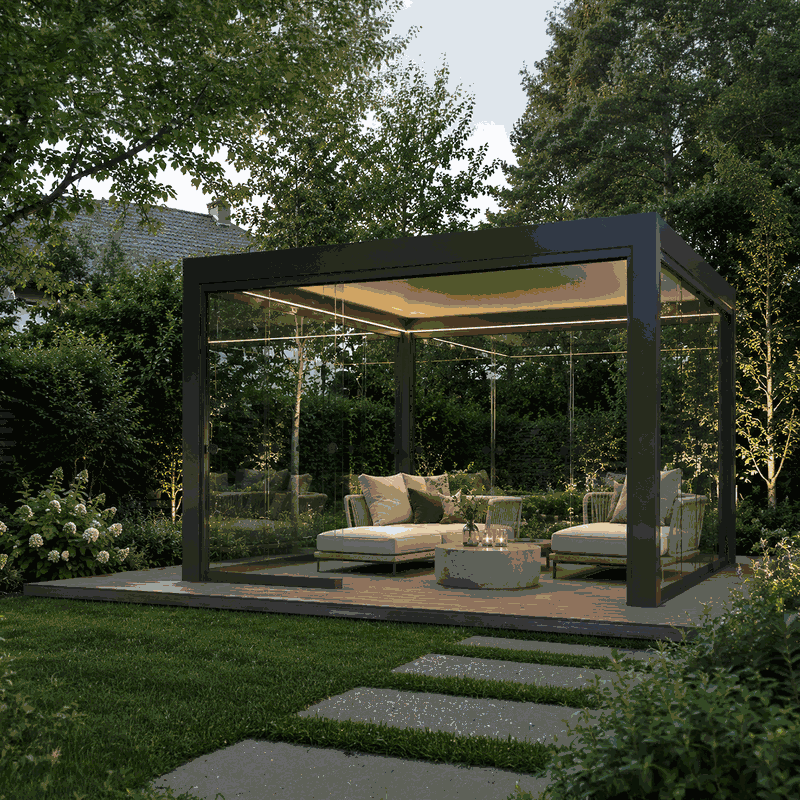

Preparación eléctrica para una pérgola motorizada: lamas, control e iluminación

Una pérgola motorizada debe integrarse en la planificación eléctrica global del emplazamiento. Esta guía explica qué datos se necesitan antes de tender el cableado, cómo coordinar las líneas de alimentación y control y qué aspectos deben tenerse en cuenta para la iluminación, la puesta en marcha y futuras ampliaciones.

En una pérgola motorizada, la estructura portante, la cimentación, el drenaje y el equipamiento eléctrico deben planificarse de forma conjunta. Si los recorridos de los cables no se definen hasta después del montaje, suelen quedar cables a la vista, perforaciones innecesarias o puntos de conexión de difícil acceso. Una coordinación temprana entre el propietario, el instalador de la pérgola y una empresa instaladora eléctrica habilitada reduce estos riesgos.

Esta guía describe los pasos de planificación. No sustituye ni la documentación técnica suministrada con el modelo concreto ni la comprobación y ejecución a cargo de una empresa instaladora eléctrica habilitada. Los valores de conexión, las medidas de protección y los requisitos locales deben confirmarse siempre para cada proyecto.

¿Qué elementos de una pérgola motorizada necesitan electricidad?

El consumidor más evidente es el accionamiento del techo de lamas. Según el sistema, también puede ser necesario alimentar una unidad de control, receptor, fuente de alimentación, pulsador mural, luminarias integradas o sensores opcionales. Los mandos a distancia suelen funcionar de forma independiente de la instalación fija, pero necesitan un receptor compatible en la pérgola.

No todas las pérgolas bioclimáticas tienen la misma arquitectura eléctrica. Un motor puede funcionar directamente desde la red eléctrica, mediante una fuente de alimentación independiente o a través de una unidad de control específica del fabricante. Por ello, no debe deducirse la tensión, el tipo de cable ni el tipo de conexión a partir del aspecto exterior.

• Accionamiento de las lamas: mueve las lamas del techo y necesita una alimentación claramente asignada.
• Control: procesa las señales de pulsadores, mandos a distancia o sensores compatibles.
• Iluminación: puede estar integrada, instalada sobre la estructura o ser independiente de la pérgola.
• Equipamiento opcional: por ejemplo, sensores o futuras soluciones laterales con componentes eléctricos.

Datos que deben estar definidos antes de la preinstalación eléctrica

Antes de abrir rozas, perforar o tender cables subterráneos, debe estar definido el modelo exacto de pérgola. Las guías sobre la elección entre una pérgola bioclimática y una pérgola clásica, sobre la instalación adosada a pared o independiente y sobre el concepto de dimensiones de la pérgola ayudan a aclarar primero los aspectos constructivos esenciales.

Información necesaria	Por qué es importante
Modelo y versión exactos	Determina el motor, el control, las posibles luminarias y las posiciones de conexión previstas.
Orientación de instalación y posiciones de los postes	Define dónde pueden salir los cables sin interferir con la cimentación ni el drenaje.
Lado del motor y del control	Evita que la alimentación se prepare en el extremo equivocado.
Documentación eléctrica del fabricante	Contiene las especificaciones vinculantes de conexión y compatibilidad.
Ubicaciones de mando deseadas	Influye en los recorridos de cable para pulsadores, controles y, en su caso, puntos de mando adicionales.
Necesidades de iluminación y ampliación	Permite planificar de forma razonable futuras ampliaciones sin instalar equipos que no se utilizarán.

También deben identificarse claramente la serie de pérgola prevista y sus instrucciones de montaje actuales. Las imágenes de producto o los esquemas generales no son suficientes para una preinstalación.

Planificar conjuntamente la pérgola y los trabajos eléctricos en el emplazamiento

El plano de cableado debe utilizar el mismo plano acotado de la ubicación que la planificación de la cimentación y el montaje. En él deben indicarse conjuntamente la conexión al edificio, los ejes de la pérgola, los postes, los elementos de cimentación, la composición de la terraza, la dirección del drenaje, las canalizaciones y los puntos de salida. La guía sobre la cimentación para pérgolas explica por qué la subestructura debe definirse antes del montaje.

Los cables no deben bloquear las zonas de fijación ni salir de forma incontrolada por lugares donde se evacúa el agua del sistema de cubierta. Del mismo modo, un tubo de reserva no debe terminar en un punto donde pueda quedar aplastado al colocar un poste o resultar dañado por los elementos de fijación. En terrazas existentes deben tenerse en cuenta la altura del conjunto constructivo, la impermeabilización y las posibles juntas de movimiento.

Antes de iniciar los trabajos de construcción, deben comprobarse la normativa territorial y urbanística y los requisitos municipales aplicables. La guía sobre permisos para invernaderos y pérgolas en España ofrece una primera orientación. El tipo de autorización o trámite exigible depende de la legislación autonómica y del planeamiento municipal; conviene consultar al ayuntamiento la clasificación del suelo, los retranqueos, la ocupación y la altura aplicables al proyecto concreto.

Recorridos eléctricos en pérgolas independientes y adosadas a pared

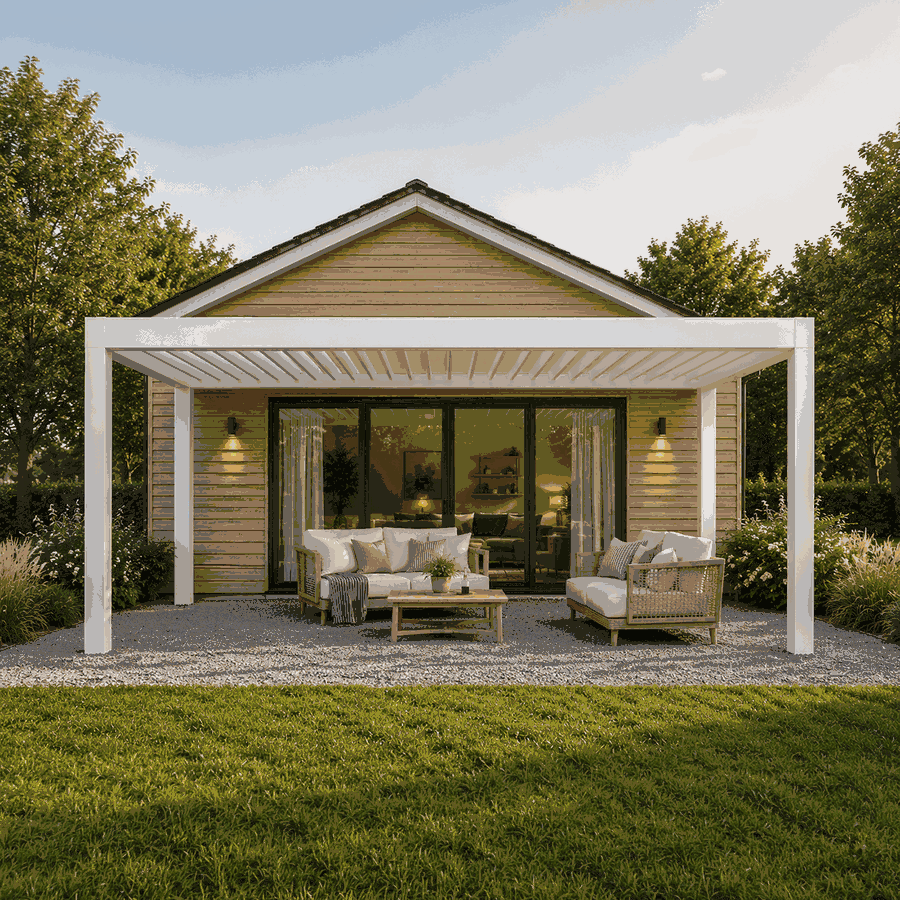

Pérgola independiente

En una estructura independiente, la alimentación suele llevarse bajo tierra hasta un poste previamente definido. El recorrido, la profundidad de tendido, la protección mecánica, el tipo de cable y la entrada debe determinarlos una empresa instaladora eléctrica habilitada en función de las condiciones de montaje. Un tubo de reserva solo resulta útil si sus dimensiones, radios de curvatura, sellado y posición final se ajustan al cable previsto.

La salida debe coincidir exactamente con el plano de montaje. Un punto elegido de forma aproximada dentro de la zona de cimentación puede quedar después directamente bajo una placa base o fuera del perfil del poste. Para orientarte sobre el tipo de construcción, consulta la página de la pérgola independiente Bloomcabin.

Pérgola adosada a pared

En una pérgola adosada a pared la alimentación puede proceder del edificio. Sin embargo, el recorrido de cable más corto no es automáticamente el mejor. Deben considerarse el aislamiento, la composición de la fachada, la impermeabilización, los elementos portantes y la posición de la fijación a pared. Los pasos a través de la pared deben sellarse correctamente contra la humedad.

Antes de tender el cable debe estar definido en qué lado se encuentran el motor o el control. La versión concreta de la pérgola adosada a pared es determinante. No debe colocarse un cable únicamente basándose en una representación de producto en perspectiva.

Planificar la alimentación eléctrica y el circuito

La empresa instaladora eléctrica habilitada evalúa la potencia de conexión, la longitud del cable, el método de instalación, las condiciones ambientales, las medidas de protección y el cuadro eléctrico existente. A partir de ello se determinan la sección del cable, las protecciones, la protección diferencial y si conviene o resulta necesario disponer de un circuito propio. No son adecuados los valores genéricos, ya que varían el modelo, los accesorios y la instalación del edificio.

El motor y la luz pueden alimentarse técnicamente de forma conjunta o independiente, siempre que la documentación del producto y la planificación profesional lo permitan. Los circuitos separados o las salidas conmutables por separado pueden facilitar la localización de averías: un fallo de la iluminación no tiene por qué dejar fuera de servicio el accionamiento del techo. Por otro lado, no debe crearse una instalación innecesariamente compleja sin un beneficio concreto.

Una toma de corriente exterior existente no demuestra automáticamente que la alimentación sea adecuada. Deben comprobarse el estado, las medidas de protección, la carga y la asignación del circuito. Los alargadores provisionales no sustituyen una instalación exterior planificada para uso permanente.

Separar correctamente el cableado de tensión de red y de control

Los cables con diferentes tensiones y tipos de señal no deben tenderse ni conectarse juntos de forma indiscriminada. Las distancias, separaciones, envolventes y tipos de cable necesarios dependen del sistema concreto y de las normas aplicables. Son especialmente críticos los empalmes improvisados entre cables de motor específicos del fabricante y la instalación del edificio.

Cada cable debe estar marcado de forma permanente e inequívoca en ambos extremos. También resultan útiles las fotografías de los recorridos mientras aún están a la vista y un plano con puntos de referencia. Si se prevén tubos de reserva, no deben terminar sin identificar en varios postes. Una guía pasacables facilita los trabajos posteriores, pero no sustituye la comprobación de que puedan utilizarse.

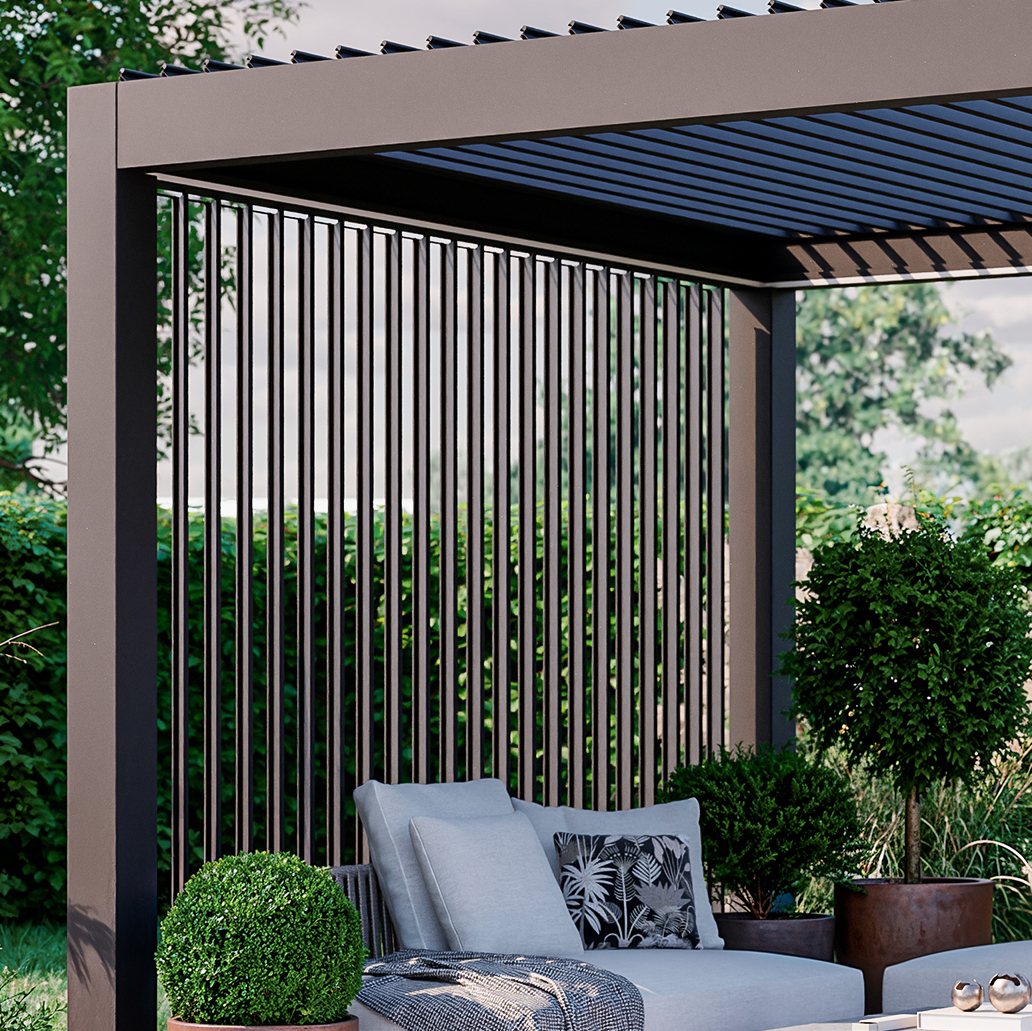

Posición del motor de lamas y del control

El motor, la caja de conexiones y la unidad de control deben permanecer accesibles sin estar permanentemente a la vista ni desprotegidos. El acceso para mantenimiento no significa que los componentes deban quedar expuestos sin herramientas. Significa que un profesional puede alcanzarlos sin desmontar innecesariamente elementos portantes, lamas del techo o revestimientos instalados de forma fija.

El control debe instalarse únicamente en una posición y un entorno de montaje autorizados por el fabricante. Deben tenerse en cuenta los recorridos de agua, la condensación, la exposición directa a la intemperie y la acumulación de calor. En una pérgola motorizada Bloomcabin la documentación específica del modelo prevalece sobre los hábitos generales de instalación.

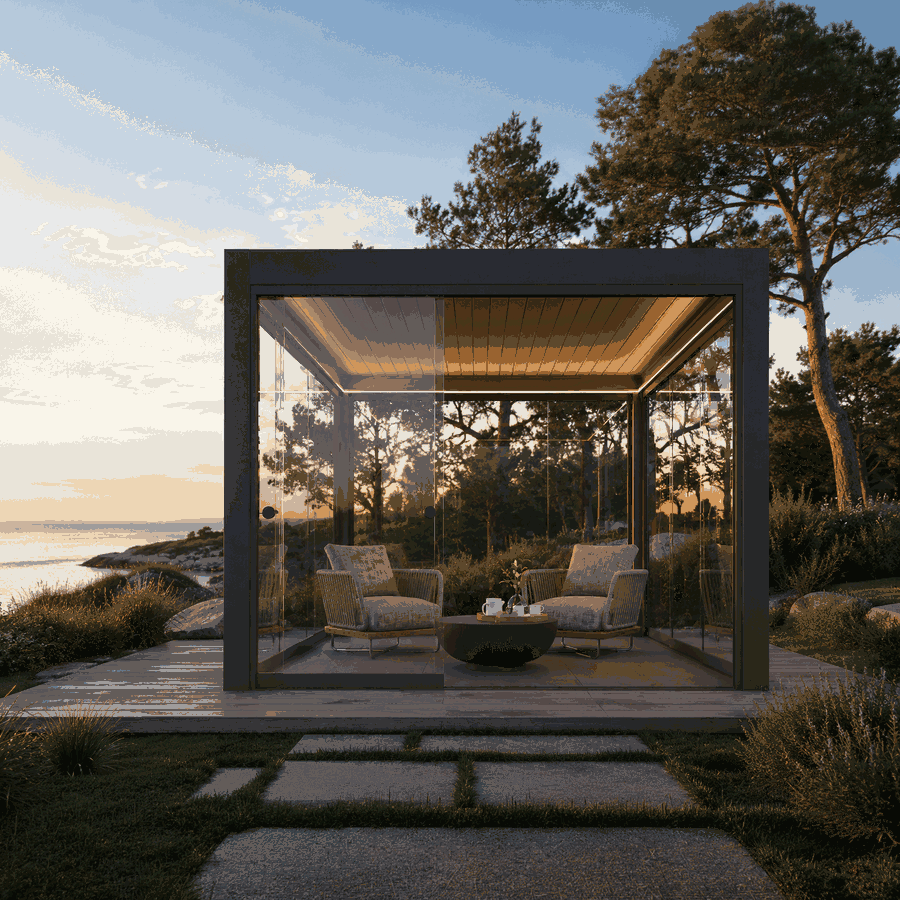

Planificar la iluminación de la pérgola

La iluminación forma parte de la planificación eléctrica y estética. Debe iluminar las zonas de estancia y de paso sin deslumbrar ni generar reflejos molestos en las superficies de vidrio. Encontrarás información sobre distintos conceptos de uso en las ideas para pérgolas en la terraza y el jardín.

Las luminarias integradas deben estar previstas para el sistema de pérgola concreto o ser expresamente compatibles. Las perforaciones en los perfiles pueden afectar al drenaje de agua, los acabados superficiales y los canales de cableado. Las luminarias instaladas posteriormente también requieren una fijación adecuada y una alimentación diseñada para exteriores.

Preguntas antes de elegir la distribución de la iluminación

• ¿La luz debe iluminar principalmente una mesa, los recorridos de paso o toda la superficie de la cubierta?
• ¿Se necesita un encendido conjunto o una división en varias zonas de luz?
• ¿Dónde se producirán reflejos en ventanas o futuros cerramientos de vidrio?
• ¿Dónde pueden alojarse de forma accesible las fuentes de alimentación o los componentes de control?
• ¿El control se realizará mediante pulsador mural, mando a distancia compatible o tecnología existente en el edificio?
• ¿La iluminación podrá controlarse de forma independiente cuando el accionamiento de las lamas esté desconectado?

Quien valore una cubierta fija o móvil debe consultar también las indicaciones sobre techos de lamas bioclimáticos y techos de vidrio y tener en cuenta que el tipo de cubierta influye en la planificación de la iluminación.

Preparar el equipamiento futuro sin sobredimensionar

Una previsión razonable puede consistir en un tubo de reserva accesible, un recorrido de cable documentado o espacio suficiente en una zona de conexión adecuada. No tiene sentido conectar de forma fija y preventiva equipos aún no definidos. Los accesorios futuros pueden requerir otras tensiones, protocolos de control o puntos de conexión.

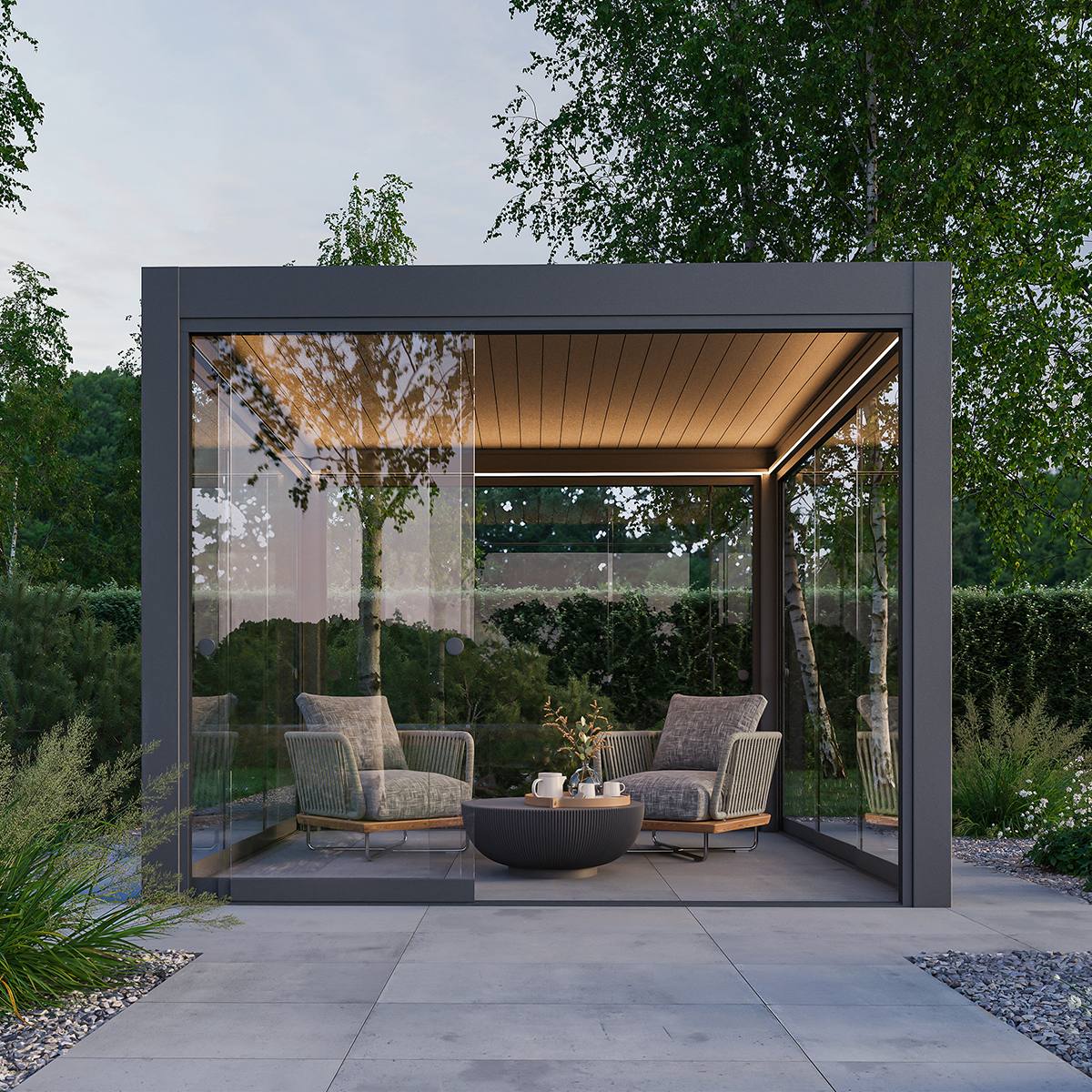

Los cerramientos de vidrio previstos merecen una atención especial. La guía sobre acristalamiento corredero y fijo para pérgolas muestra las diferencias constructivas. Las salidas de cable, los interruptores y los accesos de mantenimiento no deben quedar en futuros recorridos ni zonas de fijación.

Orden de instalación recomendado

1. Definir el uso y el tipo de pérgola: determinar las dimensiones, el tipo de instalación, la función de la cubierta, la iluminación y los posibles cerramientos laterales futuros.
2. Documentar la ubicación: registrar el edificio, las alturas, la composición de la terraza, las cimentaciones, el drenaje y las conducciones existentes.
3. Revisar la documentación del producto: confirmar el lado del motor, los valores de conexión, los componentes de control y las entradas de cable previstas.
4. Elaborar un plan de coordinación: el instalador de la pérgola, el profesional responsable de la cimentación y la empresa instaladora eléctrica habilitada utilizan las mismas medidas y puntos de referencia.
5. Preparar los recorridos de cable: realizar correctamente los recorridos y pasos, marcarlos y fotografiarlos antes de cerrarlos.
6. Completar la cimentación y la superficie: proteger los extremos de los cables y comparar de nuevo su posición con el plano de montaje.
7. Montar la pérgola: conducir los cables solo por las zonas previstas para ello; no realizar perforaciones improvisadas en los perfiles.
8. Realizar la conexión eléctrica: la empresa instaladora eléctrica habilitada realiza las comprobaciones y la conexión, y prepara la documentación correspondiente al sistema concreto.
9. Poner en marcha las funciones: comprobar el funcionamiento del motor, el control, la iluminación y las opciones de desconexión.

Para la elección básica del producto pueden consultarse la guía práctica sobre pérgolas de aluminio y la selección de pérgolas Bloomcabin .

Lista de comprobación para el día de entrega y la preparación del montaje

• El modelo entregado, la versión y la documentación coinciden con la planificación.
• Los componentes se almacenan en un lugar seco y seguro, sin bloquear la zona de trabajo.
• La posición de los postes y el lado del motor están marcados en el plano de ubicación.
• Las cimentaciones y superficies de fijación están listas y comprobadas para el montaje.
• Las salidas de cable se encuentran dentro de la zona de conexión prevista.
• Los extremos de los cables están protegidos, sin tensión y claramente identificados.
• Los componentes de conexión y control están completamente identificados.
• La empresa instaladora eléctrica habilitada conoce la fecha prevista para la comprobación y la conexión final.
• Las zonas de perforación, montaje y mantenimiento se mantienen despejadas y accesibles.

En caso de dudas antes del montaje, utiliza la página Contacto de Bloomcabin para aclarar cualquier discrepancia antes del montaje y evitar el coste de tener que reubicar un cable posteriormente.

Poner en marcha el motor, el control y la iluminación

Antes de poner en marcha el motor por primera vez, se comprueba que no haya herramientas, restos de embalaje ni elementos de fijación en la zona de movimiento de las lamas. La comprobación eléctrica se realiza antes de la prueba de funcionamiento. A continuación, el techo se mueve paso a paso para comprobar que el movimiento sea uniforme, que las posiciones finales sean correctas y que no se produzcan ruidos inusuales.

Los mandos a distancia y los controles murales se programan conforme a las instrucciones correspondientes. Después deben probarse todas las órdenes por separado. En la iluminación, las zonas de encendido, la regulación de intensidad y el comportamiento de desconexión solo se comprueban si estas funciones están realmente previstas. Los sensores no deben activarse hasta que se hayan confirmado claramente la ubicación de montaje, la asignación y la respuesta.

Si el accionamiento da tirones, emite un sonido inusual o no se mueve en la dirección prevista, no continúes accionándolo repetidamente. Desconecta la alimentación y solicita una comprobación profesional del montaje, el cableado y los ajustes.

Mantenimiento y localización de averías

Los componentes eléctricos requieren inspecciones visuales, especialmente después de obras, episodios meteorológicos intensos o modificaciones en la terraza. Deben revisarse los daños visibles, las tapas sueltas, las señales de humedad y los cables aplastados. Los perfiles de aluminio y las vías de drenaje deben mantenerse limpios; los principios generales se explican en la página sobre mantenimiento de estructuras de aluminio.

En caso de avería, primero debe determinarse si se ve afectado solo el motor, solo la luz o todo el sistema. Después pueden comprobarse el dispositivo de control, los estados de desconexión reconocibles y los obstáculos evidentes. Las personas no cualificadas no deben abrir las envolventes eléctricas. Los consejos sobre el uso estacional y sobre cómo actuar ante las condiciones meteorológicas se recogen en el artículo dedicado a usar la pérgola en invierno.

Coordinar la pérgola con otras estructuras Bloomcabin

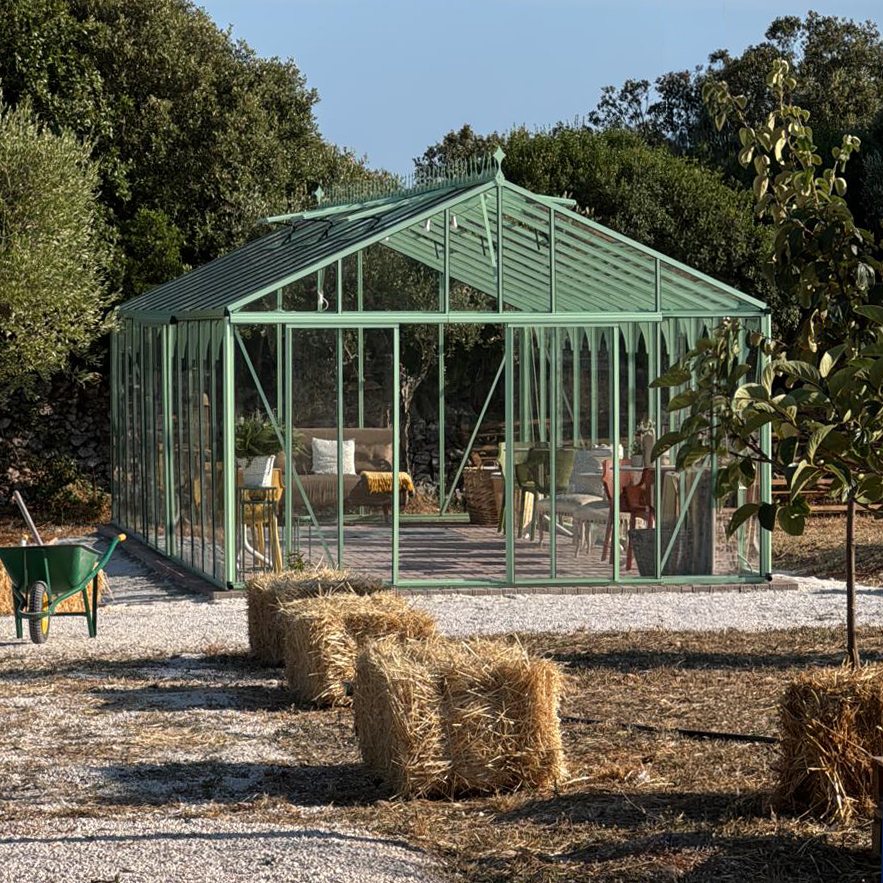

Si hay varias construcciones de jardín en la misma parcela, debe elaborarse un plano común de ubicación y suministro. Esto se aplica, por ejemplo, a una pérgola, un invernadero o un jardín de invierno, un cobertizo de jardín y una sauna de exterior. Los recorridos comunes pueden tener sentido desde el punto de vista de la planificación, pero no significan que todos los consumidores puedan utilizar el mismo circuito.

Una sauna, por ejemplo la sauna de exterior Elma S, tiene un uso y unos requisitos eléctricos distintos de los de un accionamiento de lamas. Cada estructura debe planificarse según su propia documentación. La información sobre la empresa y la gama de productos se recoge en Sobre Bloomcabin y en la sección Información útil .

Preguntas frecuentes

¿Puede el electricista preparar la alimentación antes de que se entregue la pérgola?

Sí, si se dispone de documentación aprobada para el modelo exacto. Deben confirmarse el lado del motor, la posición de conexión y los datos eléctricos. De lo contrario, el cable solo debe llevarse hasta un punto de conexión accesible.

¿Puede utilizarse una toma de corriente exterior existente?

Solo tras una comprobación profesional. Deben evaluarse la toma, el cable de alimentación, las medidas de protección, la carga existente y la idoneidad para el uso permanente previsto. Su mera proximidad a la pérgola no es suficiente.

¿Todas las pérgolas de lamas utilizan la misma tensión de motor?

No. Los conceptos de motor, fuente de alimentación y control varían. Solo son vinculantes la documentación y el etiquetado del sistema entregado.

¿Deben estar el motor y la iluminación en el mismo circuito?

Depende de los valores de conexión, el sistema de control y la instalación existente. Separarlos puede facilitar el manejo y la localización de averías, pero la decisión debe tomarla una empresa instaladora eléctrica habilitada para el proyecto concreto.

¿Puede ocultarse un cable dentro de un poste de la pérgola?

Solo si el sistema concreto prevé un recorrido de cable adecuado para ello. No deben verse afectados el drenaje, los elementos de fijación, los cantos afilados ni el acceso de mantenimiento. Deben evitarse las perforaciones no planificadas en los perfiles.

¿Puede añadirse iluminación más adelante?

En principio, puede ser posible instalarla posteriormente. Resulta más sencillo si se ha preparado un recorrido de cable accesible. Las luminarias y la fijación deben ser compatibles con la pérgola, el entorno exterior y la instalación eléctrica.

¿Dónde debe instalarse un pulsador mural?

En un lugar adecuado y de fácil acceso desde el que, en la medida de lo posible, pueda observarse el movimiento del techo. Al elegir la ubicación deben considerarse la exposición a la intemperie, el uso del edificio, el acceso de los niños y futuros cerramientos de vidrio.

¿Puede accionarse la pérgola cuando no está a la vista?

Un movimiento sin supervisión puede hacer que no se detecten obstáculos o personas. Deben respetarse el modo de uso previsto y todas las indicaciones de seguridad del fabricante. La posibilidad de control remoto no significa automáticamente que cualquier ubicación de mando sea adecuada.

¿Qué cambia si se instalan cerramientos de vidrio más adelante?

Los recorridos de paso, las zonas de fijación, el acceso a los interruptores y los reflejos pueden cambiar. Los cables o las cajas de conexión tampoco deben bloquear las guías de vidrio. Por ello, la ampliación debe tenerse en cuenta ya en el plano de ubicación.

¿Quién puede realizar la conexión eléctrica definitiva?

La conexión fija y las comprobaciones necesarias deben ser realizadas por una empresa instaladora eléctrica habilitada. Los requisitos aplicables en cada caso deben determinarse conforme a la normativa aplicable y a las características concretas de la instalación.

¿Qué documentación debe conservarse?

Deben conservarse las instrucciones de montaje y eléctricas, la denominación del modelo, el esquema eléctrico o plano de cableado, la documentación de comprobación, las fotografías de los recorridos ocultos, las identificaciones y los documentos relativos a modificaciones posteriores. Todo debe asignarse claramente a la misma instalación.

¿Qué debe hacerse si la documentación y la preinstalación no coinciden?

El montaje o la conexión debe detenerse en ese punto. Las discrepancias deben aclararse con el proveedor, el instalador de la pérgola y la empresa instaladora eléctrica habilitada. No debe intentarse adaptar un cable mediante prolongaciones improvisadas ni adaptadores sin comprobar.

Lista de comprobación final de planificación

• El modelo exacto de pérgola y la orientación de instalación están definidos.
• Los datos del motor, control e iluminación están disponibles por escrito.
• La cimentación, el drenaje y los recorridos de cable están coordinados en un plano.
• La alimentación termina en el punto de conexión confirmado.
• Los cables de red, control y señal están correctamente asignados.
• Los accesos de mantenimiento permanecen accesibles después del montaje.
• Se han tenido en cuenta futuros cerramientos de vidrio o ampliaciones eléctricas.
• Todos los cables y puntos de mando están documentados e identificados.
• La conexión final, la comprobación y la puesta en marcha se han acordado con una empresa instaladora eléctrica habilitada.

Una buena preparación eléctrica pasa casi inadvertida después del montaje. Su valor se aprecia en un funcionamiento fiable, unos accesos de mantenimiento bien definidos y la posibilidad de localizar averías de forma sistemática. Puedes consultar más contenidos técnicos y de diseño en el Blog de Bloomcabin y en la sección de información útil.
