Lista de comprobación para tomar medidas antes de pedir un invernadero, una pérgola o una sauna de exterior

Una toma de medidas fiable tiene en cuenta más que la longitud y la anchura. Esta lista de comprobación abarca la parcela, los cimientos, las alturas, las conexiones a pared, las puertas, el recorrido de instalaciones, el drenaje y el acceso para el montaje.

Una toma de medidas precisa es la base de un pedido fiable. Para un invernadero, una pérgola o una sauna de exterior, no basta con medir aproximadamente dos lados. También son decisivas las alturas, las diagonales, las pendientes, los cimientos, los voladizos de cubierta, las zonas de paso, el recorrido de instalaciones y el acceso al lugar de montaje.

Esta guía ayuda a particulares, proyectistas y empresas de montaje a registrar sistemáticamente un emplazamiento. No sustituye ni el plano específico del producto ni la comprobación de los requisitos locales. Siempre prevalecen la documentación correspondiente al modelo elegido y las disposiciones aplicables en el lugar de instalación.

Mide el emplazamiento antes de elegir el modelo definitivo

No empieces preguntándote qué dimensión nominal de producto cabe por poco en el jardín. Primero registra la superficie realmente utilizable. Así podrás determinar qué diseño, orientación y tamaño tienen sentido desde el punto de vista técnico.

Marca los límites de la parcela, edificios, muros, caminos, árboles, parterres, arquetas e instalaciones. Si es necesario, también deben aclararse las condiciones de planificación o de permisos. El artículo Licencia de obras para invernadero o pérgola ofrece una primera orientación temática; no obstante, solo es vinculante la información facilitada por el organismo competente para el proyecto concreto.

No tengas en cuenta únicamente la estructura. Las puertas, los bordes de cubierta, el drenaje, el mantenimiento y el montaje también requieren espacio. Un modelo puede encajar geométricamente en la superficie y, aun así, resultar poco práctico si una puerta no puede abrirse por completo o más adelante no se puede acceder a una pared lateral.

Cuatro reglas de medición siempre válidas

1. Mide varias veces: Toma las medidas importantes al menos dos veces. Siempre que sea posible, conviene que dos personas comprueben los tramos largos.
2. No des por hecho que hay ángulos rectos: Las terrazas, los muros y los cimientos existentes no suelen formar ángulos rectos exactos. Por eso, mide ambas diagonales.
3. Registra las alturas por separado: Un plano no refleja la pendiente. Documenta las diferencias de altura en todas las esquinas y en los puntos intermedios relevantes.
4. Separa las medidas reales de las medidas previstas: Anota los valores medidos, las posiciones deseadas y las dimensiones del producto en columnas distintas. Así evitarás que las suposiciones se traten accidentalmente como medidas existentes.

No redondees precipitadamente a una medida cómoda. Para la selección puede bastar un valor redondeado, pero antes de realizar el pedido y construir los cimientos deben comprobarse las dimensiones reales necesarias del producto y de las conexiones.

Prepara las herramientas y la información

• cinta métrica resistente y medidor de distancia adecuado;
• nivel de burbuja, regla de nivelación o aparato de nivelación adecuado;
• cuerda, estacas, tiza o cinta de marcaje removible;
• escuadra, plomada y, si es necesario, una escalera para medir alturas de forma segura;
• hoja de notas, croquis del emplazamiento y cámara para documentar;
• plano del producto, plano de cimentación e instrucciones de montaje del modelo previsto;
• información sobre instalaciones subterráneas, drenaje y cimientos existentes.

Encontrarás más categorías de productos y consejos de planificación en Información útil, en los Invernaderos y jardines de invierno y en la categoría Sauna. Para cuestiones específicas del proyecto, antes de construir los cimientos conviene aclarar a través de Contacto qué documentación es determinante para el producto elegido.

Elabora un plano de emplazamiento completo

Dibuja la superficie de instalación en planta. El croquis no tiene que estar a escala, pero debe tener una orientación de lectura clara. Indica el norte, todos los límites y al menos un punto de referencia fijo, por ejemplo, una esquina del edificio.

Registra las distancias desde la estructura prevista hasta al menos dos líneas de referencia permanentes. Añade las longitudes de los lados, las diagonales, las zonas de apertura de las puertas y los accesos para mantenimiento. En caso de conexión a un edificio, también se necesita un alzado de la pared.

Contenido del plano	Qué documentar
Parcela y elementos existentes	Límites, edificios, muros, caminos, vegetación, arquetas
Estructura prevista	Contorno exterior, orientación, puertas, bordes de cubierta
Alturas	Alturas de las esquinas, pendientes, escalones, umbrales y conexiones a pared
Instalaciones	Recorrido de instalaciones, desagües, dirección de drenaje
Logística	Acceso, recorrido de transporte, puntos estrechos y zona de montaje

Medidas necesarias para cualquier estructura

Independientemente del tipo de producto, deben estar disponibles los siguientes valores:

• longitud y anchura totales disponibles;
• ambas diagonales de la superficie marcada;
• alturas en todas las esquinas;
• distancias a límites, paredes y obstáculos;
• anchura libre mínima del recorrido de transporte;
• altura disponible bajo ramas, bordes de cubierta o instalaciones;
• anchura y sentido de apertura de puertas y portones próximos;
• posiciones de arquetas, tuberías y cables;
• superficie para el montaje, la colocación de escaleras y el mantenimiento posterior.

En superficies irregulares, mide puntos intermedios adicionales. Un muro aparentemente recto puede abombarse, una terraza puede tener forma trapezoidal y un bordillo puede invadir la zona prevista para un poste.

Elige el tipo de producto antes de definir definitivamente la superficie base

El diseño modifica los requisitos del emplazamiento y los cimientos. Una pérgola adosada a la pared necesita una pared de conexión adecuada; una estructura independiente requiere puntos de instalación definidos en todo su perímetro. La comparativa Pérgola adosada o pérgola independiente ayuda a tomar esta decisión básica.

La función de la cubierta también afecta al drenaje, la altura libre y las fachadas adyacentes. Consulta Pérgola bioclimática o clásica y el artículo de fondo ¿Qué es una pérgola bioclimática?.

En las saunas, las cabinas rectangulares y los modelos en forma de barril difieren en cómo ocupan el espacio, en el acceso y en el espacio útil a su alrededor. Compara, por ejemplo, Elma S, Elma L y la sauna barril HC150 basándote en la documentación correspondiente de cada producto, no solo en fotografías de jardines.

Lista de comprobación de medidas para un invernadero

• Documenta el recorrido del sol, las sombras y la orientación del eje longitudinal.
• Comprueba la superficie base, incluida la zona de cimientos o zócalo.
• Ten en cuenta el lado de la puerta, su recorrido de apertura y el acceso sin umbral.
• Comprueba si hay ramas, instalaciones o voladizos de cubierta en las zonas de alero y cumbrera.
• Deja espacio libre para los mecanismos de apertura de las ventanas, los elementos de ventilación y las tareas de limpieza.
• Planifica la toma de agua, la evacuación del agua de lluvia y los caminos para transportar tierra de cultivo.
• En modelos adosados a pared, registra los alféizares, bajantes, zócalos y salientes de fachada.

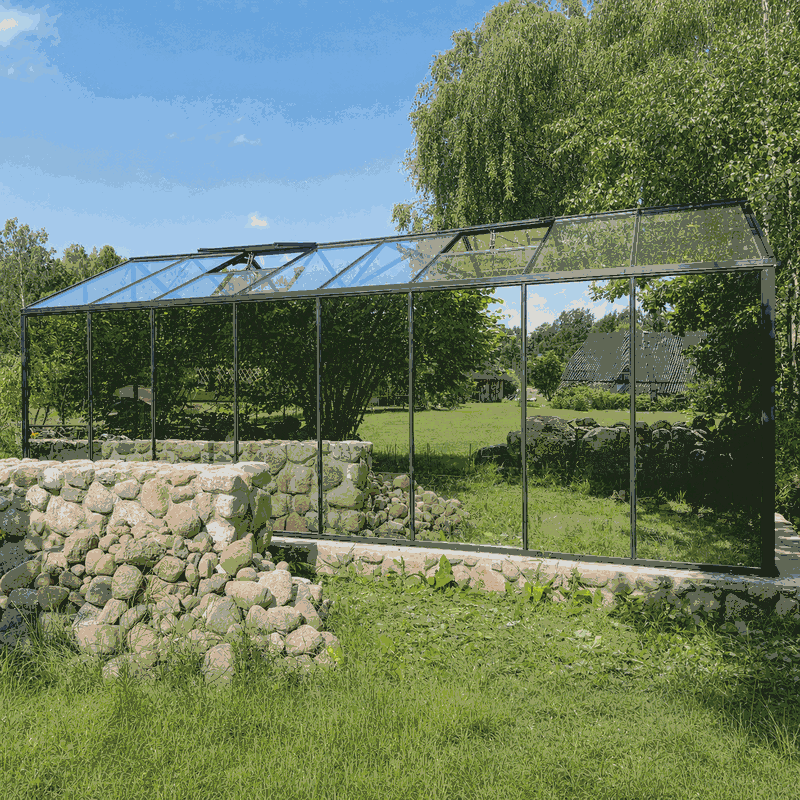

Las instalaciones de inspiración histórica o con divisiones geométricas pueden tener ejes y detalles de conexión adicionales. El artículo sobre invernaderos victorianos muestra relaciones de diseño; sin embargo, para tomar medidas solo son vinculantes los planos concretos del modelo elegido.

Lista de comprobación de medidas para una pérgola

• Mide la anchura y la profundidad de la terraza en varios puntos.
• Comprueba la posición de cada poste previsto sobre una base resistente.
• Ten en cuenta los voladizos de cubierta y, si procede, los recorridos de drenaje integrados.
• Controla la altura libre en relación con puertas, ventanas y persianas.
• Planifica la apertura y el espacio de movimiento de lamas, elementos de sombreado o acristalamientos.
• Registra la evacuación del agua de lluvia de la terraza existente y las posibles zonas de salpicaduras.
• Documenta los lados expuestos al viento y el entorno para una planificación adaptada al emplazamiento.

Para elegir el tamaño, resulta útil la Guía de tamaños de pérgolas . La elección de materiales y el concepto de uso se explican en Aluminio o madera . Si se han previsto paredes laterales, también deben medirse los recorridos de deslizamiento, los topes y el perfil del suelo; consulta Pérgola con paredes de vidrio.

Lista de comprobación de medidas para una sauna de exterior

• Registra toda la zona de instalación, junto con la entrada y el acceso para mantenimiento.
• Marca la posición de la puerta, el sentido de apertura y una zona frontal segura.
• Comprueba los puntos de cimentación o las superficies de apoyo continuas según la documentación del producto.
• Documenta el recorrido de las instalaciones para el equipamiento técnico previsto.
• Aclara las posibilidades de desagüe y limpieza según el emplazamiento.
• Comprueba las distancias a la vegetación, los edificios y otras instalaciones.
• Comprueba la anchura, la altura, las curvas y la capacidad de carga del recorrido de transporte.

No se deben planificar modelos diferentes con un mismo plano de planta estándar. Comprueba por separado la documentación de, por ejemplo, HC 180, HC 225, HCF 225, HCF 300 y LC 225 . Para obtener una orientación general, consulta el artículo Elegir entre una sauna de madera y una sauna barril.

Medir los cimientos y la terraza

Un pavimento existente no es automáticamente un cimiento adecuado. Registra su composición, distancias a los bordes, juntas, pendientes, daños visibles e información disponible sobre la subestructura. La capacidad de carga, resistencia a las heladas, anclaje y drenaje deben evaluarse profesionalmente para la estructura concreta.

Para las pérgolas, la Guía sobre cimientos para pérgolas resume las cuestiones esenciales de planificación. Transfiere los puntos de perforación o apoyo únicamente a partir del plano de producto aprobado. No utilices distancias estimadas a partir de una fotografía del producto.

Cómo comprobar el rectángulo marcado

1. Marca los bordes exteriores con cuerdas.
2. Mide por separado ambos lados longitudinales y ambos lados transversales.
3. Mide las dos diagonales.
4. Si las diagonales difieren, corrige las esquinas y vuelve a medir.
5. Nivela las alturas en todas las esquinas.
6. A continuación, fija las posiciones con respecto a un punto de referencia estable.

Que las diagonales sean iguales es un valor de control importante, pero no sustituye la comprobación de todos los lados. En planos complejos, cada superficie rectangular parcial debe comprobarse por separado.

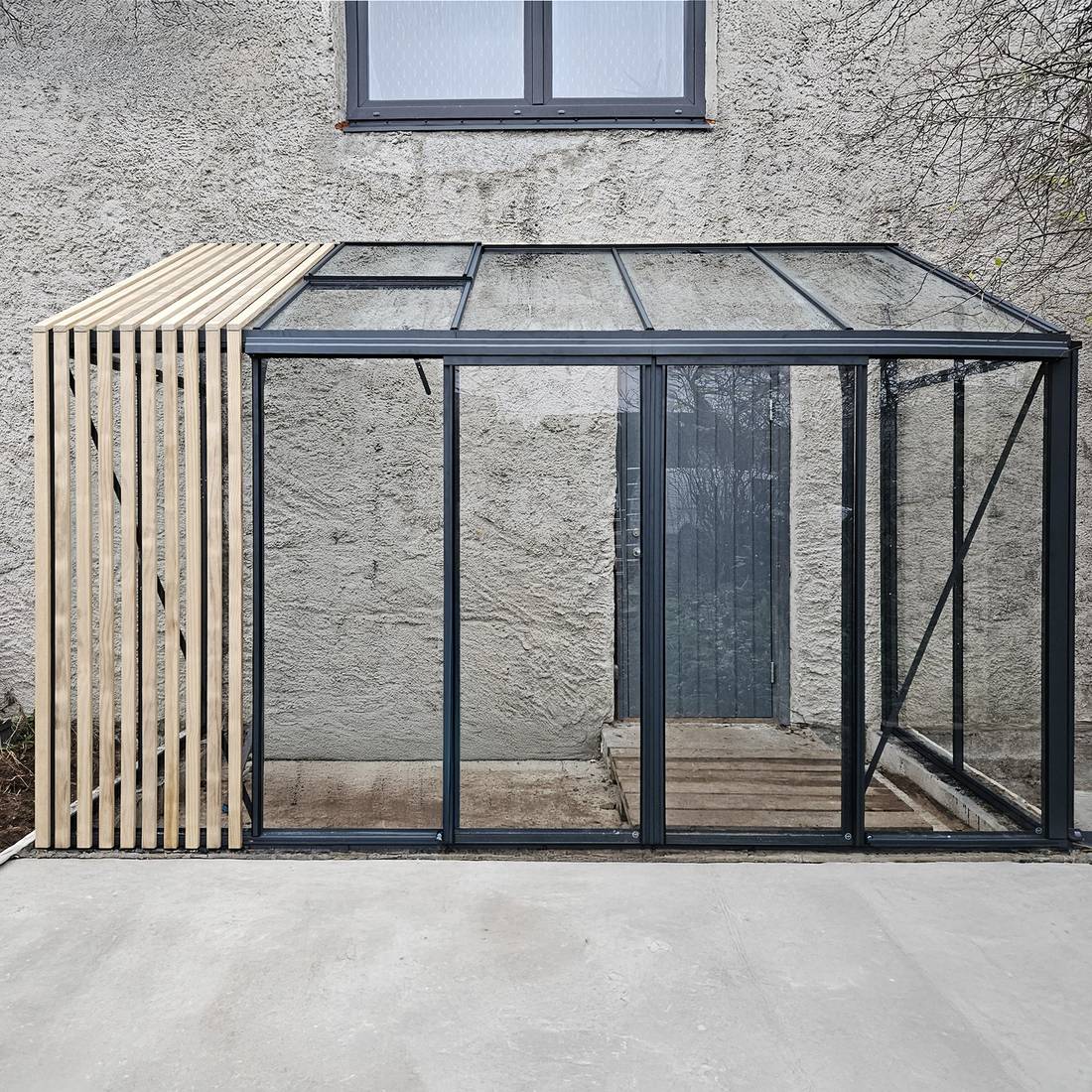

Comprobaciones adicionales en construcciones adosadas a pared

Elabora un alzado acotado de la pared. Registra la anchura de la fachada, la altura de conexión utilizable, ventanas, puertas, cajones de persiana, luminarias, bajantes, rejillas de ventilación, grifos exteriores, salientes y retranqueos de zócalo. Comprueba la pared no solo en la parte inferior, sino también a la altura del futuro perfil de conexión.

La idoneidad de la pared y de la fijación debe evaluarse para cada proyecto. No hagas suposiciones sobre el aislamiento, el revestimiento ni la composición de la pared cuando no esté clara. Si es necesario, consulta con antelación a una empresa especializada cualificada.

Planifica puertas, recorridos y espacio interior

Marca cada puerta en posición abierta. Comprueba si interfiere con caminos de jardín, mobiliario, bancales elevados o puertas existentes del edificio. Un camino principal cómodo no debe quedar estrechado por un poste, un banco o instalaciones técnicas.

Planifica el espacio interior antes de definir la orientación final. En el invernadero son relevantes las mesas de cultivo y los caminos para carretillas. Bajo la pérgola, la mesa, las sillas, la barbacoa o la cocina exterior determinan las zonas de paso. En una sauna deben tenerse en cuenta el acceso, la zona para cambiarse y un camino seguro hasta el edificio. Encontrarás ideas de diseño para terrazas en Ideas de pérgolas para terraza y jardín.

Instalaciones, drenaje y condiciones del entorno

Indica las instalaciones existentes y previstas en el plano de emplazamiento. Esto incluye electricidad, agua, drenaje y otras instalaciones. Las conexiones solo deben planificarse una vez conocidos los requisitos del producto elegido y las normas técnicas aplicables localmente. Los trabajos eléctricos deben realizarlos profesionales debidamente cualificados, cuando sea necesario.

Observa el emplazamiento, si es posible, también cuando llueva. Documenta las direcciones de escorrentía, los charcos y el agua que baja desde el edificio. Comprueba asimismo las sombras, la caída de hojas, la exposición al viento y las condiciones invernales. Encontrarás indicaciones sobre el uso estacional en Pérgola en invierno. Las cargas previstas para el emplazamiento y los requisitos locales deben comprobarse por separado.

Mide el recorrido de entrega y montaje

El recorrido desde el punto de descarga hasta la superficie de instalación forma parte de la toma de medidas. Registra la anchura y altura libres mínimas, curvas cerradas, escalones, pendientes, terrenos blandos, portones y ramas bajas. Comprueba si los componentes largos pueden pasar por las esquinas y si hay espacio suficiente en el destino para clasificarlos y montarlos.

Documenta también las limitaciones en zonas comunes o accesos estrechos. Que una puerta de jardín sea suficientemente ancha no significa automáticamente que todos los componentes puedan recorrer toda la ruta.

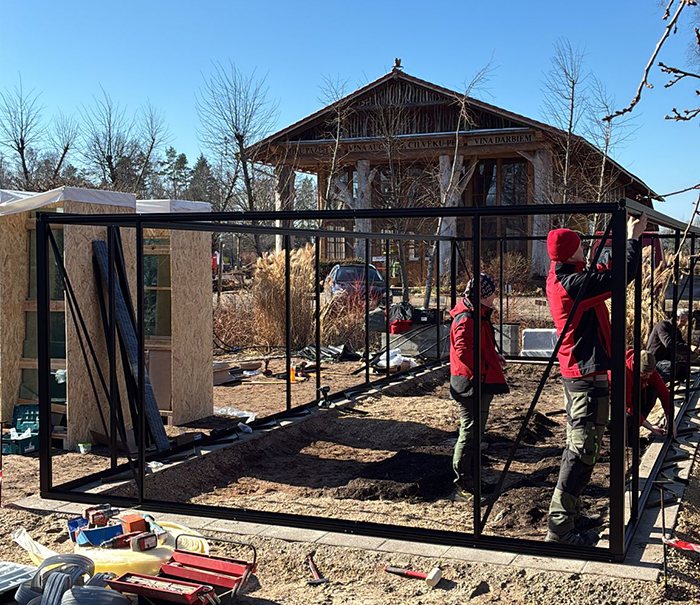

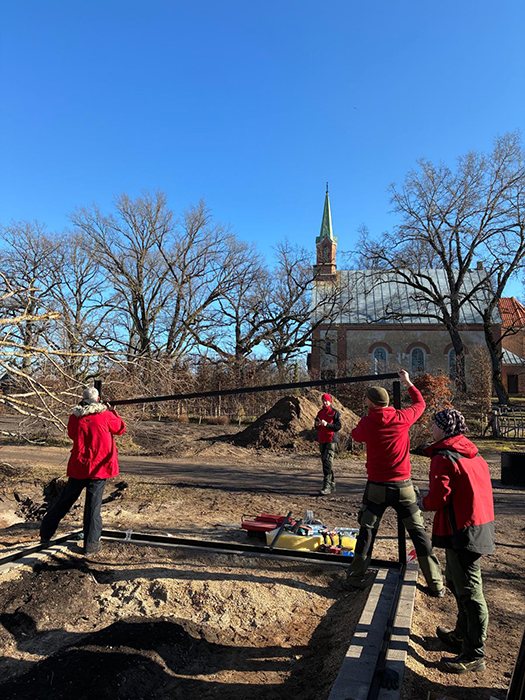

Proceso práctico de medición: Anna Koku Skola

La secuencia de imágenes Anna Koku Skola debe considerarse una secuencia de instalación continua. De ella puede derivarse un proceso de trabajo claro para la toma de medidas: primero registrar todo el emplazamiento, después marcar el contorno de la construcción, a continuación comprobar las zonas de cimientos y conexión y, por último, dejar libre el entorno de montaje.

1. Registrar lo existente: Anota los puntos de referencia fijos y los obstáculos en un croquis.
2. Transferir el contorno: Haz visible la forma base prevista con cuerdas.
3. Comprobar la geometría: Mide por separado los lados, las diagonales y las alturas.
4. Comprobar las conexiones: Contrasta las zonas de pared, suelo y drenaje con la documentación.
5. Simular el uso: Abre las puertas, recorre los caminos y marca las zonas interiores.
6. Confirmar la logística: Comprueba finalmente el recorrido de transporte y la zona de montaje.

Las imágenes individuales no deben interpretarse como proyectos independientes entre sí. Documentan el mismo contexto de instalación desde fases o puntos de vista diferentes.

Hoja de trabajo para tomar medidas antes de realizar el pedido

Punto de comprobación	Valor real o resultado	Estado
Longitud y anchura disponibles	Anotar	Pendiente/comprobado
Diagonal A y B	Anotar	Pendiente/comprobado
Alturas en todas las esquinas	Anotar	Pendiente/comprobado
Distancias a límites y elementos existentes	Anotar	Pendiente/comprobado
Puertas y recorridos de paso	Describir	Pendiente/comprobado
Estado de los cimientos	Describir	Pendiente/comprobado
Instalaciones y drenaje	Marcar	Pendiente/comprobado
Recorrido de transporte	Anotar el punto más estrecho	Pendiente/comprobado
Plano del producto contrastado	Anotar la versión del documento	Pendiente/comprobado

Comprobación final antes de confirmar el pedido

• El modelo concreto y su configuración están definidos sin ambigüedades.
• Todas las medidas proceden del emplazamiento real.
• Se han diferenciado la superficie base, los voladizos y las zonas de apertura.
• Se han comprobado las diagonales y las alturas.
• Los cimientos y el anclaje no se han evaluado solo a partir de la superficie visible.
• Las conexiones a pared y los obstáculos de fachada están completamente documentados.
• Los accesorios y las ampliaciones previstas están incluidos en las necesidades de espacio.
• El recorrido de transporte y montaje es viable.
• Los requisitos locales se han aclarado con los organismos competentes.
• Las cuestiones técnicas pendientes se han resuelto antes de la confirmación.

Encontrarás información sobre la empresa en Quiénes somos . Encontrarás otras categorías para el jardín que pueden ser relevantes en una planificación global en Caseta de jardín.

Vuelve a comprobar los planos e instrucciones después de realizar el pedido

Cuando recibas la documentación específica del pedido, será necesario realizar una segunda comprobación. Verifica la denominación del modelo, la orientación, las dimensiones exteriores, los puntos de cimentación, las posiciones de las puertas y las conexiones. No inicies los cimientos ni los trabajos de instalaciones basándote en un croquis antiguo, un modelo similar o una representación en pantalla sin comprobar las medidas.

Facilita al constructor de los cimientos y al equipo de montaje la misma versión actual de la documentación. Los cambios en el emplazamiento deben incorporarse a la documentación y comprobarse de nuevo.

Mide pensando en el mantenimiento futuro, no solo en el montaje

Una estructura puede ser montable y, sin embargo, difícil de mantener. Deja accesibles las zonas para la limpieza, el mantenimiento de herrajes, la comprobación de los recorridos de drenaje y la sustitución de componentes accesibles. No plantes especies leñosas de crecimiento intenso junto a piezas que deban revisarse regularmente.

Piensa también en la colocación de escaleras, la limpieza de ventanas y la accesibilidad de los bordes de cubierta. El espacio libre necesario depende del modelo, el entorno y la tarea de mantenimiento; por ello, no debe adoptarse ninguna distancia general como medida vinculante.

Preguntas frecuentes

¿Debo realizar el pedido basándome en la superficie base indicada en una página de producto?

No, no sin comprobarlo. Verifica a qué se refiere la medida y si también deben tenerse en cuenta los voladizos de cubierta, las zonas de fijación o los espacios de maniobra. La documentación del modelo concreto seleccionado es la referencia.

¿Cómo sé si un rectángulo marcado tiene ángulos rectos?

Mide ambas diagonales. En un rectángulo geométricamente correcto, tienen la misma longitud. Además, los lados opuestos deben coincidir y debe comprobarse que los vértices se encuentren en el mismo plano de altura previsto.

¿Puede utilizarse una terraza de hormigón existente?

Es posible, pero no solo por su superficie. La composición, el estado, la pendiente, las distancias a los bordes, la capacidad de carga, el comportamiento frente a las heladas y las posibilidades de anclaje deben ser adecuados para el proyecto. Puede ser necesaria una evaluación profesional.

¿Qué distancia debe dejarse alrededor de la estructura?

No existe una medida universal. El espacio libre depende de las puertas, los voladizos de cubierta, la limpieza, el montaje, el drenaje, la situación de la parcela y los requisitos locales. Debe determinarse en función del modelo concreto.

¿Qué hay que medir en un invernadero adosado o una pérgola adosada?

Además de la superficie base, necesitas un alzado acotado de la pared. Debe tener en cuenta la altura de conexión, la anchura de la pared, el zócalo, las aberturas, las instalaciones, los bajantes, los salientes y la composición de la pared.

¿Debo medir yo mismo si Bloomcabin proporciona planos de producto?

Sí. El plano describe el producto, no las condiciones reales de tu parcela. Solo al comparar los datos del producto con las medidas del emplazamiento se puede saber si la instalación, el uso y el montaje son posibles.

¿Cuándo conviene consultar las opciones de montaje?

Preferiblemente antes de construir los cimientos y tender las instalaciones, sobre todo si hay pendiente, recorridos de transporte estrechos, montaje en pared o dudas sobre los elementos existentes. Consulta las opciones para tu ubicación, así como el precio y los plazos, para resolver estas cuestiones antes de iniciar trabajos difíciles de corregir.

¿Qué debo hacer si el jardín tiene pendiente?

Mide las alturas de todas las esquinas y de los puntos intermedios relevantes. No planifiques solo según la pendiente media. La cimentación adecuada y la adaptación del terreno deben determinarse según el emplazamiento y el producto.

¿Debo incluir los accesorios previstos en la toma de medidas?

Sí. Las paredes laterales, el sombreado, los canalones, los componentes técnicos, los escalones, el mobiliario y las ampliaciones posteriores pueden afectar al espacio, las conexiones o las zonas de cimentación.

¿Cuál es el error más habitual al tomar medidas?

Con frecuencia solo se mide una longitud y una anchura nominales. Se dejan de lado las diagonales, las diferencias de altura, los movimientos de las puertas, los voladizos y los recorridos de montaje. Un plano de emplazamiento completo evita esta visión limitada.
